連結LED
7セグLED連結
8x8ドットLED連結
7セグ表示 8x8ドット表示 XBeeドライブ リモコン受光部ドライブ

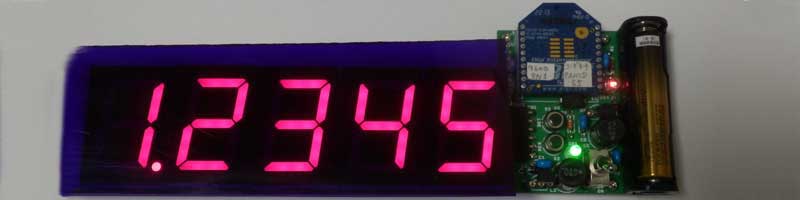

 PIC 16F1823を使った7セグメント表示基板

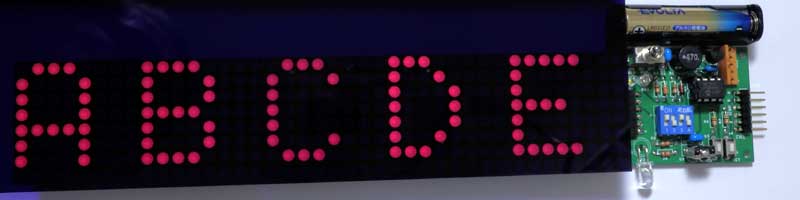

PIC 16F1936を使った8x8ドット表示基板は、外部電源(DC5V)で動作します。
 XBeeを使ったドライブ基板
リモコン受光部を使ったドライブ基板は単四電池1本で動作し、表示基板にデータとDC5Vを供給します。


*基板作成用ファイルは参考として見るに留め、
 このファイルを使って基板を作る事はしないでください。
