・ＡＶＲ６４ＤＢ３２ブレッドボード用実験基板 (AVR64DB32 PCB for breadboard)

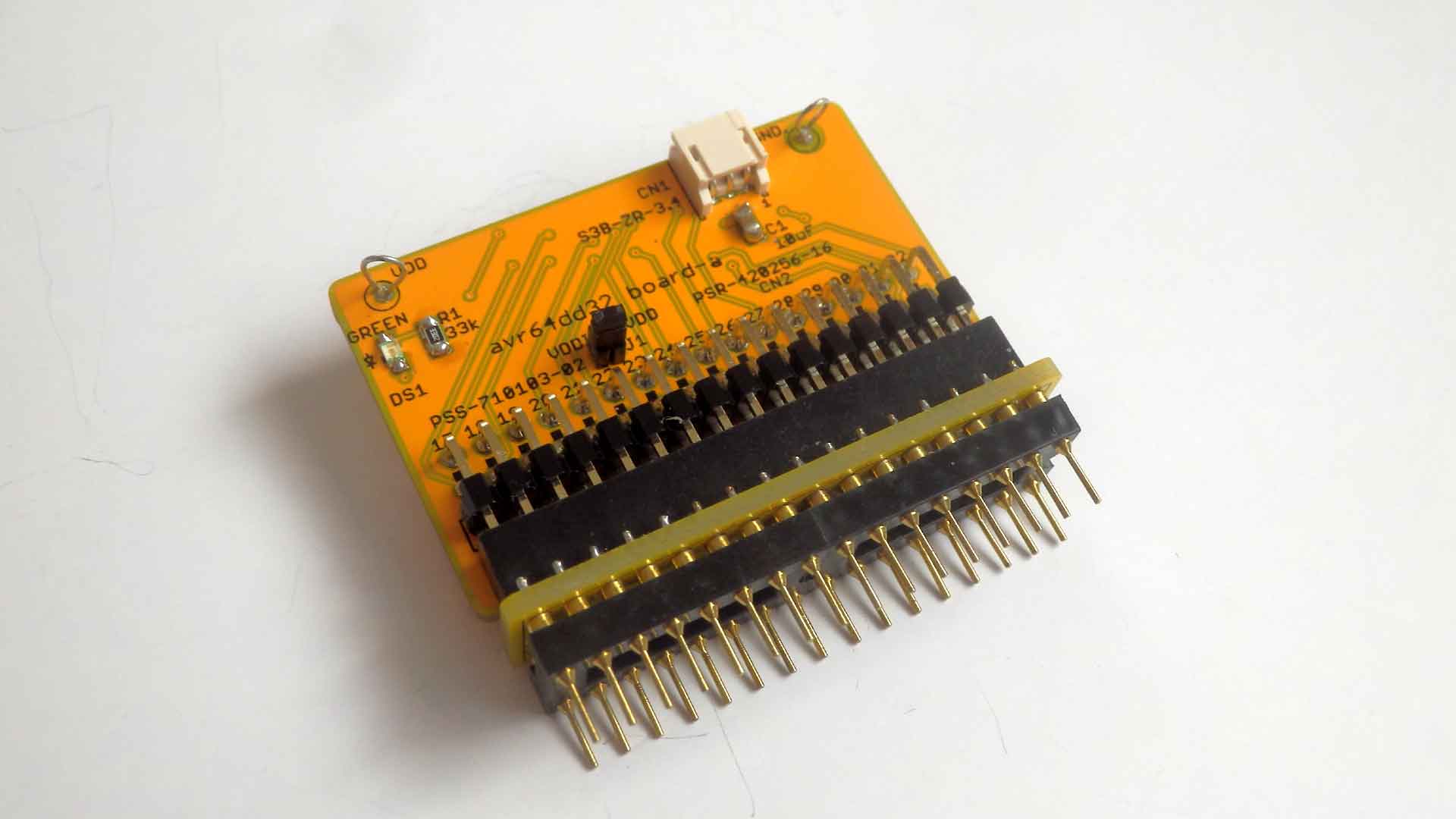

ブレッドボードで　ＡＶＲ６４ＤＢ３２の実験を簡単に出来る様に　プログラム書き込み用のコネクタを付け、 ＳＭＤＣＰＵを３００ｍｉｌ幅３２ピンに変換しています。
回路(circuit diagram)はコネクタ部分とＣＰＵ部分の２つをコネクタで繋ぎ、 コネクタ部分にＣＰＵ部分が垂直に繋がります。
部品表(bill of material)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
ブレッドボードとの接続は、３００ｍｉｌ幅の１６ピンｘ２の３２ピンを使います。
簡単なＣ言語のチェック用のプログラム(program)も作りました。
※最初はＡＶＲ６４ＤＤ３２用で作成したので、回路図等の名称がＡＶＲ６４ＤＤ３２になっています。

・AＡＶＲ６４ＤＢ２８ブレッドボード用実験基板 (AVR64DB28 PCB for breadboard)

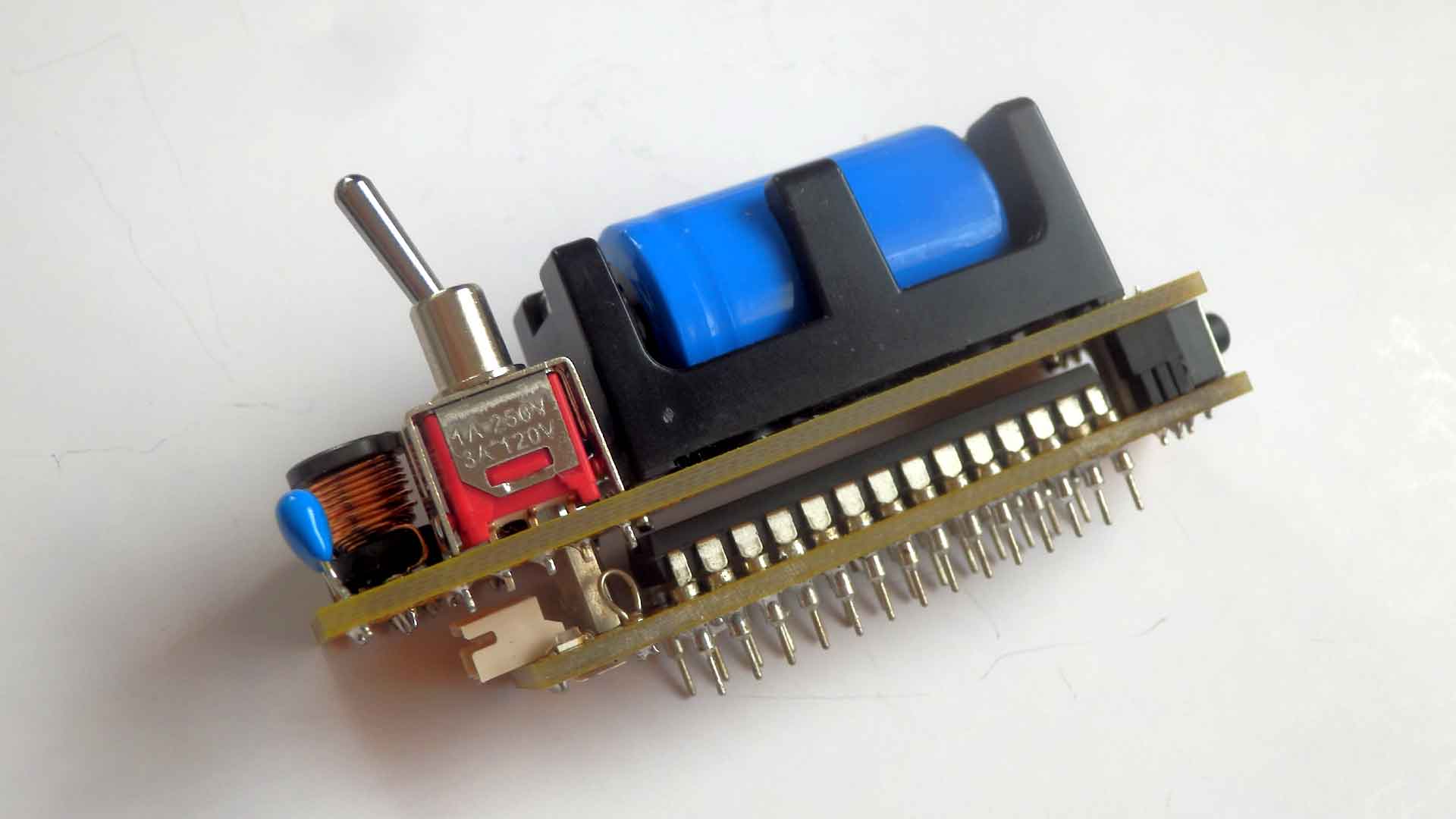

ブレッドボードで　AＡＶＲ６４ＤＢ２８の実験を簡単に出来る様に　基板上に電源（電池）、等を入れた基板です。 ＣＲ２電池１本を電源とし、電源電圧を３Ｖと５Ｖを切り替えられ、プログラム書き込み用のコネクタも有ります。
回路(circuit diagram)はＣＰＵ部分と電源部分の２つをコネクタで繋ぎ、２階建てになっています。
部品表(bill of material)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
ブレッドボードとの接続は、３００ｍｉｌ幅の２８ピンで行います。
簡単なＣ言語のチェック用のプログラム(program)も作りました。
※最初はＡＶＲ６４ＤＤ２８用で作成したので、回路図等の名称がＡＶＲ６４ＤＤ２８になっています。

制作に関するメモ(Notes of under-construction)
