- 発想
- 連結ＬＥＤのドライブ基板を作る。外部からの赤外線通信を受けて シリアル通信に変換する。
- 構想
- リモコン用の受信モジュールを使う。送信はＰＩＣ１２Ｆ１８２２のＤＳＭで赤外ＬＥＤをドライブする。
- 違う変調周波数に出来ないので、切り替え信号で送信モード、受信モードにする半２重通信とする。
- 実際はディップスイッチを付け、送信専用基板、受信専用基板として使うことになる。
- 実装についての考え
- １２Ｆ１８２２、リモコン用受信モジュール。赤外ＬＥＤをつかう。

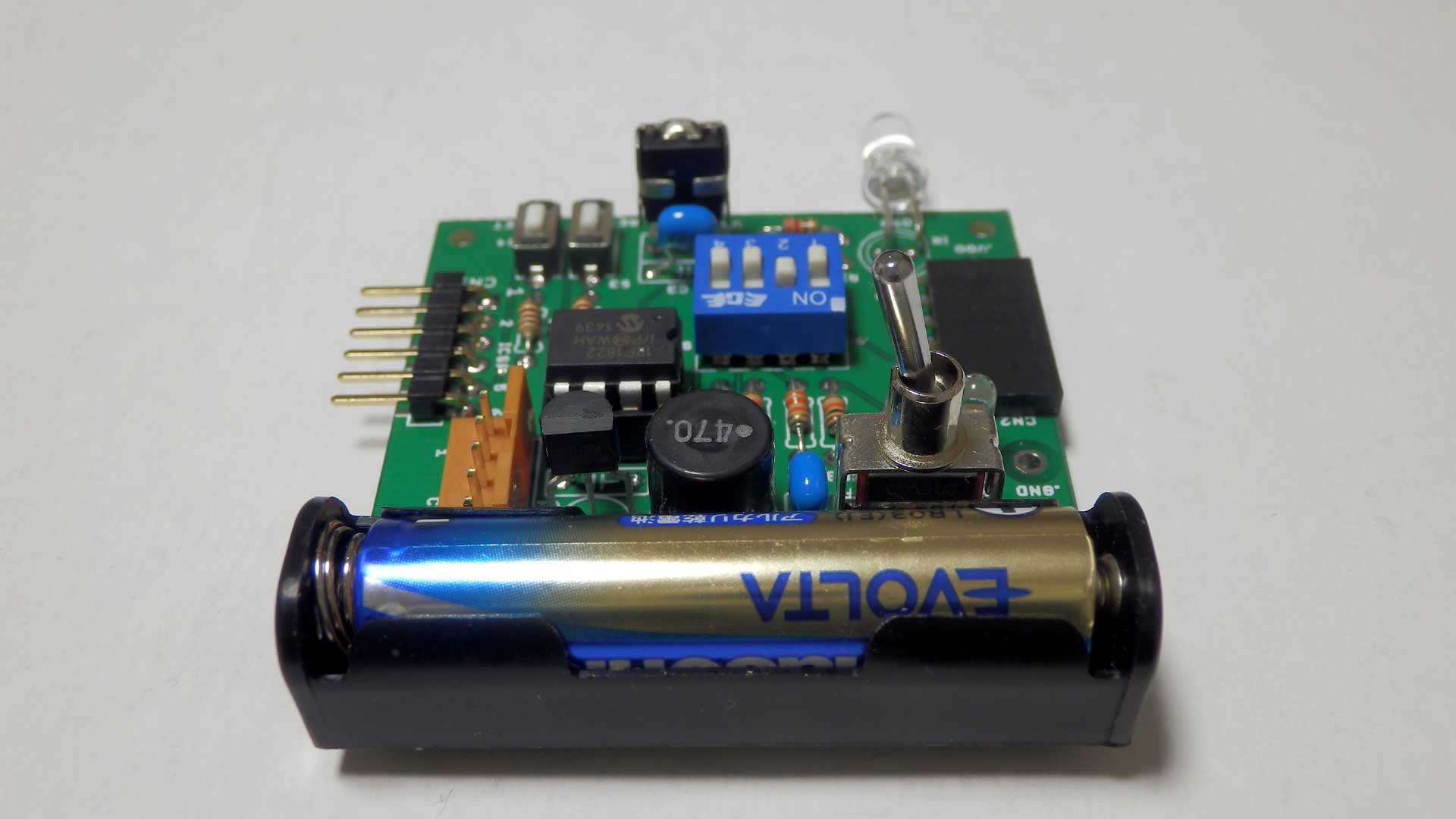

- 電源は単４電池１本から５Ｖを作り 連結ＬＥＤ基板にも供給する。
- 現状
- プリント基板が出来上がり、プログラムも大体できている。部品もそろっている。なので、組立直前状態。
-

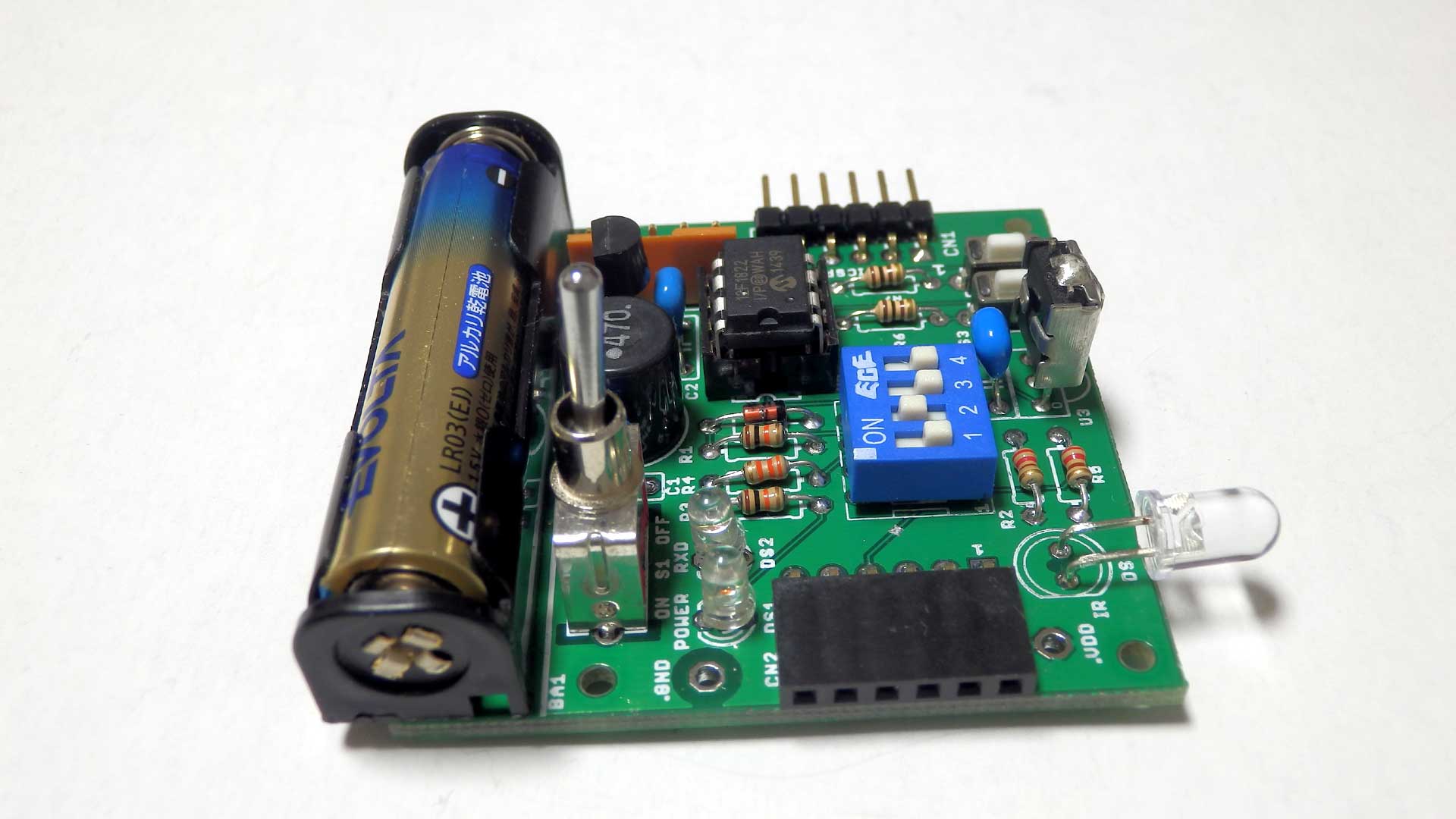

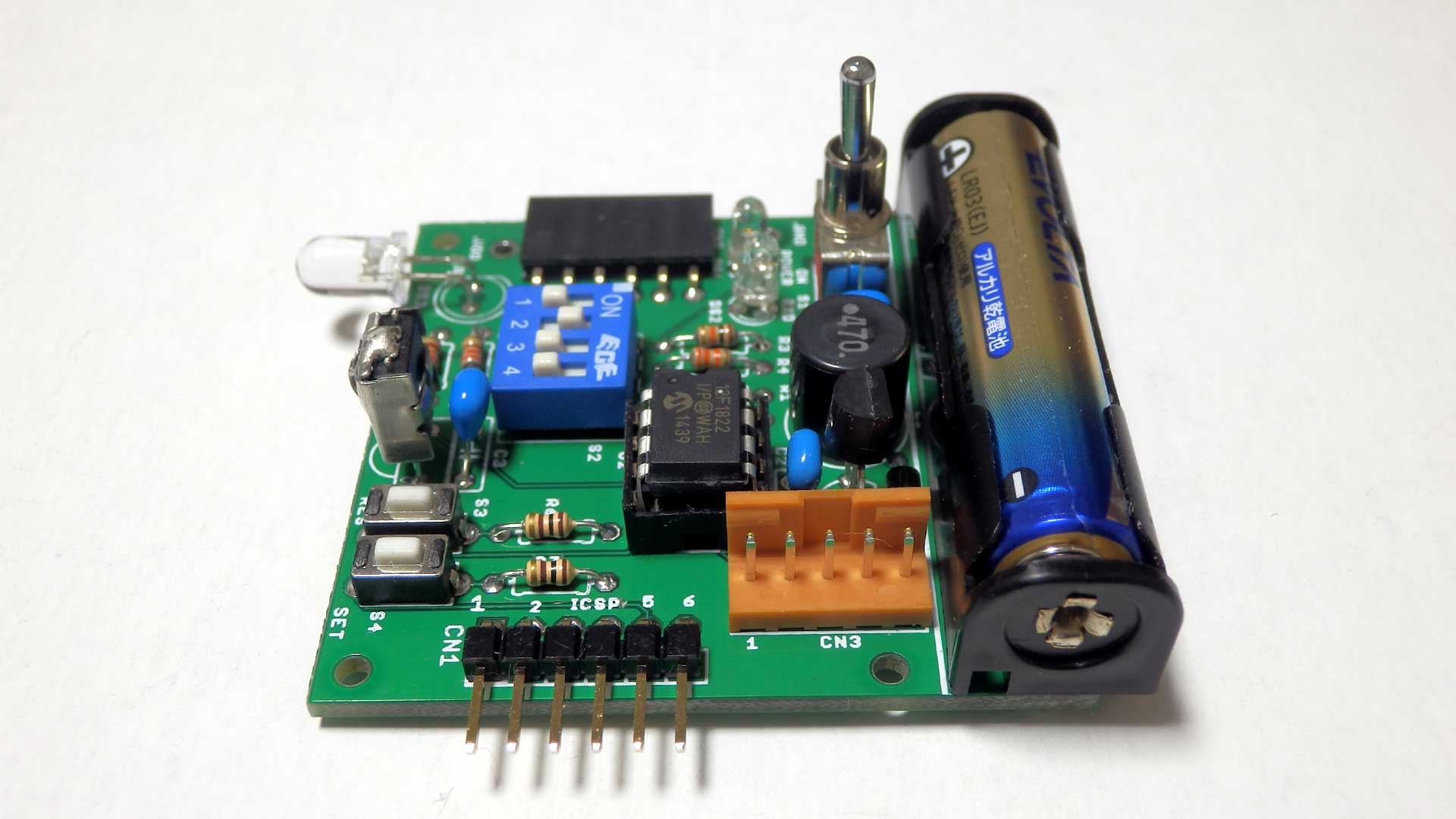

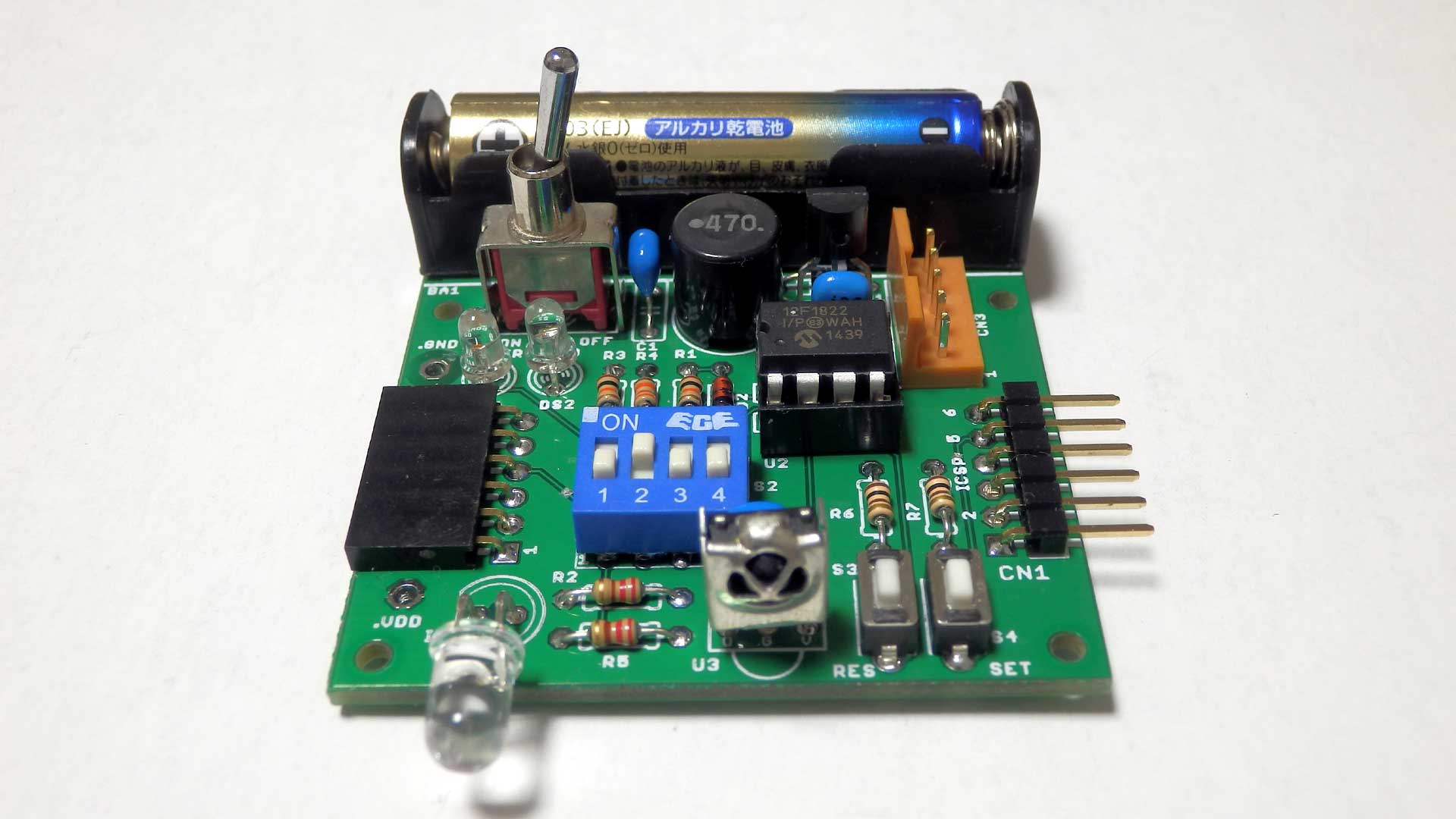

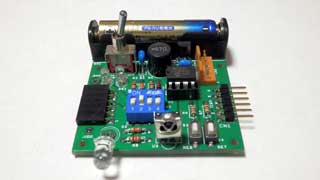

１枚組み立てたのでＣＰＵのプログラムを書き込んで動作をチェックする。連結ＬＥＤには５Ｖが供給されている。
連結ＬＥＤのリセットは出来るが、ドライブ基板のリセットが出来ない。ドライブ基板のプログラムでリセット端子が有効になっていなかったのでＣＯＮＦＩＧを修正する。
セット動作が出来ない。ディップスイッチの２と３の両方をＯＦＦにすれば、連結ＬＥＤのセットスイッチは出来たが、ドライブ基板のセットスイッチでは出来ない。接続が間違っていた。
ＣＮ１の４ピンに接続するはずが５ピンに接続されている。パターンカットしてジャンパーしたらドライブ基板でもセット動作が出来た。もう一枚組み立てて赤外線の動作を確認する。
簡単に送信側の入力信号をＬＯＷにする程度のチェックでは 受信側のＬＥＤが点灯するので基本的には動いているみたい。
-
シリアル通信（Ｗｉｎｄｏｗｓ ＸＰのハイパーターミナル）の確認をした。１２００ＢＰＳ、２４００ＢＰＳは正常に通信できたが、４８００ＢＰＳでは 秋月の受信モジュールでは正常な物と化けた物とが半々ぐらいで、
ａｉｔｅｎｄｏの物では 受信できない。安全の為には 秋月の物を使って１２００ＢＰＳが良さそう。
（ａｉｔｅｎｄｏの物は２４００ＢＰＳで連続で送った時、数１０データ辺りで受信できなくなる。）

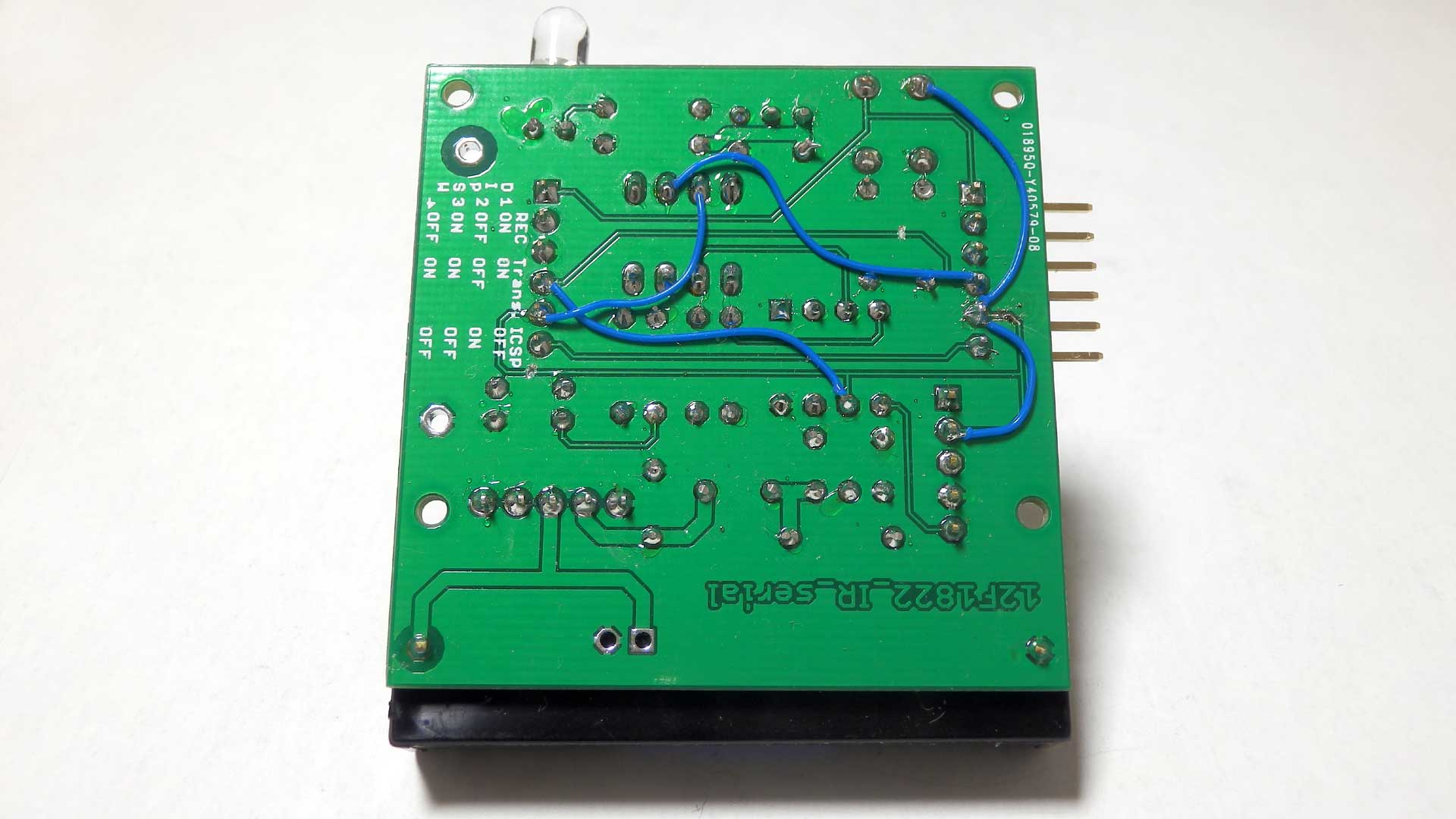

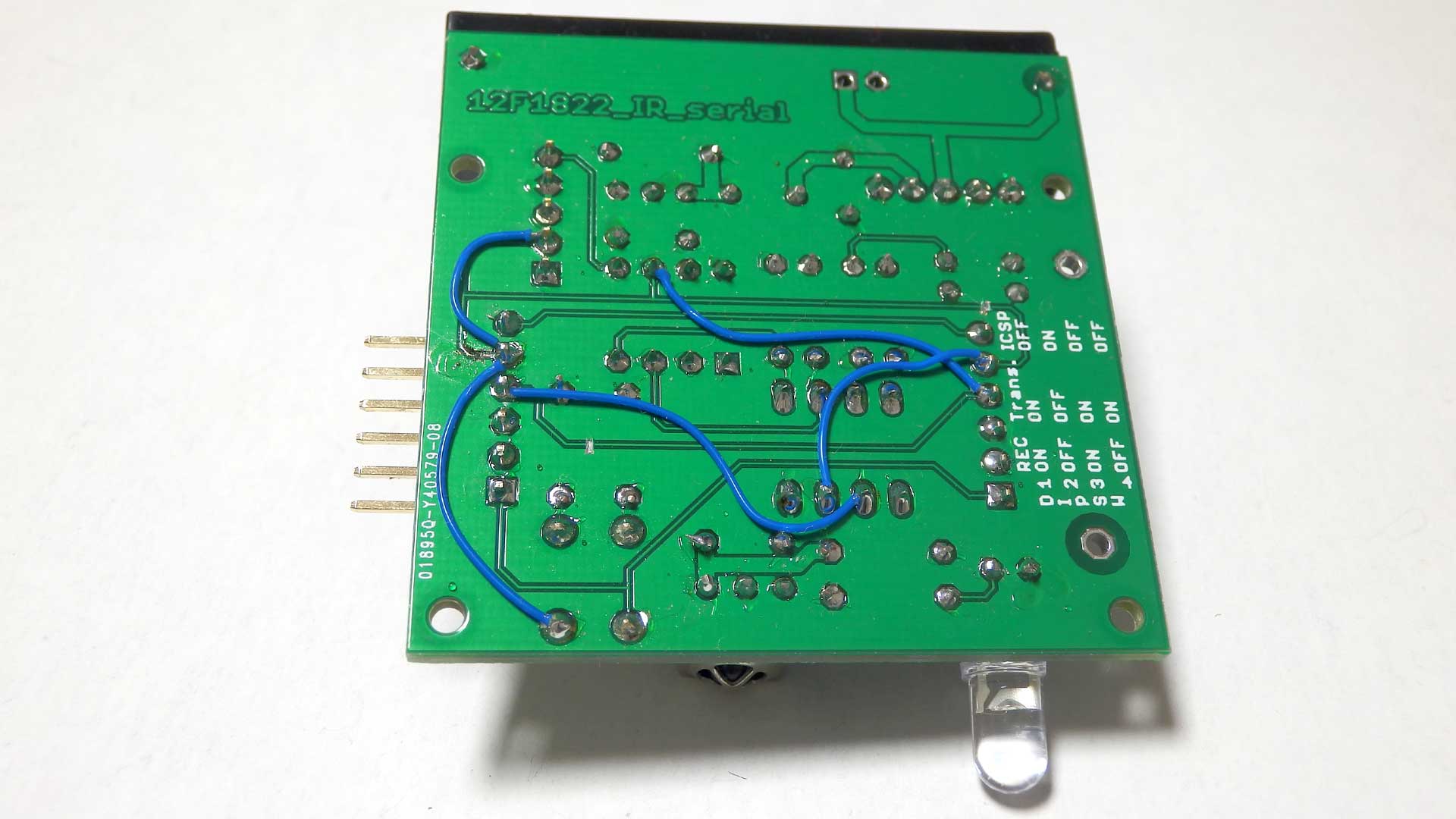

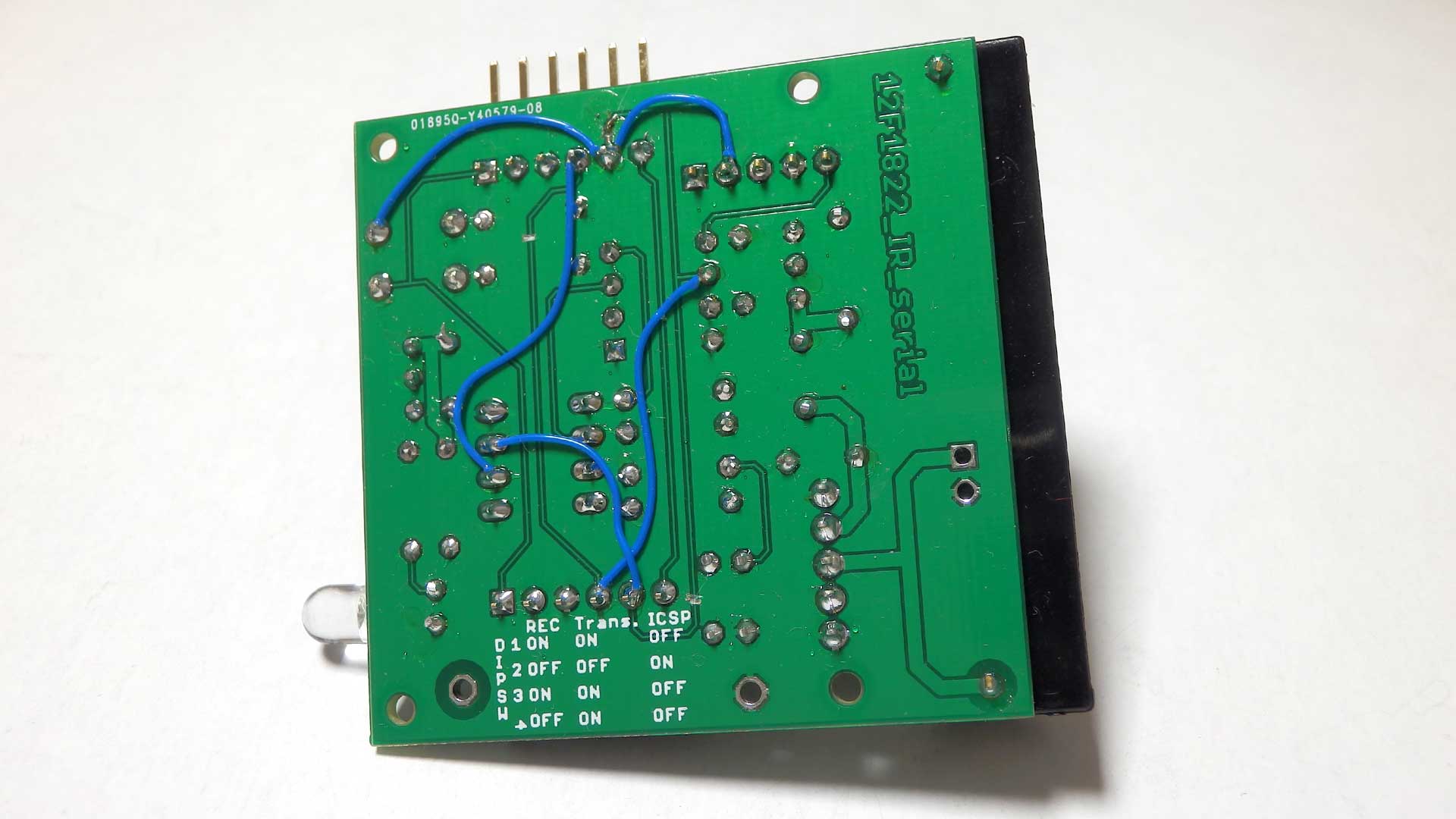

- 連結ＬＥＤ基板に繋いでも表示できないので回路をよく見た結果、ＲＸＤとＴＸＤを間違えていた。これを修整するためにカットとジャンパーをした。
- 今度基板を作る時は大幅変更になる。
- 通信距離は 発光部と受光部を対向させた場合 ２ｍまで可能な事を確認した。（秋月受光部、ａｉｔｅｎｄｏ赤外ＬＥＤ、１２００ＢＰＳ） それ以上は確認していない。
|
