リモコン受光部ドライブ（連結ＬＥＤ用）
 |
 |
 |
 |
|

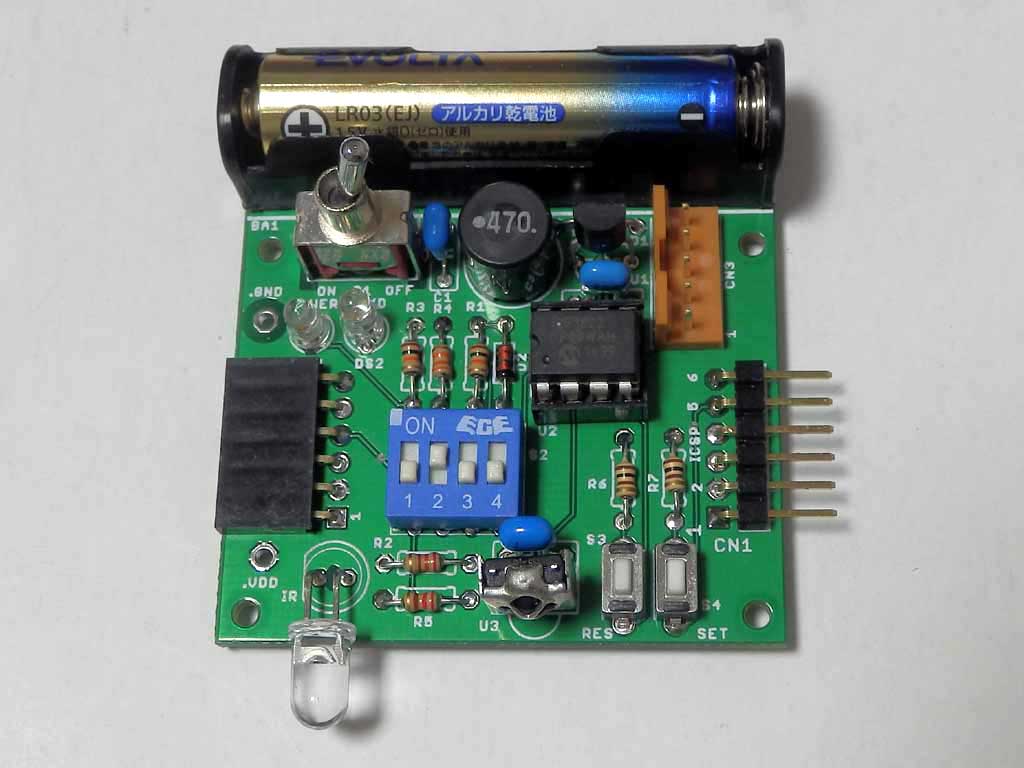

ＰＩＣ １２Ｆ１８２２を使ったドライブ基板で単四電池１本で動作します。長時間動作させる時は 電池ボックスは取り付けずに ２Ｐコネクタを実装してそこに１．５Ｖ～３Ｖを入力します。 回路はリモコン受信モジュールと送信用赤外ＬＥＤが有り、ディップスイッチ又は、切り替え信号により受信動作、送信動作が切り替えられます。 通信速度は２４００ＢＰＳまでは出来そうですが、安全の為１２００ＢＰＳと考え、基板対向では約２ｍまでは通信可能です。（それ以上は未確認） 連結ＬＥＤを接続せずにシリアル信号コネクタを使って、シリアル半２重通信を行うこともできます。 このＣ言語のプログラムは リセット後の数秒間ＬＥＤが点滅した後、受信又は送信動作を始めます。送信光の変調は１６Ｆ１８２２のＤＳＭ機能を使って３８ｋＨｚ変調を行っています。 基板作成用ファイルは「Ｆｕｓｉｏｎ ＰＣＢ」に頼んだ時のガーバーファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 制作に関するメモ ※この基板は不具合が有った為、パターンカット、ジャンパーの修正が有ります。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
