- 発想 ２０１５年６月２４日
- カメラのシャッタースピードを測りたい。フィルムの代わりに入れて 何回かシャッターを切るとその時間を測る。
- 構想
- フォトダイオードとオペアンプとＣＰＵとＬＣＤが有って 終わってからＬＣＤ表示で何回かのデータを見たい。線を出さないで 電池も内蔵したい。
- ７月４日
裏蓋式レンズシャッターの３５ｍｍとして考える。グラフィックＬＣＤも付けたい。設定で最大シャッター速度を決める。
- 実装についての考え
- フレキシブル基板にしたいが、Ｐ板ドットコムだと５枚で６万～７万円になるので、ＦｕｓｉｎＰＣＢの０．６ｍｍ厚でやるしかないだろう。
ＰＩＮフォトダイオード、オペアンプなど表面実装でレンズ側に出っ張らせるので、フォーカルプレーンは測れないだろう。
- ７月４日
レンズシャッターの３５ｍｍとして考え、赤外フォトダイオードと光源は赤外ＬＥＤを使ってみたら明るい所でも測れるだろう。
フォトダイオードは秋月の表面実装の物、ＬＥＤも秋月の物、アンプはＮＪＵ７０３４Ｍを使うので フォトダイオードは左右に２つ付ける。
基板は少しでも遮光と値段から１．６ｍｍとして、なるべくベタパターンを広くする。フォトダイオードの反対面にほとんどの部品を取り付け、
グラフィックＬＣＤも付けたい。設定で最大シャッター速度を決める。
電池は外付けか、ボタン電池２個（スペースから行くと外付けか）。ＣＰＵ（１６Ｆ１８２７）はカウンターのキャプチャーが４個出来る。大きさから行くと表面実装になる
フィルムの代わりに置くので高さは３６ｍｍで幅は５０ｍｍに収めたい。
- 最終的には フォトダイオード一個、ＮＬＵ７０３２、１．６ｍｍ厚３６ｍｍ高１００ｍｍ長基板、１６Ｆ１８４７、ＣＲ２電池、基本表面実装で進める。
- 現状
- ７月４日
取りあえずバラックで組む事を考える。ＯＰアンプは７０３２で、フォトダイオードは以前買った物、ＣＰＵは１６Ｆ１８２７の基板を使ってみる。
- ７月１８日
フォトダイオード Ｓ２５０６－０２に１０ｋΩを直列に付け、逆電圧を約３Ｖかけて 明暗で１０ＫΩ端の電圧を測ってみる。
曇室内で０，０５５Ｖ、 蛍光灯の下で０．１６２Ｖ、曇室内手で覆うと０．００２Ｖになる。１００倍ぐらいのアンプを入れれば ＣＰＵのポートに入れられるだろう。
- ７月１９日
１８日の条件で３Ｖがテスターの抵抗レンジだったので、直列抵抗が多くなる。もう一度電池３Ｖでやり直す。
天井蛍光灯で０，０１８Ｖ、 手元蛍光灯の下で０．１０８Ｖ、天井蛍光灯の時手で覆うと０．００２１になる。１００倍ぐらいのアンプを入れれば ＣＰＵのポートに入れられるだろう。
- ８月２日
３．３Ｖ単電源ＯＰアンプ一つで１００倍稼いで、もう一つはフォロワーでＬＥＤを点灯するようにした。
フジカ３５Ｍ改造のワイトカメラでチェックをすると オシロで見た限りではスタンドの蛍光灯を使って向きが合えば十分に時間測定（速度）がチェックできた。
最終的にはフォロワーを辞め、可変ゲイン（１～１０倍ぐらい）のアンプにして、その出力をＣＰＵの信号とした。
- ８月３日
ＣＰＵとして１６Ｆ１８２９を使ってＣＣＰで周期を測り、ＧＬＣＤで表示する回路を描いた。
- ８月４日
ソフトは ＧＬＣＤの動作確認まで行った。
- ８月１２日
ソフトは １６Ｆ１８２９では出来たと思う。周期はＣＣＰを使わず、タイマー１のゲートに入れて測ることにした。
ハードに合わせて１６Ｆ１８４７に修正する事が残っている。基板組立が完成するまでに必要だが、取りあえず回路の信号に合わせて修正した物をコンパイル完までにした。（動作確認はまだ）
- ８月１５日
基板を１６Ｆ１８４７を使って設計が終わった。
（寸法は３５ｘ８６で一部分３６ｍｍの所と狭い所が有る）
発注した。（黒シルクにしたかったが、＋２０ドルなので止める。安い仕様で５枚）
- ８月２８日
生基板が出来上がった
不足部品を発注した。
- ９月３日

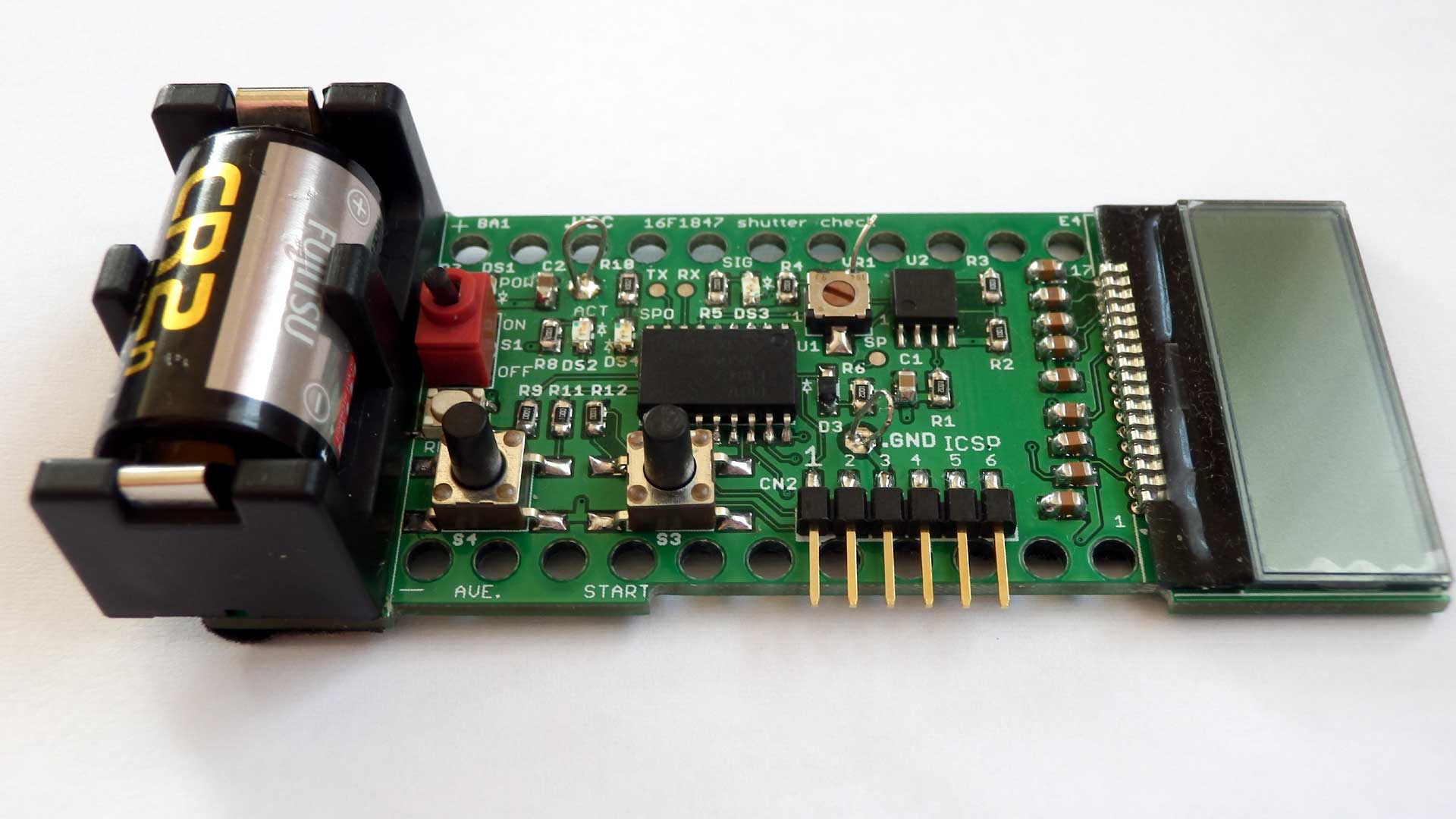

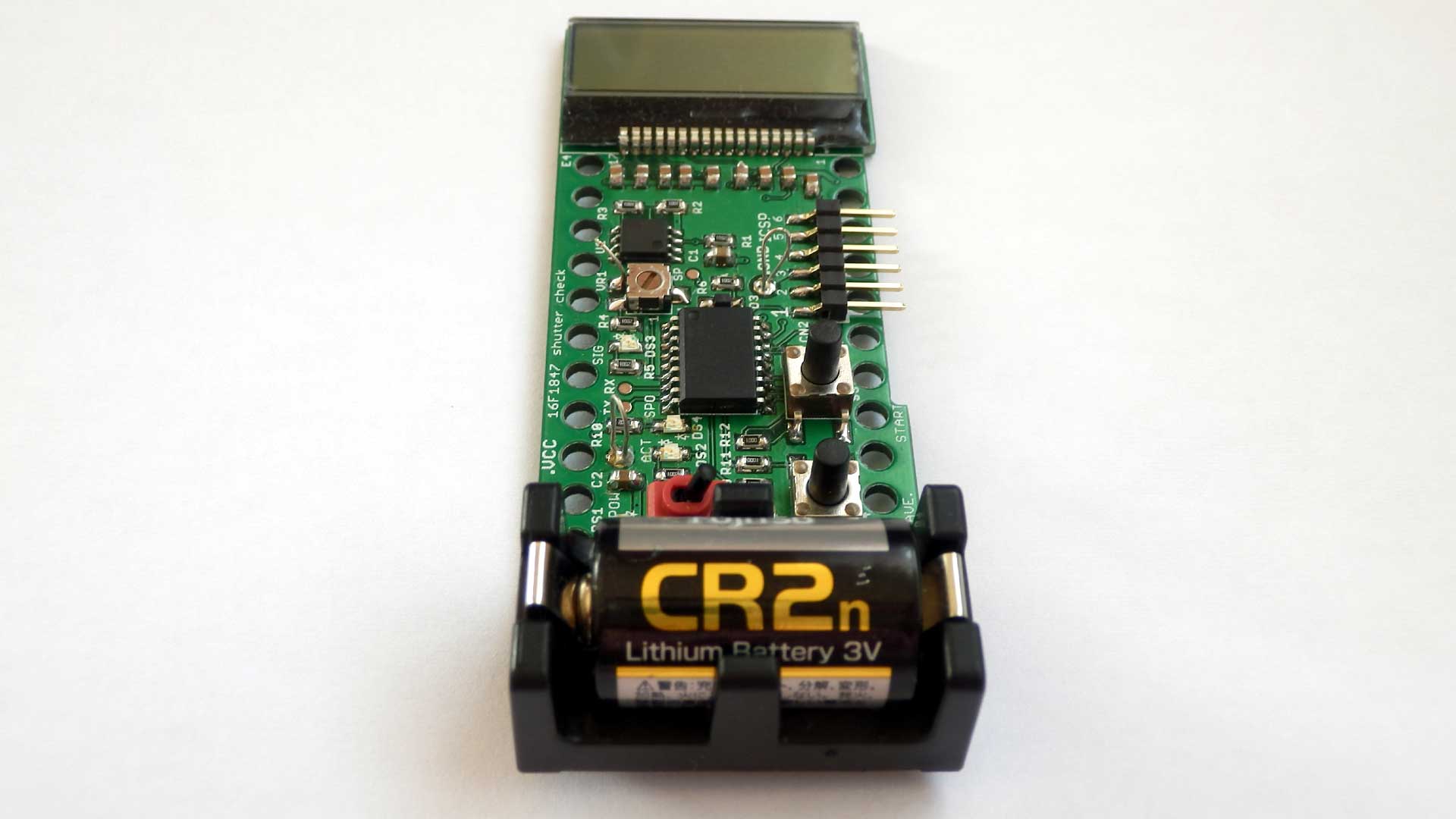

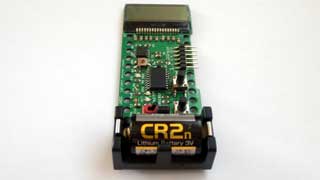

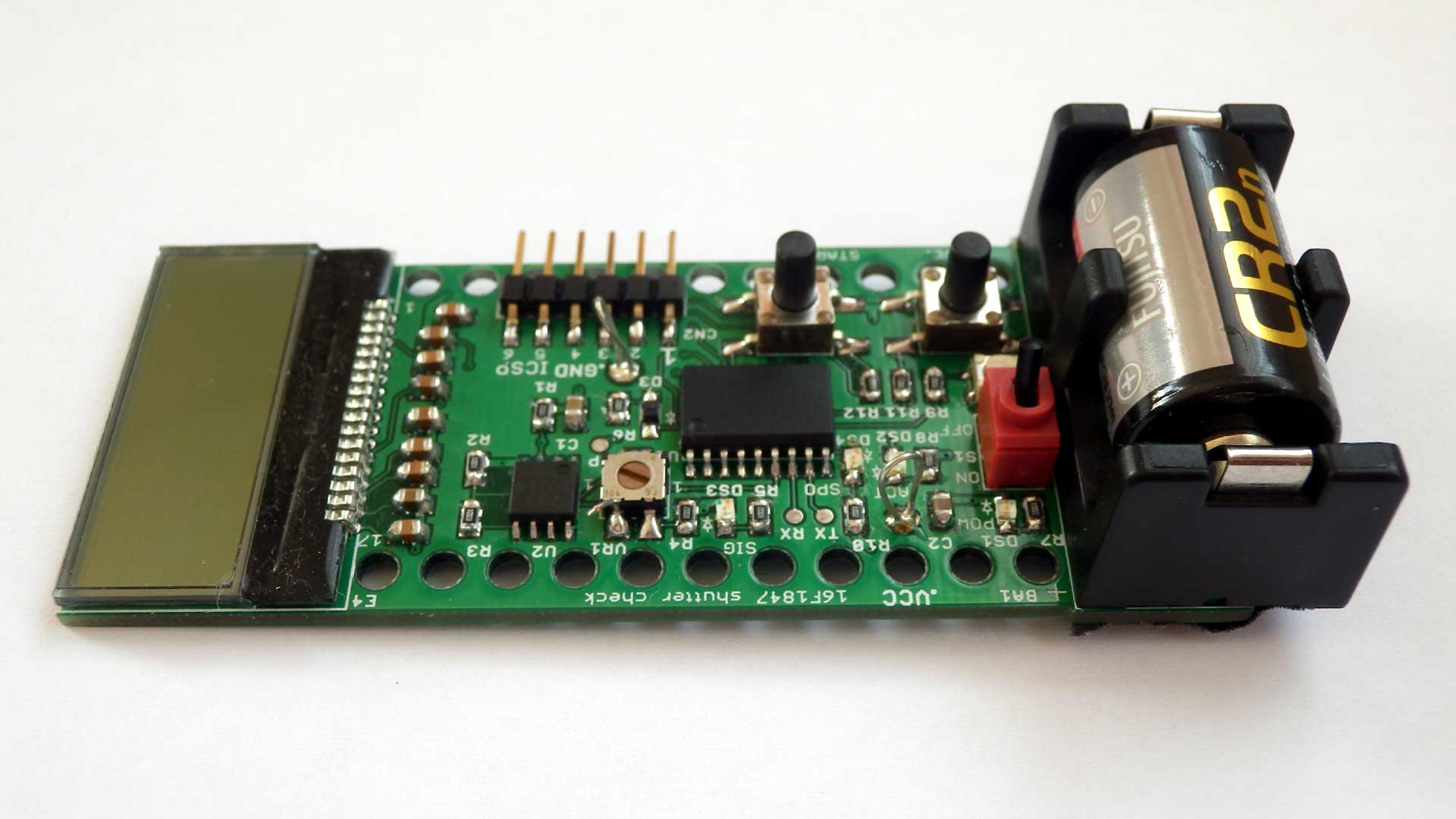

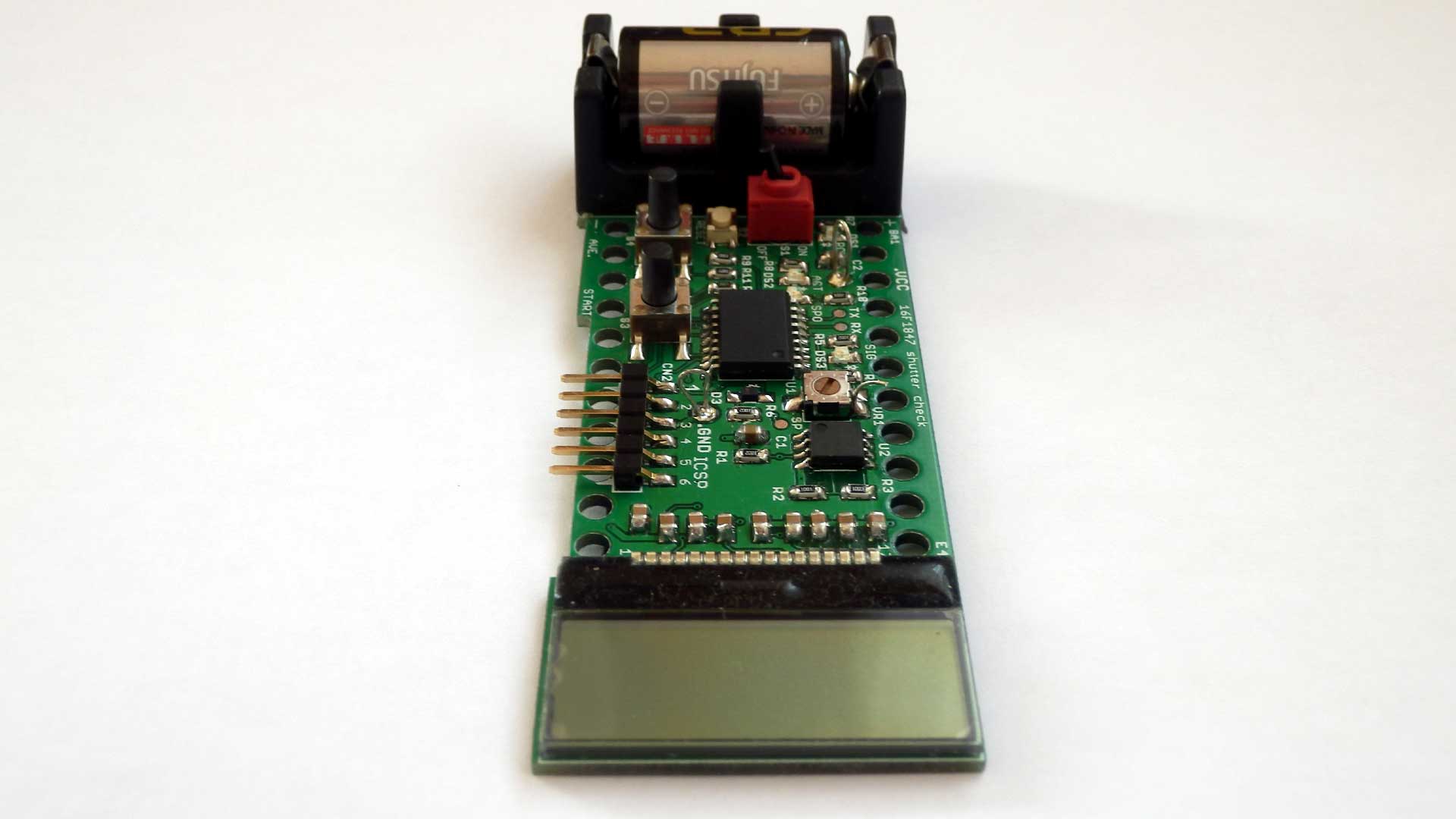

基板を１枚組み上げ、プログラムを入れた。思った様に動いていない。ＯＰアンプの出力がｈｉの時はＬＣＤに起動画面が表示されるが、Ｌｏの時はダメ。リセットスイッチが不良。
- ９月４日
リセットスイッチを交換した。プログラム中ＡＣＴ－ＬＥＤのＯＮ／ＯＦＦ用のピットが違っていたので修正した。これで基本動作は良いみたい。
- 制作時の具体的な事柄
- ９月３日
リセットスイッチが小さくて隣の大きなスイッチに挟まれているので押せない。もう少し大きなスイッチにする必要が有る。電池ボックスの下の基板が半分なので半田付けする時不安定。
電源スイッチが小さくて操作しにくいが、今までのトグルスイッチだと背が高すぎる１５ｍｍ位が良さそうだがちょうど良いのが見つからない
- ９月５日

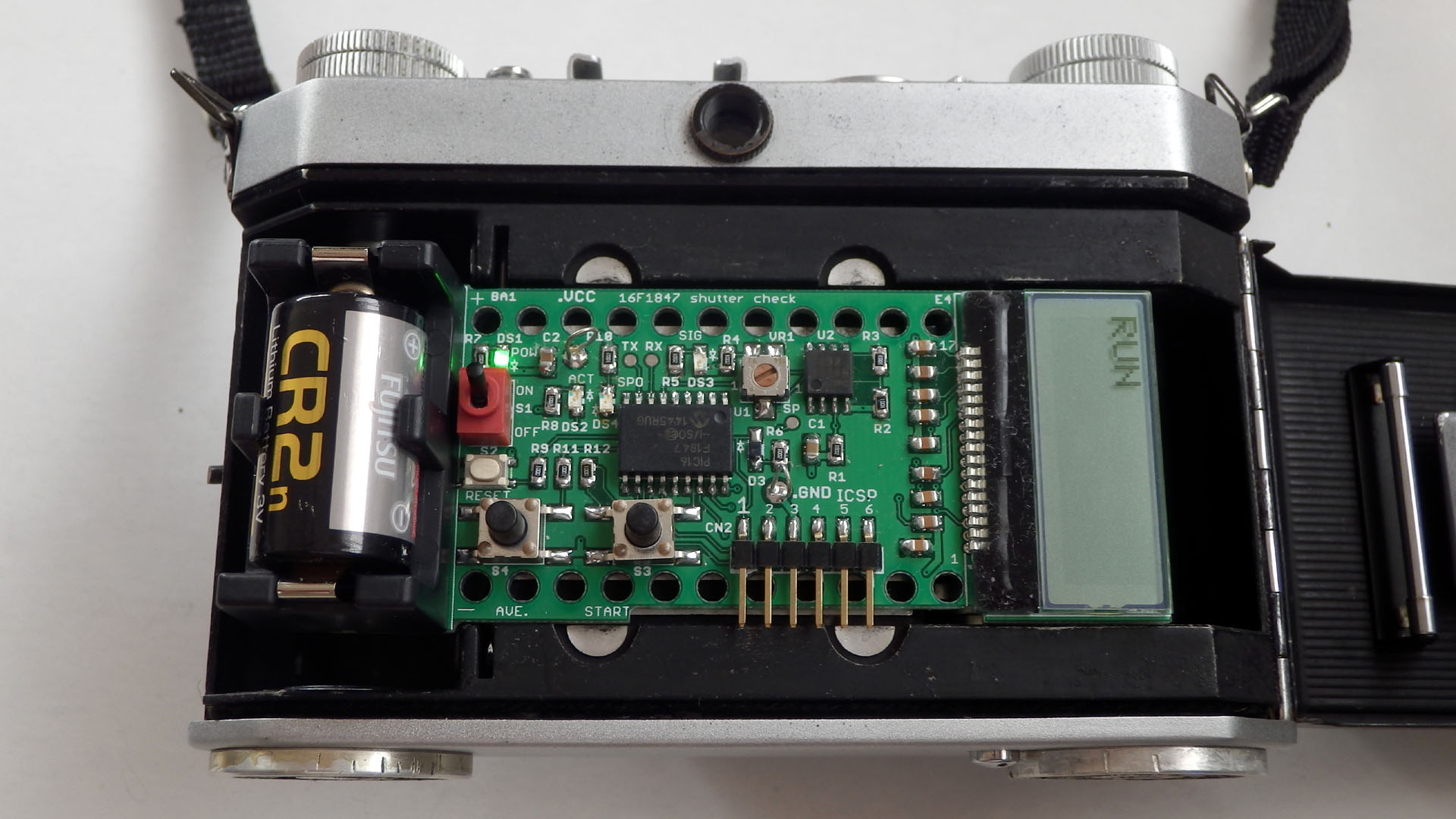

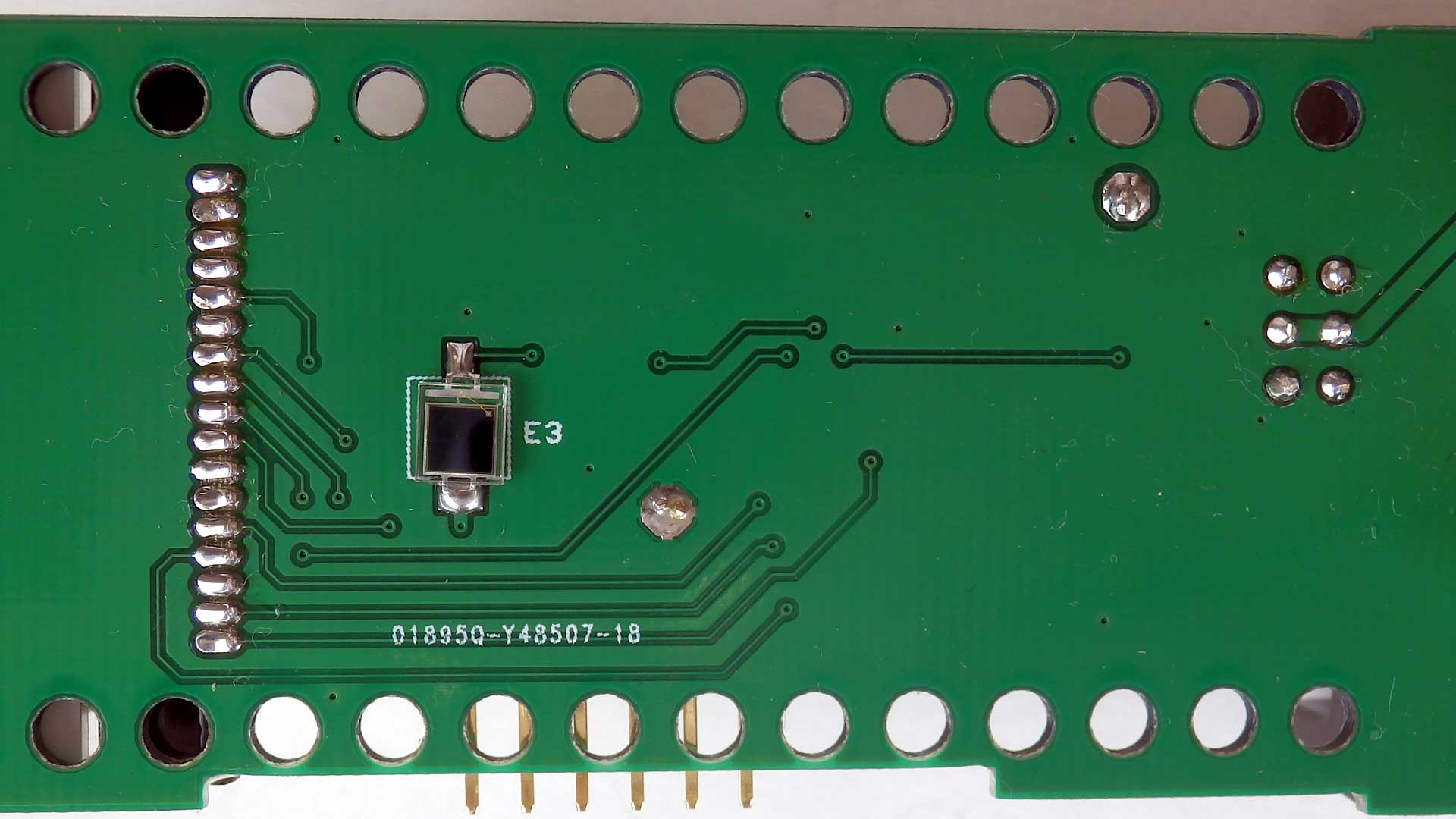

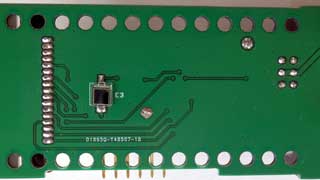

フォトダイオードの位置が真ん中からズレているので カメラにセットした時に枠ギリギリになる。半固定の回す方向が反対になっている
測定中断した時と連続で終了した時以降、信号が長く入るとエラー表示が出る
- ９月６日
アナログ的な信号を確認したい
- ９月７日
１／１０よりちょっと遅い時の表示がおかしい（例 １／１４４３ ６９２０４ｕＳ と表示される）
- 次回への改良点
- ９月４日
リセットスイッチをもう一種類のタクトスイッチと同じにして、ボタンの低い物(FSM6JSMATR)にする。基板を伸ばして９９ｍｍにして、電池ＢＯＸの下まで有る様にする
- ９月５日
フォトダイオードの位置を移動する。半固定の１，３の接続を入れ替える
- ９月６日
アナログ信号のチェック端子を追加する。
プログラムで測定中断した時と連続で終了した時に 測定終了処理を追加する。Ｖｅｒ１．１
- ９月７日
表示する時の計算間違いを修正。Ｖｅｒ１．２
