スタティックRAM
基板 回路図 パターン図 部品表

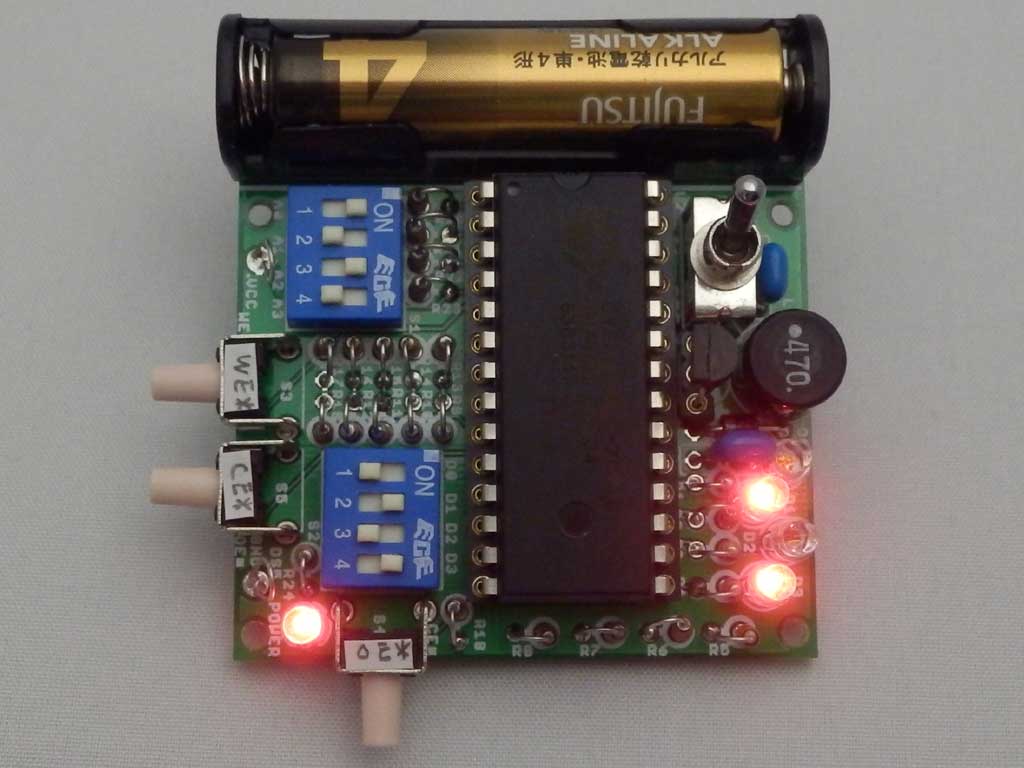

SRAMの学習用基板で、単四電池一本で動作します。(動作電圧は5V)
回路は 4ビットアドレスと4ビットデータのRAMで LEDにビットデータを表示します。
基板作成用ファイル(ガーバーファイル)は「Fusion PCB」に頼んだ時のファイルです。
部品表は基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。
この基板はRAMの動作を見る物で4ビットアドレス(ディップスイッチ)と4ビットデータ(ディップスイッチとLED)で 入出力を確認できます。
16個のアドレスに任意のデータを書き込み、それを読みだしてLEDで確認します。
書込みにはCE押しボタンスイッチを押しながらWE押しボタンスイッチを押すことにより その時のデータを書き込みます。
読出しにはCE押しボタンスイッチを押しながらOE押しボタンスイッチを押している時に読みだされ、LEDに表示されます。
使っているRAMは32kバイトと大きいな物ですが、入手性、価格などからこれを使いました。

*基板作成用ファイルは参考として見るに留め、
 このファイルを使って基板を作る事はしないでください。
