４桁７セグＬＥＤと音声ＩＣとロータリーエンコーダ
 |
 |
 |
 |
|

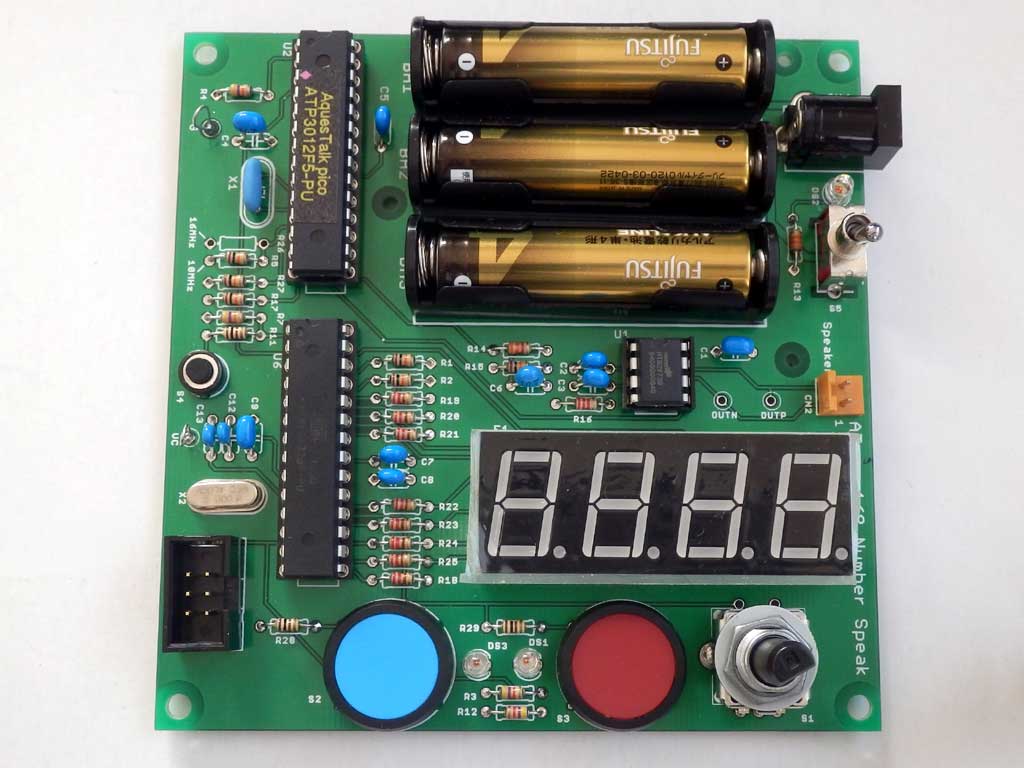

ＡＶＲ Ｍｅｇａ３２８学習用基板で、単四電池三本で動作します。（ＣＰＵ動作電圧は電池電圧その物） 回路は ２つの押しボタンスイッチと ４桁７セグＬＥＤと ロータリーエンコーダと音声ＩＣが、ＣＰＵのポートに接続されています。 ＣＰＵのシリアル通信信号は音声ＩＣの入出力データ線に接続してあります。（スピーカーは基板の外に置きます） Ｃ言語のプログラムは 最初にプログラム名を発声し、後はロータリエンコーダを回す事で４桁７セグＬＥＤの値が変化します。 Ｓ２スイッチを押すと、７セグＬＥＤのｄｐが押す毎に桁位置を変えながら点灯し、離されるとｄｐは消灯し、ＤＳ３が０．５秒点灯します。 Ｓ３スイッチを押すと、４桁７セグＬＥＤの値を発声し、４桁７セグＬＥＤがブリンクし、ＤＳ１が点灯します。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 この基板は、単純に ２つの押しボタンスイッチと ４桁７セグＬＥＤと ロータリーエンコーダと音声ＩＣが有る基板と考えて、違う動作のプログラムを作る事も出来ます。 ＣＰＵは Ｍｅｇａ４８、Ｍｅｇａ８８、Ｍｅｇａ１６８、Ｍｅｇａ３２８が使えます。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
