グラフィックＬＣＤ表示とＲＴＣ
 |
 |
 |
 |
|

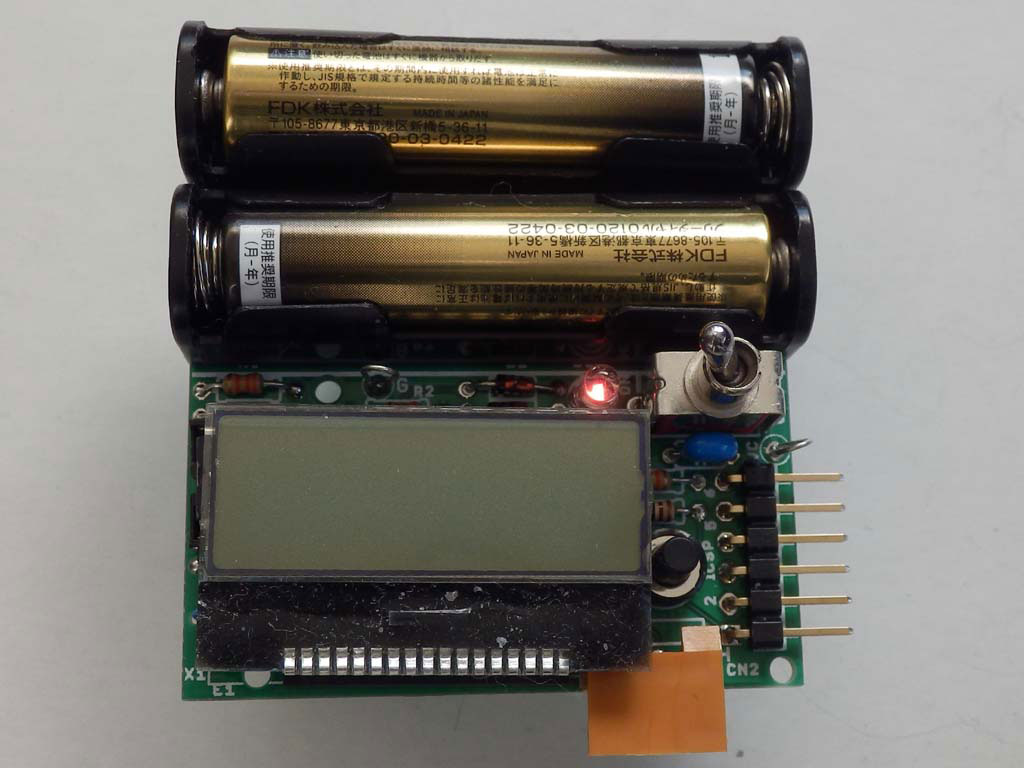

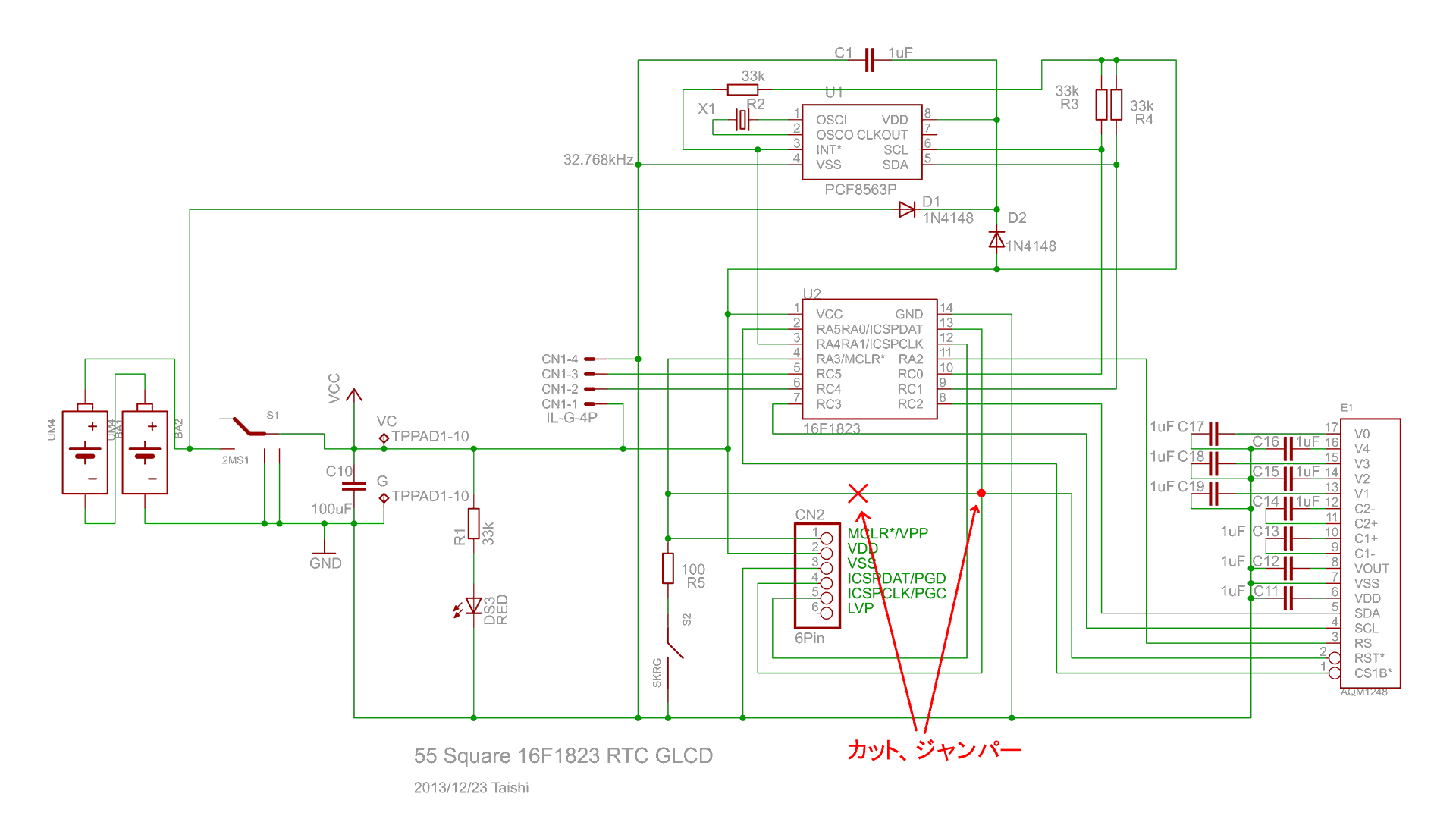

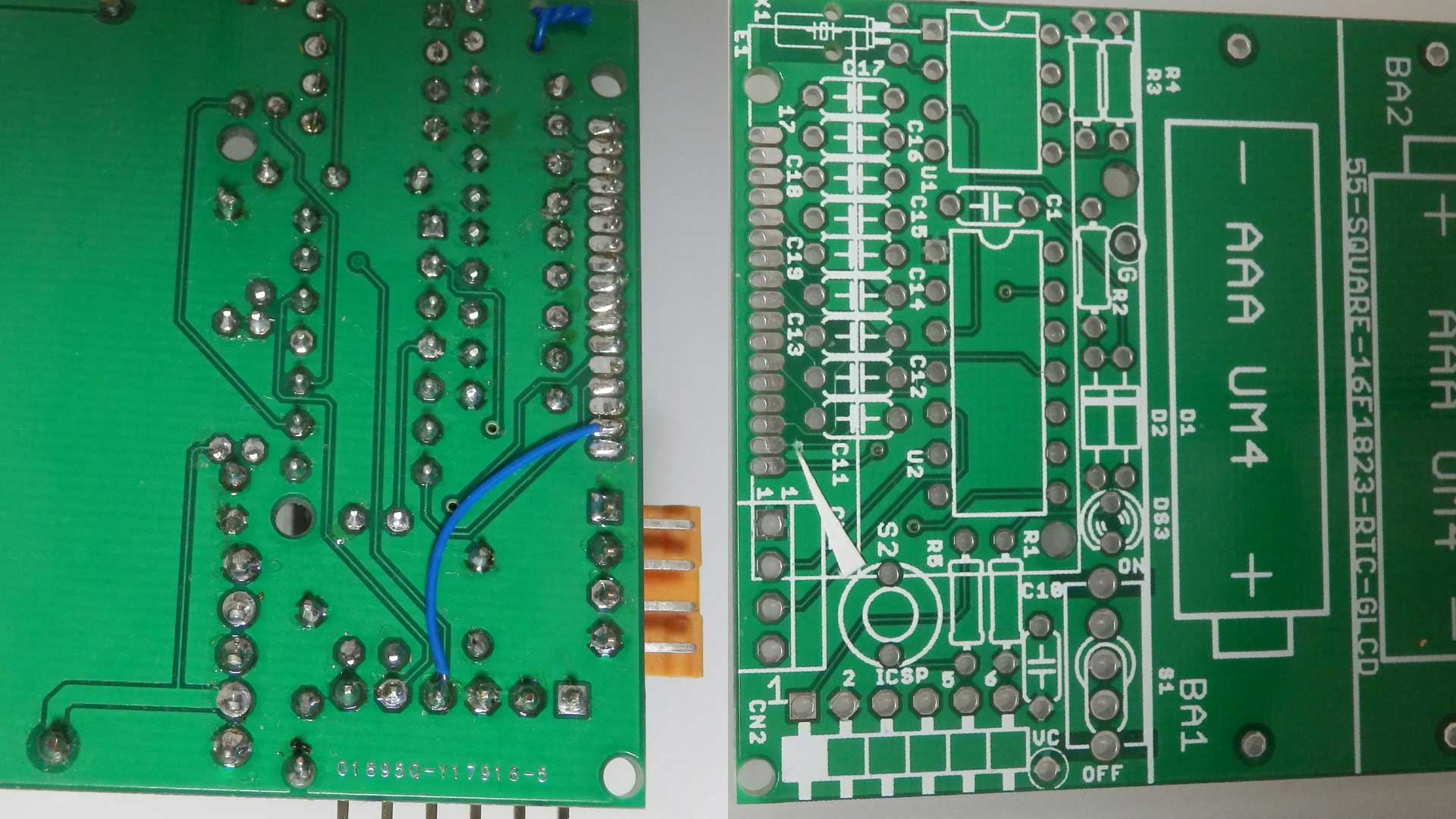

ＰＩＣ １６Ｆ１８２４を使った学習用基板で、単四電池二本で動作します。 回路は グラフィック１２８ｘ４８ドットＬＣＤ(AQM1248A-RN-FBW-P)と 時計ＩＣ(PCF8563P/F4)と 押しボタンスイッチ一つが、ＣＰＵのポートに接続されています。 ＣＰＵのシリアル通信信号は４Ｐコネクタに接続されています。 このＣ言語のプログラムは 時計ＩＣから現在時刻を読み出し、グラフィックＬＣＤに表示します。 押しボタンスイッチが長押しされると、時刻合わせの動作に移ります。 １分毎にシリアル通信で年月日時分とＡ／Ｄ変換値を送信します。 プログラムを書き込む時は、押しボタンスイッチを押さない様にする必要が有ります。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 この基板はグラフィックＬＣＤ表示方法と 時計ＩＣの読み書き、Ｉ２Ｃを使ったアクセス、ソフトによる省電力、Ａ／Ｄ変換、シリアル通信を 学習する為に作りました。 単純に １つのスイッチと ＲＴＣと グラフィックＬＣＤと シリアル通信 が有る基板と考えて、違う動作のプログラムを作る事も出来ます。 ※回路修正により、パターンの カットとジャンパー が有ります。 プログラムが大きくなった為 ＣＰＵを１６Ｆ１８２４に変更しました。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
