ＬＤ８０３５Ｅ時計
 |
 |
 |
 |
|

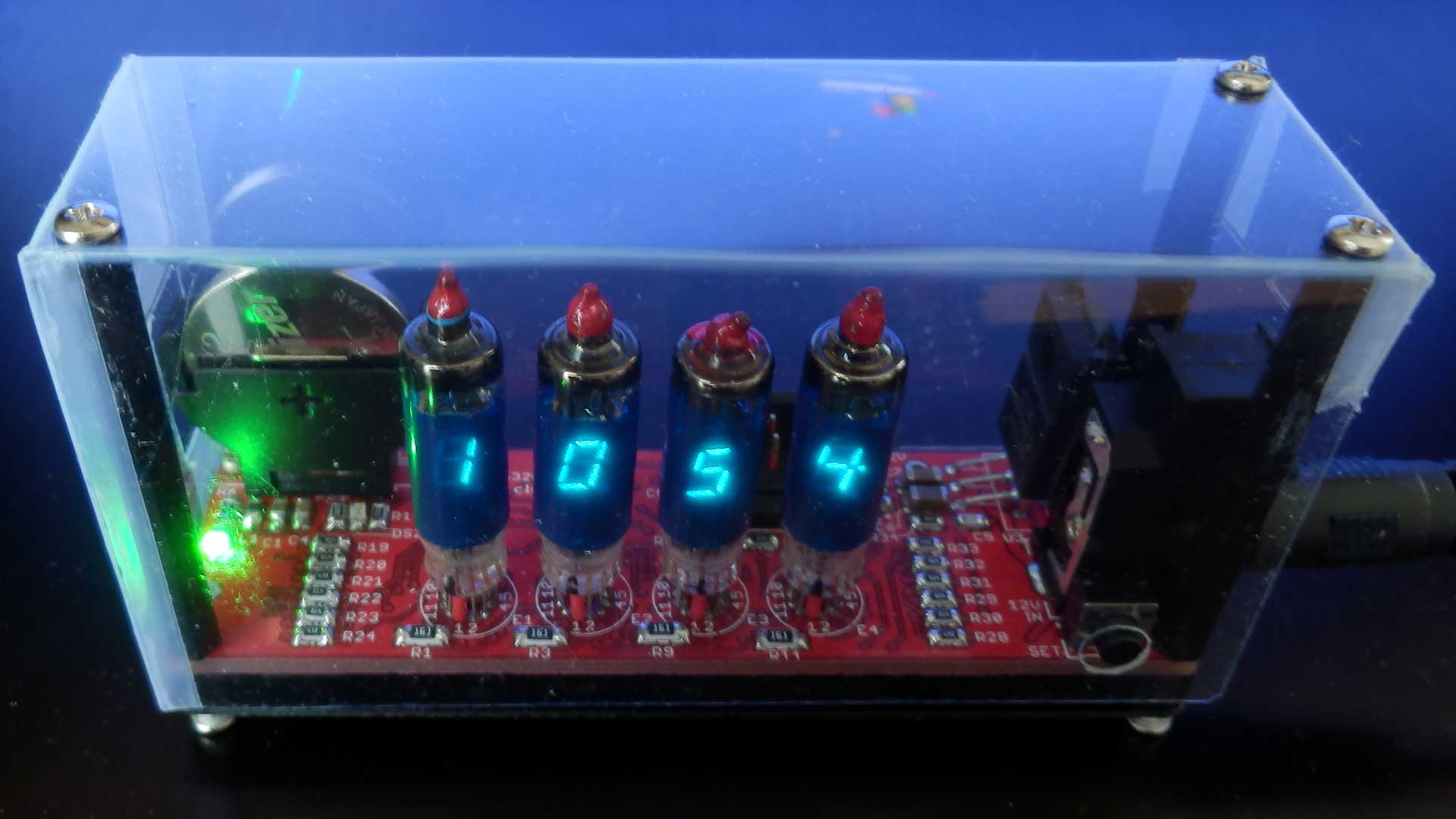

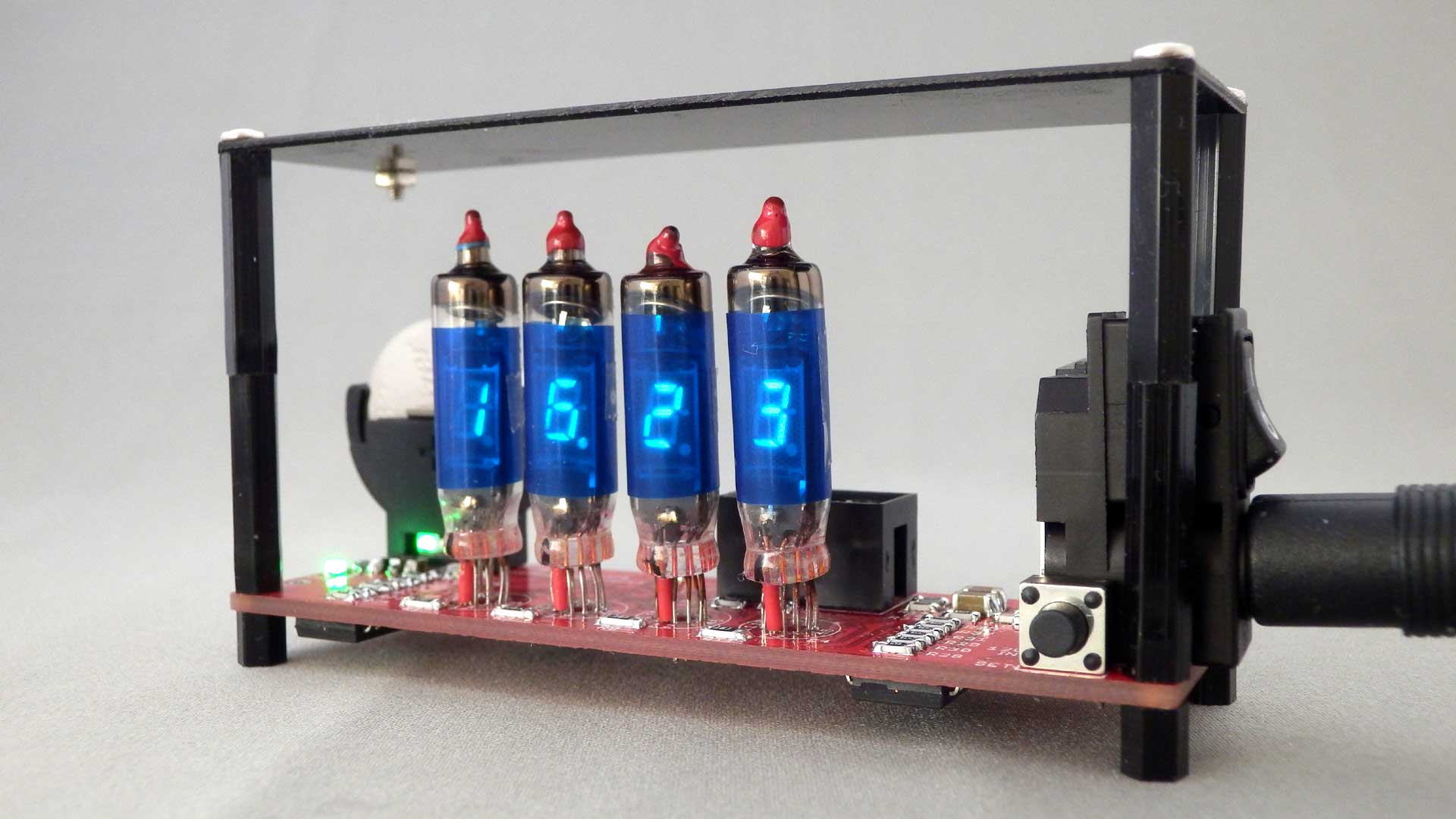

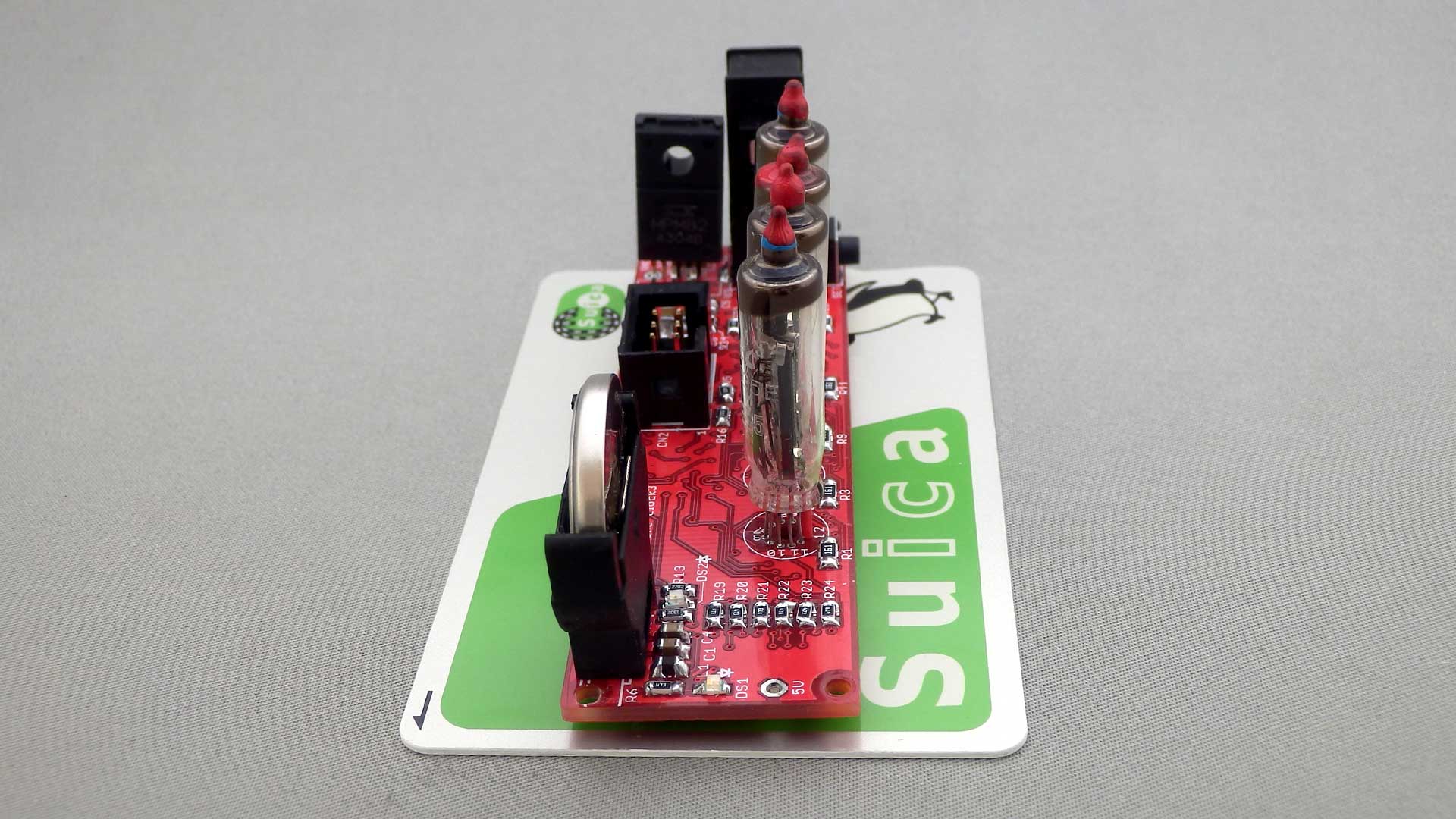

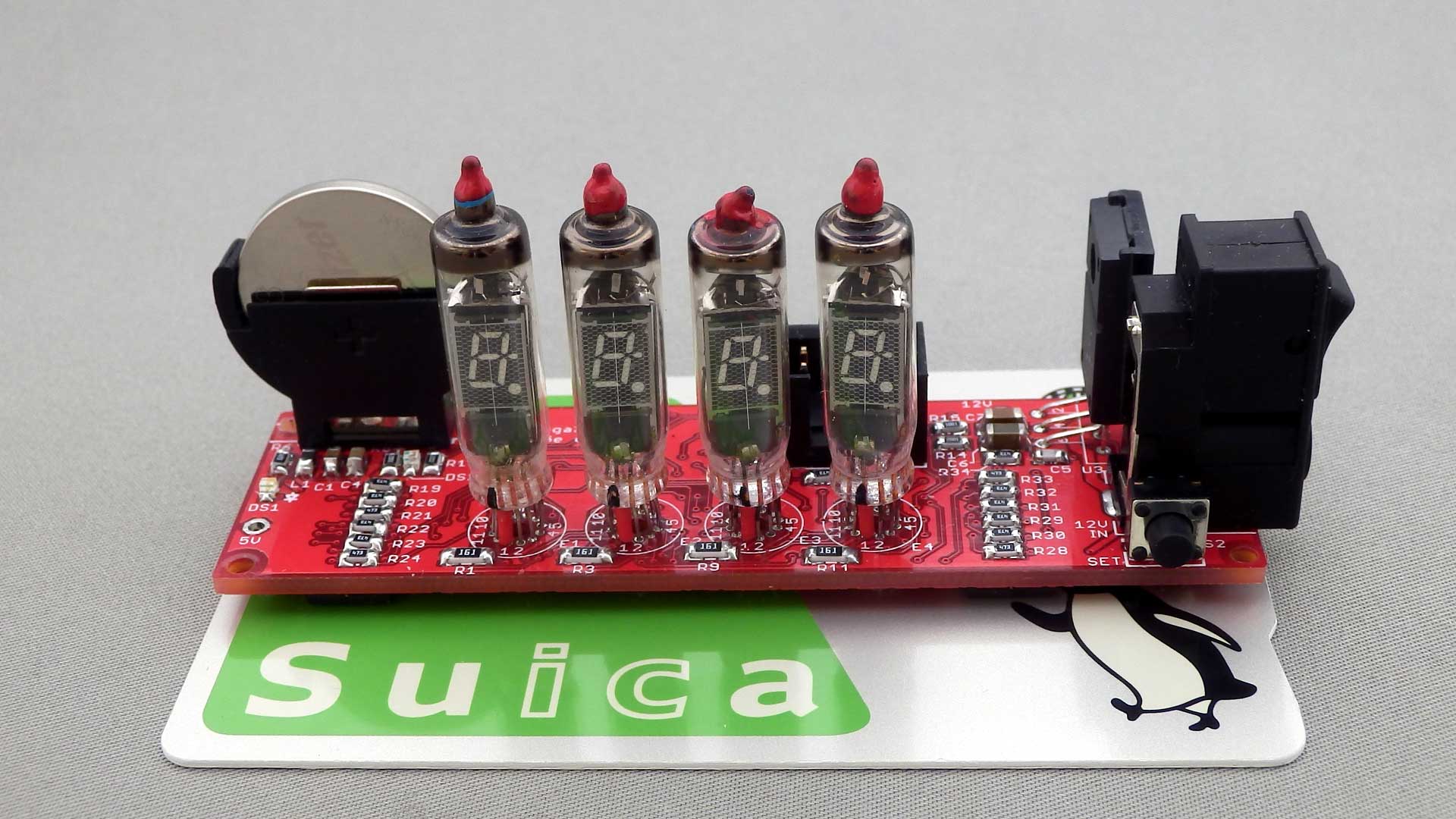

ＡＴｍｅｇａ３２８を使ったＬＤ８０３５Ｅで表示をする時計で、外部ＡＣアダプタで動作します。 回路は ＶＦＤ表示器、ＲＴＣ、５Ｖ電源回路が有り、ＶＦＤ表示、時刻設定などをＣＰＵが行います。 このＣ言語のプログラムは 電源をＯＮすると 現在の時分秒をＶＦＤに表示します。 動作に関しては取扱説明書を参照してください ＣＰＵはＡＶＲ ＡＴｍｅｇａ３２８を、ＲＴＣはＤＳ３２３４Ｓを、５Ｖ電源はＭＪＭ８２を、ＶＦＤドライブはＴＤ６２７８３で、 他のＩＣ、抵抗、コンデンサ、ダイオード、トランジスタを使います。（基本的に表面実装品を使いました） ＶＦＤ表示器は現在の時刻表示と、設定に使います。 この時計は箱入りとは言えず、枠組みまでの物です。単体の小さなＶＦＤ表示器を使ってどの位の物が出来るかが作る動機でした。 最終的に基板サイズで横幅が「Ｓｕｉｃａ」と同じぐらいで、縦が半分ぐらいになりました。 （２０１６年４月８日まがりなりに箱入りになる） ※本当は外部ＡＣアダプタは１２Ｖを使いますが、ちょっと明るさが足りませんので１５Ｖにして、 青色セロファンを巻いています。 ＶＦＤの規格上 １５Ｖで大丈夫なのか確認が取れませんでした。 電源入力ジャックも電圧の規格をちょっと超えています。 （２０１６年４月１２日 １２Ｖに戻して連続使用中） 制作に関するメモ |
|||
