- 発想 ２０１５年１２月３日
- ＩＶ－１８も良いが 真空管みたいなバラのＶＦＤでも作りたい。
- 構想 ２０１５年１２月３日
- １２月３日
とりあえず 共立エレショップで「ＬＤ８０３５Ｅ」を８本頼む
- １２月５日
「ＬＤ８０３５Ｅ」が来た
- 実装についての考え
-
１２月７日
ＩＶ－１８の回路を元にＶＦＤを置き換える
電源をどうするか？ ５Ｖにするか？ １２Ｖ（１５Ｖ）にするか？。
ヒーターが４本で０．８Ｖ１００ｍＡなので５Ｖ電源の方が楽みたい。
１２Ｖから５Ｖを作ると三端子レギュレータでは喪失が大きくて放熱器が入りそう。
５Ｖから１２Ｖを作った方が熱的には楽だろう。
-
１２月１０日
サンケンのステップダウンの５Ｖレギュレータを使うと回路が楽なのでそれを使って、外部電源は１２Ｖにする。
-
１２月１１日
ヒーター電圧よりグリッドのＯＦＦ電圧をマイナスにする必要が有るのか？
つまり、ヒーター電圧をＧＮＤレベルより少し上げる必要が有るのか？
ＶＦＤの動作を真空管として考えると、 昔真空管のグリッドにプラス電圧を加えてプレートが真っ赤になってしまったような状態
ではないかと 思える。 その考え方で行けば グリッドはある程度のマイナス電位にしないと電子の流れは止まらない様に思える。
しかし ヒーター電位を上げると相対的なプレートとの電圧が下がるので輝度も下がるだろう。
現在の所 外部電源１２Ｖ ＣＰＵ、ＲＴＣ動作電源５Ｖ ヒーターは５Ｖから抵抗シリーズで０．８Ｖにする
（ＧＮＤ側にダイオード一個入れる。０．６Ｖ上げる為）、ＲＴＣバッテリバックアップはＣＲ１２２０、ＩＣは基本的にＤＩＰを使う。
プログラムはまだできていないが、以前のダイナミック７セグＬＥＤとＲＴＣで時計にしたプログラムをちょっと焼き直せば
行けるのではないか。
-
１２月１３日
グリッドにマイナスを掛ける件だが、グリッドの抵抗を忘れていた。
またインターネットで調べるとプレートにも抵抗を入れているが、必要かどうか？
ダイナミック点灯の周期は１ｍＳ位で、２５０ｕＳは全消灯時間にしている物が有った。
全消灯時間は回路に影響されるだろうが、周期は１ｍＳ位を考えれば良いだろう。
ダイナミック点灯時のプレート電圧とグリッド電圧は２０～３０Ｖ必要みたいなので
２４Ｖ外部電源にすれば良いだろう。
-
１２月２４日
グリッドとプレートに抵抗を入れ、表面実装品を使うことにして ３０ｘ１００の基板とする。
- 現状
- １２月１１日
基板を発注できる程度の回路図は書いた。プログラムはまだできていない。
- １２月１３日
グリッドの抵抗を忘れていたので、このままでは発注できない。書き換えたいが仕事が入ったのでどうするか？
- １２月２４日
表面実装で ３０ｘ１００の基板図面を書いた。
- １月１２日
ＩＶ－１８のプログラムを元に これ用のプログラムを作成した。コンパイルは通った。
- １月１７日
ブレッドボードでＶＦＤ部分を組んだが、動かないのでＩＶ－１８のユニバーサル基板にＬＤ８０３５Ｅ部分を追加する。動作確認はまだやっていない
- １月１８日
スタティック的な動作（表示）は出来たので 配線は良いだろう。まだダイナミック表示が出来ない
- １月１９日
ダイナミック表示が出来た。やはり暗くなるので室内で使うとしても最低１５Ｖぐらいは掛けないと見ずらい。２０Ｖ以上掛ければスタティック表示に近くなるが、
正式な規格表が見つからないのでちょっと怖い。表示に個体差が有り、各セグメントのバラつきの大きなものも有る。ダイナミック表示の時の前桁の洩れは少し有るように思うが
これも個体差が有るように思える。取りあえず見られる表示は出来た。
- １月２６日
５Ｖをプレート電圧（１５～２４Ｖ）から作る様にＭＰＭ８２を回路に入れて動作確認する。出来た。
- １月２８日
ダイナミック表示のプレート電圧＝１５Ｖの時 ２００ｕＳを１単位として１桁を２５周期（５ｍＳなので４桁で２０ｍＳ）で、そのうちＯＦＦ時間は １／２５をＯＦＦすれば良い。
カソード（フィラメント）をダイオード分上げているが、これは無くても前桁の洩れには関係ない。（無い方が少し明るい。１２Ｖでも良い位））なので１６０Ω１／４Ｗを一つ入れれば良い。
- ２月１２日
何種類かの回路図を書いた。５０ｘ５０も有り、８４ｘ２５も有るが、両方ともフラットパッケージを使う様になる。ＤＩＰだと１００ｘ４５辺りが最小になる。
どれを作るか おいおい決める。
- ２月１４日
セグメントのバラつきの大きな１本は交換する。
ブレッドボードに全点灯する回路を組んで、他の３本をチェックする。他の三本はどれもセグメント毎に明るさが違うことは無い。スタティック表示だがたぶんダイナミックでも大丈夫だろう。
ダメな物はスタティックでもバラつくので。
- ２月１５日
ｃｌｏｃｋ４をＥｌｅｃｒｏｗに頼んだ（約１６ドル、１８８８円）。しかし、再度Ｌｏｇ－ｉｎしようと思ったら入れなかった。アドレスが違うのか、パスワードが違うのか、入れない。
メールも来ないのでメールアドレスを間違ったように思うが、どうしようもないのでどうしたらよいのか Ｃｏｎｔａｃｔｕｓ画面から質問を出した。最悪 １８８８円を捨てることになる。
- ２月１６日
Ｅｌｅｃｒｏｗから返事が来て 登録時のメールアドレスが違っていた。違ったアドレスでｌｏｇ－ｉｎして 本当のアドレスに書き直した。取りあえずは一安心。
送ったガーバーファイルを見て悪い所が無かったら製作に入るとの事。
- ３月１０日

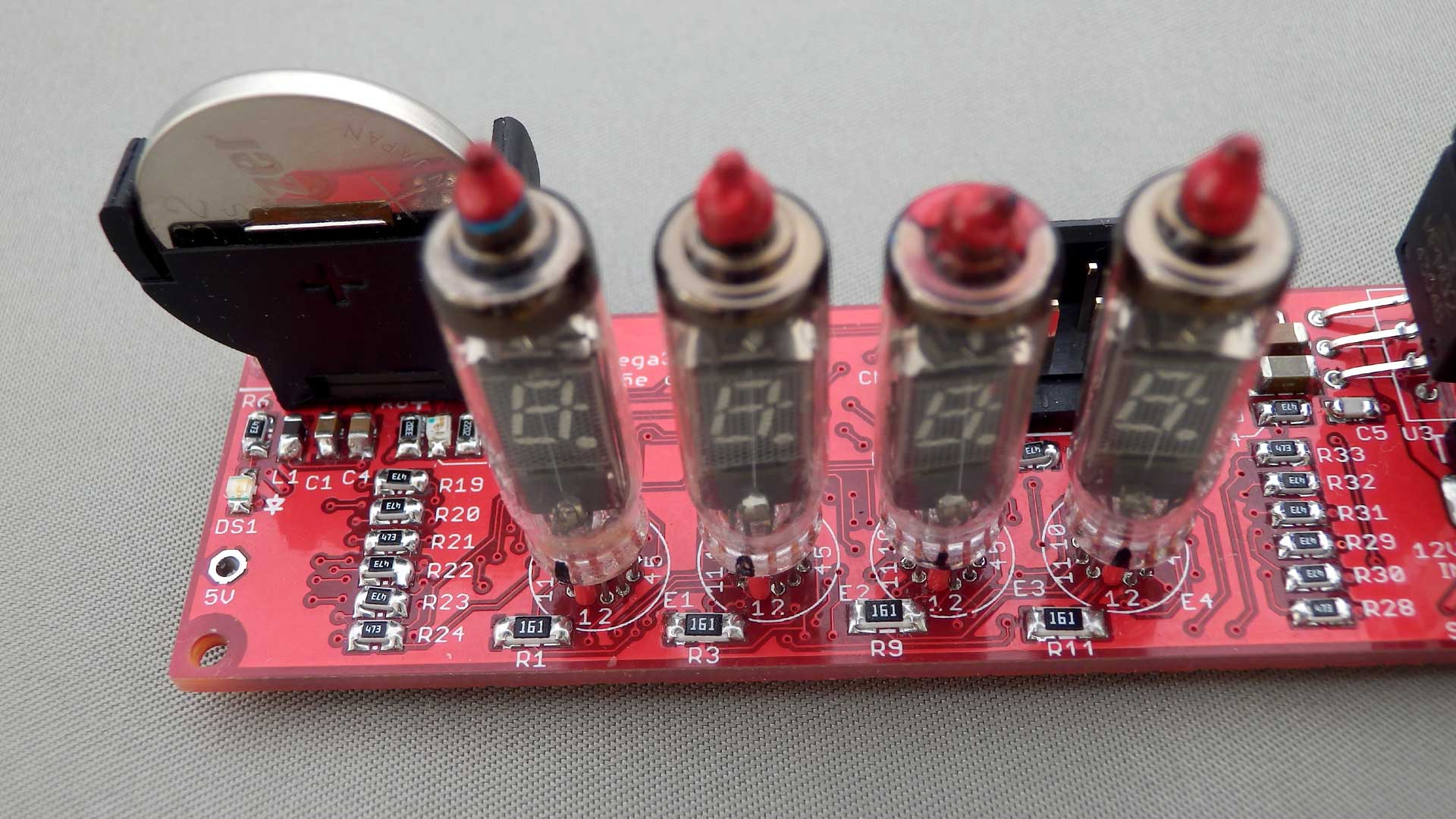

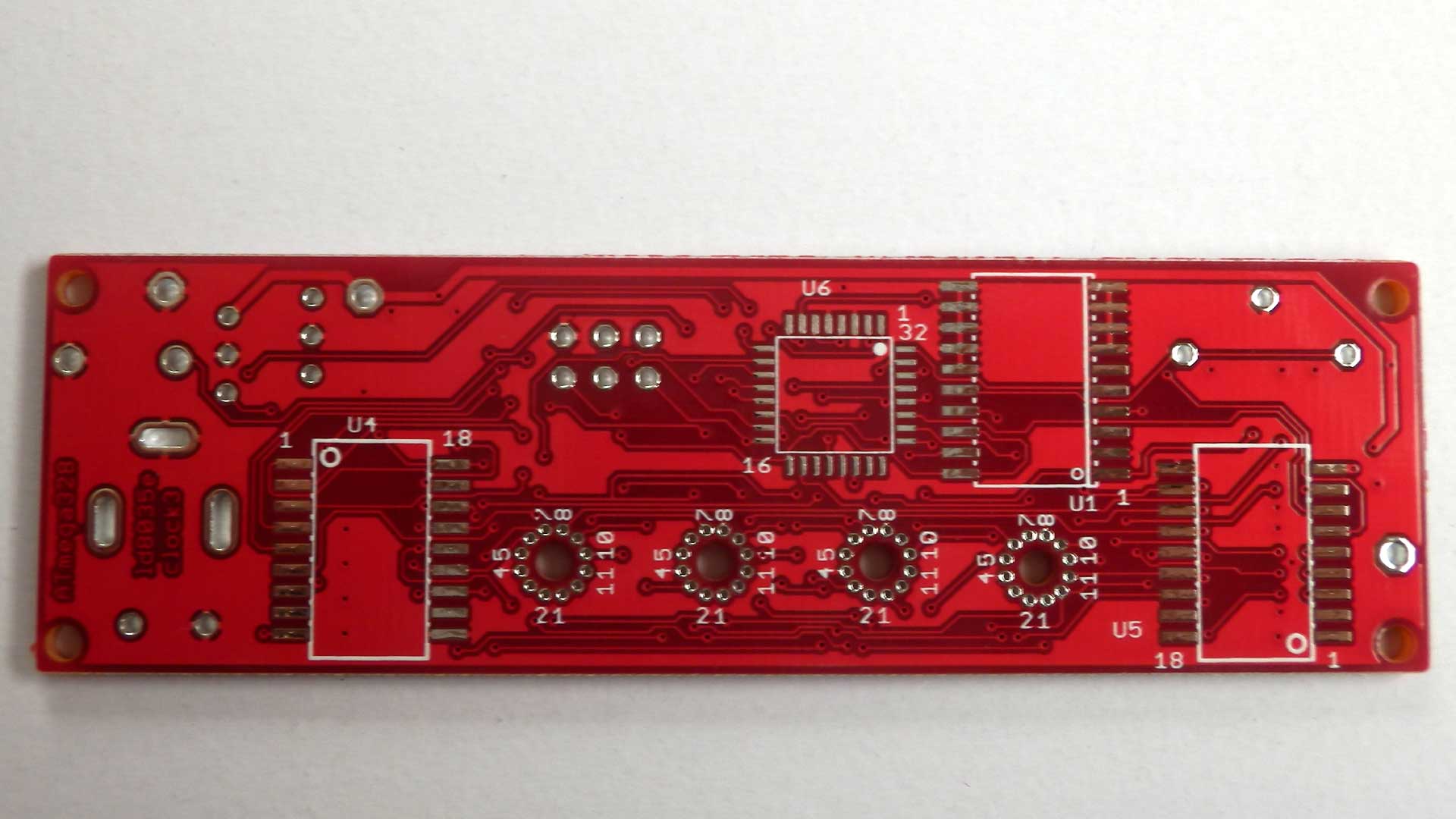

Ｅｌｅｃｒｏｗから基板が届いた。見た目は良いみたい。基板だけ見ると思ったより小さい。今有る部品を取り付け、足りない部品をＲＳに頼む。

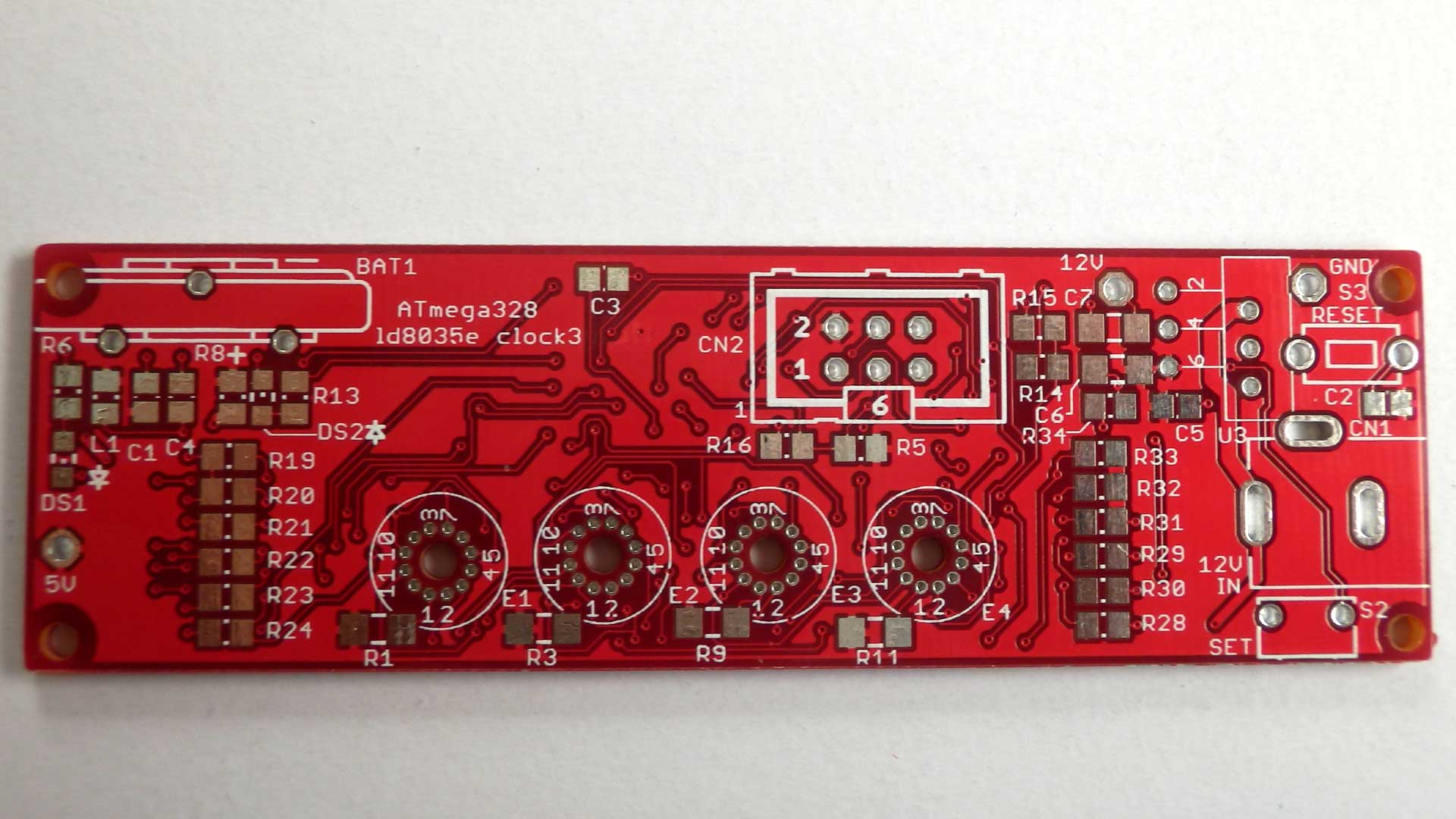

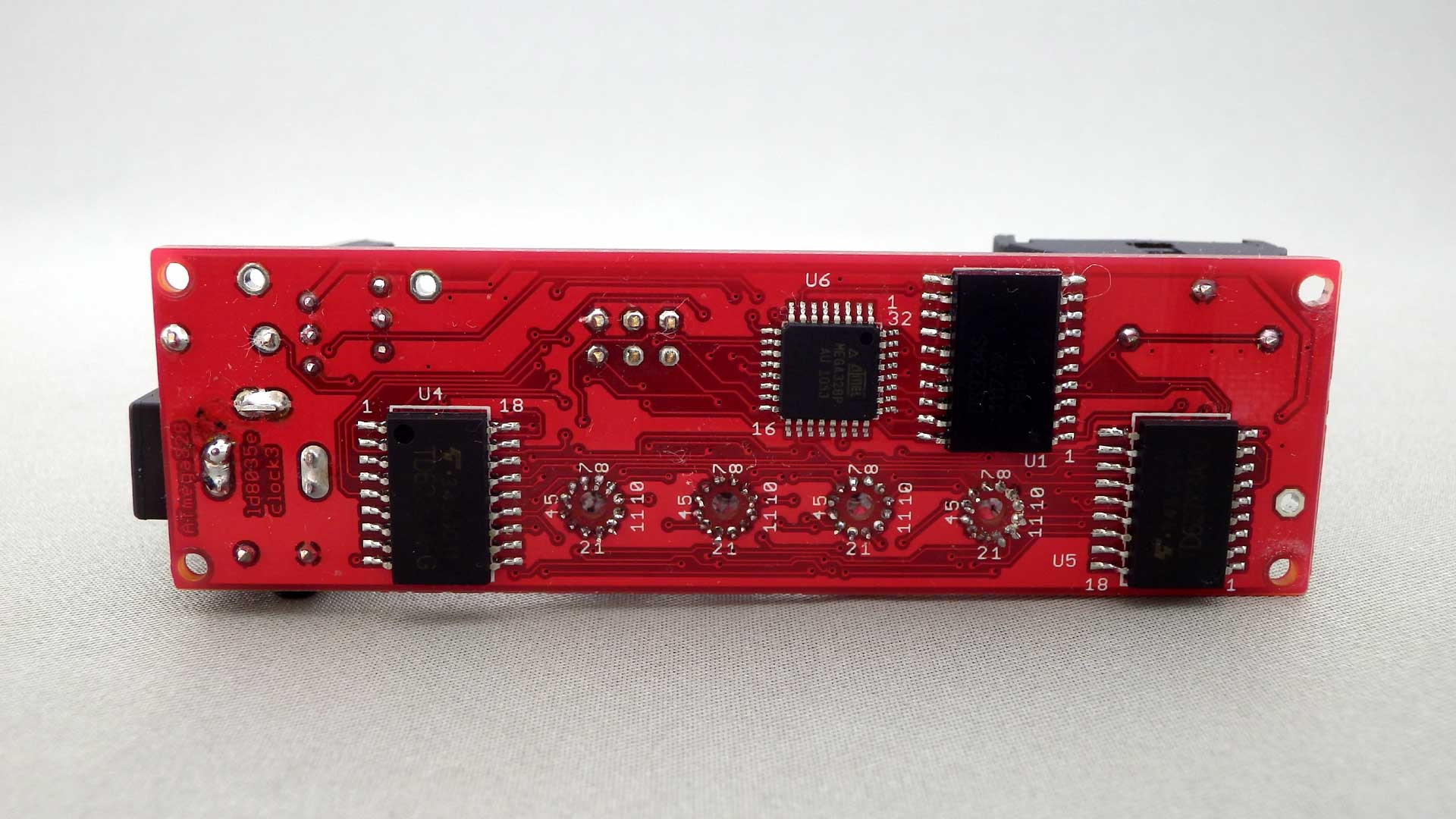

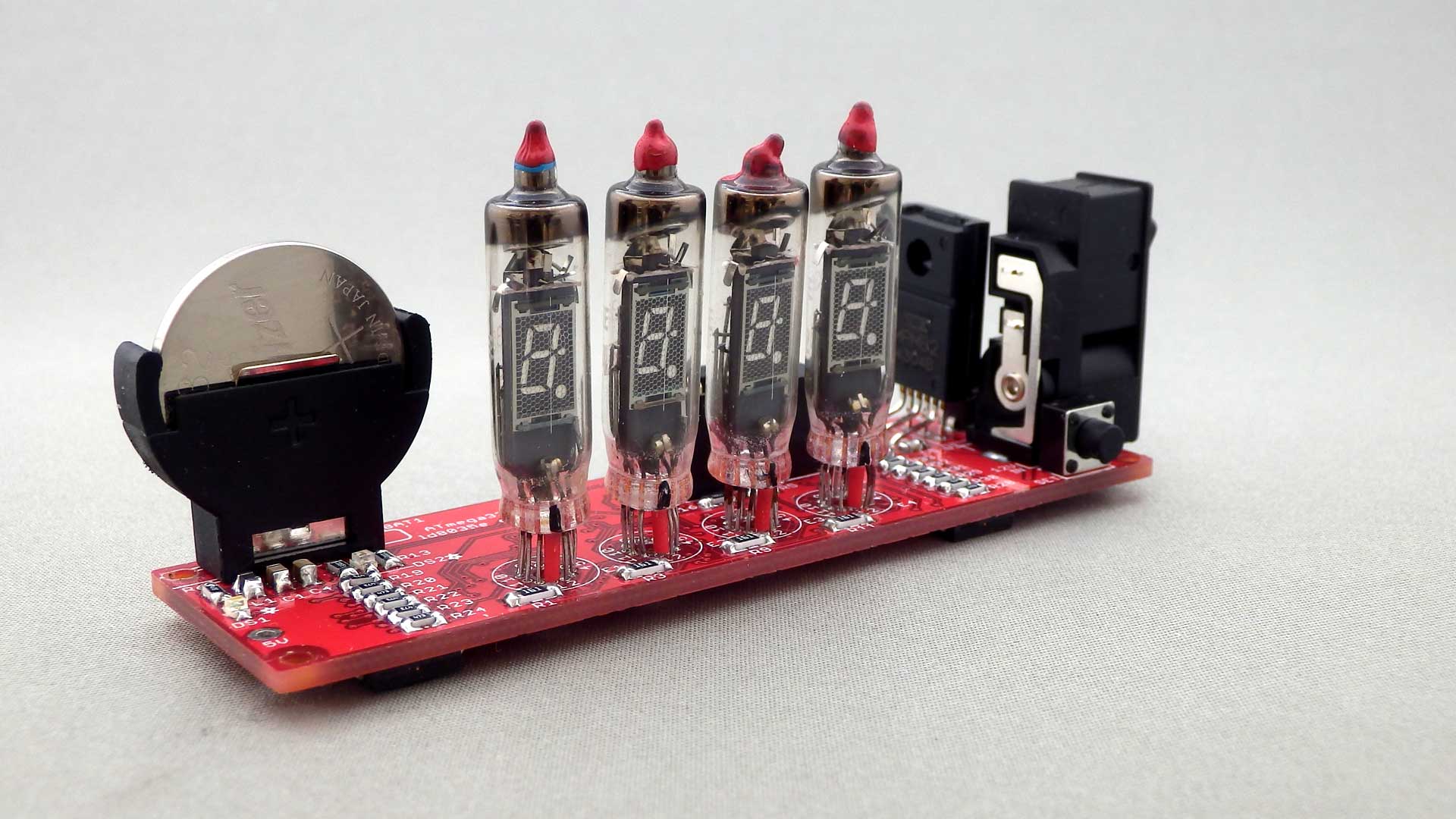

届いた荷物の外観表と裏と基板表と裏
- ３月１１日
ＲＳから部品が届いた。日本に在庫の無い物は３月１６日になるとの事。来た物だけを取り付ける。
- ３月１５日
ＲＳから部品が残り３点中２点が届いた。
- ３月１７日
ＲＳに残り１点の問い合わせをしたら３月２４日になるとの事。
- ３月１８日
残り１点を秋葉原の千石で購入し組み立てる。

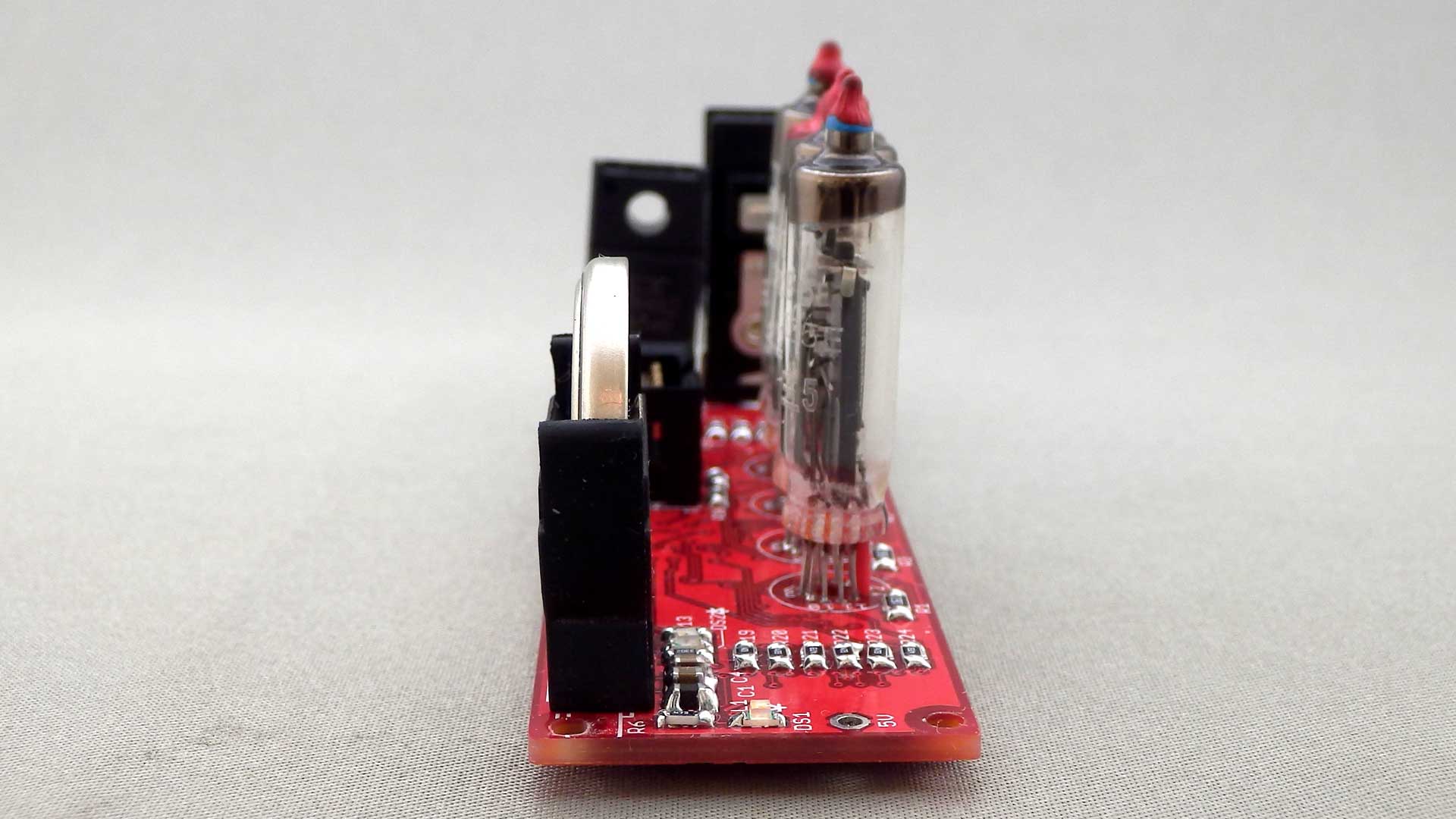

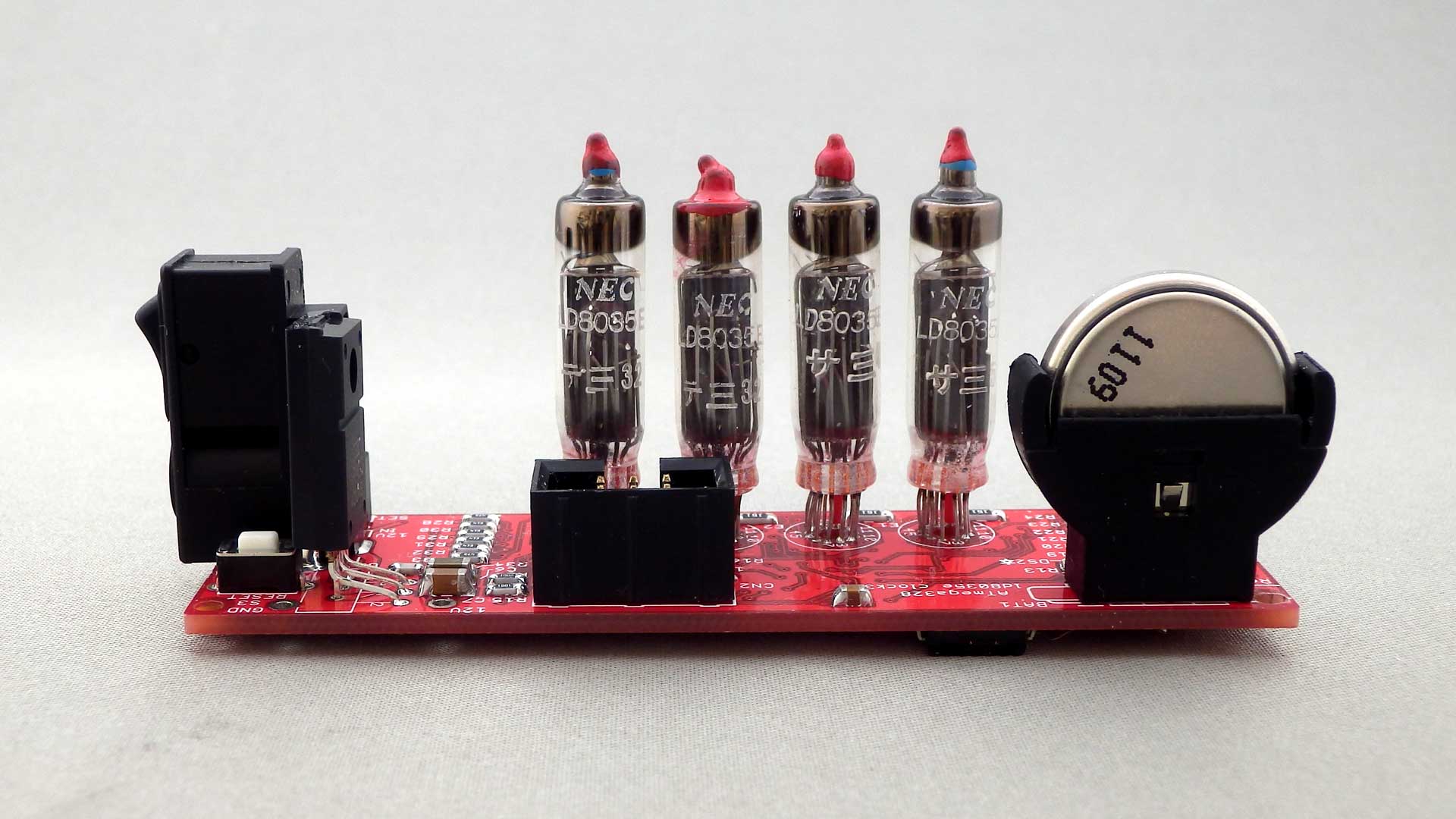

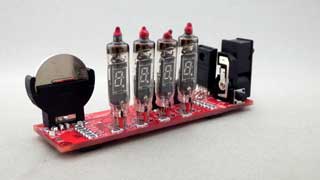

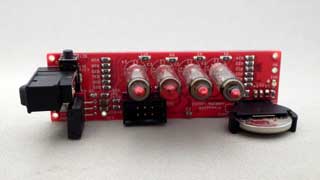

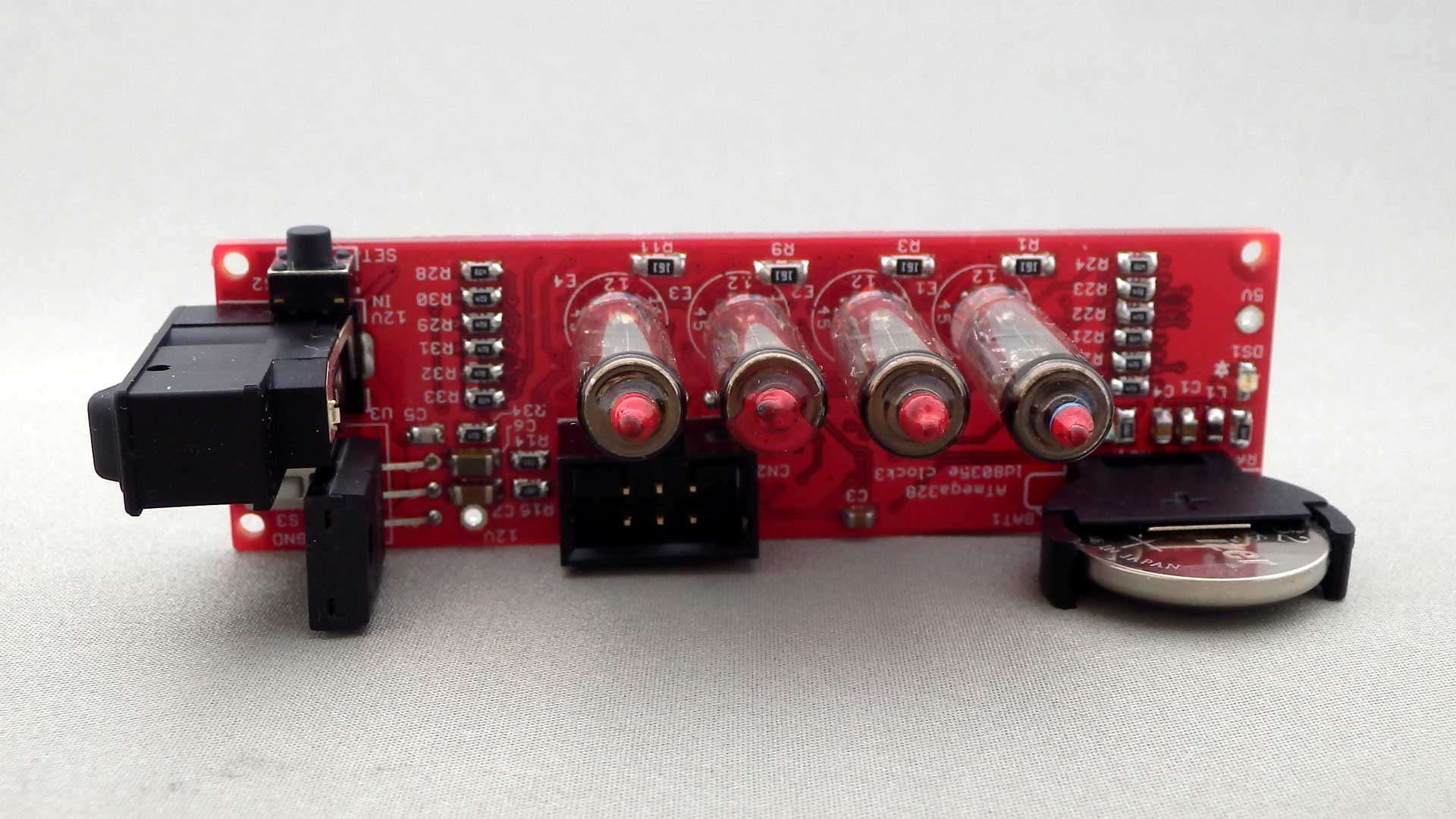

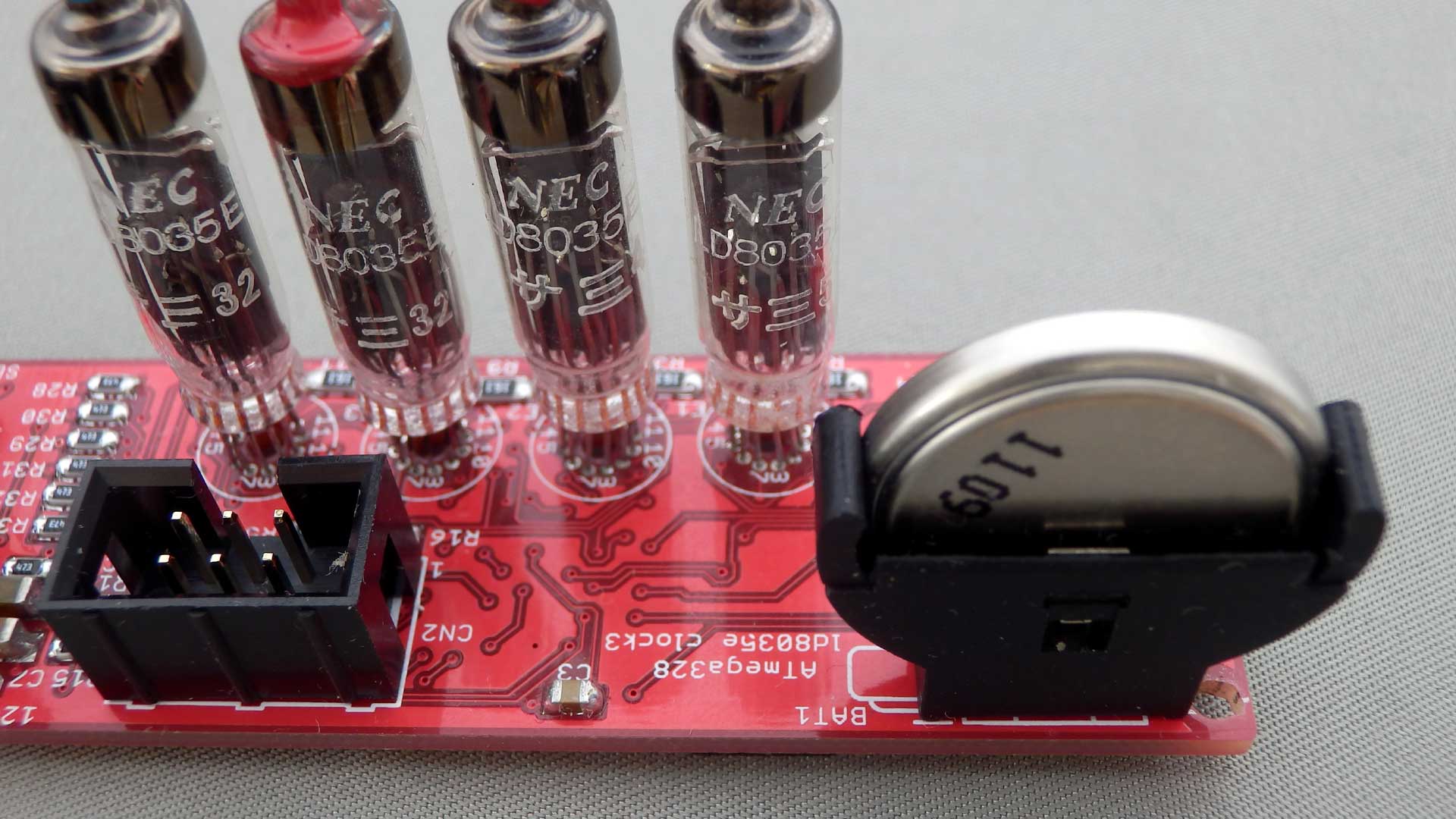

不具合箇所は 基板印刷の名称がｃｌｏｃｋ３になっている。 ４すみの基板取付穴のうち一つが ＣＲ２０３２のホルダに近い。穴はかぶらないが、ナットが使えない。表面にスタッドを立てる必要が
有るので ホルダに完全にぶつかる。取りあえず下側にスタッドを取り付けられるようにちょっと長穴にして組立を進める。「ｃｌｏｃｋ４－１」で修正をする。

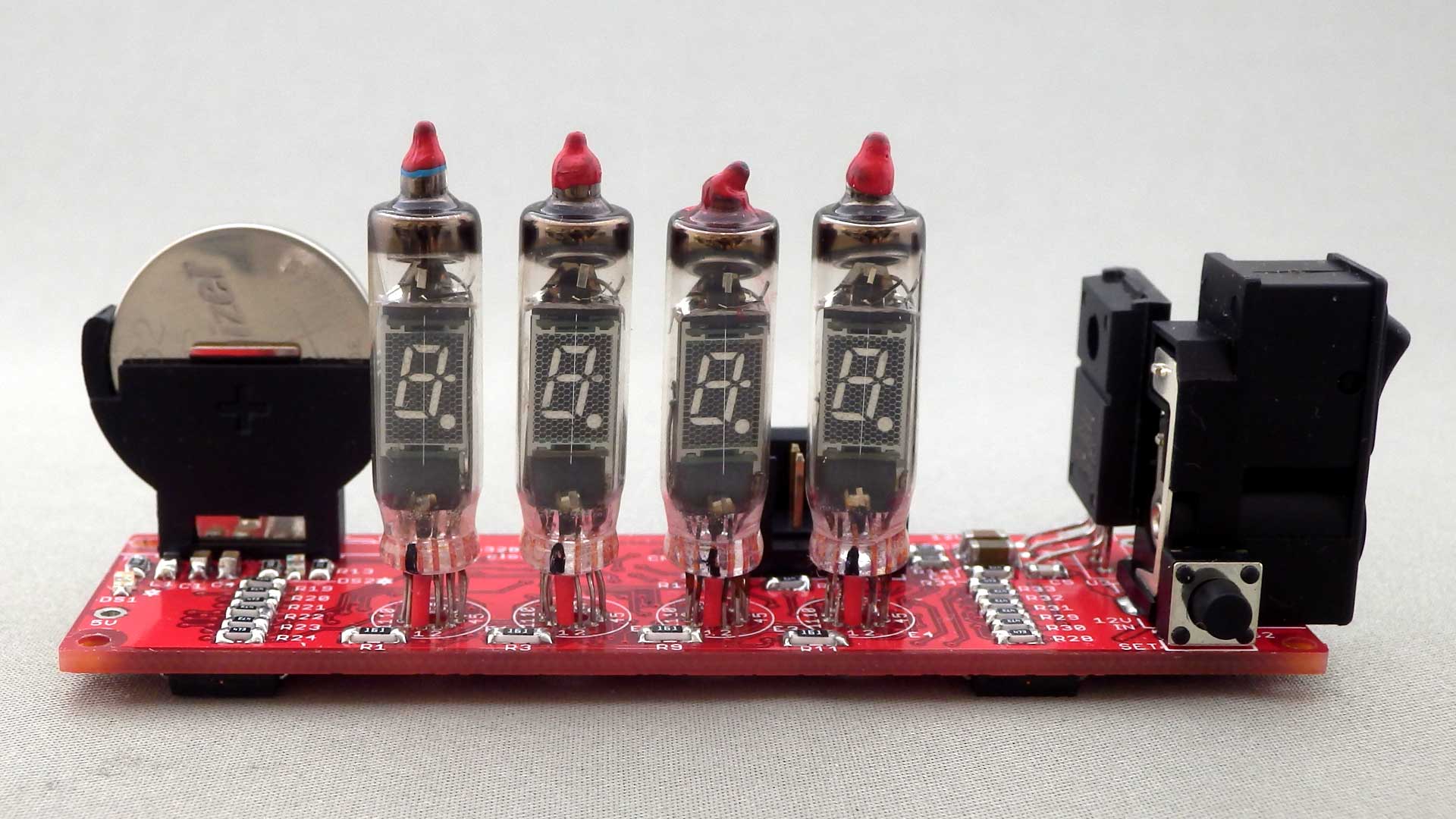

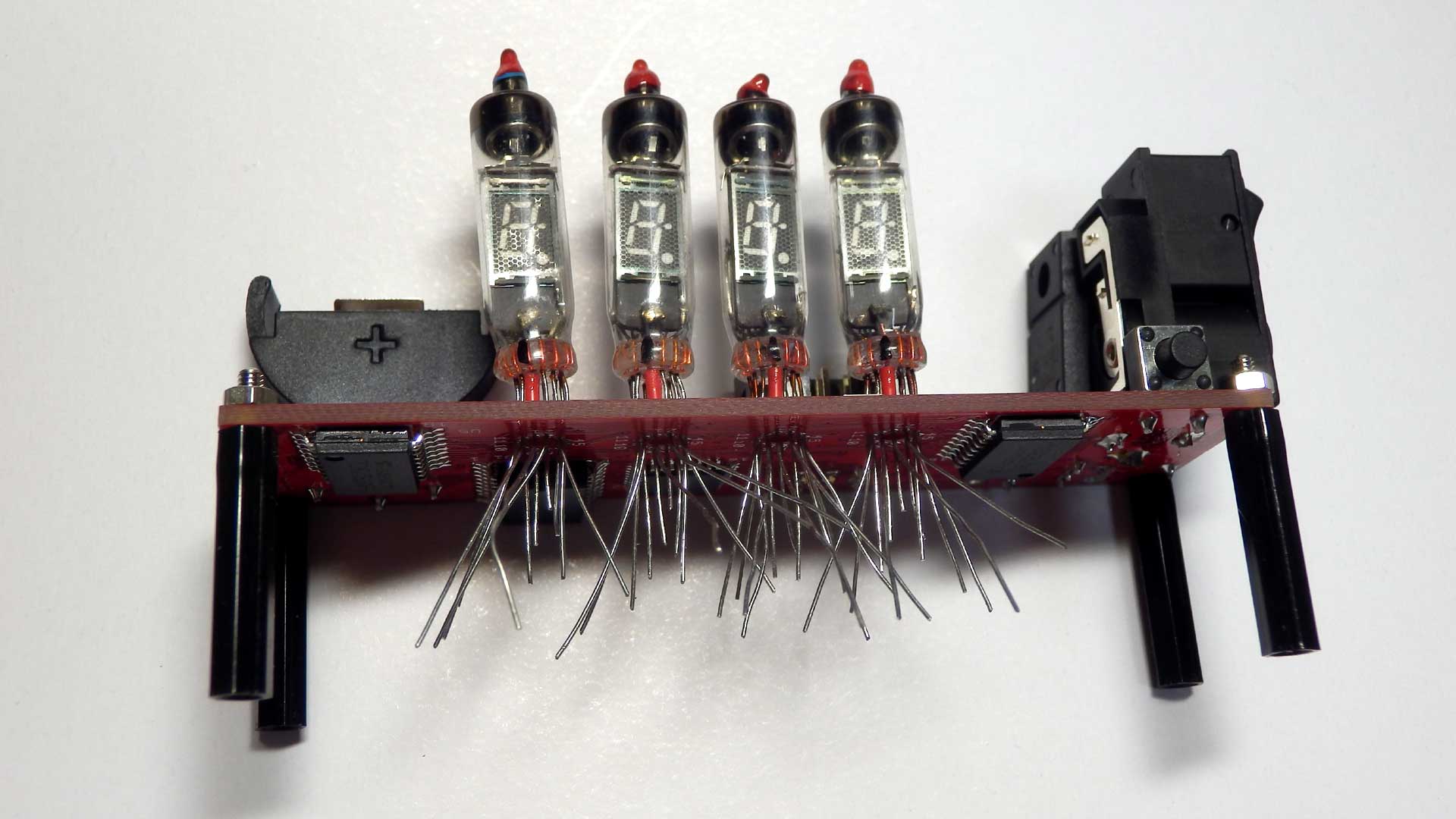

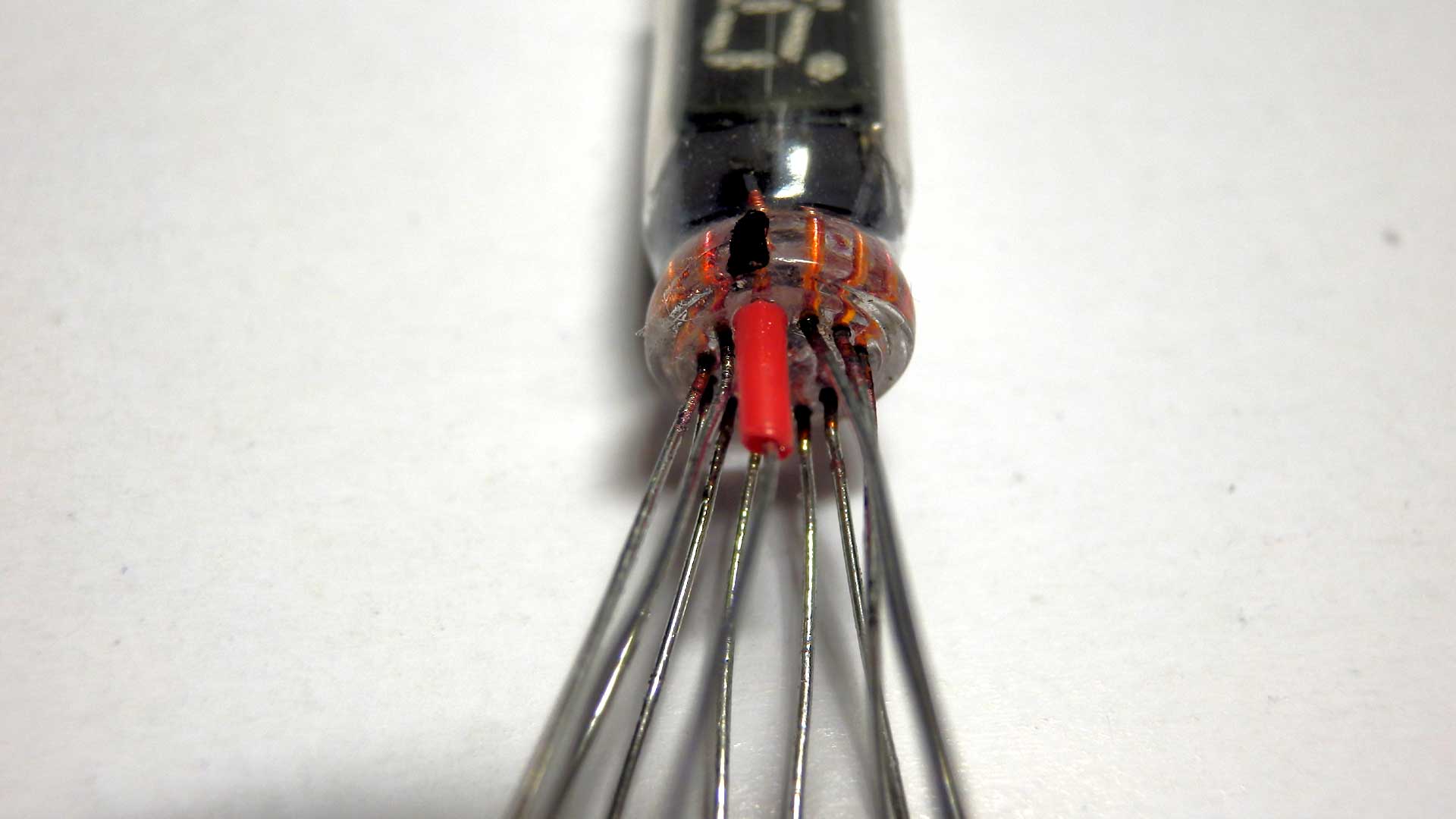

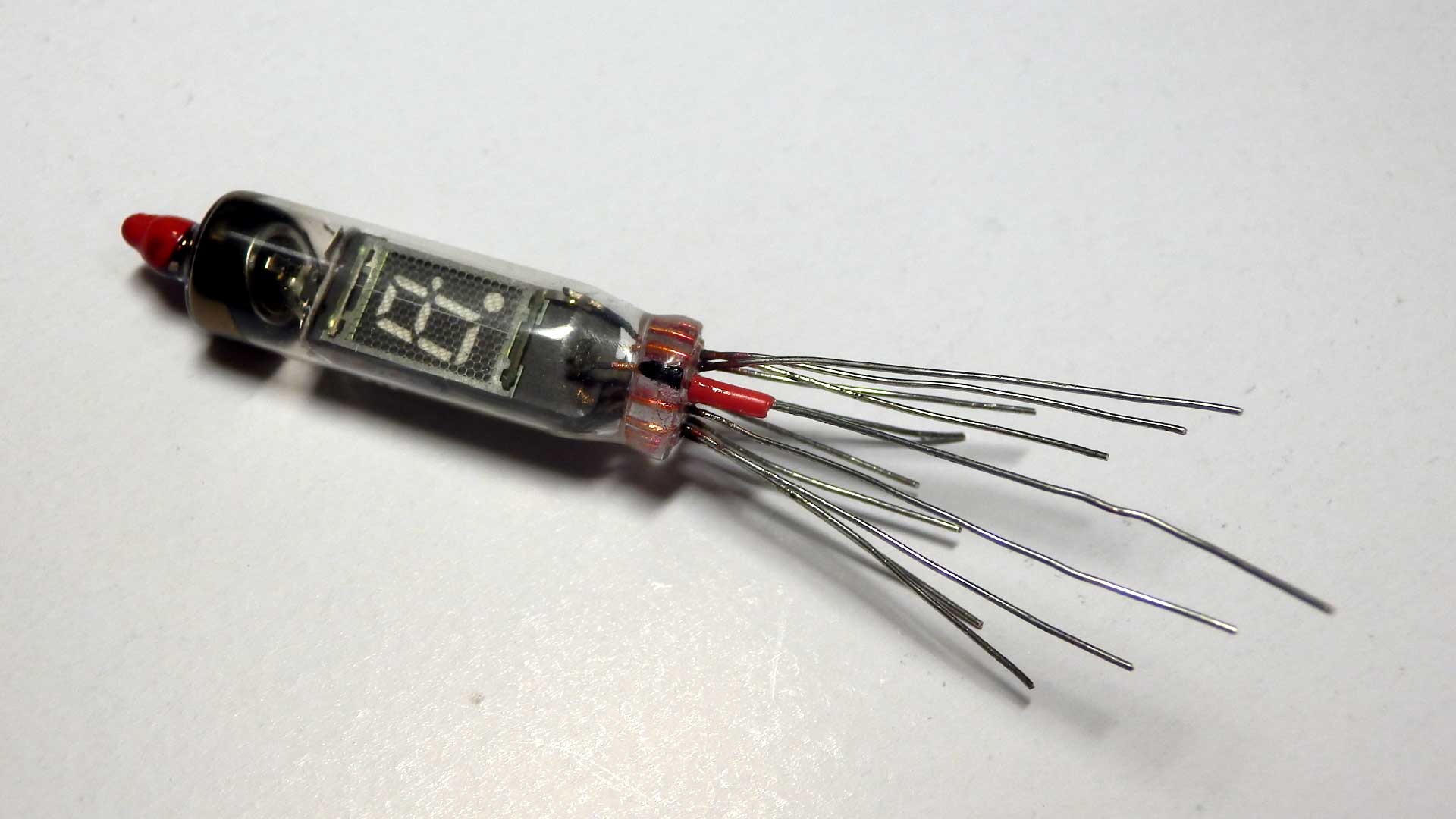

ＶＦＤ半田付けが難しい。１２本のリード線を穴に入れるのが大変。１番のリード線に印と赤チューブを入れ、予め各リード線の長さを変えて切って置き、一本づつ順番に入れていく。
半田付けもパターンの間隔が狭いので隣とくっつきやすい。くっついた時は焦らずにリード線を切った後に網線で吸い取ってから半田付けをする。
- ３月１９日

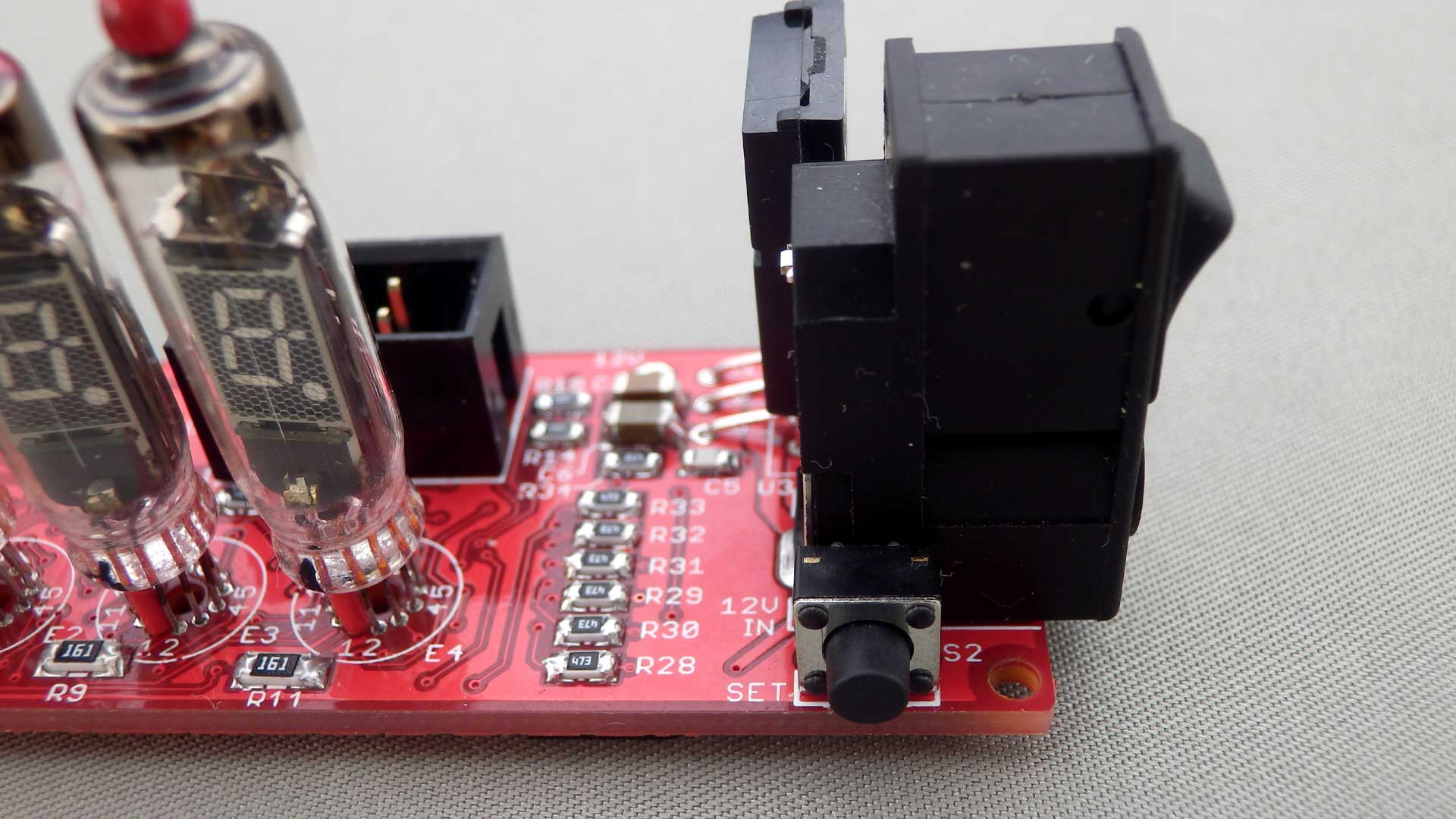

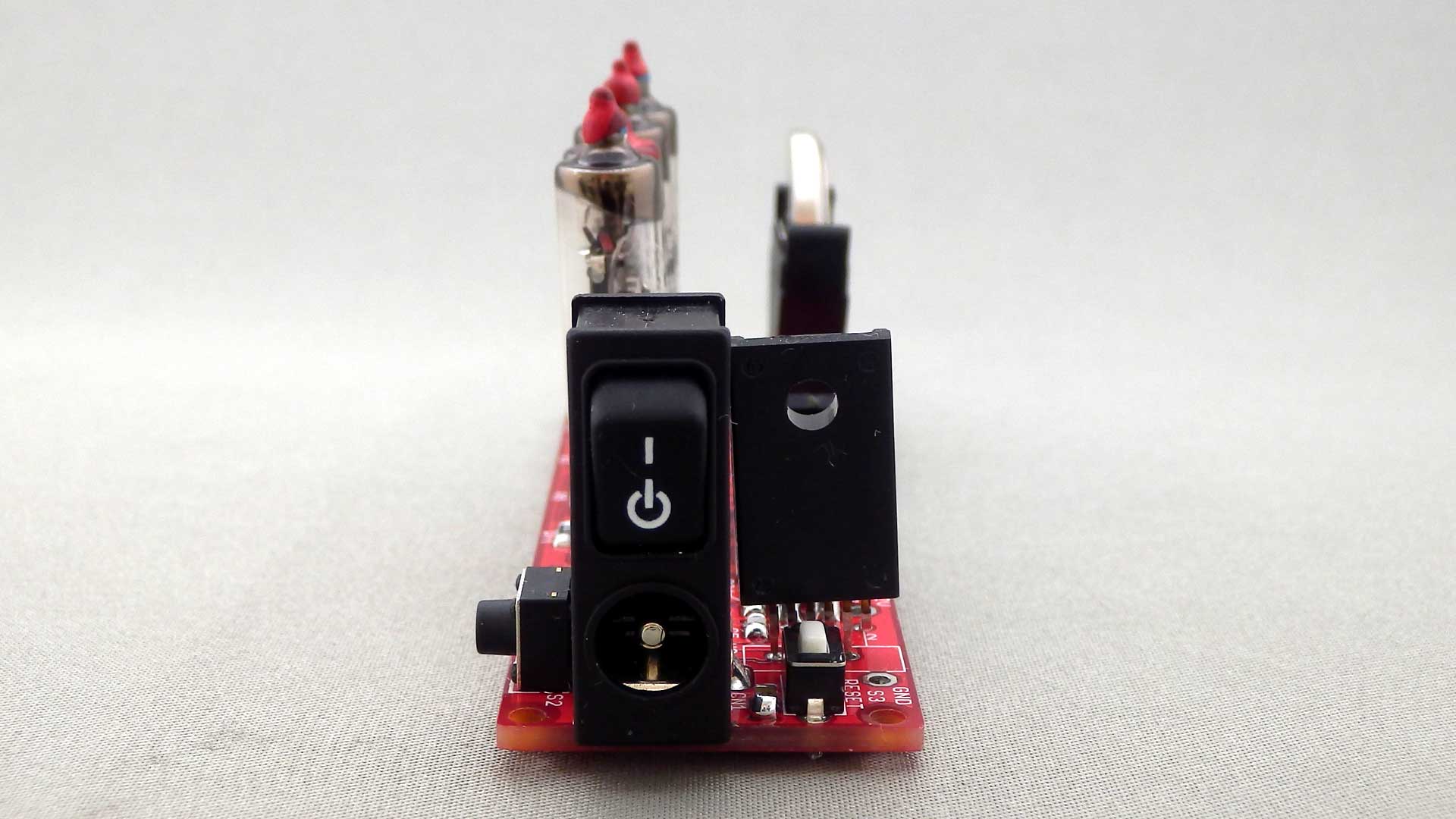

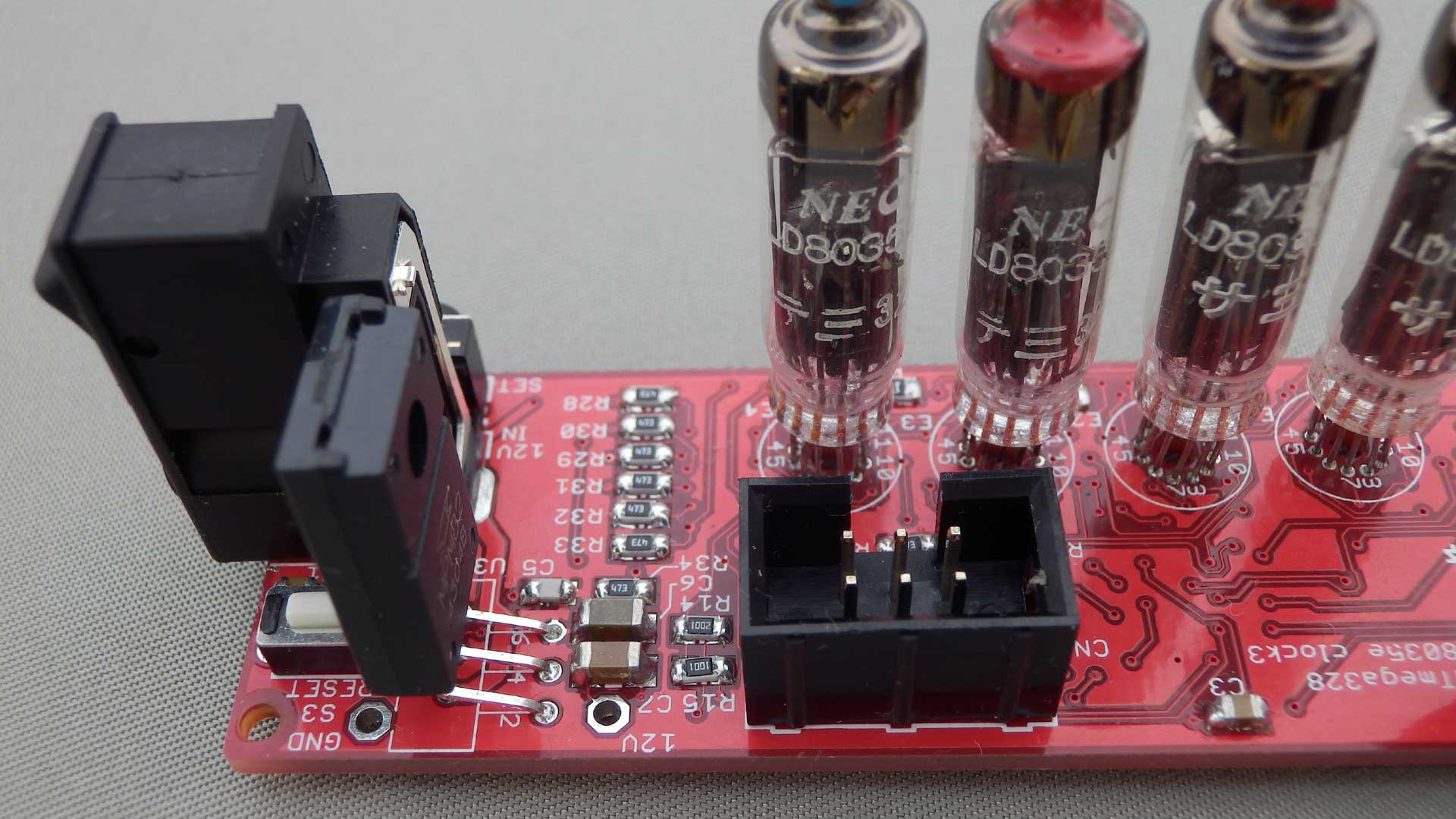

スイッチ付ＤＣジャックの回路が間違い。
ライブラリーが間違っている。取りあえずジャンパーで逃げる。「ＭＪ－Ｒ０２」のライブラリーを修正をする。
「ＭＪ－Ｒ０２」のスイッチ操作は使いにくい。今回基板を小さくする為に使ったが、使い勝手は良くない。スイッチの無いただのＤＣジャックで電源スイッチ無し仕様でも良いかもしれない。
上位桁、下位桁の並びが逆になっている。ソフトを修正をする。

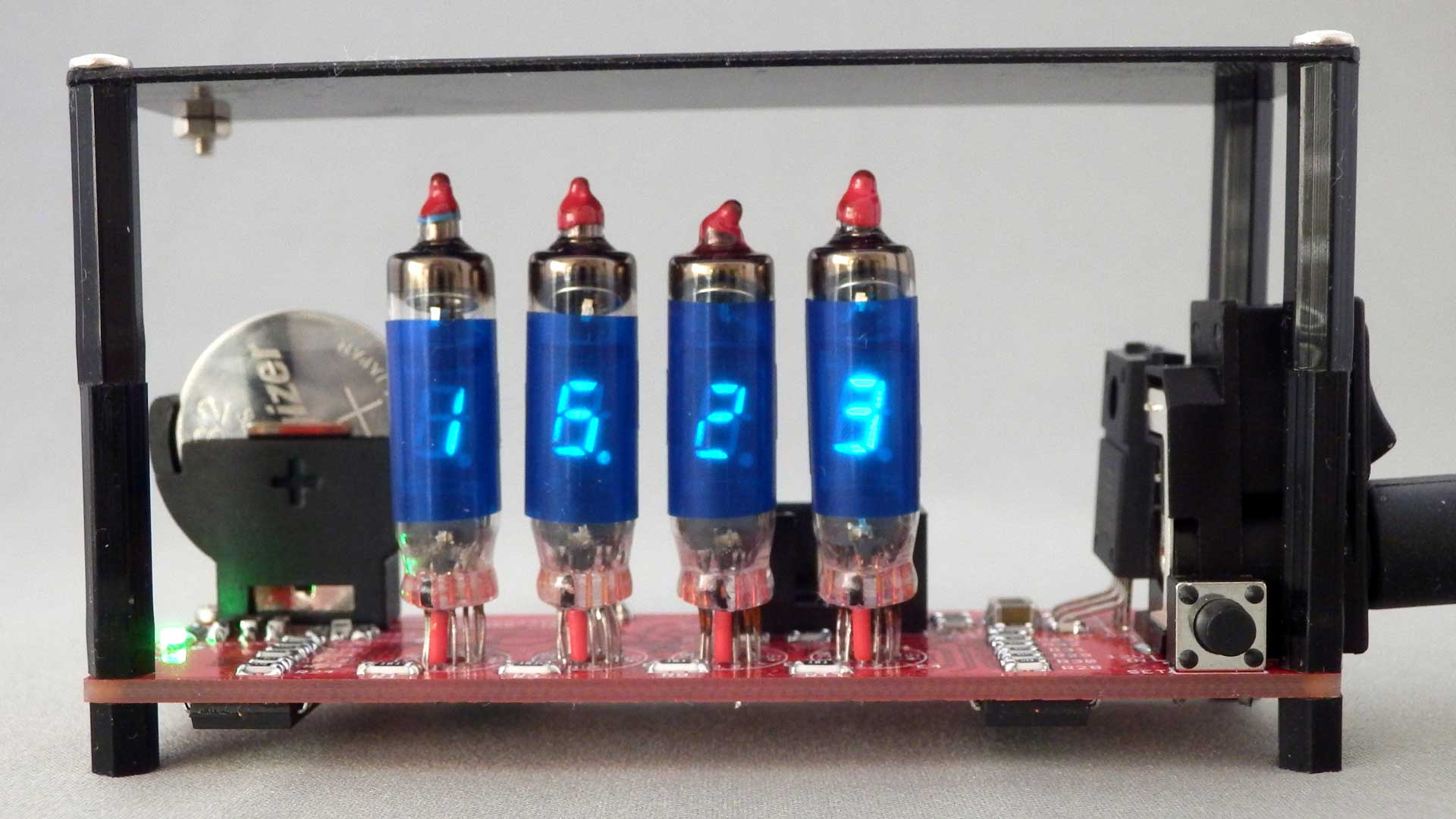

明るさとコントラストが低いので １５Ｖ電源を使い 青色セロファンを巻く事にする。
ＶＦＤとしては セグメント毎の明るさのバラつきも有り、数字の大きさからも ＩＶ－１８に劣る感じがする。但し 回路設計的には楽
- ３月２０日
青色セロファンの巻き方を変更する。プログラムに 特別な表示チェックモード（目ではチラつかない）を追加する。
表示の動画（目ではチラつかない）
- ４月８日

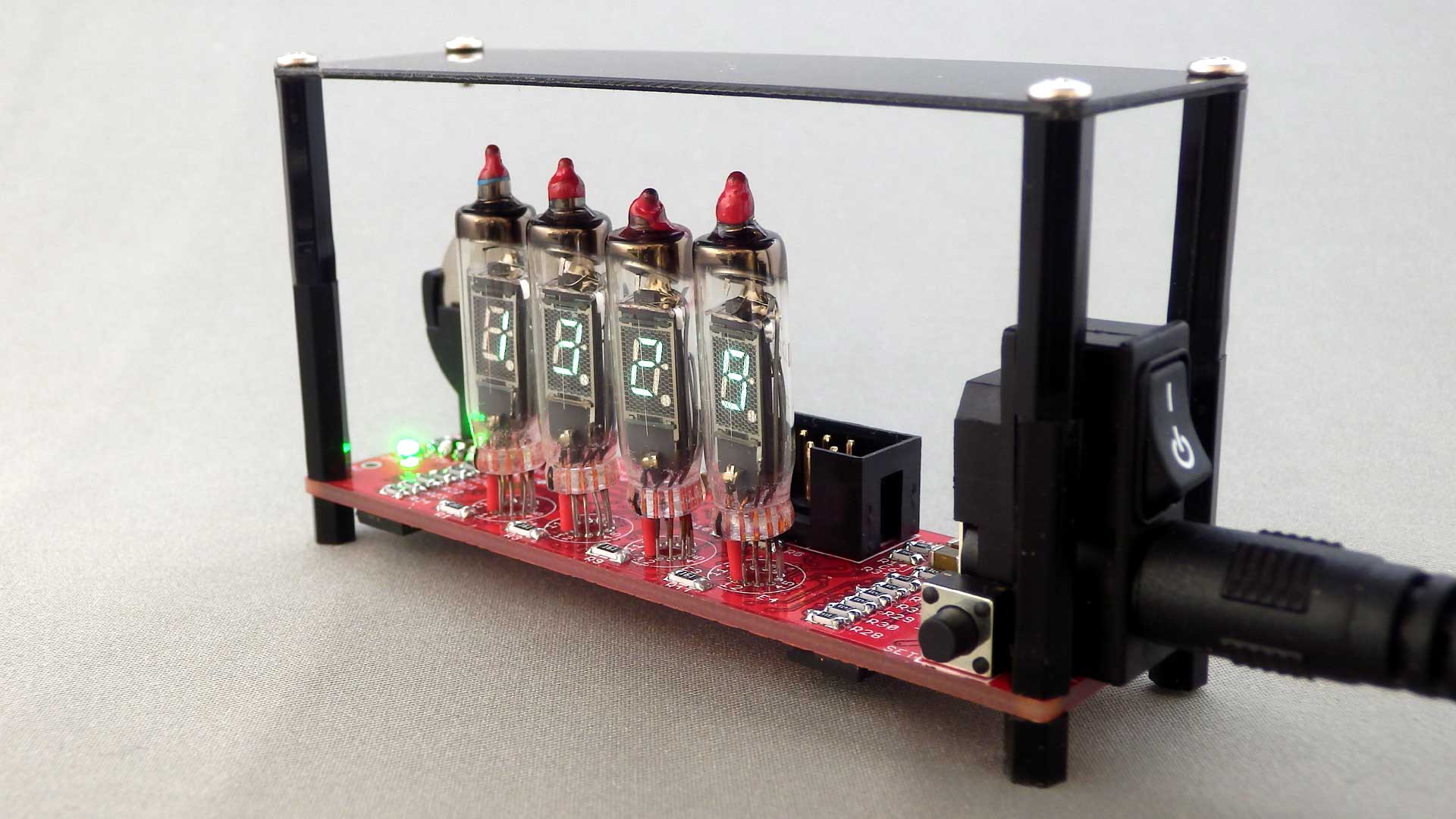

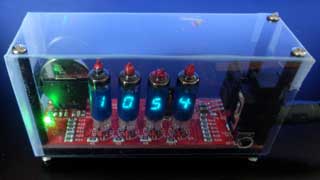

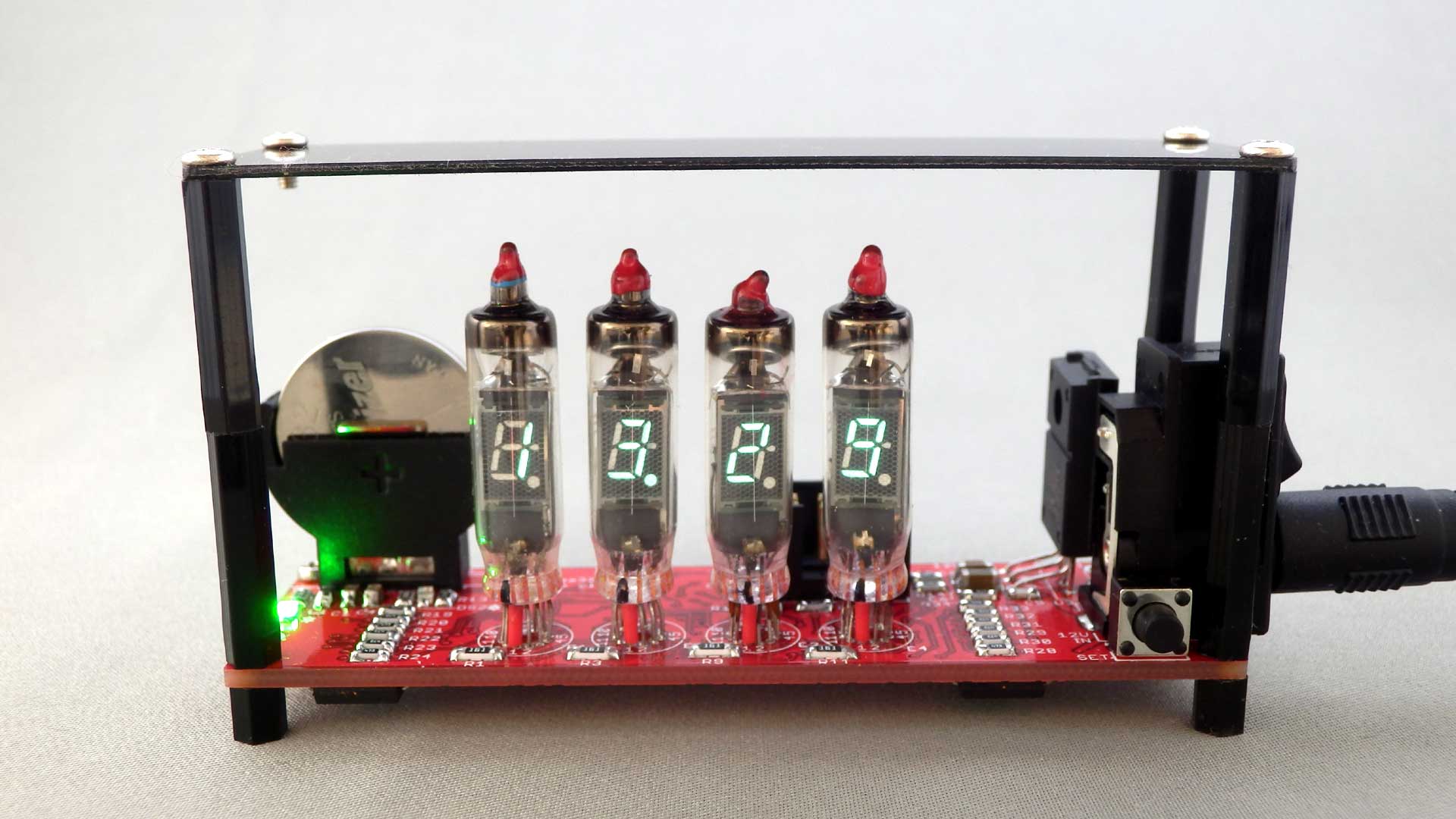

透明塩ビでカバーを作って被せた。これで箱入りと言えるだろう。
- 参考資料
- 部品表、基板（ガーバーファイル）
基板に関してはこのファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
