ＡＴｍｅｇａ３２８を使ったＩＶ－２１で表示をする時計で、外部ＡＣアダプタで動作します。 回路は　ＶＦＤ表示器、ＲＴＣ、２４Ｖ電源回路が有り、ＶＦＤ表示、時刻設定などをＣＰＵが行います。 このＣ言語のプログラムは　電源をＯＮすると　現在の時分秒をＶＦＤに表示します。 動作に関しては取扱説明書を参照してください
ＣＰＵはＡＶＲ ＡＴｍｅｇａ３２８を、ＲＴＣはＤＳ３２３４Ｓを、２４Ｖ電源はＮＪＭ２３６０を、ＶＦＤドライブはＴＤ６２７８３で、 他には　ＩＣ、抵抗、コンデンサ、ダイオード、トランジスタを使います。 ＶＦＤ表示器は現在の時刻表示と、設定に使います。
（ＶＦＤ、コネクタ、スイッチを除き　部品は表面実装品です）

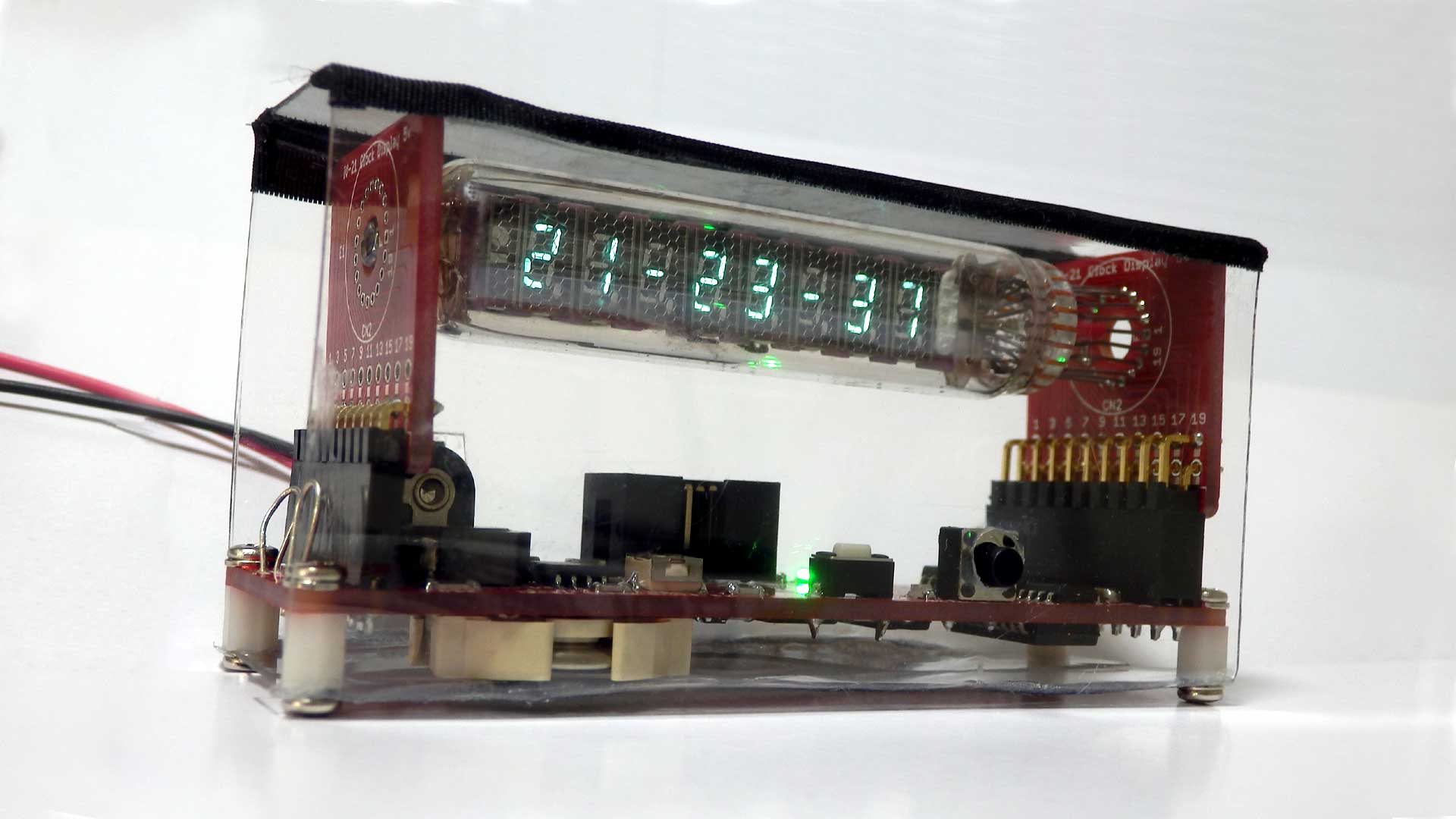

塩ビを曲げてカバーを作り、それを被せました。完全ではないですが箱入りみたいになりました。

制作に関するメモ
