- 発想 ２０１６年５月２６日
- 構想 ２０１６年５月２６日
- ５月２６日
ＶＦＤは「ＩＶ－２１」で回路的にはＬＤ８０３５時計の桁数を多くする為にＢＩＮ－ＤＥＣデコーダを追加する。言い換えればＩＶ－１８時計の入力電源電圧を１２ＶにしてＶＦＤの電源はその１２Ｖで、５Ｖ周りをその１２Ｖから作る。
プログラムはＩＶ－１８と同じで動くような気がする。
- 実装についての考え
- ５月２６日
基板寸法としてはＬＤ８０３５時計と同程度にしたい
- ５月２９日
ヒータの駆動方式で データシートでは直流駆動は推奨しないと書いてある。取りあえずは動くと思うが、寿命などに影響が有るのかもしれない。フルブリッジの駆動を考える必要が有るかもしれないが、
ヒータの直流駆動方式で取りあえず回路とパターンは書く。
- ６月２３日

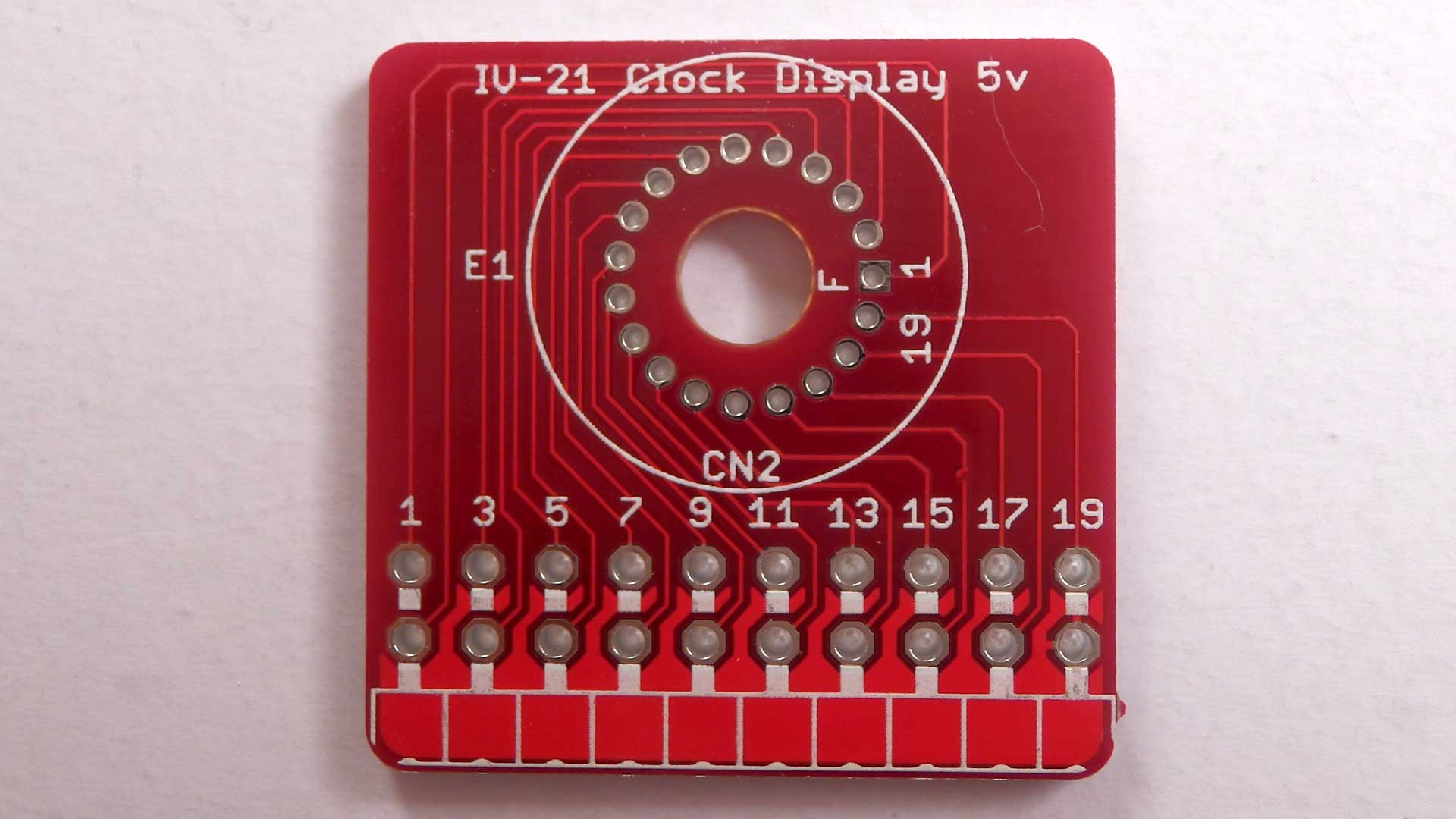

ヒータの駆動方式で ＩＶ－２１直付と分離と両方の回路図、パターン図を描いたが、どちらにするか？ 形から考えると分離型の方が良さそうだが、基板代が２倍近くになる。どうするか？
分離型の基板には まだ部品面にスペースが有りそうなので フルブリッジの回路も入るかもしれない。入れるとしたら実験が必要だろう。回路図だけ書いて見切り発車するか。
- ７月９日
ヒータの駆動をフルブリッジ方式でやったが ２０Ｖ以上掛けないと実用的な明るさでセグメントが光ってくれない。これが本当なのだろう。
ＩＶ－１８と同じ回路にする必要が有りそう。今の基板サイズに入るか？ 入らない場合はオーバースペック承知で２０ＶＤＣジャックに２４Ｖを掛けるか？
- ７月１５日
ＩＶ－１８と同じＤＣ－ＤＣコンバータで２４Ｖを作ることにする。
- ７月１８日
２桁ニキシー管時計、パルス出力と一緒に基板を作る事にした。
- ８月９日
電源ＬＥＤが明るすぎるので４７ｋΩから２２０ｋΩに変更。Ａ／Ｄの精度を上げる為基準電圧を１．１Ｖに変更し、２４Ｖ分圧抵抗を１０ｋΩから４７ｋΩに変更
- 現状
- ５月２６日
ＶＦＤ－２１は２本購入した。１本壊してしまったので残り１本しかない。
- ５月２９日
ヒーターは直流で回路図は書いた。
- ６月２日
予備としてもう１本頼んだ。（６月１２日届いた）
- ６月１８日

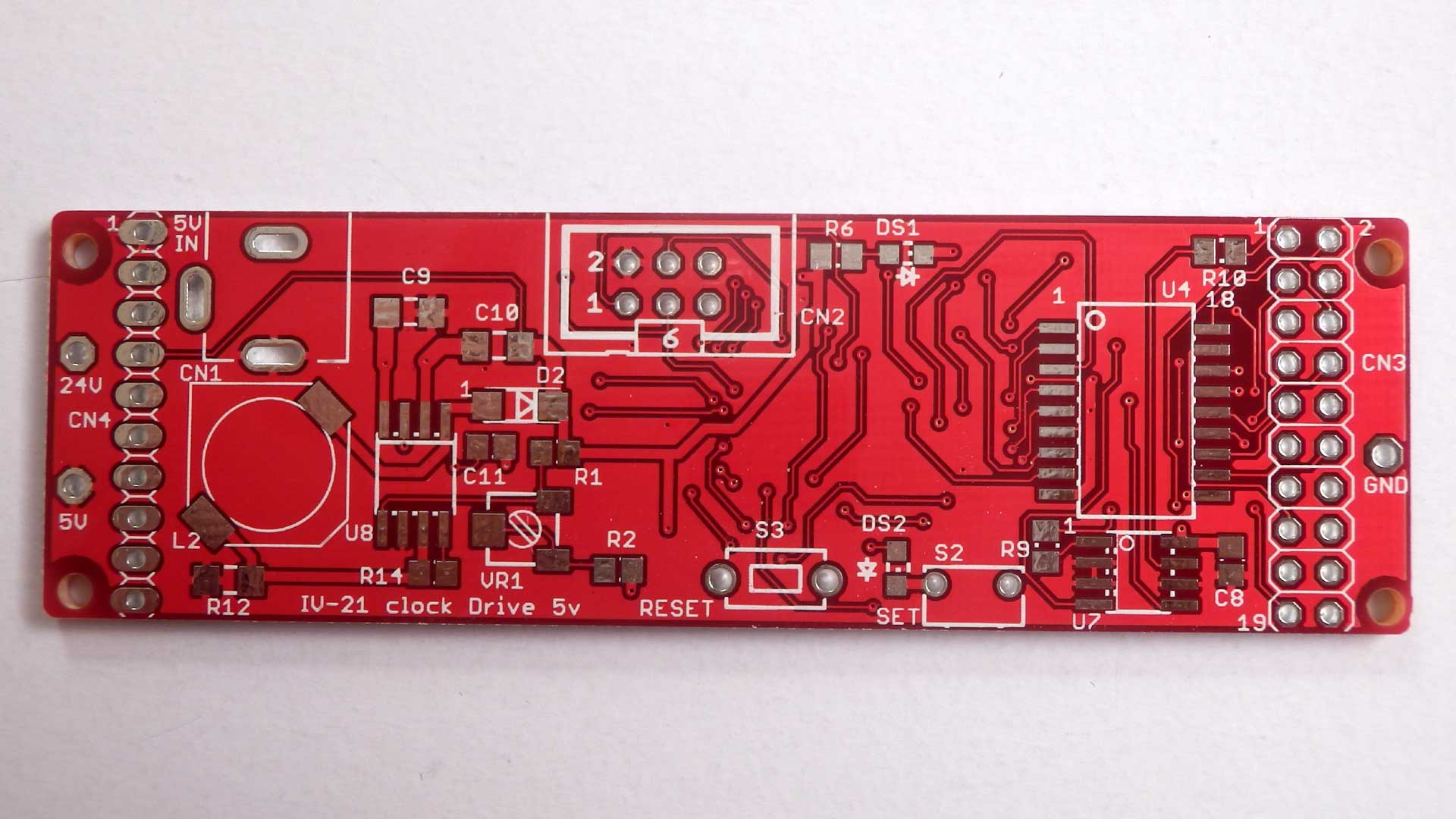

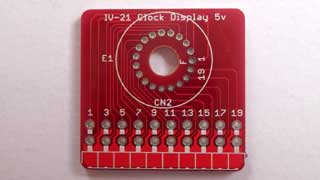

ヒータの直流駆動方式で、ＩＶ－２１直付で 回路とパターンは書いた。
- ６月２２日

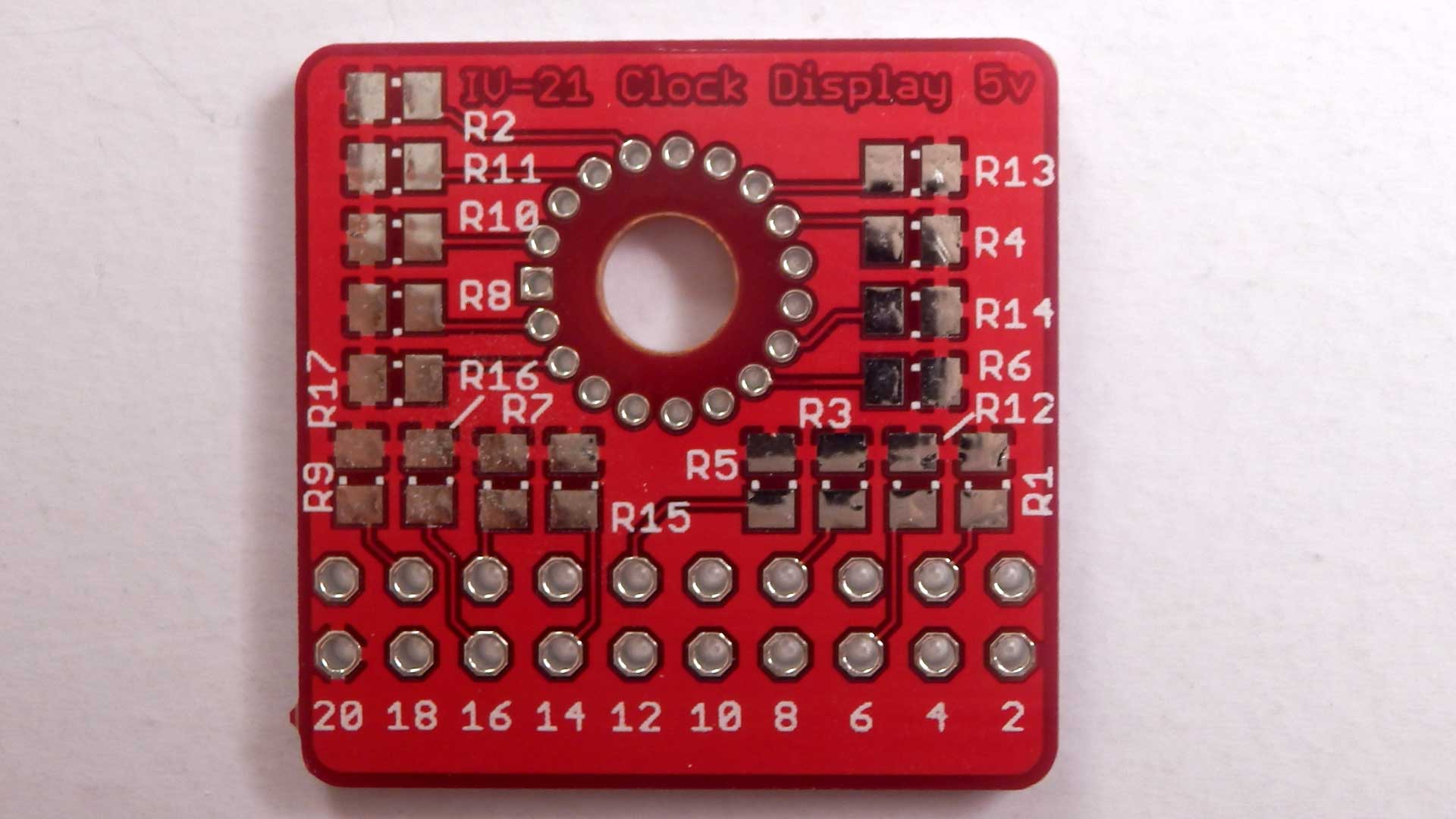

ヒータの直流駆動方式で、ＩＶ－２１分離で 回路とパターンは書いた。
- ７月９日
ヒータのフルブリッジ駆動方式では、アノードとグリッド電圧が１２Ｖで光らなかった。１５Ｖ辺りからうっすら光って２０Ｖぐらいになれば使えるかなという感じ。
つまり規格表の２７Ｖを掛ける必要が有るのだろう。
- ７月１１日
仕事が入ったので 取りあえず外部電源５Ｖ ＤＣＤ－ＤＣコンバータで２０～３０Ｖ昇圧回路を追加した時点で中断する。
基板図はまだできていない。ＶＦＤ各端子のプルダウン抵抗は表示部に移動の必要が有るかもしてない。
- ７月１５日

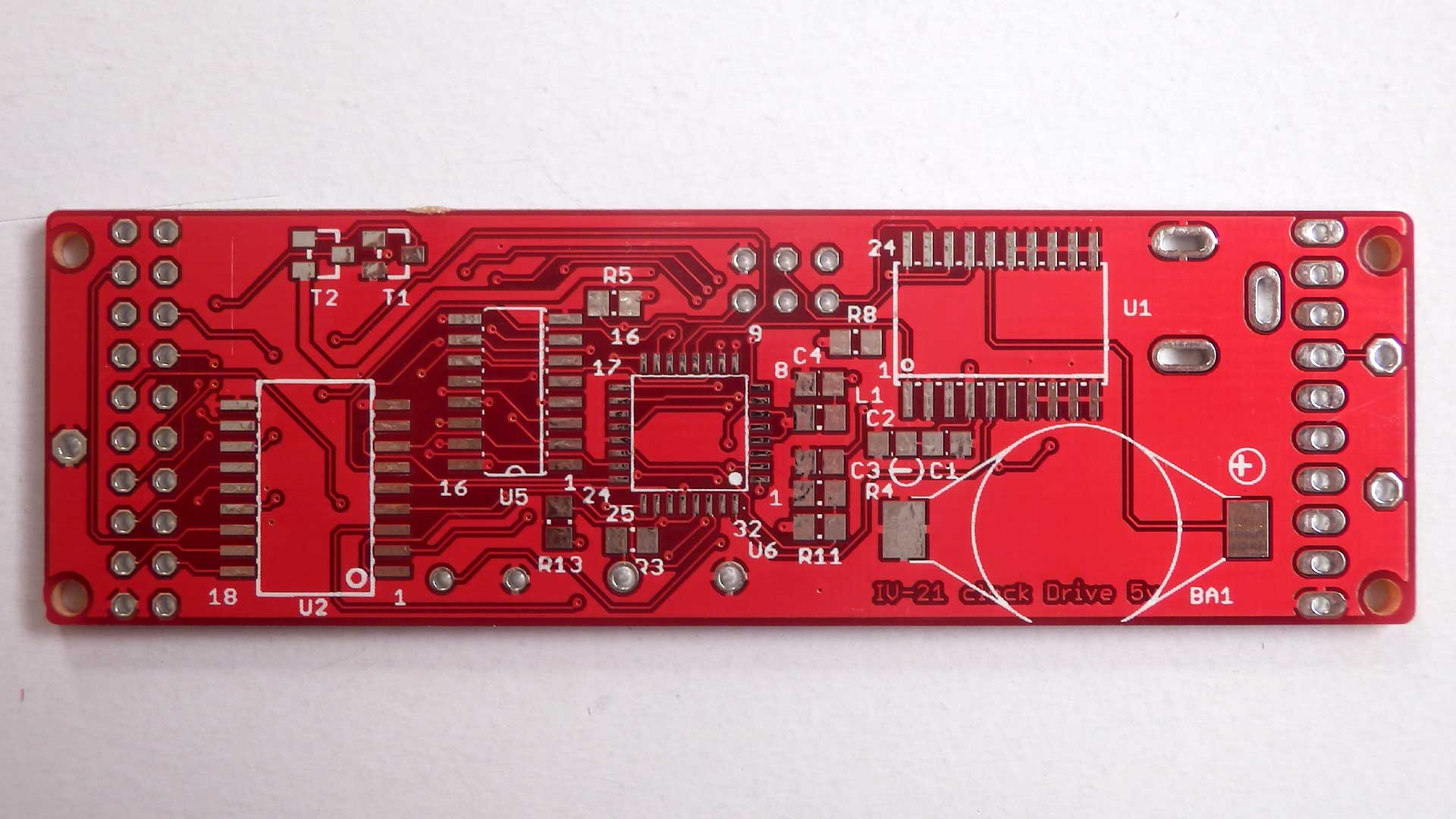

ＤＣ－ＤＣコンバータで５Ｖから２４Ｖを作る回路にしてＤｒｉｖｅ基板は書けた。プルダウン素子は表示基板にした。
- ７月１７日

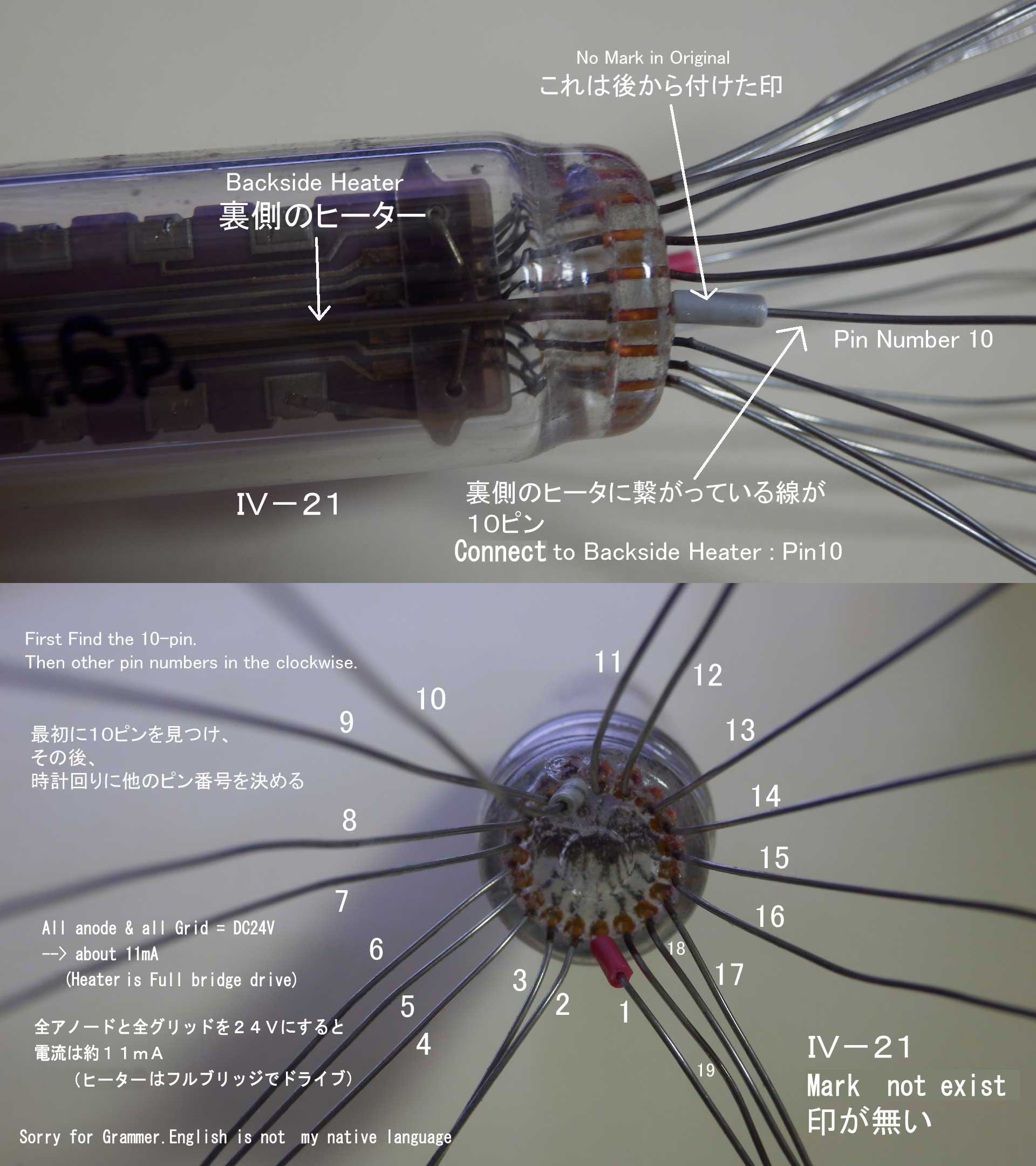

電流を測った。ＤＣ２４Ｖで全桁、全セグメントを点灯して１１ｍＡになった。（フルブリッジでヒーターを起動した時）
- ７月１８日

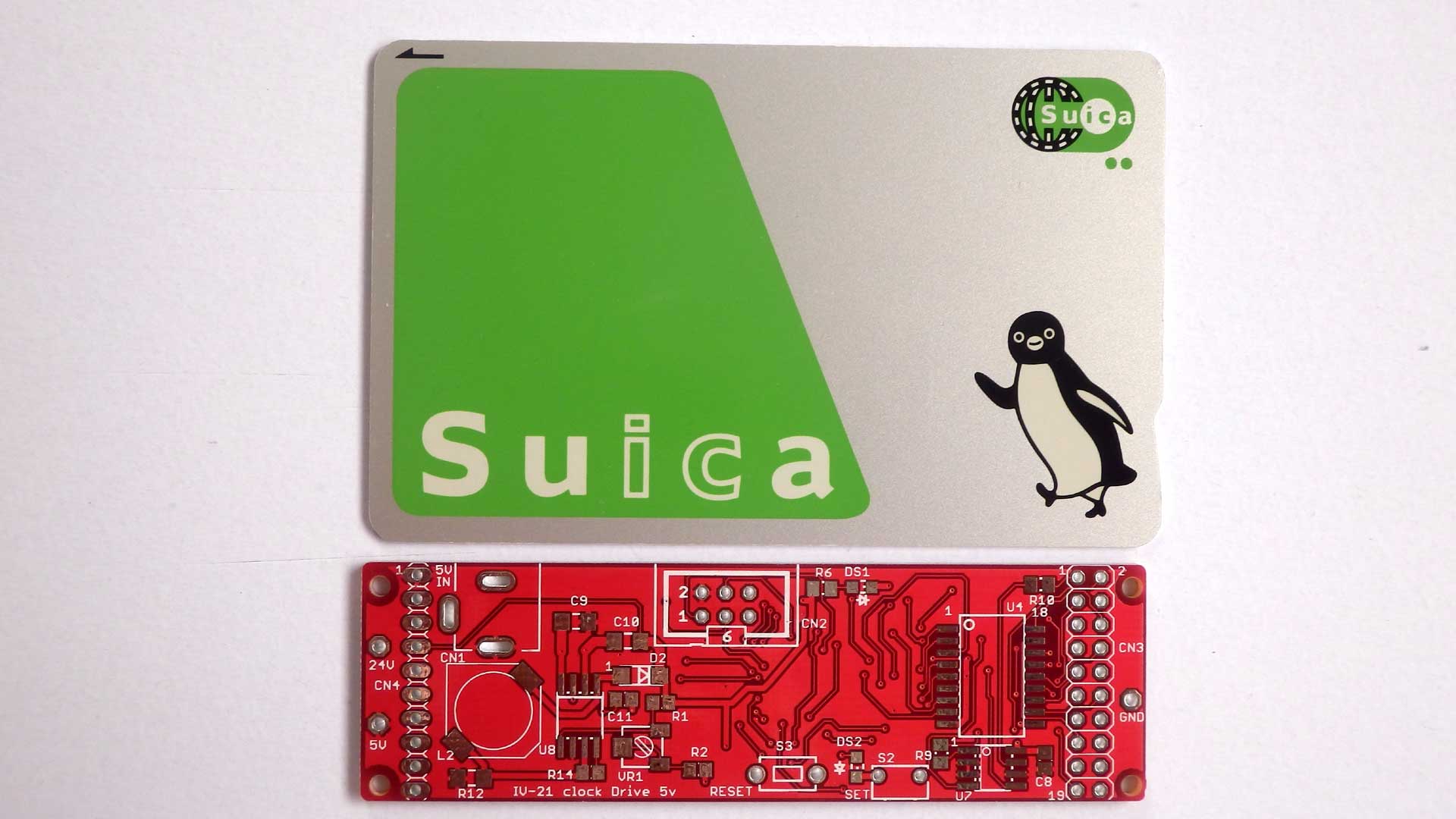

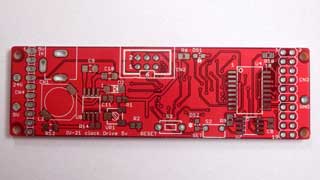

朝にＥｌｅｃｒｏｗに２桁ニキシー管時計、パルス出力と一緒に基板を頼んだ。今回配送はＯＣＳにした。
- ７月２３日
昼ごろに佐川急便から届いた。２桁ニキシー管時計の所にも書いたが、実質値段が１ケタ違って 所要日数も大体同じだとＥｌｅｃｒｏｗになってしまう。
まだ 仕事が終わらないので組立には入れない。
- ８月１日
仕事が一段落したので２桁ニキシー管時計、パルス出力と合わせて不足部品を頼んだ。
- ８月３日
部品が揃い始めたので基板に部品を２桁ニキシー管時計、パルス出力と一緒に付け始める。まだ全部は付かない。
- ８月４日

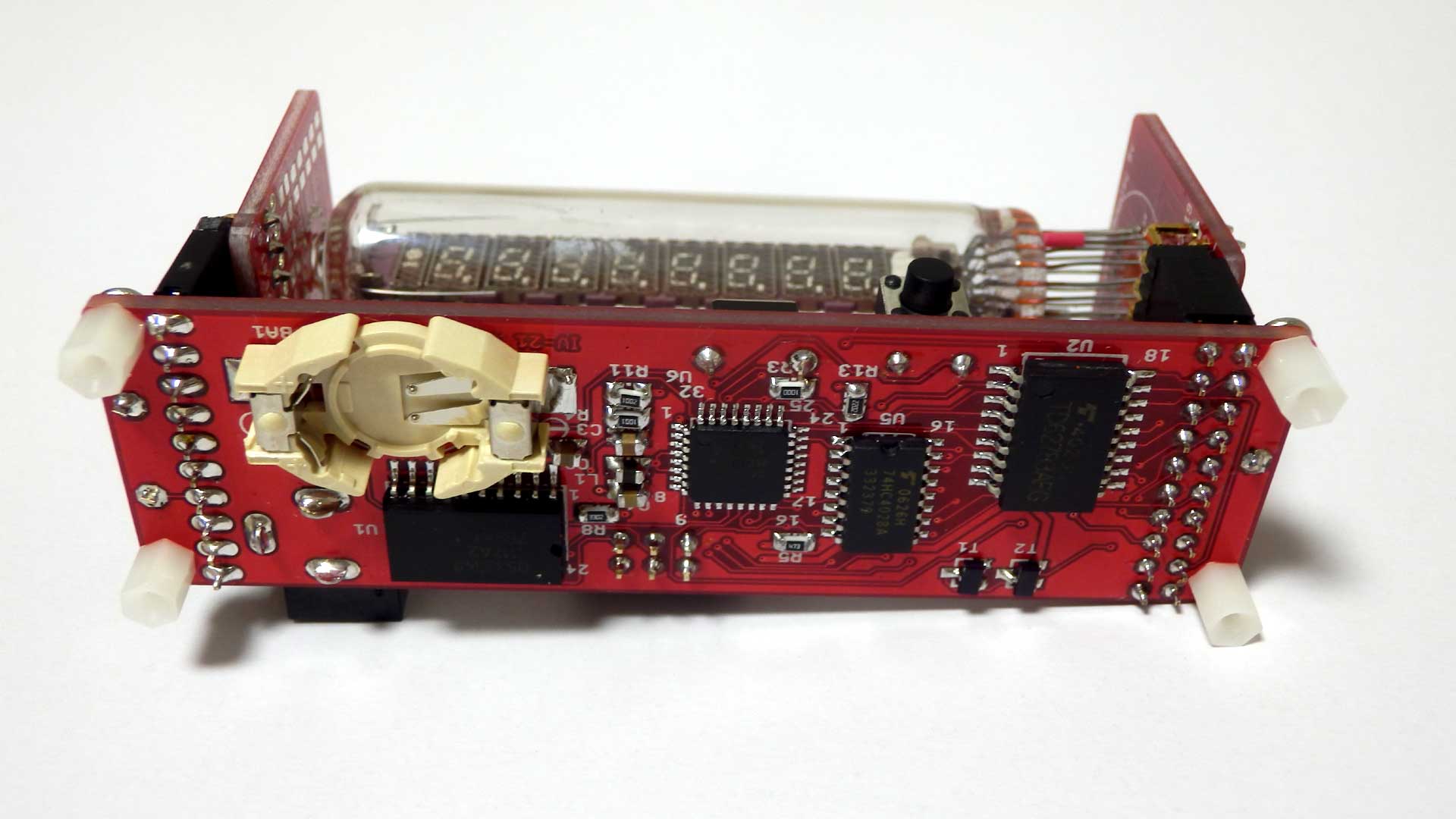

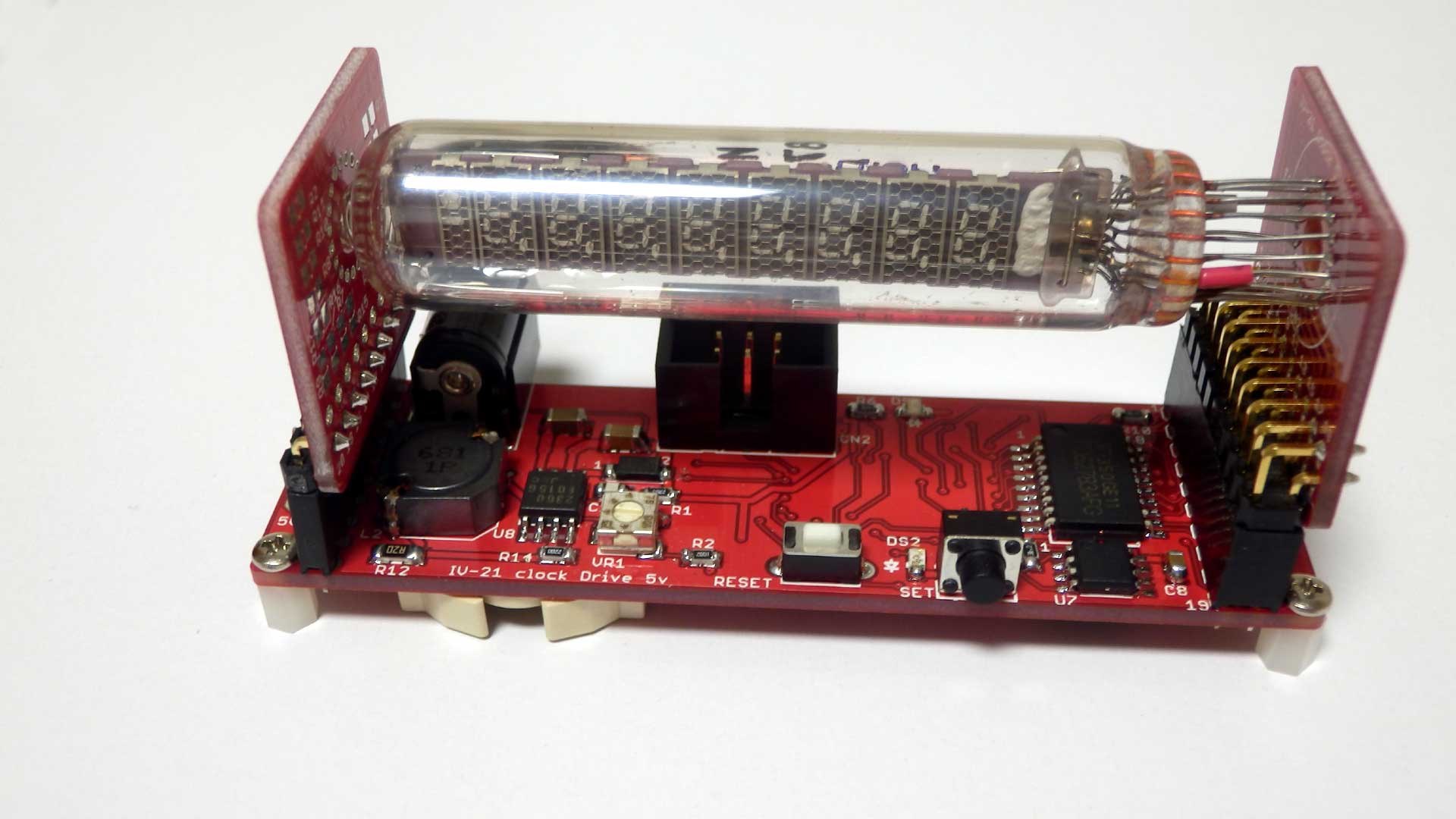

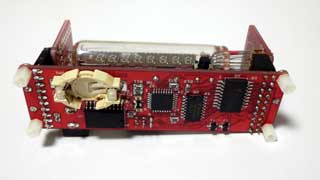

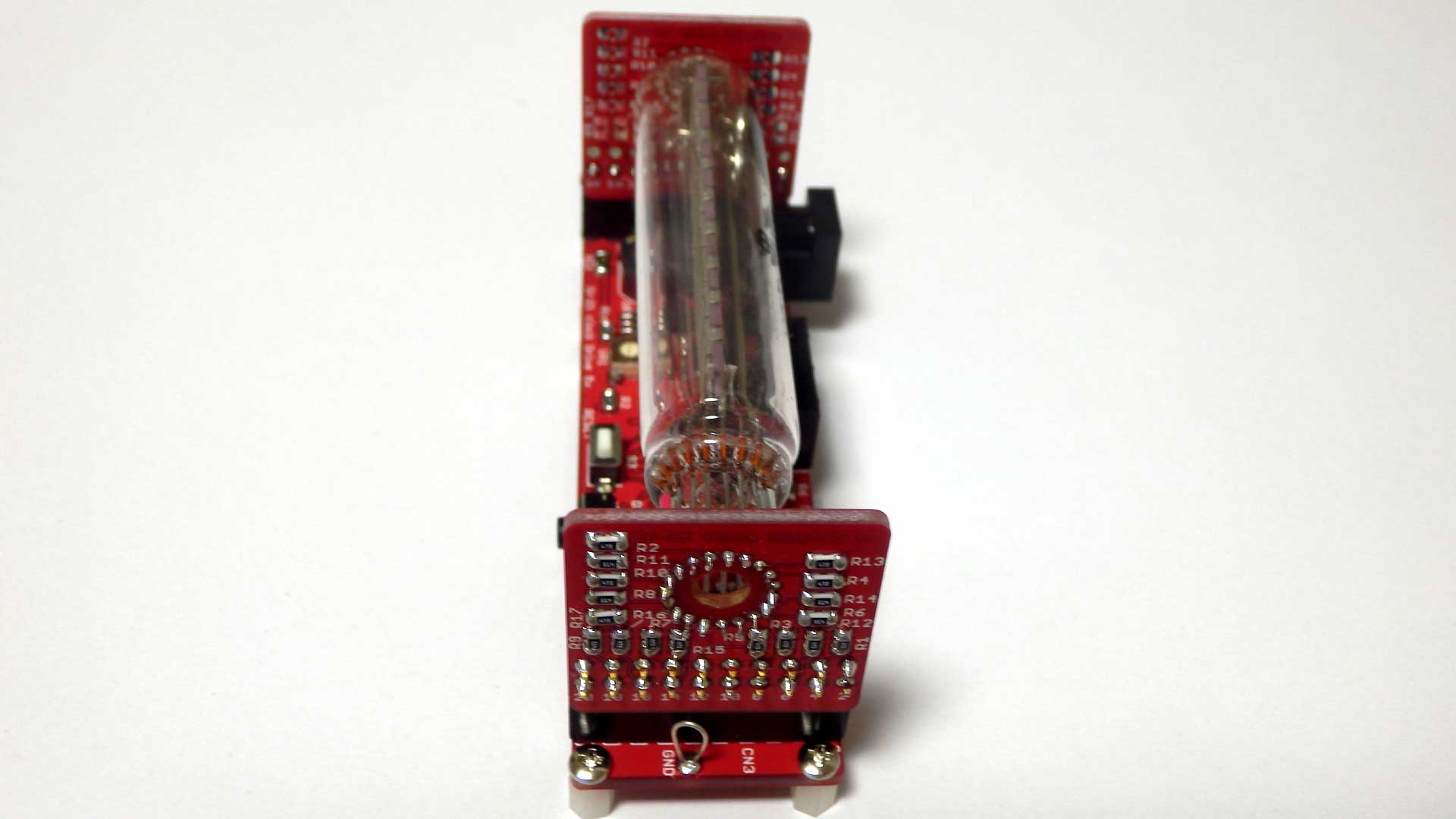

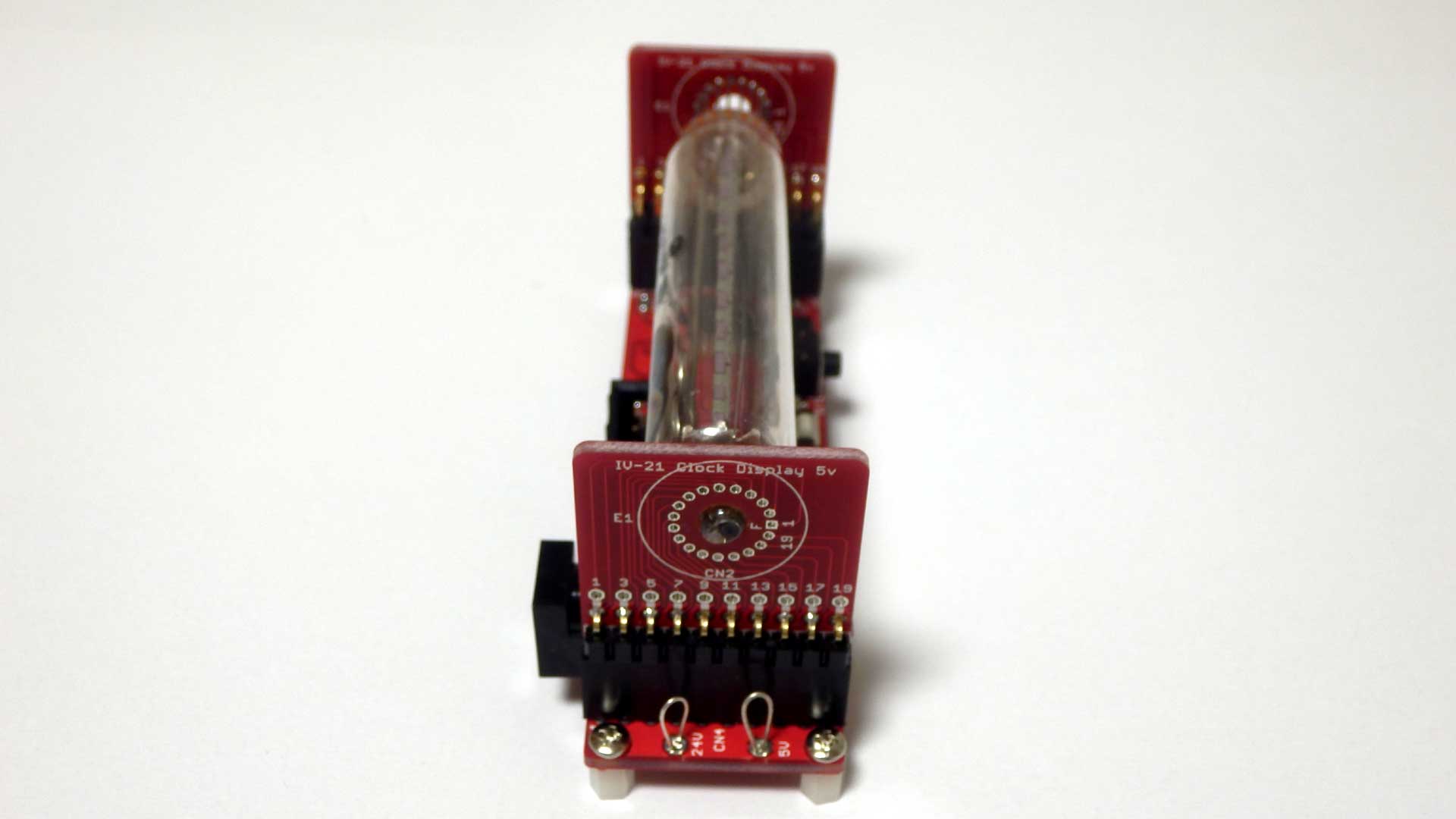

部品が揃ったので組み上げたが 恰好が悪い。まだ電源ＯＮしていない。
- ８月８日

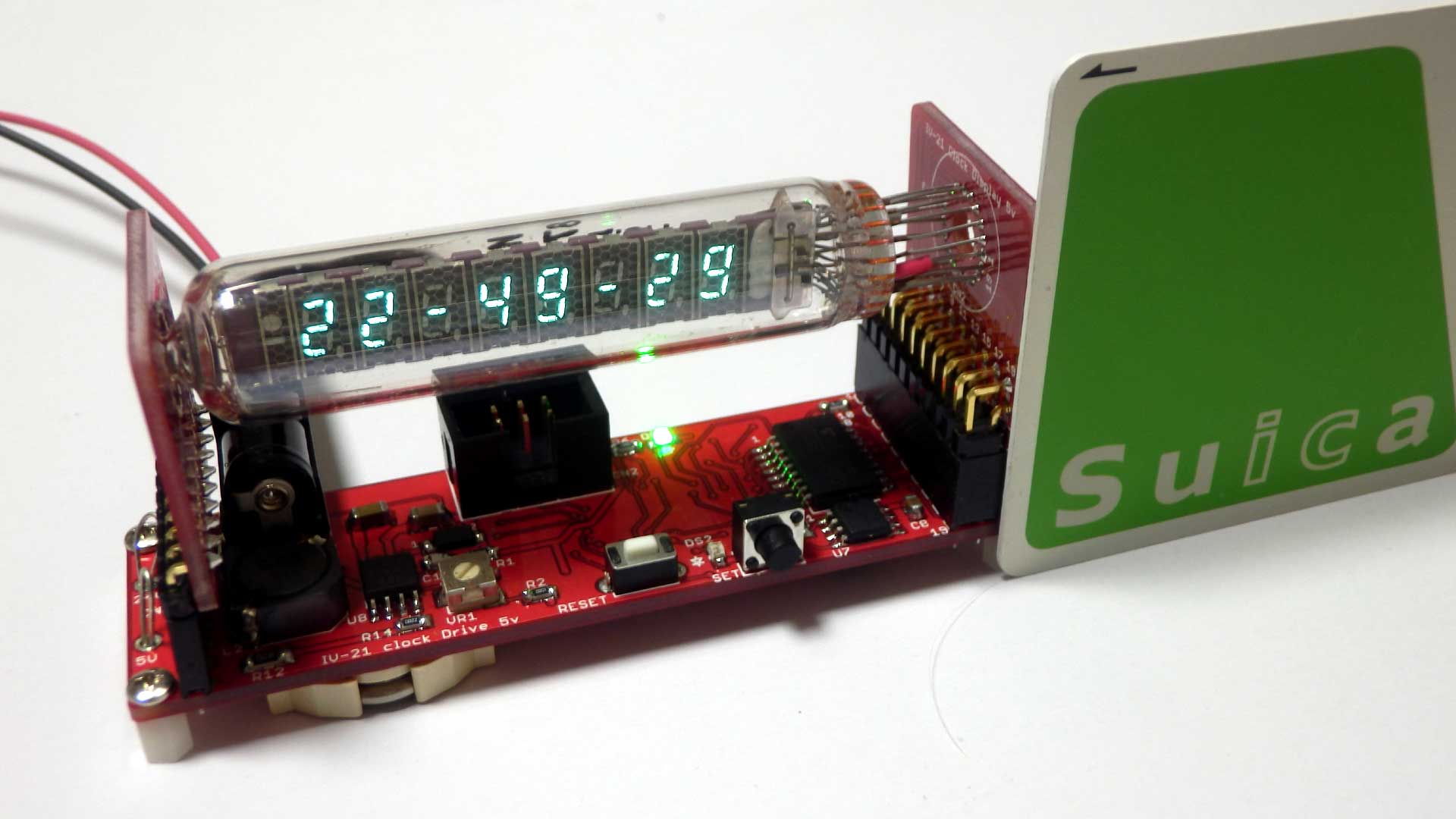

電源ＯＮした。ＩＶ－１８からＩＶ－２１への修正を加えたプログラムを書き込んだ。基本的には動作ＯＫ。２４Ｖ電圧の表示がまだ
- ８月９日
２４Ｖ電圧表示ＯＫ。電源ＬＥＤが明るすぎるので抵抗を４７ｋΩから２２０ｋΩに変更。Ａ／Ｄの精度を上げる為基準電圧を１．１Ｖに変更し、Ａ／Ｄ用２４Ｖ分圧抵抗を１０ｋΩから４７ｋΩに変更
- ８月１３日

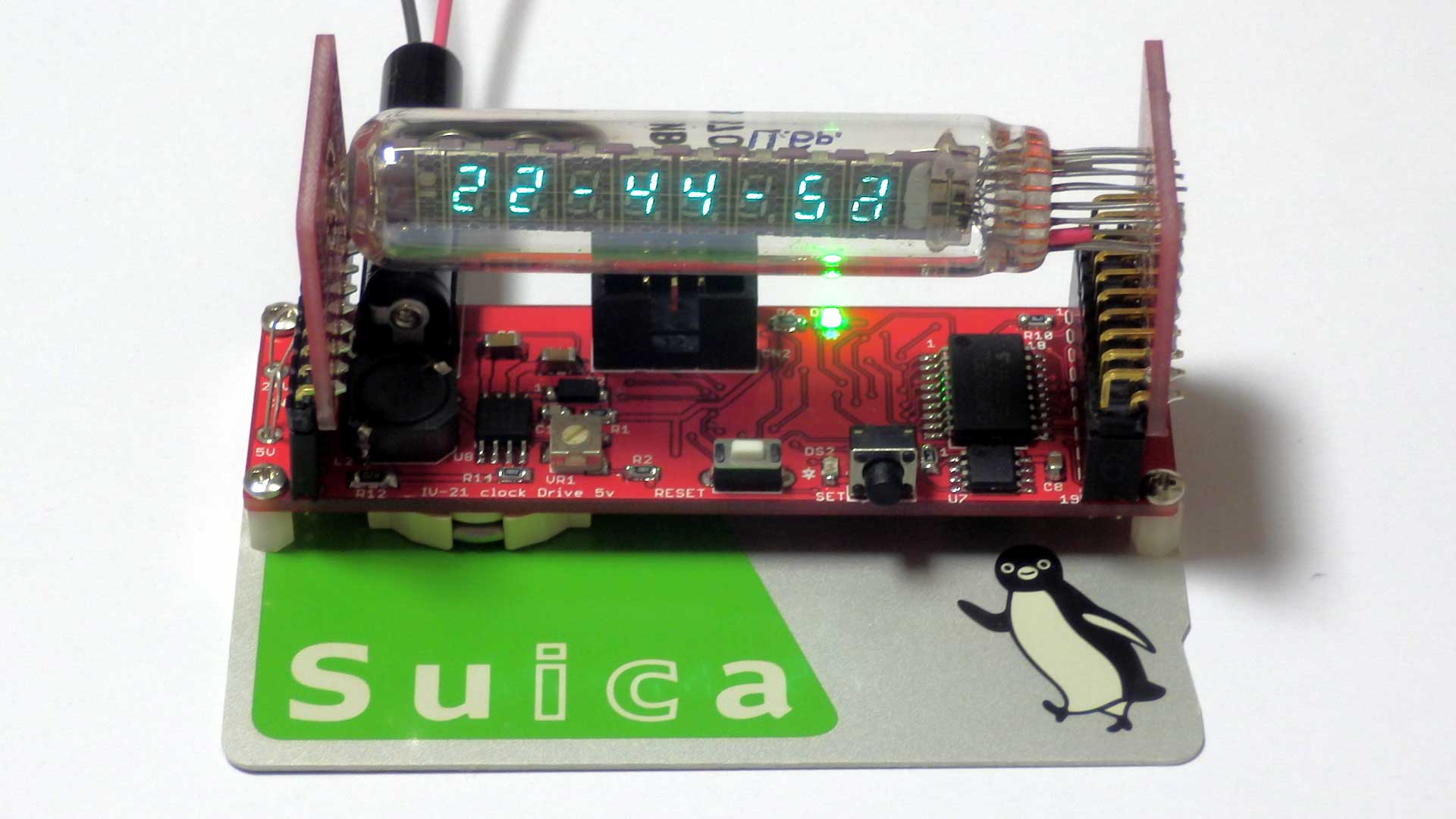

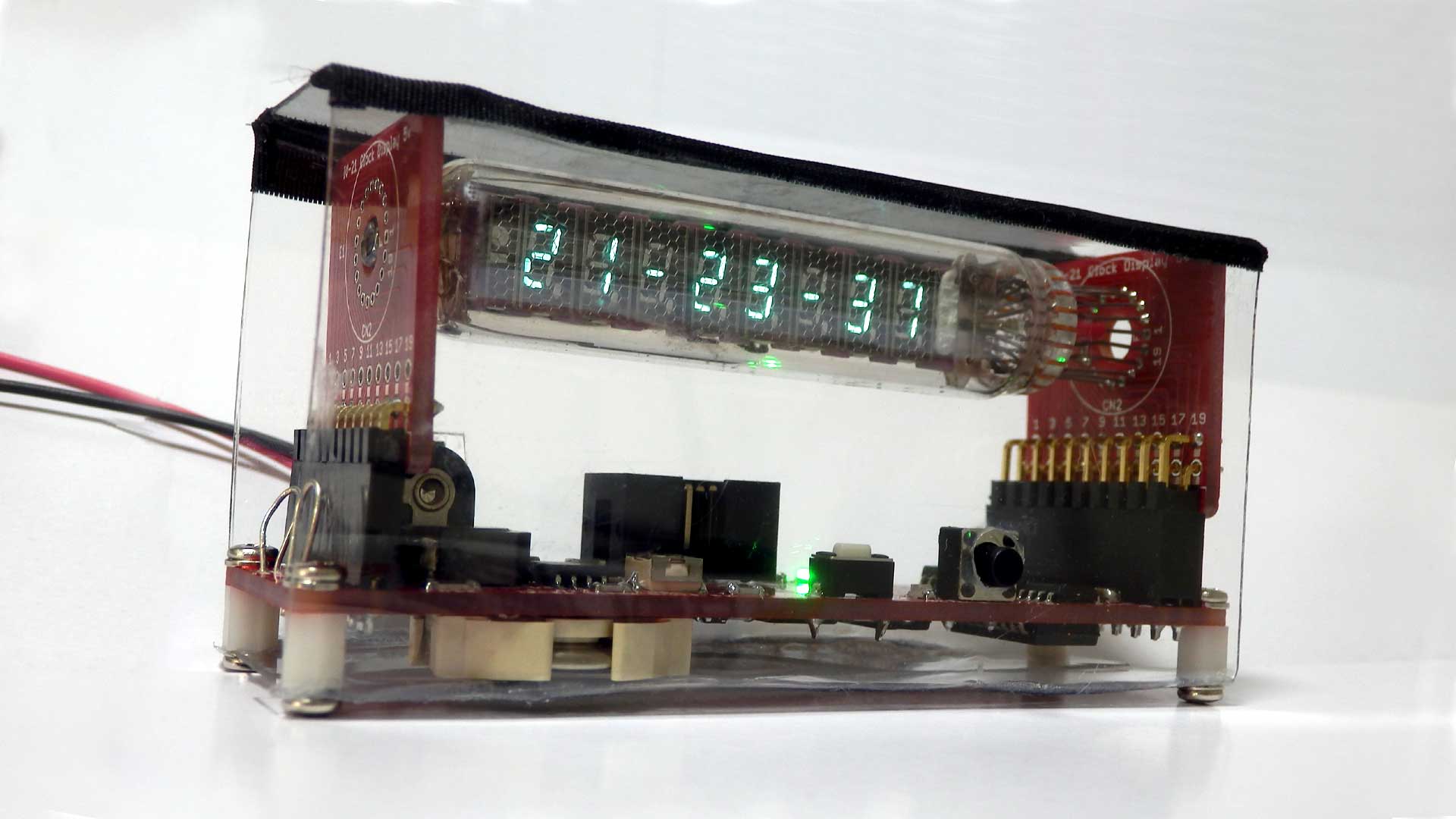

塩ビを折り曲げたカバーを付けました。完全ではないが箱入りみたいになりました
