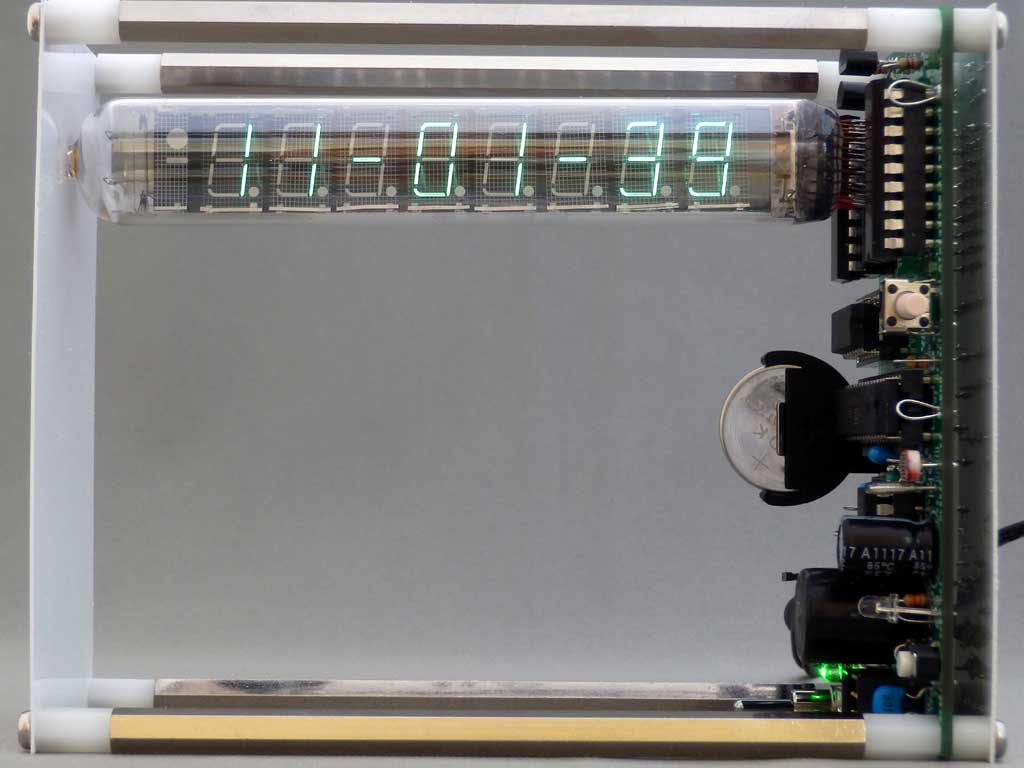

ＩＶ－１８時計(ИВ-18)
 |
 |
 |
 |
|
ＡＴｍｅｇａ３２８を使ったＩＶ－１８で表示をする時計で、外部ＡＣアダプタで動作します。 回路は ＶＦＤ表示器、ＲＴＣ、３０Ｖ電源回路が有り、ＶＦＤ表示、時刻設定などをＣＰＵが行います。 このＣ言語のプログラムは 電源をＯＮすると 現在の時分秒をＶＦＤに表示します。 動作に関しては取扱説明書を参照してください ＣＰＵはＡＶＲ ＡＴｍｅｇａ３２８を、ＲＴＣはＤＳ３２３４Ｓ（表面実装品）を、３０Ｖ電源はＮＪＭ２３６０を、ＶＦＤドライブはＴＤ６２７８３で、 他のＩＣ、抵抗、コンデンサ、ダイオード、トランジスタを使います。 ＶＦＤ表示器は現在の時刻表示と、設定に使います。 この時計は箱入りとは言えず、枠組みまでの物です。ＶＦＤ表示器がどの様な物か知りたかったのが作る動機でした。 制作に関するメモ |
|||
