ニキシー管チェッカー

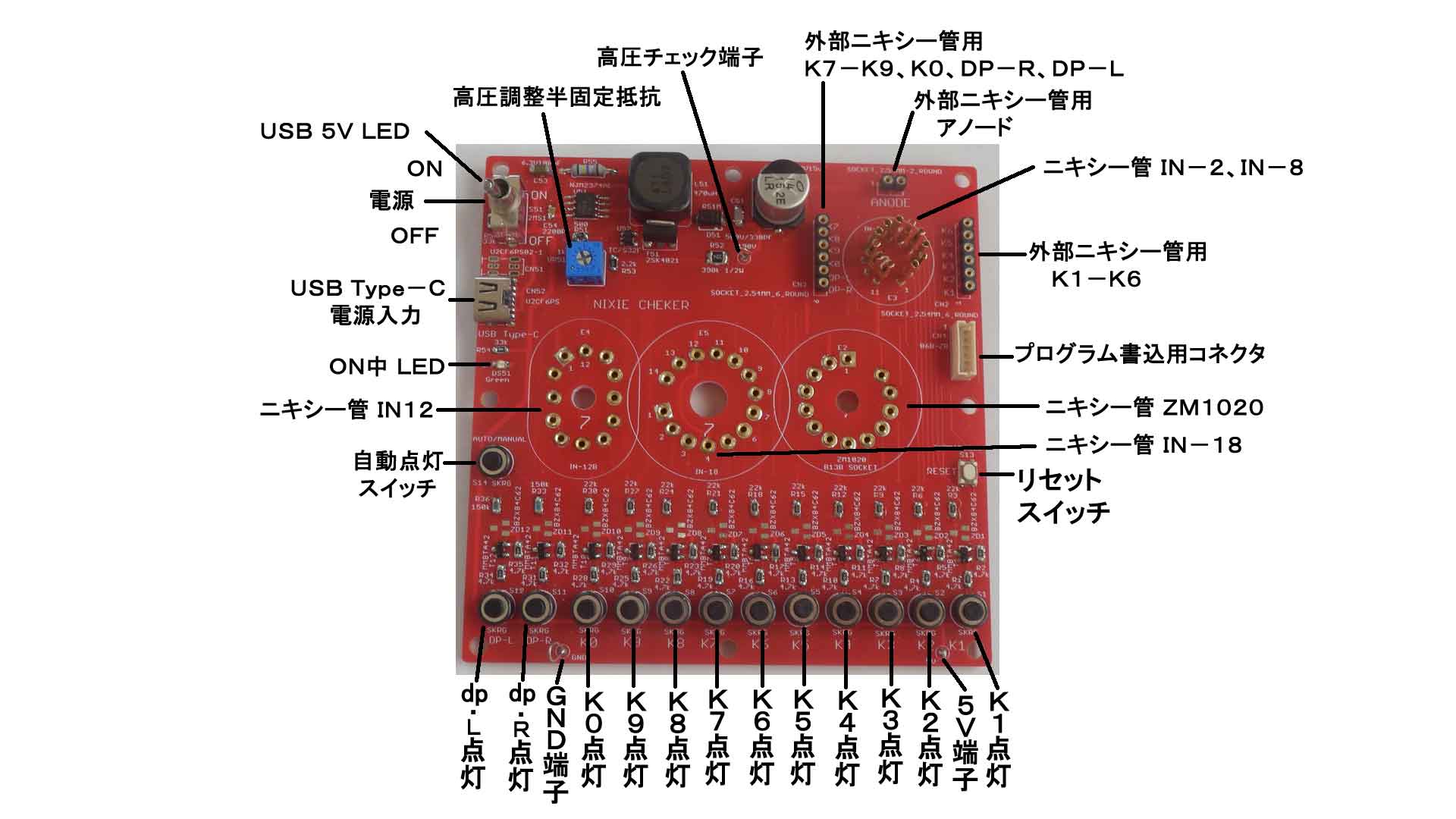

外観 回路図 パターン図 基板説明

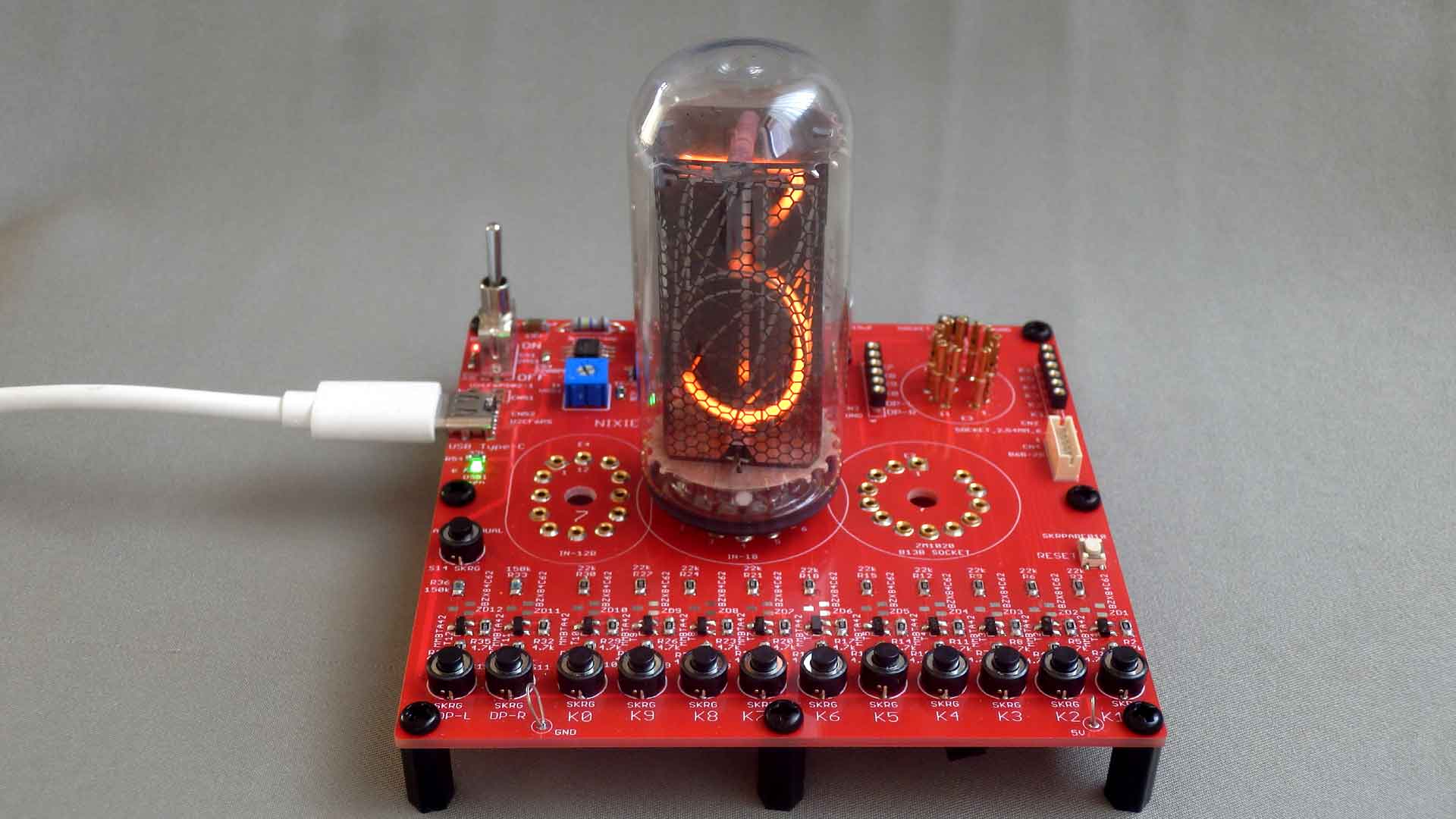

 PIC16F1827を使ったニキシー管の動作チェックをする物です。
 回路(circuit diagram)は ニキシー管の数字を手動で点灯させるスイッチと 点灯を自動制御をCPUが有ります。  このC言語のプログラム(Source program)は、 手動スイッチ(K1-K9,K0,do-R,dp-L)が押されるとそれぞれのスイッチに対応したニキシー管の数字(Nixie Number ON)が点灯します。
自動点灯スイッチ(AUTO Switch)が押されると、K1-K9、K0、DP-R、DP-L(Nixie Number Aequential ON)を順番に点灯させます。 点灯途中で自動点灯スイッチを押すとその点灯場所で止まります。 基板のスイッチ等の説明は基板説明を参照してください
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。
