電源は５ＶでＵＳＢＴｙｐｅ－Ｃで貰いたい。スイッチはタクトスイッチを１２個並べる。ニキシー管を取り付ける所は、ソケットなしの物様に ＩＣソケットの１ピン分を丸く並べれば良いだろう。ソケット有り用には２．５４ピッチのソケット１ｘ７を左右に１つづつ用意して、その上に アダプタ基板を挿せばよいだろう

ソケットを使う物は　今持っている物では　ＩＮ－１、ＩＮ－２、ＩＮ－８、ＩＮ－１２、ＩＮ－１８、ＺＭ１０２０になる。 ソケット無は　今持っている物では　ＩＮ－１４、ＩＮ－１６、ＩＮ－１７、Ｚ５７３Ｍ（これは動作中の物だけなのでチェックは出来ない）になる。 左右のドットの無い物と有る物とが　存在する。

回路図を書き始めたが、５Ｖ入力の時はコイルが４７０ｕＨになる。スルーホールの物が秋月では売っていない。 しようがないから基本的にはＳＭＤにする。スイッチ、コネクタ等はスルーホールになるだろう。

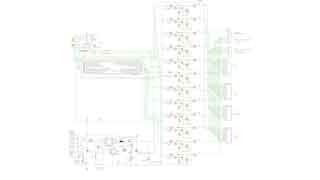

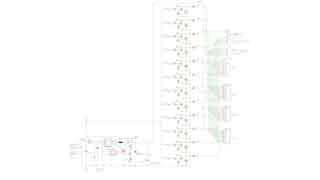

回路図を書き終わった。基板図は　まだ手付かず。

基板図を検討しているが、管によって結構ピン配置が違っている。 大きさが違うだけなら良いのだが、アノードの場所とか、ｄｐの場所とかが違っている。 カソードが１から０まで並んでいて欲しいのだが、間にアノードが入ったり、ｄｐが入ったりする物もある。 パターンは繋げられると思うが、沿面距離が取れそうもない。 なので、今後買う可能性のある管としては ＺＭ１０２０、ＩＮ－８、ＩＮ－８－２、ＩＮ－１６、ＩＮ－１７、ＩＮ－１８位だろう。 ＩＮ－８－２、ＩＮ－１６、ＩＮ－１７などのソケット無の管は　コネクタからのミノムシクリップ（ＩＣクリップ？）で対処するとして、 今回のソケット対応は　ＺＭ１０２０、ＩＮ－８、ＩＮ－１８の三つを考えたい。（ＩＮ－１２Ｂも入りそうだが無理はしない事とする）

基板図（ＩＮ－１２Ｂも入った）も書き終わった。ガーバーファイルも出来た。

電源コネクタにＵＳＢのＴｙｐｅ－Ｃを使ったが、組立の時に穴を大きくしたりの細工が有るので、出来れば何もしないで組み立てたい。 なので、今日　ＳＭＤのａｉｔｅｎｄｏのコネクタを２種類頼んだので　これが来て良さそうだったらコネクタは変更するかもしれない。

まだ　頼んだＵＳＢのＴｙｐｅ－Ｃは来ないが、６端子の平型を回路図に追加した。 基板図もガーバーファイルも出来た。 縦型と平型と２つ回路上は有るが、実際はどちらか１つを実装する予定。

基板の空きが結構ある（裏面）ので　ＣＰＵを入れて自動で表示する機能を付けてみたい。 自動と手動の切替、出来たら自動の表示速度変更も入れたい。
「自動と手動の切り替え」はＣＰＵの電源ＯＮ／ＯＦＦでも良いだろう。 「表示速度変更」は１ビット必要。 出力は１２ビット必要。
となると　最低１３ビット、出来れば１４ビット必要。書き込み時の信号と共用出来ないようであればプラス３ビットになる。 多分ＰＩＣ　１６Ｆ１８２７　Ｉ／ＳＯで出来ると思う。
回路図は書いたが、基板図はまだ出来ていない。結構きつい。

基板図が結構きついので回路を再検討した。
リセットスイッチは小さな表面実装の物にしても良いと思う。－－＞変更した。
１２個のトグルスイッチを表面実装の物にすると裏面にパターンが這わないからＣＰＵ周りが楽になりそう。－－＞これはやらないで済んだ。
ＣＰＵのポートから出るパターンが右左交差する物が結構有るので、接続するポート（ビット）を変更すると少し楽になるだろう。－－＞変更した。

まだ　基板図は描き上がらないが、何となく出来そうな感じになった。

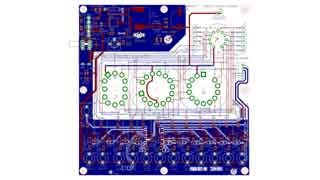

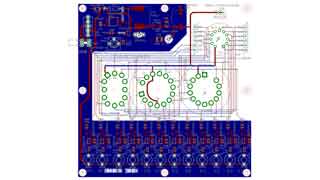

回路図を修正しながら、基板図を描き上げた。 ガーバーファイルも出来た。

基板図のライブラリをちょっと変更した（見た目はほとんどわからない）ので ガーバーファイルを新しくした。
部品表を作った。

他のデカトロンスピナー、テレビ用リモコン、Ｚ５６３ｍ時計用アクリルと一緒に、ｅｌｅｃｒｏｗに注文した

昼頃、佐川で荷物が届いた。いつもながらＯＣＳは速い。

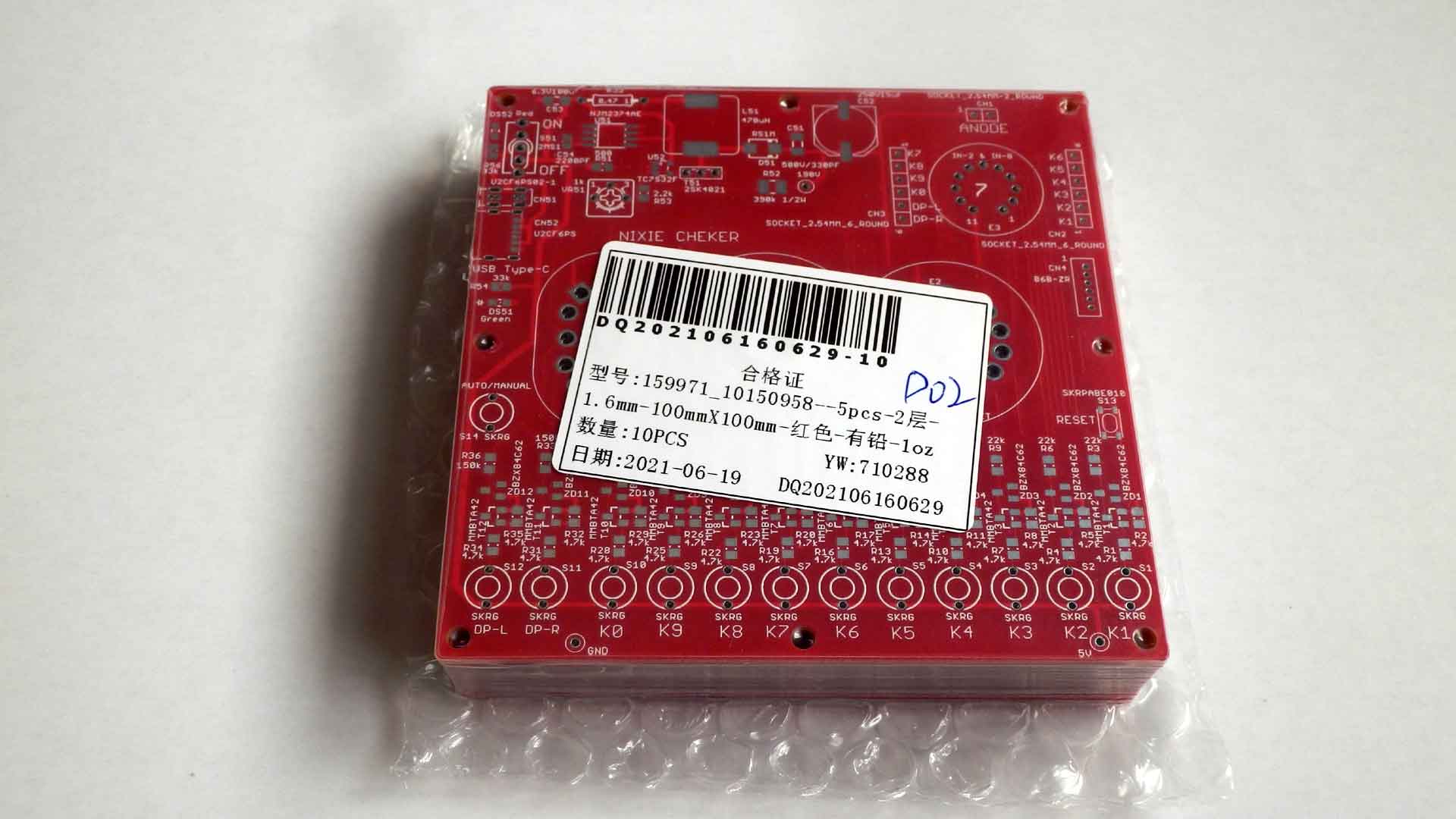

中を見たら、段ボール箱が有り、 その中の基板は全て１０枚づつ有った。デカトロンのだけ１０枚で頼んだのだが、 他の基板も１０枚になっていた。 まあ　値段は同じか。

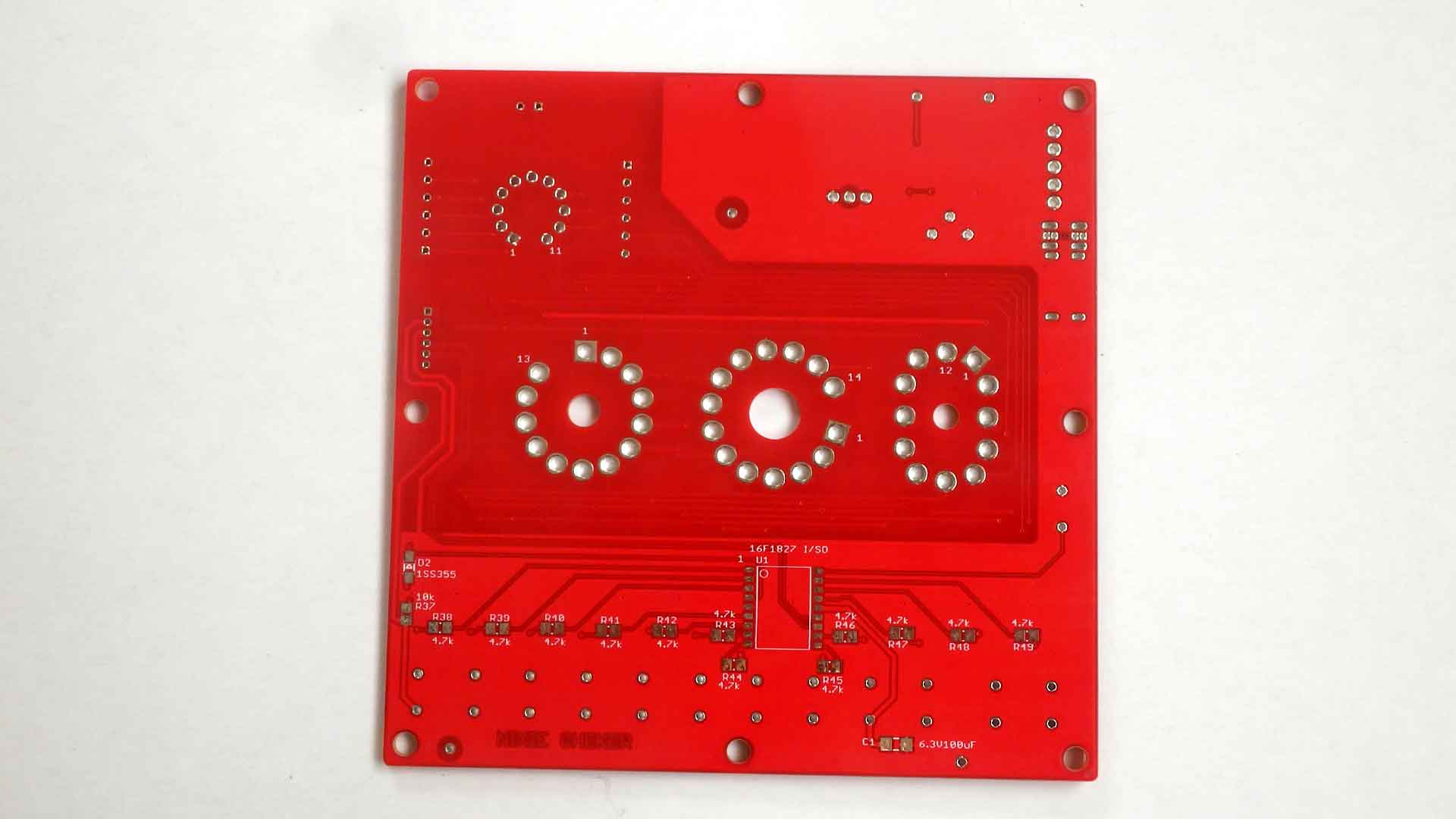

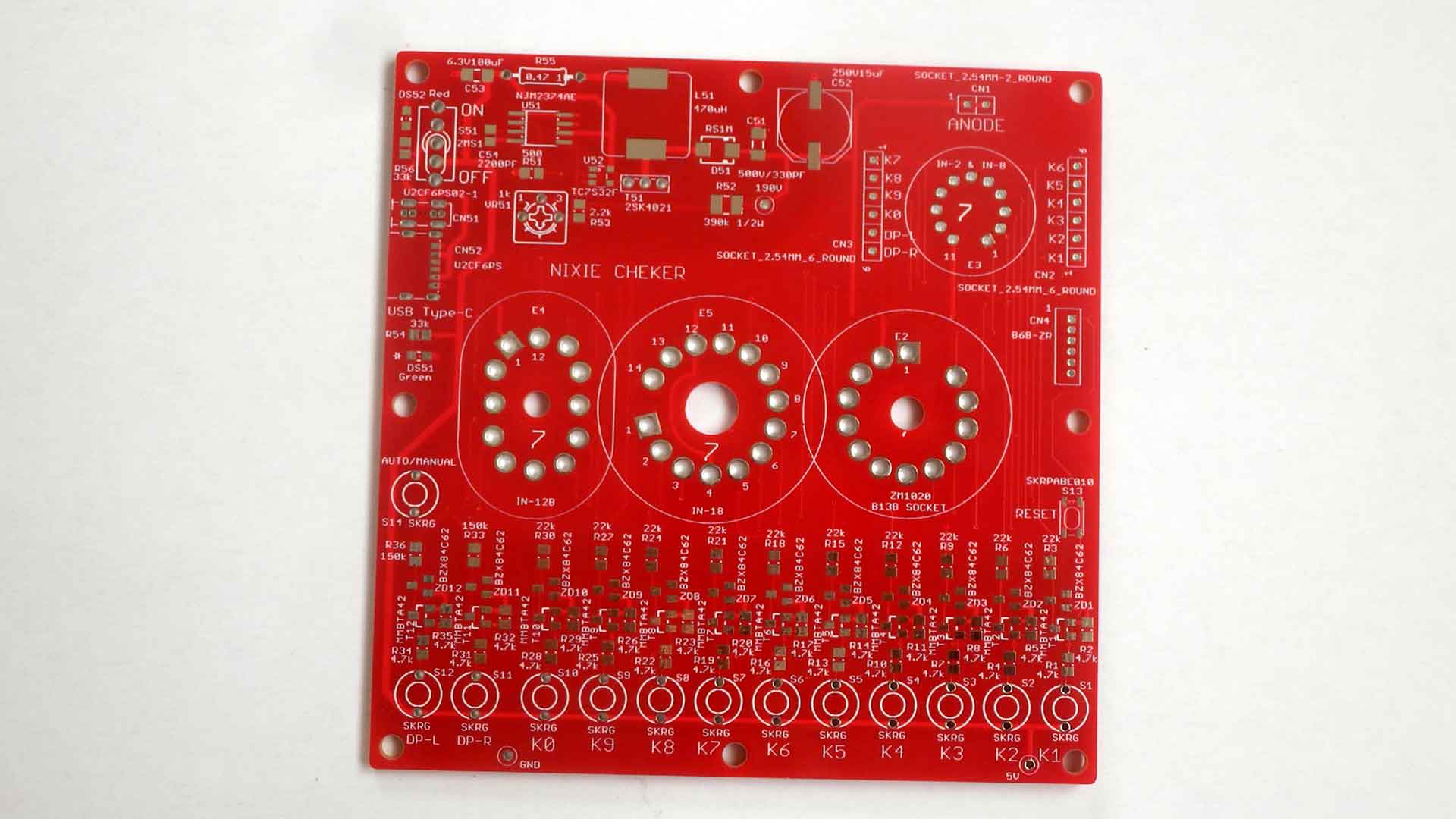

一枚の基板（表、裏）

デカトロンスピナー、テレビ用リモコンと一緒に、不足部品を注文した

千石に頼んだ部品（タクトスイッチ）、ＲＳに頼んだ部品の一部（モレックス、チップ抵抗）が入った。

ウィルコに頼んだ部品（ビス類）、廣杉計器に頼んだ部品（スペーサー、コネクタ）、秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ以外）が入った。 残りは　マルツとＲＳの海外在庫品とＪＰセミコンのＩＣになる。いつになるか？来週中には入るだろう。

ＪＰセミコンのＩＣと、後から秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ）が入った。 ＲＳの海外在庫品内　２点は明日届きそう。残り一点は来週初めになるとの連絡が来た。 マルツはいつになるか？来週中には入るだろう。

ＲＳの海外在庫品内　２点が届いた。

ＲＳの残っていた海外在庫品内　１点（１６Ｆ１８２７－Ｉ／ＳＯ）が届いた。
マルツは納期回答もまだ無い

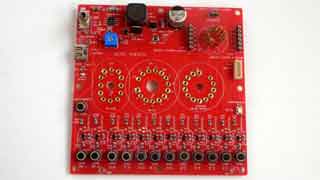

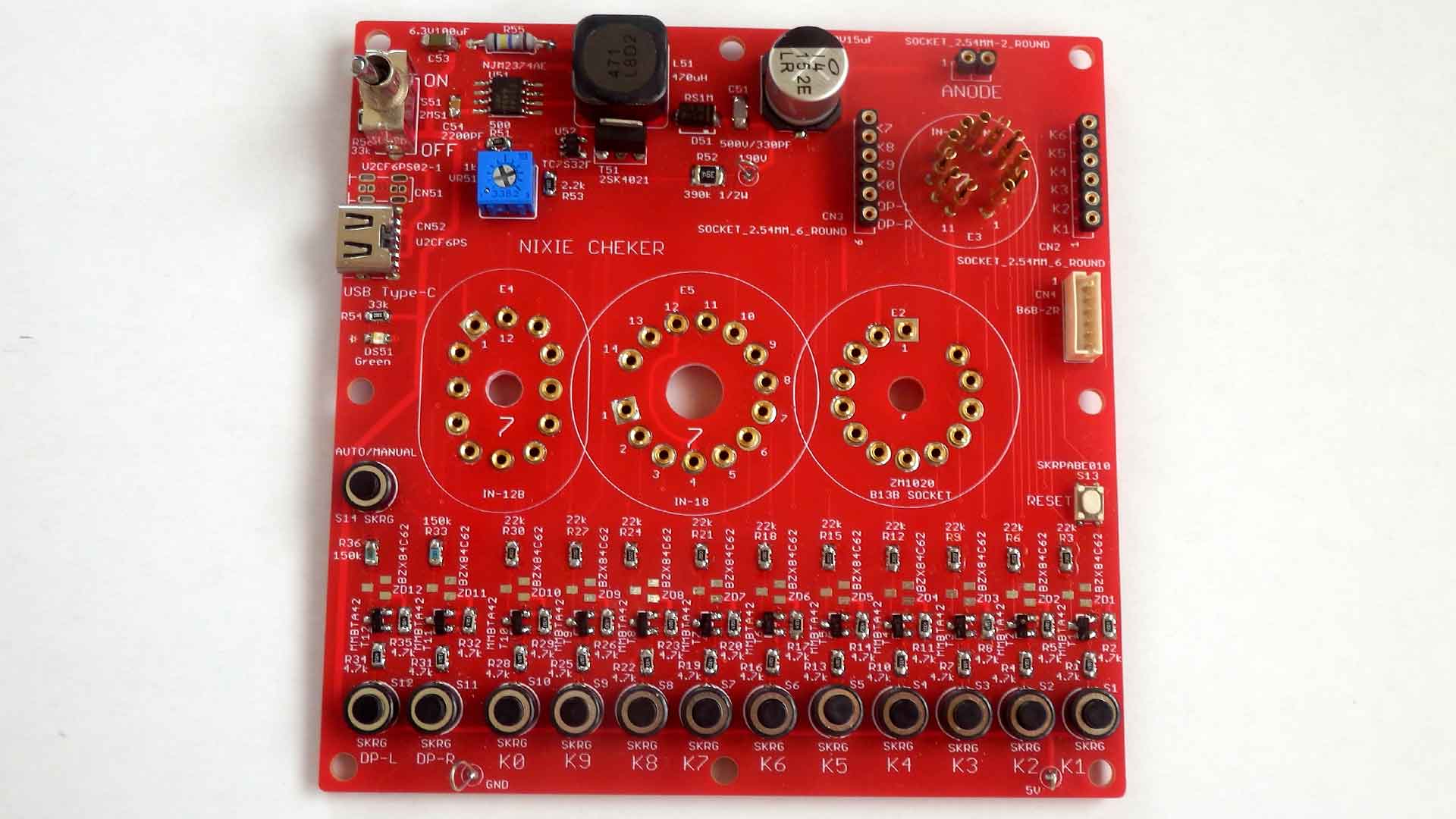

手始めに　ＩＣ（１６Ｆ１８２７－Ｉ／ＳＯ、ＮＪＭ２３７４ＡＥ）とＴｙｐｅ－Ｃの横型のコネクタを半田付けした。 その後、殆どの部品を半田付けしたが、ニキシー管のソケットだけは残してある。
コネクタは　結構付けやすい。これで動作が問題無ければ立型よりも こちらの方が　スペースが有るならば良さそう。

ニキシー管ソケットも取り付けた。
１９０Ｖが出ない。数Ｖ（５Ｖから６Ｖ位）しか出ない。何が悪いのか？
半田付けを見直したが、悪い所な無いように思える。部品を間違えたか？
セラコンだと部品に名称が無いので正確には判別できない。交換するしかないか？
その前に、オシロで信号を見る必要が有るだろう。と　回路図の再確認。

• 回路図としては　Ｚ５８３Ｍの電源回路と同じになっている。
• 半導体は、ＮＪＭ２３７４と２ＳＫ４０２１と整流ダイオードは間違っていない。ＴＣ７Ｓ３２Ｆは記号なのでハッキリしない
• 固定抵抗、半固定抵抗は間違っていない
• セラミックコンデンサは値が書いていないのでハッキリしない
• 電解コンデンサは間違っていない
• インダクターは間違っていない
• 電源部分の半田付けは悪くないと思う。
• パターンの断線、パターンにショートはわからない

電圧として５Ｖが出ていると言う事は　インダクターを通して電源の５Ｖが入っていると言う事だろう。 となるとインダクターと整流ダイオードは壊れていないだろう。 電解コンデンサとＣ５１（３３０ＰＦ）はしていない。 ２ＳＫ４０２１（ＦＥＴ）は壊れているか、ゲートの信号がＯＦＦだろう。

ＦＥＴが壊れていないとすれば、ＴＣ７Ｓ３２Ｆから信号が出ていない事になるのでこれが壊れているか、入力信号が無いと言う事になる。 ＴＣ７Ｓ３２Ｆが壊れていないとすれば、ＮＪＭ２３７４から正常な信号が出ていない事になる。 ＮＪＭ２３７４から正常な信号が出ないのは、ＮＪＭ２３７４が壊れているか、 発振周波数を決めるＣ５４（２２００ＰＦ）が壊れているか、値が違っている事になる。 それと半固定抵抗が壊れていて、ＮＪＭ２３７４のセンス端子に高い電圧が入って、ＮＪＭ２３７４から正常な信号が出ないのかもしれない。 又は　Ｒ５５が壊れていてここの電圧降下が大きくなって、ＮＪＭ２３７４が過電流が流れたとして、動作を停止したかもしれない。

• センス端子の電圧値
• Ｒ５５の両端電位差（電圧値）
• ＦＥＴのゲート信号をオシロで観察する
• ＴＣ７Ｓ３２Ｆの入力信号をオシロで観察する

• センス端子の電圧値－－＞０．０２Ｖなのですごく低い。１９０Ｖが５Ｖならば低いのはしようがない。或る意味この値は納得できる値
• Ｒ５５の両端電位差（電圧値）－－＞０．０Ｖなのでこの値は正常だろう
• ＦＥＴのゲート信号をオシロで観察する－－＞デジボルで測ると２．２Ｖ。パルスかもしれないのでこれではわからない
• ＴＣ７Ｓ３２Ｆの入力信号をオシロで観察する－－＞デジボルで見ると電圧は出ているが、正確に端子に充てる事が出来ない。端子にチェック用のメッキ線を付ける必要が有りそう。

ＴＣ７Ｓ３２Ｆの２ピン（入力）を触っていた時に、１９０Ｖに１９７Ｖ出たことが有った。 しかし、一度５Ｖを切ってもう一度入れたらば、もうでなくなった。 どうもこのＩＣの周辺がおかしいみたい。半田付け不良か？　ＩＣが壊れているか？

ＴＣ７Ｓ３２Ｆの２ピン（入力）を重点に　全てのピン（１～５）を半田ごてを当てて、付いているはんだをもう一度溶かすみたいな事をやってみた。 結果、高圧が出て　１９０Ｖに調整出来た。半田付け不良だったと言う事。

後は　その他の部分の動作確認とプログラム作成になる。

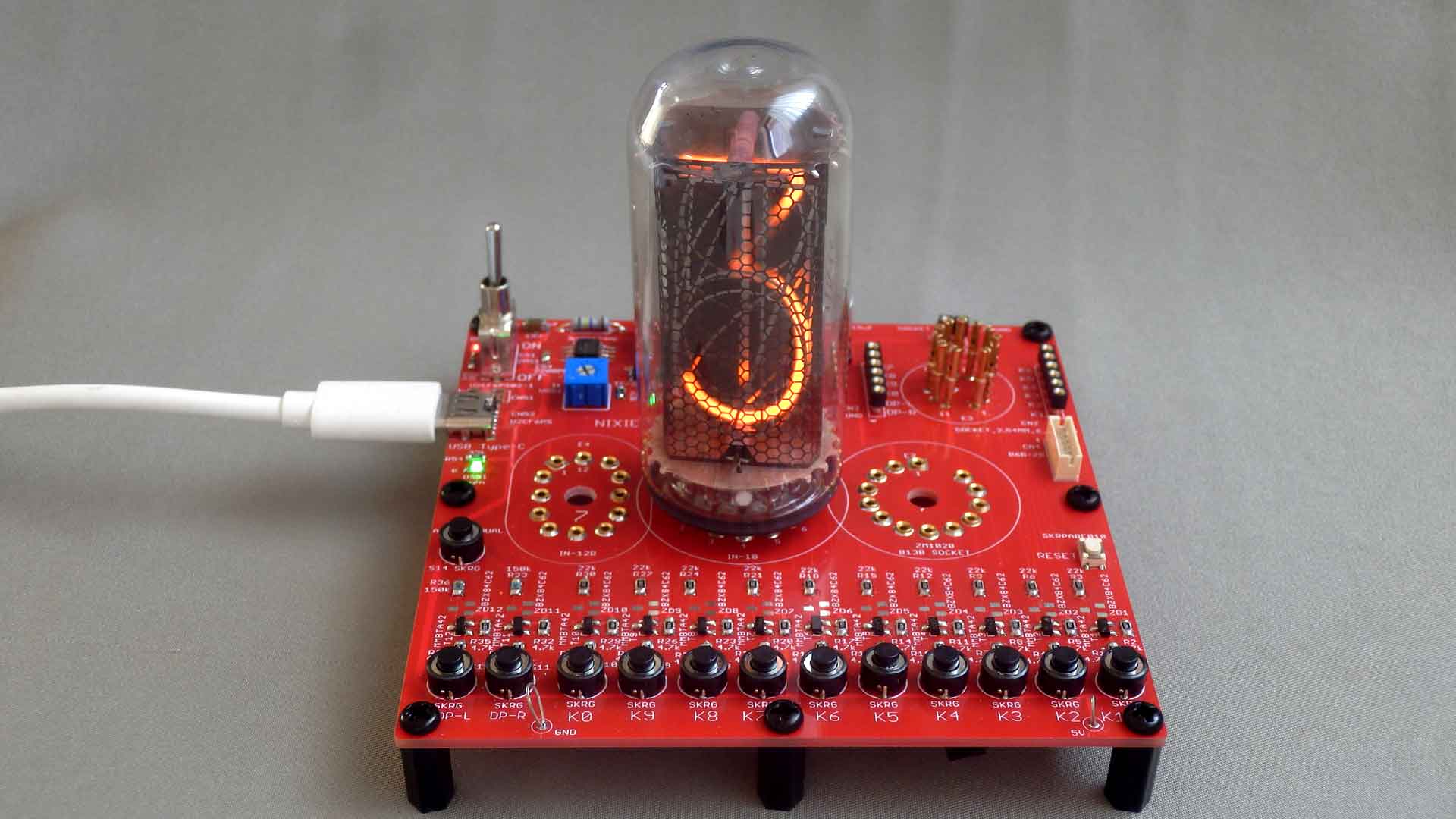

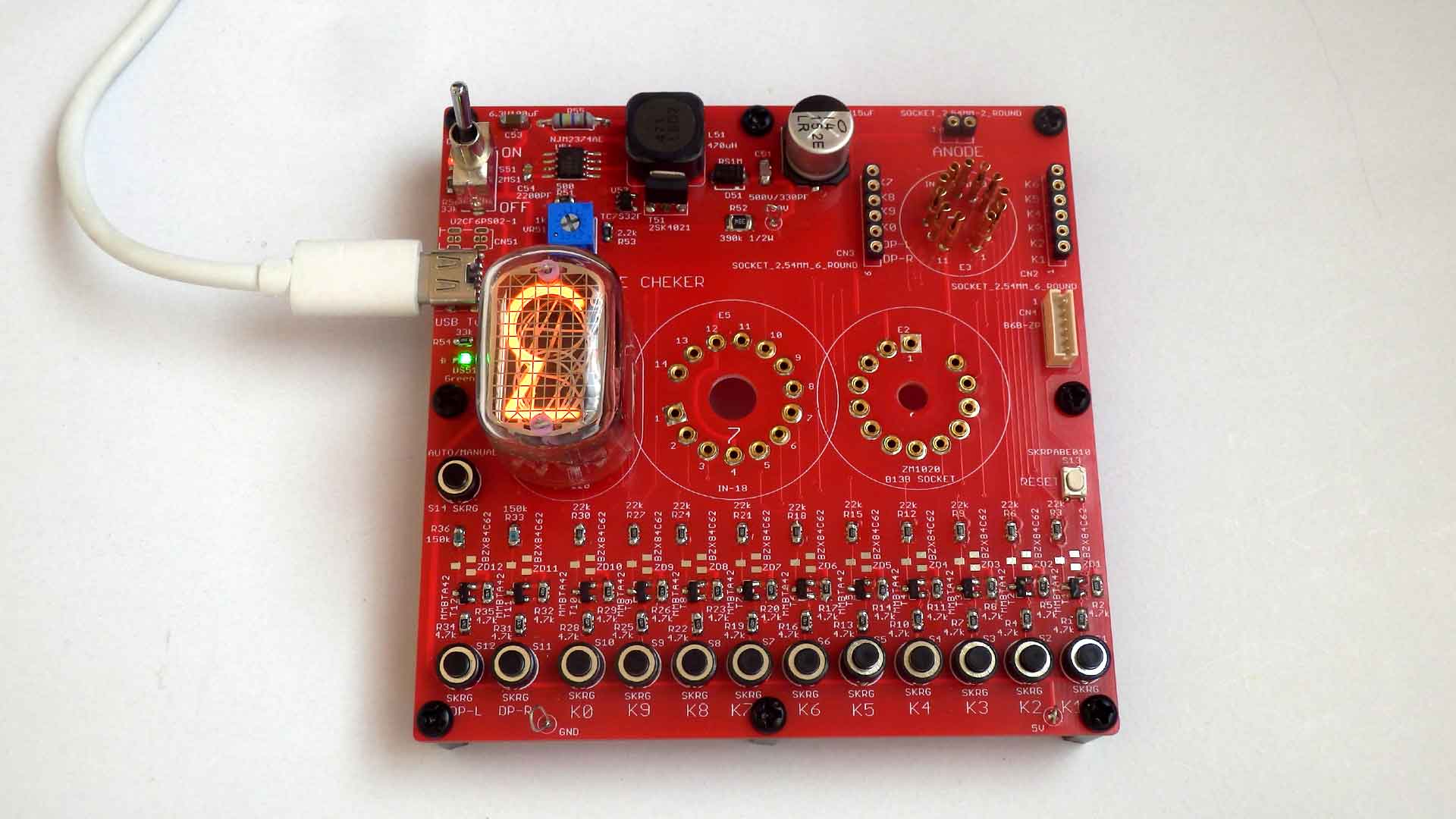

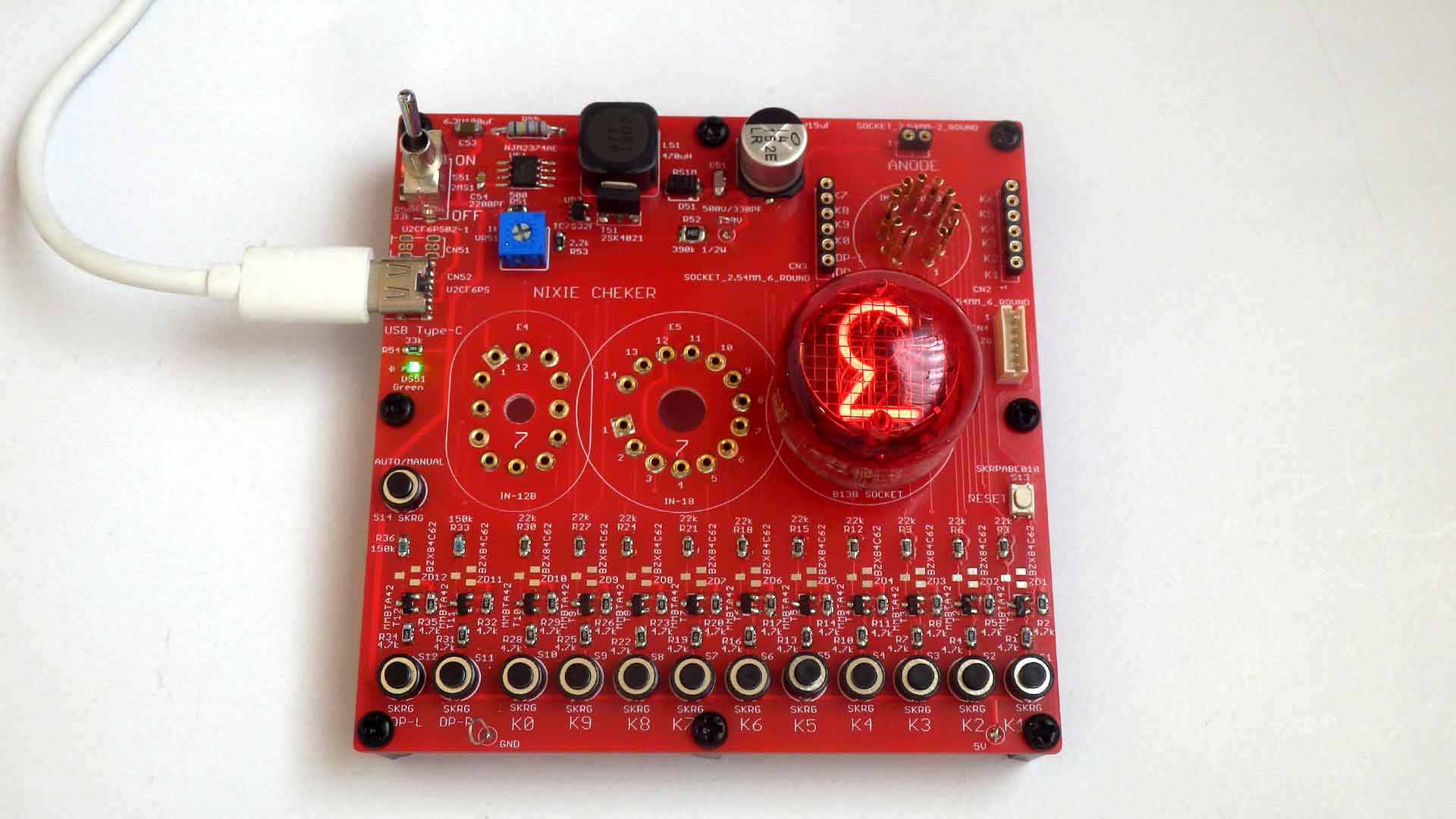

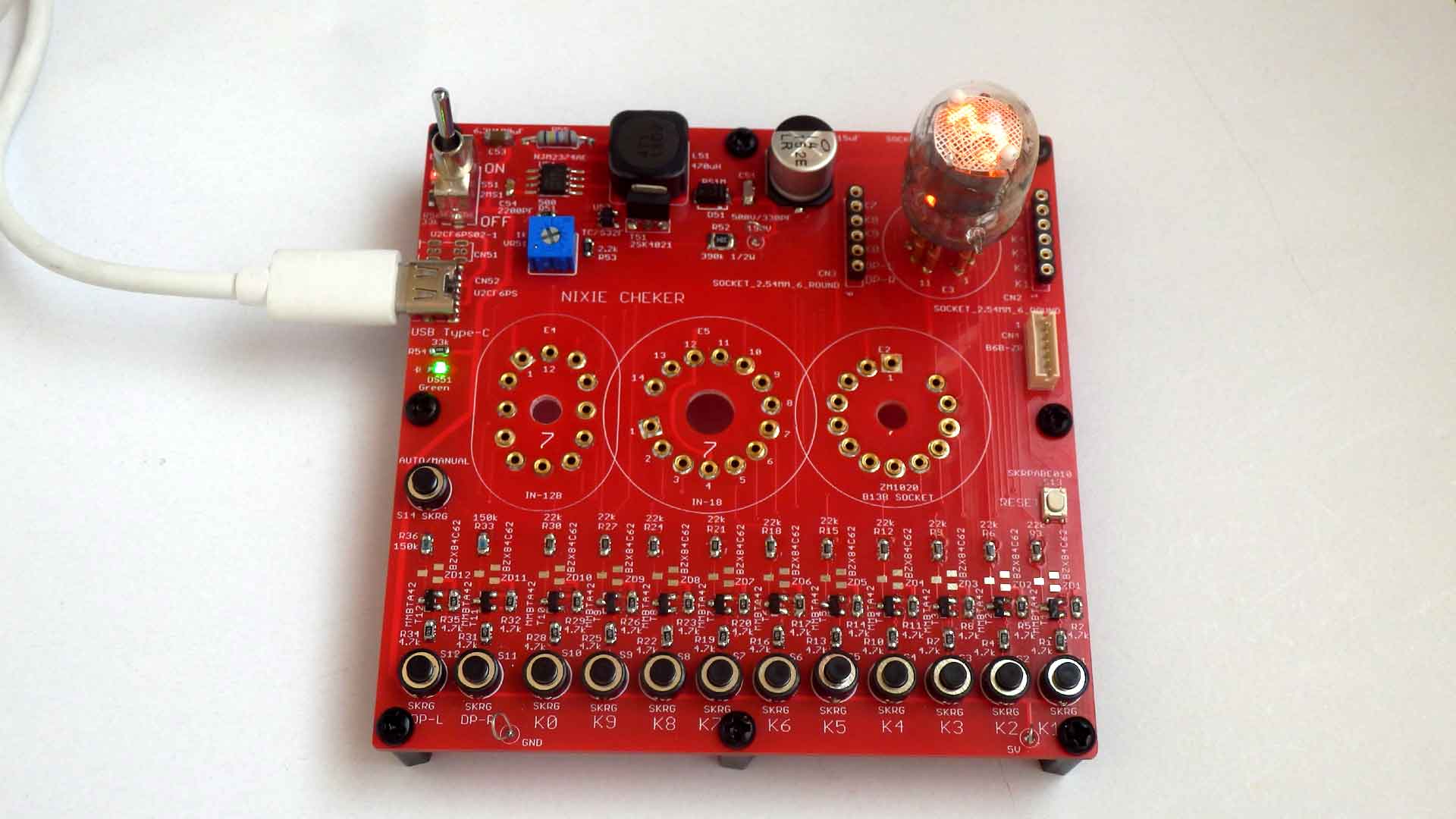

ＩＮ－２、 ＩＮ－１２、 ＩＮ－１８、 ＺＭ１０２０をチェックしたので、Ｋ１～Ｋ９、Ｋ０、ＤＰ－Ｌがチェック出来た事になり、ＯＫ。 ＴＯＰ－ＶＩＥＷの物の数字の向きが逆さまだったが、ここでは点灯チェックなので良しとする。
後は、ソケットでない物と　ＤＰ－Ｒのチェックが残っている。

ソケットで無い物用を調べるのに、ＩＣクリップを使いたい。
以前買って置いた秋月のＺＥＲＯＰＬＵＳのＩＣクリップを使いたいが、 これは端子に直接半田付けは出来ないし、合うコネクタも見つからなかったので、そのまま置きっ放しになっていた。 今回あらためて調べた所、以前使っていたＩＬ用のピン（線をカシメる所）が合うようなので、 これをＩＣクリップの端子に挿して使う事にする。

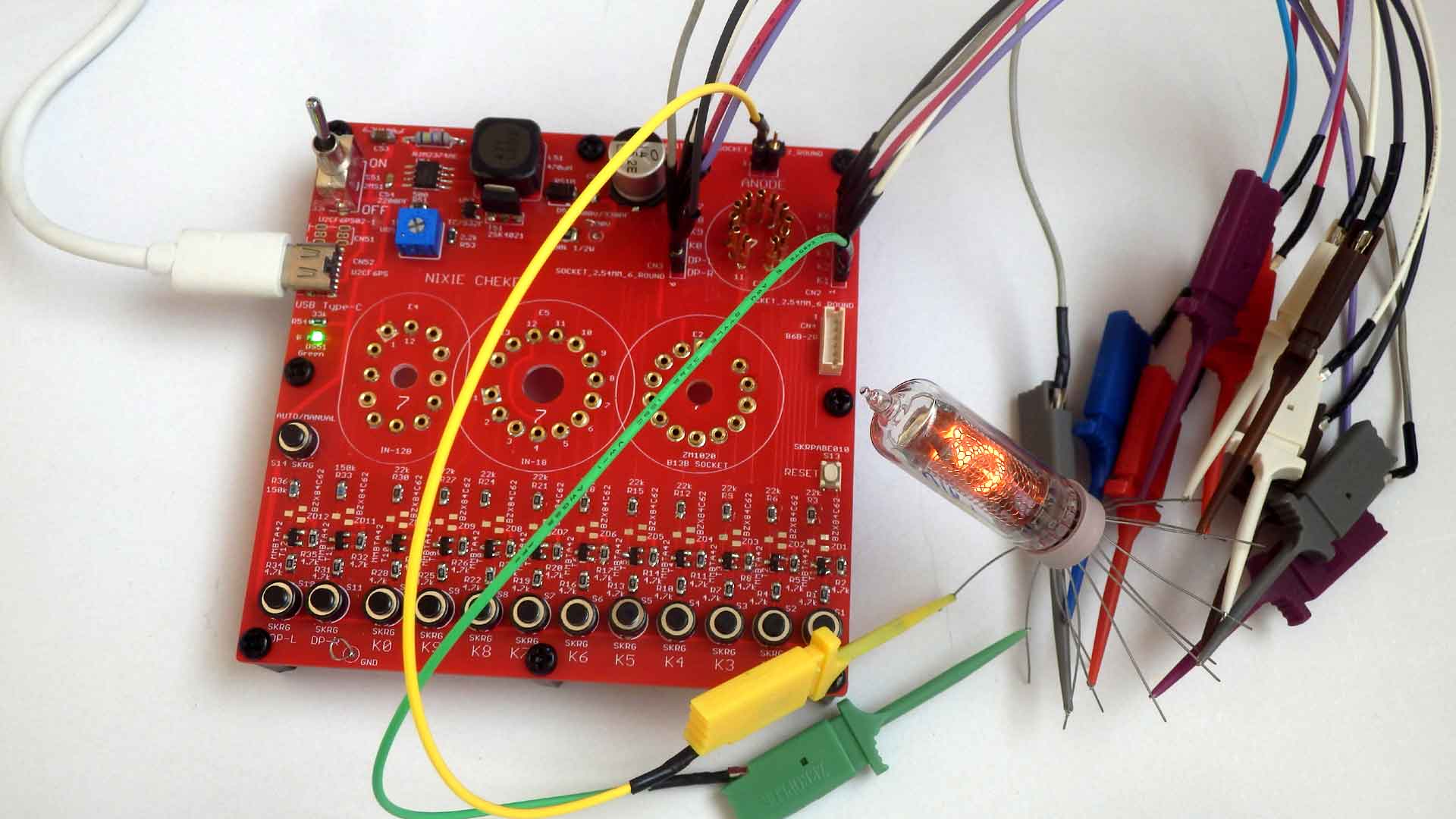

ソケットで無い物用のＩＣクリップが付いた物を作った。

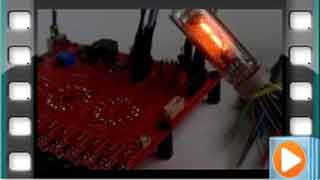

ＩＮ－１６で動作は確認した。 しかし、ニキシー管のピンがＫ１から順番になっていないので、接続に苦労をする。
繋ぐ時は、基板のＫ１～Ｋ９、Ｋ０、ＤＰ－Ｒ、ＤＰ－Ｌ、ＡＮＯＤＥと ニキシー管のｋ１～Ｋ９、Ｋ０、ＤＰ－Ｒ、ＤＰ－Ｌ、ＡＮＯＤＥを見比べながら、 線をたどってＩＣクリップを見つけて　それを繋ぐので手間がかかる。 なので、ＩＣクリップにＫ１～Ｋ９、Ｋ０、ＤＰ－Ｒ、ＤＰ－Ｌ、ＡＮＯＤＥのシールを張りたい。 少しは楽になる筈。

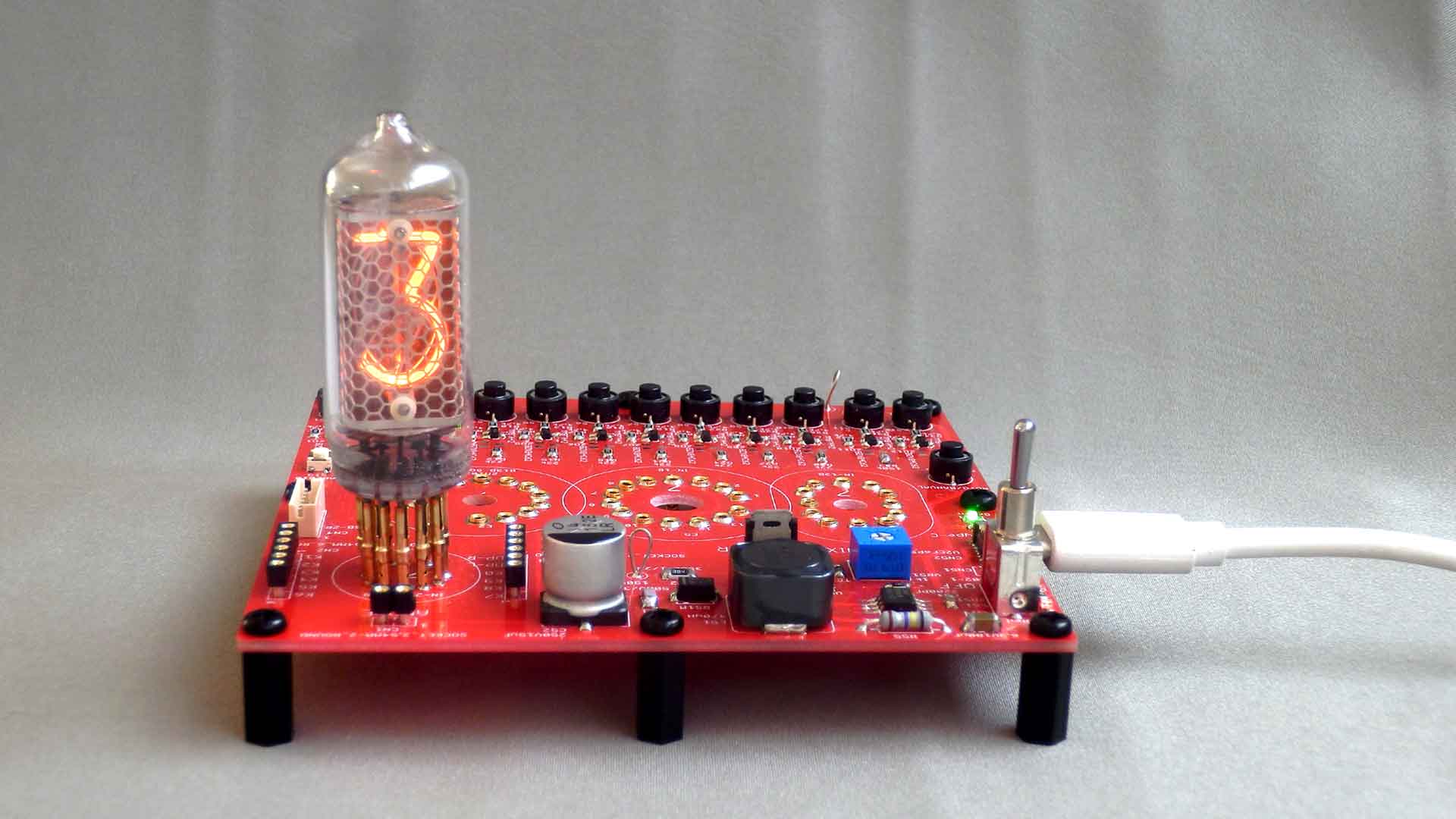

ソケットの物でＩＮ－８をチェックした。 動作はＯＫなのだが向きが逆。操作する押しボタンスイッチ側からは表示が見えない。
と言う事は、ＩＮ－１８以外は向きは全て逆と言う事になる。（点灯の動作確認は向こう側から見ればよい）。
以前にも書いたが、動作チェックなので今回は良しとする。何かこれを本格的に使う時には向きを変えて、基板を作り直せばよい

まだ出来ていないＣＰＵのプログラムだが、どの様な動きにするか．．．．。
スイッチが押されたら自動で１～９、０、ＤＰ－Ｒ、ＤＰ－Ｌ、を約１秒に表示を変えて行き、ＤＰ－Ｌの次は１に戻れば良い。 途中でスイッチが押されたらばその時の表示で止まり、また押されたら表示を自動で変更して行く　ので良いと思う。

以前作った　１６Ｆ１８２７のＬＥＤ点滅のプログラムを元に、今回のプログラムを作り始めた。
設定はしているつもりなのだが、実際には内部プルアップが設定できないので、 取りあえず外部にプルアップ抵抗を追加して、プログラム作成を続ける事にする。
ＡＵＴＯスイッチは読めた。Ｋ１は出力出来た。
今日は　ここまで。

プログラムを作成した。コンパイルはエラーなしでビルド出来た。

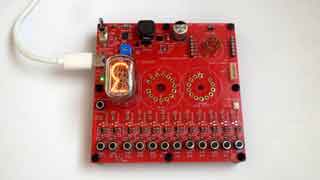

ＣＰＵに書き込み、動作はＩＮ－１６で確認できた。後はプルアップの問題が残っている。

データシートを確認したら、ＰＡ１にはプルアップの機能が無い。ポートＡはＰＡ５のみ、ポートＢは全てのビット（端子）に有る。 ＰＩＣの罠にはまってしまった。外部に抵抗を付けるしかない　と言う事。 後はどうやってスマートに抵抗を追加するかと言う事で、プログラムは完成。
ＡＶＲにすれば良かったと後悔したが、ＭＥＧＡ３２８ではスペース的に苦しかったのでしようが無い。データシートをよく見てポートＢにすれば良かった。

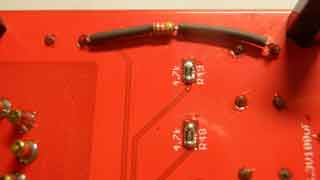

プルアップ抵抗は２２ｋΩで基板の裏面に追加した。

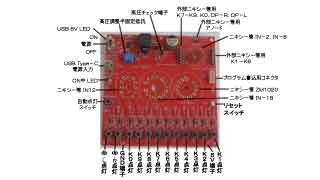

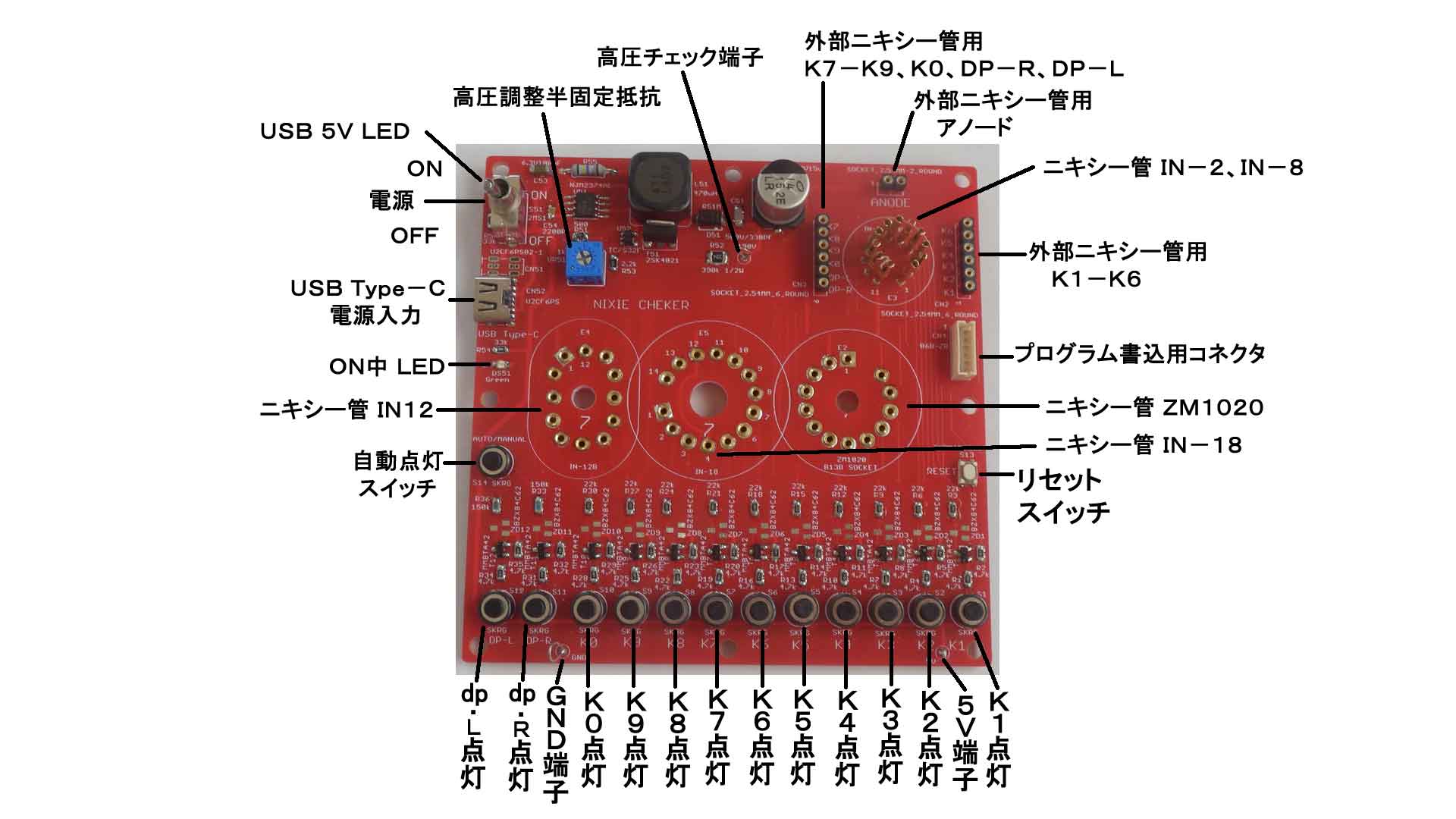

動作は単純なので、取説は止めて基板の説明書を書いた。
