- 発想 ２０１６年７月２４日
- ＰＩＣと違ってＩＳＰから電源を出力できないので 書込み時電源が無いと書き込めないのでアダプタで電源を入れたい。
- 構想 ２０１６年７月２４日
- ７月２４日
１枚基板を設け、６Ｐコネクタの受けと出しを付け、その基板に単４電池から５Ｖか３．３Ｖを付けるようにしたい
- 実装についての考え
-
７月２４日
５０ｘ５０の基板で作りたい
電源のついでに 信号線にタクトスイッチを設け、デバッグにも使えるようにしたい。
- 現状
- ８月１６日
回路図と基板図を書いた。
- １１月２日
基板を Elecrow に注文した。（治具用なので目立つ様にレジストを黄色にした）
- １１月８日

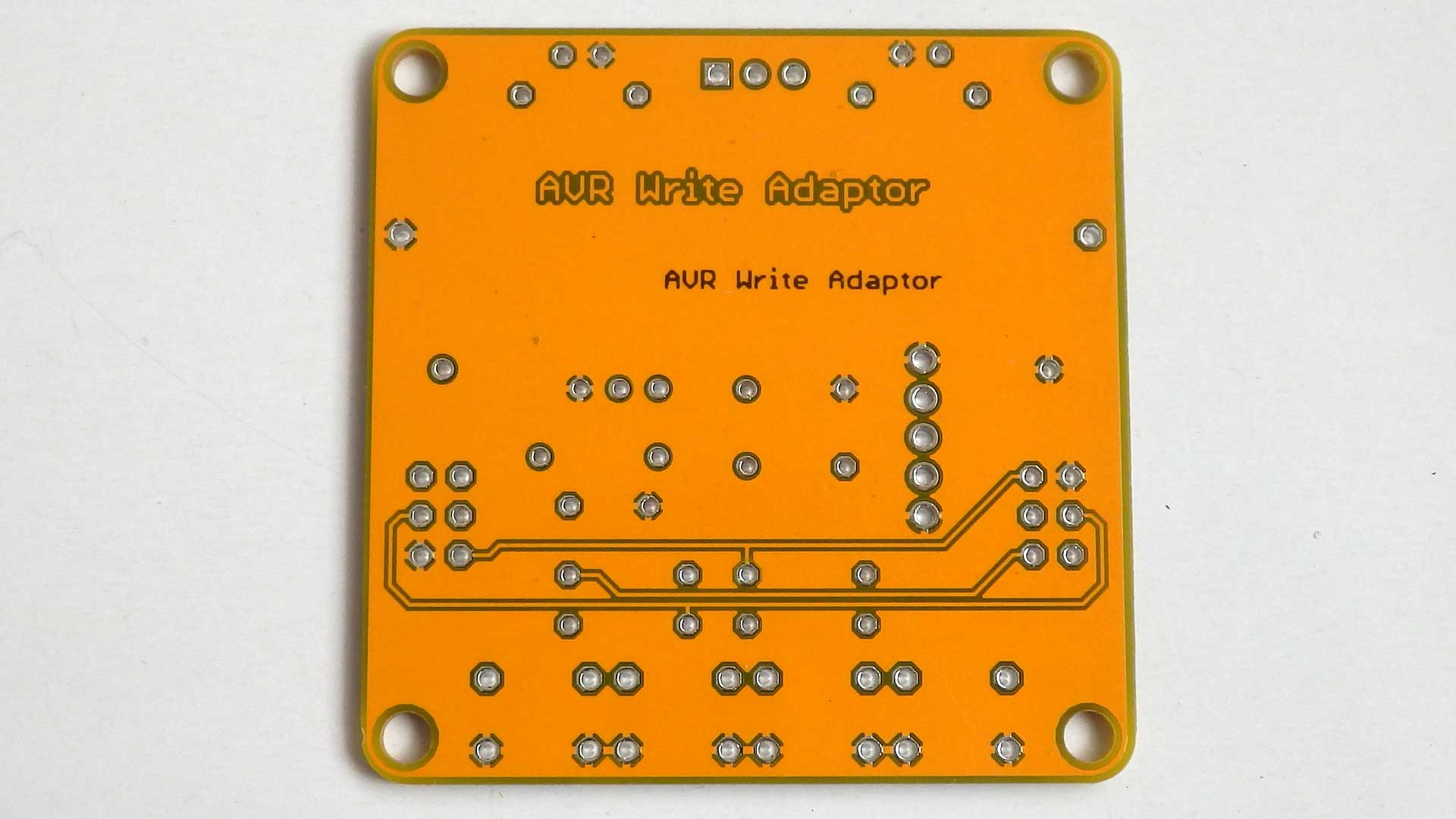

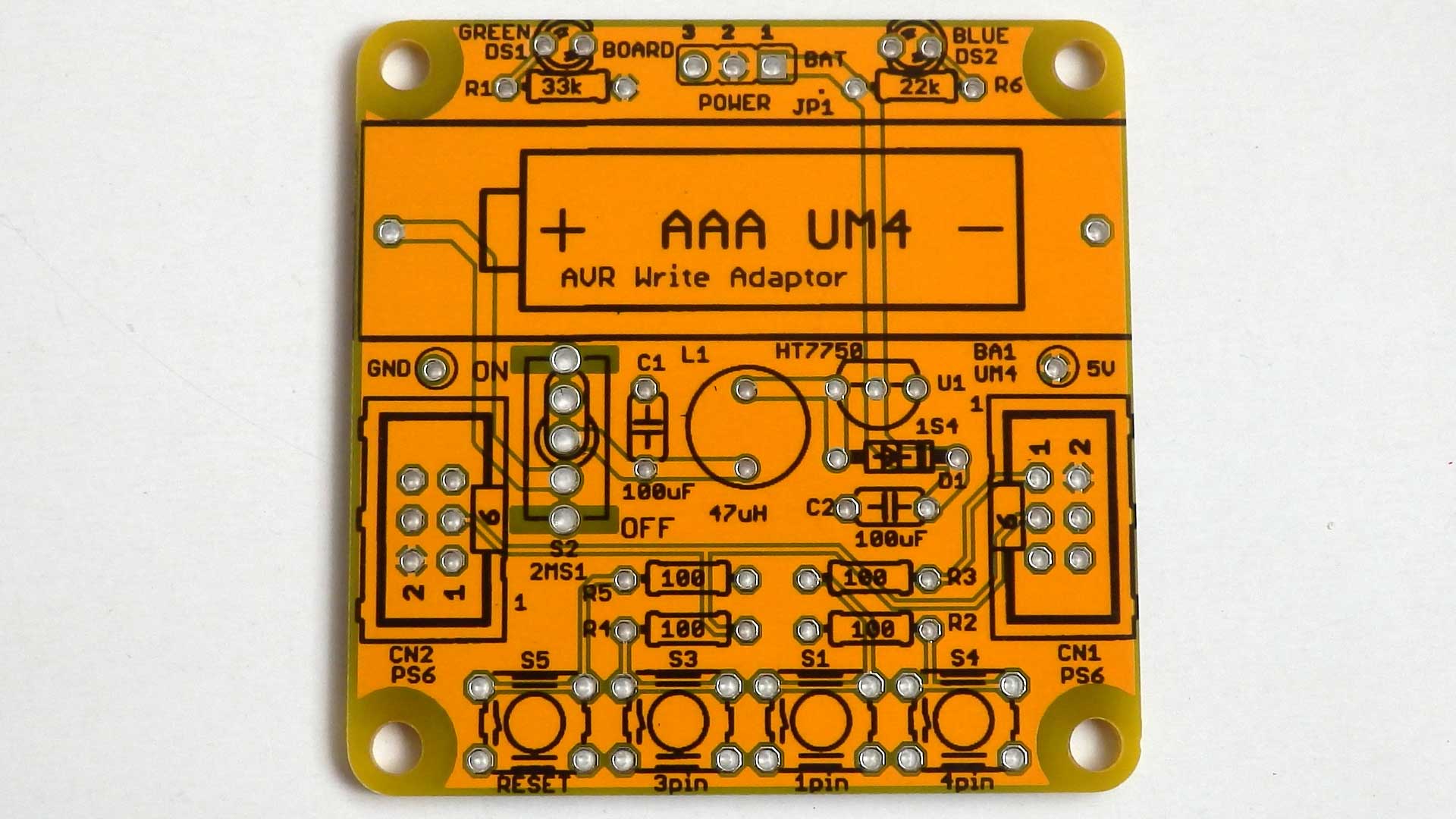

基板（表、裏）が来た。土日が入ったのに速い
- １１月１７日

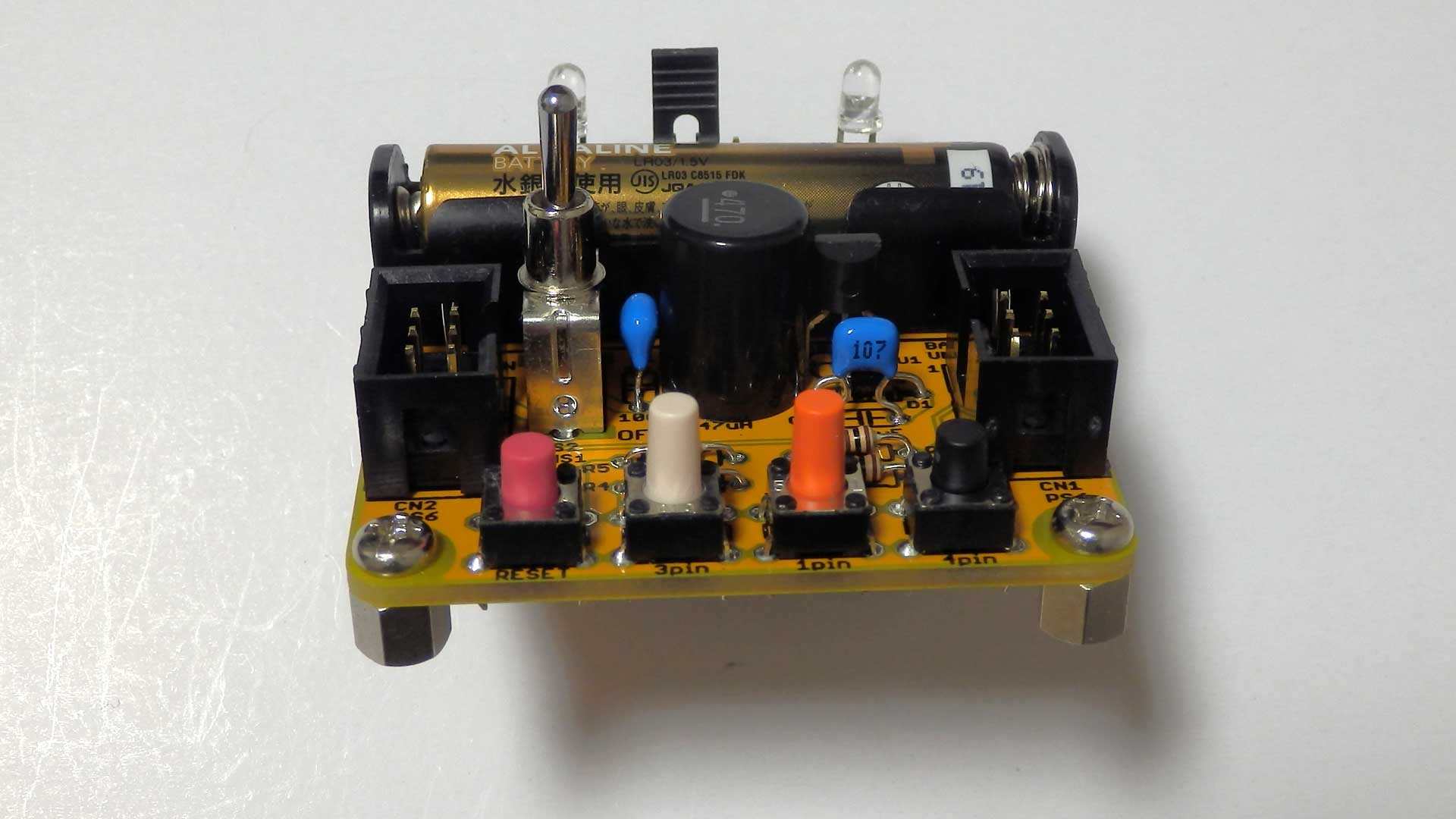

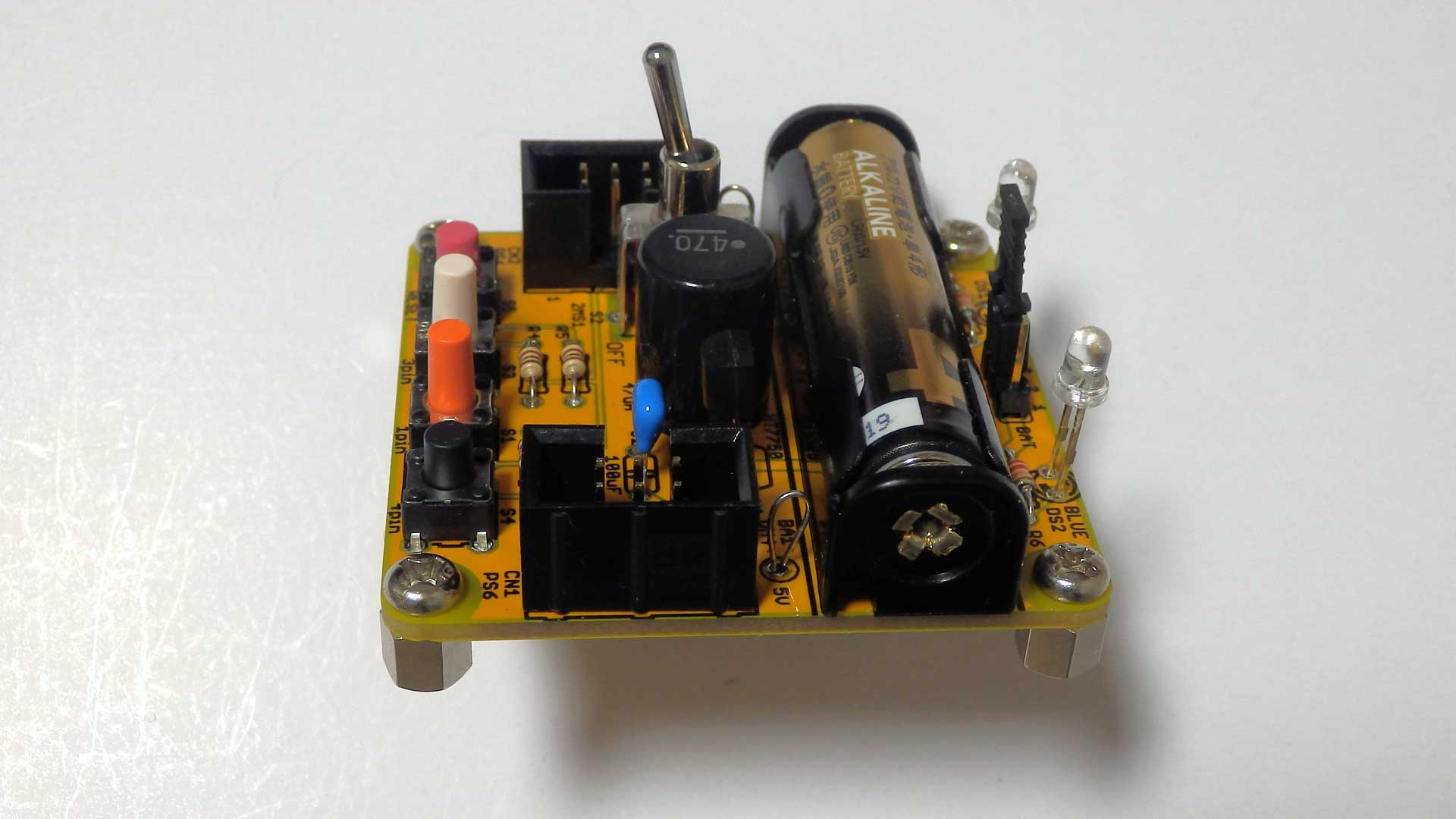

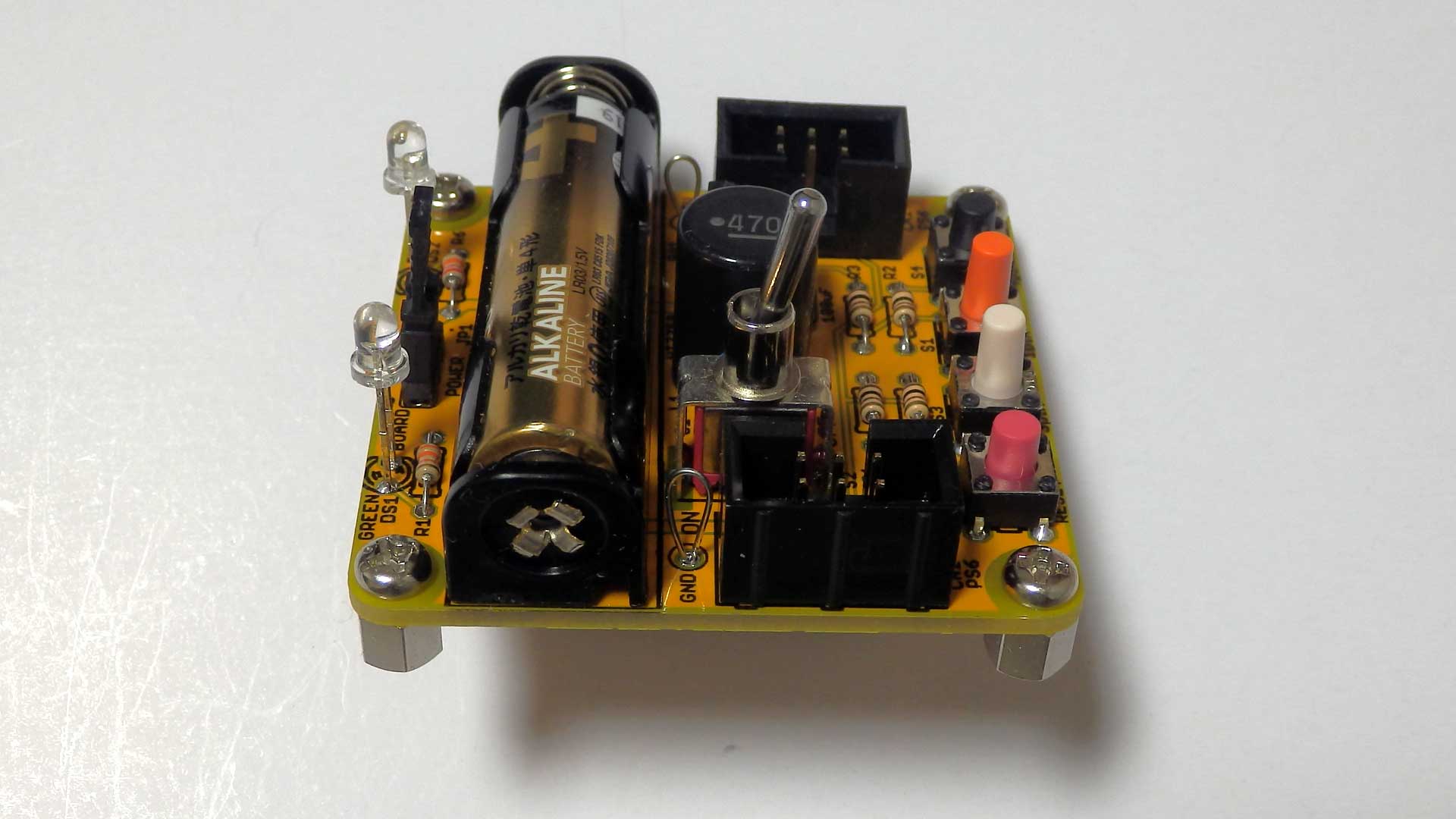

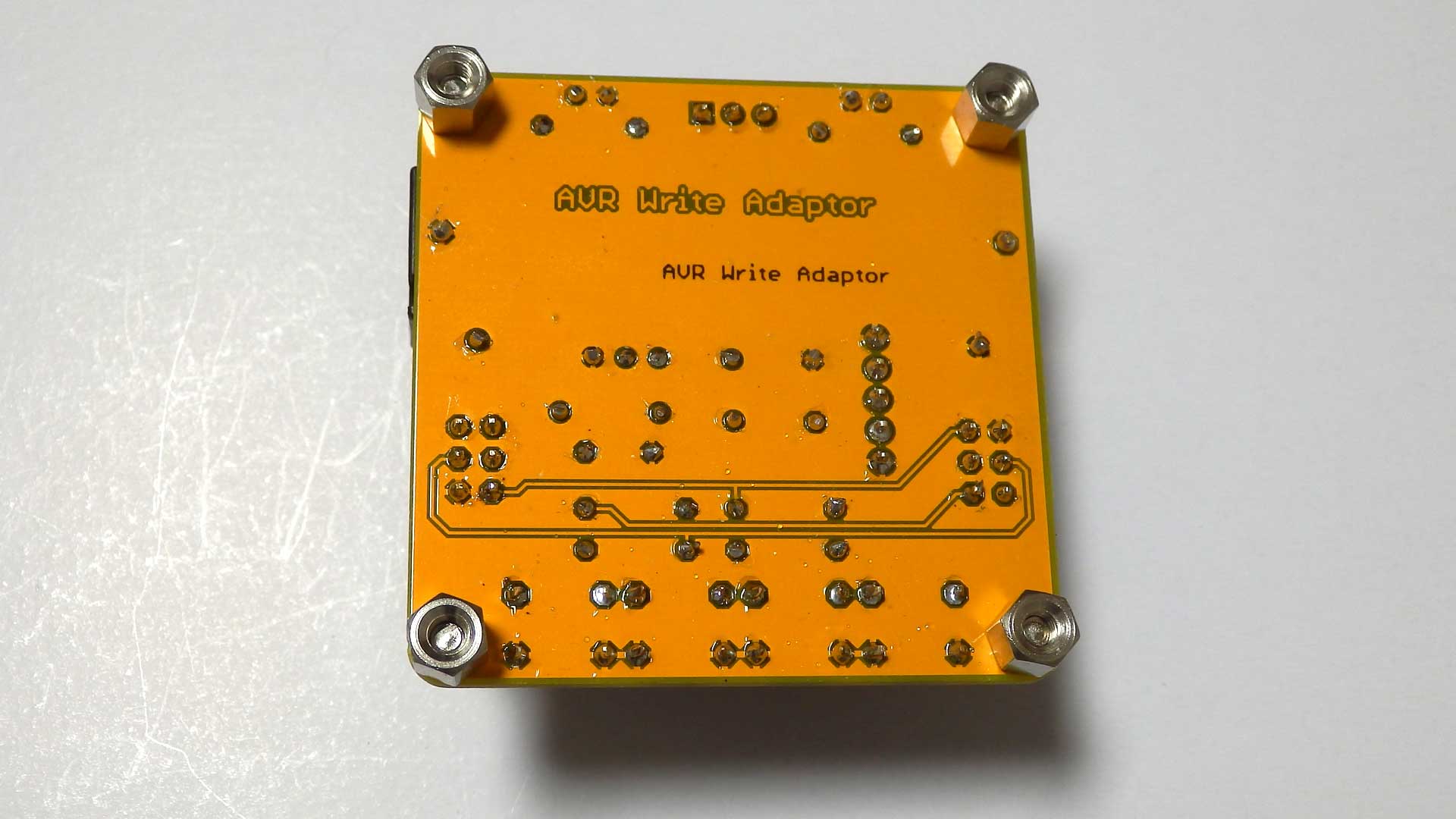

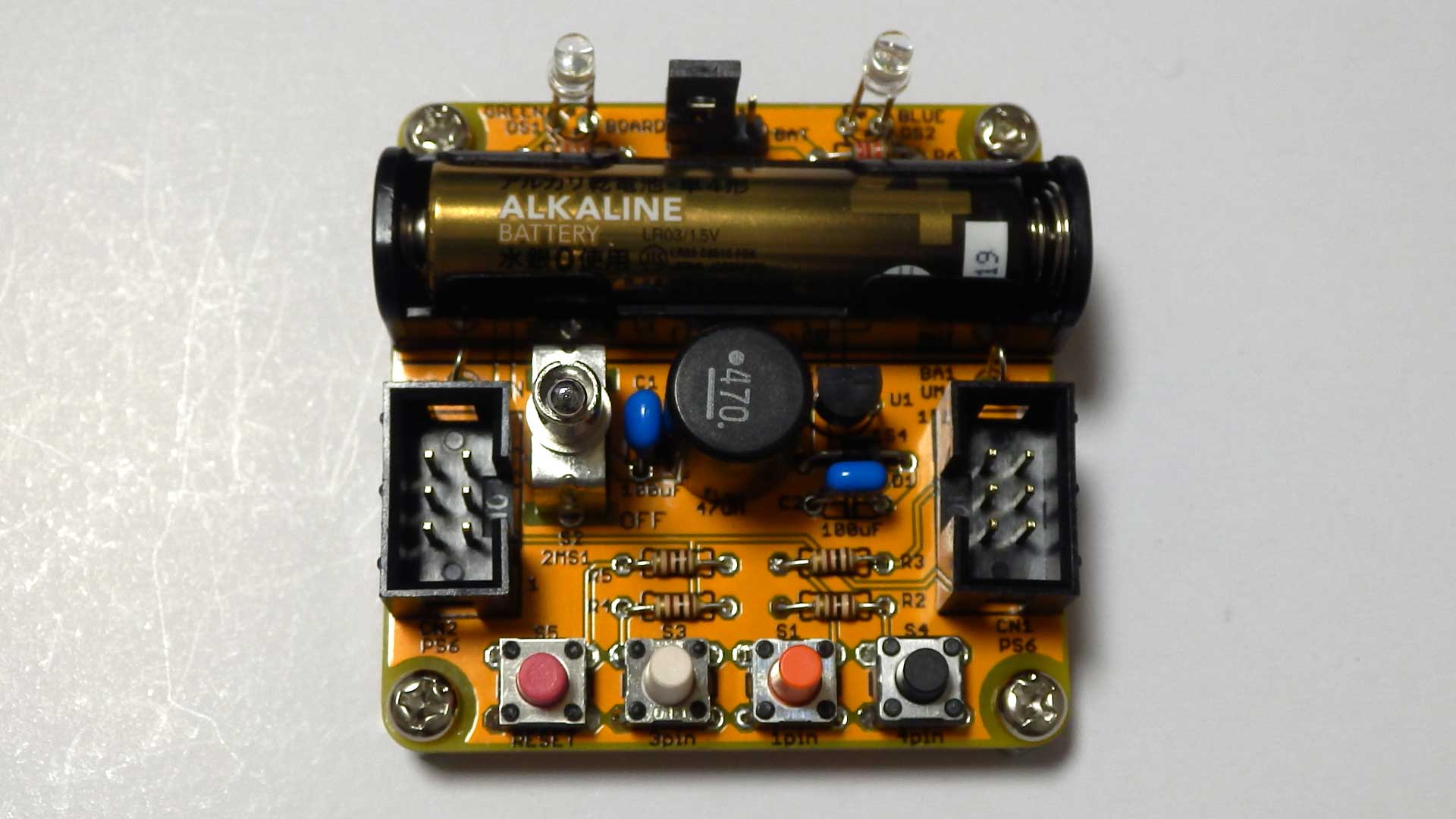

基板を組み上げた。５Ｖ電源の切り替えがうまくない。ケーブルをつながないで確認した時にＢＡＴ側でも、ＢＯＡＲＤ側でもどちらでも青ＬＥＤが点灯する。おかしい

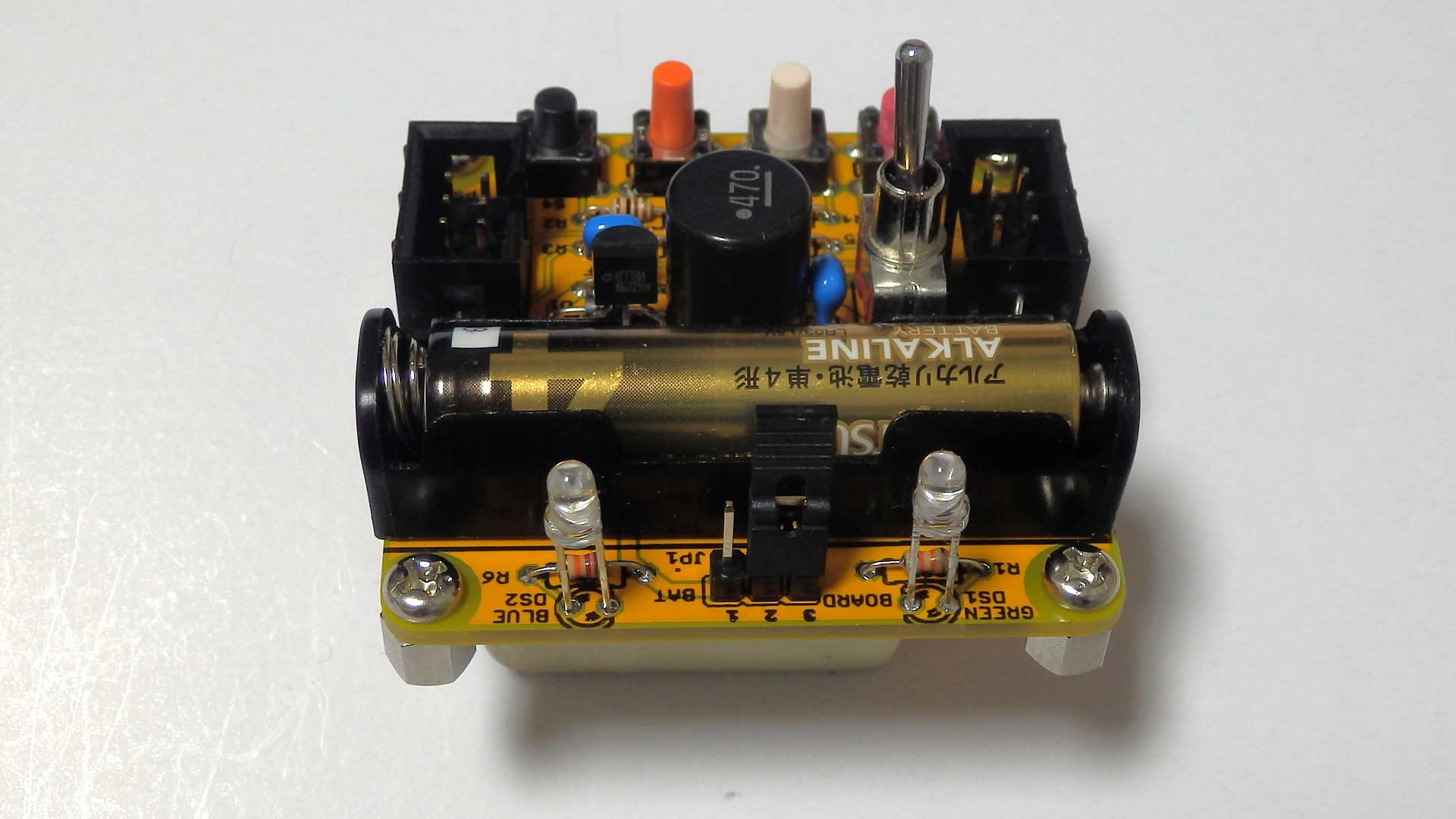

ジャンパーの替りに取付けたスイッチが良くなかった。金属部分がパターンに触っていた。本当のジャンパーに戻す。電源は良い。

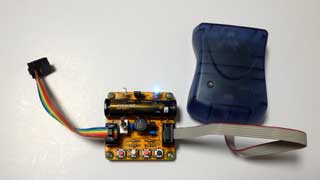

ＡＴｍｅｇａ３２８の読み書きが電池で出来た。スイッチはおいおいチェックするとしてＯＫとする。
- ２０１７年６月２０日
スイッチのチェックが出来た。ＯＫ
- 参考資料
- ガーバーファイル
基板に関しては参考に留め、このファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
