ＰＩＣ １６Ｆ１８２９
 |
 |
 |
 |
|

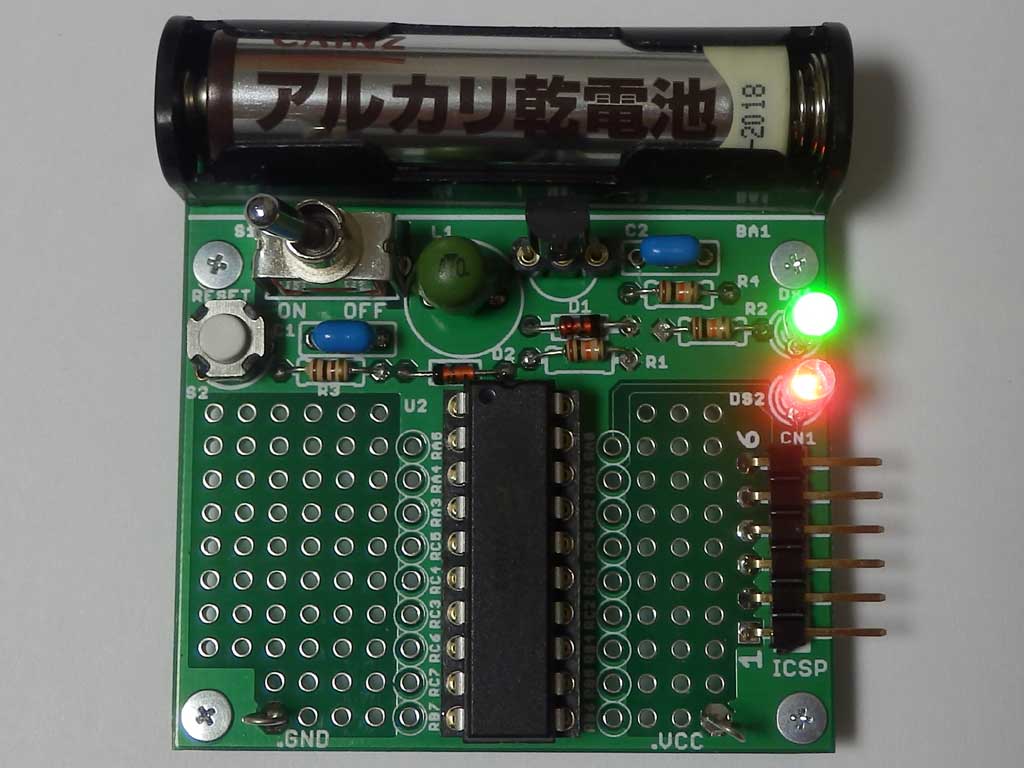

ＰＩＣ１６Ｆ１８２９を使った実験用基板で、単四電池一本で動作します。（ＣＰＵ動作電圧は３．３Ｖです）
回路上、ＣＰＵが制御できるＬＥＤが一つありますので、点滅動作で簡単にプログラムチェックが出来ます。また、押しボタンスイッチが一つ有りますので
リセットスイッチまたは、入力スイッチに出来ます。
このＣ言語のチェックプログラムもＬＥＤ点滅動作とリセット動作を行います。
空きスペースは２．５４ｍｍピッチのユニバーサル部分になりますので、自由に回路を追加して実験が出来ます。 基板作成用ファイルは「Ｆｕｓｉｏｎ ＰＣＢ」に頼んだ時のガーバーファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
