シリアル通信モニター
 |
 |
 |
 |
|

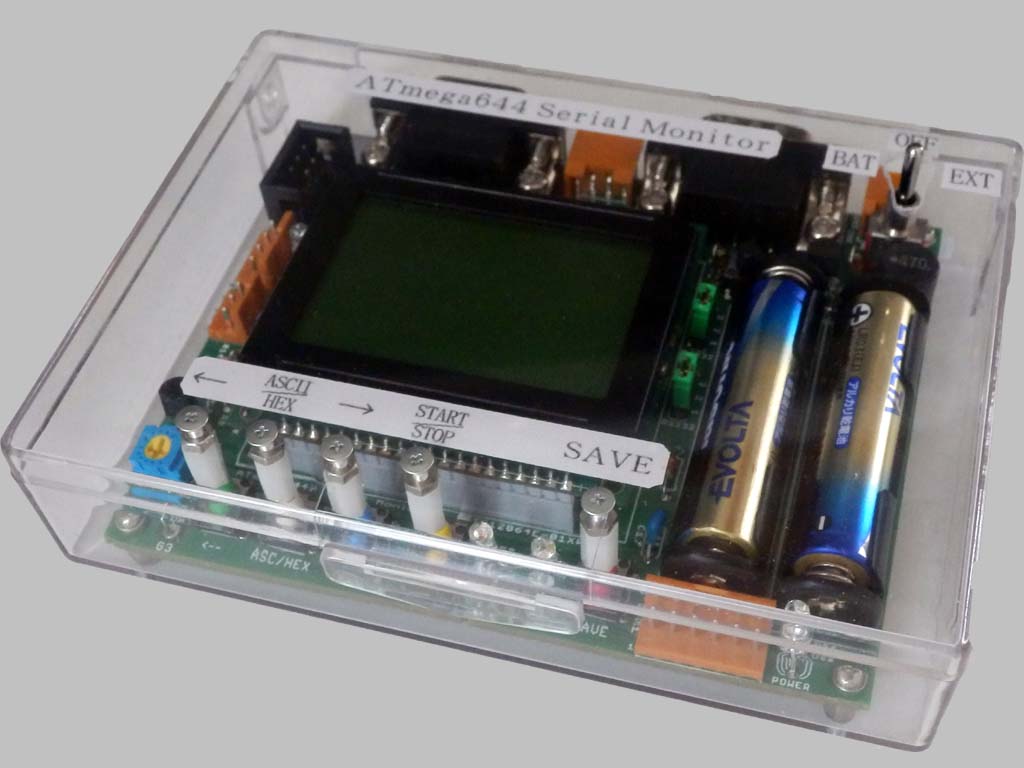

ＡＶＲ Ｍｅｇａ６４４を使ったシリアル通信モニターで、単三電池二本で動作します。 回路は ＬＣＤ表示器、受信信号整形回路が有り、ＬＣＤ表示、信号解析などをＣＰＵが行います。 このＣ言語のプログラムは 電源をＯＮすると 保存データが有る時は保存データを表示し、スタートボタンを押すとモニターを開始します。 動作に関しては取扱説明書を参照してください ＬＣＤ表示器はパラレル制御の１２８ｘ６４ドットの物（TG12864E-01XWBV）を使っています。 受信信号整形回路はＲＳ２３２Ｃ信号をＣＭＯＳシュミット回路で入力し、その出力をＣＰＵのシリアル受信信号とします。 切り替えにより、ＴＴＬ（５Ｖ）レベルのシリアル信号も入力する事が出来ます。通常、ＴＴＬレベル信号を使う時はＣＮ−１コネクタの４番ピン（ＶＣＣ）は相手方には接続しないで下さい。 シュミット回路ＩＣの７４ＨＣ１４を７４ＨＣＴ１４に変更しますと３．３Ｖ系の信号も入力できますが、ＲＳ２３２Ｃ信号の時のノイズマージンが減ります。 |
|||
