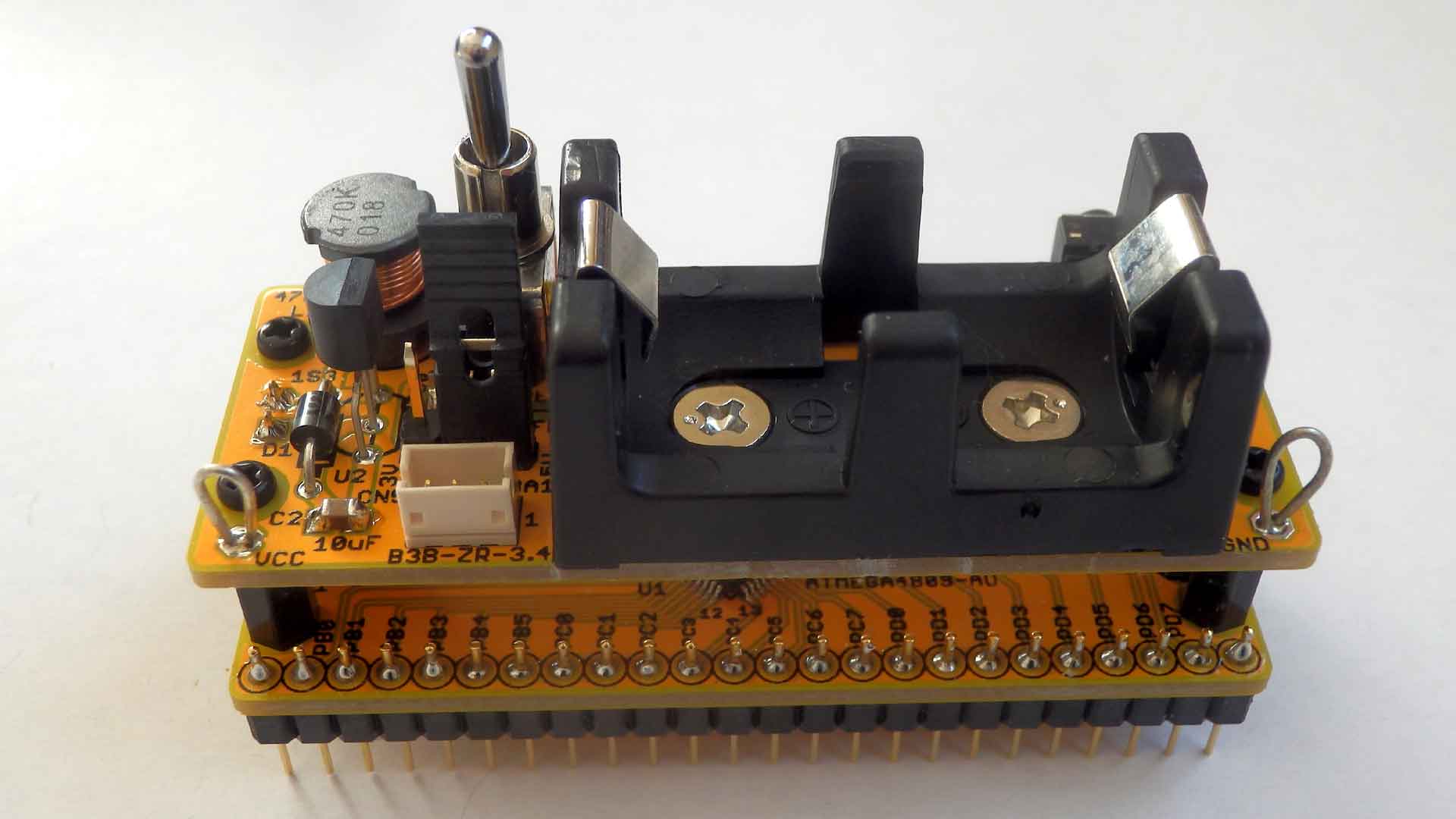

ブレッドボード用実験基板 (ATmega4809 PCB for breadboard)
ブレッドボードで　ｍｅｇａ４８０９の実験を簡単に出来る様に　基板上に電源（電池）、等を入れた基板です。 ＣＲ２電池１本を電源とし、電源電圧を３Ｖと５Ｖを切り替えられ、プログラム書き込み用のコネクタも有ります。 回路(circuit diagram)はＣＰＵ部分と電源部分の２つをコネクタで繋ぎ、２階建てになっています。 部品表(bill of material)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
ブレッドボードとの接続は、２４ピンｘ２の４４ピンを使います。

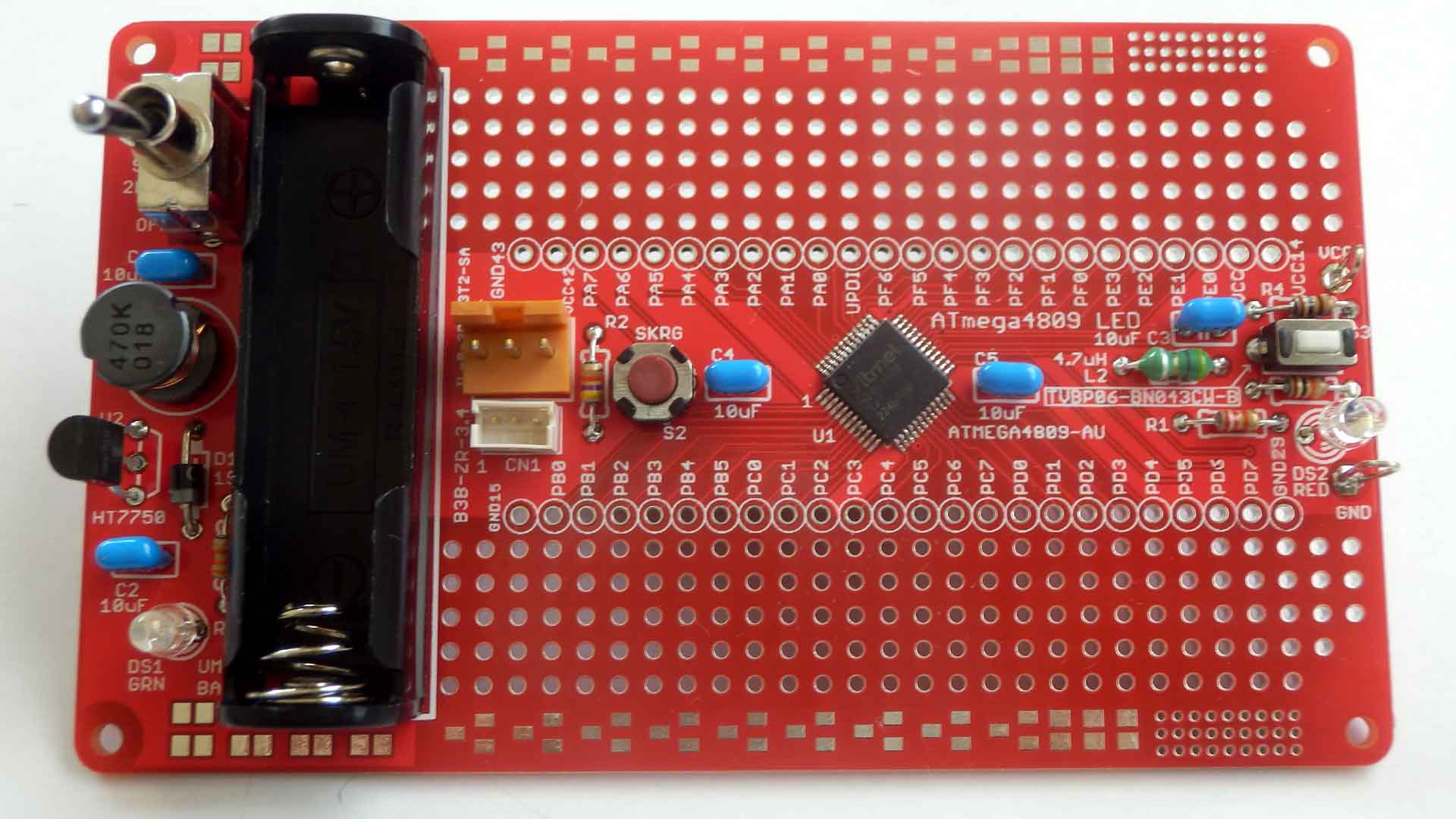

ユニバーサル付実験基板 (ATmega4809 PCB with universal board part)
ｍｅｇａ４８０９の実験を簡単に出来る様に　基板上に電源（電池）、ユニバーサル基板部分、等を入れた基板です。 単４電池１本を電源としています。 回路(circuit diagram)は、動作確認の為のＬＥＤとスイッチとプログラム書き込み用のコネクタが有ります。 部品表(bill of material)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。

制作に関するメモ(Notes under construction)
