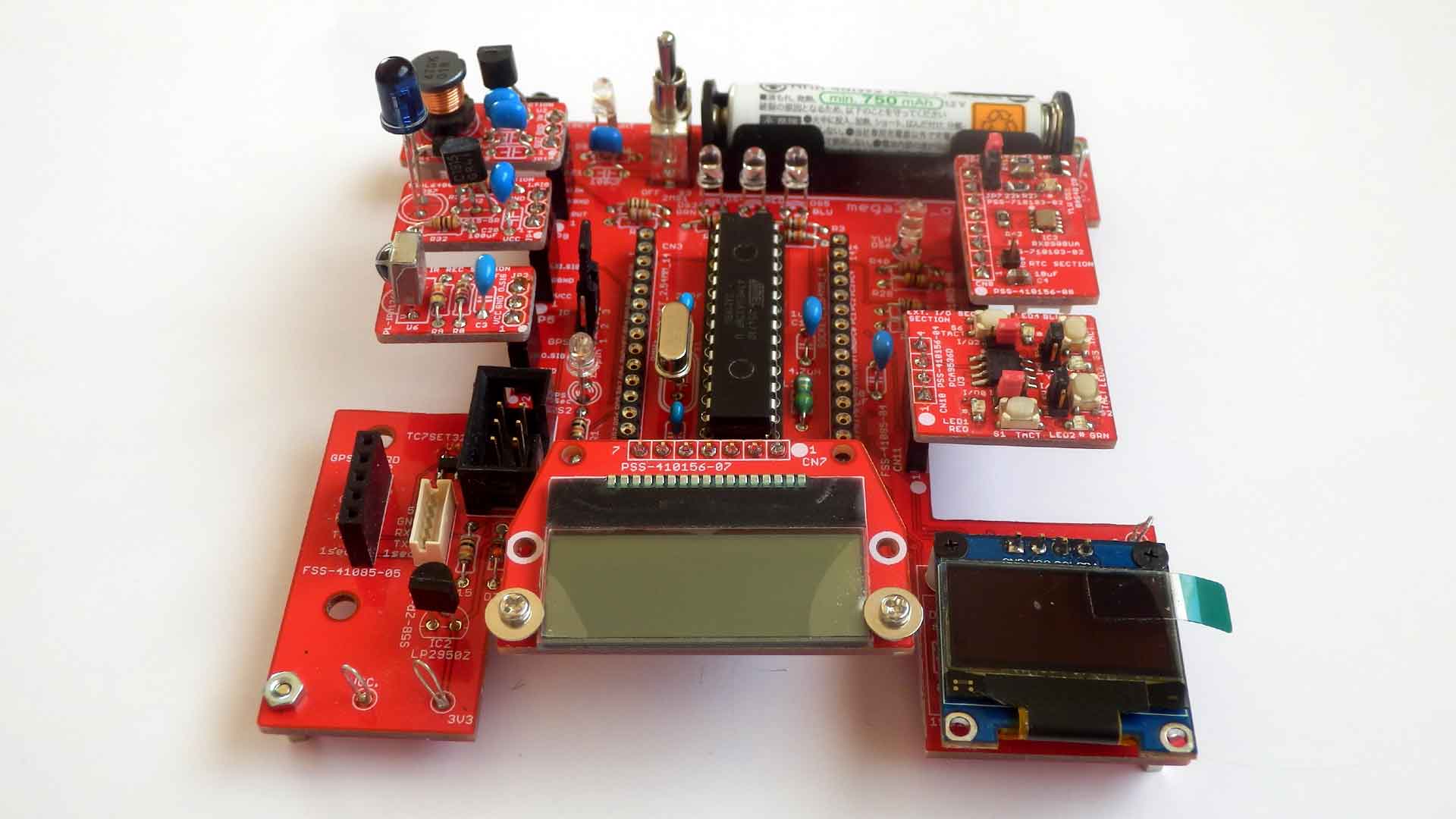

ｍｅｇａ３２８のＯＬＥＤ等のテスト用基板 (mega328 oled etc. test PCB)

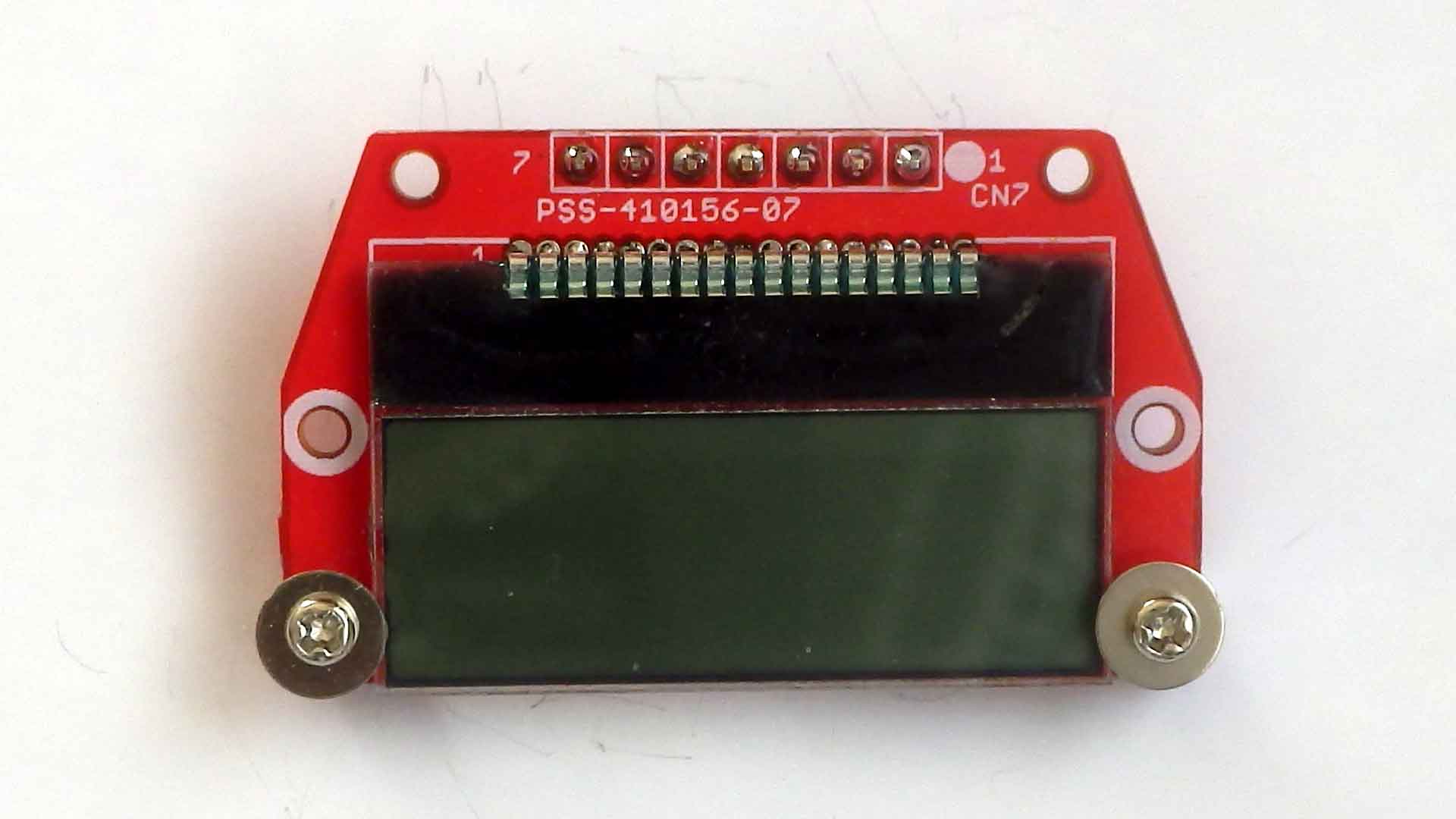

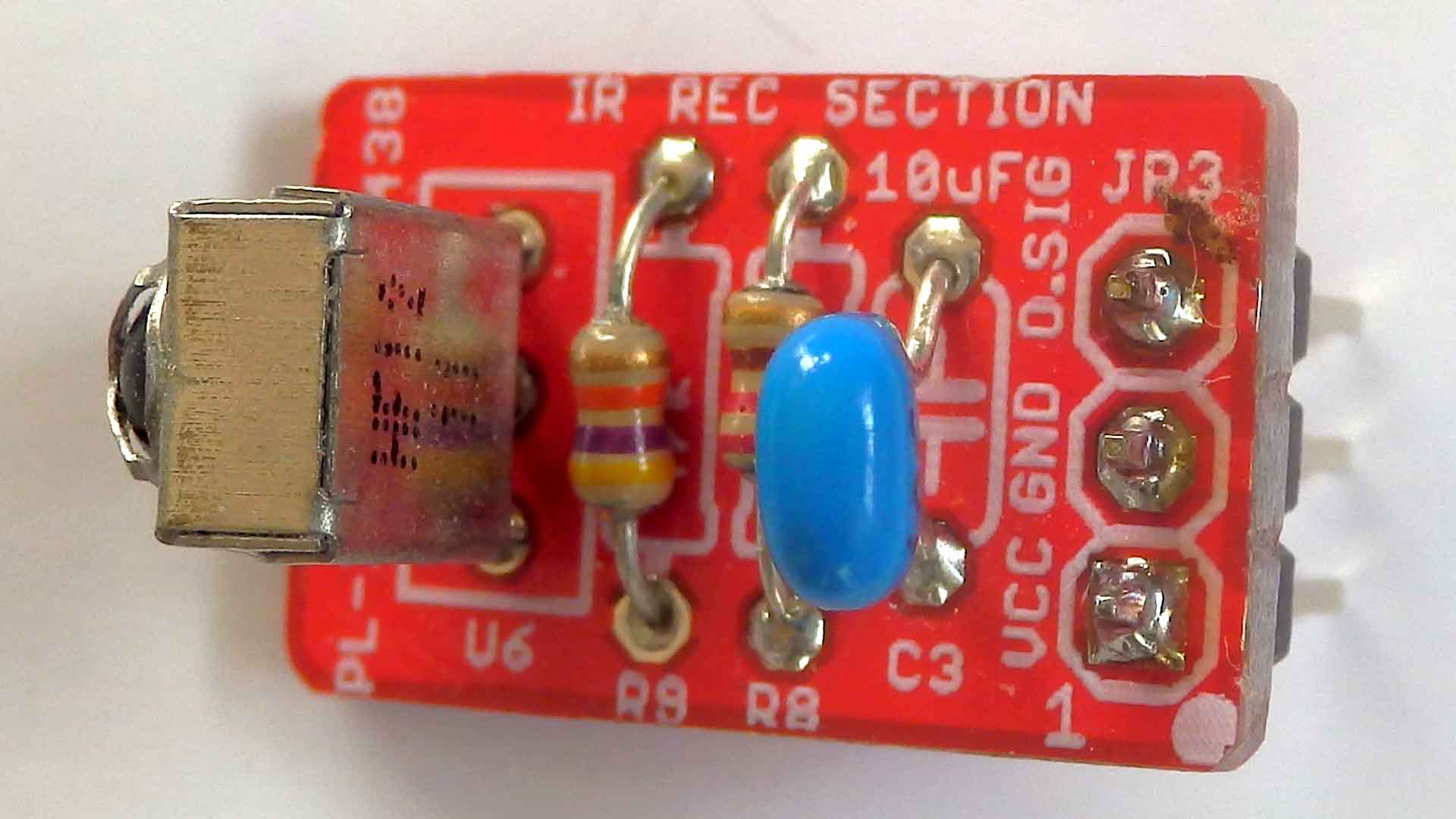

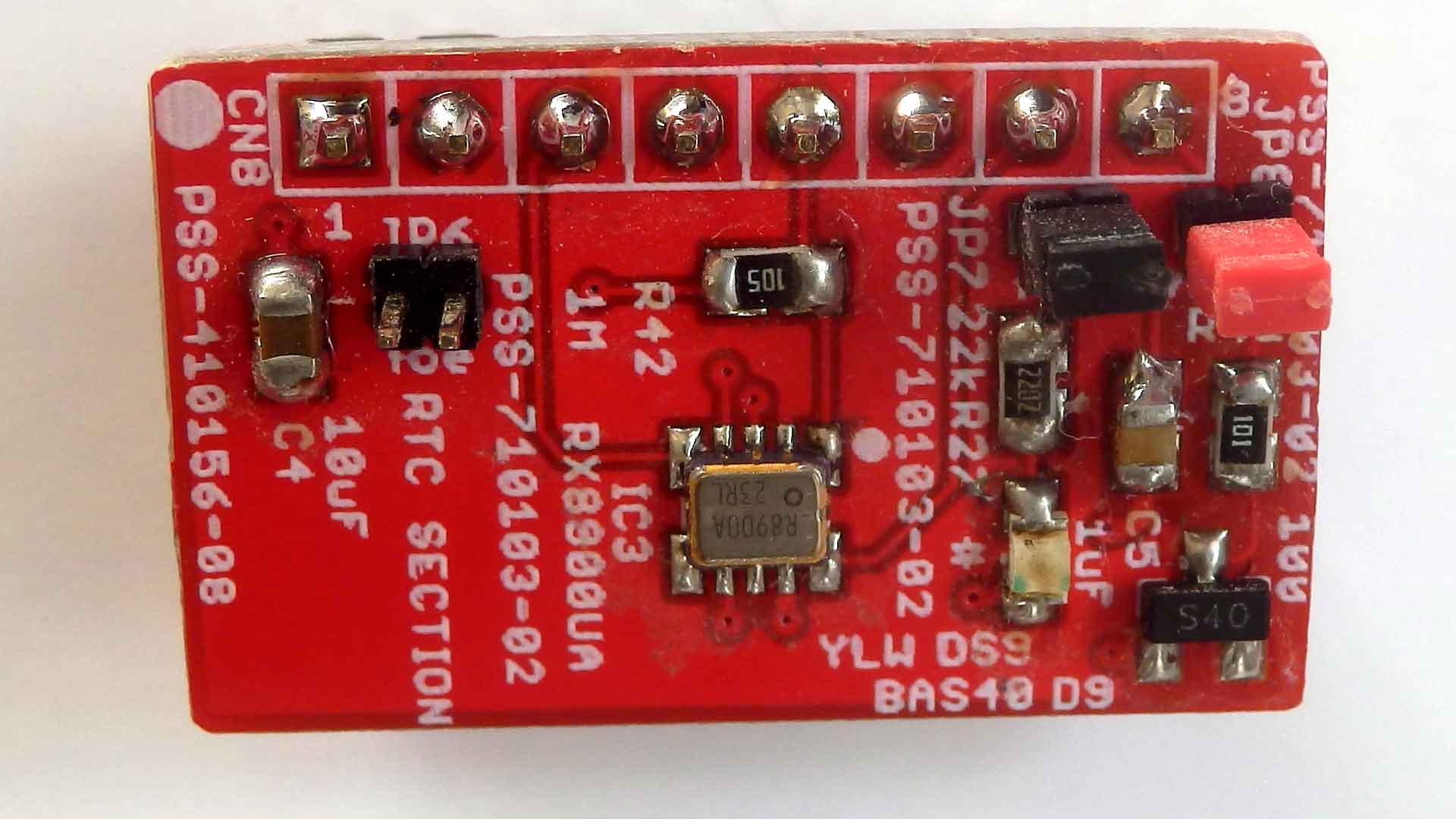

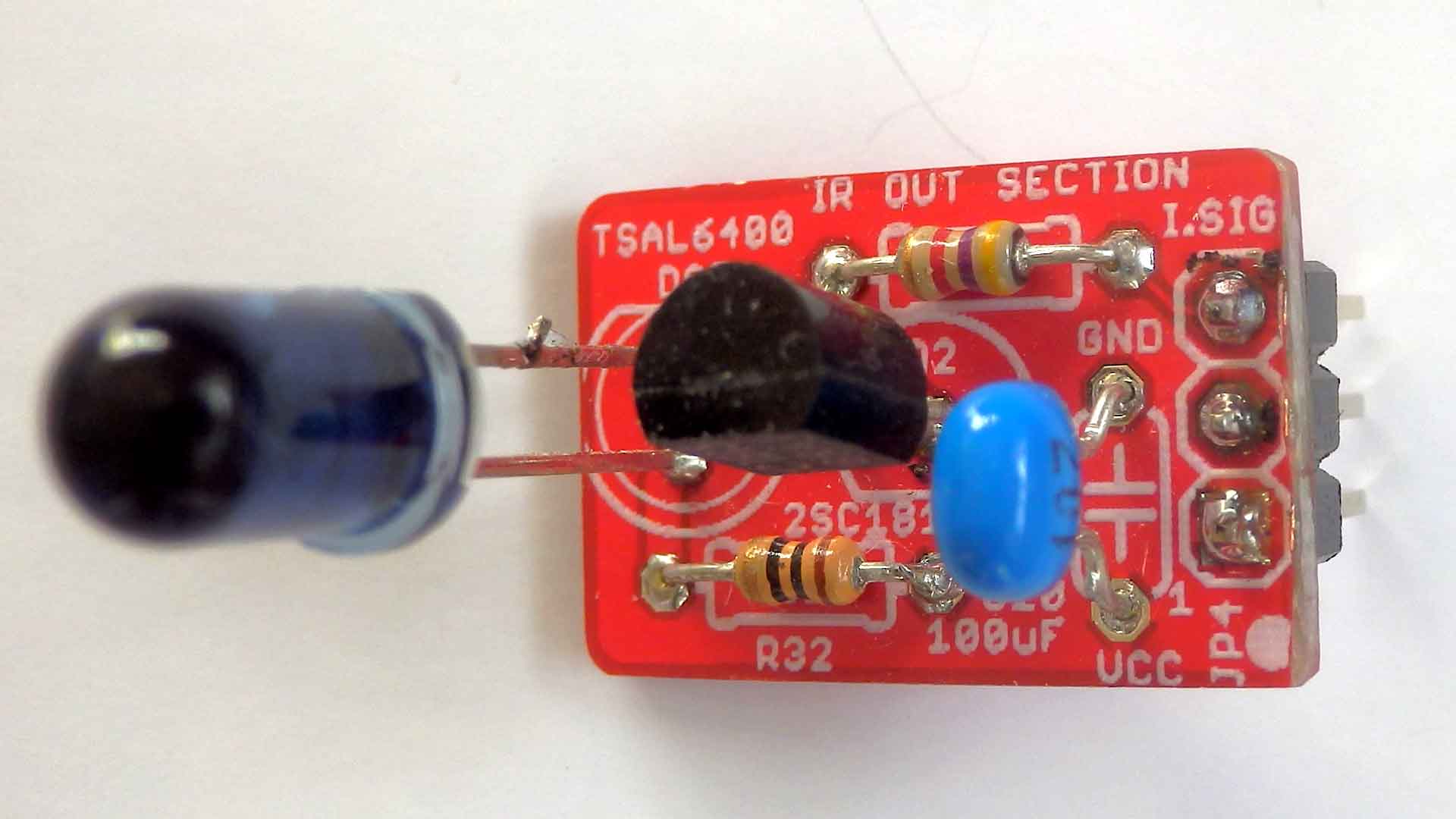

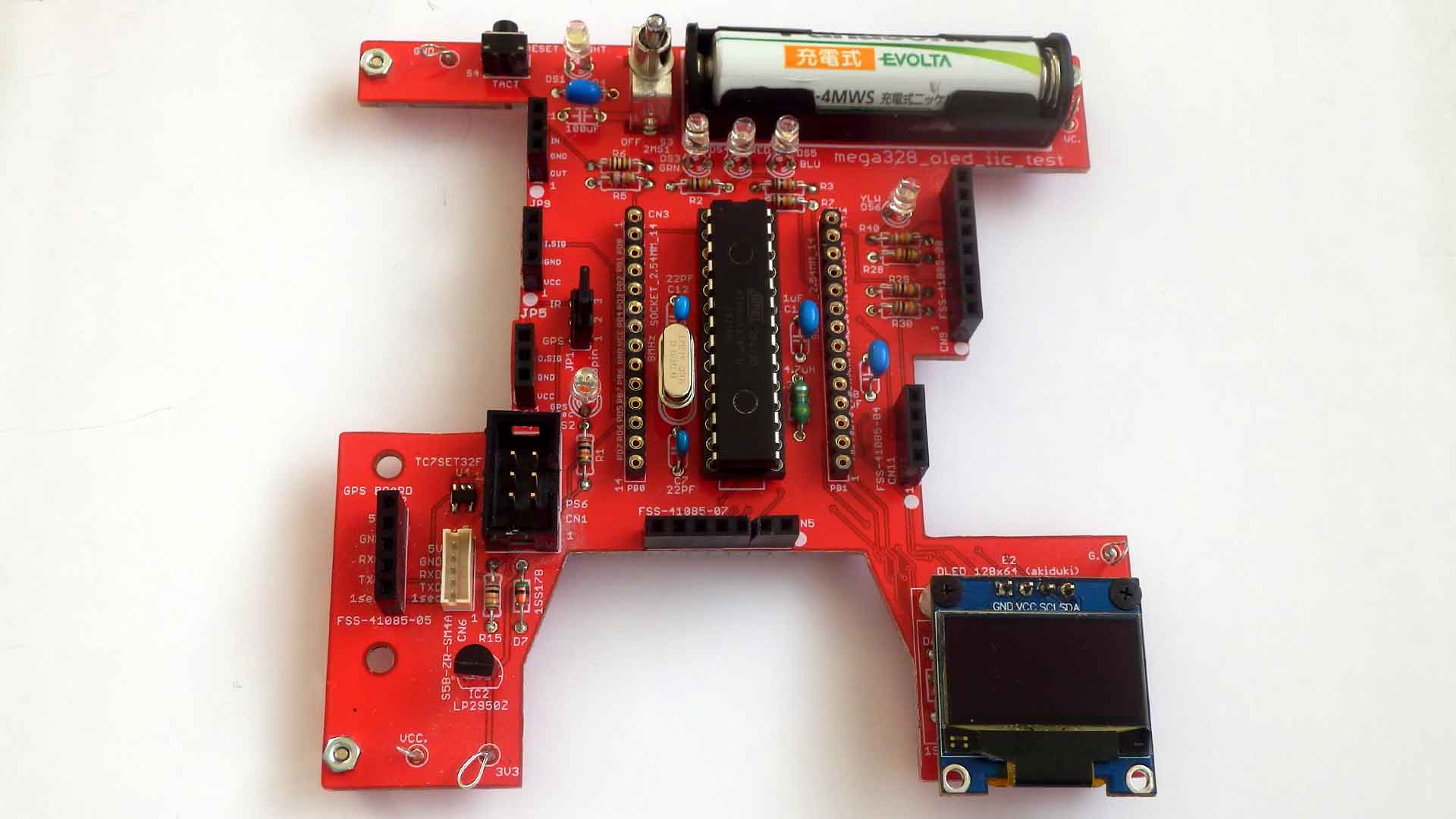

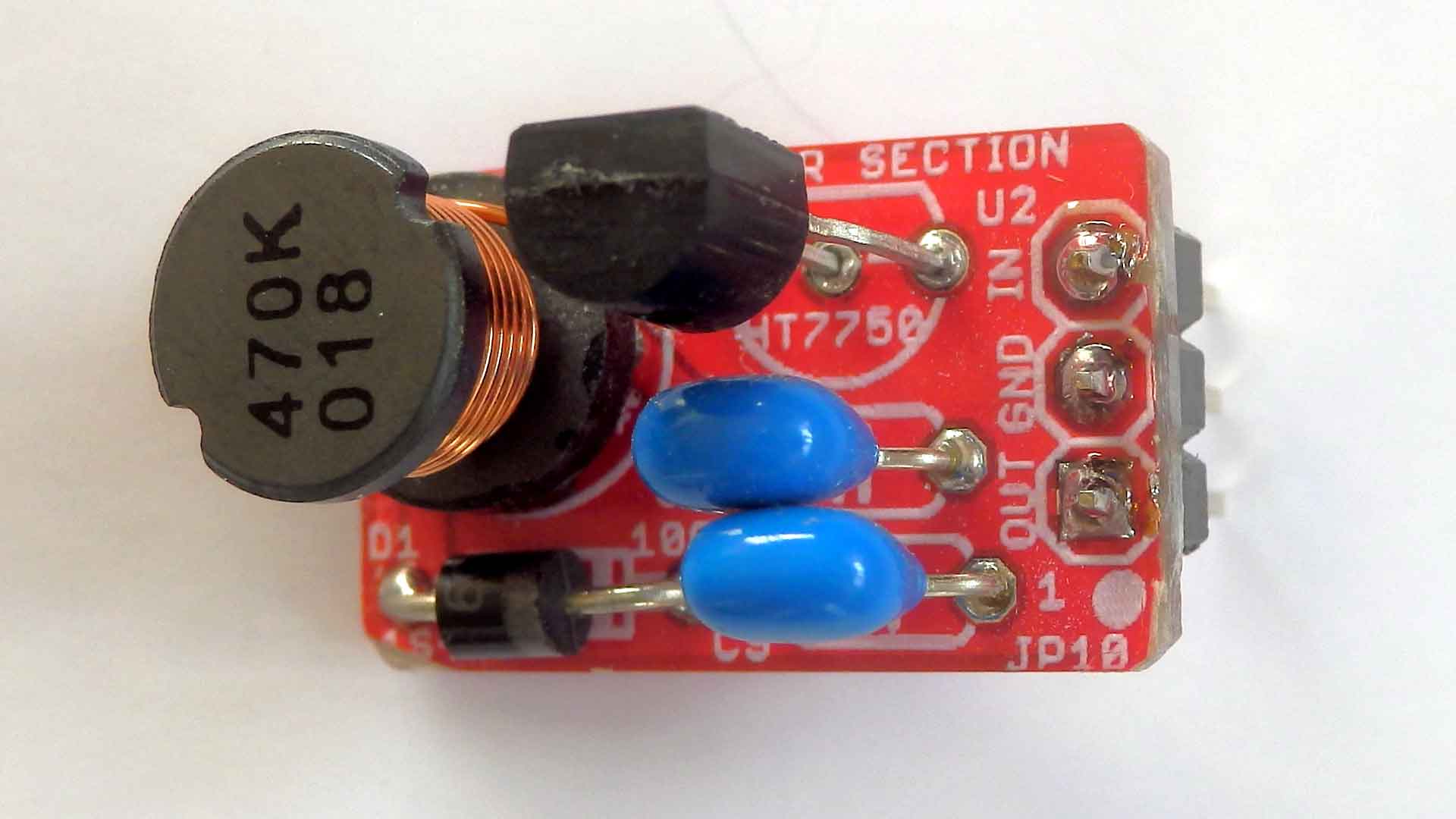

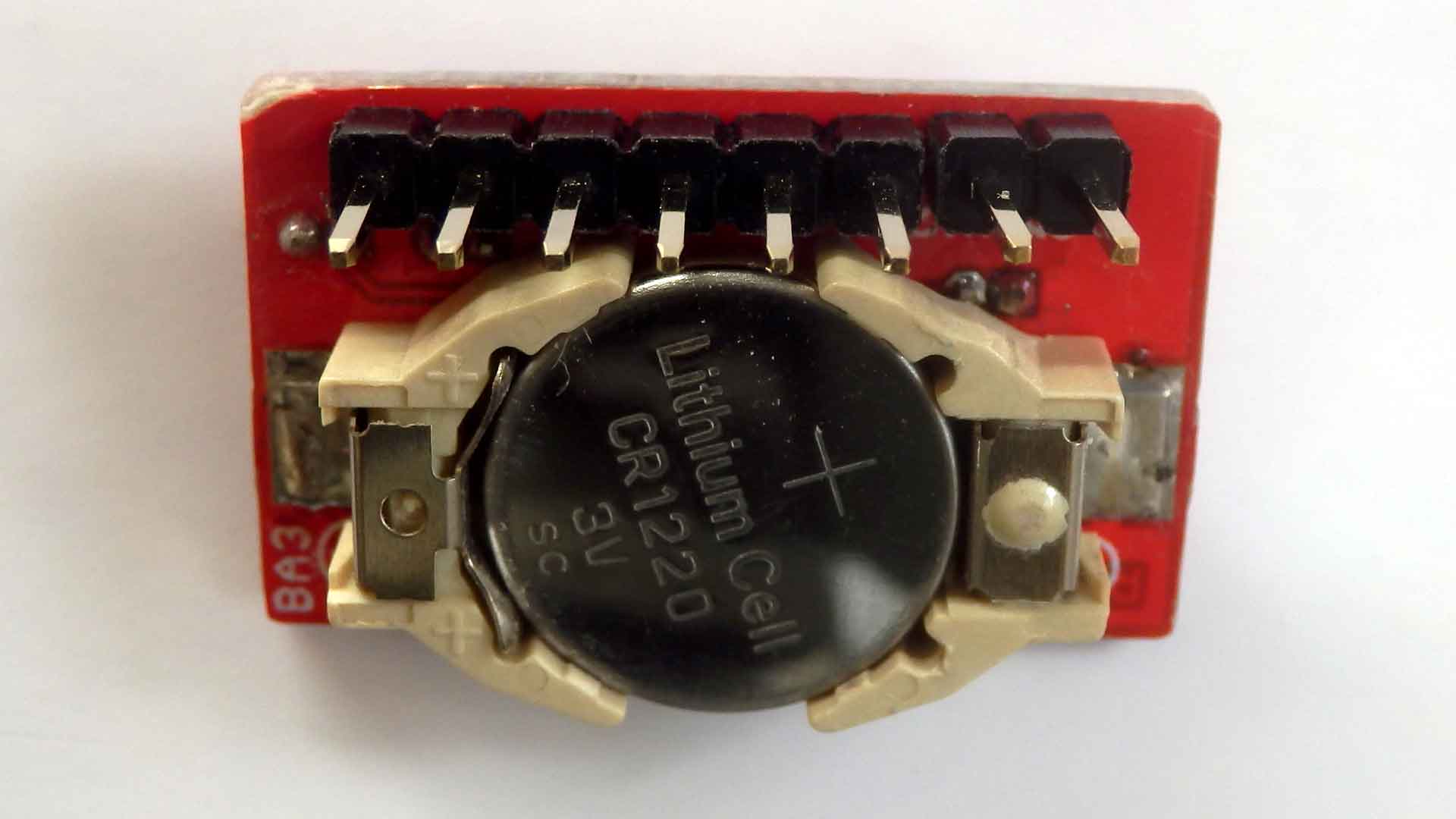

ＯＬＥＤ（秋月購入）、ＲＴＣ（ＲＸ８９００）等の動作をテストする為の基板で、電源（電池）も入れた有ります。 単４電池１本を電源とし、ＣＰＵ等の電源電圧は５Ｖとして、ＬＣＤのみ３Ｖにしてあり、プログラム書き込み用のコネクタも有ります。 回路(circuit diagram)は親基板と 子基板（電源、赤外線送信、 赤外線受信、ＬＣＤ表示、 拡張Ｉ／Ｏ、ＲＴＣ）の６個をコネクタで繋ぎます。 ＲＴＣ基板には裏側に電池が付きます。 部品表(bill of material)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
プログラム(Source program)は、赤外線受光器と、赤外線発光器、、ＲＴＣの動作を確認する為、
起動時のスイッチ操作で 時計動作、ニキシー管時計用リモコン、ＮＥＣシーリングライト用リモコン、
ＧＰＳデータ表示を 切り替えます。
（詳しくは取扱説明書(Instruction manual)を参照してください）

制作に関するメモ(Notes under construction)
