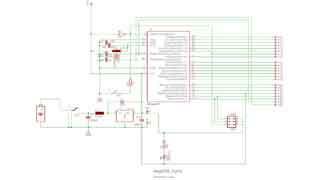

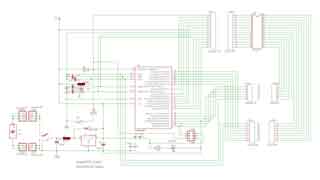

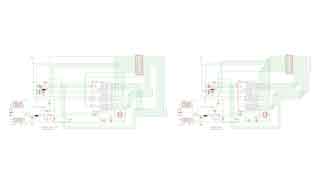

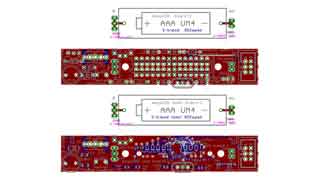

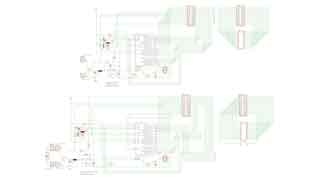

Ｅｌｅｃｒｏｗに 　６桁ＩＮー１６時計、簡易スペアナ、４桁ＩＮ－８時計、８ｘ８ドット時計と一緒に注文した。 現在の中国の状態がわからないので　いつ頃出来上がるかわからないが、注文画面上には以前と同じ様な工程（日時）の説明が出ていた。 なので、うまく行けば（以前と同じなら）来週中には手元に来るかな？　と言う感じ。

Ｅｌｅｃｒｏｗから　基板が出来上がって来た。配送含めて一週間で出来上がった。以前より速いぐらい。（なぜか、Ｅｌｅｃｒｏｗの状態は「In production」）

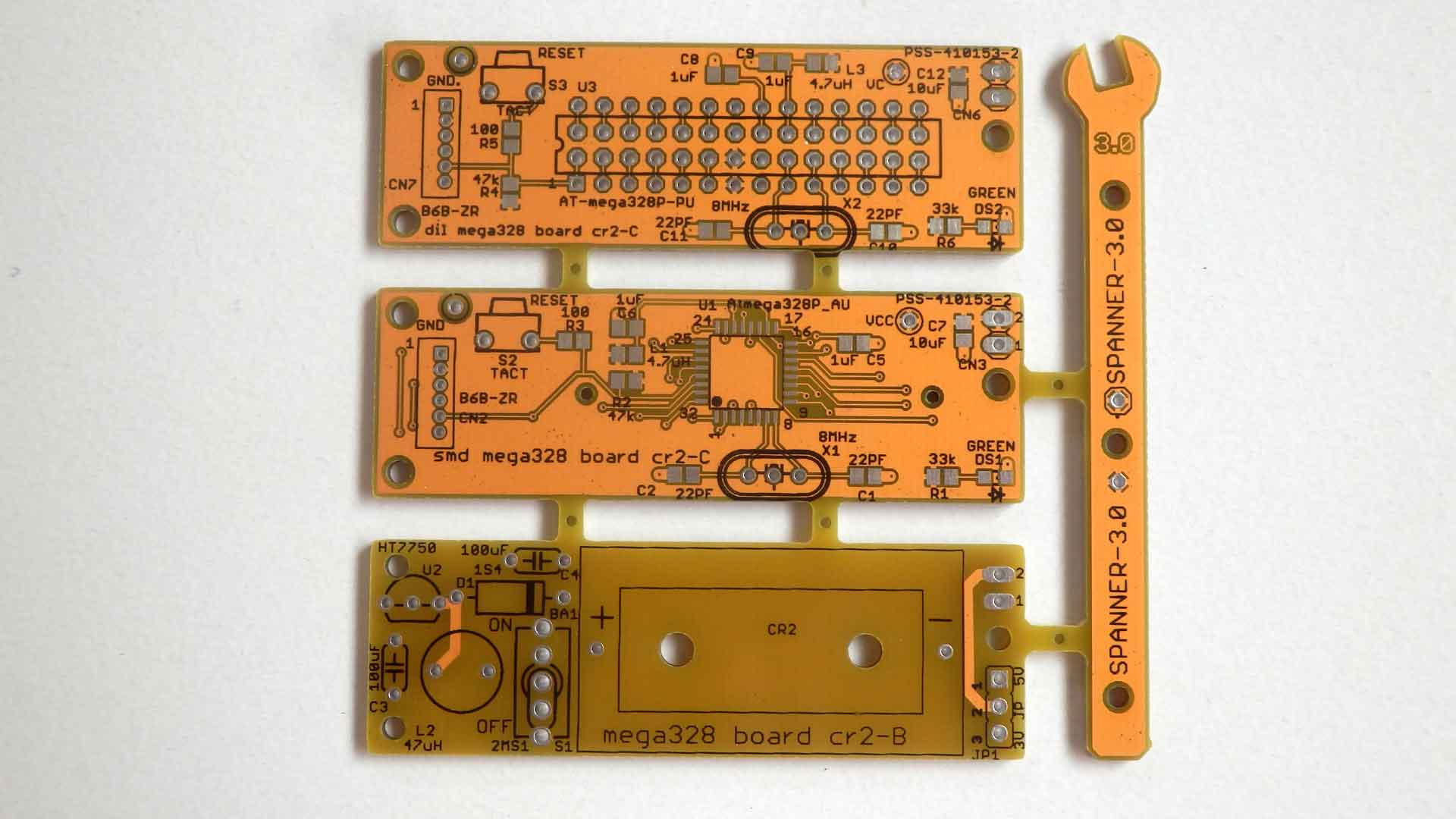

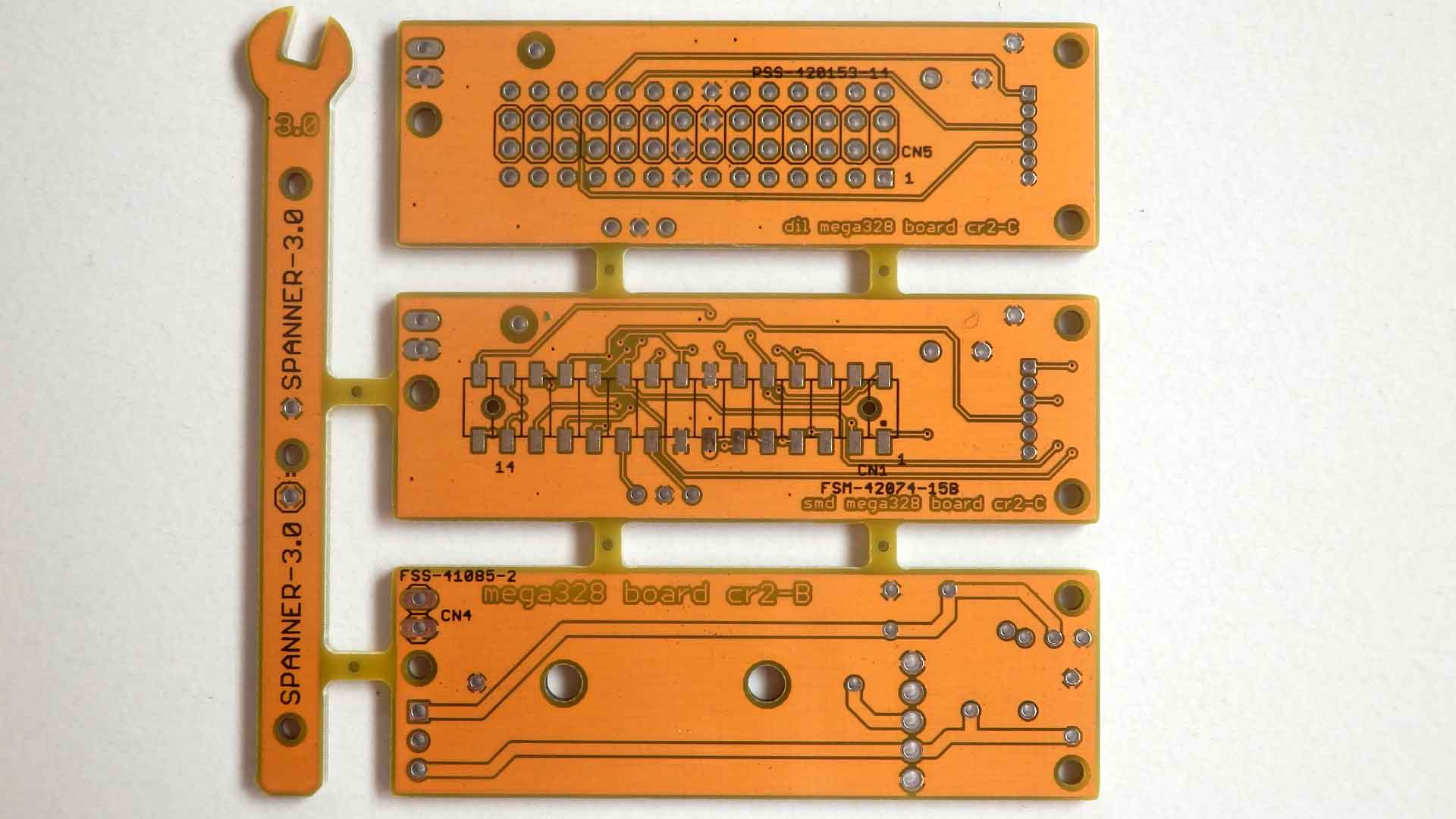

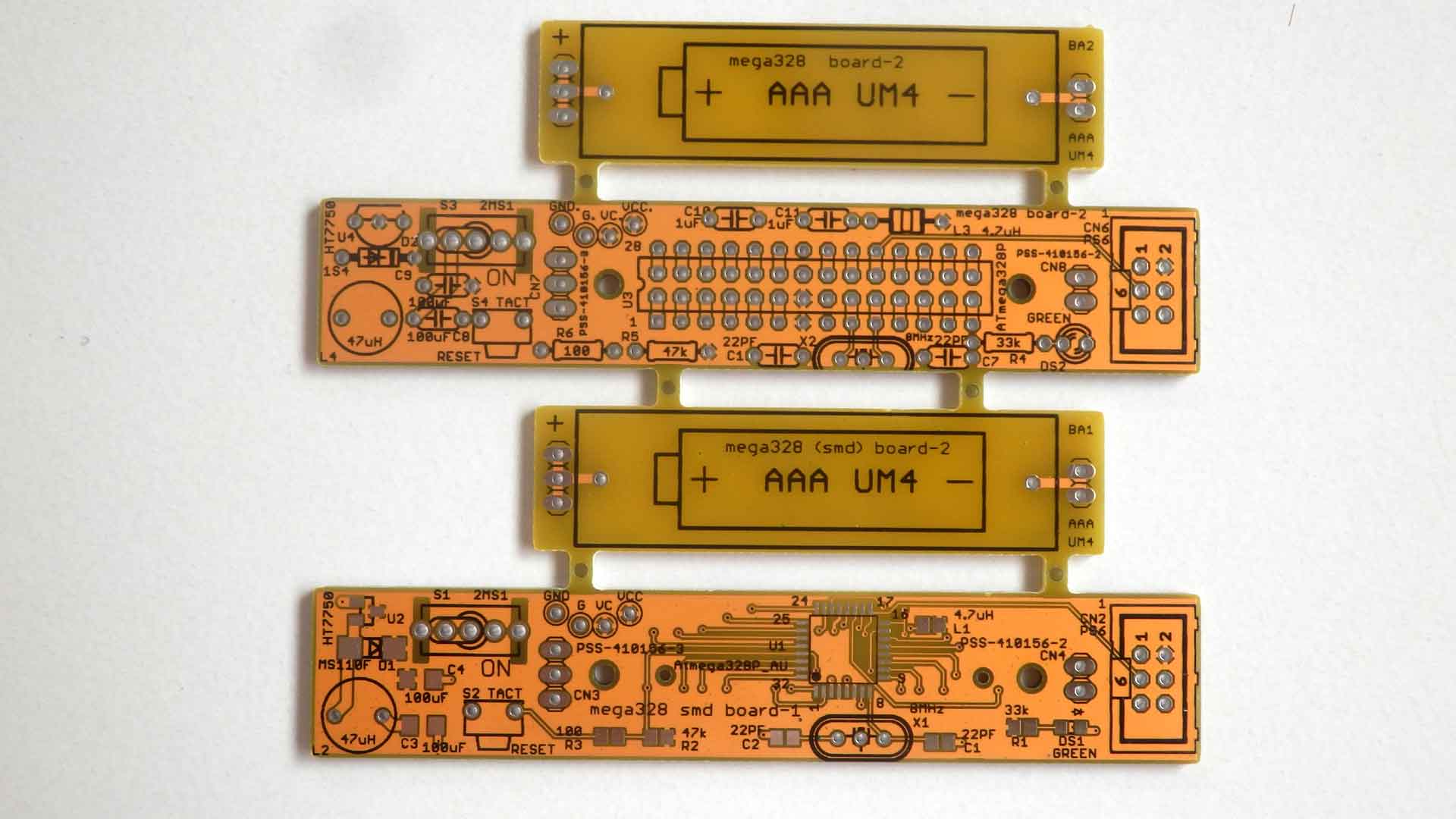

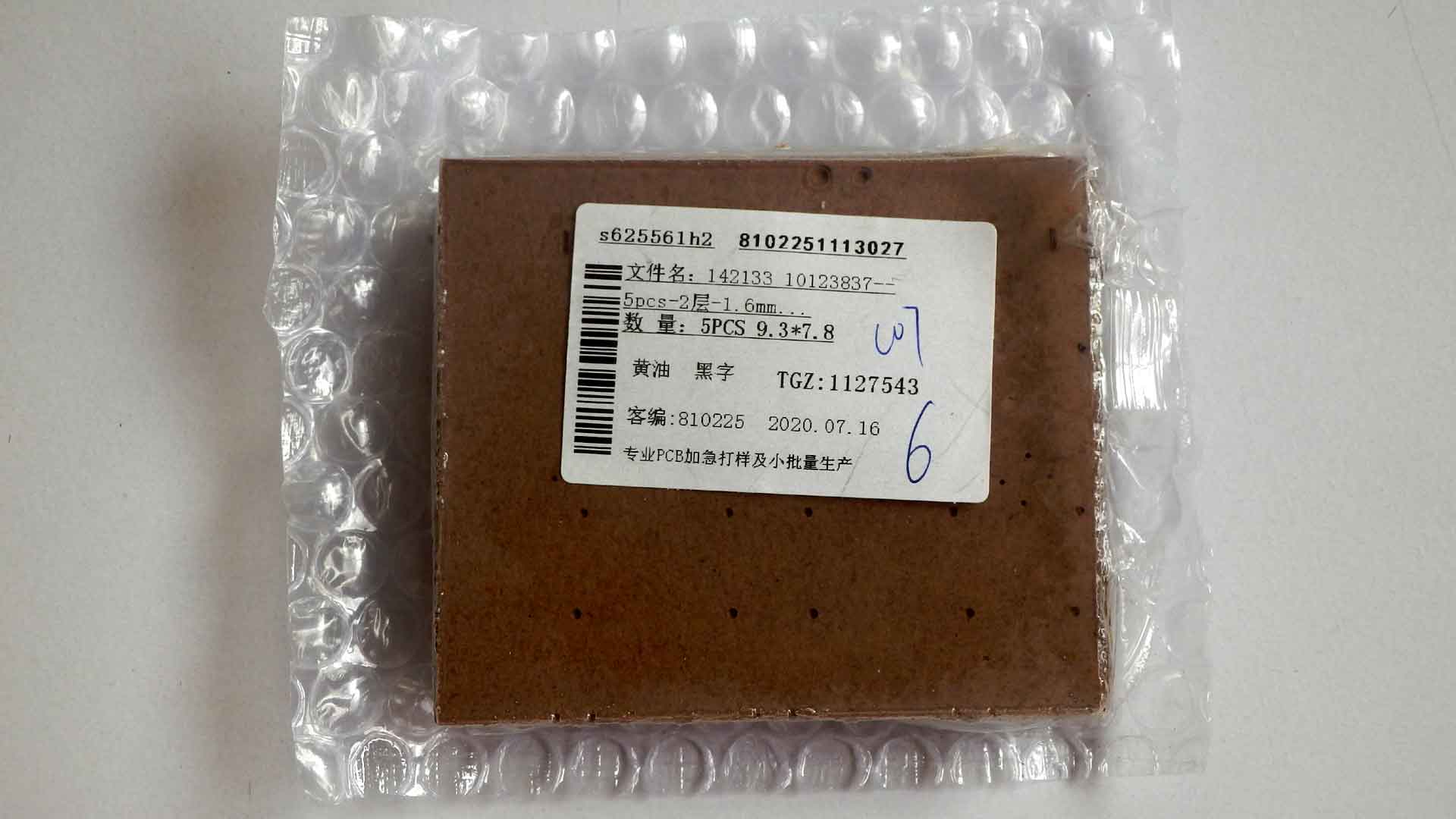

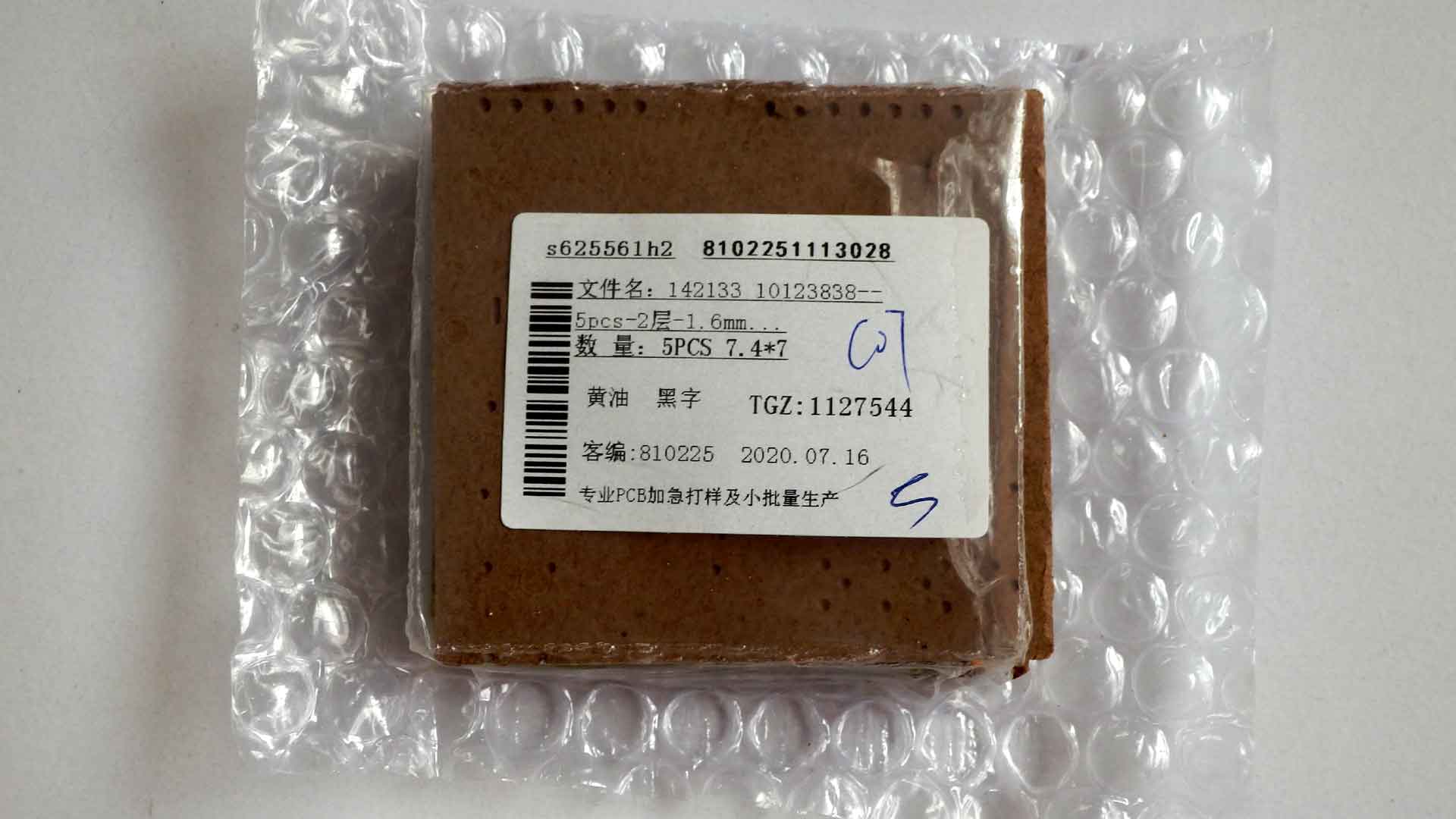

新型コロナが怖いので　まず受け取った袋ごと紫外線殺菌をした。 こんな箱に６種類の基板が入っていた。 単４の物も　ＣＲ２の物も　別々で個々の包装は「プチプチ（単４）」、 個々の包装は「プチプチ（ＣＲ２）」で、上下に捨て板で保護されていた。 （基板表（単４）、基板裏（単４）） （基板表（ＣＲ２）、基板裏（ＣＲ２））

Ｅｌｅｃｒｏｗから　基板を送ったとメールが来た。基板を受け取ってから送ったと言われても　困ってしまう。

ＲＳ、秋月、廣杉、マルツに足りない部品を注文した。 直ぐには　いつ入るかわからないが、ＲＳだけは　予定日の入った受注した旨のメールが来た。

秋月からは注文した物全てが届いた。ＲＳからは注文した物の内３品が届いた。廣杉からは来なかったが、ホームページを見たら メールシステムの不具合で即日発送が出来ない様な事が書いた有ったので、遅れているのだろう。マルツからは時間のかかる物が有るので 追って連絡する旨のメールが来ていた。
まずは基板の切り離しから始める事になるだろう。

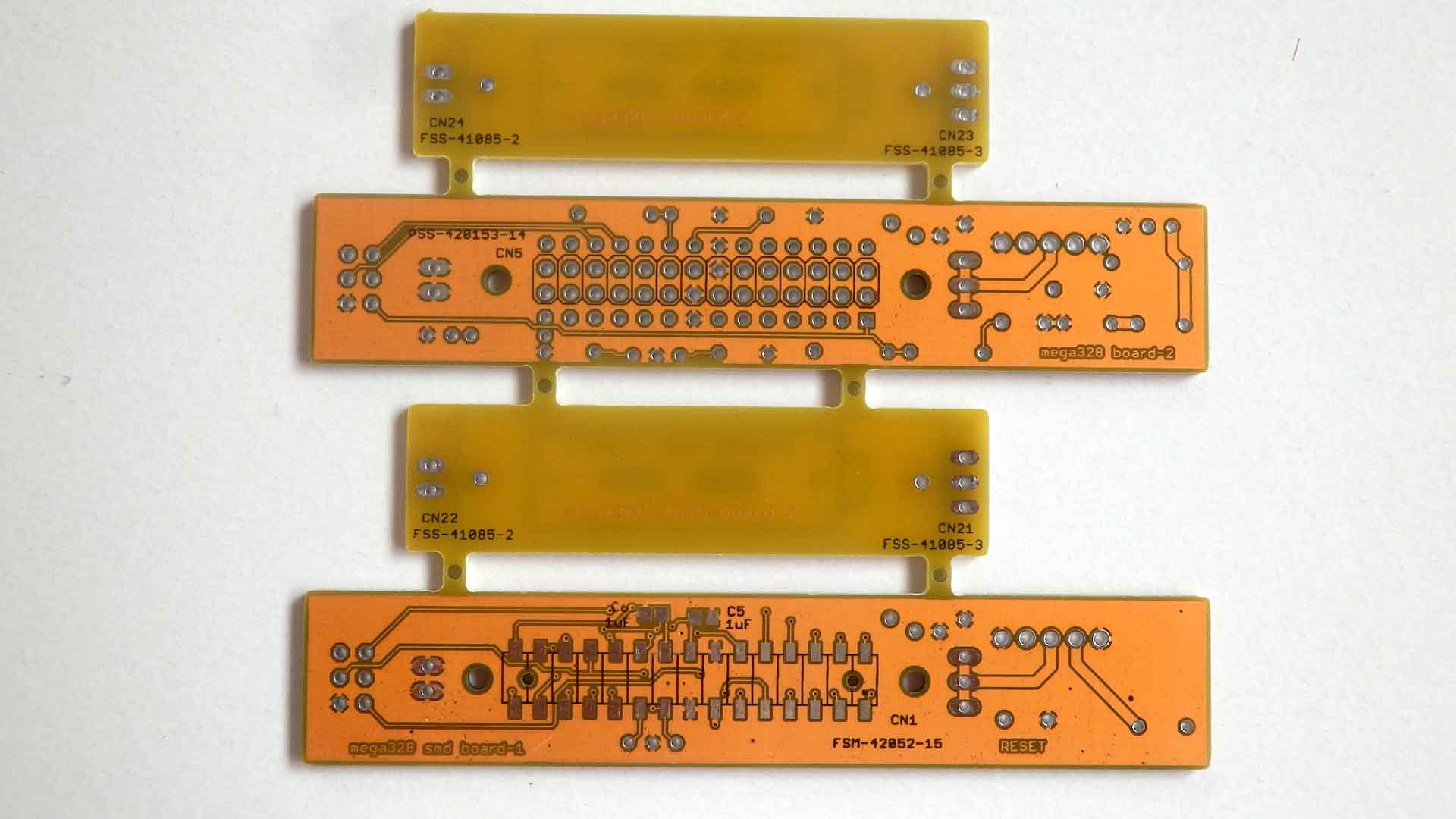

今日　廣杉から注文した物が届いた。いつもより１日遅れだが、この位の遅れは問題無し。 基板の切り離しは行った。思った様に繋ぎ部分の穴を３ｍｍのドリルで大きくすると　分離で来た。 その後残った出っ張りをちょっとヤスリ掛けのするだけ

ＲＳから　３１日に届くはずの物が　新型コロナで航空便減便の為　３日遅れる旨の　連絡が来た。 基板（Ｅｌｅｃｒｏｗ）はＯＣＳで以前と同じ様に来ていたので　以前と同じぐらいに運送事情は戻っているのか　と 　思ったがそうでは無いみたいだ。 ＯＣＳだけ大丈夫なのか、中国だけ大丈夫なのか、。
マルツに頼んだ物もＤｉｇｋｅｙなので多分何処からか航空便で来るのだろうから遅れるかもしれない。

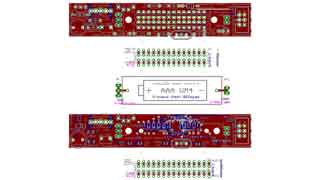

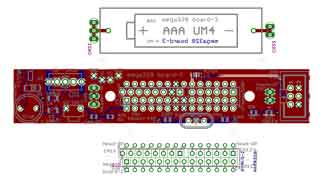

改めて切り離した基板を見たのだが、結構大きい　と言うか長い。 今使っているブレッドボードだと　長手方向が隠れてしまう。 特に単４の物は結構はみ出るぐらいなので使い難そう。 ＣＲ２の物でも長手方向ピッタリ位になる。 組み立てて使ってみてダメだったらもっと小さく作ろ直したい。 電池がネックなら単５とかＬＲ４４とかを使うのも考える必要が有りそう。 大きなブレッドボードを買った方が良いかもしれない。

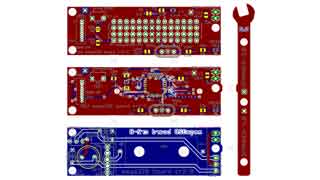

基板で作ったスパナはなんとなく良さそう。ただし、強いトルク、耐久性にはちょっと問題が有りそう。 消耗品と考える方が良いだろう。機会が有ったらアクリルで作ってみたい。
ＩＣソケットを注文するのを忘れていた。Ａｔｍｅｇａ３２８用の２８ピンの物が必要だが、足の間にコネクタをはんだ付けするので １４ピンのシングルを２つで　Ａｔｍｅｇａ３２８の一個分になる。 単４基板用とＣＲ２基板用それぞれなので１４ピンシングルが四個必要になる。

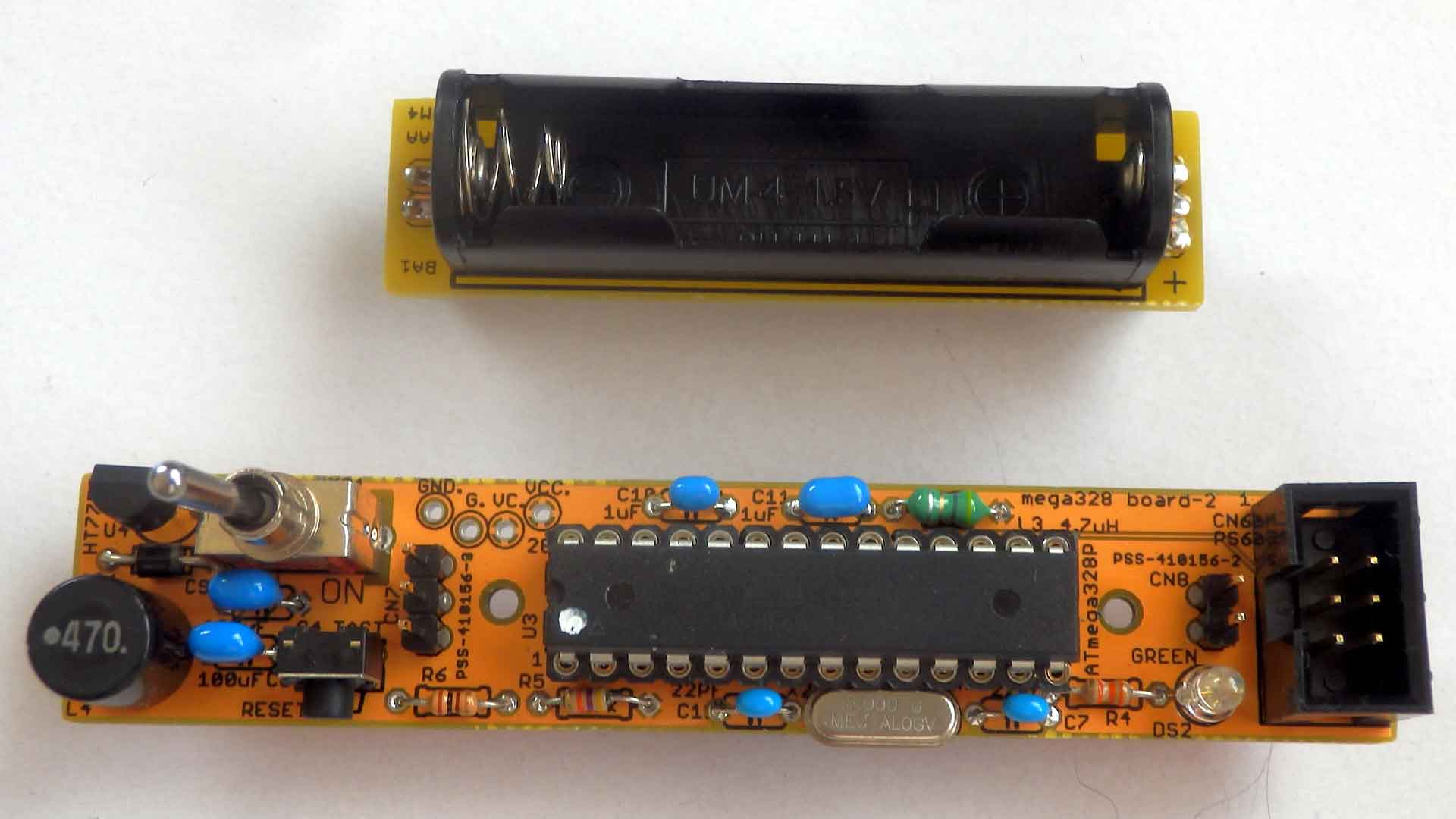

単４のＤＩＰタイプを組み立てた。一見良さそう。電源をＯＮすると緑ＬＥＤが点灯する事は確認した。
しかし、ブレッドボードにうまく刺さらない。「ＦＳＤ－４２０５０－０７」の足が短い。 普通の基板ならＩＣと同じ様に刺さって　半田付けも出来そうだが、ブレッドボードではちょっと足が短いみたい。固定できない。 最初の構想の様にこのコネクタと同等な機能の基板を作る事になりそう。
後の３種の組立は保留にする。

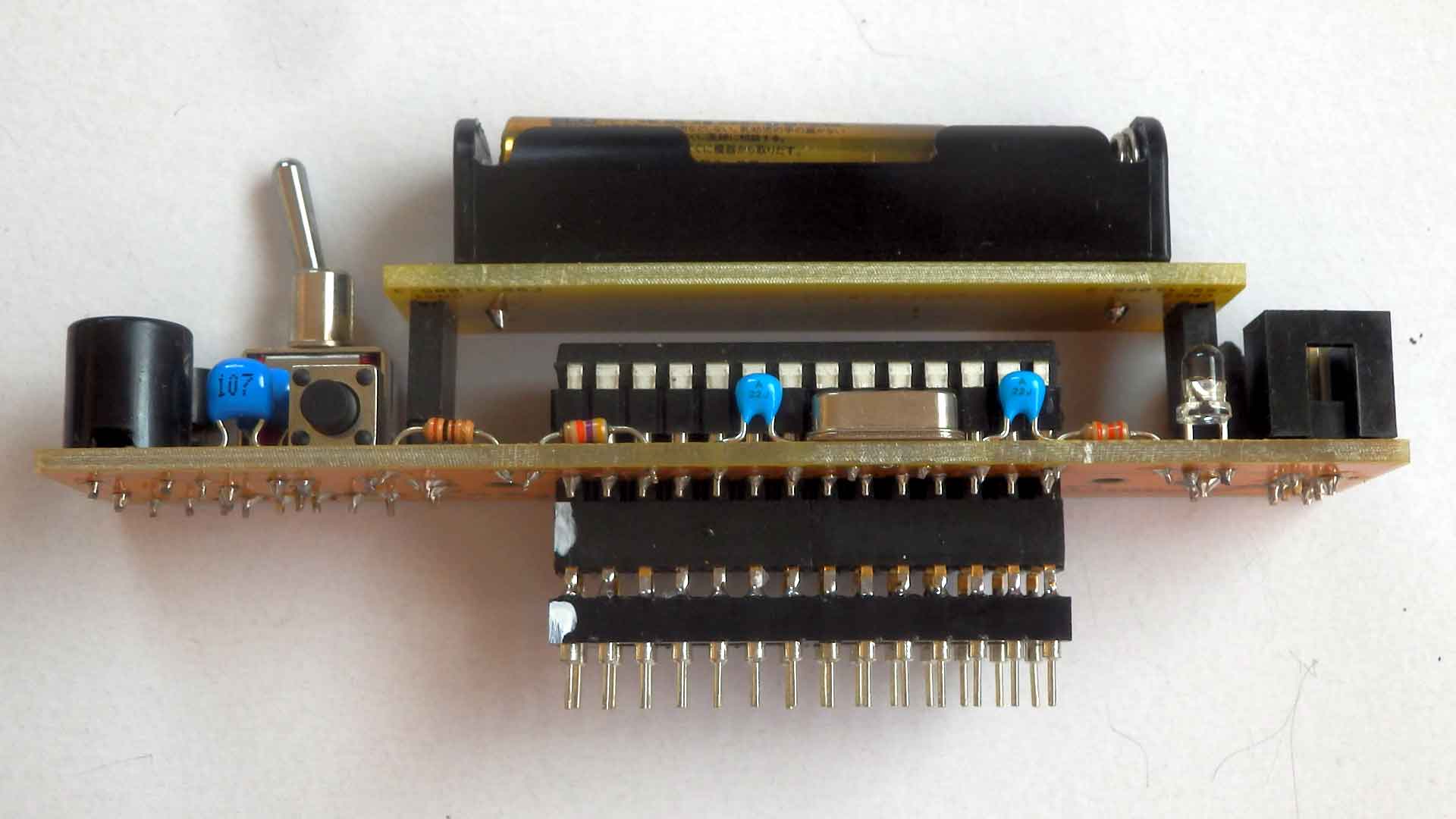

ブレッドボードに刺さらない問題は、ピンの長さと言うよりは　形状みたい。 ＩＣソケットでも丸ピンならうまく刺さって固定できるのだが、板状の物はうまく固定できない。 なので、今のコネクタに丸ピンソケットを挿せば使えると思ったが、丸ピンソケットには刺さらなかった。 丸ピンソケットに半田付けするのが良さそう。（恰好は悪いけど）

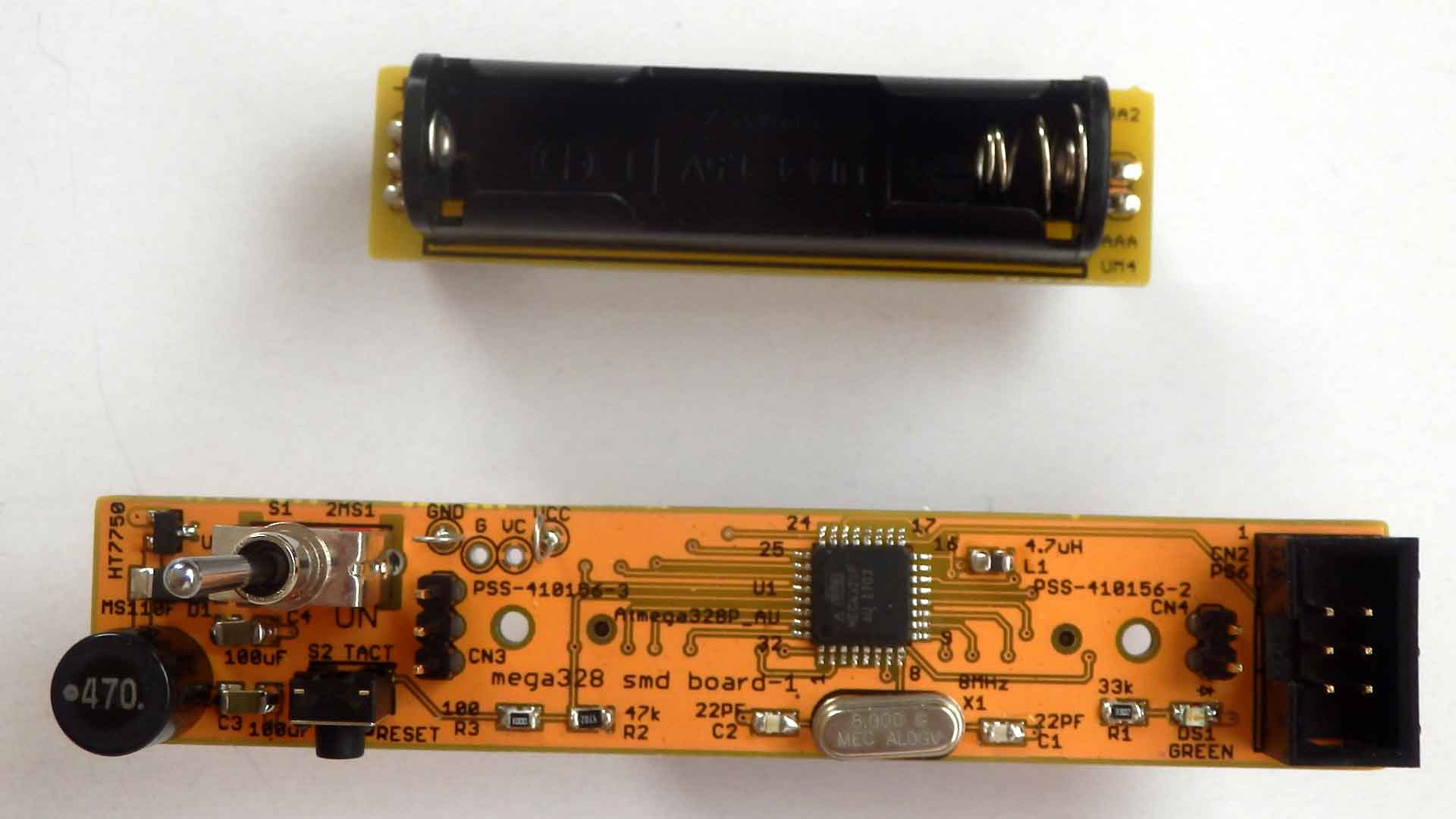

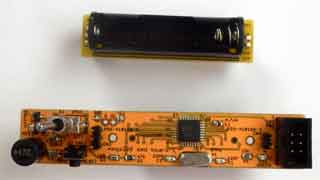

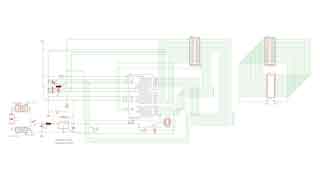

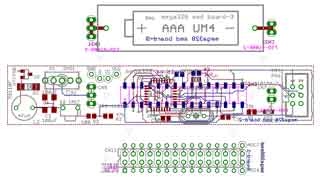

単４のＳＭＤタイプを組み立てた。電源をＯＮすると緑ＬＥＤが点灯する事は確認した。
ブレッドボードにうまく刺さらないのは　ＤＩＰタイプと同じ。加えてコネクタ部分が多いので　高さが高くなりちょっと見不安定。 昨日秋月に　丸ピンソケットを注文したので実際に付けた時の感じで判断しよう。
他の物は保留と思ったが、とりあえず作るだけは作って、動作だけでも確認しようかと　今は思っている。
秋月に頼んだ物の状況を確認したら　まだ発送されていない。新型コロナの影響で２～３日程度遅れが出ているとの事。 まあしょうがない。（前回は幸運だったみたいだ）

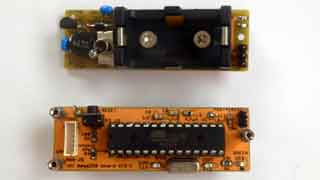

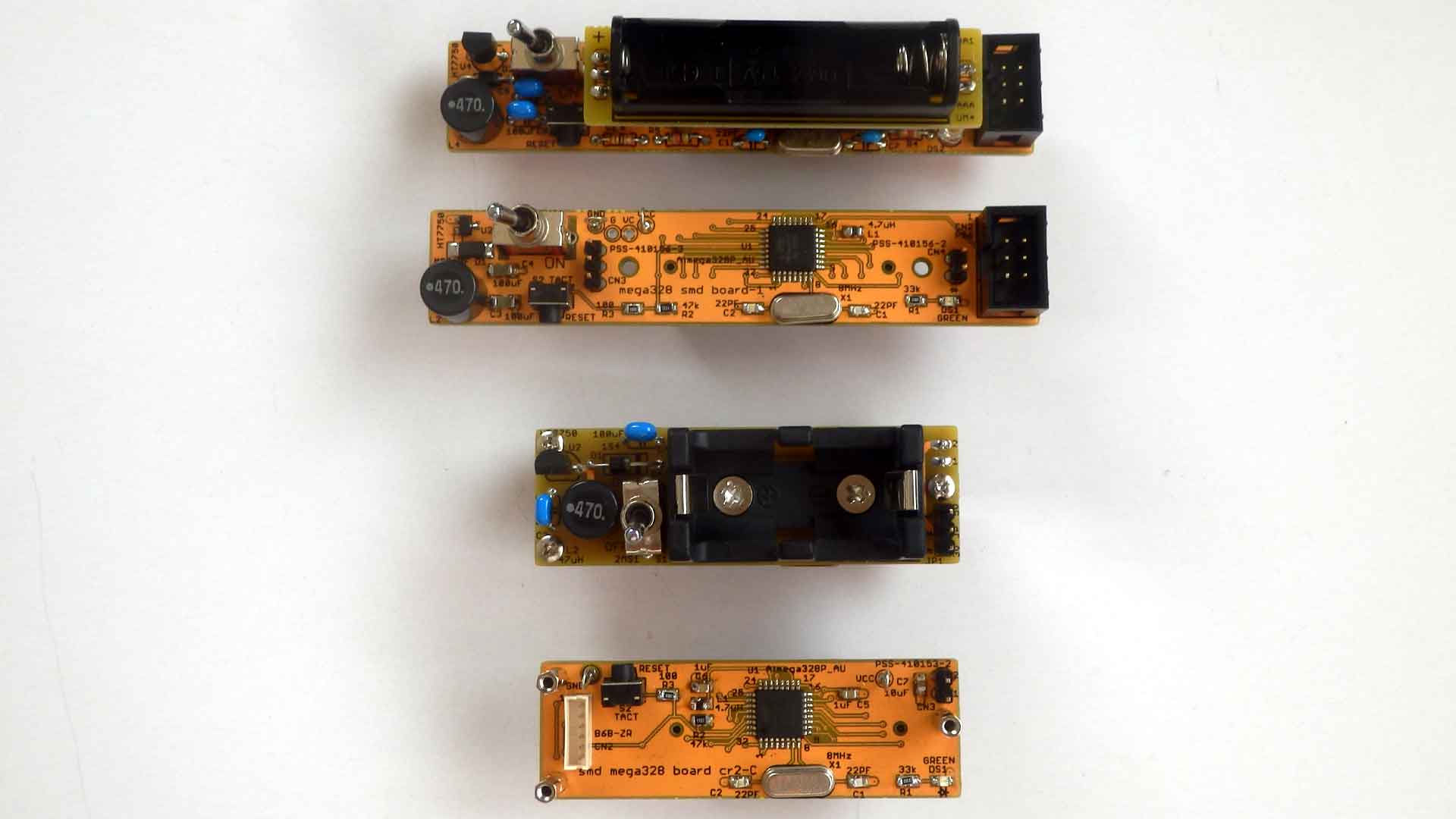

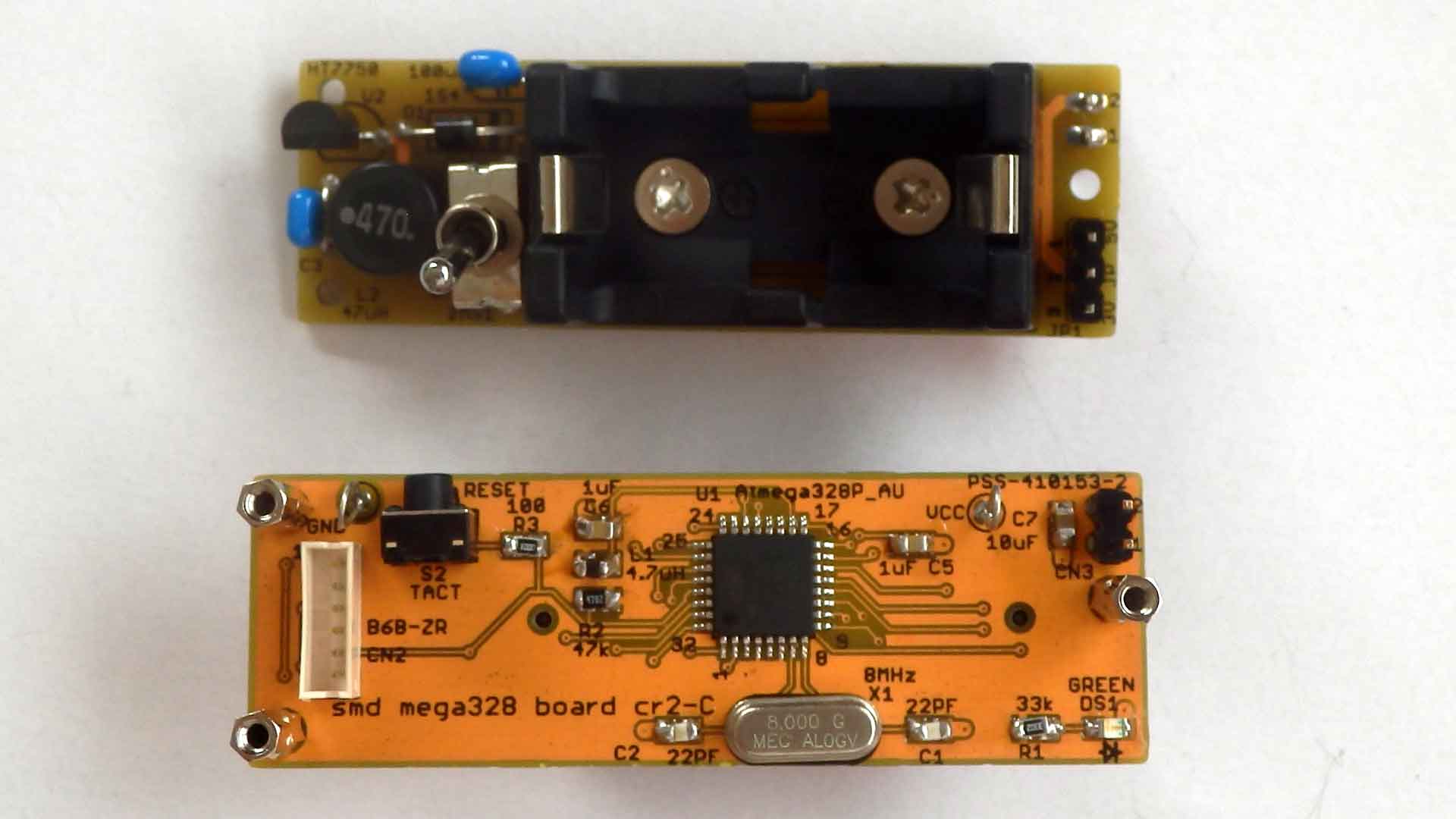

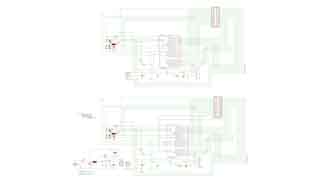

ＣＲ２の　ＳＭＤタイプとＤＩＰタイプの２つを組み立てた。

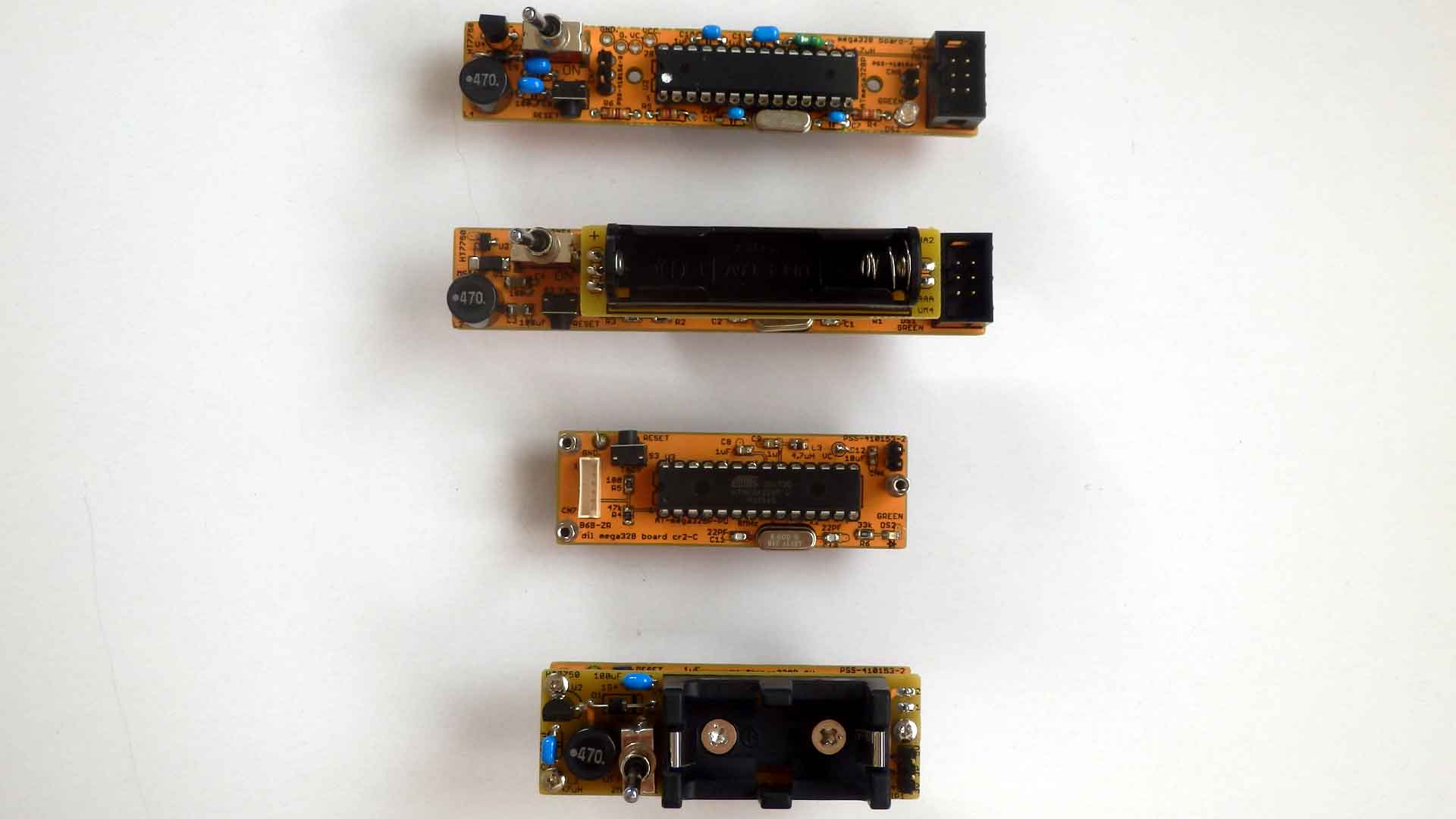

これで４種類出来たことになるが、動作確認はまだ出来ていない。

４種類の基板は電源をＯＮにすれば緑ＬＥＤが点灯する事は確認できた。 内ＤＩＰの２種類は電源電圧を確認した。 ＣＲ２－ＤＩＰの物は５．０３Ｖ。単４－ＤＩＰの物は５．０１Ｖ。 丸ピンソケットを半田付けした。

取りあえず　チェックプログラムを書き始めた。 １ピンから順番に２８ピンまで０．５秒点灯していくプログラム（pr_mega328_bd_check)を書いた。 コンパイルは通ったが、まだＣＰＵには書き込んでいない。

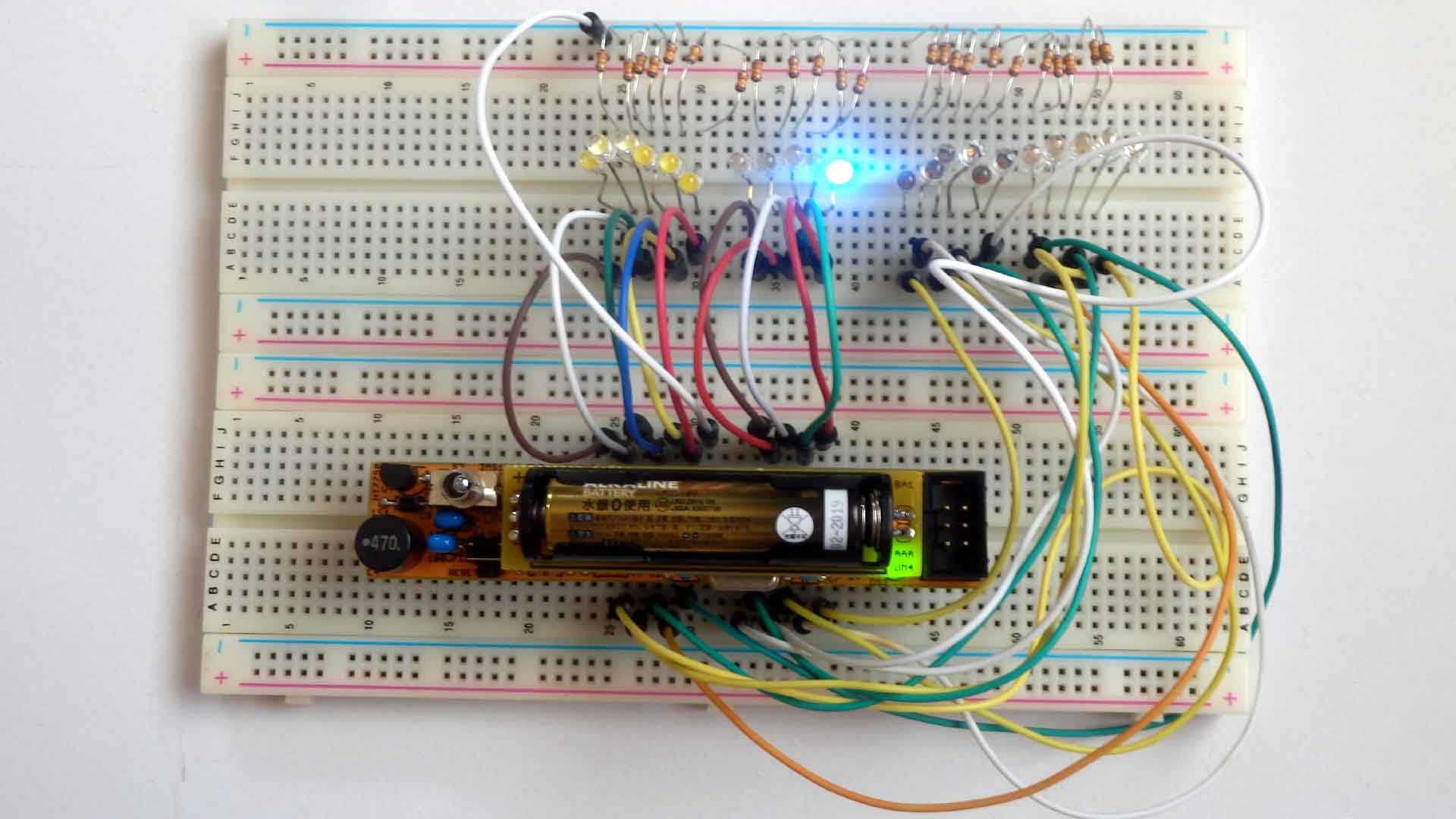

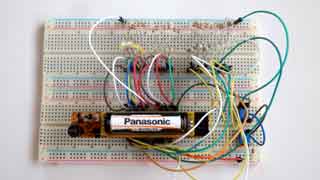

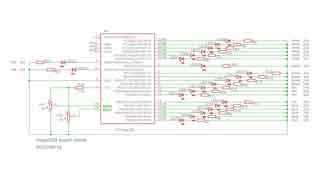

ＤＩＰ用チェックプログラムをＣＲ２－ＤＩＰと単４－ＤＩＰに書き込んだ。 各ポートのビットにＬＥＤを接続して、順番に点灯する事を確認した。 （単４－ＤＩＰ、ＣＲ２－ＤＩＰ）

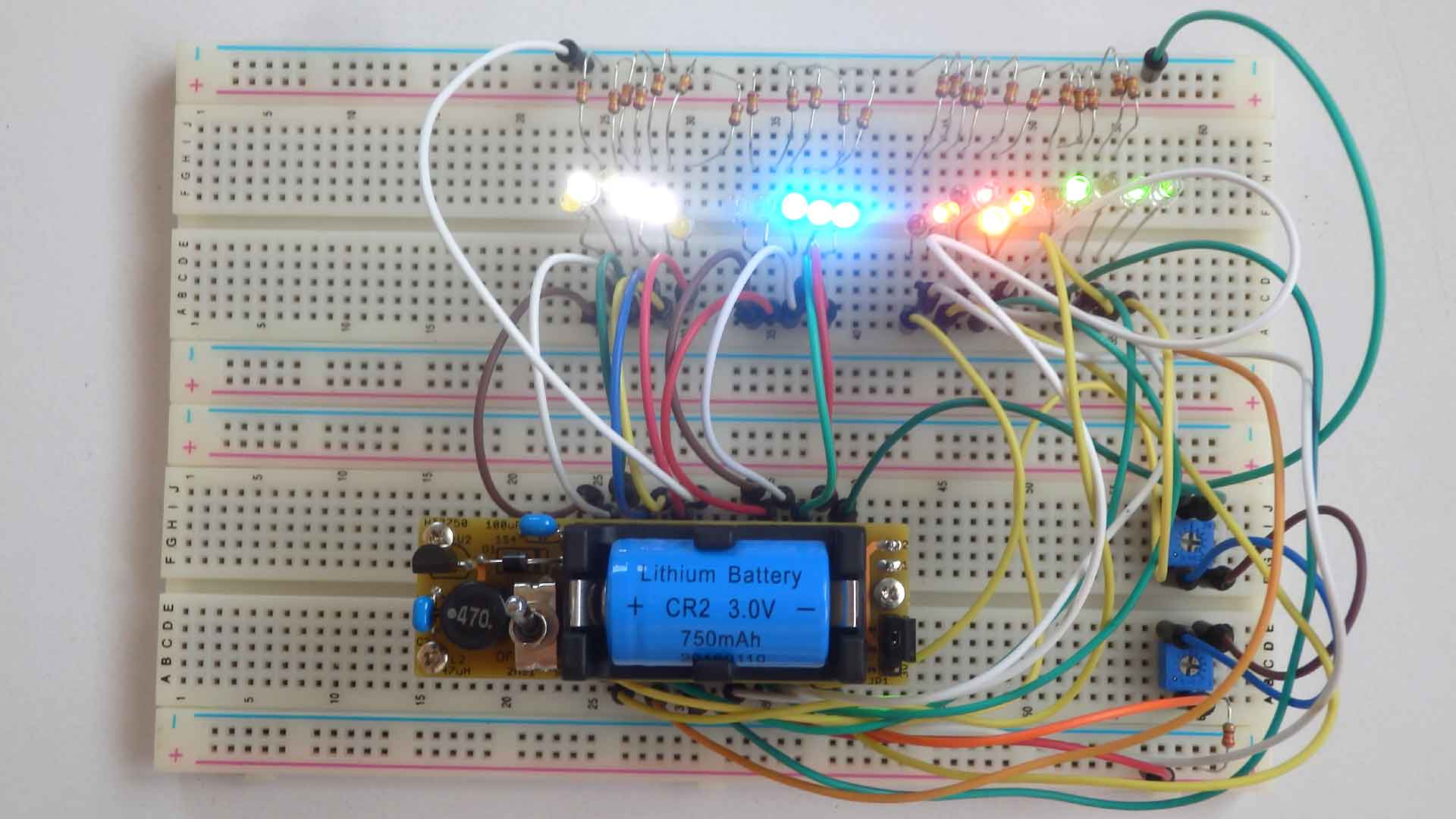

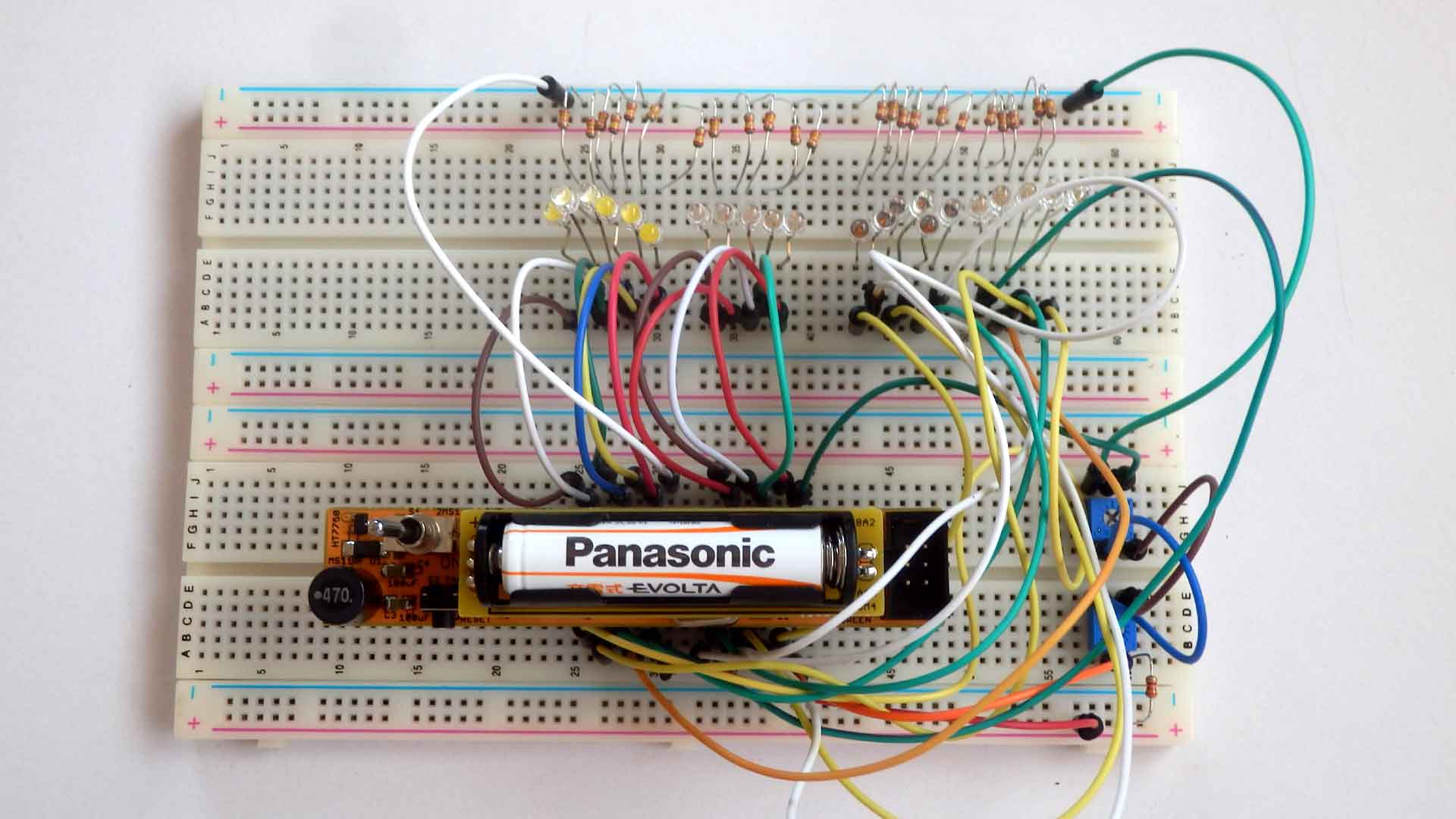

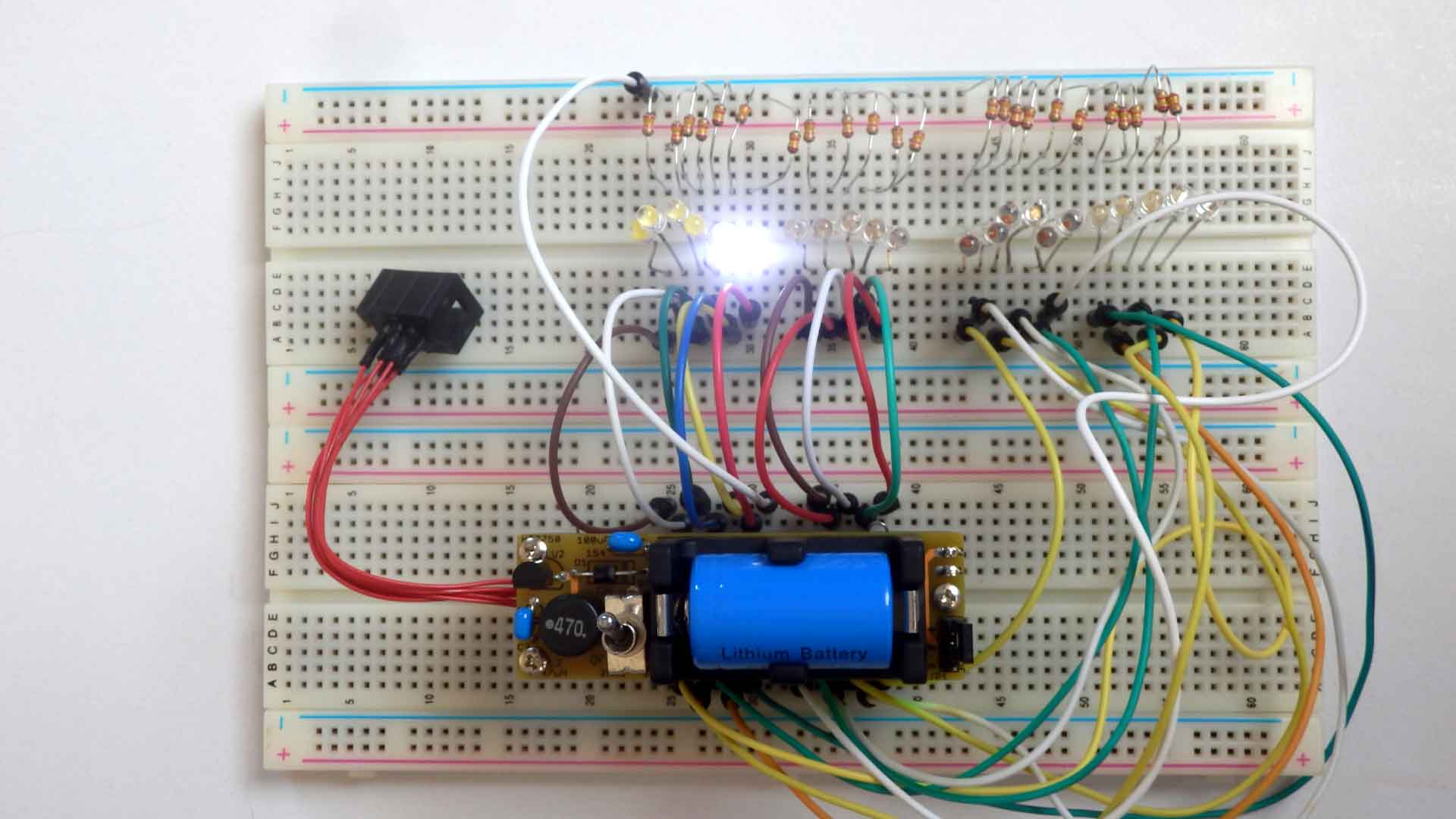

ＳＭＤ用チェックプログラムをＣＲ２－ＳＭＤと単４－ＳＭＤに書き込んだ。 各ポートのビットにＬＥＤを接続して、順番に点灯し、ＡＤ６とＡＤ７に電圧を加え、その値を変化させて、ＡＤ値が変化する事を確認した。 （単４－ＳＭＤ、ＣＲ２－ＳＭＤ）
プログラムはＤＩＰ用とＳＭＤ用の切り替えを「#define」で行うようにした。

今回４種類の基板を作ったが、実際に使うとなると殆ど「ＣＲ２－ＳＭＤ」で済んでしまうような気がする。

ブレッドボードに差して使う時に　基板に幅が有るので上から見た時にピンの位置がわかりずらい。 なので次の作成時には　もっと基板幅を狭くするか、基板にピン番を書くようにした方が良いと思う。 少なくとも上から見た時に　１ピンの位置はすぐ分かるようにしたい。
