以前作ったｍｅｇａ３２８の同じ様な基板のＣＰＵ部分を入れ替えれば多分出来るだろう。
基板設計は新たにする必要が有るが、出来ればＤＩＰの３２８と同じ幅にしたい。

「mega328_board_cr2」の回路をコピーして、ＣＰＵ回りをmega1608（ＴＱＰＦ３２）にすれば良いだろう
２８ピンのＤＩＬの幅にするにはちょっと面倒だが、そうした方が利用価値は有るだろう。

イーグルに「mega328_board_cr2」をコピーして新しいプロジェクト「mega1608_board_cr2」を作った。
ＣＰＵをｍｅｇａ１６０８にして回路図の線は繋いだ。（見栄えはすごく悪いが）
信号の数から２８ピンには収まらず、３０ピンになった。

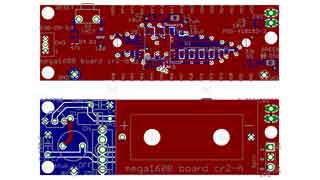

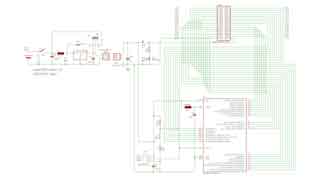

回路図（旧１）と 基板図（旧１）が出来た。 ガーバーファイル（旧１）も出来た

回路を修正して、２段にしなくても動作できるように０Ω抵抗（ジャンパー）を追加した。
回路図（２段型）、 基板図（２段型）、 ガーバーファイル（２段型）

今日　Ｅｌｅｃｒｏｗに基板を注文した。

Ｅｌｅｃｒｏｗから発送したとのメールが来た。
ＯＣＳの配送状況を見たら昨日集荷されて、 今日の夕方には飛行機に乗せられて深セン宝安国際空港を出発した。

部品表（旧１）を書いた。

Ｅｌｅｃｒｏｗから荷物が佐川急便の配送で届いた。

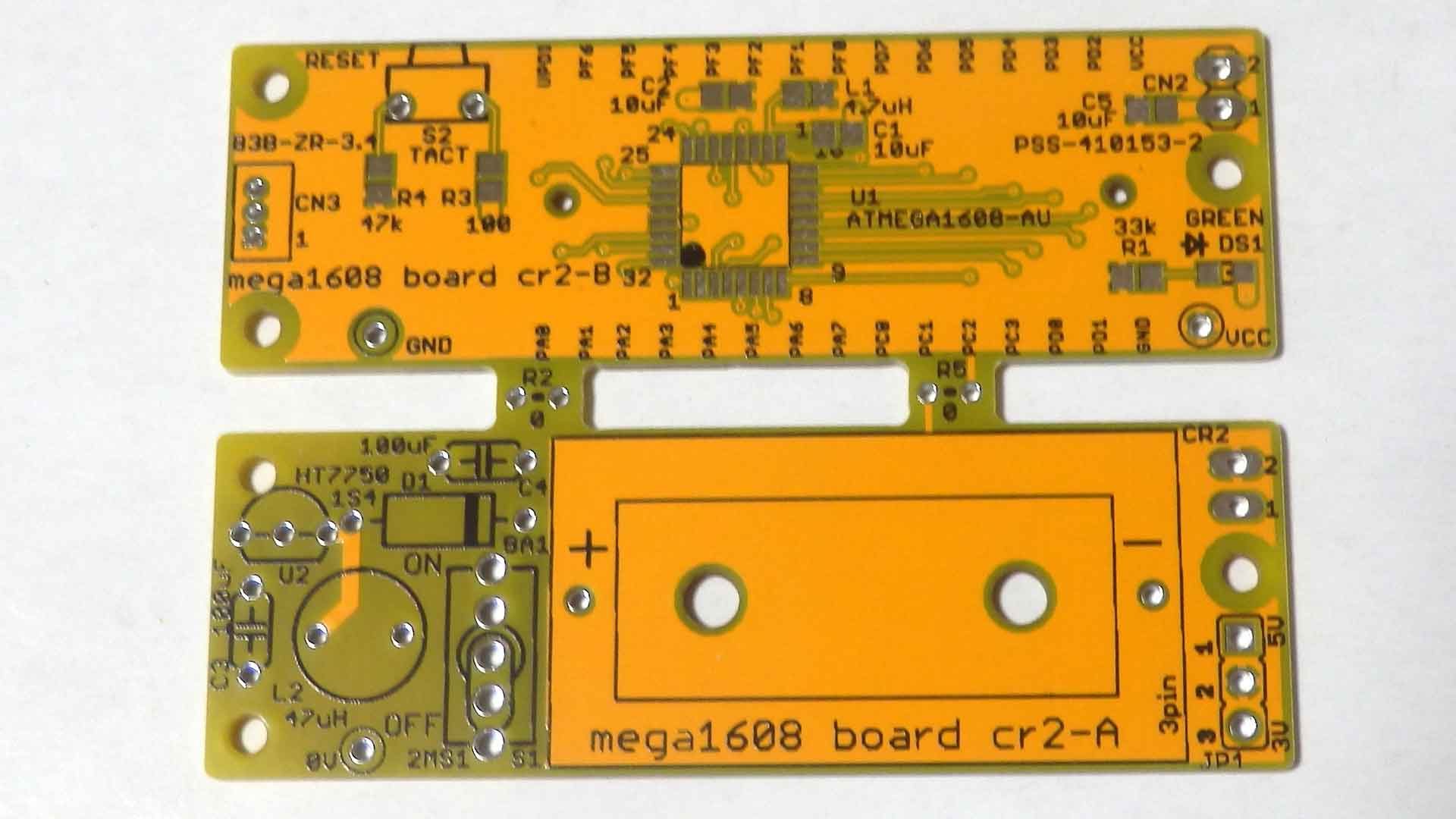

基板は見た所は良いみたい。

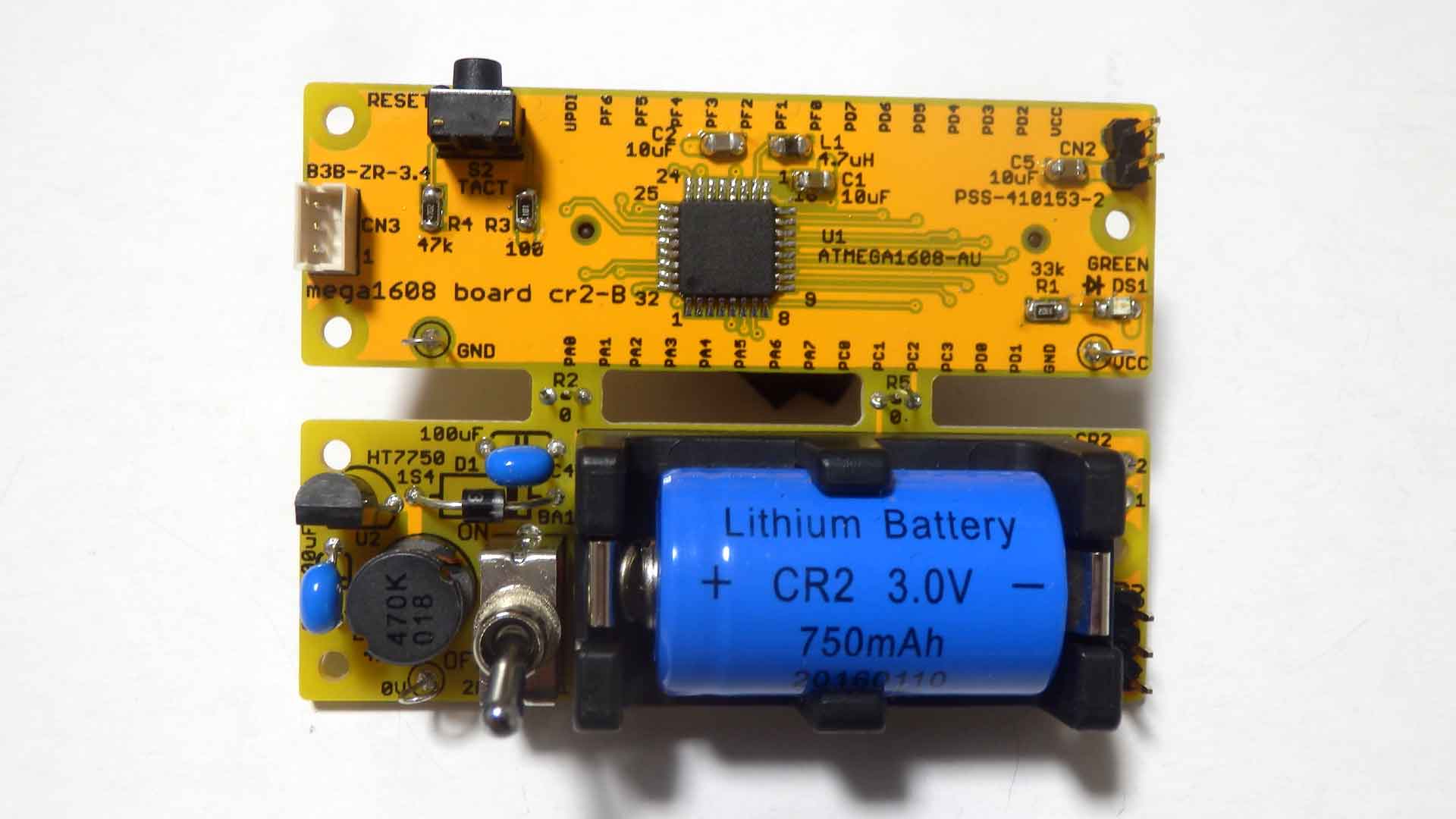

基板に部品を全て取り付けた。（表、裏）
ＣＰＵ基板だけでも、プログラム書き込み用の３Ｐコネクタから電源を入れれば、 動作する事を確認したい。
－－＞電源ＬＥＤ（緑）は点灯したので、多分動くだろう。
　　　ＰＩＣＫＩＴ４でプログラム（pr_mega4809_led）を書き込んだ。

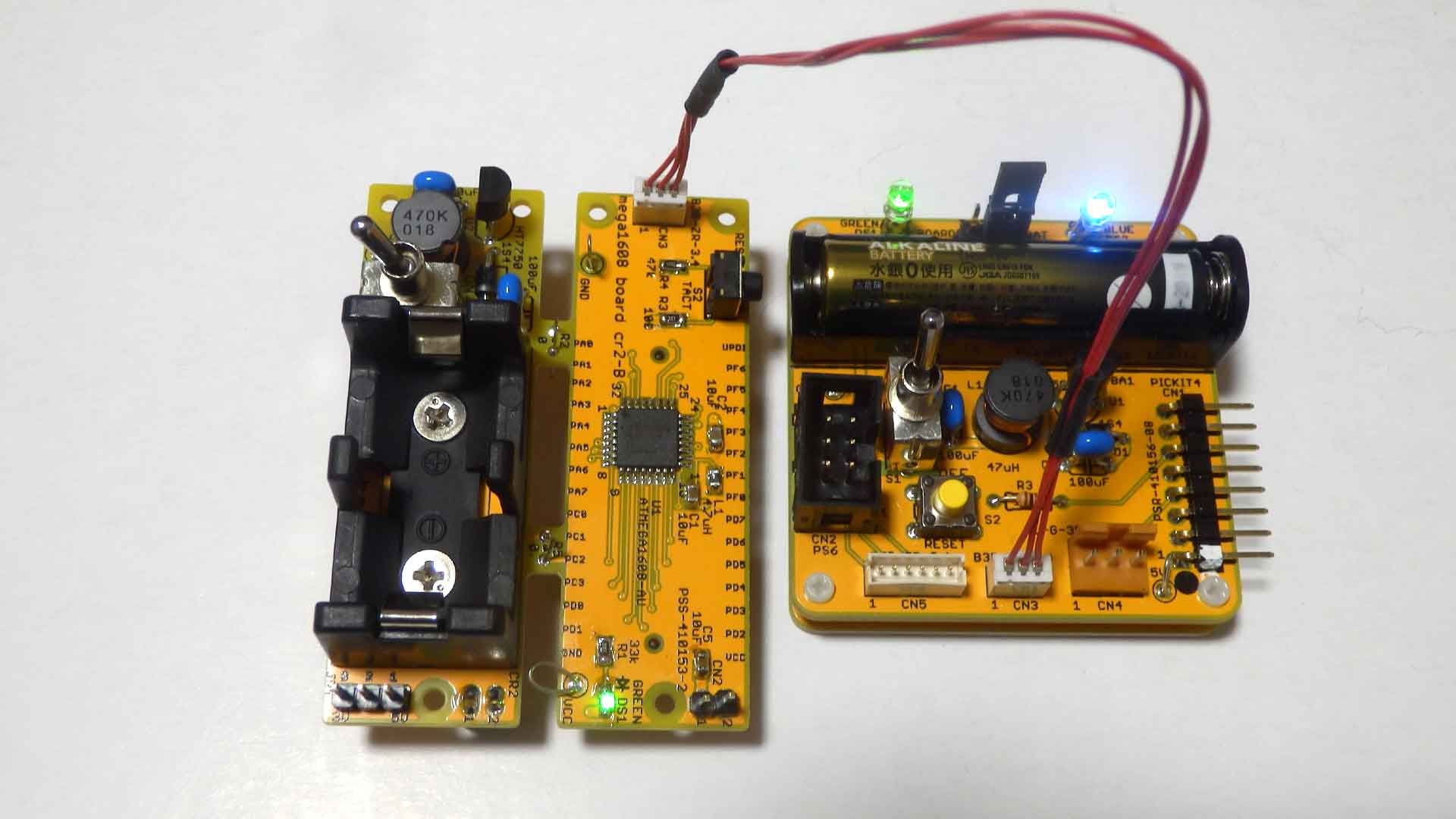

切り離して２階建てにする前にジャンパーで動作する事を確認したい。
－－＞ＰＤ０－－ＰＤ７にＬＥＤを接続して、
　　　ＬＥＤが点灯したので２階建てにしなくても動作はした。

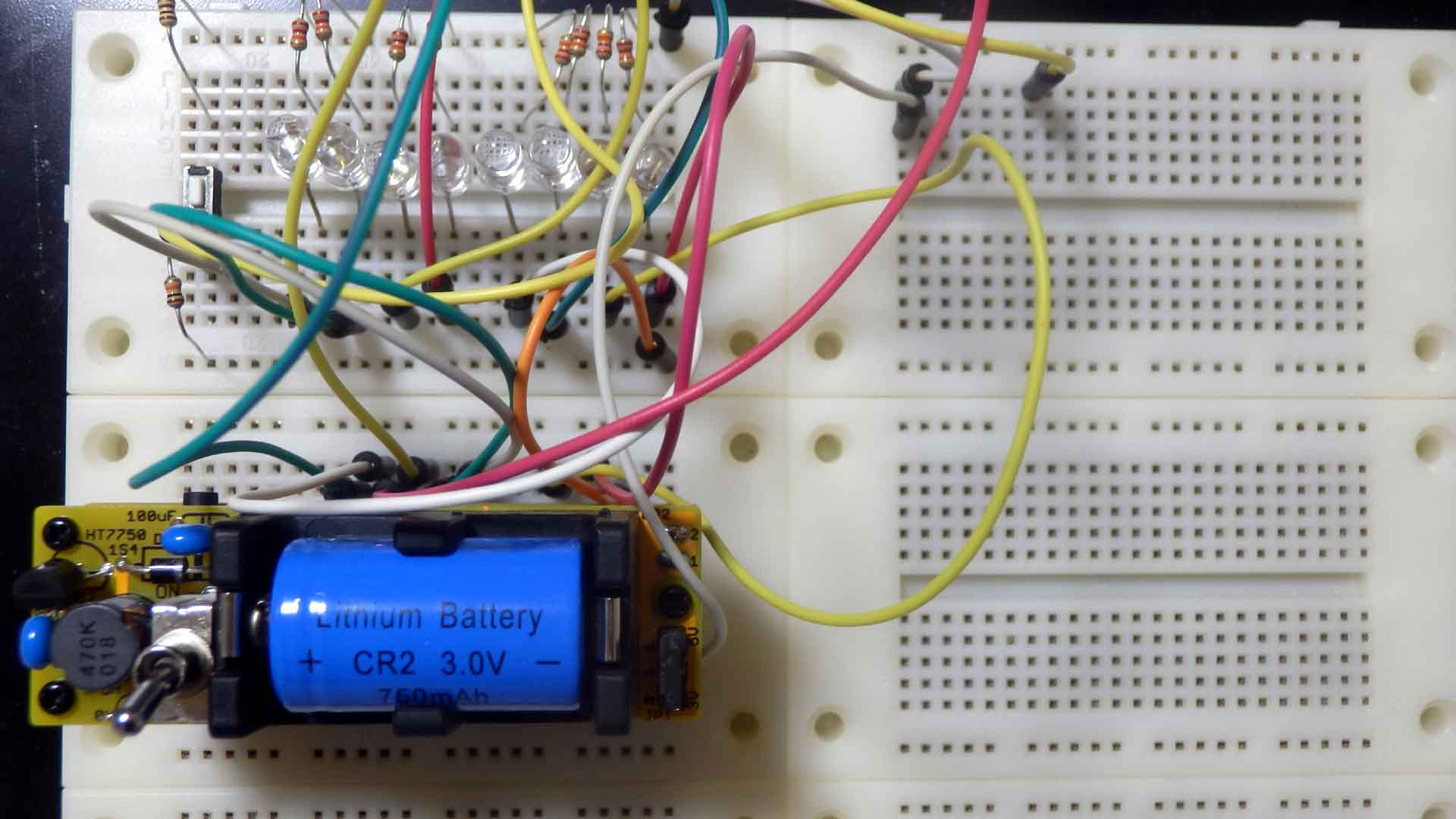

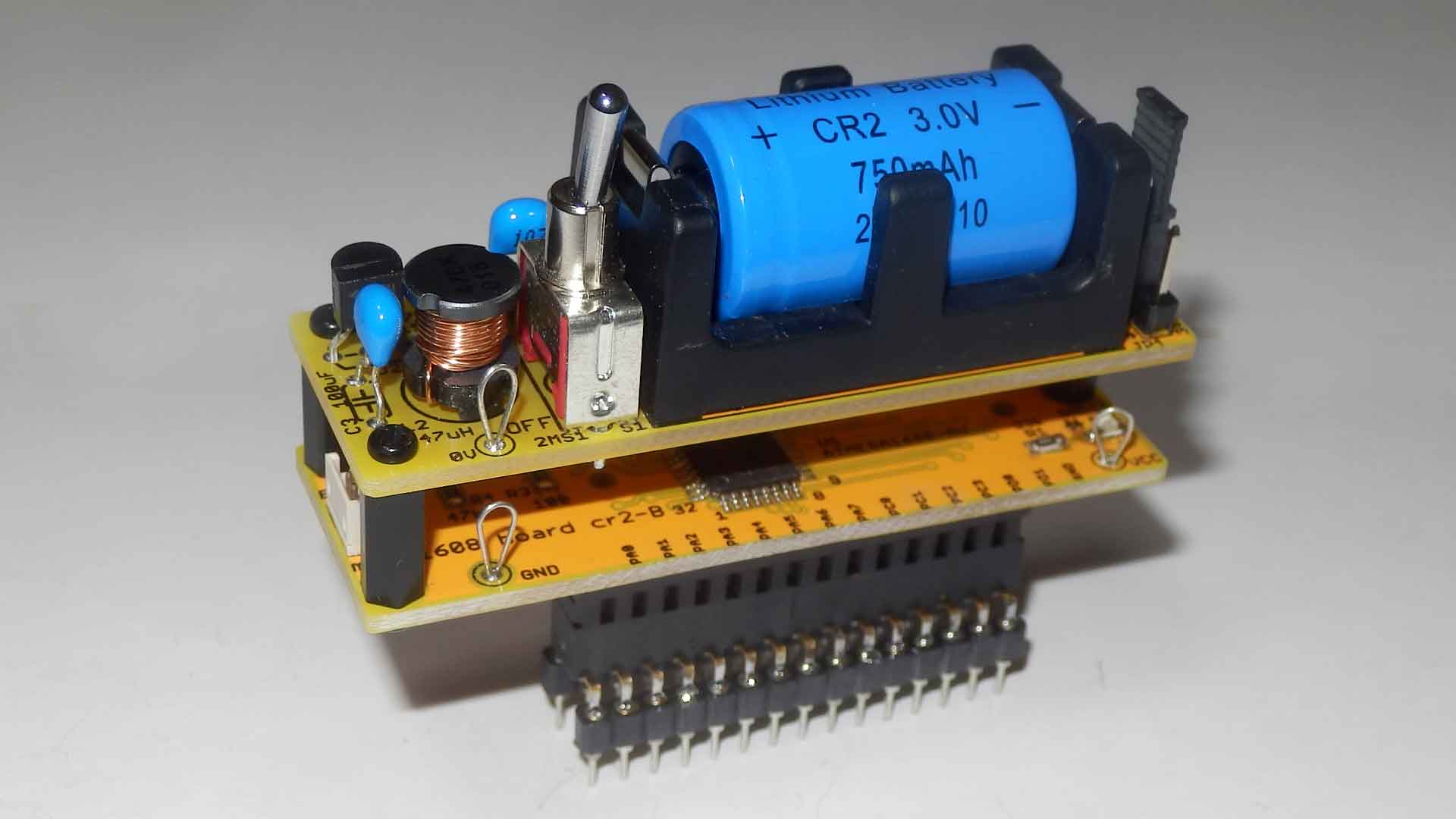

　　　しかし、ブレッドボードでは使い難いので、２階建てにして、
　　　ＰＡ０－－ＰＦ５にＬＥＤを順次繋いで、出力をチェックした。

ＡＶＲＳＴＵＤＩＯでＩ／Ｏが見られなくなったが、ｄｅｂｕｇモードで、ツールバーのＩ／Ｏボタンを押せば、 Ｉ／Ｏのウインドウが出てくる。

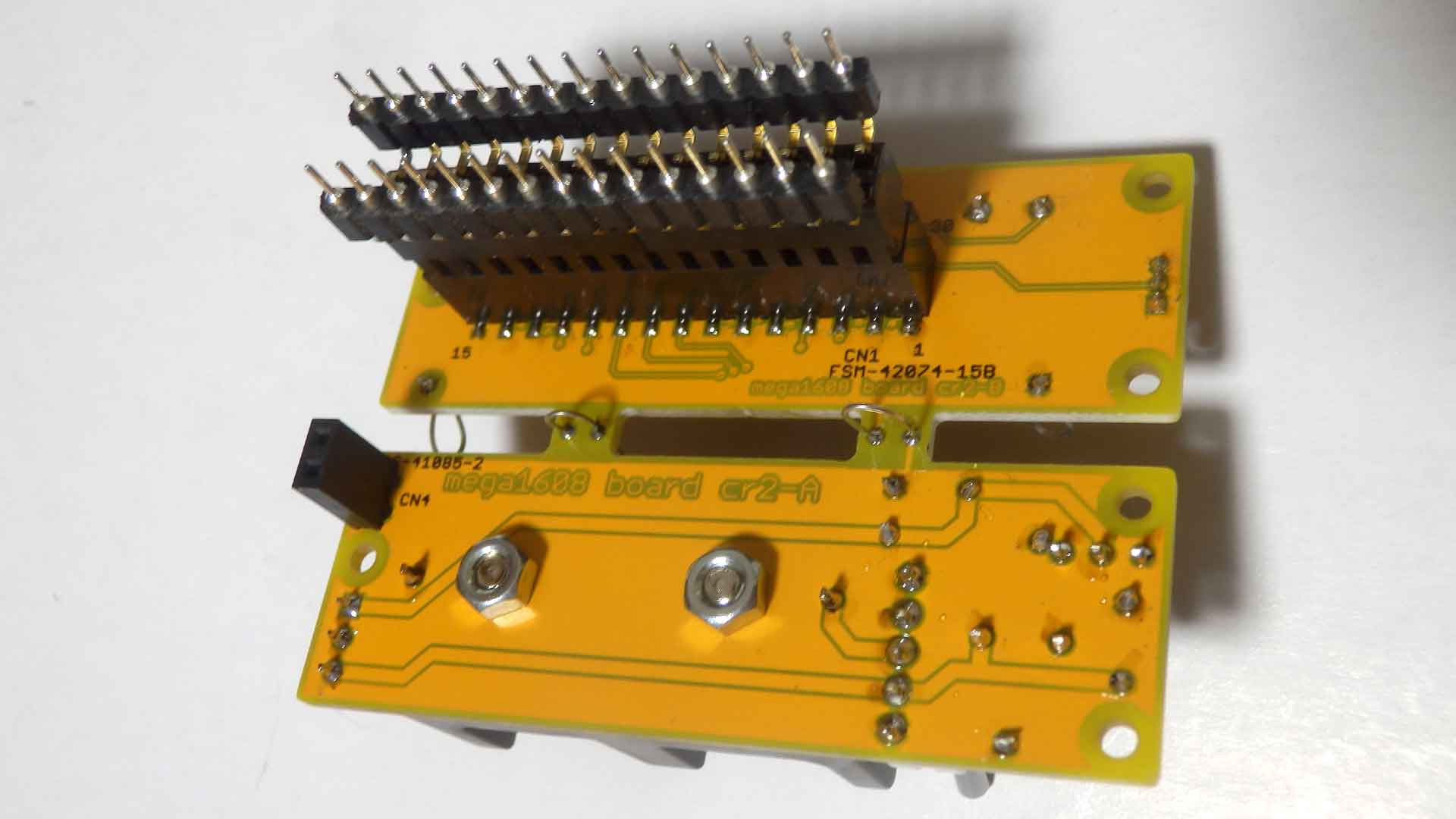

二階建てにして、気が付いたが、書込み用の３Ｐコネクタはアングルにした方が良かった。 させなくは無いが、やりにくい。

上下の基板を繋ぐ２ピンコネクタがＰＳＳ－４１０１５３－０２になっているが、 ＰＳＳ－４１０１５６－０２にした方が確実に接触するので、部品表を変更した。
