グラフィックLCD表示とRS232C通信
基板 回路図 パターン図 部品表

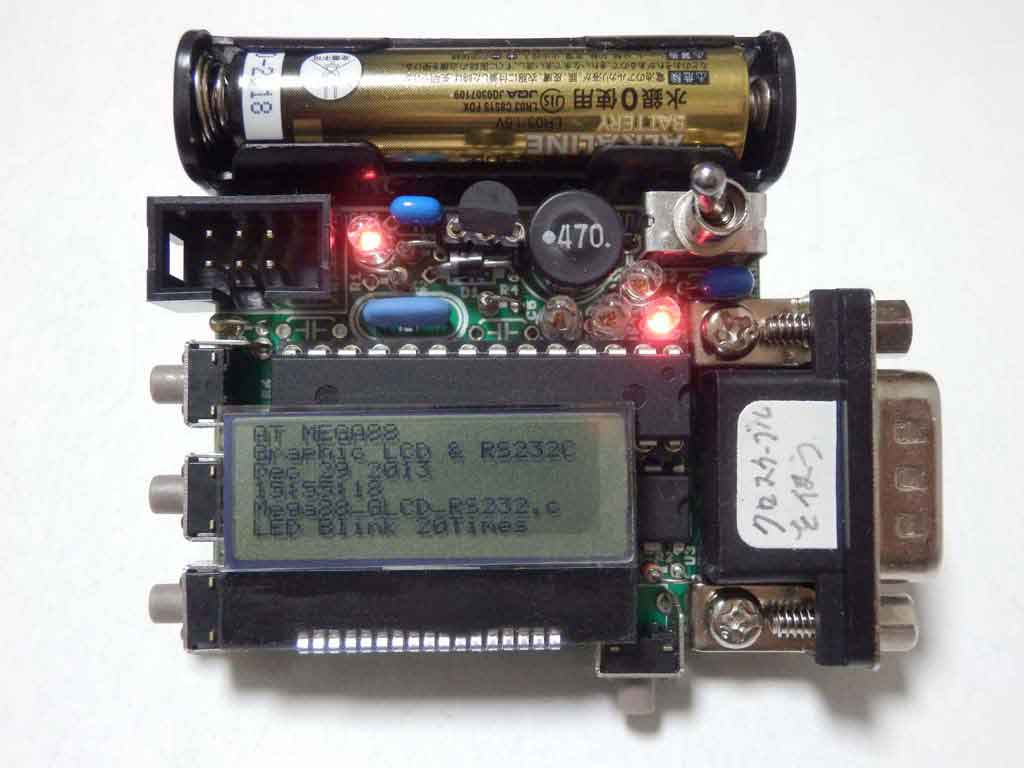

AVR Mega88を使った治具基板で、単四電池一本で動作します。(CPU動作電圧は3.3Vです)
回路は 4つの押しボタンスイッチと グラフィックLCDと RS232Cトランシーバが、CPUのポートに接続されています。 CPUのシリアル通信信号はRS232Cトランシーバに接続してあります。
このC言語のプログラムは スイッチを押してLCD表示上の送信文字を選択し、それをRS232Cで送信します。 RS232C受信データはASCIIコードと解釈し、LCDに表示します。
基板作成用ファイル(ガーバーファイル)は「Fusion PCB」に頼んだ時のファイルです。
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。
この基板は グラフィックLCDでの英数字表示と、スイッチに文字選択と、シリアル送信と、割り込みによるシリアル受信を 制御します。 単純に スイッチと グラフィックLCDとRS232Cトランシーバが有る基板と考えて、違う動作のプログラムを作る事も出来ます。
CPUは Mega48、Mega88、Mega168、Mega328が使えます。

*基板作成用ファイルは参考として見るに留め、
 このファイルを使って基板を作る事はしないでください。
