ＸＢｅｅドライブ（連結ＬＥＤ用）
 |
 |
 |
 |
|

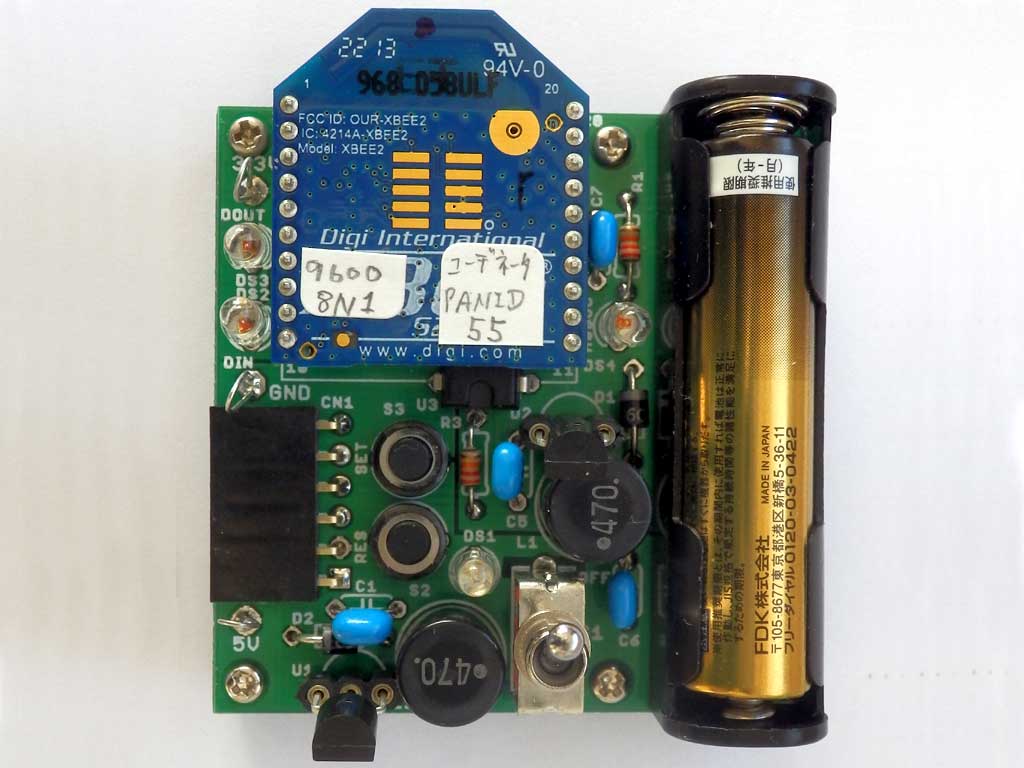

ＸＢｅｅを使ったドライブ基板で単四電池１本で動作します。長時間動作させる時は 電池ボックスは取り付けずに ２Ｐコネクタを実装してそこに１．５Ｖ～３Ｖを入力します。 回路はＸＢｅｅ用の電源（３．３Ｖ）と表示基板用の電源（５Ｖ）が別々に有ります。 基板作成用ファイルは「Ｆｕｓｉｏｎ ＰＣＢ」に頼んだ時のガーバーファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
