連結８ｘ８ドットＬＥＤ
 |
 |
 |
 |
|

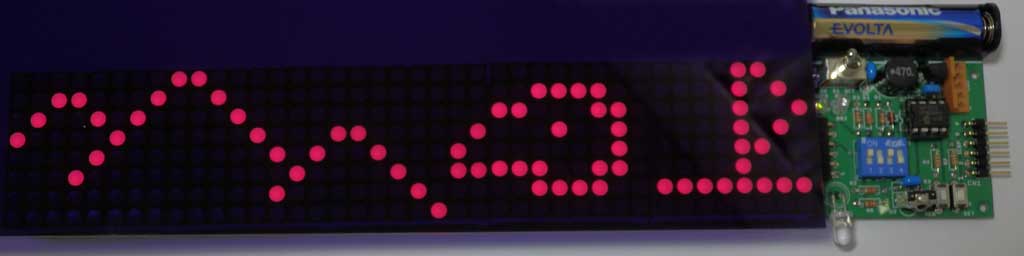

ＰＩＣ１６Ｆ１９３６を使った８ｘ８ドットＬＥＤ表示用基板で、外部電源（ＤＣ５Ｖ）で動作します。 ８ｘ８ドット表示回路は８ｘ８のＬＥＤとシリアル通信のデータと２つの押しボタンスイッチが、ＣＰＵにに接続されています。 ＣＰＵはシリアル通信の数字データから予め指定した桁のデータを使い、８ｘ８ドットＬＥＤに表示します。ダイナミック表示でＲＯＷをコモンの考えで表示をします このＣ言語のプログラム（旧１）は リセット後の裏面２つＬＥＤ点滅時にＳＥＴスイッチを押すと、指定場所、通信ＢＰＳの選択、デリミタの選択になり、 押していないとシリアル通信上のデータを表示します。 ディップスイッチの切り替えにより、アスキーコードの文字データと １ドット毎のビットデータとして表示を行います。 その時のビットデータは最初が最上端左側４ビット、次が最上端右側４ビット、次が上から２番目左側４ビットの順で 最後が最下端右側４ビットのデータの最低１６バイトになり、１６進数表現の文字（’０’～’９’、’Ａ’～’Ｆ’）でドットを指定します。 この基板は１０枚まで左右方向に連結できますので最大横８０ｘ縦８ドットの表示が出来ます。［ビットデータ例 「8x8bitdata.txt」と その表示］ 基板作成用ファイルは「Ｆｕｓｉｏｎ ＰＣＢ」に頼んだ時のガーバーファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 制作に関するメモ プログラム（旧２）を変更して、以下の事を追加しました。
プログラムを変更して、８ｘ８ドットＬＥＤ内の表示位置設定を追加しました。 それに伴い、簡単な取説を変更しました。 ＊この表示基板用のフォントを作る為の治具プログラムとして、 ビットマップファイル（．ＢＭＰ）からフォント用Ｃ言語ソースファイルを作るプログラムと 作ったフォントファイルを回転させるプログラムが有ります。 ＊この表示基板は ８ｘ８ドットＬＥＤ、コネクタ以外は表面実装ですので、 半田付けには少し熟練が必要です。 プログラムを書き込む時は、ＰＩＣＫＩＴ３を連結用のピンヘッダに直接つなげ、 ＰＩＣＫＩＴ３から電源を供給する設定にして書き込みます。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
