連結７セグＬＥＤ
 |
 |
 |
 |
|

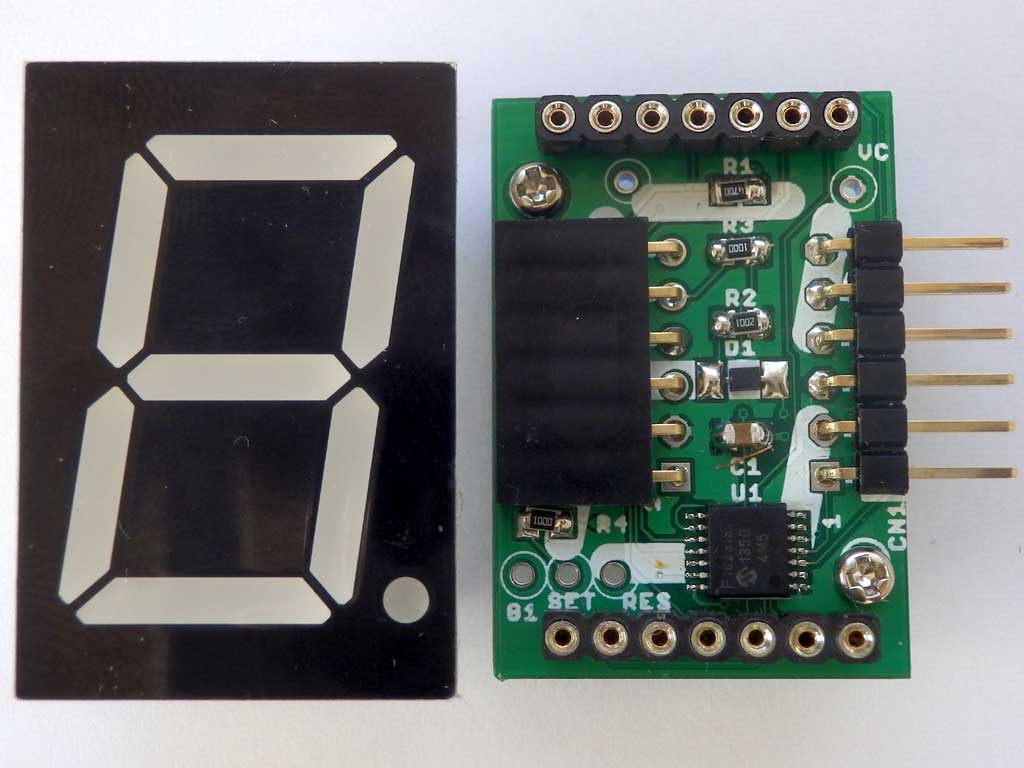

ＰＩＣ１６Ｆ１８２３を使った７セグＬＥＤ表示用基板で、外部電源（ＤＣ５Ｖ）で動作します。 ７セグ表示回路は１ケタの７セグＬＥＤとシリアル通信のデータと２つの押しボタンスイッチが、ＣＰＵにに接続されています。 ＣＰＵはシリアル通信の数字データから予め指定した桁のデータを使い、７セグＬＥＤに表示します。ダイナミック表示で各セグメント表示をします このＣ言語のプログラムは リセット後のＤＰ点滅時にＳＥＴスイッチを押すと、指定場所、通信ＢＰＳの選択になり、 押していないとシリアル通信上のデータを表示します。この基板は１０枚まで左右方向に連結できますので最大１０桁の表示が出来ます。 基板作成用ファイルは「Ｆｕｓｉｏｎ ＰＣＢ」に頼んだ時のガーバーファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。 ＊この表示基板は７セグＬＥＤ、コネクタ以外は表面実装ですので、半田付けには少し熟練が必要です。 プログラムを書き込む時は、ＰＩＣＫＩＴ３を連結用のピンヘッダに直接つなげ、 ＰＩＣＫＩＴ３から電源を供給する設定にして書き込みます。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
