水温計
 |
 |
 |
 |
|

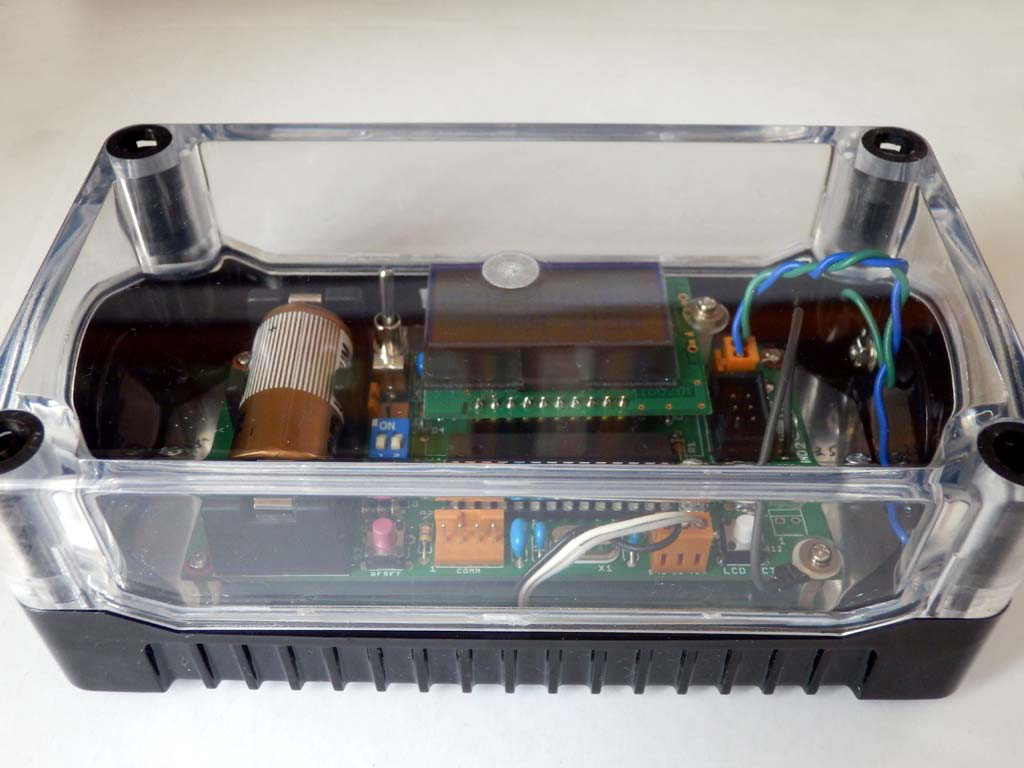

ＡＶＲ Ｍｅｇａ３２８を使った田んぼ用の水温計で、リチウム電池ＣＲ１２３Ａ一つで動作します。 回路は ＬＣＤ表示器、温度計、時計回路などをＣＰＵが行います。 このＣ言語のプログラムは 電源をＯＮした時のディップスイッチの状態により動作が変わります。 動作に関しては取扱説明書を参照してください 測定データの読み出しにはパソコンのプログラムを利用して、ｈｔｍｌファイルとしてファイルに落とします。（HTML4.01 Transitional 対応） ＬＣＤ表示器はＩ２Ｃ制御の１６桁２行の物を使っています。 温度計は１Ｗｉｒｅ制御のＤＳ１８Ｂ２０を使っています。 時計はＩ２Ｃ制御のエプソン「RX-8025SA」を使っています。 計算上 この電池で一時間ごとの計測を行い、６ヶ月以上の測定が出来ます。実際の計測は４〜５ヶ月でしたが、正常に動作をしていました。 ただ、防水が良くなかった透明ケースの物は浸水の為、途中で停止していました。 |
|||
