- ２０２２年１０月２７日
取りあえず、回路図は書いたが、まだ検討の余地は有る。
プログラムも１６Ｆ１９３６の物（ＰＩＣ）の物をｍｅｇａ４８（ＡＶＲ）の物にしてビルドは出来た。（動くかどうかはわからない）
- ２０２２年１０月２９日

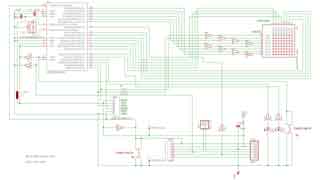

回路図（旧１）は完成した。

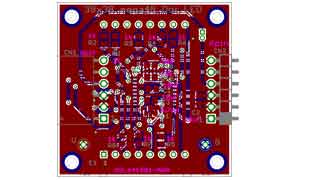

基板図（旧１）も出来た。
ガーバーファイル（旧１）も出来た。
部品表はまだ。
- ２０２２年１０月３０日
ＳＭＤのセラロックが無い。１０ＭＨｚとかなら有るが、８ＭＨｚはＲＳに寸法違いで有るが、ムラタでは無い。
この際、スペース的にはＳＭＤでなくても入るので、スルーホールのムラタにするか、ＲＳのＳＭＤにするか？
ＳＭＤの物も在庫して置きたいと言う気持ちも有る。ここで無理しないでもという気持ちも有る。
今後の見通しで考えると、ＣＰＵには外部発振子は使わなくなりそう。内部発振が主になるだろう。
そうなると、ＳＭＤに限らず、発振子をそれ程種類を持っていなくても良いのではないか？。
発振子を使うとなれば、もっと精度が必要な時（時計機能など）で、本当に精度が必要な時は高精度のＲＴＣを
使う事になるだろう。或る程度の精度で良いから、ＣＰＵだけで済ましたい時になるが、
その時のは周波数は８ＭＨｚでは無く、分周すると１秒とか、０．１秒になる周波数になると思う。
なので、今回は８ＭＨｚセラロックスルーホール（ムラタ）を使う事にする。
なので、回路図と基板図の変更が必要になる。（ガーバーファイルも変わる）
回路図（旧２）も、
基板図（旧２）も、
ガーバーファイル（旧２）も出来た。、
- ２０２２年１１月１日
ソフトの検討で回路図を見始めたが、単純に１６Ｆ１９３６からＭＥＧＡ４８のポートに繋げてしまっていたが、
どうも、ソフトの作りがすごく面倒になりそうなので、ソフトを考えながら、回路も再検討したいと思う。
- ２０２２年１１月２日
ソフトの検討で、フォントデータ（２５６文字分）がＲＯＭとＲＡＭの両方にとられると領域が溢れるで、
数字と使う記号と曜日だけにしたが、プログラム的にすっきりしないので、使う時にロードする様にした。
これで、ＲＡＭはオーバーしないが、ＲＯＭがオーバーしてしまう。
仕方がないので、英数字の限定した（１２８文字分）。今の所何とか８０％位で収まった。
- ２０２２年１１月３日
ソフトの検討で、回路的に変更した方が良いと思う所が有る。
スイッチをアナログポートに繋いでいるが、これは普通にデジタルポートに繋げれば良いと思われる。
デジタルポートが足りないのならこういう事も有りだが、ＰＢ３（ＩＳＰのＭＯＳＩ）が空いている。
スイッチなのでプログラム書き込みの時に、スイッチを押さなければそれで動作はＯＫとなる。
但し、外部プルアップを使うと問題が出るかもしれない（実際は１０ｋΩ以上ならば大丈夫なはず）ので、
ＣＰＵ内部のプルアップを使う事になる。
Ａ／ＤコンバータはＡＤＣ７だけを見れば良いだろう。この電圧を監視してある一定以上の電圧になったら
ＬＥＤ表示を暗くするとか出来るかもしれない。今はまだ具体的に何をするかは決まらないが、Ａ／Ｄ変換だけはして
値を取っておけば良いだろう。
８ｘ８ドットＬＥＤのＣＯＬ１と２をＰＢ４（ＭＩＳＯ）とＰＢ５（ＳＣＫ）に繋いでいるが、
これを、単体ＬＥＤで使っているＰＢ１とＰＢ２を使う事にして、
単体ＬＥＤをＰＢ４（ＭＩＳＯ）とＰＢ５（ＳＣＫ）にした方が、
うまくすれば、プログラム時のＤＩＰスイッチの切り替えをしなくても書き込みができるかもしれない。
ＭＩＳＯもＳＣＫも２０ｋΩ負荷ぐらいならば、書き込み時にＬＥＤが光ると思うが、大丈夫だと思う。
- ２０２２年１１月４日
回路図（旧３）、
基板図（旧３）、
ガーバーファイル（旧３）、

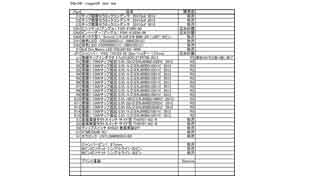

部品表（旧１）を変更した。
- ２０２２年１１月５日
ＣＯＬ１とＣＯＬ２の並びが逆なので修正した
回路図（旧４）、
基板図（旧４）、
ガーバーファイル（旧４）を変更した。
部品表（旧１）は変わらず。
- ２０２２年１１月６日
プログラム（旧１）を作った。
実機のデバッグを行わないと本当に動くかどうかわからないが、今の所は動くつもり。
- ２０２２年１１月１２日
プログラム（旧２）を修正して、ＣＯＬがカソードの物に対応する＃ｄｅｆｉｎｅを追加した。
今手元に ３８ｘ３８のＬＥＤは無いが、２０ｘ２０のＣＯＬがカソードの物が有るので、
それを使ってブレッドボードで回路を組んで、動作を確認する予定。
- ２０２２年１１月２２日

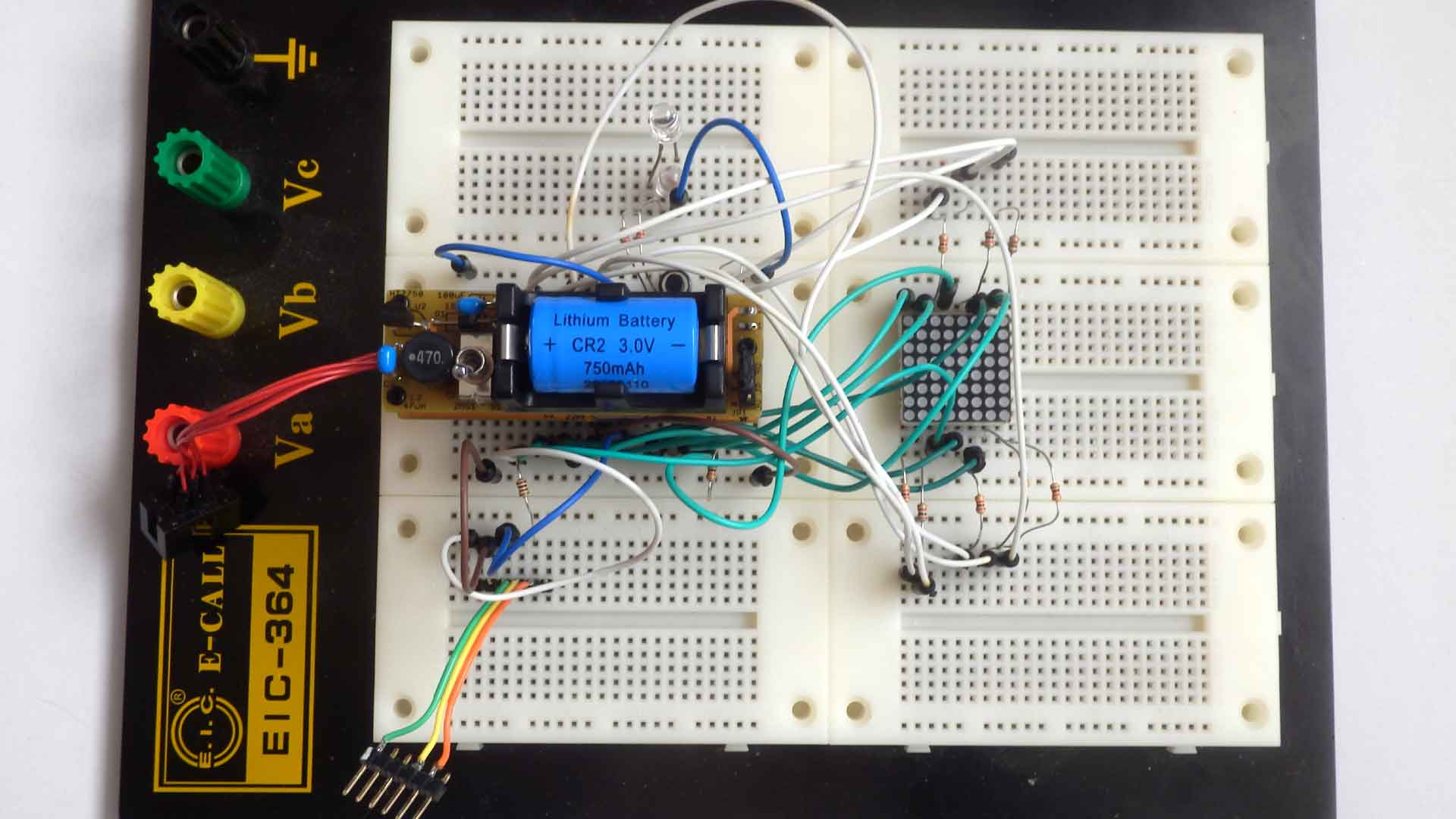

２０ｘ２０のＣＯＬがカソードの物を使ってブレッドボードで回路を組んだ。
表示のチェックを動かしてみるが、８ｘ８ドット部分の表示がおかしい。
ＣＯＬカソードの＃ｄｅｆｉｎｅを生かしてもおかしい
今日はここまで
- ２０２２年１１月２３日
２０ｘ２０のＣＯＬがカソードの物を使う時に、ＣＯＬをＲＯＷ、ＲＯＷをＣＯＬに見立てれば
表示が９０度傾くが、わかる文字が出ると思う。
今は、ソフトのチェックなので、９０度傾いても表示が出来れば良いとして、配線を変更する予定。
- ２０２２年１１月２４日
ＣＯＬとＲＯＷを入れ替えてみたが、まともな文字は表示していない。
但し、全部のドットが点灯とか、消灯とかでは無く、いくつかのドットが点灯して、
文字コードが変化すると表示も変化する。
割込みでのダイナミック表示は出来ているみたいだが、
ＣＯＬの制御、ＲＯＷ制御がおかしいか、文字コードからデータを持って来る所がおかしいか、
この辺りだと思う。
ＬＥＤ２個の点滅時にスイッチを押していると、設定に行くみたいなので、大きな動きは大丈夫みたい。
２２日の状況よりは良い感じに思えるが、今日はここまでとする
- ２０２２年１１月２４日
ＣＯＬのデータが足りなかった。
８ｘ８ドットの表示は良しとする
- ２０２２年１１月２５日
シリアルのデータが取れない。
「ＴＴＬ－２３２Ｒ－５Ｖ」と「ｔｅｒａｔｅｒｍ」使っているが、データが取れない。
原因がわからない。エコーが無いので、分かりづらい。仮に、ＴＸＤを生かして、エコーを返した方が
チェックの時は分かり易そう。ＴＸＤのピンは今は ＲＯＷ２になっている。
取りあえず動かすには繋ぎ変えれば良いのだが、基板にした時も有った方が、何かと便利だと思う。
今までのチェックで、書き込み時用のディップスイッチはＬＥＤ＋２２ｋΩが繋がっている現在は必要ない。
但し、ＬＥＤを一つにして、空いたビットをＲＯＷ２にして、
ＴＸＤを生かす時は、ディップスイッチか、ジャンパーが必要になるかも知れない。
取りあえずは、ＲＯＷ２のＰＤ１をＴＸＤの動作にして、
シリアルのコネクタに繋いで、シリアル受信が出来る様にするのが 先決になる。
その後で回路変更も考える必要も有るだろう。
- ２０２２年１１月２６日
「シリアルのデータが取れない」問題は、以前作った「ＴＴＬ－２３２Ｒ－５Ｖ」との接続ケーブルが良くなかった。
ＲＸＤとＴＸＤをクロスさせる「クロスケーブル」にする必要が有ったが、クロスしていない「ストレートケーブル」だった。
以前は、これで通信のチェックをしたと思うのだが、どうしてこうなったのかわからない。
現時点では、回路もソフトも基本的には問題が無い程度には出来ていると判断した。
但し、ＴＸＤの問題は、もう少し良く考える必要が有りそうだ。
今度の様なターミナルソフトを繋いだ時にエコーが無いので、動かない時の切り分けが大変になる。
ＣＰＵからのＴＸＤが無いのなら、コネクタの所でＴＸＤとＲＸＤを単純に繋いで、（ジャンパーの方が良い）
エコーとした方が良さそうだが、その時はＬＥＤを繋いで信号で光らせる位はやらないと、確認がとりにくいと思う。
欲を言えば、ＲＯＷ２を止めてＴＸＤを生かす事が出来れぼなお良い。
そうすると、切り替えをどうするか、ＥＥＰＲＯＭの持たせて設定のするか．．．．。
プログラムも増えるので、ｍｅｇａ４８で入るかも心配。
今の所は、ＴＸＤとＲＸＤのジャンパーと、ＲＸＤのＬＥＤ位で、良しとしたい。
それとＣＯＬがカソードの物用の ＃ｄｅｆｉｎｅは無しにして、その部分のソースは消しておきたい。
チェックが面倒なので。
追加したい機能で、
-
英数字の右詰のＥＥＰＲＯＭとその処理が欲しい。（出来れば、中央も）
ｍｅｇａ４８で入るかわからないが、それが有ると、曜日などの漢字表示部の場所選びが少し楽になる。
-
００Ｈ～０ＦＨまでのコントロールコードの表示を今の５ｘ７で無く、８ｘ８ドットフルに使って分かり易い物にしたい
-
現在の曜日の場所がいけないのだが、「日」の表示が「日曜」の日と言うより、今日は「１２日」の日みたいに見えてしまう。
なのでフォントを変更したい。
- ２０２２年１１月２７日
回路上の変更は、ディップスイッチの削除、ＲＸＤのｅｃｈｏとＴＸＤの切り替えジャンパーの追加、ＲＸＤ信号にＬＥＤ追加、
を行った。それに伴い、ＡＤＣ７の信号をＣＮ１（ＣＮ２）の６ピンに変更した。
基板図も変更したが、取りあえず線が繋がったレベルで、もう少し検討する余地が有る。
- ２０２２年１１月２８日
基板図は出来たとする。
回路図（旧５）、
基板図（旧５）、
ガーバーファイル（旧５）、
部品表を変更した。
ソフトを変更して
- 「ＣＯＬがカソードの物用の ＃ｄｅｆｉｎｅは無し」にした。
- 「英数字の右詰の処理」をした。（右に寄せる数を設定する）
このソフト（旧３）はブレッドボードで動作チェックをしたが、
ｍｅｇａ３２８で行ったので、完全に動くとは言えないが、９９％動くはず。
もう少し機能を追加したくなった。「倒立表示」が出来る様にしたい。

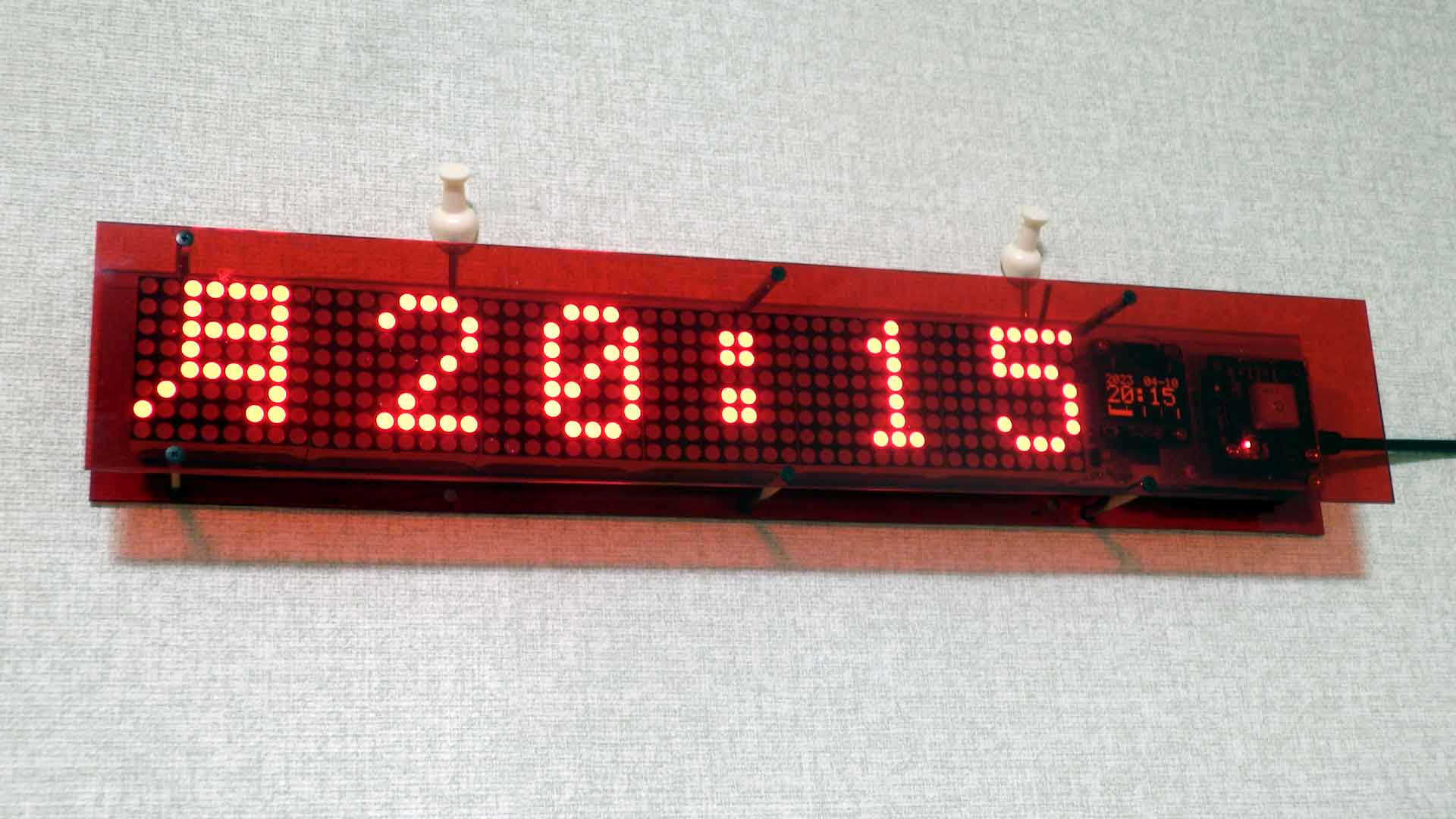

これを使った時計を作ってみたい。
同じ大きさで、続き基板で割れ目を入れれば、１枚の基板で出来そうな気がする。
ｅｌｅｃｒｏｗで１つとしてくれるか、わからないが、信号が繋がっているのなら大丈夫だろう。
以前の物はｍｅｇａ１２８４を使ったが、ｍｅｇａ３２８で作ってみたい。
この大きさで入るかどうか疑問だが、ＲＴＣとＧＰＳコネクタ（シリアル出力のＧＰＳ）と両方備えておきたい。
ＧＰＳのコネクタを付けるのだったら、十分入ると思う。
ＲＴＳだけだったら、赤外線受信機（３８ｋＨｚ）の６００ＢＰＳの通信になると思う。
ＧＰＳだけだったら、月日時分曜日の固定表示にして、赤外線受信機は無しで、表示切替も無しとなるだろう。
シリアルが１系統しかないので、途中で切り替えるのはマズいだろう。
赤外線とＧＰＳを切り替えるのはタイミングが難しいだろう。出来るとしたら、赤外線信号をソフトで見るぐらいではないか？
ＧＰＳだけにした場合、時刻設定はいらないが、場所によってはＧＰＳ電波が入らないかもしれないので、置き場所が限られるかもしれない。
最低限、木造に２階部分では電波を拾って欲しいが、出来れば木造１階部分でも電波を拾って欲しい。
その為のチェックが必要になるだろう。
- ２０２２年１１月２９日
ソフト（旧４）を変更して、鏡文字と倒立文字を表示出来る様にした。
００Ｈ～１ＦＨまでのフォントを修正して なるべく８ｘ８ドットフルに使う様にした。
あらためて表示の明るさを見たが、以前の８ｘ８ドットの物とそれ程変わらない感じで、ちょっと明るいかなと言う所。
８ｘ８ドットの表示器が違うので単純は比較できないが、抵抗値からしたらもう少し明るくなって欲しい。
同じ８ｘ８ドットの表示器を繋がないと本当の所はわからないので、今はこれで良しとする。
ＧＰＳに関しては 木造２階部分では、ガラス窓から１～２ｍ離れていても、電波は大丈夫みたい。数分すれば、１秒信号が出てくる。
窓からはなれた所（３～４ｍ）では、金物の雨戸を閉めても、一度電波が取れた物だと数分もかからず、１秒信号が出てくる。
本当に大丈夫かは、電源を切って、一日ぐらいたってみないと、経験上、初期状態から本当に電波を捕まえたかわからないと思う。
数時間のＯＦＦでは、壁に引っ掛けた状態で垂直の姿勢でも数分で電波が取れる。
- ２０２２年１１月３０日
ＧＰＳの電源を切って、壁に引っ掛けた状態で垂直の姿勢で ２日ぐらい経過して、もう一度、電源を入れてみたが、
数分で１秒信号が出てくる。これならばＧＰＳだけの時計も使えるような気がする。
今は、シリアル通信で、１ｍぐらい離れた所からにＧＰＳが有るが、アンテナ一体型の基板状の物では、どうなのだろう。
基板状の物ならＣＰＵ基板の上に積み重ねれば場所も取らず、配線もいらないので使いやすい。
以前に ガイガーカウンタに付けた物は、窓のそばならば室内でも使えたが、離れると使えなかったような気がする。
１０年位前なので、現在の物は性能が良くなったのだろうか？ 今の基板状の物でチェックをしてみたい。

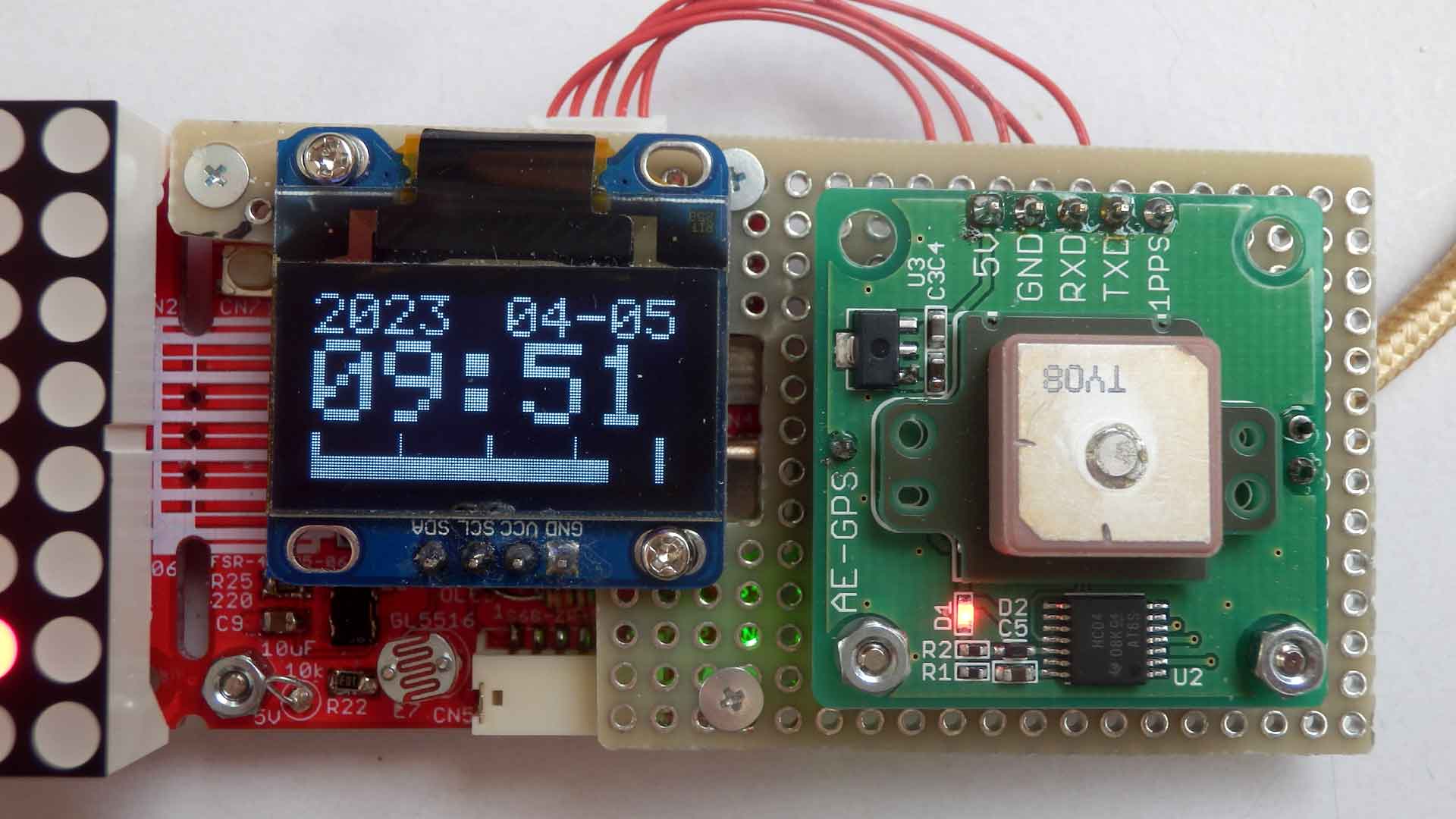

秋月の「AE-GYSFDMAXB」２２００円が使えるかもしれない。基板タイプで少し大きいが、今ある通信ケーブルの付いた物と同じ信号が
出ているので、ＣＰＵ基板に重ねて取り付けて、線を繋げれば、置き換えられると思う。
と言う事で、ＧＰＳコネクタとＲＴＣを載せたＣＰＵ基板を追加する方向で進める。出来ればＬＣＤ表示器も欲しいが、
載らない様な気がする。
- ２０２２年１２月１日
回路図を取りあえず決め、基板図の検討をしているが、ケーブル付きのＧＰＳのコネクタは入りそうだが、ＬＣＤは無理みたい。
Ｉ２Ｃだったら、４ピンで済むので入るかも知れない。その為にはＩ２ＣのＬＣＤ又はＯＬＥＤを動かす必要が有る。
秋月のＩ２ＣのＯＬＥＤを動かす為のブレッドボードは作って有るが、全然進んでいない。これから手を付ける必要が有る。
今回は、シンプルにＩ２Ｃのコネクタだけを付ける事にする。VCC GND PC5(SCL) PC4(SDA)
今の回路では、ＣＰＵのピンがずいぶん余っているので、ジャンパーピンを付けて、動作切り替えをするスイッチの替りにしたい。
- ２０２２年１２月２日
このＣＰＵ基板と組で使う前提ならば、８ｘ８ドットの表示器はビットモード専用でも良いかもしれない。
伝送フォーマットも今までの物と変更して、ＳＴＸを頭に付ける方式とかにすれば、バッファも少なく済むし、
考え方も簡単になる。
但し、ターミナルからの文字データで表示は出来ないので、使い方は制限されると思う。
別のソフトとして、入れ替えるつもりでもう１本作る事になると思う
これは、追々考えるとして、やらなければならないのは 基板の設計と
６００ＢＰＳのソフト受信（タイマー機能使用？）が 出来る様にする事。
- ２０２２年１２月３日
Ｂ６Ｂ、Ｂ５Ｂコネクタをサイド型にしたい。Ｓ６Ｂ「S6B-ZR-SM4A-TF」、Ｓ５Ｂ「S5B-ZR-SM4A-TF」になる。
基板の専有面積は少し広がるが 高さが抑えられる。
６ピンの物は手元にある。５ピンの物はＲＳで１５０円位で売っている。ちょっと高いがマルツ（ＤｉｇＫｅｙ）でも売っている。
- ２０２２年１２月４日
８ｘ８ドットの表示器の基板とＣＰＵ基板を繋げた物で回路図と基板図を書いた。
一番右は切り離さずに使い、他は切り離してＬＥＤ部分だけ使う事になる。
これでＥｌｅｃｒｏｗで１枚として作ってくれるかどうか？作ってくれないと面倒な事になる。
取りあえず、回路としてはこの程度になる。基板図はもう少し煮詰める必要が有ると思う。
なお、基板状のＧＰＳを実験して使えるとなったら、もう少し変更が有るかもしれない。
- ２０２２年１２月６日

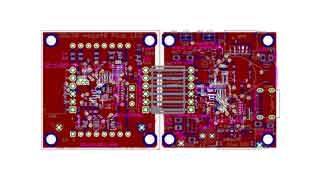

表示器の部分とＣＰＵの部分を繋げた物で
回路図（旧６）と
基板図（旧６）を書いた。
ガーバーファイル（旧６）も出来た。
今気が付いたが、ＧＰＳからの信号が３．３Ｖ系なので、変換ＩＣを入れる必要が有る。この回路には入っていない。
基板状のＧＰＳの場合、何処に付けるかが決まっていない。重ねるのか、横に置いてケーブルで繋げるのか。
また、ＯＬＥＤの表示器も今の所重ねる感じでいるので、ＧＰＳと干渉するかもしれない。というか、重ねたら確実に干渉する。
まだ、懸案事項が有るので、３．３Ｖ系の事は、懸案事項として先送りする。
- ２０２２年１２月７日
ＯＬＥＤを重ねる為の考慮をした。基板からはみ出ない様にした事と、リセットスイッチが隠れないように移動した。
- ２０２２年１２月８日
現在、ＯＬＥＤ、ＲＴＣ、ＧＰＳの全部を付けられるように考えているが、
現実にはＲＴＣとＧＰＳを両方同時に付ける事は無いと思う。
６桁ＩＮ－１７で両方付けられるようにしたが、実際はＲＴＣだけで不便なく使っている。
別の基板にして設計するのが、無駄が少なくなり良いように思う。
それよりも、ＬＥＤ基板を２連にした物を作った方が使い勝手が良い様に思う。
もちろん、１つに割れる細工も必要。
現在 ｅｌｅｃｒｏｗでは１００ｘ１００を５枚で１＄のキャンペーンをやっているので
無理して、兼用基板や信号スルー基板を付ける必要はなさそう。
と言う事で、「ＣＰＵ（ＲＴＣ）＋ＬＥＤ」と「ＣＰＵ（ＧＰＳ）＋ＬＥＤ」と「ＬＥＤ＋ＬＥＤ」の
３種類を設計して、頼みたい。
- ２０２２年１２月１０日
ＧＰＳは外部に取り付けて、ＲＴＣ、ＯＬＥＤの
回路図、
基板図（旧７）を描いた。
ガーバーファイル（旧７）も出来た。
回路的には３．３Ｖ系からの変換も追加した。
- ２０２２年１２月１５日
「ＣＰＵ（ＧＰＳ）＋ＬＥＤ」について、
ＤＩｇｋｅｙでは ４８０８（ＴＱＦＰ３２ピン）や８０８（ＳＳＯＰ２８ピン）や
１６０８（ＴＱＰＦ３２ピン）の在庫が有りになっている（数百個から数千個）
今後の事を考えたらこのシリーズ（０８シリーズ）を使った方がＵＡＲＴの２個以上有るし、
設計が楽になるのではないか。但し、まだ書き込みが出来ていないのが問題だが、
これは、いずれ解決するはず（しなければならない）なので、こちらの物も進めてみたい。
なので、すぐに出来ると言う訳では無いので、別項目のタイトルにする。
基板図を少し修正した。
回路図、
基板図と
ガーバーファイル。

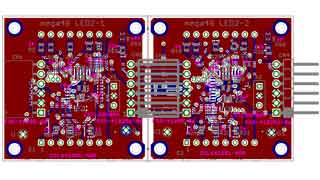

２連のＬＥＤ基板を描いた。
回路図、
基板図と
ガーバーファイル。
- ２０２２年１２月１６日

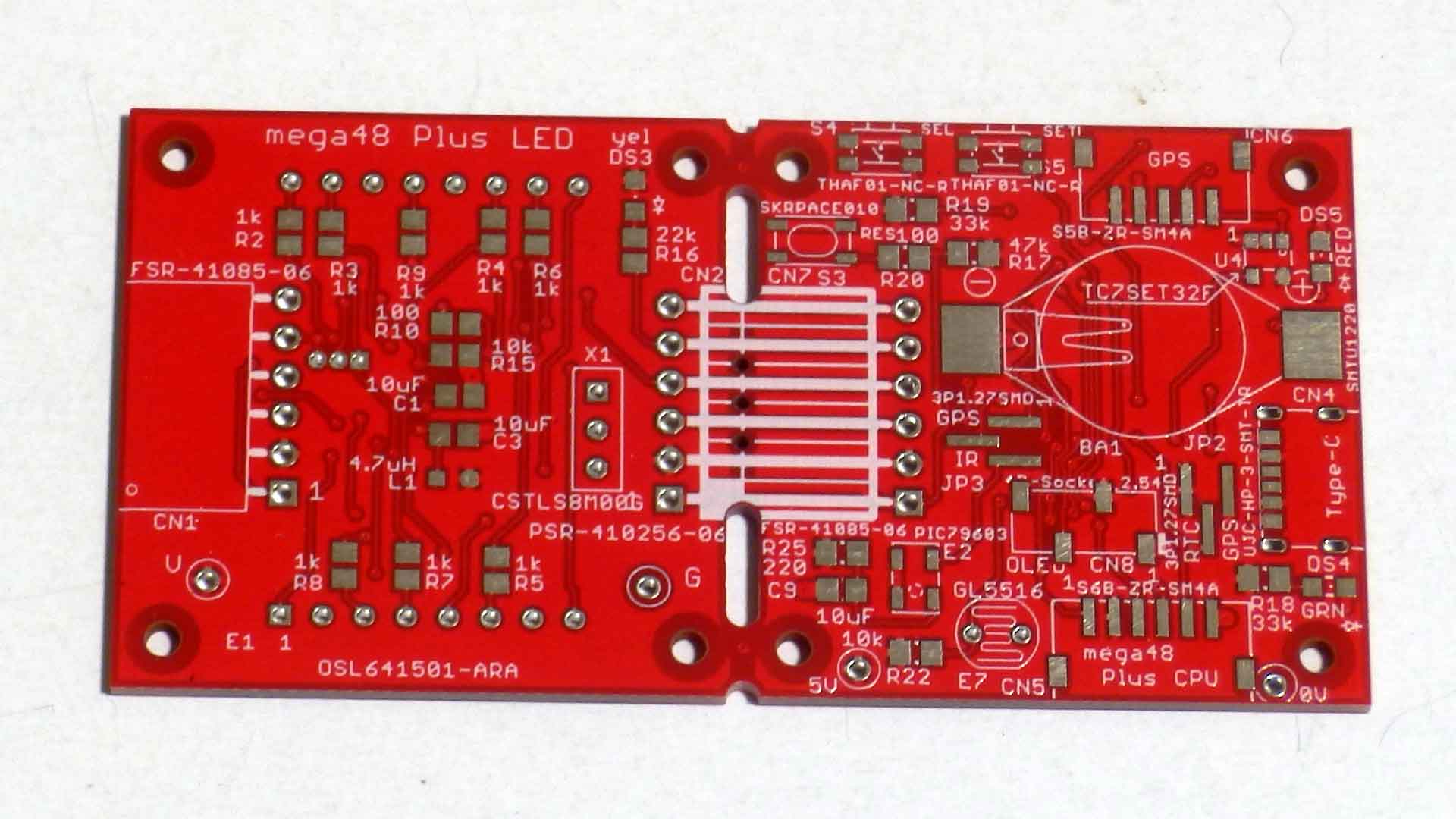

ｅｌｅｃｒｏｗに２種類の基板を注文した。
一緒にｓｉｘ＿ｉｎ１７の３種類のアクリルと、ｔｙｕのアクリルと、ｍｅｇａ３２ｕ４の基板も注文した。今年中に来れば良い方だろう。
- ２０２２年１２月２０日
スマホのＧＰＳアプリで、位置が取れるかを改めてチェックしてみた。
雨戸を閉めた状態で壁から１ｍ位の所に置くと、１０分以上経過しても位置が取れない。時間も取れない。
電波が届かないみたい。
以前チェックした物（秋月で買ったシリアル出力の物）でも、スマホの横に置いて改めてチェックしてみた。
スマホと同じ様な状態で、１秒信号が出てこない。
この環境は、窓とチェック位置の間に私（人間）が有った。
私が、間から外れたら、数分でスマホは位置とれ、以前チェックした物も１秒信号の出力が、出来た。
この様な事から、環境に左右される事が有るみたいなので、
基板タイプを使う時は、その物が簡単に移動できる物ならば良いが、
壁に固定する様な物は、秋月で買ったようなケーブルが付いているＧＰＳで、移動できるようにした方が良いと思う。
- ２０２２年１２月２４日
昨日、発送したとＥｌｅｃｒｏｗからメールが来た。届くのは多分来週前半だろう。
- ２０２２年１２月２８日
今日、佐川で荷物が届いた。

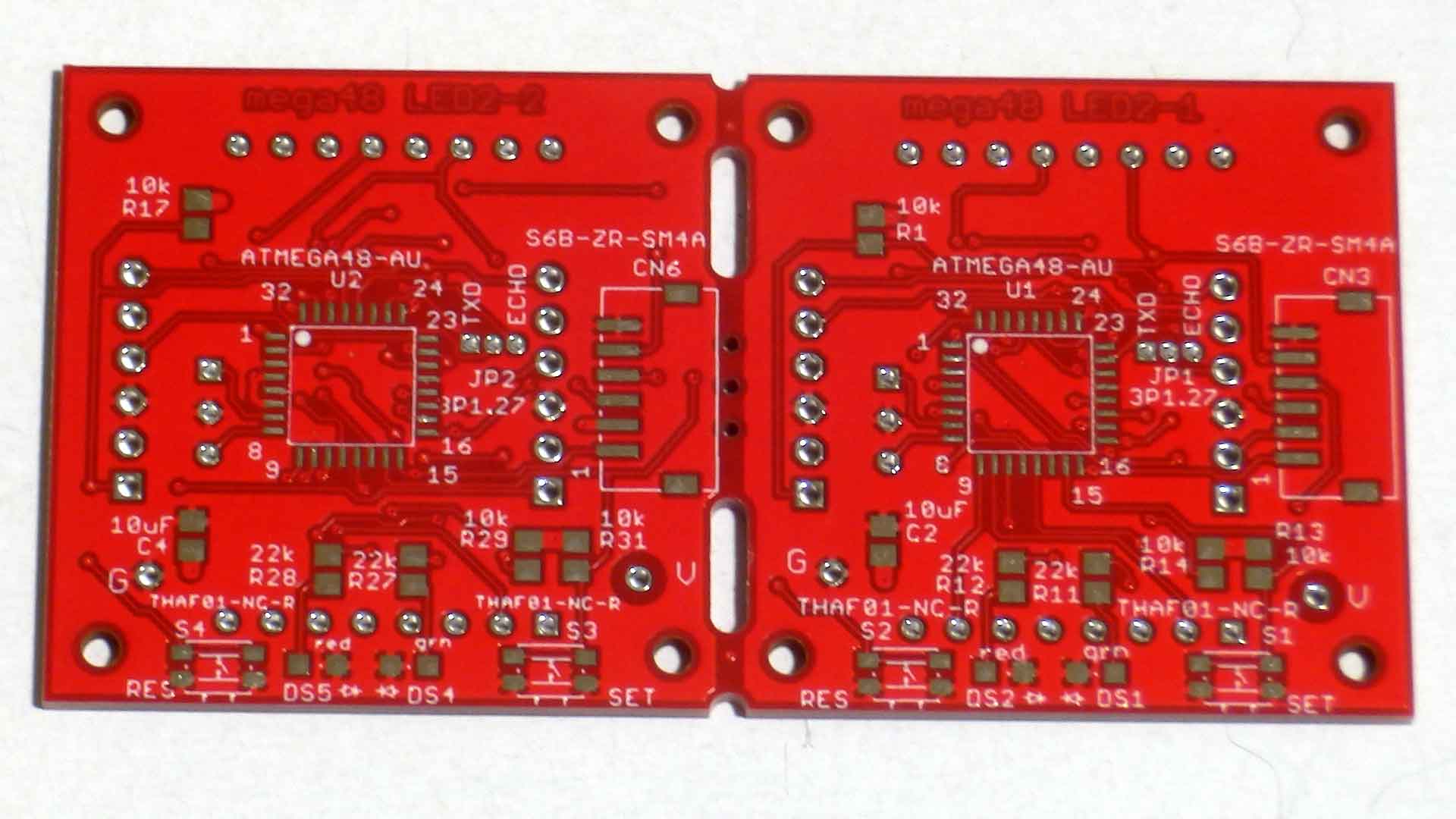

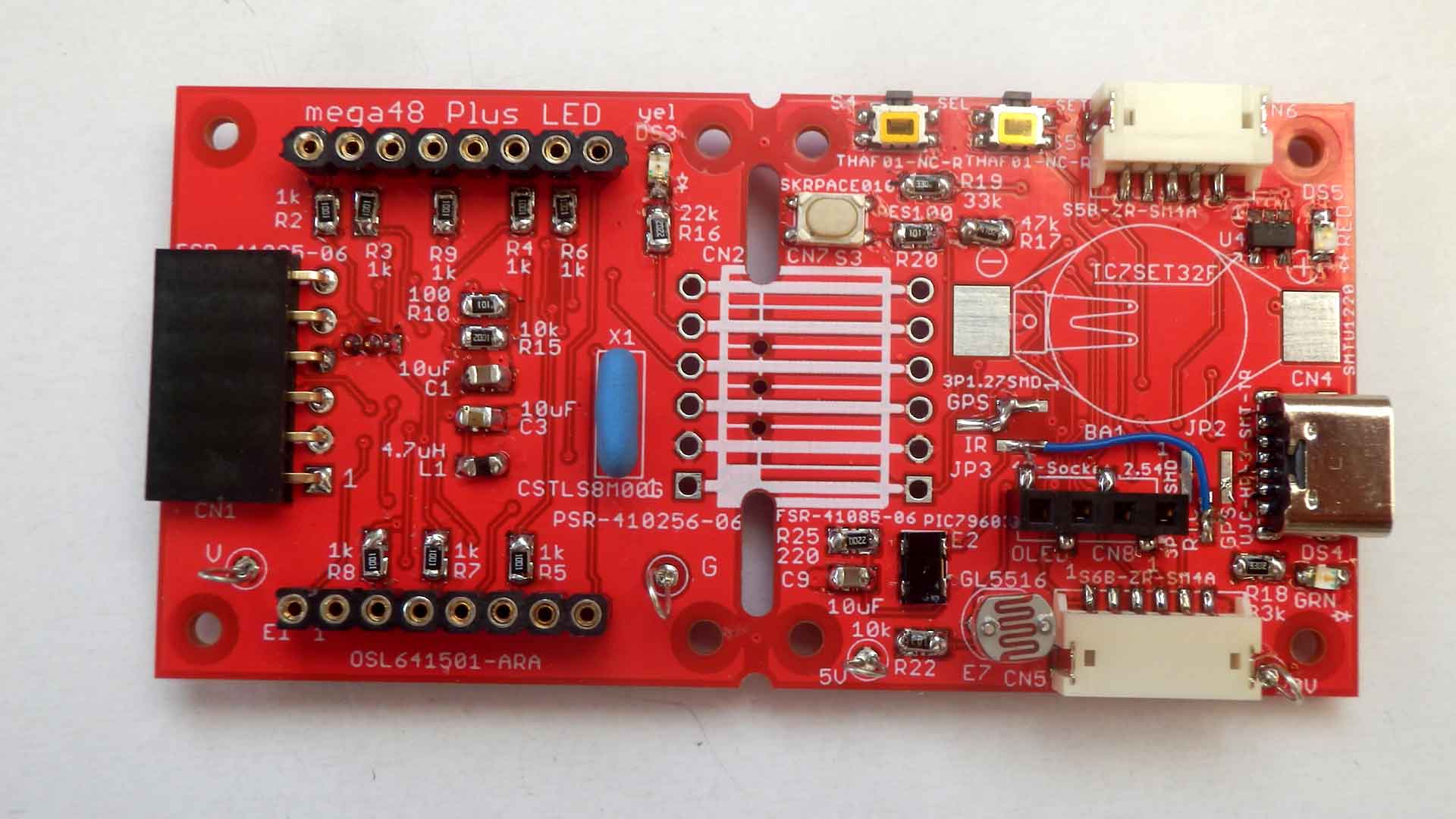

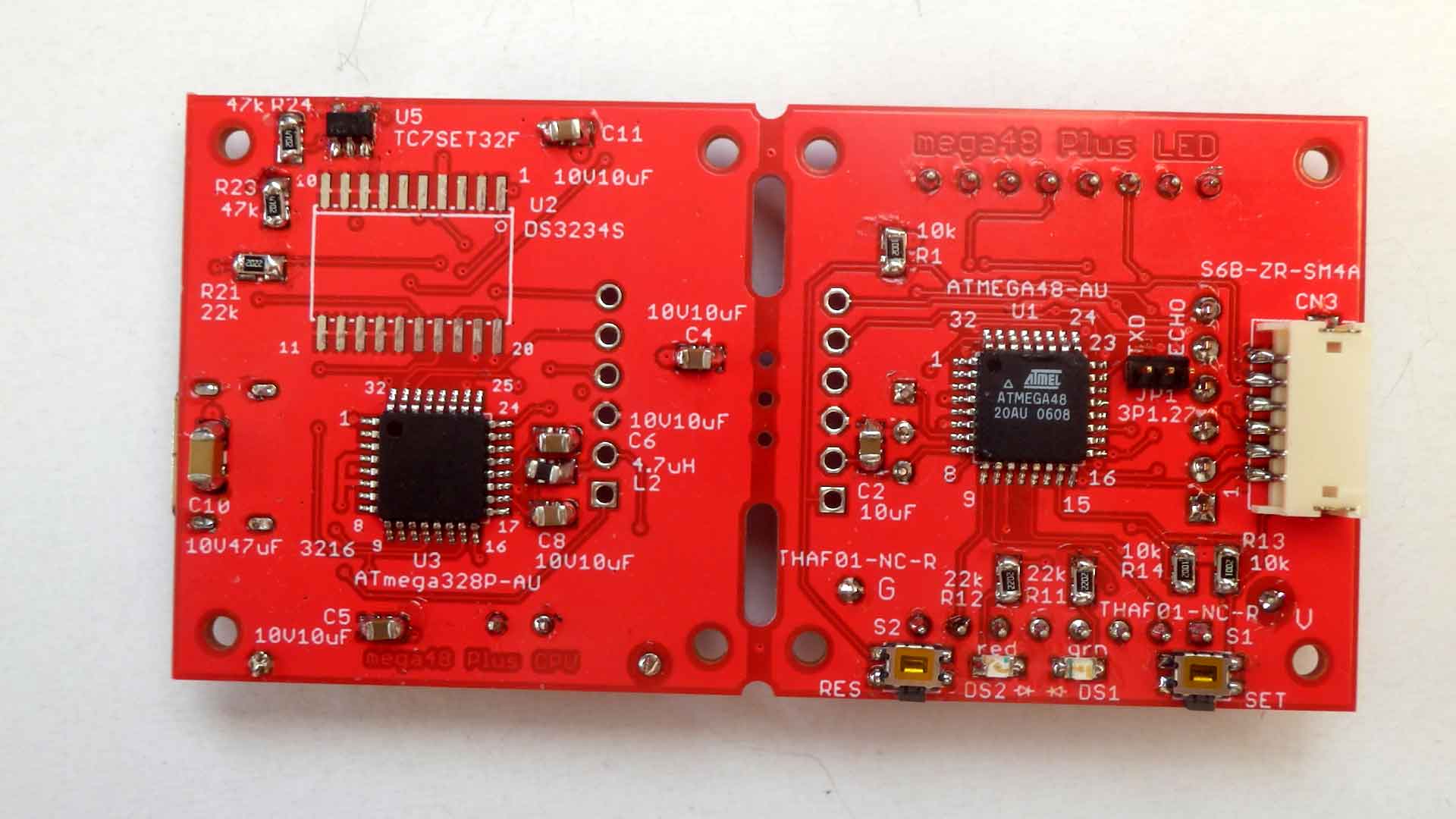

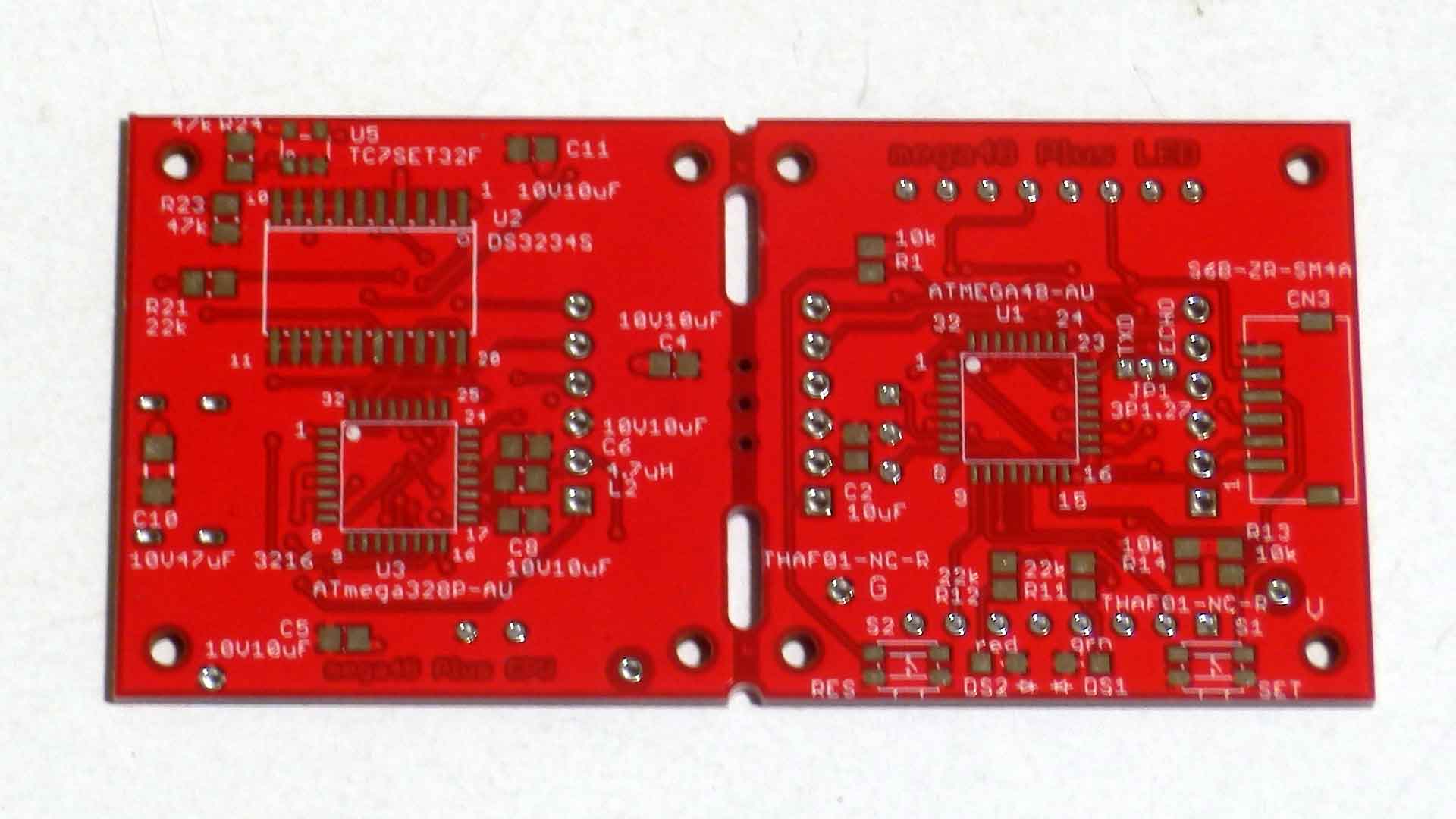

入っていたプラス基板（表、裏）も

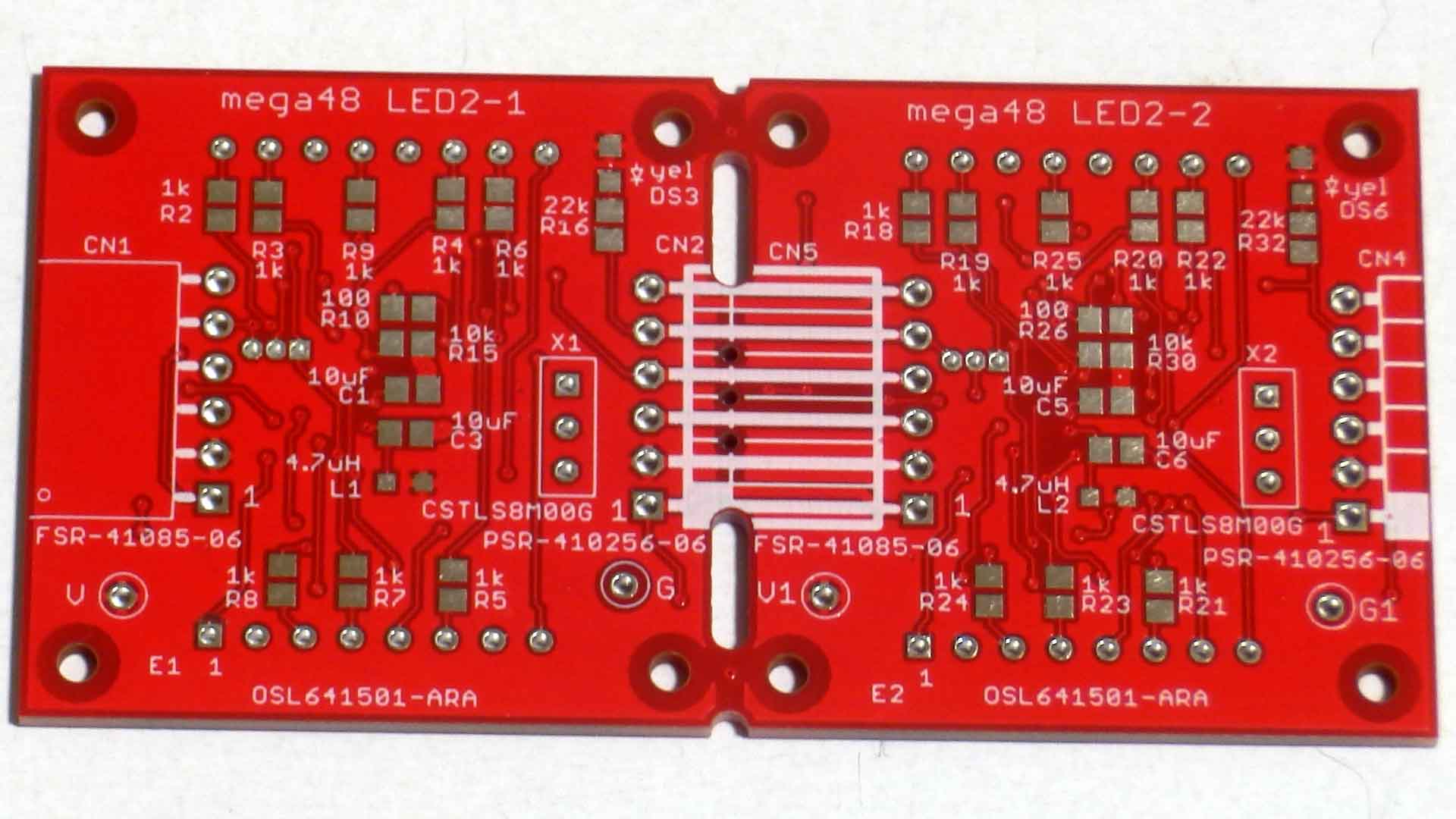

２連基板（表、裏）も見た所良い様だ
プラス基板も２連基板も簡単に折って離すにはちょっと頑丈過ぎた。
- ２０２３年１月１５日

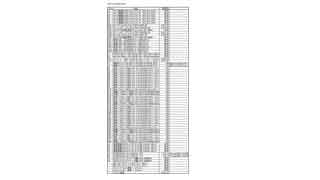

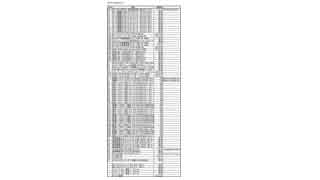

部品表（プラス基板）と、
部品表（２連基板）を書いた。
- ２０２３年１月１７日
組立の為に、部品をチェックして、不足分を発注することにしたが、秋月にＤＳ３２３４が無くなっていた。
ＲＳでも、在庫切れで注文できない。マルツにはかろうじてあったが、２０００円近い値段になっている。
納期も３０日とあるが、取りあえず１つは注文した。どうせ、他の基板の組立チェックなどが有るので
３０日後でも、良いだろう。
それにしても、ＣＰＵだけでなく、こんなものも無くなるのだろうか？。或いは生産中止の前兆か？
クリスタル入りのＲＴＣが少ない。増してやＳＰＩの物は殆ど無い。
Ｉ２Ｃならば、エプソンの物がまだ有るので、これからはその辺りを使う様になるのかもしれない。
足無のＳＭＤならば Micro Crystalの「RV-8803-C7」ｄｉｇ－ｋｅｙで５０１円（マルツで７３７円）というのがＩ２Ｃだが３ｐｐｍで有る。
エプソンよりは高価だが使えそう。
実装とＩ２Ｃと言う所が問題。
「RV-2123-C2-STD-020」はＳＰＩでｄｉｇ－ｋｅｙで７２３円（マルツで９９０円）。
バッテリバックアップはダイオードで作る必要がある。この辺りになるのかな？
大きさと使う場所の問題を除けば、２２００円でＧＰＳを使う方が簡単で良いような気がする。
- ２０２３年１月１８日
昨日、秋月に注文した物が午前中に佐川で届いた。これで「２連ＬＥＤ」の基板は組み立てられるが、
ａｔｍｅｇａ３２ｕ４を先に組み立てたい。
- ２０２３年１月２１日

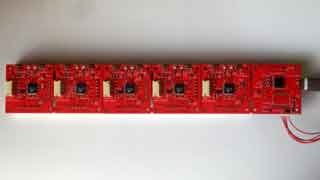

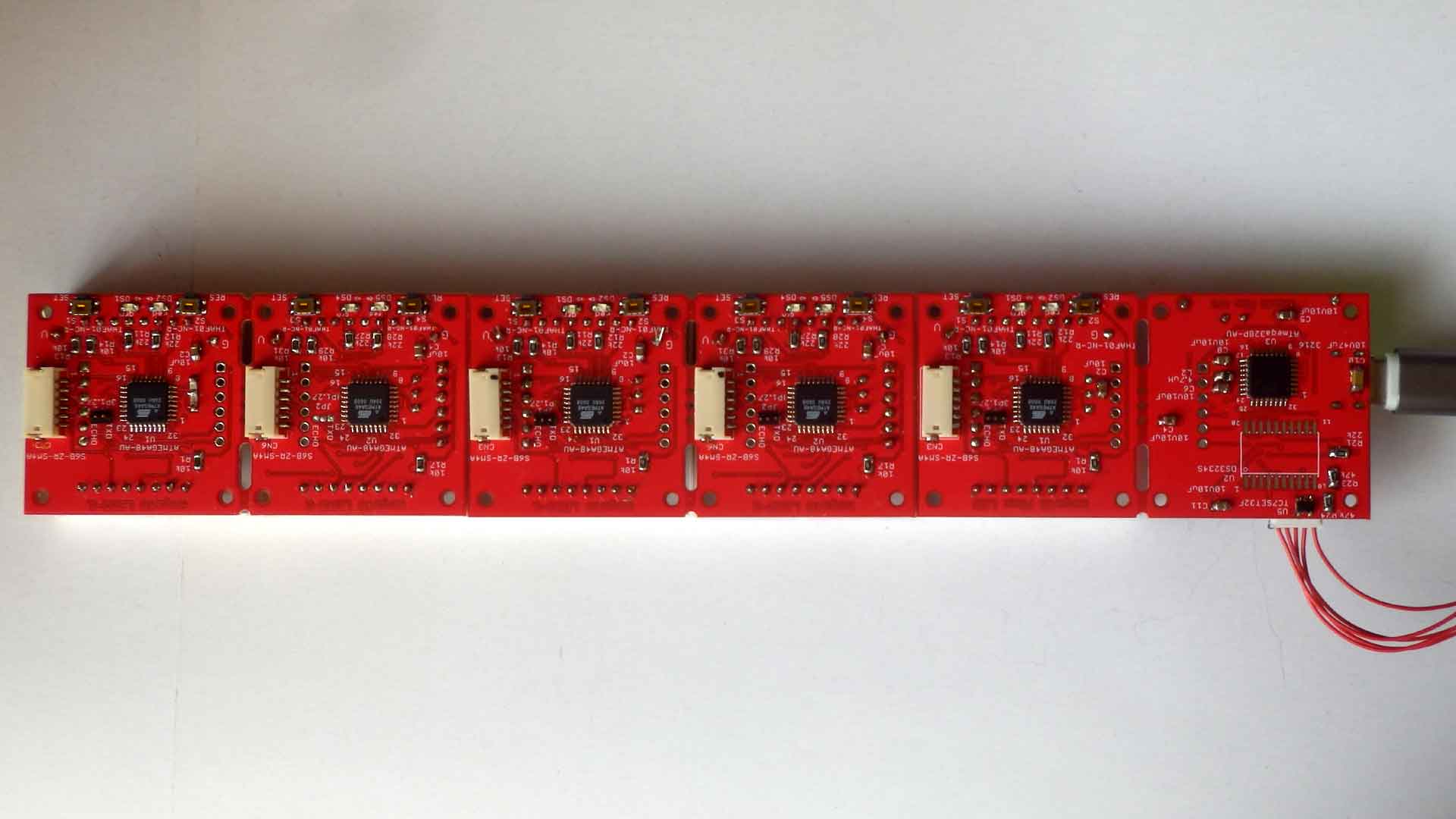

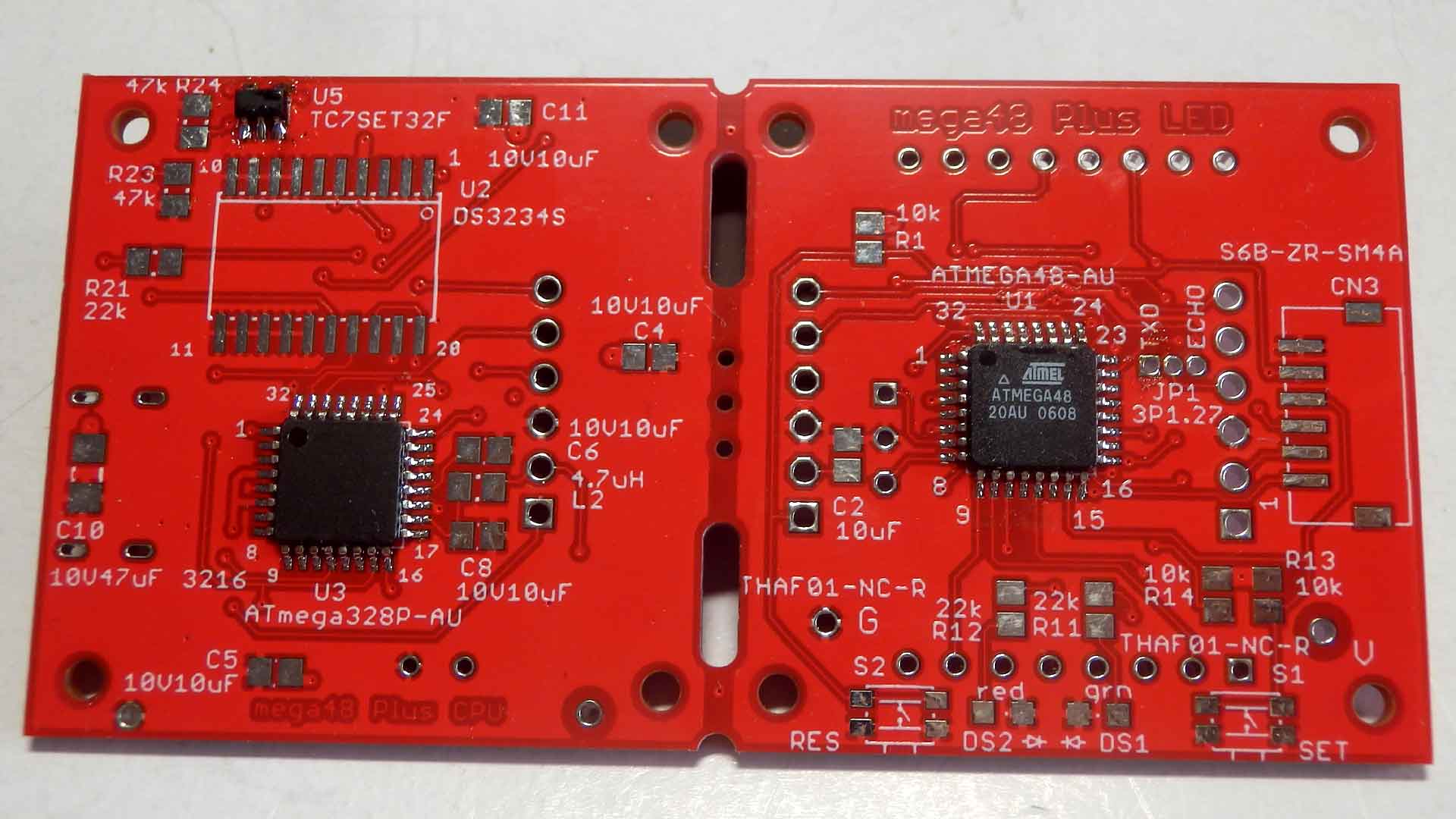

２連基板は 取りあえず ＣＰＵは半田付けした。
- ２０２３年１月２２日

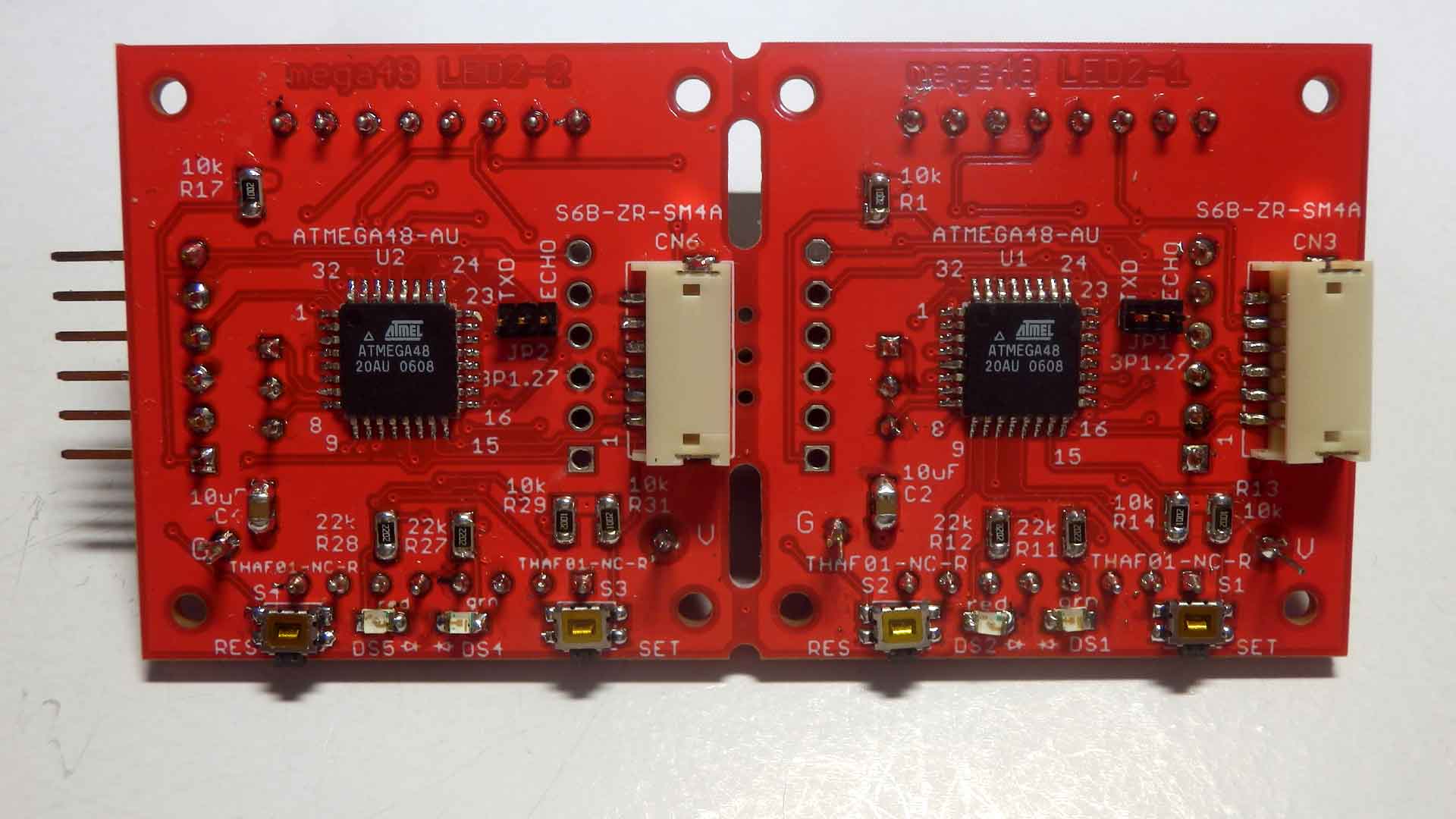

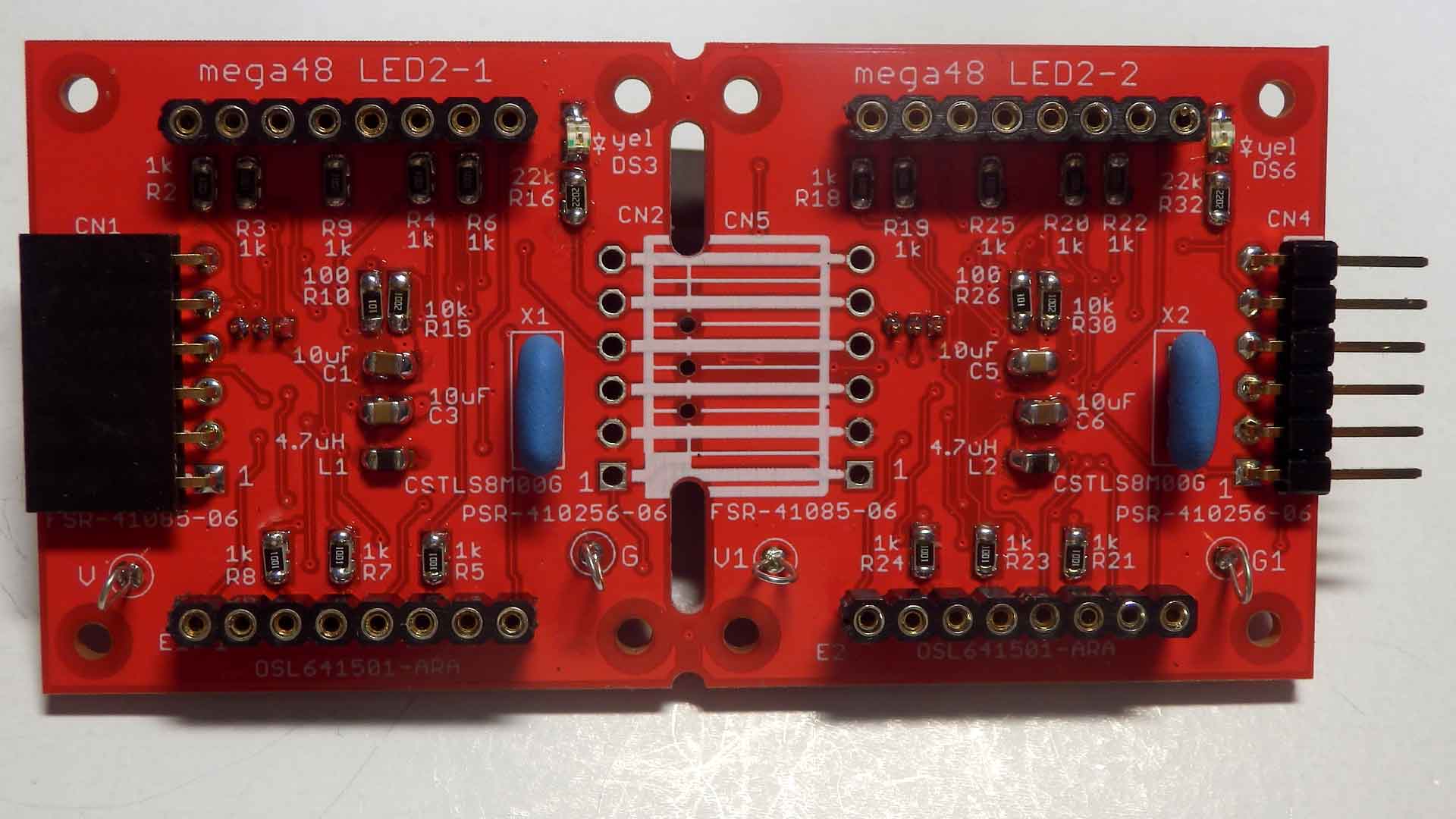

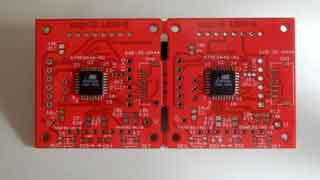

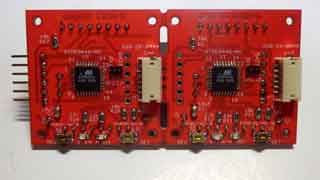

２連基板は部品の半田付けが終わった。（表、裏）
まだ、電気的な確認はしていない。
- ２０２３年１月２３日
ＩＳＰ用のコネクタから ＡＶＲ書込みアダプタを使って５Ｖ電源を入れたが、どのＬＥＤも点灯しなかった。
おかしいと思って回路図を確認したら、電源が入った時にハード的に点灯するＬＥＤは無かった。
スペースは有るのだから、付けておけばよかった。ちょっと後悔している。
テスターで確認をすると電源は来ている。
ＩＳＰを接続して、プログラムをそれぞれのＣＰＵに書き込んだ。ＬＥＤ２つ（赤と緑）が点滅したので、
書き込めた事の確認と、プログラムが動き出した事の確認が出来た。
電源ＯＮ後のスイッチ操作で、設定の画面は表示を始めたが、倒立文字になっている。
このプログラムのチェックは ＣＯＬカソードでやっていたので どこか間違っているかもしれない。
ＲＯＷの順番を変更したらよくなった。
ＬＥＤ表示の明るさのついては、以前のピックの物とほとんど変わらない。ちょっと明るいかなと言うレベル。
わざわざ ａｔｍｅｇａにするほどの事は無かったと思う。
赤のセロファン＋２８％スモークを重ねると結構コントラストが上がって見やすくなる。

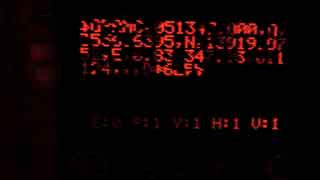

シリアルで送ってくるデータが表示しない。
ブレッドボードでストレートケーブルとクロスケーブルの件が有ったが、そこら辺の問題か？
動作には関係が無いが８ｘ８のＬＥＤの足の長さが、以前のＰＩＣの時と違って少し短い。
なので、横につなげると段差が出来てしまう。フィルターのアクリルを付ければわからないかもしれないが
問題になるかも知れない。一緒に使う事は避けた方が良いかもしれない。
- ２０２３年１月２４日

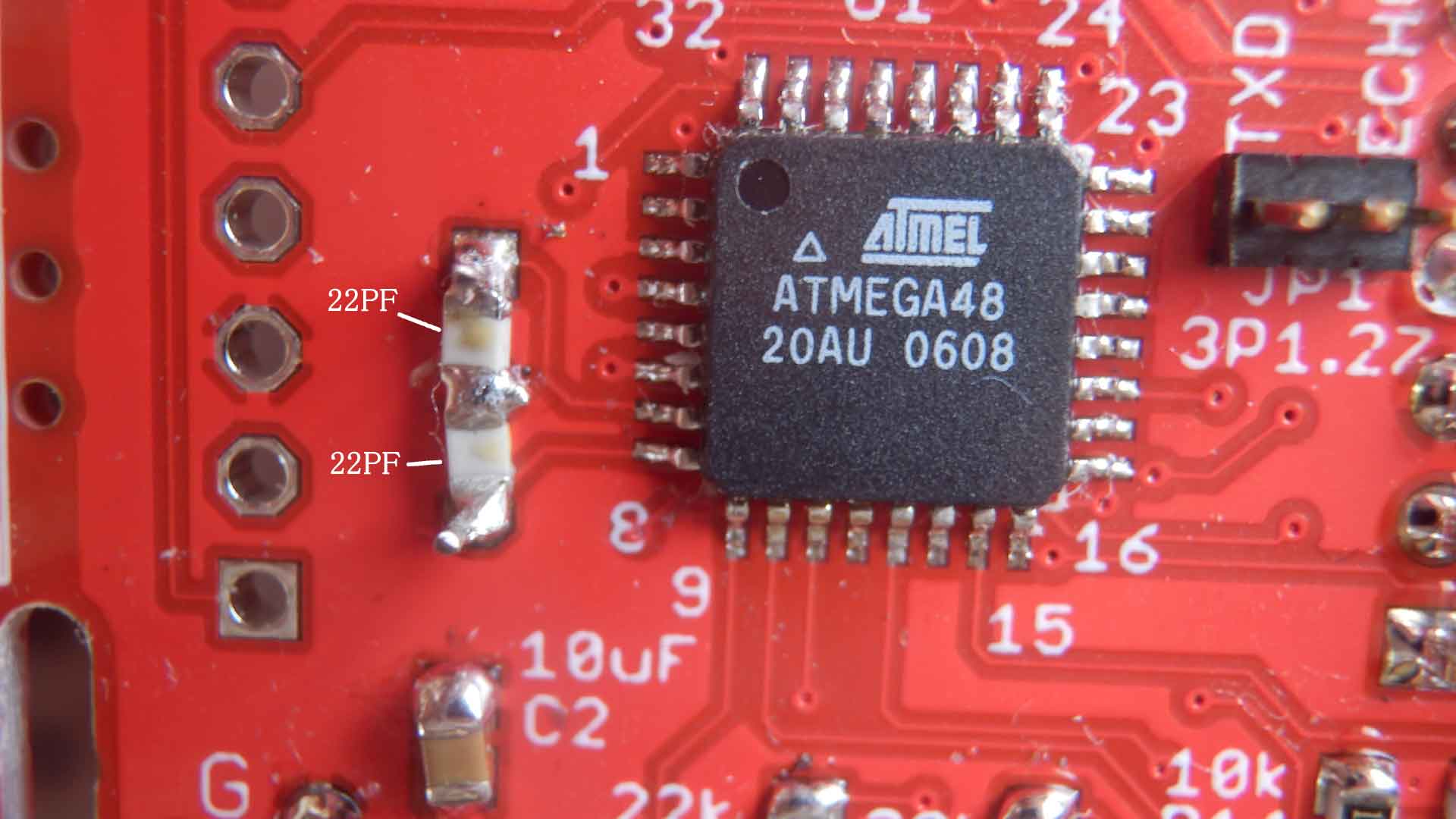

オシレータの設定が内部にままだったので、外部にクリスタルを使う設定にしたが、状況は変わらず、データは表示しない。
その時、気が付いたが、設定したデータの番号が保存されていないみたい。電源（リセットでも）を切ると元に戻ってしまう。
ＴＤＩのＵＳＢシリアルを６ピンコネクタに接続すると、接続した方（右側）は電源が入ってＬＥＤの点滅を始めるが、
内部で繋がっているはずの直接は接続していない方（左側）が点滅をしない。
シリアル信号が来ると黄色ＬＥＤは両方とも光るので、信号は繋がっていると思う。
ＩＳＰのコネクタから電源を入れると両方とも点滅を始める。
なので、右側と左側の電源は繋がっていると思う。
状況が理解できない。
－－＞なぜか もう一度ＴＤＩのＵＳＢシリアルを６ピンコネクタに接続したら
両方ともＬＥＤの点滅が始まった。
ＣＰＵの電源ピンに半田付け不良が有るか？
よくわからないがこのまま進める事にする。
- ２０２３年１月２５日
シリアル通信のＢＰＳが有っているかチェックの為に、設定モードへ行く時にＳＥＴスイッチを押し続ける時に０．１秒間隔で
そのＢＰＳでＢＰＳ文字を送り続ける事にした。（９６００ｂｐｓの時は’Ｅ’を送り続ける）
スイッチを話したら送信は止めて、今まで通りの設定のモードになる。
－－＞デフォルトの９６００の時は’Ｅ’を送り続けるので良いのだろう。
この動作は通常の使い方では必要が無く、チェックをする時にジャンパーをＴＸ側に付けて使う事になる。
なお、このジャンパーは通常動作ではどちらにも付けない事になる。
回路的には、ＲＸＤはＣＰＵのＲＸＤに繋がっている。
コネクタのＲＸＤの黄色ＬＥＤは光っているので、ＣＰＵまでのパターンか？ 設定か？

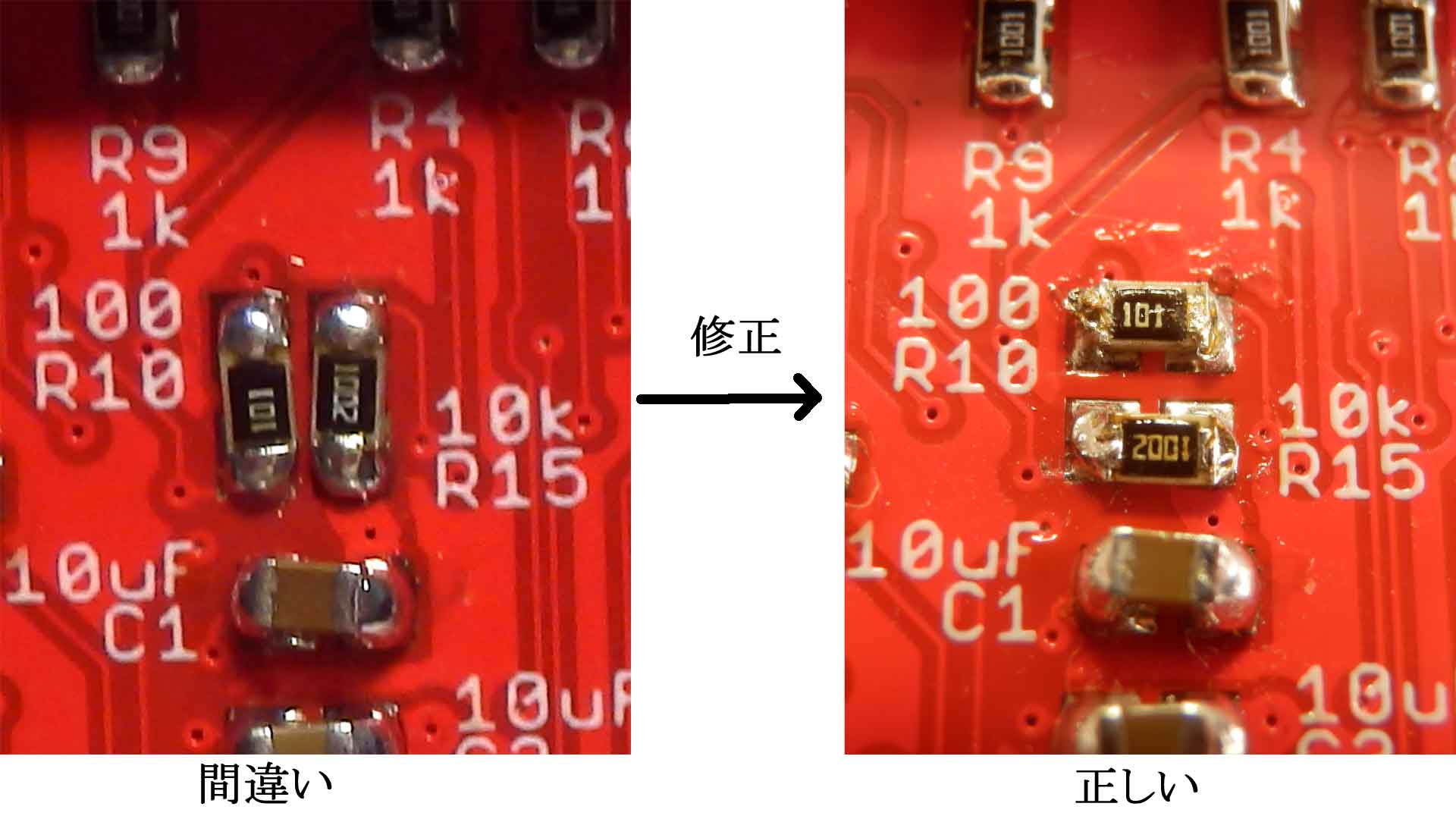

Ｒ１０（Ｒ２６）－１００ΩとＲ１５（Ｒ３０）－１０ｋΩの取り付けが間違っている。
横向きに取り付ける所を、縦に取り付けている。
ＣＰＵのＲＸＤは常にＧＮＤに１０ｋΩでプルダウンされている事になる。
コネクタのＲＸＤは常に１００ΩでＳＰＥＡＲと接続されてしまう。
つまり、ＲＸＤにはシリアル信号が来ない事になる。
以前もこの様な間違いをした覚えがある。
わざと少しずらすか、間隔を空ければ良いのだが、
それが出来ない事も有るので、シルクで枠表示等で支持する必要が有るだろう。
きょうはここまで。抵抗の修正は明日以降とする。
- ２０２３年１月２６日
Ｒ１０（Ｒ２６）とＲ１５（Ｒ３０）の取り付けを正しくしたら、
通信データを受けて、表示出来た。
設定した値が保存されていない件は、ソースを見ると保存はしているが、読み出しをしている所が見つからない。
読み出さなければ、デフォルト値で動く事になるので、保存していないように見えるのではないかと思う。
- ２０２３年１月２７日
マルツにはかろうじてあったが、２０００円近い値段で一つ頼んだ物も、「在庫切れで納期未定」と連絡が来た。
どうしようか考えたが、替りの物（似たような物）を頼んでも、この基板には付かないので、
結局 これだけはキャンセルで、他のコネクタと電池ケースを入れてもらう様に返信した。
ＲＴＣなしでＧＰＳだけで表示する事になりそう。
- ２０２３年１月２８日
２連の２つの表示を比べると、明るさに違いがある。
また、縦列ごとに明るさの違いも出ている。
多分、各ビットの電流を多く流した時の電圧降下の差が、出てきてしまったのだろう。
規格上は、Ｌの状態は２０ｍＡ流して、最大０、７Ｖまでであり、最小値や平均値は書いていないので
その辺りの違いが、実際の電流の違いになって、明るさが変わってしまったのだろう。
抵抗をもう少し大きくして、目立たなくする必要が有りそう。
明るさに関して、今の午後の直射日光が入る部屋（ＬＥＤには当たっていない）で、
ＬＥＤの表面に 赤のセロファン＋２８％のスモークを置くと、結構コントラストが取れて、見やすい。
現在使っている紫の物よりも明るく見える。
- ２０２３年１月２９日
ＬＥＤ＋ＲＴＣ基板は 取りあえず ＲＴＣ以外のＩＣは半田付けした。
- ２０２３年１月３０日
ＬＥＤ＋ＲＴＣ基板はスイッチ類とＴｙｐｅ－Ｃのコネクタは半田付けした。
ＳＭＤのコネクタ等は周りの部品との関係で、半田ごてが入りにくくなるので、取り付ける順番を考えないと後で苦しくなる。
ＩＮ－１７の６桁時計Ⅱでは、スイッチの半田付けに苦労して暖め過ぎたようで、入り切りが出来なくなったものも有った。
ＧＰＳだけで動くので ＩＲの信号とＧＰＳのシリアル信号を同時に取り込む事になる。
今の回路はＧＰＳの入力と切り替えになっているので、ＩＲの信号はソフトで取り込むとして、
ＰＢ０（１２ピン）にジャンパー線で接続する。
この信号はＧＰＳとＲＴＣを切り替える為の信号として、ジャンパーピンの端子に出ているので、この端子にジャンパー線を繋ぐ事になる。
- ２０２３年１月３１日
もう一つの課題は、ＧＰＳだけで動くので ＧＰＳからの１秒信号（ＩＮＴ１）が来ないと正確なＢＰＳに出来ない。
通信が出来ない事が有る
正確なＢＰＳの為のカウンター値は、人間がタイミングを決めて、ＧＰＳの１秒信号から自動的に決めて、
ＥＥＰＲＯＭに覚えこませるのが良いだろう。
電源ＯＮ時のスイッチの押し方で、この値をセットするモードに入り、セットすればよいだろう。
それまでは、８ＭＨｚからの計算上の値で良いだろう。
１秒信号が入っているのに、ＧＰＳからの信号が取れなければ、
人間が気が付くから、それからセットに行っても良いだろう。
- ２０２３年２月１日
ＬＥＤ＋ＲＴＣ基板の部品は全て（ＲＴＣと電池ケースは除く）取り付けた。（表、裏）
ＬＥＤ＋ＲＴＣ基板のＬＥＤ部はプログラムを書き込んだら、ＬＥＤが点滅をして、８ｘ８ドットの表示器に斜めの線が表示されたので
多分動いているだろう。
ＲＴＣ部はプログラムがまだ無いので、電源を入れたら、緑ＬＥＤが点灯して、ＣＰＵのＦＵＳＥデータは読み出せた。
これから、プログラムを作る必要が有る。
取りあえず、寄せ集めでプロジェクトを作った。
余分な物も有るし、足りない物も有るし、ビットの指定などは違っているが、ビルドは出来た。
- ２０２３年２月２日
ＬＥＤとスイッチのチェックプログラムにして書き込んだら、思った通りに動いたので、
書き込みとＬＥＤとスイッチの確認は出来た事になる。
Ｔｙｐｅ－Ｃのコネクタを繋いで電源を入れた時も同じように動いたので、Ｔｙｐｅ－ＣのコネクタもＯＫ。
シリアルのＢＰＳは取りあえず９６００の基準に値を使う事にして、チェックを進める。
タイマー割込みを使うスイッチ入力で、ＬＥＤの点滅が出来たので、タイマー割込みの確認は出来た。
スイッチによるＬＥＤの点灯／消灯の替りに、シリアルで”Ａ”or ”Ｂ”（＋ｃｒ）を出す様にしたら、
隣のＬＥＤ部に表示出来た。シリアル出力も確認できた。
今にして思うが、
なぜ場所もポートも空いているのに ＬＥＤをもっと付けなかったのか？
なぜ場所もポートも空いているのに スイッチをもっと付けなかったのか？
なぜ場所もポートも空いているのに 外部発振子を付けなかったのか？
ボーレート設定や、その他のチェックにも使えるのに....。
邪魔だったら取り付けないだけで済むのに.....。
使いずらい裏側でも、無いよりはマシ。
- ２０２３年２月２５日
ＧＰＳのデータを時計データとして表示するプログラムにした。ビルドは出来た。まだ書き込みはしていない。
今日はここまで
- ２０２３年２月２６日
プログラムを書き込んで動かしてみた。
・時分表示はしているみたい。曜日も表示している。
・１秒信号で、ＬＥＤが点滅しない。ハードなのか、ソフトなのか、まだ原因がわからない
－－＞１秒信号の割込み設定が抜けていた。
・約１秒間隔で 表示がチラつく。ＬＥＤが点滅しないのと関連があるかな？
－－＞１秒間隔はわからないが、チラつく原因は電源が弱かった。
外部のちゃんとした電源やＵＳＢから電源を入れるとチラつかない。
今まではＩＳＰの間に入れるアダプタから供給していた。電池がヘタッタようだ。
・月日、年の表示に切り替わらない。まだ原因はわからない。
ｓｅｌスイッチを押している時は月日になる。
しかし、離すとすぐに時分に戻ってしまう。
－－＞スイッチ入力なしが続いた時に、時分に戻すためのタイマーが
直ぐにゼロになっていた。
・ＧＰＳの電源は切っていないのだが、時分表示が出るまでが遅い。ＢＰＳ誤差の問題か？
１秒信号は来ている状態でも時分表示まで数１０秒ぐらい時間が掛かる。
本当にデータが来ていないのか？
現状のソフト（ＬＥＤ＋ＲＴＣ）（旧１）で取りあえずはＧＰＳデータを使って時計表示は出来た。
２連ＬＥＤ基板の問題だが、
・表示部の設定で３ドット右に寄せたが、
表示する文字によって、部分的に３ドットよらない所が有る。
－－＞右寄せの所で、２０Ｈ以上のコードを判断する所をコードでは無く
ビットデータを見ていたので、ソフト（２連ＬＥＤ）（旧５）を変更した。
- ２０２３年２月２７日
ＧＰＳからの１秒信号とデータの関係が良くわからない。データは来ている（分が変化していて、正確）のに
１秒の信号が来ていない。直接ＧＰＳの線の所で見た。
１秒信号は有るのにデータが来ていない事になっている。これはもしかしたら、ソフトが取りこぼしている可能性もある。
ＣＰＵのＢＰＳの補正に１秒信号を使おうと思っているが、データが来ているのに１秒信号が無いと言うのは困る。
もしかしたら、衛星の数が足りなくて、正確な位置は取れないが、データは吐き出している時なのか？
基準の１秒はこれしか無いので、使うしか無いが、使う時の条件をハッキリさせたい。人間が判断すれば良いかもしれない。
見れば、有無はわかる。微妙な誤差が有ると困るが、ＢＰＳなので最悪１０％以内ならば使えるはず。
８ｘ８のドット表示の所はセラロックなので５％は余裕の筈なので、その信号を戻せるようにしておけば良かった。
そうは言っても、ＲＴＣが手に入らないとは思っていなかったのでしようがない。
２連ＬＥＤ基板をもう一つ組み立てて、５桁にして動作を見ようと思ったが、８ＭＨｚセラロックが１つ足りなかった。
これだけを注文するのも効率が悪いので、何とか１つはセラロックなしの内部発振で行くようにするか、
８ＭＨｚのクリスタルは有るので、コンデンサ２つ（２２ＰＦ位）を何とか付けて動くようにする事になると思う。
- ２０２３年２月２８日
セラロックに件は、クリスタル＋コンデンサ（２２ＰＦ）２個）で済ました。

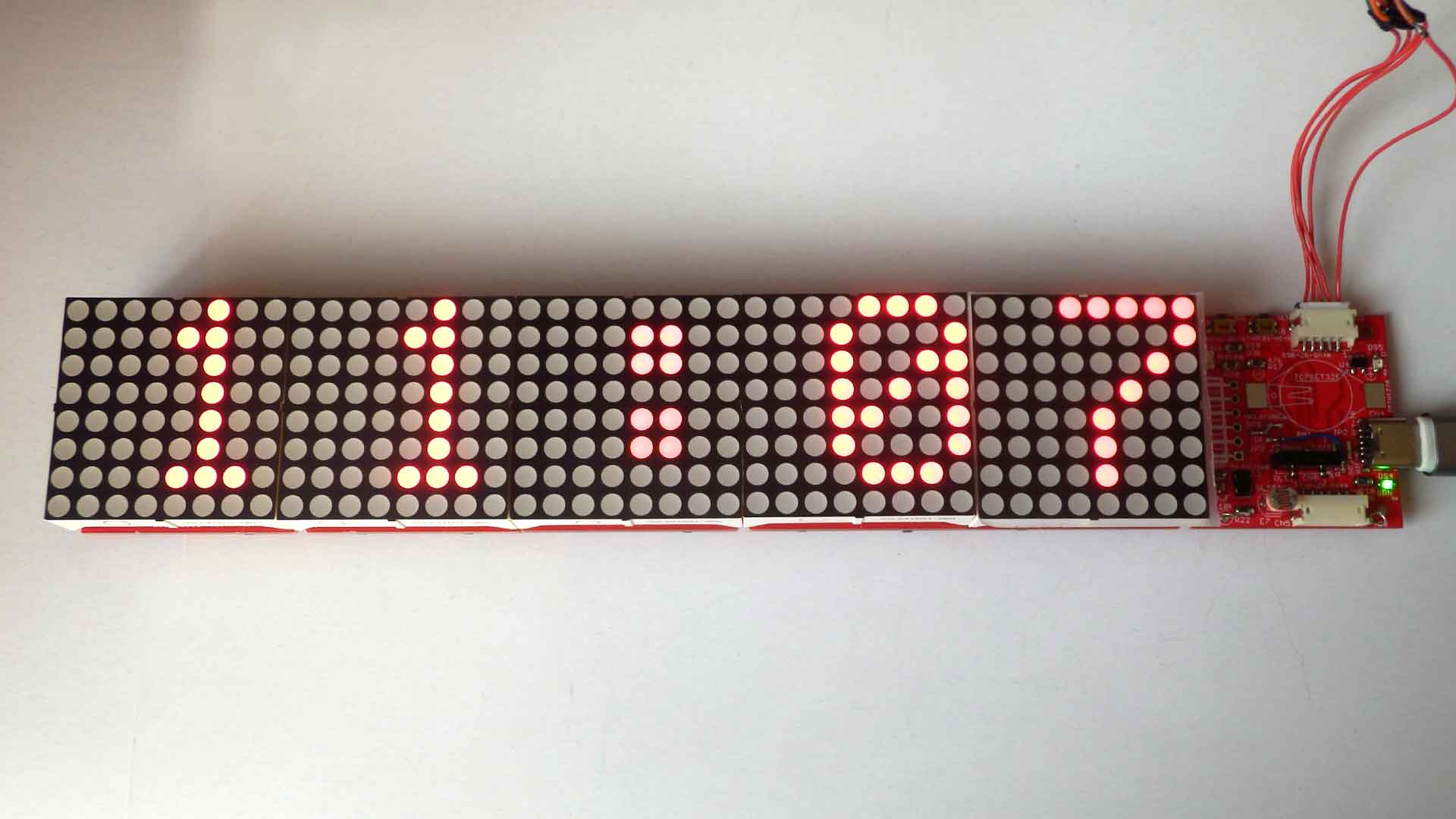

これで５桁の表示が出来た。（表、裏）
時計としての動作としては、年表示、月日表示、時分表示も出来ている。
年表示、月日表示の時、数十秒経過すると時分表示に戻る機能も出来ている。
毎正時のアニメーションも出来ている。
ＧＰＳの１秒信号で基板上の赤ＬＥＤも点滅している。
ＢＰＳの誤差はＧＰＳの１秒信号を基準として修正する動作を追加した。
電源ＯＮ時にＳＥＴスイッチが押されていたら、修正する動作をする事にした。
この動作の中では ＳＥＴスイッチを長く押したら、ＢＰＳ用の値を書き換える事にした。
また、この動作からは抜けないので、電源ＯＦＦ－＞ＯＮか、リセットスイッチを押す事にする。
この動作で解ったが、今までのＢＰＳの誤差は１％位しかなかった。
なので、１秒信号が来ても、データが出ない原因はＢＰＳではない事になる。
後は
・もう一つＬＥＤ基板（１つだけの物）を追加して曜日も表示したい。
（表示データとしては出力している）
・赤外リモコンを使える様にしたいが、どうするか保留
・箱に入れるか、周りをアクリルで囲いたい。
- ２０２３年３月１日
日本時間にする為の＋９時間の所で、うるう年の見方が違っていた。（２月２９になってしまった）
その所を修正した。
ソフトで赤外線データを取り込むように、関数を追加したて、ビルドは通った。
今日はここまで。
- ２０２３年３月２日
ソフトで赤外線データを取り込むソフト（ＬＥＤ＋ＲＴＣ）（旧２）を書き込んだ。
リモコンで操作が出来たので、良しとする。
- ２０２３年３月３日
秋月のＧＰＳ受信キット[GYSFDMAXB]使用を使いたいので接続してみた。
１秒信号は取れているが、何時まで待ってもデータが取れない。なぜ？
９８００ＢＰＳがデフォルトなので取れるはずなのだが？
窓際ならば １秒信号が出るのだが、すこし離れる（５０ｃｍ位）と１秒信号も無くなる。
微妙な位置なのかもしれないが、安定性が無い感じ。やはりアンテナの位置が大事なようだ。
データを調べる必要が有るが、この程度の安定性だと、ケーブルでつなぐ方式の方が良さそうに思えるが、
もう少し考えてみよう。
データのチェックは、「ＴＴＬ－２３２Ｒ－３Ｖ３」とテラタームでチェックするのが、シンプルで信頼できる。

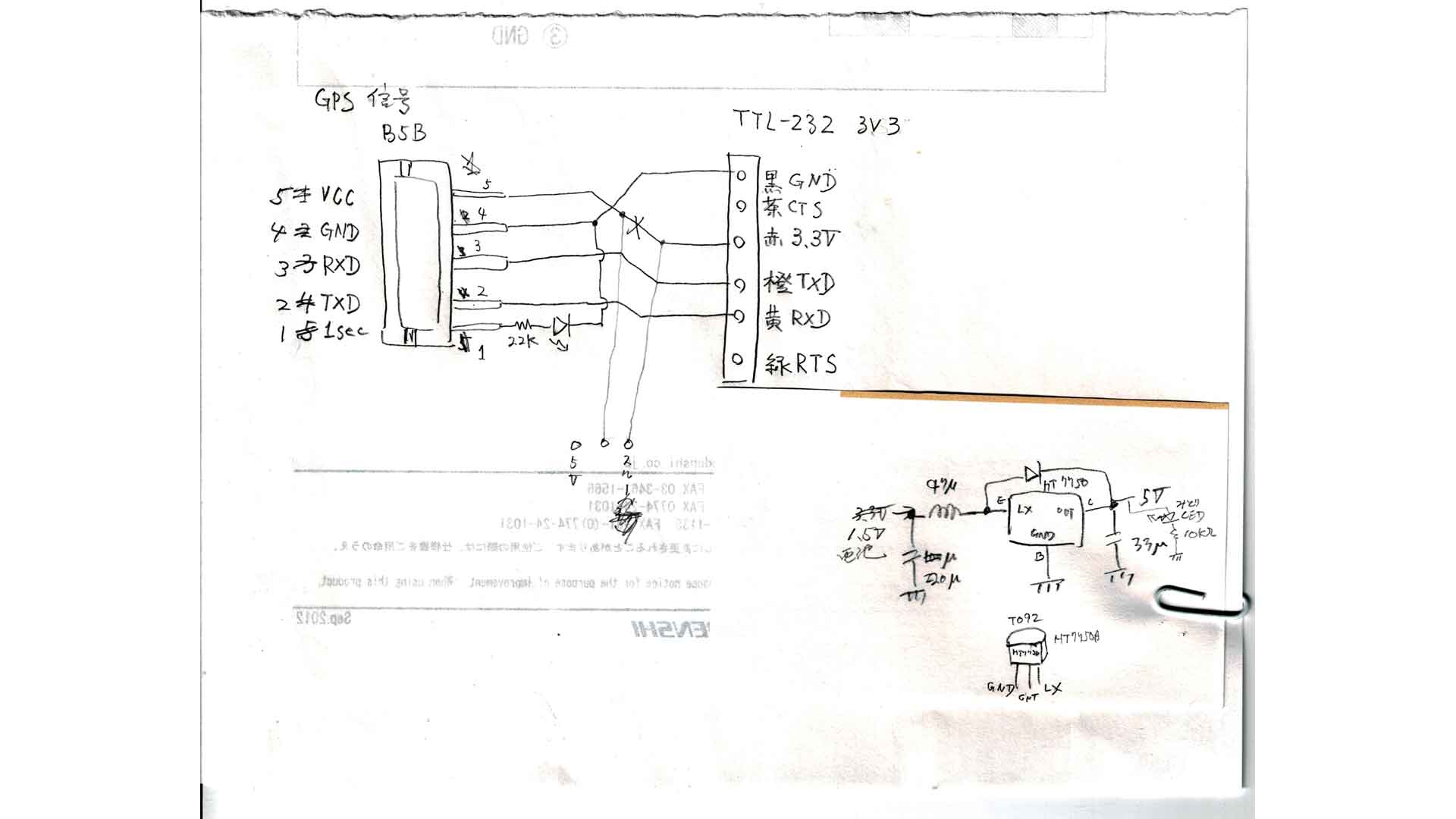

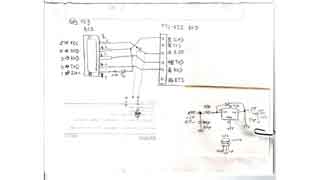

（ＧＰＳデータチェック回路図）
繋いでみると、データは見られるので、シリアルの設定は大丈夫と言う事になる。
来ているデータだが、来ると思っているのは「＄ＧＮＲＭＣ・・・・・」だが、これは来ていない。
似た物は「＄ＧＰＲＭＣ・・・・・」が来ている。
通信フォーマット（ＮＭＥＡフォーマット）を改めて確認してみたら、
三番目の文字は「Ｐ」、「Ｌ」、「Ａ」、「Ｂ」、「Ｑ」、「Ｎ」の６種類が有るみたいで、
この文字によってどの衛星を使っているかの判別が出来る様になっている。
つまり、３番目の文字はこの６個の文字のどれかが来ると思って判断しなければいけない事になる。
プログラムの修正が必要になる。
－－＞修正したソフト（ＬＥＤ＋ＲＴＣ）（旧３）では、
データが取れて、時刻を表示する様になった。
ケーブル付きの物でもデータが取れて、時刻表示が出来た。
- ２０２３年３月４日
秋月のＧＰＳ受信キット[GYSFDMAXB]使用接続して窓際で約１日動作させた後、
窓から３ｍほど離れた所に移動して、４時間経過したが、今の所正常に時刻表示をしている。
これなら使えそうだ。
但し、使い勝手（実装上）から言うと、ＤＳ３２３４の方が小さいし、基板に直付けできるし、価格も安い。
精度は落ちるが、普通の時計に使うには十分と思う。（ズレは１年で１分ぐらい）
電源を切って、再度入れると表示位置がずれる桁や、ＢＰＳが変わってしまう桁が有る。
何度かその様な事が起きていて、特定の桁と言う訳では無い。デフォルトに戻る事が多いが、
そうでない事もある。
経験的には、ハードが悪いと思われる。但し、普通は正しく動いていて、
たまに起きると言う事から考えると、「電源を切る」、又は「電源入れる」と言う過渡的な状態が
原因と考えられる。まだ、本当の原因はわからないが、過電圧が掛かるとＥＥＰＲＯＭは壊れやすい。
ＡＶＲでは電圧が低いとＥＥＰＲＯＭの値が変わる事が有るみたい。
それを考慮すると、「使っているＵＳＢ電源」、「回路的な問題」、「部品の配置の問題」、
「基板のパターンの回し方」などを検討する必要が有る。
今後、検討しなければならない問題だ。そして原因を取り除くか、回避する手段を考えなければならない。
- ２０２３年３月５日
ＥＥＰＲＯＭの値が変わる件を調べる事にする。
現在使っているＵＳＢ電源はＡＳＵＳのタブレットに付属していた物で、５．２Ｖ１．３５Ａの物。
ケーブルはダイソーで買った「Ｔｙｐｅ－Ａコネクタ＜－－＞Ｔｙｐｅ－Ｃコネクタ、１ｍ」の物。
実際に電圧をアナログテスターで測ると約５．２Ｖになっている。
どの程度起きるのか、実験をしてみた。
-
Ｔｙｐｅ－Ａコネクタ（ＵＳＢ電源部）の抜き差し。抜いた後３０秒から１分程度で再度さして、時分表示まで待つ。
－－＞１０回試して、すべて正常
-
Ｔｙｐｅ－Ｃコネクタ（基板部）の抜き差し。抜いた後３０秒から１分程度で再度さして、時分表示まで待つ。
－－＞１０回試して、すべて正常
-
ＡＣ電源の入り切り。ＯＦＦ後３０秒から１分程度で再度ＯＮして、時分表示まで待つ。
－－＞１０回試して、４回目に異常。１番目の表示部が０番目の文字を表示する様になった。
修正して実験続行し、以後は正常
実験結果からは、ＵＳＢ電源のＯＮ時かＯＦＦ時に異常が起きるみたい為。
５Ｖ波形を見る必要が有るだろう。
おかしな事が有ったとして、ハード的に対処できれば良い。
出来たとしても、今後の事を考えると、ソフト的にも何か対処をした方が良いだろう。
以前仕事でＥＥＰＲＯＭを使った時は、３つ同じ物を持って、多数決処理をした。
読み出しの時は２つ同じならその値を使い、違っていたら諦めてデフォルト値にする。
書き込みの時は３つ同じ値を書き込む事にする。
この様な処理をした。
表示文字番目、ＢＰＳ、デリミタデータ、右寄せ、回転 の５個にそれぞれ３つ同じ物を持つ。
ＥＥＰＲＯＭ領域は余裕が有るが、読み出し、書き込みのプロフラムが増えるのでプログラム領域が心配。
- ２０２３年３月６日
ＥＥＰＲＯＭのデータをｌｏｎｇ（４バイト）にして、その中の１バイトごとの多数決を取ろうと思ったが、
プログラムが１００バイトぐらい増えてしまう。単純にこの様なやり方ではｍｅｇａ４８には入らない。
多数決ソフトの対処は、今の所やらないでおく。
他の対処として、動き始めてから、メイン関数でＥＥＰＲＯＭにアクサスに行くまでの時間は約１００ｍＳなので、
立下り時に停止と起動を繰り返すと、ＥＥＰＲＯＭにアクセスしている時に停止になる可能性がある。
なので、ここのディレー時間を大きくして、５００ｍＳ位にしたい。
オシロで電源を見た所、立ち上がりは結構早い。１０ｍＳ以内でスパッと上がっている。オーバシュートもほとんど見えない（０．１Ｖ以下）
下がりは結構遅い。１．８Ｖ以下になるのは８０ｍＳ～１００ｍｓで 約１Ｖが５００ｍＳ以上続く。
この立下りの遅さが気になるので、ＢＯＤを４．３Ｖにセットすれば何とかなるだろう。
チョット余裕が無いので、ノイズで止まるのでは無いかと心配になる。その時は設定値を１段下げてみよう。
これは表示部なので、時計部も同じようにしないと、
時計部は動いているが、表示部止まっていて、標示しないと言うような事になりかねない。
ＢＯＤを４．３Ｖにセットしたら、５Ｖ電圧で動作しない物が出て来た。
５．１４Ｖ以上ないとリセットが掛かって動けなくなってしまう。仕方がないので２．７Ｖにするが、
リセットが掛かる電圧が３．５Ｖ位になっている。
最大でも２．９Ｖの筈が、なぜかこの物だけ０．６Ｖから０．８Ｖ電圧が高い。
この一つだけで、他の５個は大体４．３Ｖで動かなくなる。（４８が４個、３２８が１個）
本当ならば不良ＩＣとして、交換すべきなのだろうが、交換は大変なので、取りあえずこの一つだけ
ＢＯＤ電圧を低くして使う事にする。
２連ＬＥＤプログラム（旧６）も
ＬＥＤ＋ＲＴＣプログラム（旧４）も５００ｍＳのディレーにした。
電源入り切りのチェックを２０回行い、標示がおかしくならなかったので、良しとする。
この様なマルチＣＰＵのシステムの時はリセット信号は専用のリセットＩＣで出力して、共通に使うのが良いのだろう。
現在、リセット信号線は通っているのだが、それをコントロールするのは手動のスイッチだけとなっている。
ここにリセットＩＣを繋げるべきなのだろう。
- ２０２３年３月１８日

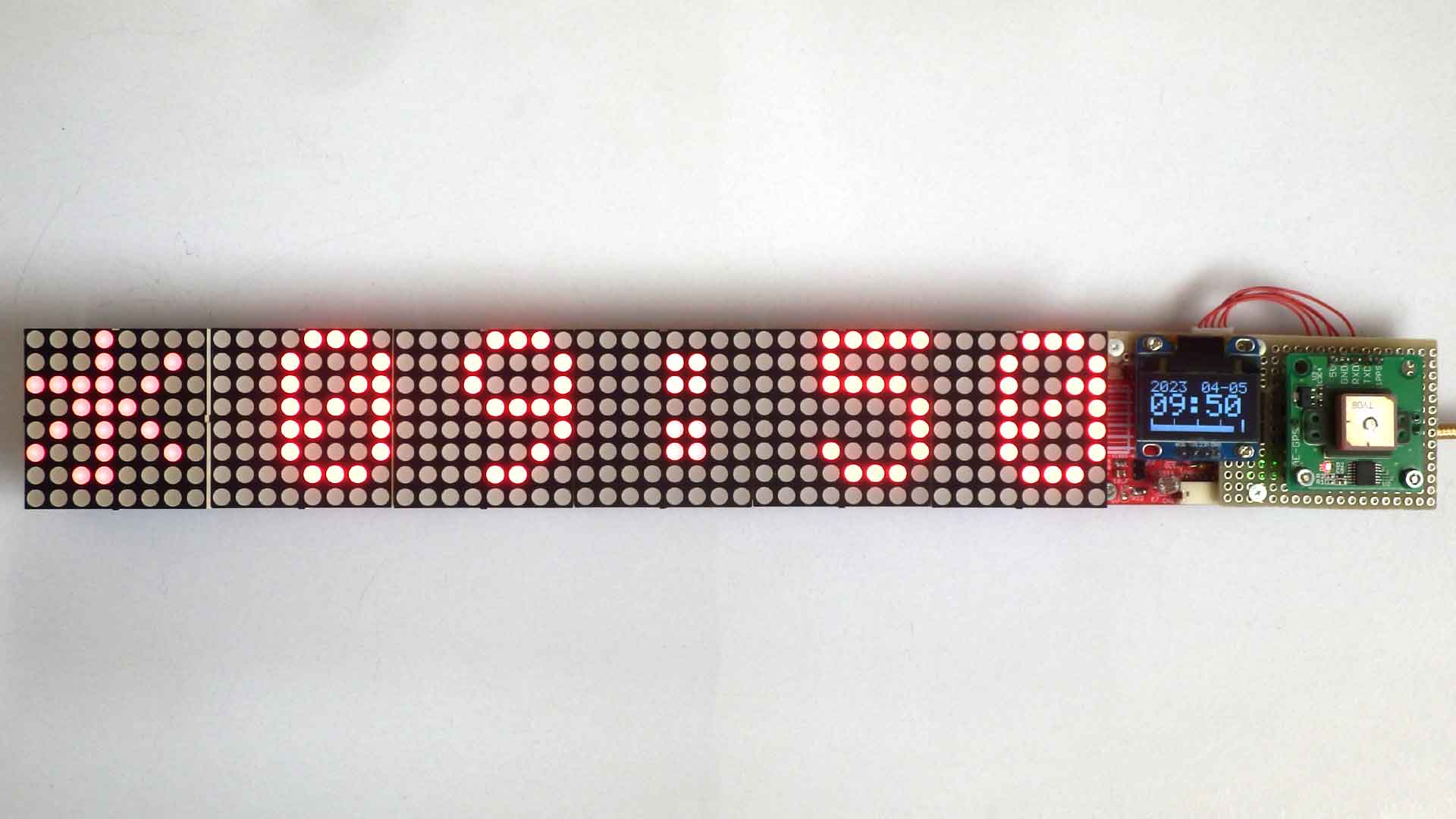

ＯＬＥＤの表示を行う事にした。取りあえずは電源ＯＮでタイトルを表示する事にした。
ＴＷＩのＳＤＡとＳＣＬは１０ｋΩのプルアップ無いと安定しないので、
取りあえずは動かす為にＯＬＥＤ側に付けたが、基板側に付ける必要が有る。
タイトルは表示したので、通常動作の表示と、調整の時の表示をどうするか？
通常の動作時は 年月日時分秒を表示した。
秒の動きがぎこちない時があり、等間隔で上がらない。
値が飛ぶ時がある。１秒信号は見た目は等間隔で来ている。
調整時はまだ考えていない。 今日はここまで
- ２０２３年３月１９日
秒の動きがぎこちない件を考える。
- 本当にデータが来るタイミングがおかしいのか？
- 内部のループが遅くなって、取り損ねる事が有るのか？
- ＯＬＥＤ表示だけが遅いのか？
以上の事を検討してみる。
１．昨夜（２３時頃）は結構ぎこちなかったが、今（１１時頃）はほとんど気が付かない。
場所は窓から２～３ｍ位で、移動はしていない。
夜は、雨戸（鉄）を閉めているが、今は全て空けている。
この現象から考えると、送られてくるデータが遅くなっているか、飛んでるか、の状態が一番しっくりくる。
但し、１秒信号はおかしくなかったので、データだけ遅れる事は有るのだろうか？
ＧＰＳの上にアルミのケースを置いてみた。完全ではないにしろ、ある程度電波は遮断されたと思うが、
ぎこちなさは出てこなかった。衛星の位置も有るので、データが遅くなっていたのかどうかは、まだハッキリしない。
ＴＴＬ－２３２Ｒを使って、データを盗み見すればわかるかも知れないが、ぎこちなさを再現しないと確認が出来ない。
２．内部ループが遅いかどうかは、ループの途中で空きポートに信号を出して、オシロで見るのが速いだろう。
３．ＯＬＥＤ表示を止めて、８ｘ８に秒を表示させてみればわかるだろう。
何にしても、再現しないと確認が出来ない。
鉄の箱に入れるしかないか？
ＧＰＳの基板（アンテナ付き）をＨＤＤで上下を挟んでみたが、ぎこちなさは起きない。
原因がわからないが、他の処理を考える事にする。
何となくぎこちなくなる原因は場所みたい。電源ＯＮでは無いが、電源コードは刺さっているノートパソコンの上に置いた時で、
壁から３０ｃｍ位だが、雨戸の収納場所なので、雨戸とその場所のカバーみたいな鉄板が２枚入る。
この様な状態だと、秒がぎこちなくなったり、飛んだりする。
但し、途中でパソコンの上から降ろして、すこし経過してからパソコンの上に戻してもぎこちない感じは出てこない。
電源ＯＮの始めからパソコンの上にあるとぎこちなくなるみたいだ。
と言う事は、多分ＧＰＳ基板からの信号が１秒毎でなく、不規則なのだと思う。この件に対するソフトの対策はやらない事にする。

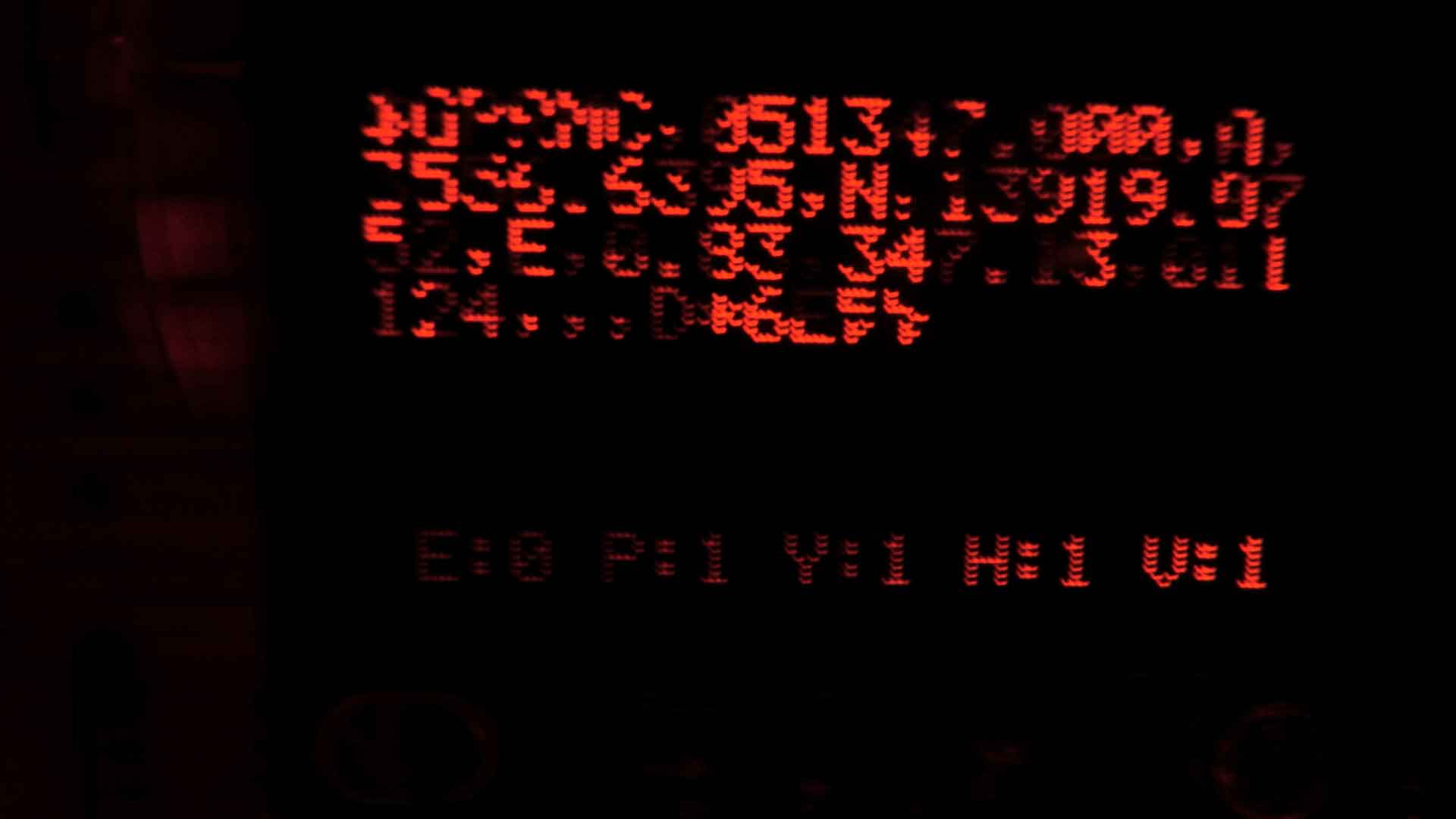

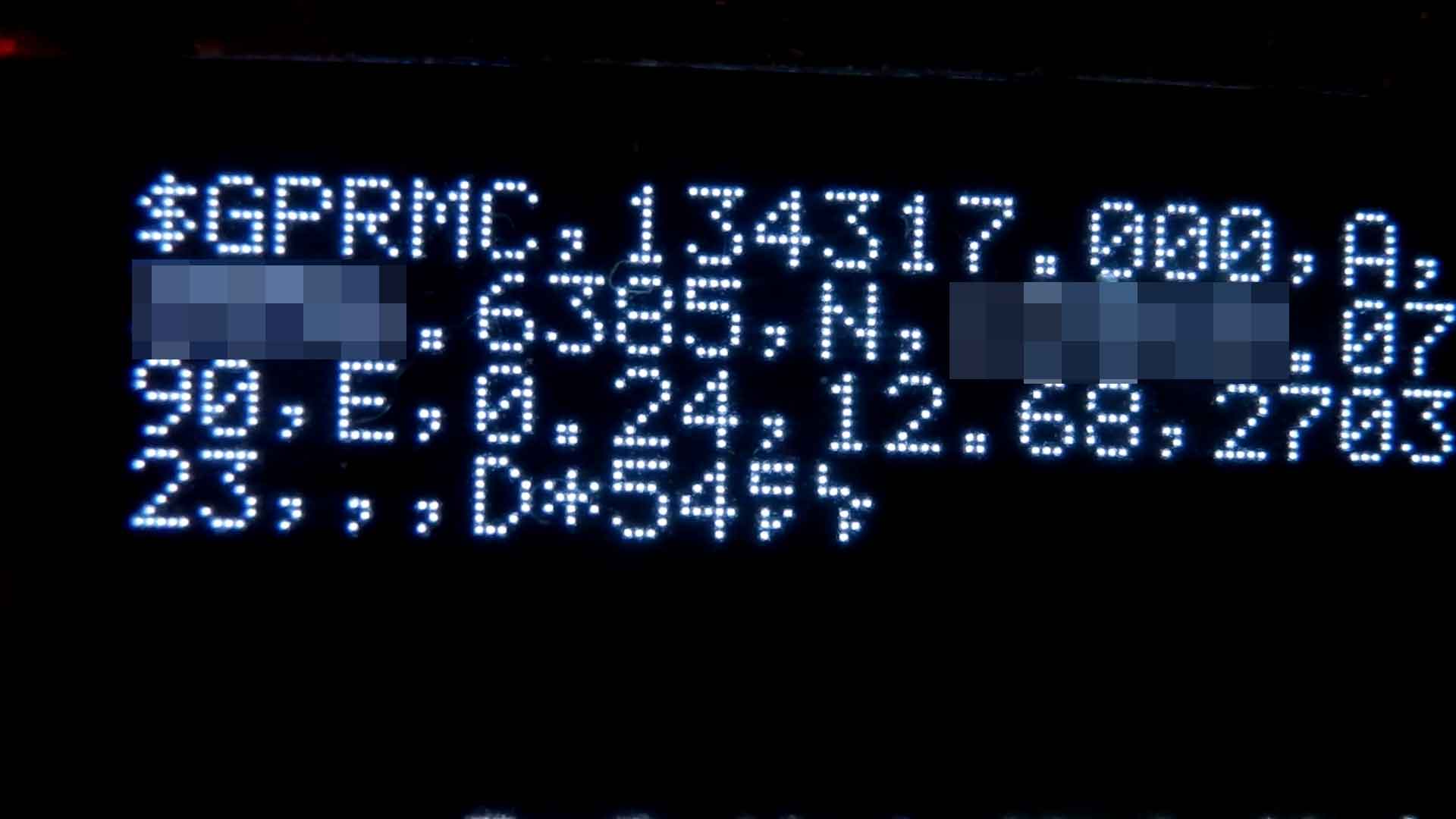

ＧＰＳデータ「＄ＧＰＲＭＣ」を表示する様にした。
データが有効でない。（ＡでなくＶの時）でも時分秒、年月日が来る。（他のデータはおかしかったり、無かったり）
なのでそれを表示するが、データの周期がおかしい。
これが原因の一つで、でぎこちなさが出ているのだと思う。この時は１秒信号は来ていない。
- ２０２３年３月２１日
ぎこちなさは、ＯＬＥＤの表示を追加してから気になるようになった。表示をするとループの時間が掛かっているみたい。
もう少し検討の余地が有りそう。
通常時は、ぎこちなさを除けば、基本的な表示は出来た。
- ２０２３年３月２３日

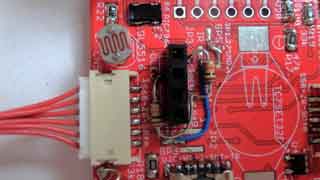

ＴＷＩのＳＤＡとＳＣＬのプルアップ（１０ｋΩ）を基板側に追加した。
（ＯＬＥＤに付けた抵抗は外した）
ＢＰＳ用の値の設定画面のＯＬＥＤの表示も出来た。
通常時のぎこちなさはプログラム上で、ちょとおかしな処理をしている所が有ったので修正したが、
まだ、ぎこちなさは消えない。
今までは、秋月のアンテナ一体型の基板状の物でチェックをしていたが、
ケースに入っていて、ケーブルで接続する物でチェックしたら、ぎこちなさは起きない。
秋月のアンテナ一体型の基板状の物のデータを表示させてみると、表示周期が不規則で
時分秒の値も 秒の所が１づつ変化せずにまとめて４とか変わる事がある。（小数点以下はいつも０００）
分の桁ではその様な事は無いので、現在は実際の使い方に支障は出ないが、どうも面白くない。
但し、まだ、本当にＧＰＳからのデータの周期がおかしいのかどうか。
もしかしたら、こちらのソフトで取りっぱぐれている可能性も残っている。
- ２０２３年３月２４日
表示のぎこちなさは、一晩経過し、朝に見ると 表示周期も一定で、秒が飛ぶようなことも無い。
やはり、ＧＰＳ基板からの通信周期が一定ではないのだと思える。
午後になると、また、ぎこちない表示で、秒数も飛ぶ事が有る。確実にＧＰＳからのデータの周期を確認しないと
原因がハッキリしない。
ＴＴＬ－２３２Ｒで見ればわかる様な気がする。
ＴＴＬ－２３２Ｒを繋ぐ前に、ＧＰＳ基板のＴＸＤ端子にＬＥＤを繋げて、光り具合を見た。
その結果、１秒毎にある程度の時間は通信をして、休み時間も有る。
但し、この時はぎこちない表示にはなっていないので、ぎこちない表示の時にどうなるかを見る必要が有る
- ２０２３年３月２５日
ＴＸＤ端子のＬＥＤの光り具合を見ていると、休み時間の有る時と、休み時間が無くて連続で光る時が有り、
連続の時は秒の表示がぎこちなく、値が飛ぶ時も有る。
なぜこの様になるかはわからない。
連続の時に、目的のデータ（＄ＧＰＲＭＣ）が１秒周期でないのならば、このまま表示するしかないが、
連続でも、目的のデータ（＄ＧＰＲＭＣ）が１秒周期で来ているならば、
ソフトで対処して、ぎこちなさを無くしたい。
どちらなのか判断をするには、何か治具が必要になる。
ＴＴＬ－２３２Ｒで見るだけではタイミングがわからないので、＄ＧＰＲＭＣが来た時に信号を出すような物を作り、
その信号周期を見る事にすれば周期はわかるだろう。
判断は、受信データをバッファリングしないで行わないと、本当のタイミングがわからない。
なので、受信割込みの中でその判断をする必要が有る。
と言う事は、現在メイン側で＄ＧＰＲＭＣのデータを取っているが、
その処理を割込みの中で行う様にして、そこで信号を出すようにすれば良いと思う。
結局、取りっぱぐれを無くす対策と同じ様な感じになる。
割込みの中では、＄ＧＰＲＭＣの１連のデータだけを取り、それをメインに知らせるだけで、
年月日時分秒の抽質はメインで行う事にする。
＄ＧＰＲＭＣのデータを入れる所は２つ持ち、メインに知らせたらば、次のデータはもう一つの所に入れるにする。
メインには入れた場所も知らせ、メインでは知らされた場所から、年月日時分秒を求める。
－－＞この方式でソフト変更を行った。

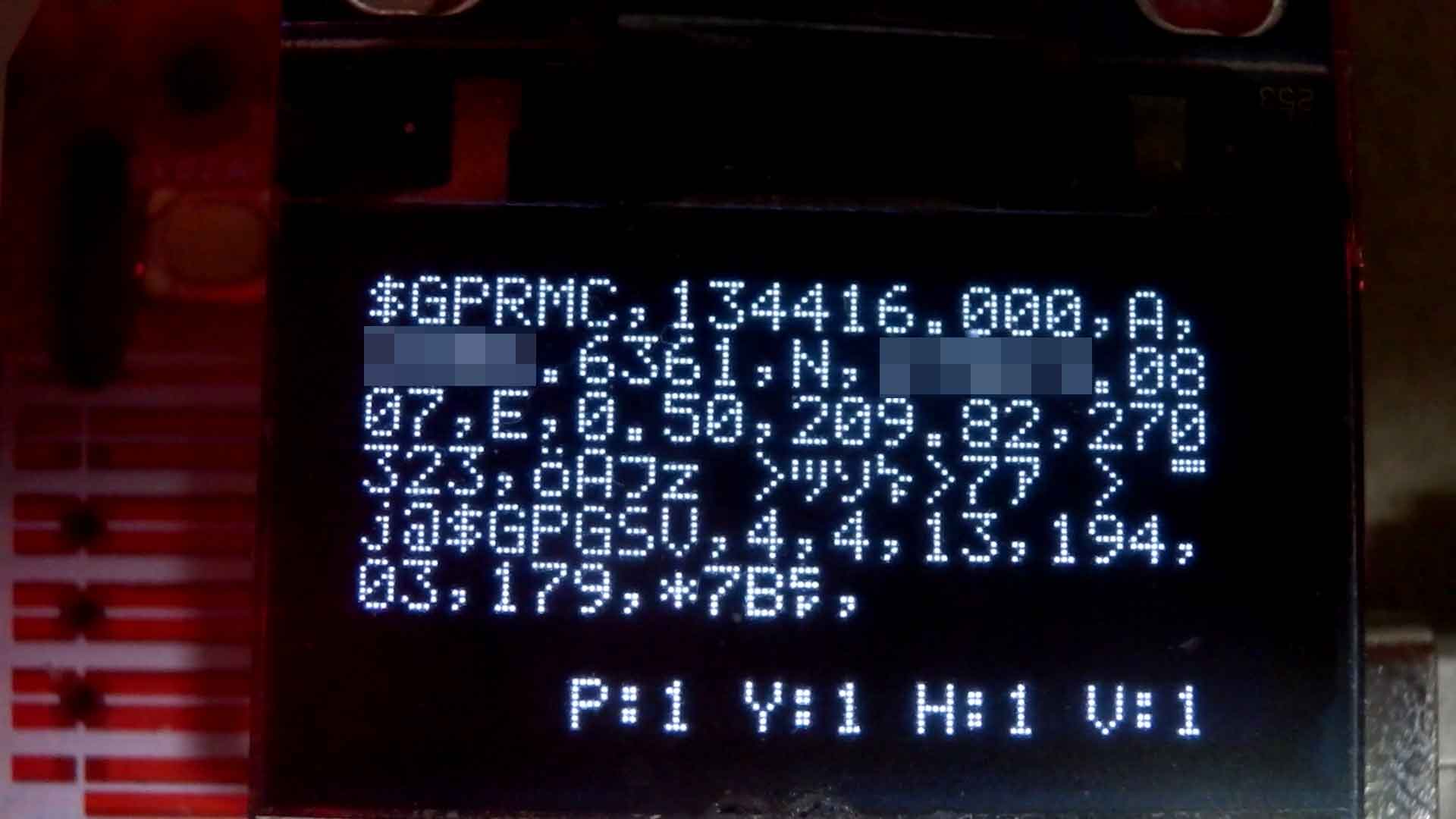

安定して等間隔で秒を表示している時と、ぎこちなく表示して値が飛ぶ時が有る。
受信データを見ると、表示間隔はぎこちなく、秒が飛ぶ時、戻る時が有る。
ＴＸＤのＬＥＤを見ると休み時間なしで連続して送っている様に見えるが、その原因はわからない
ソフトが正しい動作をしているとすると、ＧＰＳからの送信データが乱れている事になる。
やはり、ＴＴＬ－２３２Ｒで見る必要が有りそう。
その前にデバッグ用の信号を出しているので、オシロで見て周期がどうなっているか確認する必要が有る。
- ２０２３年３月２６日
ＧＰＳの受信データの確認はするとして、実際の表示がぎこちないのは良くない。
なので、秒の表示を設定で選択できるようにしたい。

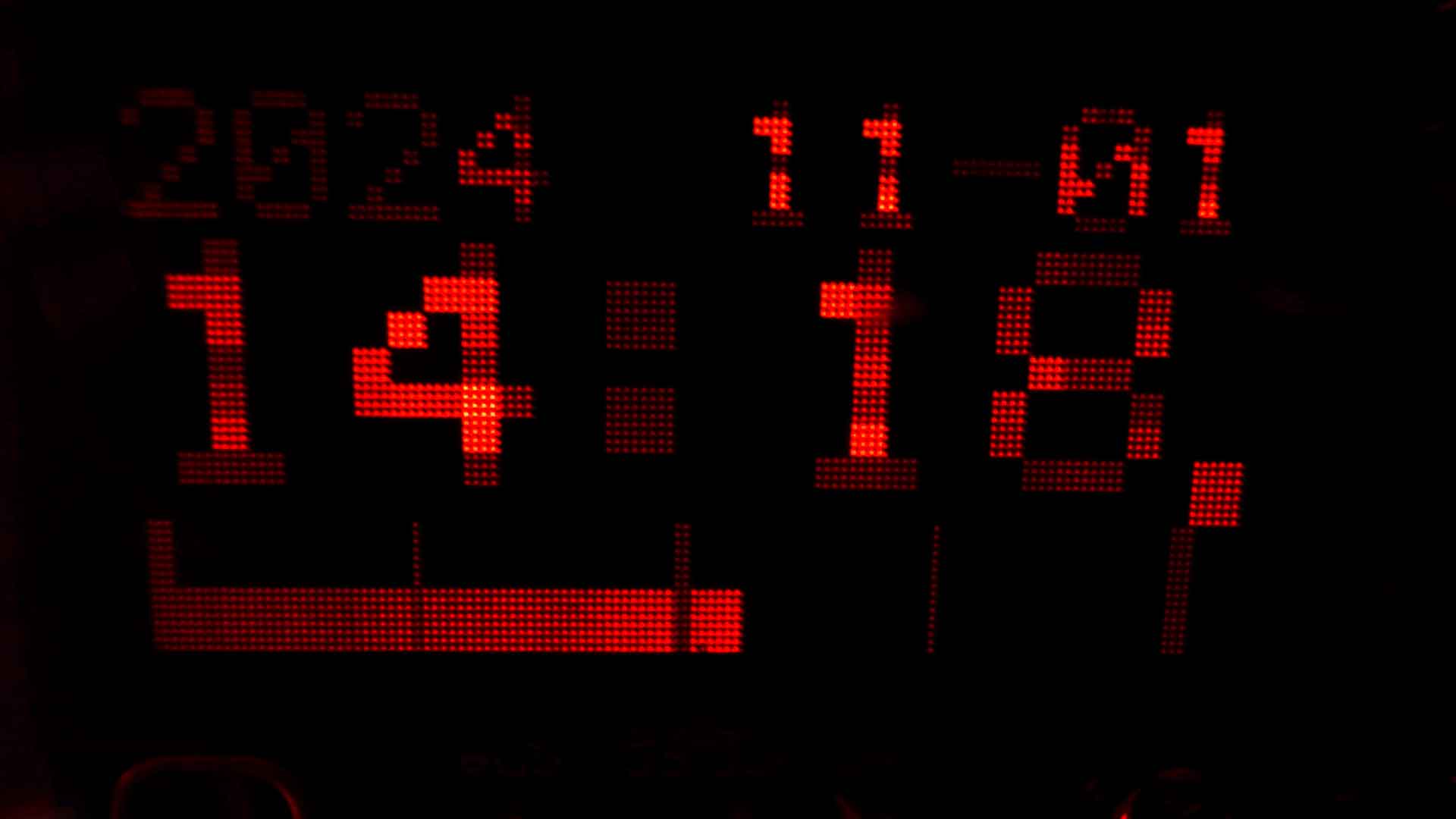

表示なし、値表示、１秒信号を使った丸（記号）点滅、１秒信号を使った横バー伸長、の４つを選択にしたい。
ケーブルで接続する物では、標示のぎこちなさは確認していないので
値表示も出来る様にしたい。
- ２０２３年３月２７日
連続してデータを送ってくる時の問題として、今はサムのチェックをしていないが、
もしかして 連続で置くてくるときはデータがおかしくてサムが狂っているのかもしれない。
時間が掛かっても サムチェックを行う必要が有るだろう。
－－＞サムチェックを入れた。ビルドは通った。今日はここまで
- ２０２３年３月２８日
サムチェックを追加した物をＣＰＵに書き込んで動かした。
良い時も有るが、
置く位置によって 結構ＣＲ＋ＬＦにならないエラーが多いみたい。
秒が飛ぶ事は有るが、戻る事は少なくなった。でもまだ有る。

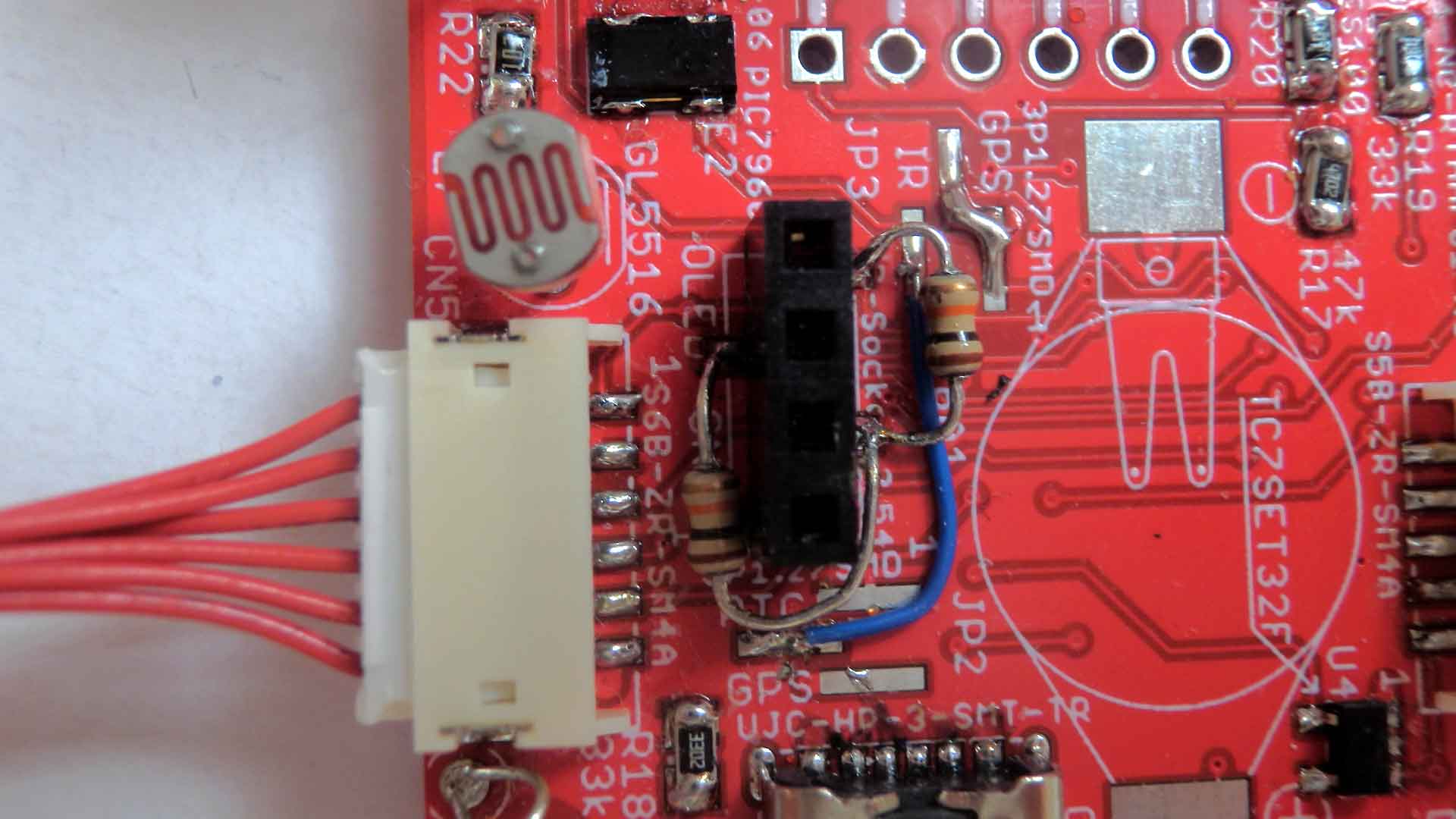

関係が有るかどうかわからないが、ＧＰＳのＲＸＤ信号には何も入っていない（オープン）ので、

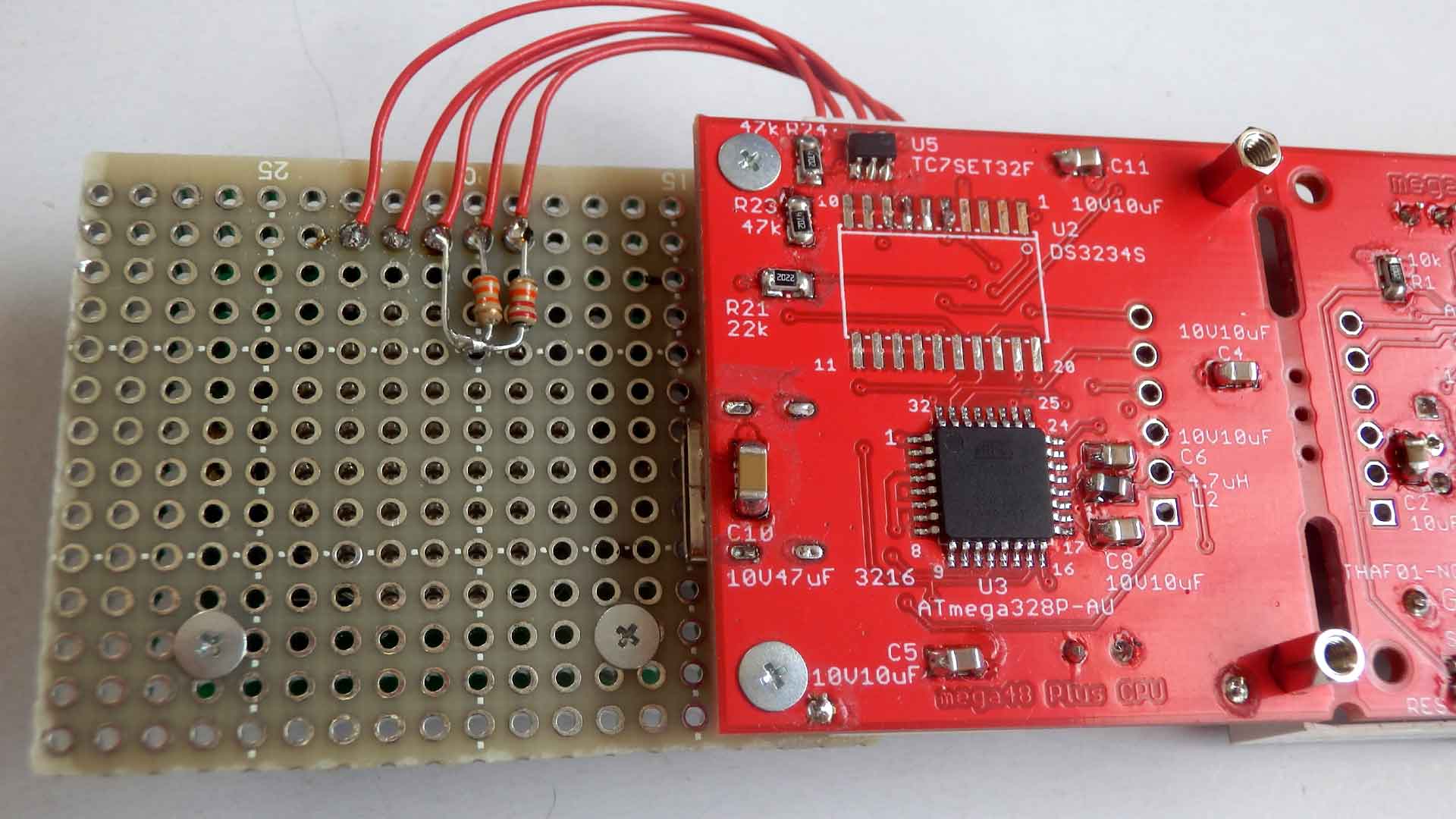

ノイズが入る可能性が有る。なので１０ｋΩで３．３Ｖにプルアップした。
今の所 良くなったかはわからない。悪くはなっていないみたい。
秒表示の選択とその形式の表示を追加した。ビルドは通った。
今日はここまで
- ２０２３年３月２９日
ＲＸＤのプルアップは効果がある様だ。現在はＧＰＳ基板の中でプルアップ抵抗を付けているが、
外側で付けたい。簡単なのは５Ｖにプルアップだが、ＧＰＳ側で入力を５Ｖまで許容出来ない様なので、
抵抗分割で３Ｖ位を入れる事にする。ＧＰＳ基板の入力はＣＭＯＳなので入力電流は無視できるとする。
秒表示の選択とその形式の表示を追加したソフトをＣＰＵに書き込んだ。
手直しをしながら 一通りの動作は確認できたので、ソフトは良しとする。
ＴＷＩの動作クロックを４００ｋＨｚにした。この方が少しはキビキビ表示する。
ＧＰＳ基板をどの様に実装するかを考える必要が有る。
ユニバーサル基板に取付穴とコネクタを付けるのが速いと思う。
そうすれば、今は直付けしているＬＥＤや抵抗もその基板に乗せる事が出来る。
鋸とドリルで作る事になると思う。
- ２０２３年４月３日

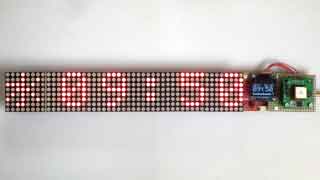

ＯＬＥＤ基板とＧＰＳ基板はユニバーサルを切り抜いて取り付け、
基板（ＬＥＤ＋ＲＴＣ）に取り付けた。
ＲＸＤのプルアップ抵抗（２２ｋΩと３３ｋΩで５Ｖから約３Ｖ）は
ユニバーサル基板に取り付けた。
曜日も表示したいので、もう一つ基板（２連ＬＥＤ）を作ろうとしたら、
部品が足りないので、注文の必要が有る。
もう少し、組立を進めてから、最終的な不足分など注文したい。
取りあえず、以前のＰＩＣの１桁だけの表示器を追加して、
表示出来る事は確認したが、ＬＥＤの高さが合わないので、
新しい基板（２連ＬＥＤ）を作る必要が有る。
- ２０２３年４月６日
秋月には不足の部品を注文した。夕方には発送されたので、明日には手元に来るだろう。
- ２０２３年４月７日
秋月から部品が届いた。
基板（２連ＬＥＤ）は組み上がったが、まだプログラムを書き込んでいない。
今日はここまで
- ２０２３年４月９日
プログラムをＣＰＵに書いた。
ＩＳＰコネクタのＲＥＳＥＴ端子の半田付け不良で手間取ったが、無事に表示まで確認できた。
曜日の「日」のフォントがあまり良くない感じ。どうするかは後で考える。
ダメという訳では無いが、他の曜日の物と違っているので良くない感じが有る。
今日はここまで
- ２０２３年４月１０日
ケースに入れる代わりに、取りあえずはアクリル板で挟んだ。
以前のＰＩＣの物より明るく感じるが、コントラスト的にはまだどちらが良いか。
実用的には、日光が入る部屋でどの程度見えるかで決まる。
取りあえずは、これで完成として、資料の作成、整理を行う必要が有る。
- ２０２３年４月１１日
日光が入る部屋でも普通に見える。（直射日光は当たらない場所で）
夜に部屋の明かりを落として、暗くなった時は、明るすぎる感じ。
なので、周囲の明るさで、ＬＥＤの明るさを変えたい。
これは、ＬＥＤの表示基板で処理をしなければならないが、明るさの検知はＧＰＳが有る基板でしか
検知出来ない。
なのでその検知結果を６Ｐのコネクタの空き信号（６ピン、ＰＣ２信号））に乗せる事にする。
表示基板では、この空き信号（６ピン）はＡＤ７に接続されているので、Ａ／Ｄ変換で値を見て
５Ｖか０Ｖかを判断すれば、明るさを変える事が出来る。
明るい（今の明るさ）と暗い（真っ暗でちょうど良い）の２段階になる。
表示基板のプログラム領域が今は一杯なので、どうにかしてこの明るさ変化のプログラムを入れなければならない。
これが大変だろう。
ＧＰＳ基板の１秒点滅が、夜はうっとうしい。ソフトではやりようが無いので、
物理的に何かで 遮蔽（フィルター）したい。
- ２０２３年４月１２日
表示部の明るさ変化の部分んは、取りあえず入れ込んでから、プログラム領域に収まるように算段を考える事にする。
追加する処理としては
- Ａ／Ｄ変換を追加し、値を取得する。
現在、変換ルーチンは割込みの中で呼んでいるが、初期化をしていないので
実際の動きは無く、値も取れていない状態。
初期化をして、メイン側で値を取得する関数を呼べば、値は取得できるハズ。
- タイマー割込みを２５０ｕＳして、８ｘ８ＬＥＤの表示の周期を４倍にして、
明るさが今まで通りの時は、いつも表示して、暗くするときは４回に１回表示する事にする。
つまり、パワー的には１／４にする。どの位の暗さかはやってみて調整をする。
- タイマーを２５０ｕＳにするので、今までの１ｍＳ前提のタイマーを２５０ｕＳに対応させる。
１ｍＳ前提のタイマーは無く、
１０ｍＳのタイマーなので１ｍＳから１０ｍＳを作るカウンターの値を変更する。
表示部の明るさ変化のプログラム（旧７）は出来た。プログラム領域もギリギリ４０８６バイトでに収まった。
感覚的にはもう少し暗くしたいが、これで様子を見る。
ＬＥＤ＋ＧＰＳの基板の修正を考えた。
- Ａ／Ｄ変換を追加し、Ｃｄｓの値を取得する。
現在、Ａ／Ｄ変換の関係は入っていないので、
初期化とタイマー割込みの中の処理を追加する。
メインから呼ばれるＡ／Ｄ値を取得する関数も追加する。
- メインのループの中で、一定時間ごとにＡ／Ｄ値を監視して、
或る値（６００＋５０）を超えたら、６ピンコネクタのＳＰＡＲＥの信号（ＰＣ３）をＨｉｇｈ にする
Ｈｉｇｈの時にその値が或る値（６００－５０）を下回ったら、Ｌｏｗにする。
Ｈｉｇｈにする値とＬｏｗにする値は変えてヒステリシス（１００）を持たせる。
- ＰＣ３を出力に設定して、最初の出力はＬｏｗにする。
- ２０２３年４月１３日
ＬＥＤ＋ＧＰＳ基板の明るさ変化のプログラム（旧５）は出来た。
表示部を繋げて、試してみたら、やはりもう少し暗くしたいが、これで様子を見る。
- ２０２３年４月１４日
表示の明度の変更タイミングがそれぞれの桁でズレる。実質的に問題は無いのだが、見た目が良くない。
今は、約１秒間隔で暗くする信号の平均値を見ているが、この信号はデジタル信号なので、平均値の必要は無いし、
間隔もＬＥＤの表示のタイミング（ダイナミック表示の所）で見ても良いと思える。
表示部のプログラムを変更したい。
ＬＥＤ＋ＧＰＳの所の暗くする信号の有無をＯＬＥＤに表示しているが、
その表示方法が良くない。秒をバー表示している時はバーを書き換えた時に消えてしまうので
位置を変更して、印ももう少し見やすい物にしたい。
－－＞プログラムを変更して四角印で位置を上にずらしてた。
- ２０２３年４月１５日
表示の明度の変更タイミングがそれぞれの桁でズレる件を改善する。
- Ａ／Ｄ変換はタイマー割込みの中で、１０ｍＳに１回にする
- 平均値を求める元になるＡ／Ｄ値は４個にする
- １０ｍＳを作る為の変数の値で、
１でＡ／Ｄ変換をして、２で［０］の値を求め、３で［１］の値を足して、
４で［２］の値を足して、５で［３］の値を足して、
６で平均値を求めて、明暗用のグローバル変数をセットする
- ダイナミック表示では、
分割した表示の０番目で、且つ、０番目のカラムの時に、
明暗用グローバル変数を関数内のスタティック変数に入れて
スタティック変数で明暗の判断をする。
- １０ｍＳを作る為の変数の値で、
１でＡ／Ｄ変換をして、
３で［０］の値を求め、［１］の値を足して、［２］の値を足して、
５で［３］の値を足して、平均値を求めて、
７で明暗用のグローバル変数をセットする
- ダイナミック表示とは直接関係ないが、
１０ｍＳ後との１秒を作る為操作は、１０ｍＳを作る為の変数の値で、
９の時に行う。
プログラムは修正した。
- ２０２３年４月２０日

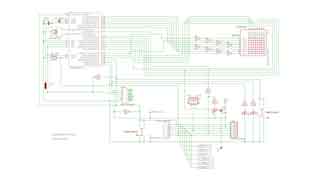

ＧＰＳ用のジャンパーとＯＬＥＤ用の抵抗を赤字で回路図に追加した。
この追加はネット情報には反映されないので、このまま基板図を作っても、追加前の基板と同じになる筈。
ＧＰＳ時計の取扱説明書を書いた。
- ２０２３年４月２２日
２連８ｘ８ドットＬＥＤの取扱説明書を書いた。
- ２０２３年８月３日
２連８ｘ８ドットＬＥＤの１ブロック（右から２番目のコロンの所）が点灯しなくなった。
バラして単体で動作させてみたが、原因がハッキリしない。ＣＰＵが動いていないみたい。
使えないと不便なので、表示のちょっと暗い予備の物に交換して、取りあえずは使う事にした。
- ２０２４年１月３日
上記の１ブロック動作しなくなって交換した物をだいぶ時間が経過してしまったが、修理した。
ＣＰＵを交換して、プログラムは書き込めるので 書き込んだのだが動作しない。
電源電圧とか見ても、４．９７Ｖは入っているので問題は無いだろう。
色々とヒューズ設定をいじった結果、４．３ＶのＢＯＤＬＥＶＥＬでは動かない事が判明した。
以前（２０２３年３月６日）の製作途中で、ＢＯＤＬＥＶＥＬを４．３Ｖにしたら動かない物が有ったが、
それは２．７Ｖ設定で使っている。
やはりＢＯＤＬＥＶＥＬは精度が落ちるのだろうか？（規格上は４．１Ｖ～４．５Ｖ）となっているのだが）
交換する前のＣＰＵの実際のＢＯＤＬＥＶＥＬがいくつなのかはわからないが、見た目の動作しない時の状況を見ると
ＢＯＤだったのかもしれない。とすると、ＢＯＤ電圧は経年変化が大きい事になる。これに頼るのは危ない感じ。
取りあえず、この基板は予備として保管する。
- ２０２４年１１月１日
昨日の夜、ＯＬＥＤの表示がおかしい事に気が付いた。
内容と明るさのムラが有って何が書いて有るかわかりにくい。８ｘ８ドットの時計表示は正常。
電源の入切を行っても、明るさのムラはまだ有るが、内容は時計表示みたい。
カメラで撮影してからよく見ると電源入切の前の表示は、ＧＰＳデータみたいに見える。
原因が何かわからないが、結果的にはＯＬＥＤは壊れた。他の所に異常はない。
電源に何かノイズが乗ったか、なども考えられるが本当の所はわからない。
２０２３年８月３日でも、８ｘ８ドットＬＥＤのブロックが一つおかしくなった。
今使っているＵＳＢ電源は良くないのか？
１年以上連続動作で、本体の８ｘ８ドットの表示は何も問題が無いので、
この機器の決定的な欠陥にはならないと思う。
ただ、ＯＬＥＤは１年半以上の連続使用に耐えられるか？
連続動作に使用したのはこれが初めて。
ノイズに弱いとかは有るかもしれないので ノイズで誤動作はしょうがないと思うが、
電源入切では復帰してほしい。
恒久的な破損は回避したい。
これ以外のパーツや、同じＵＳＢ電源の機器は何とか動いているので。
へメールをお送り下さい。
