ニキシー ガイガーカウンター
外観 回路図 回路図 パターン図 パターン図

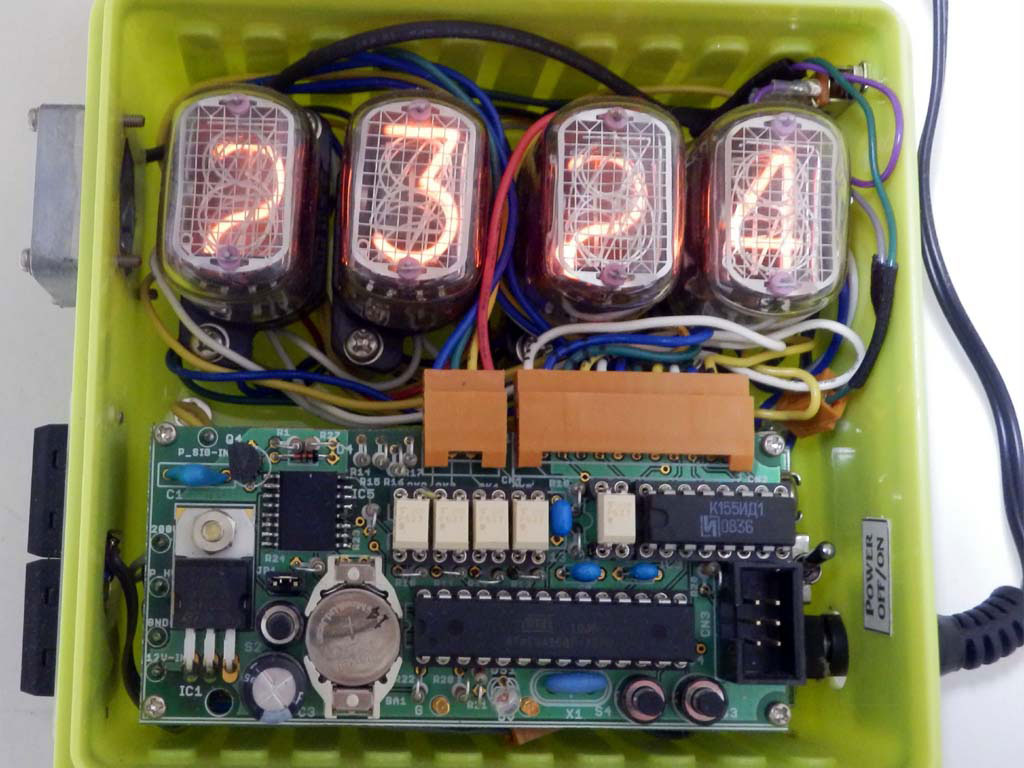

AVR Mega168を使ったガイガーカウンターで、外部12V電源で動作します。
回路1は ガイガー管、400V発生回路、200V発生回路が有り、400VはCPUが制御し、200Vは「NJM2360A」が制御します。
回路2は 4桁ニキシー管表示部、パルス整形回路、時計回路が有り、CPUが制御します。
このC言語のプログラムは 電源をONすると バージョンを表示した後、現在時刻を表示し、測定を開始します。
動作に関しては取扱説明書を参照してください
400V発生回路は CPUのパルス出力によりFETとインダクターと整流ダイオードと高圧コンデンサにより400Vを作ります。
200V発生回路は 「NJM2360A」よりFETとインダクターと整流ダイオードと高圧コンデンサにより200Vを作り、半固定抵抗の調整により正確に200Vとします。
ニキシー管はロシア製(ソ連製?)IN-12Bを使い、200Vを加えています。
ガイガー管はロシア製(ソ連製?)SI-1Gを使い、400Vを加えています。
パルス整形回路はガイガー管からのパルスをトランジスタで受けてから、外部割込み端子に入れ、CPUでカウントします。
時計回路はバッテリーバックアップされた「DS3231」を使い、I2CでCPUと通信をします。

2016年6月23日
作成後約4年の間を机の端で動作を続けています。
時計精度としては約1分進んでいます(平均年差15~20秒)。
ニキシー管も交換無しで表示しています。(少しは暗くなったのかもしれませんが 見た目では分かりません)
ガイガーカウンタとしては もっともらしい値(0.1uSv/h辺り)で動いていますが、本当に正しいかはわかりません。
今後もこのまま連続運転を続けます。
