• ＣＰＵはｍｅｇａ２５６０を使い、８ｘ８ドットＬＥＤ６個で、６桁の時計（時分秒）を作りたい。
• ＲＴＣはＲＸ８９００を使いたい。
• 操作は　プッシュボタン＋赤外線リモコンで、出来る様にしたい。
• 電源はＵＳＢ－Ｔｙｐｅ－Ｃから供給したい。
• 箱は透明アクリルで作りたい。価格の面から高い様ならば、写真の所は枠だけで落ちなければ良しとする。
• 基本は吊り下げ型とする。
• カレンダーなので、１２枚分を入れたい。厚さは最低３．５ｍｍ位。
• 写真を除いた箱の厚みは１５ｍｍ位に抑えたい。（８ｘ８ドットＬＥＤは出っ張って良い）

• なるべく小さな８ｘ８ドットＬＥＤにしたいので、２０ｘ２０ｍｍ辺りを考える。
• 厚さ１５ｍｍにするには、アクリル厚は２．５ｍｍで裏側の１枚だけにして、表側はＬＥＤを覆う所だけにして、写真で覆う形にしたい。
• アクリルは１００ｘ１００までは安いので、裏側は同じものを２枚使う形にして覆いたい。
• はがきの置く所は短辺と、下側２角のＬ字型で収めたい。（上から差し込む形） そのアクリルを取り付けるベースは、裏のアクリルか、基板にするか　は未定。 基板が１００ｘ１００ならば、ベースは基板にするしかない。９０ｘ９０位ならば裏のアクリルでも良さそう。 組立を考えると、裏のアクリルの方が楽そう。
• カレンダーは上から差し込む形にしたいが、８ｘ８ドットＬＥＤの厚みによってはきついかもしれない。 その時は横から入れる形も考慮する
• ＭＥＧＡ２５６０の使えるＩ／Ｏが８６ピンなので、赤外線受光のシリアルＲＸＤが１、ＲＴＣからの１秒割込みが１、 スイッチ入力が２、プログラム書き込み用信号が３、インジケータ用ＬＥＤが１以上、照度用ＡＤが１、ＴＷＩが２、 ８ｘ８ドットＬＥＤは単純に考えると１６ｘ６＝９８必要になるが、それは無理なので、 ２つを１ブロックと考えて（８＋（８＋８））ｘ３＝７２、 その他ＲＥＳＥＴ、ＧＮＤ、ＶＣＣ、ＸＴＡＬ、ＡＶＣＣ、ＡＲＥＦは　Ｉ／Ｏと被らないので問題にしない。
  これらの必要なビットを全て足すと、１＋１＋２＋３＋１＋１＋２＋７２＝８３、８６のＩ／Ｏで間に合う。 ３ピン余るが、インジケータＬＥＤでもプラスすれば良いだろう。
• タイマー割込みの最小単位を２００ｕＳする
• この２００ｕＳの３倍を８ｘ８ドットＬＥＤのダイナミック表示の周期にする。
  これで　６００ｕＳになり、１ドット当たりの表示周期は６００ｕＳｘ１６＝９．６ｍＳになる。 これならばチラつきもわからないだろう。
• この２００ｕＳの５倍をタイマー関係の最小間隔にする。これで１ｍＳ単位になる
• クリスタルを１６ＭＨｚにすれば、１００ｕＳの割込みにしても、十分実用になる。
  その時は、８ｘ８ドットＬＥＤは６倍、タイマーは１０倍にする。
• もしも、基板上にスペースが有れば、ＩＩＣのＯＬＥＤを追加するのも良いと思う。デバッグが楽になる。
• ８ｘ８ドットＬＥＤを暗くする時は、表示周期の１割込み時間だけの表示にして、 後の２回、（１６ＭＨｚでは５回）は点灯させなければ良い。
• ８ｘ８ドットＬＥＤが手に入りにくいみたいなので、コラム：アノードで設計は進めるが、選択肢を広げる意味で プログラムでコラム：アノードとコラム：アノードを切り替えられる様にしたい。

ｍｅｇａ２５６０が高いので、他の物で作れないか考える事にする
今は３ブロックに分けて、コラムは全て別々の信号で制御しようと思っている。

これを、２ブロックに分けて、その２ブロックのコラムの制御信号は共通にすれば、 コラム制御信号は２４本、ロー制御信号は１６本、になる。制御信号としては４０本有れば間に合う事になる

或いは、３ブロックのままで、その３ブロックのコラムの制御信号は共通にすれば、 コラム制御信号は１６本、ロー制御信号は２４本、になる。制御信号としては４０本有れば間に合う事になる

このコラム制御信号を共通にする所で、各ビットのドライブ電流（シンク電流）が問題になる。 それを避ける為にはドライバーＩＣを間に入れれば良いが、場所と値段が上がる。 今の段階では、値段は無視として。考える事にする。
ＣＰＵに関しては　４０本＋赤外線受光のシリアルＲＸＤが１、ＲＴＣからの１秒有りこみが１、 スイッチ入力が２、プログラム書き込み用信号が３、インジケータ用ＬＥＤが１以上、照度用ＡＤが１、ＴＷＩが２、 となり、合計は５１本の信号線が必要になる。ＡＴｍｅｇａ６４辺りで行ける。
コラムのドライバーは「ＬＶＣ５４１」で 回路的には行ける。
基板スペースが有るのなら、ローにもこのドライバーを入れての良い。電流が取れる。

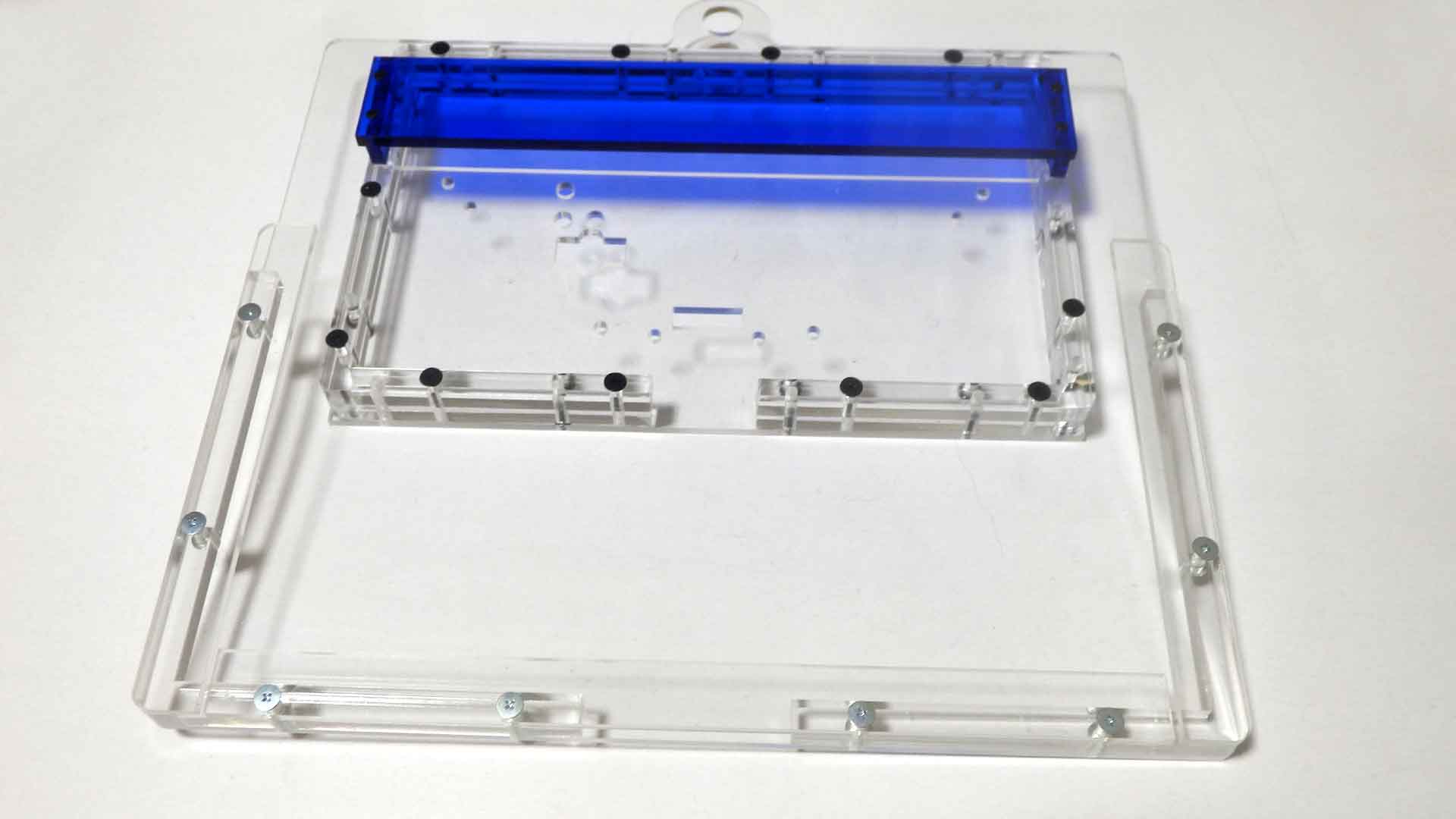

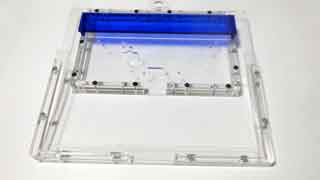

ＢＯＸの寸法設計等を検討する。
写真はＢＯＸの外側に載せる感じで、左右を下側に溝（３ｍｍ＋α）をくっつける感じにする。
ボックスについてだが、８ｘ８ドットＬＥＤが１５ｍｍに収まれば単純な箱で良いが、 １５ｍｍを超えるようだと、箱の蓋に当たるものとして、８ｘ８ドットＬＥＤの所と それ以外の部分とで段差を付けて蓋にしたい。
ＬＥＤだけならば６ｍｍ厚なのだが、ソケット使うので＋５ｍｍになると１１ｍｍと考える必要が有る。
それに基板の厚みが１．６ｍｍで裏側の部品を良かる為に５ｍｍのスペーサーを使うとすると、 １１＋１．６＋５＝１７．６ｍｍになる。１５ｍｍを超えるので段差の付いた箱として設計をする事になる。
箱の厚みに関しては上記のような感じになるが、箱の底と蓋に関しての検討をすると、
透明アクリル２ｍｍ厚では１４０ｍｍｘ１６０ｍｍで＄９．５２なのだが、今は＄５．７１に特価になっている
グレー透明（２ｍｍ厚は無い）にすると３ｍｍ厚で１３０ｘ１６０ｍｍで＄１５．６になる。（特価は無い）
値段からすると透明で作って、グレー透明の板をＬＥＤの所に貼るのが良さそう。
頑張って１００ｘ１００に押し込んでも＄５．５で、特価で＄３．３になる。無理して１００ｘ１００にする必要は無いだろう。
基板は１００ｘ１００から外れると、途端に高くなるが、アクリルはならない。大体面積に比例した妥当な値段に思える。 なので、２ｍｍ厚の透明アクリルで箱を作る事にする。

２ｍｍ厚の物は８ｘ８ドットＬＥＤ以外の部分（１０５ｘ１６０：特価で＄４．２８）と、 ８ｘ８ドットＬＥＤの部分（３５ｘ１６０：特価で＄１，４２））の二枚にする。

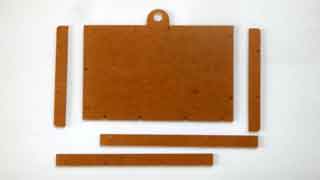

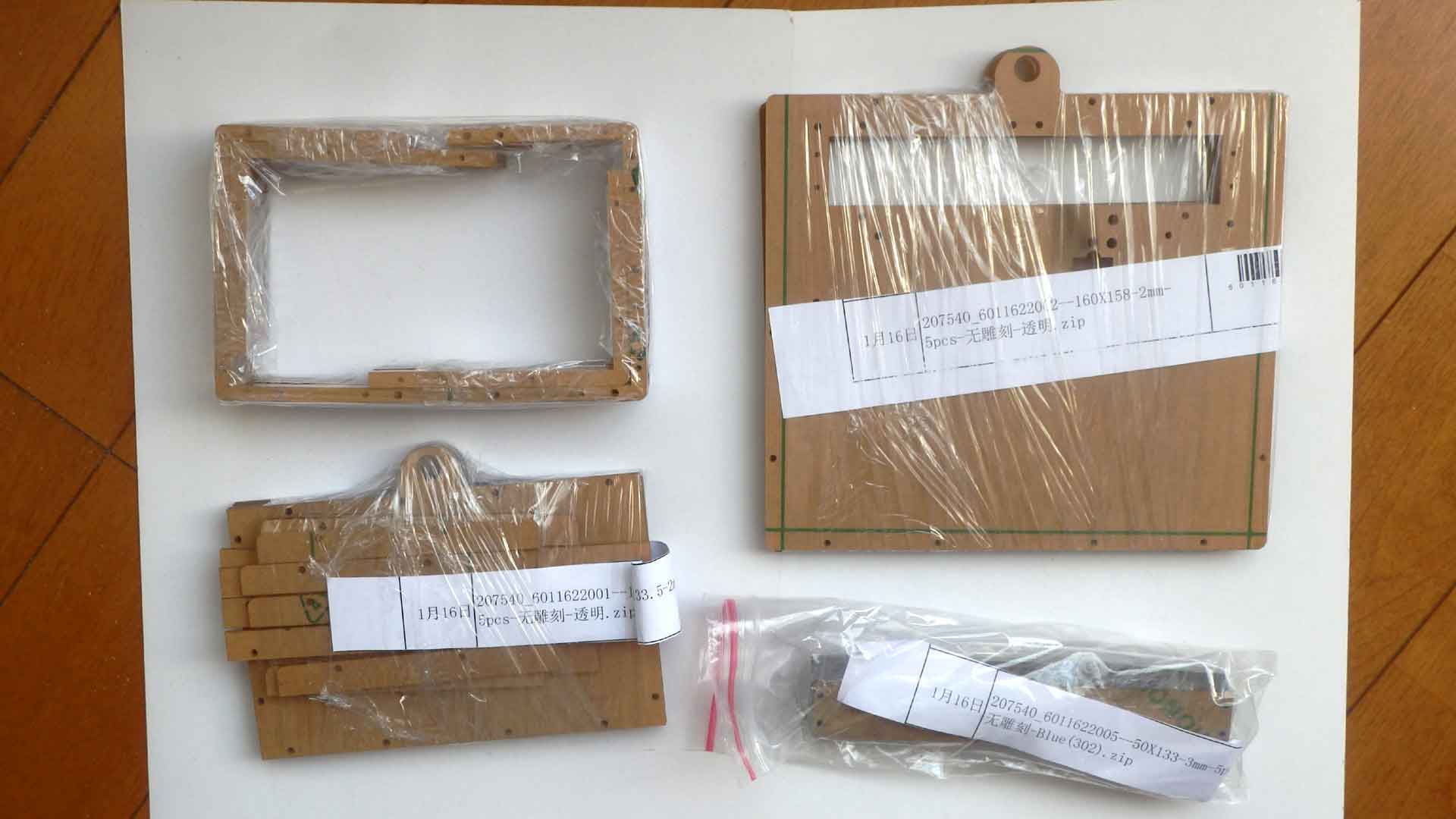

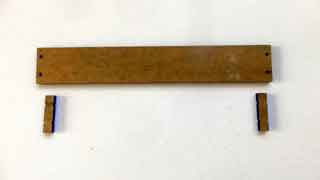

壁になる部分は３ｍｍ厚で、１．４Ｍでそこの部分と蓋の部分を取り付ける事にする。
向こう側は８ｘ８ドットＬＥＤの部分になるので１８ｘ１６０になる。 手前部分は８ｘ８ドットＬＥＤ以外の部分なので部品高を６ｍｍと考えて６＋１．６＋５＝１２．６ｍｍなので １３ｘ１６０になるが、Ｔｙｐｅ－Ｃ（幅１４ｍｍ）の部分を逃げる為、１３ｘ１５３の二枚に分ける。
側面は長手方向は１３０になるが、狭い方は１３ｍｍと１８ｍｍの段差が付いて、寸詰まりのＬ字型となる。

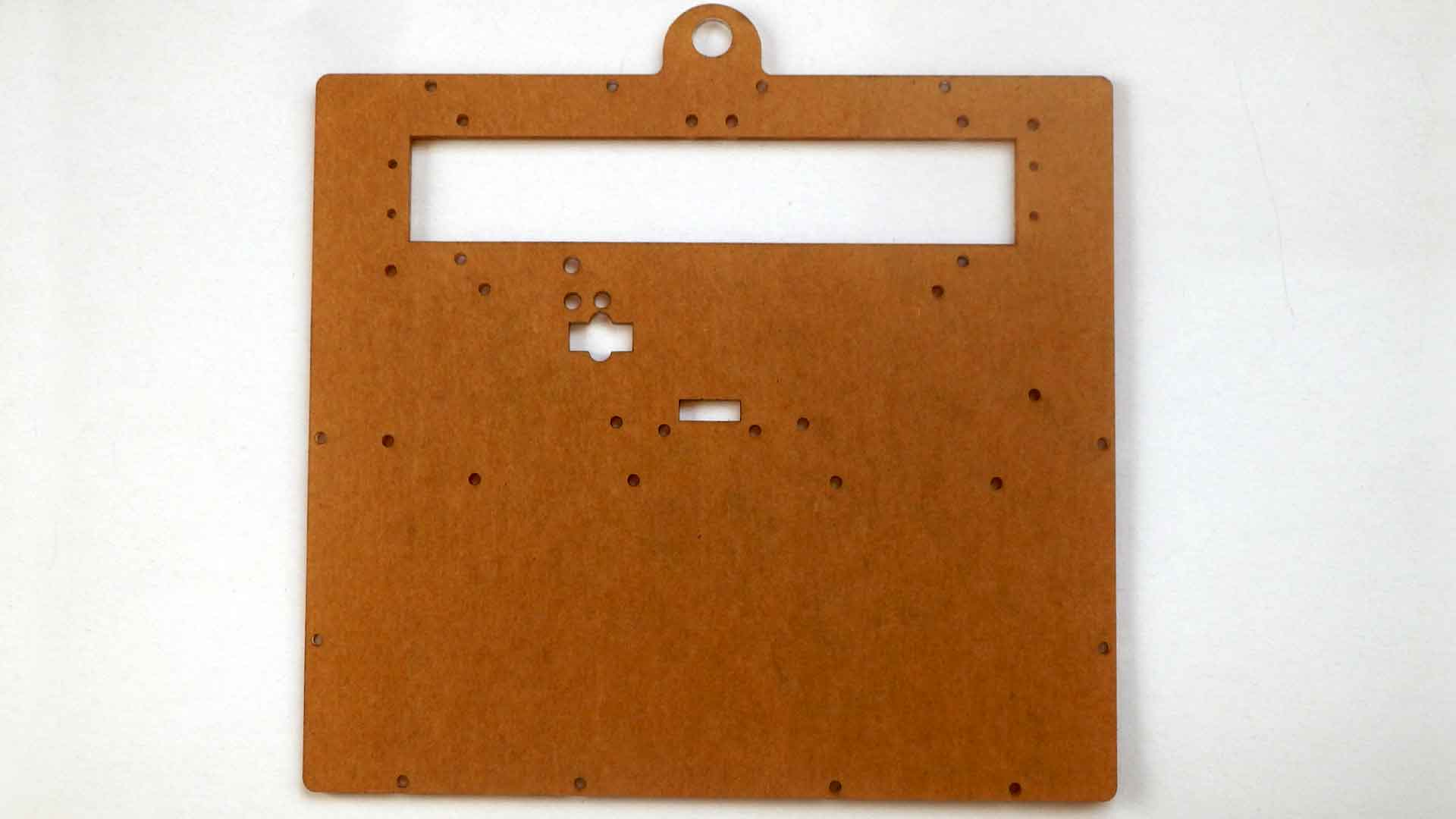

なお、蓋の部分には、スライドスイッチ、プッシュスイッチ、書き込みコネクタに繋がるケーブルの為の穴が必要になるが これを開けると、底板と共通にならなくなるので、こちらで追加工する。 側面の板には、タップを立てる必要が有るが、アクリル加工では空けられないので、 こちらで下穴を空けてタップと切る事になる。その位置を決めやすくする為、直径１ｍｍ半円の凹みを加工図面に書き込む。
このボックスは吊り下げを考えるのでフックピンのフックが入る様な穴を底板に開けたいが、 蓋部分と共通にならないので、こちらの追加工とする。
基板は底板に止めるが、その止めねじ用の穴も空けたいが、蓋と共通にならないので、こちらん追加工とする。

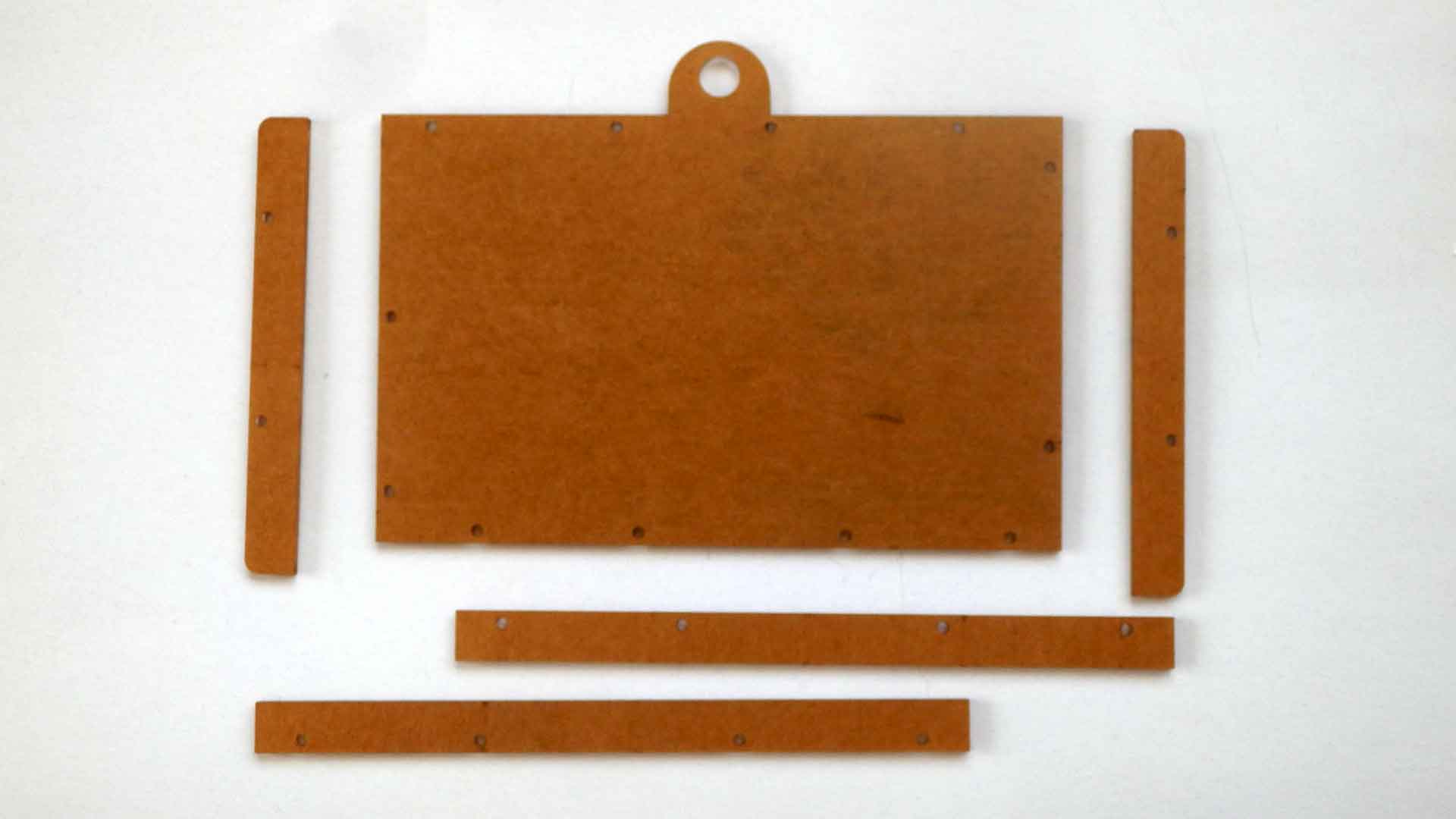

側面部分と、底部分と蓋部分は一つの板に最低３か所は１．４Ｍで止める様にしたい。

今の所、底板と蓋板を共通にする考えだが、追加工が結構多いので別物にすれば追加工は基本的に側板のタップ立だけになる筈。 ＄５．３の余分な出費となる。複数セット作るのなら確実に別物にする。（７５０円ぐらい。重くなるので送料が高くなるかも） 現在は複数セット作る予定は無いが７５０円の余分ならば別物にしたくなる。

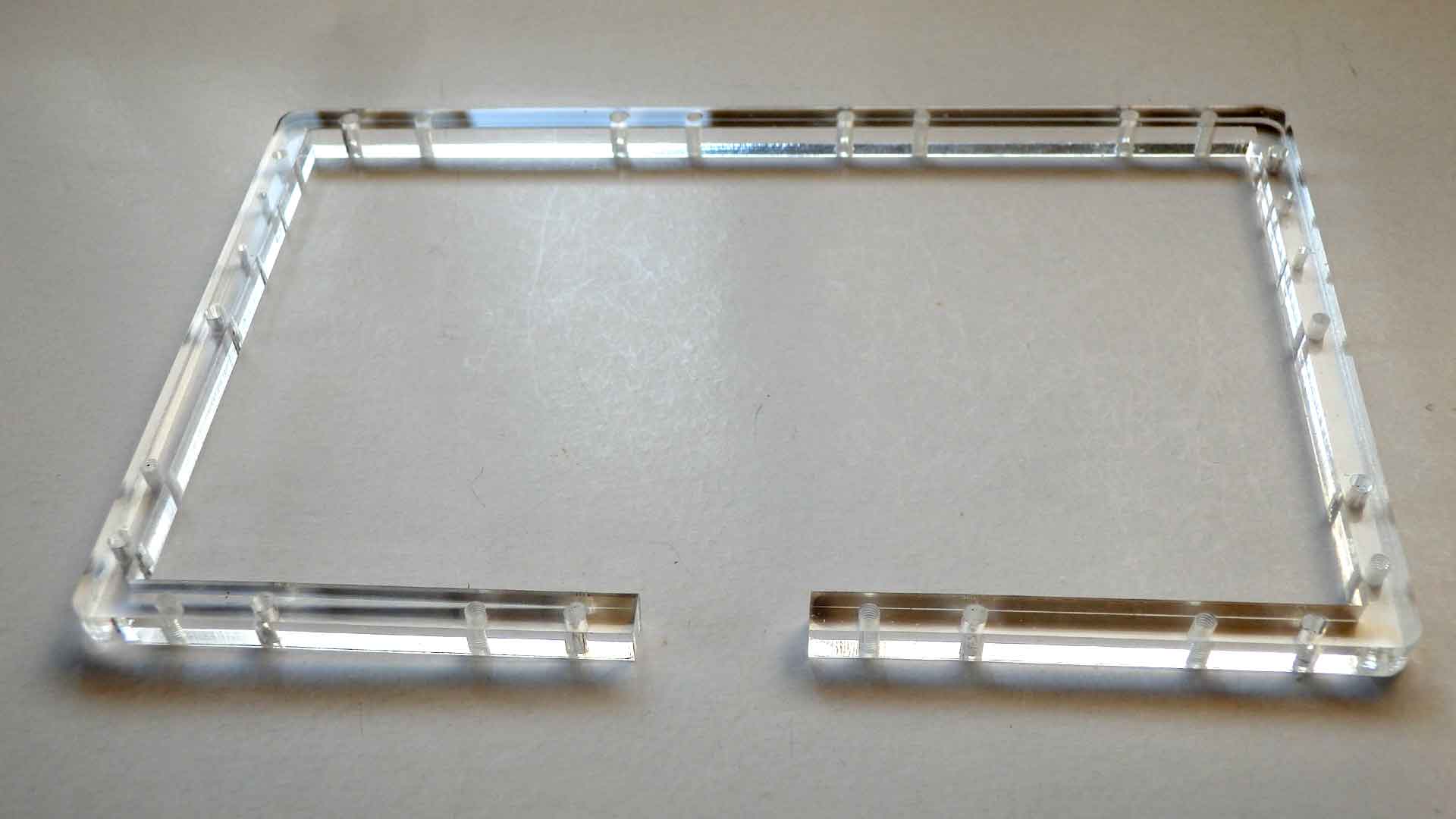

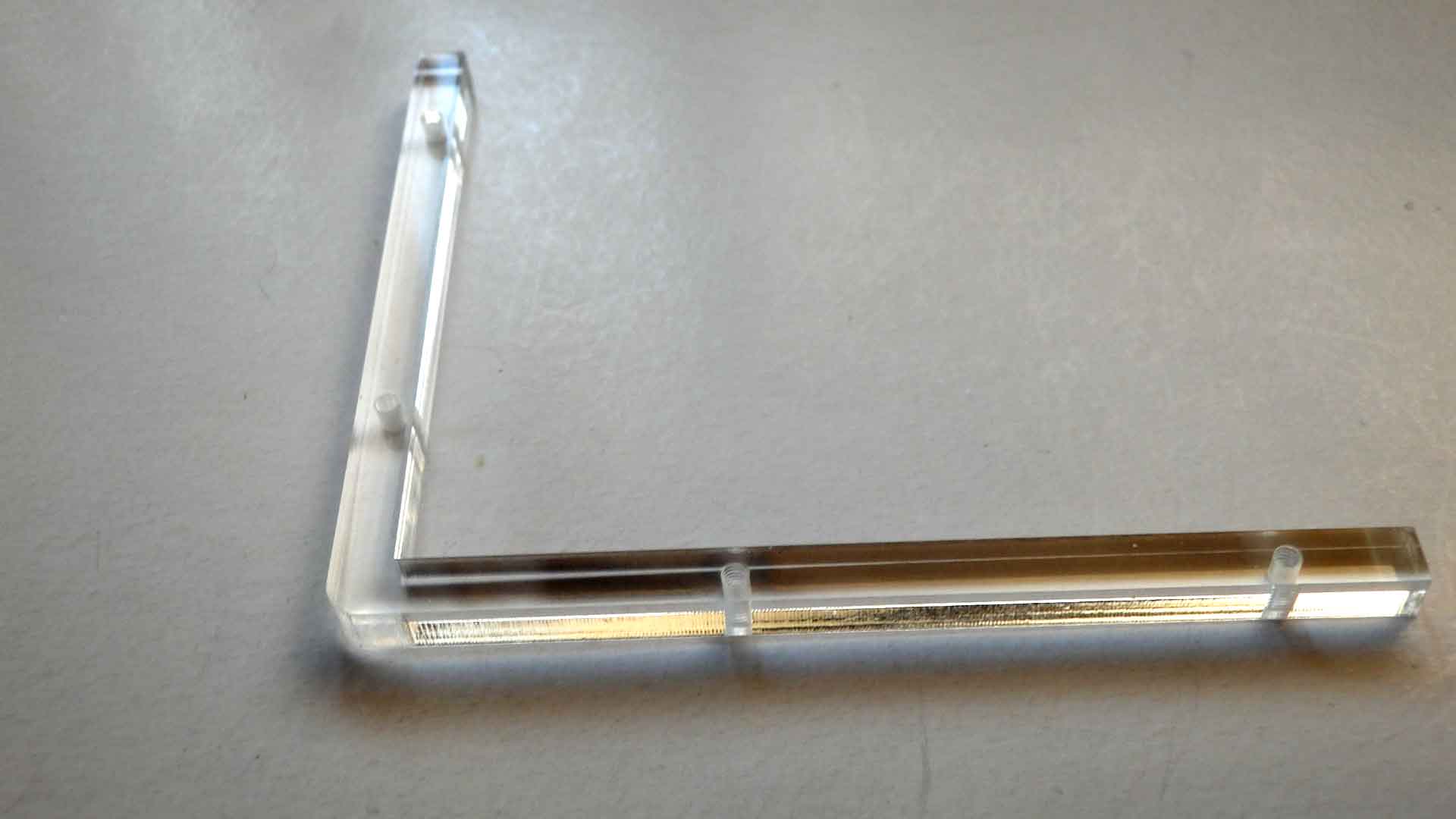

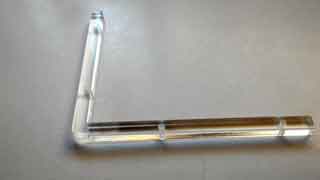

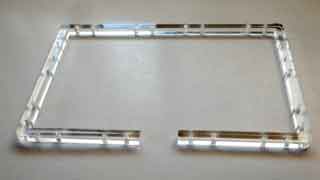

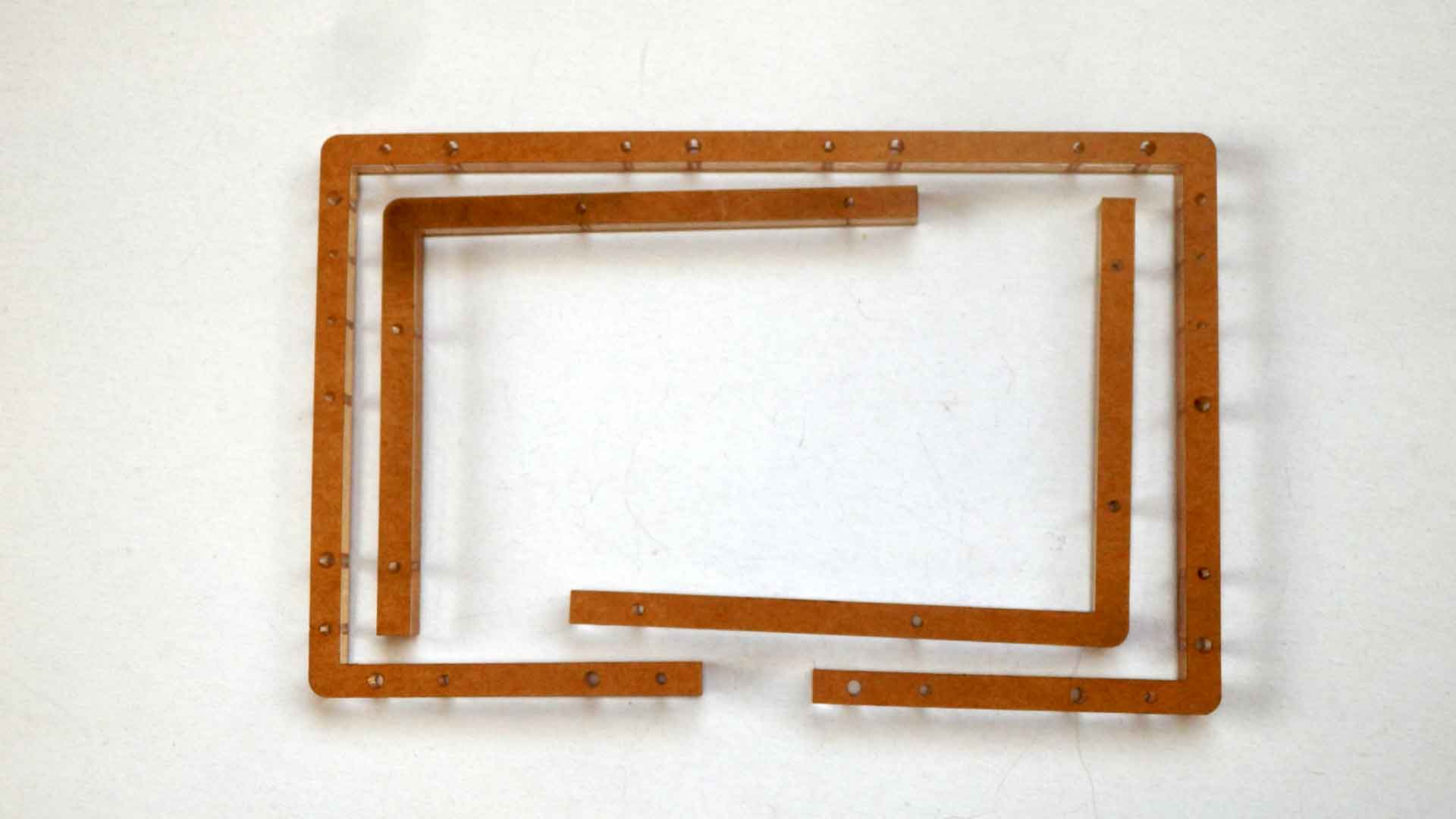

写真を入れる溝を作る為に、長方形のアクリル板が何種類か必要になる。
蓋と底を別物にするとしたら、蓋部分の基板部分は大きな角穴を空けても問題ない筈。写真で隠れるので。 その角穴部分に長方形の何種類かの物をくりぬくようにしたら、余分なお金が出ない。 そうすれば＄５．３全て相殺とはいかなくても、何割かは相殺できるだろう。
追加工を増やして、無理に共通にする事は無いように思えて来た。

ｍｅｇａ２５６０のライブラリーを作った。
２０ｍｍｘ２０ｍｍのドットマトリックスＬＥＤは、販売している所が少ない。 秋月では青色の物だけが有る。ａｉｔｅｄｏでは緑、赤、オレンジが有るが、コラム：アノードのタイプは在庫が少ない。 アノードの緑は品切れ。赤はアノードが７０個ぐらいでカソードが３５０個ぐらい。 コラム：アノードで設計をしたいので、必要数確保しておかないと、作る時に品切れの可能性が有る。

ｍｅｇａ２５６０が秋月で２８００円もしている。
以前買った時も１６００円で、安いとは思わなかったが、２８０００円は手を出しにくい値段だ。

コラムのドライバーは「７４ＬＶＣ５４１」（秋月 １０個２５０円）辺りでどうだろうか？

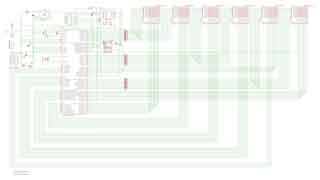

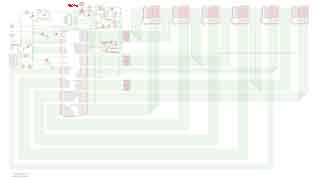

取りあえず、ｍｅｇａ２５６０で、コラム：アノードで６個ＬＥＤで 回路図（旧１）を書いた。

基板図を描き始めたが、４５度傾ければ、基板内に８ｘ８ドットＬＥＤも収める事が出来た。
そうなると、８ｘ８ドットＬＥＤが上側になるので、基板の大きさとしては大体半分の三角形となる。
部品は収まるが、問題は、配線と、はがきサイズの写真を収める枠をどの様に取り付けるか、になる。

配線に問題が有る。
１００ピンのパッケージが、ｅｌｅｃｒｏｗのクリアランスエラーになる
自動配線だと接続できない線が２２本出る。手動で修正しても今の所９本残っている。 どうなるか？
大きな問題は１００ピンパッケージの方になる。 これがダメだと、ｍｅｇａ６４＋ドライバーの回路を考えて、それで行くしか無くなる
未配線は大変だけど時間を掛ければ何とかなるだろう。

ＣＲ１２２０を無くせないか調べてみた。（回路の消費電流は１００ｍＡ～２００ｍＡ）
コンデンサで１分間以上持てば使えるかなと思う。写真を入れ替えるのは、電源を切らなくても良いはずなので、 停電、ブレーカーが飛んだ、等なので、１分以上の時は諦めて、時刻設定をすれば良い。 電源線をひっかけて抜いてしまったなどは、すぐに復帰できるので１分あれば十分だと思う。
電池の代わりに４７０ｕＦを入れ、ショットキーを止めた回路にした。 これだと、１分間停電しても時計が狂わない時が有るが、ダメな時も有る。 電源が落ちるタイミングと、内部で切り替えるタイミングによっては、 回路側にコンデンサから流れ出す時間が最大１秒有るみたいで、これで放電してしまうのだろう。
なので、もっと大きなコンデンサ（電気２重層など）にしないとダメみたい。ＣＲ１２２０より大きくなりそうなので 今の所、ＣＲ１２２０を使うのが良さそう。
電源が４．５Ｖ以下になったら、ＣＰＵ回りの動作を止めてしまえば良いかもしれない。
ブラウンアウト検出を使えば出来るかもしれないが、実験の回路がＯＬＥＤを使っているので、 それは動くので、ＣＰＵだけ止めても検証が出来ない。ＬＥＤのダイナミック点灯などならば効果は有ると思う。

ＴＱＦＰ１００がクリアランスエラーになる件は、フットプリントを少し修正する事にした。 １．５ｍｍｘ０．３５ｍｍ（イーグルの物）だったが１．５ｍｍｘ０．３４５ｍｍにした。 これでクリアランスエラーにならない。 ２パターンだけ変更してそこがエラーにならない事を確認した。 アトメルにはフットプリントの指定は無かったが、アナログデバイセズのフットプリントの例では １．５ｍｍｘ０．２８ｍｍで、マイクロチップでは１．４５ｍｍｘ０．３ｍｍなので、この位は十分許容できるだろう。 修正した物の名称は「ＡＴＭＥＧＡ２５６０－１．５ｘ０．３４５」で登録した。

手動で修正して、何とか未配線は無くなった。
結構ＧＮＤもＶＣＣも細い所が有るので、動くとは思うが、ノイズには弱そう。

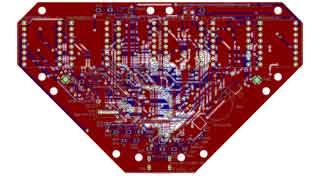

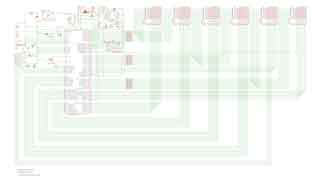

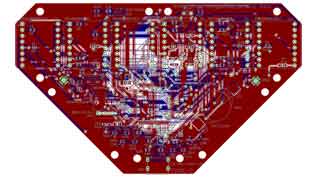

少し修正した回路図と 基板図（旧１）を描いた。 ガーバーファイル（旧１）も出来た。

今気が付いたのだが、８ｘ８ドットＬＥＤには足が無かった。３８ｍｍｘ３８ｍｍには有ったので、 そのつもりで基板図を描いていたが、このままでは抵抗とぶつかってしまう。ソケットを使えば逃げられるが、 高くなってしまう。
なので、抵抗を裏側に移動して、基板図を書き直さなければならない。
今日はここまで

８ｘ８ドットＬＥＤの下の抵抗を裏側に変更した 基板図を描いた。 ガーバーファイルも出来た。

秋月に８ｘ８ドットＬＥＤを注文した。青色なのでどんな具合になるかを見てみたい。
ダメならば、ａｉｔｅｎｄｏの物を注文する事になる。

ｍｅｇａ２５６の物はここで中断して、ｍｅｇａ６４を使った物を考えてみたい。
なお、秋月にはＬＶＣ５４１を８ｘ８ＬＥＤと一緒に注文しておいた。
「７４ＬＶＣ５４１」のＳＳＯＰ２０のライブラリーを作った。
２５６の回路図と基板図をコピーして、回路図をｍｅｇａ６４用に書き直したが、 基板図に反映されない。ＥＲＣをやると「Consistency　errors」が出てしまう。

「Consistency　errors」は基板図を開かないで、回路図を修正した為に起こったみたい。 何とかエラーを無くすように、削除とかやってみたが、うまく行かないので、 諦めて、２５６の回路図と基板図をコピーからやり直す事にした。
昨日の回路図を検討した所、書き込み信号「ＰＤＯ」、「ＰＤＩ」は切り替えスイッチを使って、８ｘ８ドットＬＥＤのＲＯＷと 切り替えた方がプログラムが楽になるので、その方向で考え、秋月の「１Ｓ－２２３５－Ｇ」のライブラリーを作った。

秋月に頼んだ青色の８ｘ８ドットＬＥＤが来た。
テスターで光らせた所思った様に光った。 青色にちょっとひっかりを感じるが、視覚的な明るさ的にはａｉｔｅｎｄｏの赤色よりはちょっと暗い感じ。
テスター１ｋΩレンジで７０ｋΩに見えるので、その時は約４０ｕＡ流れている事になり、普通の室内ならばその明るさで使えそう。 なので、これを使う方向で進める。
実際に出来上がってみて、青色が問題だったらａｉｔｅｎｄｏの赤色（オレンジ色）に替える事にする。
その為にはソケットにしたいが普通のソケットでは高さが高いので、 秋月の１ピンづつバラバラで足の無い物「RI-01S-SG/4.2SMT」（１０円）を使いたい。 ６個分で８ピンｘ２列ｘ６コｘ１０円＝９６０円余分になるがメンテナンスは楽になる。 基板設計はピン間が狭くなるので　きつくなりそう。
基板の引き回しがきつくなった時は、ＣＲ１２２０をコンデンサ（１００ｕＦを幾つかパラ）に変更する案を 先日よりも真剣に考える必要が有るかもしれない。
実際の使用条件では１分間持てばまず問題ない筈。

すこし実験を行った。
ＣＲ１２２０の替りに２２０ｕＦにして、ダイオードは止める。 ＲＴＣの電源ピンには５Ｖからショットキーバリアダイオードを通して接続し、ＧＮＤ間に０．１ｕＦを追加する。
これで、１分から４分ぐらい電源ＯＦＦし、再度電源ＯＮして、時計が元に戻っていないかを確認した。
これを５～６回行ったが、時計は正常に動いていた。
これは使えそうだ。後は何分ぐらいコンデンサで持つか？
１０分はダメみたい。５分は大丈夫みたい。この位持てば十分に使える。

書き込み信号「ＰＤＯ」、「ＰＤＩ」を切り替える予定だったが、ポートに振り分けを変更して、 「ＳＬＣＫ」の一本の切り替えに変更した。 その為、切り替えスイッチはＳＰＤＴ（秋月 ＳＳ１２Ｄ０１Ｇ４）の物にした。
８ｘ８ドットＬＥＤ用のソケットに １ピンづつバラバラで足の無い物「RI-01S-SG/4.2SMT」使おうと思ったが、 穴径が大きいので、パッドの大きさも大きくなり、クリアランスが取れない。
現在は諦めて、代わりに丸ピンソケットに使っている物と同じ大きさの「RI-1S/O-SG/7.43」を使う事にする。 ５ｍｍほど高くなるが、直接半田付けと同じパターンになる
回路図と基板図は描いたが、まだ細かい所に修正が必要。今日はここまで

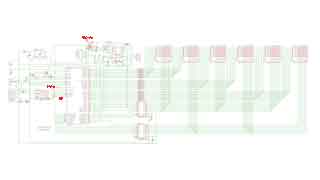

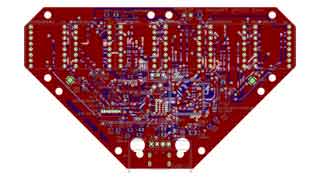

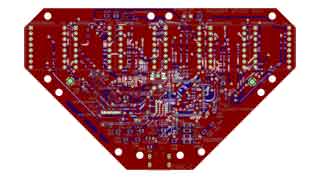

ｍｅｇａ６４の回路図と、 基板図を描いた。 ガーバーファイルも出来た。

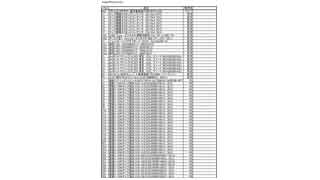

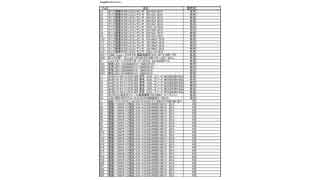

ｍｅｇａ６４の部品表と、 ｍｅｇａ２５６の部品表を、作った。

デバッグ用にＩ２Ｃ（ＴＷＩ）の信号をコネクタを追加して、出しておきたい。
基板図を見る限り、プルアップの抵抗をすこし移動させれば、２．５４ピッチのピンソケットを追加できると思う。

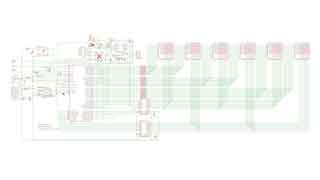

ｍｅｇａ６４のデバッグ用にＩ２Ｃ（ＴＷＩ）の信号をコネクタを追加した修正をした。
回路図
基板図
ガーバーファイル
部品表
ｍｅｇａ２５６は、今は保留にする。

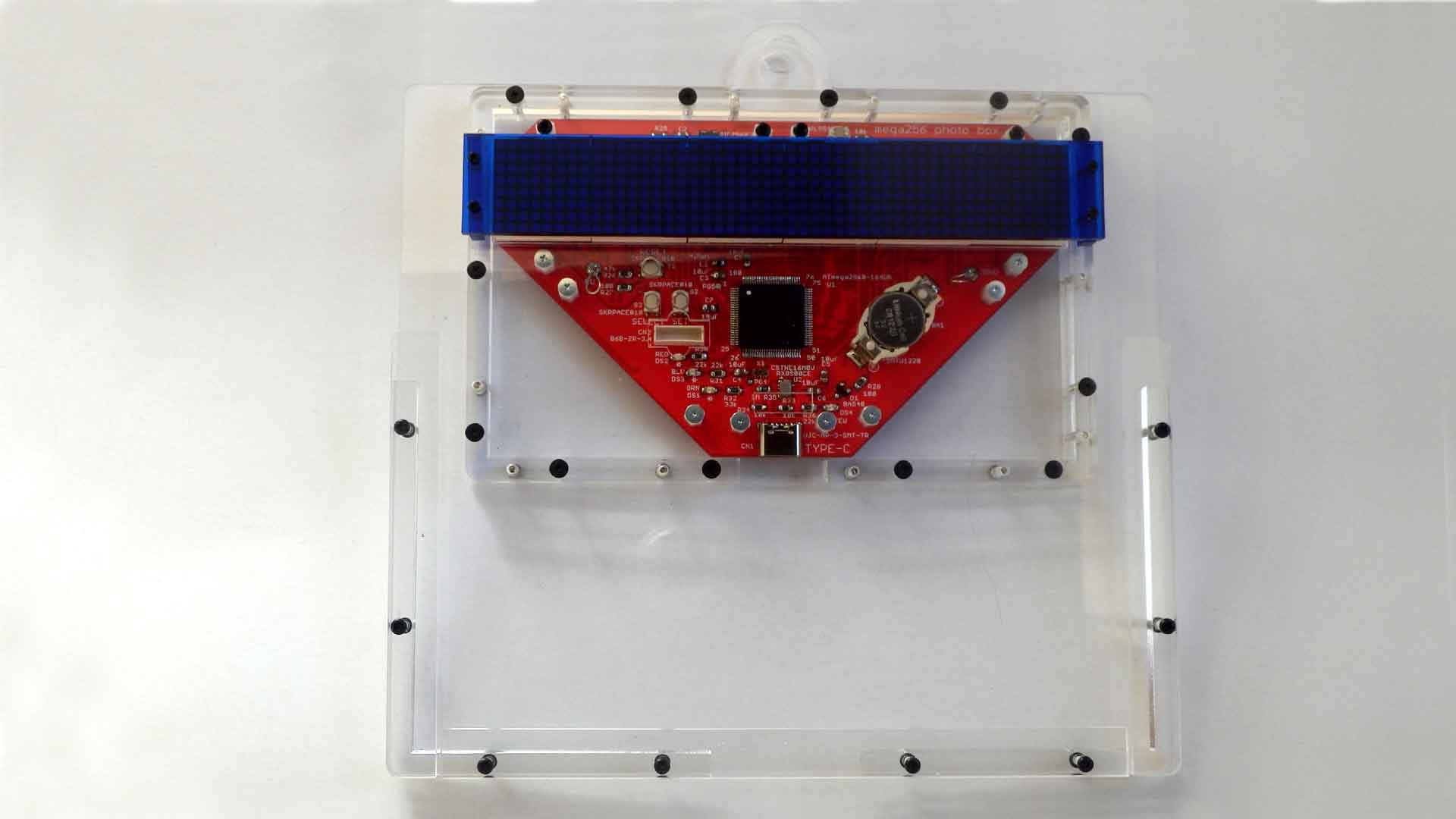

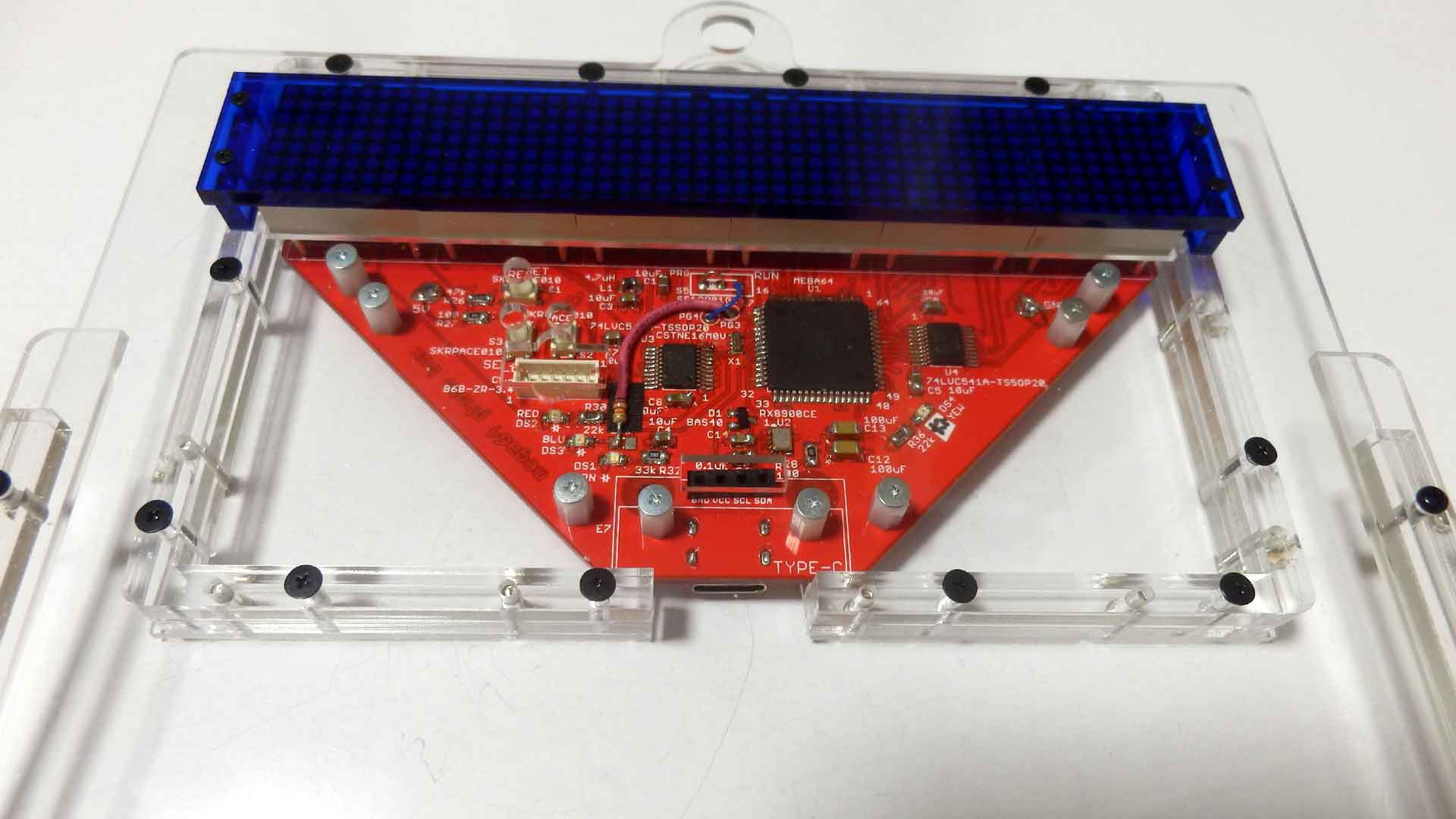

基板は一旦できたものとして、ＢＯＸの方の設計に検討をしたい。

Ｅｌｅｃｒｏｗに　ｍｅｇａ６４とｍｅｇａ２５６の２つを注文した。

Ｅｌｅｃｒｏｗから発送したとのメールが来た。
ＯＣＳの配送状況を見たら昨日集荷されて、 今日の夕方には飛行機に乗せられて深セン宝安国際空港を出発した。

Ｅｌｅｃｒｏｗから荷物が佐川急便の配送で届いた。

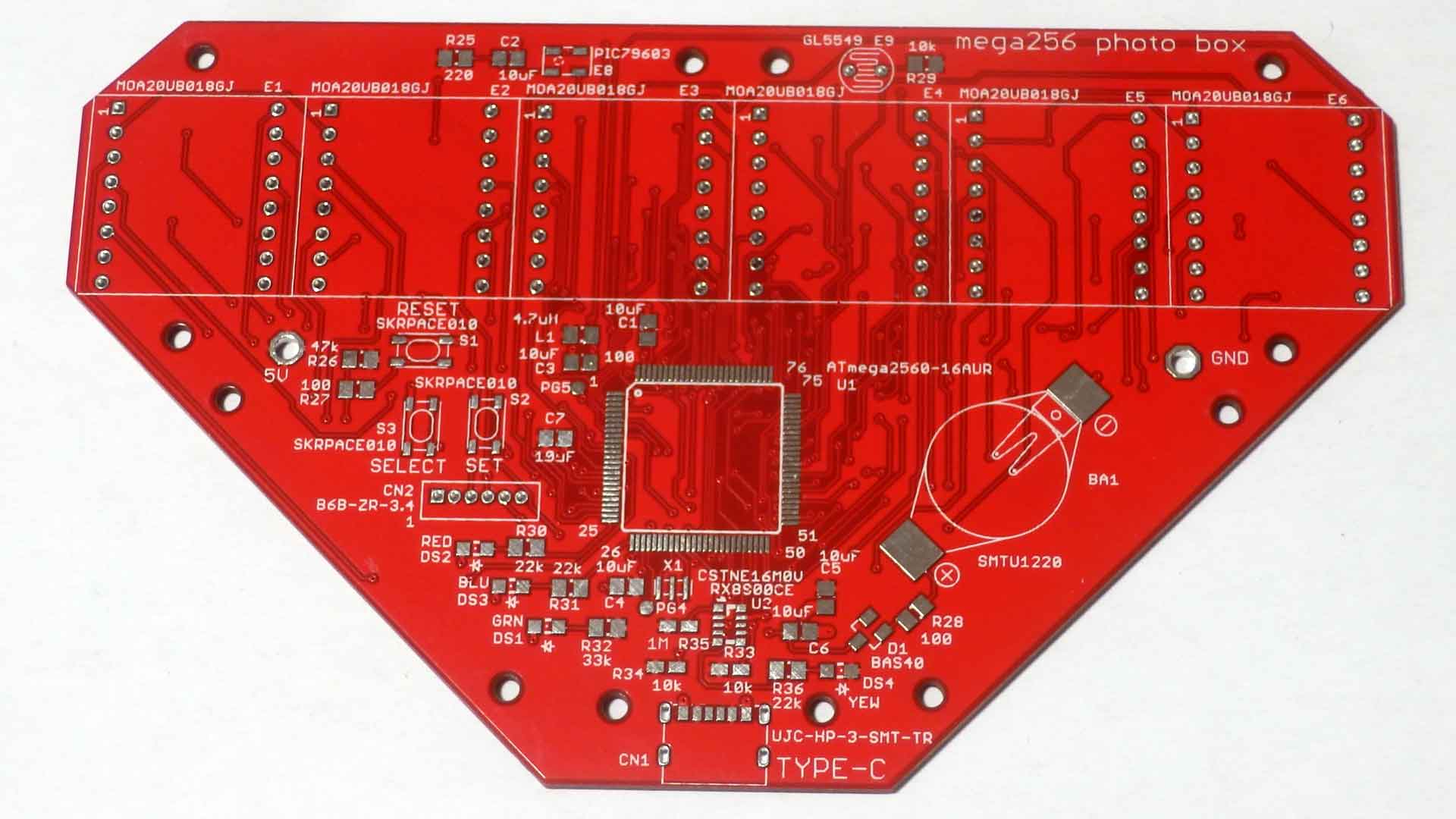

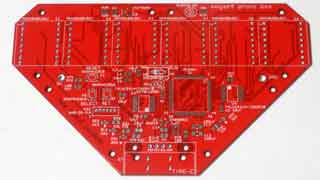

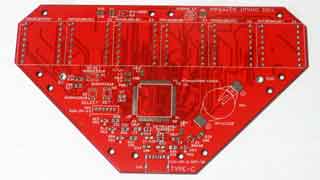

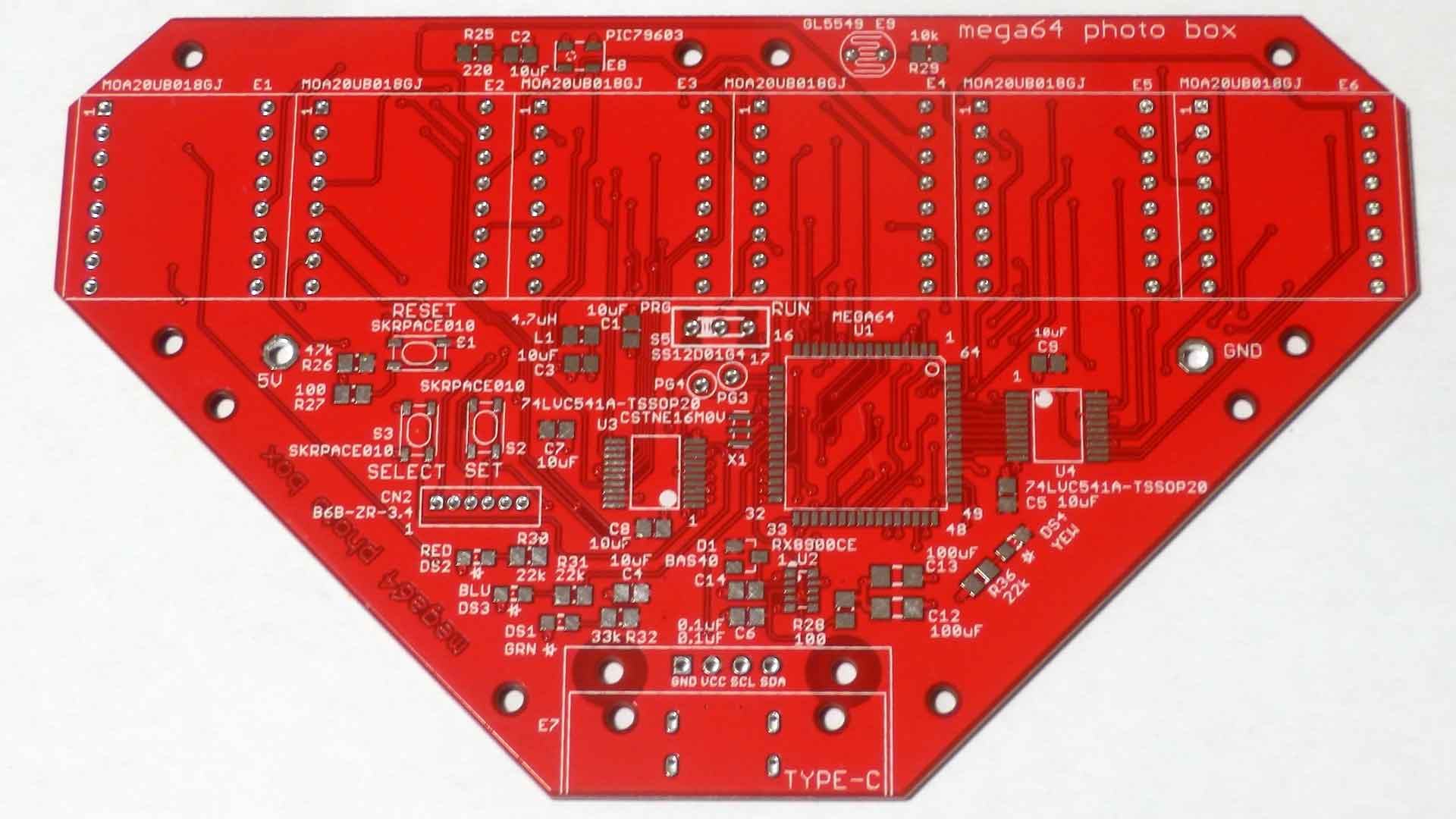

基板（ｍｅｇａ２５６用）も 基板（ｍｅｇａ６４用）も見た所は良いみたい。

最初に、ｍｅｇａ６４の基板を組み立てる事にした。

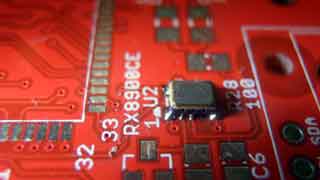

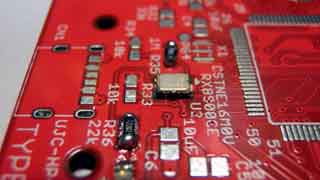

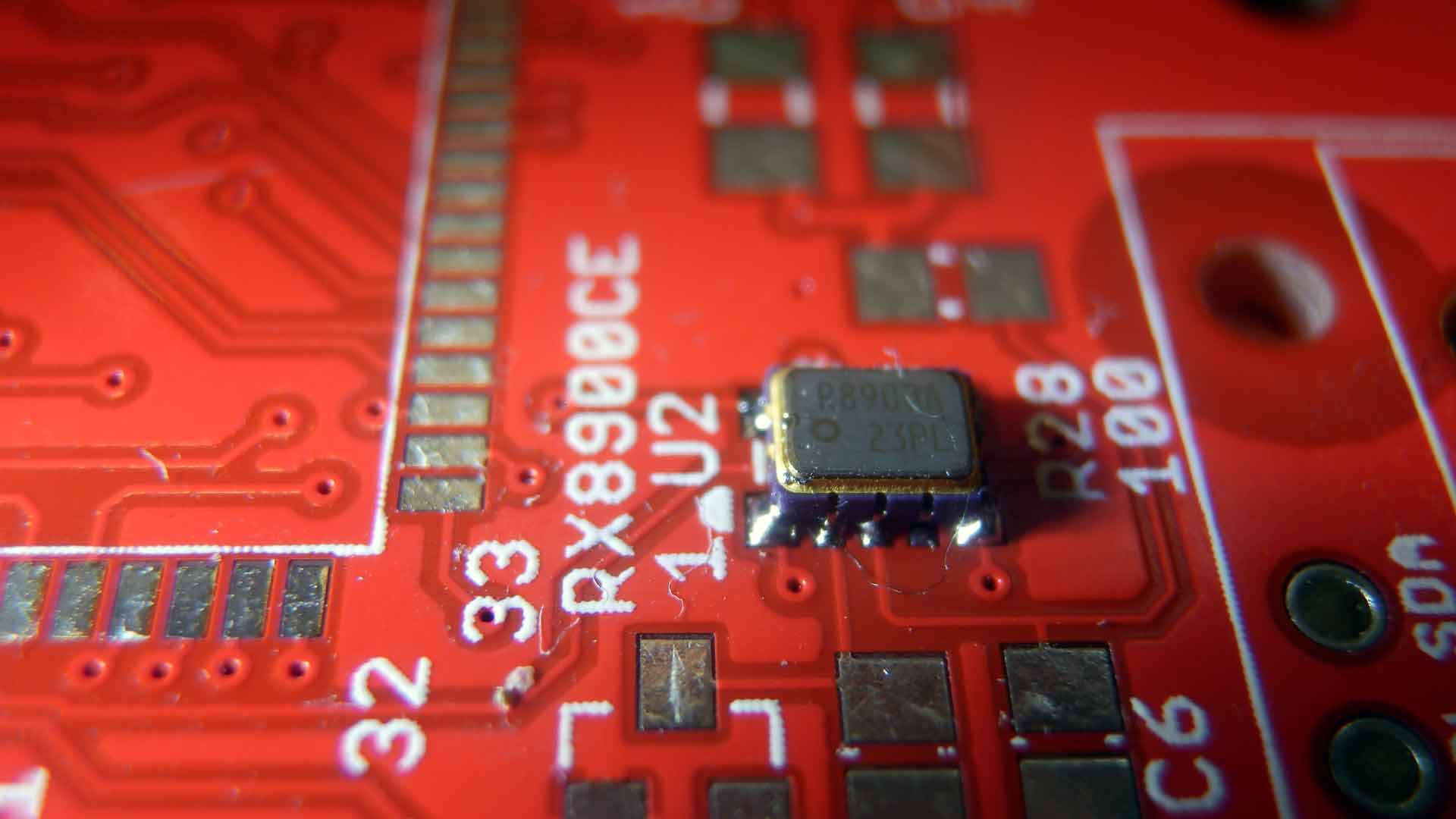

ＲＴＣ（ＲＸ８９００ＣＥ）の半田付けについては、ｍｅｇａ１６０８＿ｏｌｅｄ＿ｉｉｃで苦労したので ｍｅｇａ６４＿ｐｈｏｔｏ＿ｂｏｘの基板は、
その時に、考えた方法で取り付けてみた。
やり方としては、予め、ＩＣの端子とパターンにハンダを付けてから、４角のどこか一つの端子だけに半田ごてを当て、 半田を溶かしながら、位置を決める。その後に、フラックスを塗ってから、他の端子の半田付けをする。
半田付けと言うよりも、ハンダを流す感じで付けた。
何とかついたと思うが、動作を確認するまでは心配。
ｍｅｇａ１６０８＿ｏｌｅｄ＿ｉｉｃの時も思ったが、パターンがもう少し外側に長ければ、 もっと楽に手半田で、半田付けが出来そう。

ｍｅｇａ６４Ａを取り付けたが、９０度位置を間違ってしまった。
予備を持っていないので、至急注文する必要が有る。 どうもこう言うケアレスミスが多いような気がする。（年のせいか）

取りあえず、ｍｅｇａ１２８を３個、秋月に注文した。ｍｅｇａ６４Ａにしようかと思ったが、 同じ価格なのでこちらにした。（他の所では軒並み１５００円以上しているので）

低温ハンダを使った取り外しキットで、ＣＰＵは外した。 予め、網線で出来るだけ今のハンダを吸い取ったので、低温ハンダですぐ外れた。
外したＣＰＵをもう一度使いたいが、動いてくれるだろうか？
足が曲がっていなければ、温度的には高温にした訳では無いので、動くような気がする。

ＣＰＵを取り付けなおした。半田付けの感じがちょっと違った。 低温ハンダが完全に取りきれていない影響なのか、隣のピンとくっつきやすい。 何とか、取り付けは出来たと思う。（動作するかはわからない）

回路図を見て気が付いたが、ＰＥＮ（１ピン）の処理が間違っている。
ＬＥＤを点灯させる出力ピンみたいに抵抗（Ｒ３１）とＬＥＤ（ＤＳ３）でＧＮＤに落としている。 このピンをＧＮＤにするとプログラムの書き込みが出来ないので、 抵抗（Ｒ３１）は実装しない事にする。後々では、ＰＧ３につなげたい。

８ｘ８ドットマトリックスの表示方法を考えてみた。
２つを１つの組として３つの組が有ると考えるが、 ２つのマトリックスのカソードは共通になって抵抗が８本になっているので 同時に点灯できるのは片側の８ｘ８の１列だけになる。
片側（左側）、片側（左側）のコラムの８個を順番にＯＮして、 １組の左側、２組の左側、３組の左側データをそれに同期して出力する事になる。
次にもう片側（右側）のコラムを８個を順番にＯＮして、 １組の右側、２組の右側、３組の右側データをそれに同期して出力する事になる。
周期は８ｘ２の１６回で１周となる。１周の時間を１０ｍＳ位と考えると１列が６００ｕＳになる。
１００ｕＳのタイマー割込みで６回のカウンターを使って６００ｕＳを作れば、 ６回の内の何回を表示にするかで、輝度調整も出来るだろ。
１００ｕＳのわりこみになるが、１６ＭＨｚのクロックなら何とかなるだろうか？（ダメなら１５０ｕＳでも良い）
１５０ｕＳもダメなら、輝度調整を諦めれば良い。６００ｕＳの割込みは十分出来るはず

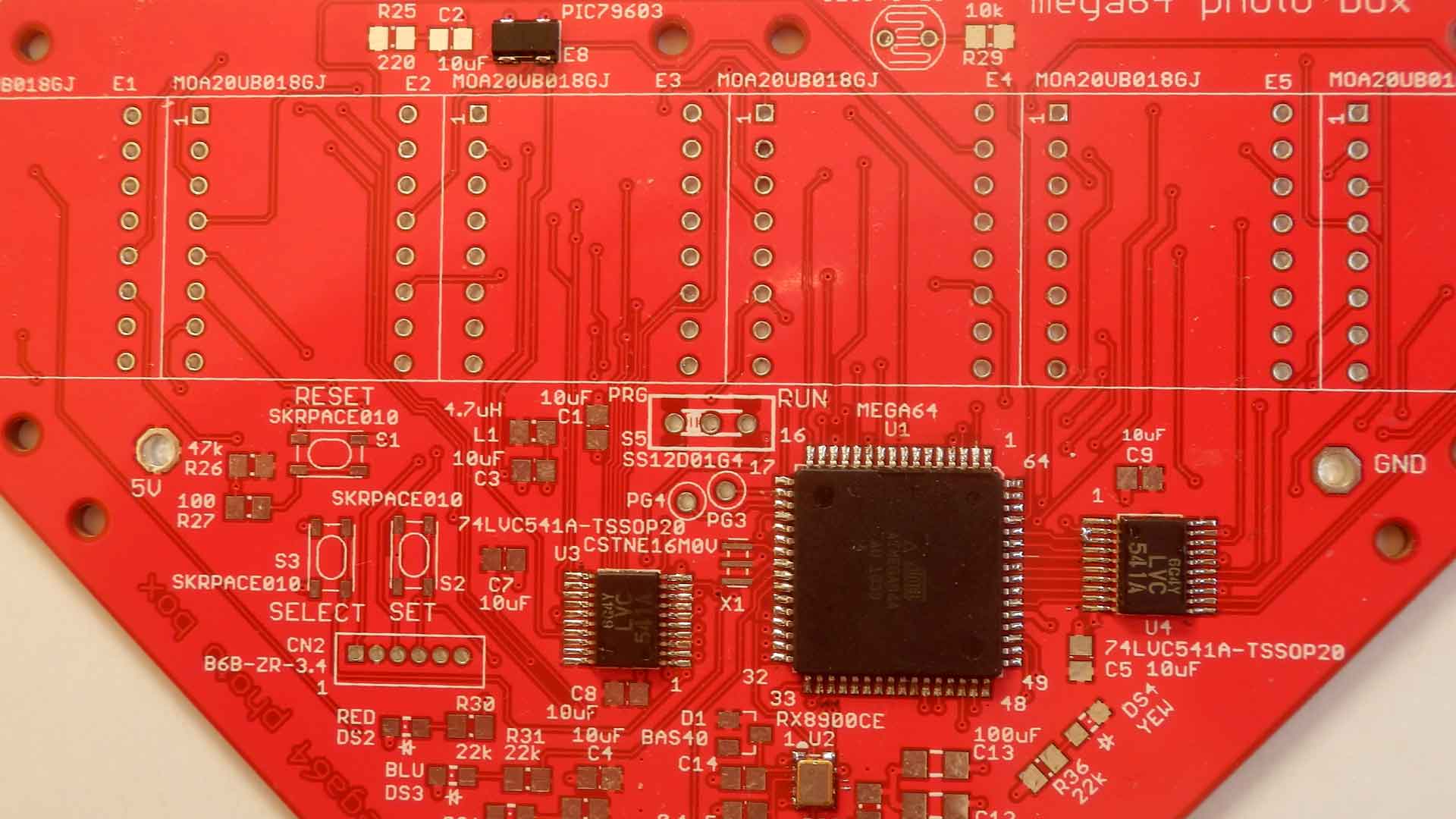

ＣＰＵの付け直しを含め、表面実装のＩＣは取り付けた。

ＬＥＤ以外の部品を取り付けた。

既存のＬＥＤ点滅のプログラムを書き込む事は出来て、ベリファイもＯＫになる。
しかし、ＬＥＤが点滅しない。
ＡＴｍｅｇａ１０３互換モードになっていた。
ヒューズボックスの設定で、変更したら、ＬＥＤが点滅した。基本的には動いているみたい。
ヒューズ設定で外部クリスタルにしたら動作が速くなった（２倍？）ので、発振回路、発振子も大丈夫みたい。
ＲＴＣのＦＯＵＴはＩＣの端子では３０ｕＳ程度の矩形波が出ているが、抵抗の所では出ていないので半田付けが悪いみたい。

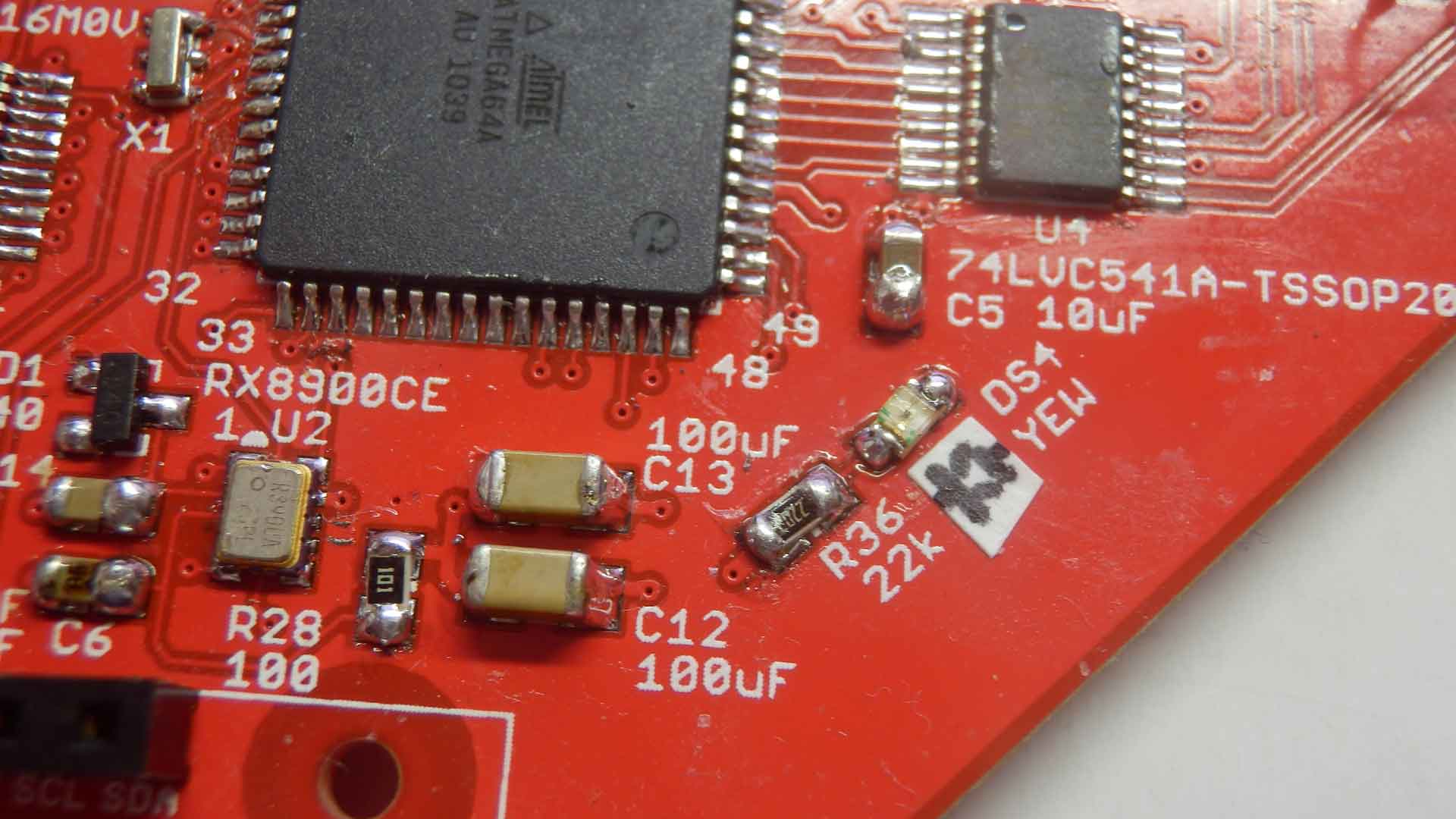

半田ごてで修正したら抵抗の所で信号が出たが、ＬＥＤ（ＤＳ４、黄色）の向きが逆になっている。 シルク印刷が逆になっているので間違って取り付けてしまった。 ＬＥＤを修正したら、ＬＥＤが光るようになった。 ＲＴＣは動いていると思う。ｉｉｃが動いているかは不明。

新たにプロジェクトを作って、ソースをコピーしたが、エラー、ワーニングが出て、ビルド出来ない。 なぜ？
－－＞プロジェクトのターゲットをｍｅｇａ６４Ａにしていたが、それをｍｅｇａ６４に変更した。
　　　なぜだかわからないが、この様な対処でビルドが正常に終わる。
書き込みも正常に出来てＬＥＤ点滅動作もする

秋月からｍｅｇａ１２８が届いた。今の所ＣＰＵは壊れていないみたいだが、 壊れていても交換できるので気が楽になった。

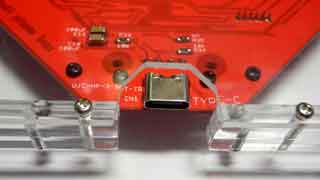

Ｔｙｐｅ－ｃからの電源供給も出来た。
リセットスイッチも動作している

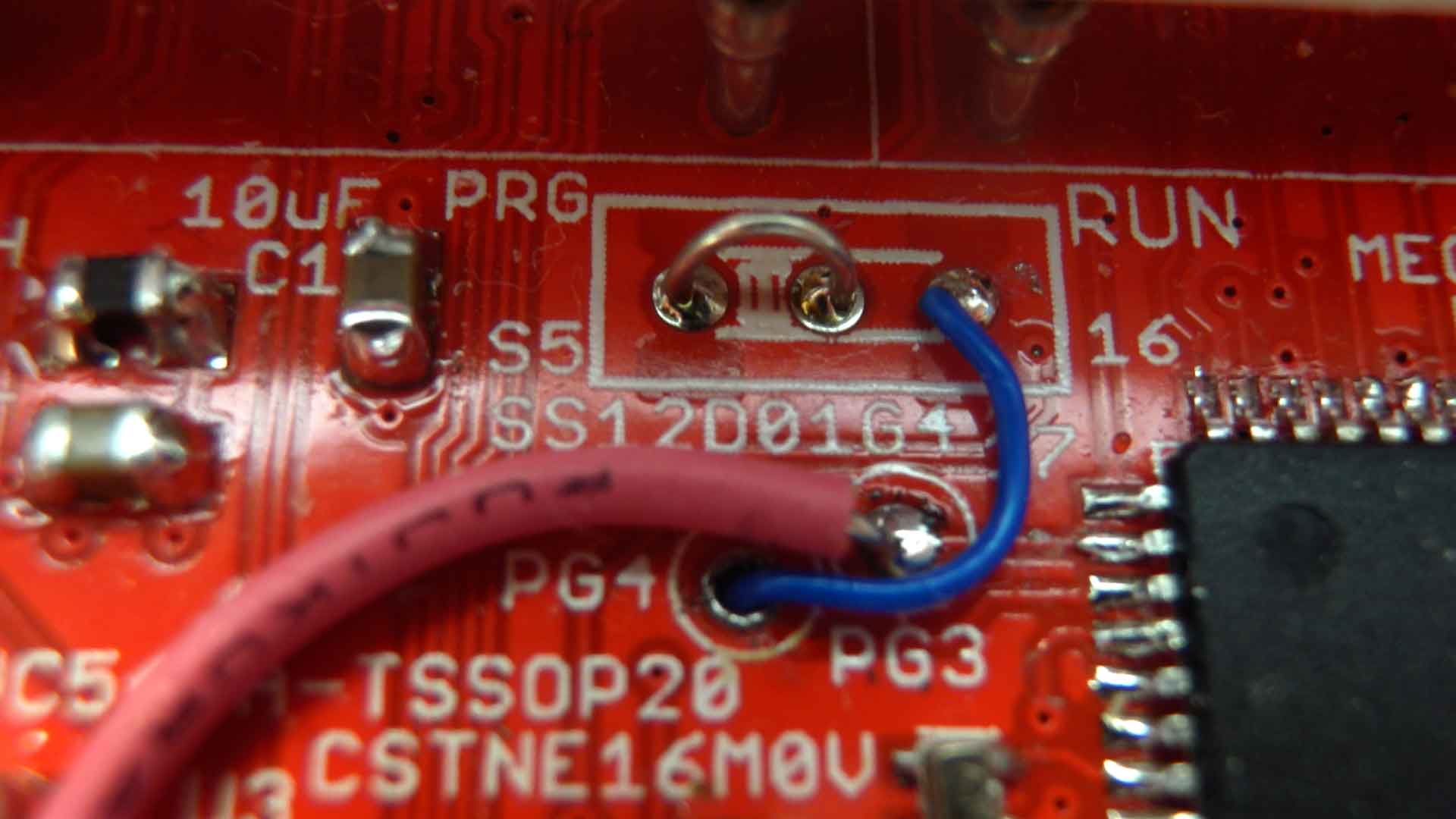

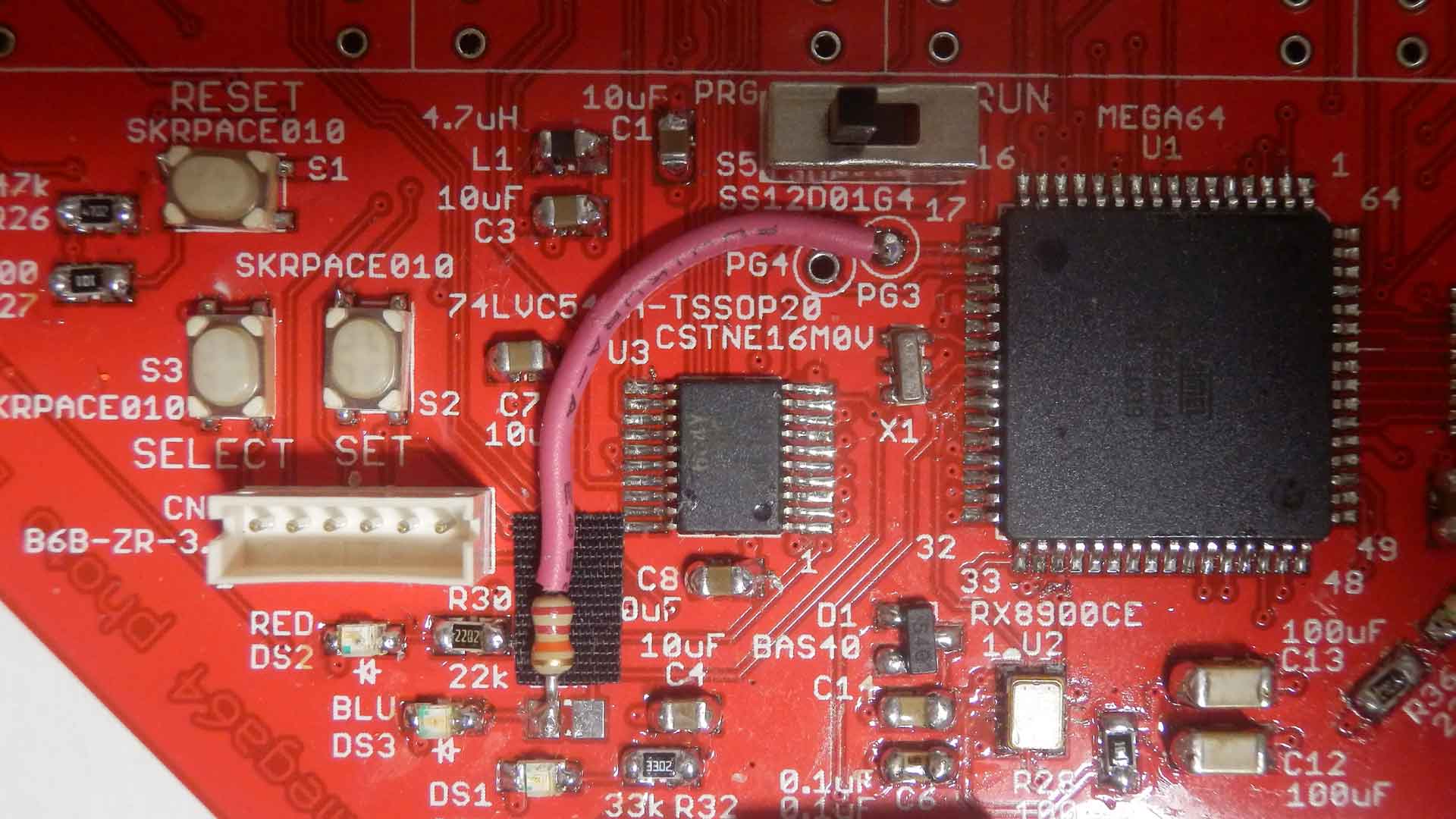

青色ＬＥＤ（ＤＳ３）の点灯信号をＰＧ３にした。
その為に、ＤＳ３（青色）用２２ｋΩ（スルーホール）を追加した。

ＤＳ２（ＳＥＴ、ＰＧ２、４３ピン）とＤＳ３（ＳＥＬＥＣＴ、ＰＧ１、３４ピン）の入力チェックがうまく行かない。 内部プルアップ設定かと思ったが、そうでは無いみたい。 ＣＰＵのピンの所で信号を見ると、うまく動いている（スイッチＯＮでＬＯＷ、スイッチＯＦＦでＨＩＧＨ）と思う。 ＤＳ３を操作すると、ＣＰＵ的にはＰＧ１だけでなく、ＰＧ２も操作したみたいに見える？ ＤＳ２を操作しても、ＣＰＵ的にはＰＧ２が動いていないみたい。 まだ、ハッキリとスイッチのＯＮ／ＯＦＦとＣＰＵ的な動きとかが、わからない。

内部プルアップをやめて、外部プルアップ（４７ｋΩ）にしても、上記の状況は変化なし。

ＣＰＵを一度外しているので、その影響が有るのかもしれないので、 ｍａｇ６４のテストボード（ＬＥＤ点滅）で同じ動作をさせて、確認をしてみる事にする。
ユニバーサル部にＬＥＤとスイッチを追加すれば出来るだろう。

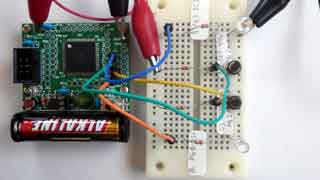

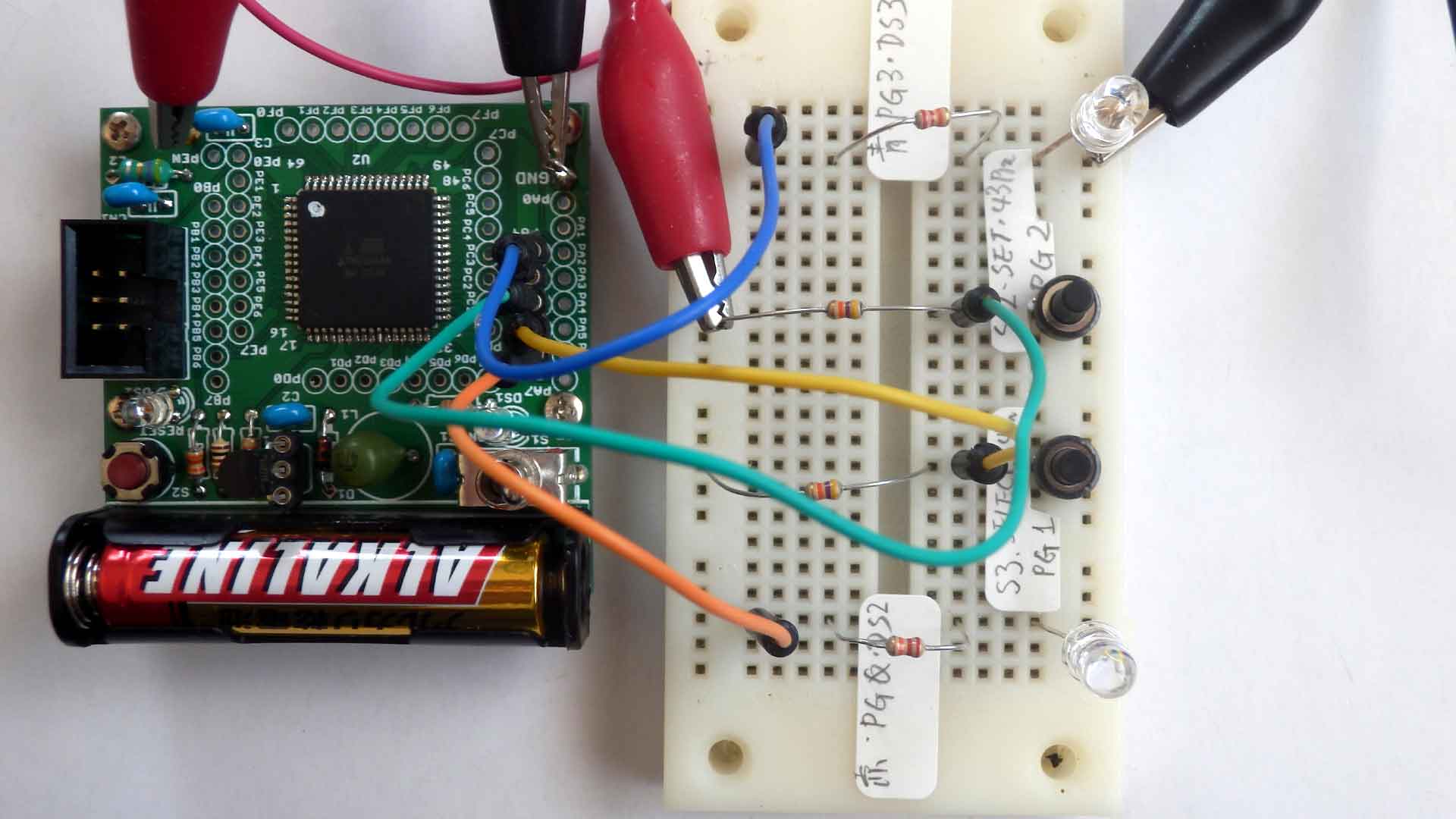

と思ったら、ユニバーサル部分が無かったので、ブレッドボードで組んで接続する事にする。

テスト基板でも同じ様に動作する。動作を解釈できない。
Ｓ２（ＰＧ２、４３ピン）だけを見てＬＥＤを点灯／消灯する様にして、 Ｓ２（ＰＧ２、４３ピン）をＯＮ／ＯＦＦ（ＬＯＷ／ＨＩＧＨ）をしても、ＣＰＵは反応しない。 代わりにＳ３（ＰＧ１、３４ピン）をＯＮ／ＯＦＦ（ＬＯＷ／ＨＩＧＨ）すると、 ＬＥＤが点灯／消灯する。ＣＰＵはＰＧ２が動いている様な動作をする。 その時、Ｓ２（ＰＧ２、４３ピン）はＨＩＧＨのまま動いていない。

Ｓ３（ＰＧ１、３４ピン）だけを見てＬＥＤを点灯／消灯するプログラムにすると、 ＬＥＤは点灯しっぱなしで、Ｓ３（ＰＧ１、３４ピン）にも、Ｓ２（ＰＧ２、４３ピン）にも 反応しないで点灯し続ける。
これだけ見ると、ピン番号が逆で、ＰＧ１とＰＧ２の信号が入れ替わっていて、 ＰＧ１は信号が入っていない（ＬＯＷのまま）みたいに、見える。

ＰＯＲＴＧの動作がどうもはっきりしないので、本当に入出力が出来るのか試す事にする。

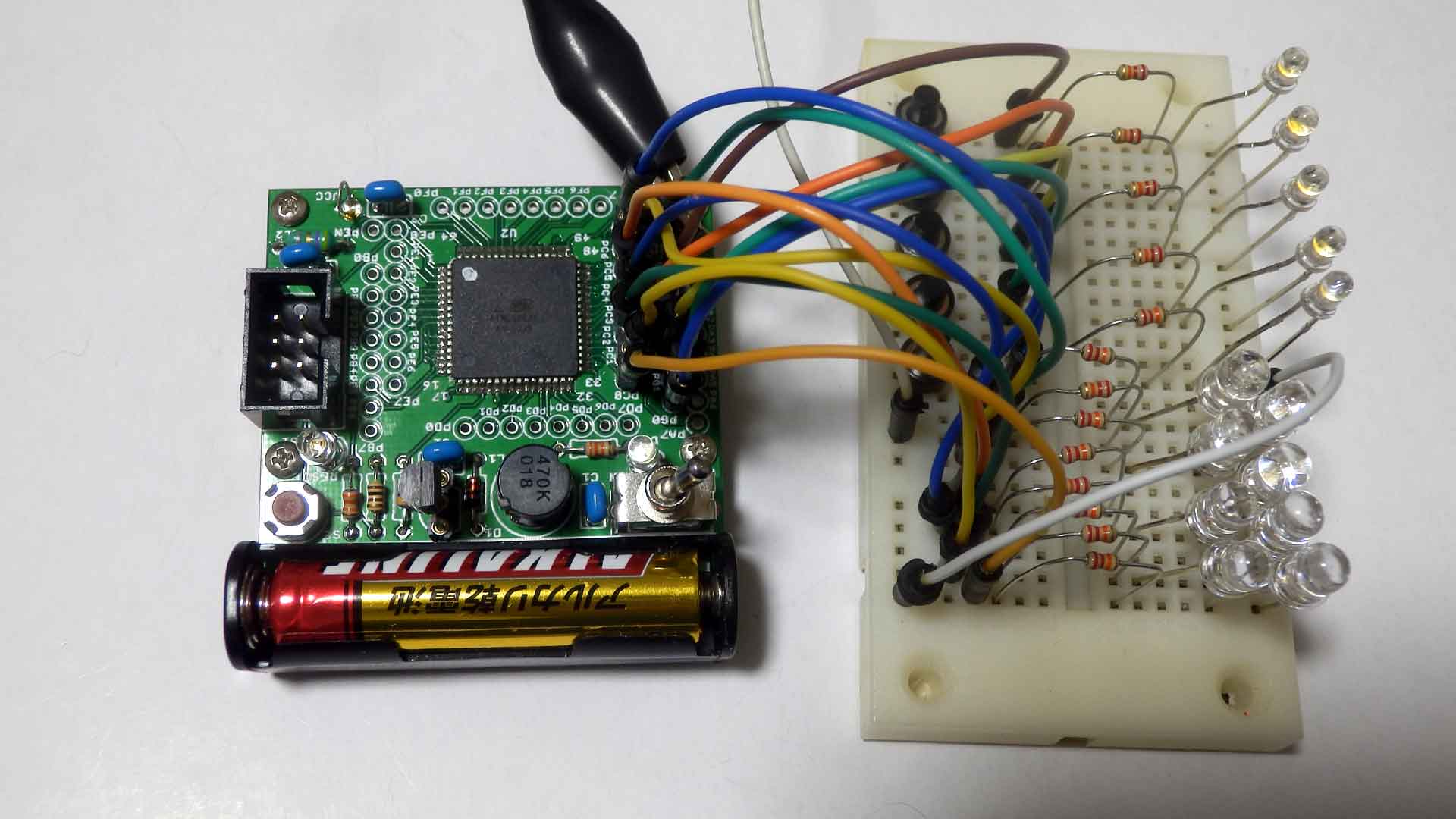

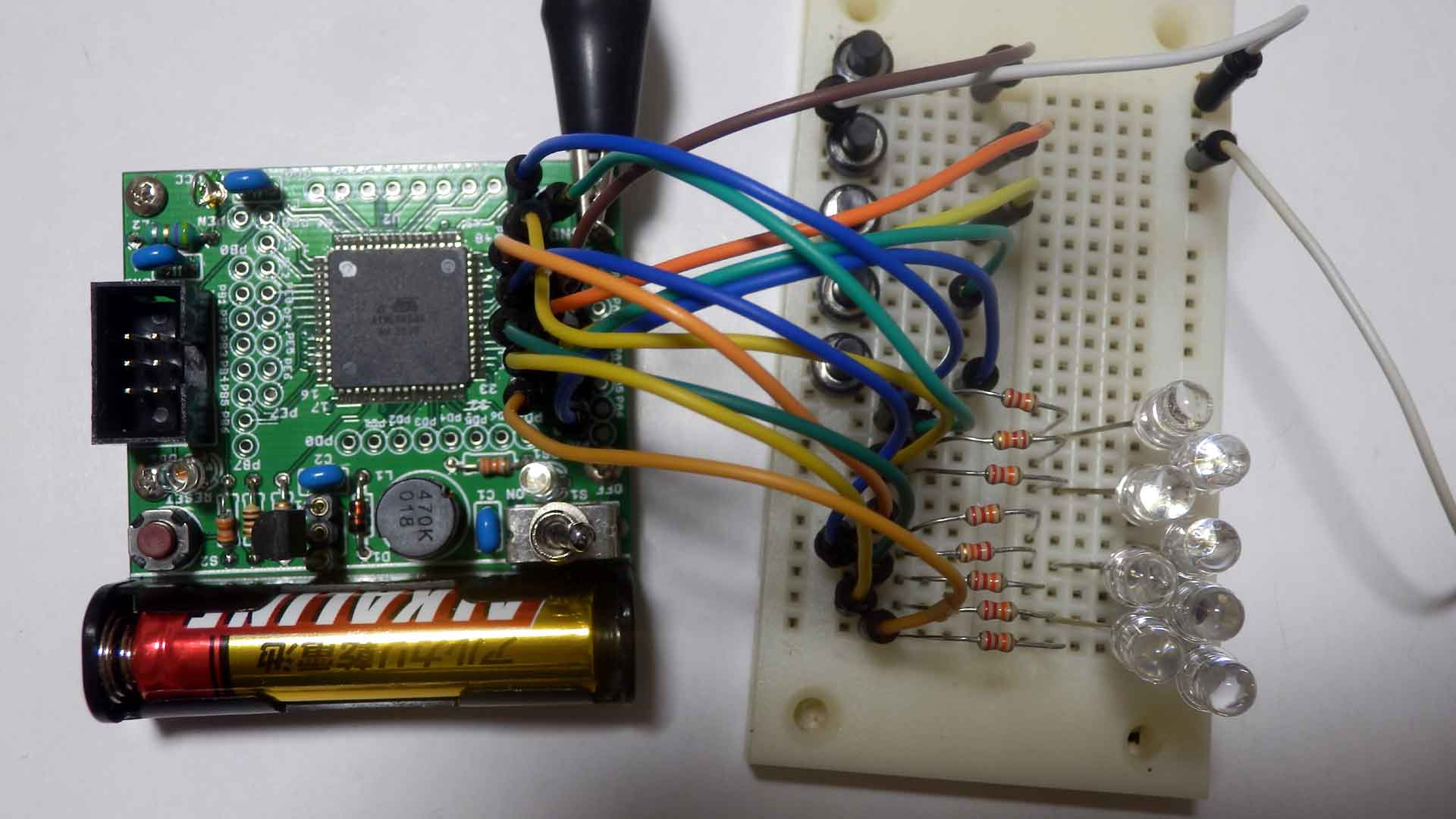

テスト基板でＰＧ０～ＰＧ４の５本の入力が正常に出来るのか見る為に、 ＰＣＰＯＲＴにＬＥＤを８個、ＰＯＲＴＧにスイッチ５個を付ける。

最初のプログラムは、単純にＰＯＲＴＧを入力して、ＰＯＲＴＣに出すループを作る。 これで入力チェックになる。
－－＞スイッチを押すとＬＥＤが消える。
　　　５個のスイッチが正しく動作している事を確認した。

出力のチェックの為にＰＧ０からＰＧ４までＬＥＤを追加する。

２番目は、ＰＧ０からＰＧ４まで、１ビットづつＨＩＧＨの出力をＰＧ０～ＰＧ７までを繰り返す。 それを動かせば、出力のチェックになる
－－＞一つづつ正常に点灯する。
　　　この出力のチェックでは悪くない。

基本的な入力と出力が良いと言う事は、ＰＧ０～ＰＧ４の中で入力と出力が混在した時の動作がおかしいのか？
或いは、私のプログラムの書き方が良くないのか、と言う事になる。（ビット指定の書き方がちょっと気になる）

書き方の問題を調べる為、ビット指定の値を　ＬＥＤに出力してみて確認をしたい。
－－＞ＰＩＮＧ０：０ｘ００、ＰＩＮＧ１：０ｘ０１、ＰＩＮＧ２：０ｘ０２ だった。
　　　私の書き方が良くて、ＰＧ１とかと同じ様にシフト（＜＜）を入れる必要が有った。

基板上のスイッチの動作も正常である事が確認できた。

「ｍｅｇａ３２８＿ｉｉｃ＿ｏｌｅｄ＿ｒｔｃ」プロジェクトのプログラムを追加して、 ＬＥＤとスイッチとＴｉｍｅｒ２の部分を修正して、ビルドは出来た。 今までのｍａｉｎ（）関数の中から、「ｍｅｇａ３２８＿ｉｉｃ＿ｏｌｅｄ＿ｒｔｃ」のｎ＿ｍａｉｎ関数（元のｍａｉｎ）を 呼ぶようにした。動くかはわからない。

取りあえず、ヒューズデータを８ＭＨｚの内部オシレータにしてから　書き込んで、動かしてみた。
ＯＬＥＤのタイトルは表示した。その後は表示が消えて、赤ＬＥＤが点滅をする。
と言う事はＴＷＩ（ＩＩＣ）は動いていて、ＯＬＥＤ表示ルーチンはＯＫだろう。
赤ＬＥＤ点滅は何かのエラーだろう（ＲＴＣ？）

ＯＬＥＤ表示が出来た事はすごく気が楽になった。表示が出来るのでデバッグがやりやすくなる。

rtc_init() の中の　rtc_flag_read() の中の twi_start() でエラーが戻っている。
デバイスアドレスを送っても開始できなかったことになる
ＲＴＣの半田付けを確認するのが、次にやる事だろう。
－－＞各端子の危なそうな所に半田ごてを当てたら、ＯＬＥＤに時刻表示が出来た。
　　　これで良しとする。

ｍｅｇａ３２８の動作と表示は同じレベルまでは来た。
スイッチ入力が上手くない。
ハード的には入力出来るので、タイマー割込みのスイッチ入力が怪しい。 タイマーその物は動いていそう。ちょっと遅いが、青ＬＥＤが点滅しているので割込みも入っている。
タイマーが遅いので、スイッチを押してもチャタリング防止ではじかれていた。すごく長く押せば入力出来た。

１秒割込みが、入っていないみたい。
ハード的には信号がＰＯＴＤ３（２８ピン）まで来ている。
テスターでＬｏｗ－Ｈｉｇｈを１秒ぐらいで繰り返している
－－＞外部割込みの設定が違っていた。修正してＯＫ

「Ｔｉｍｅｒ２」の設定をｍｅｇａ６４用にして、１６ＭＨｚ動作の合う様に値を変更したので、 スイッチ入力が普通に行えるようになった。（２００ｕＳ割込みにした）
ソフトウエアタイマーも１６ＭＨｚに合う様に修正した。（１０％誤差位）
ＲＴＣもコンデンサのバックアップで数分間電源ＯＦＦでも時計は狂わない。（３分は実験してＯＫ）

後は、赤外線シリアル、ＣｄｓのＡ／Ｄ値、８ｘ８ドットＬＥＤ表示　がまだ出来ていない。

ＣｄｓのＡ／Ｄ値は、ＯＬＥＤの空きの所に表示させて、明るさにより値が変化している事を確認した。
正式な表示では、値でなく閾値の上下を判別した結果を記号などで表示する。

赤外線シリアルのプログラムを追加して、ビルドは出来た。
動作も基本的な所は確認してＯＫ。

８ｘ８ドットＬＥＤ６桁表示の割込み処理の所は作った。
ビルドは出来て、書き込んでも悪さはしていないみたいだげが、 ８ｘ８ドットＬＥＤを取り付けていないので、動作が良いかはわからない。

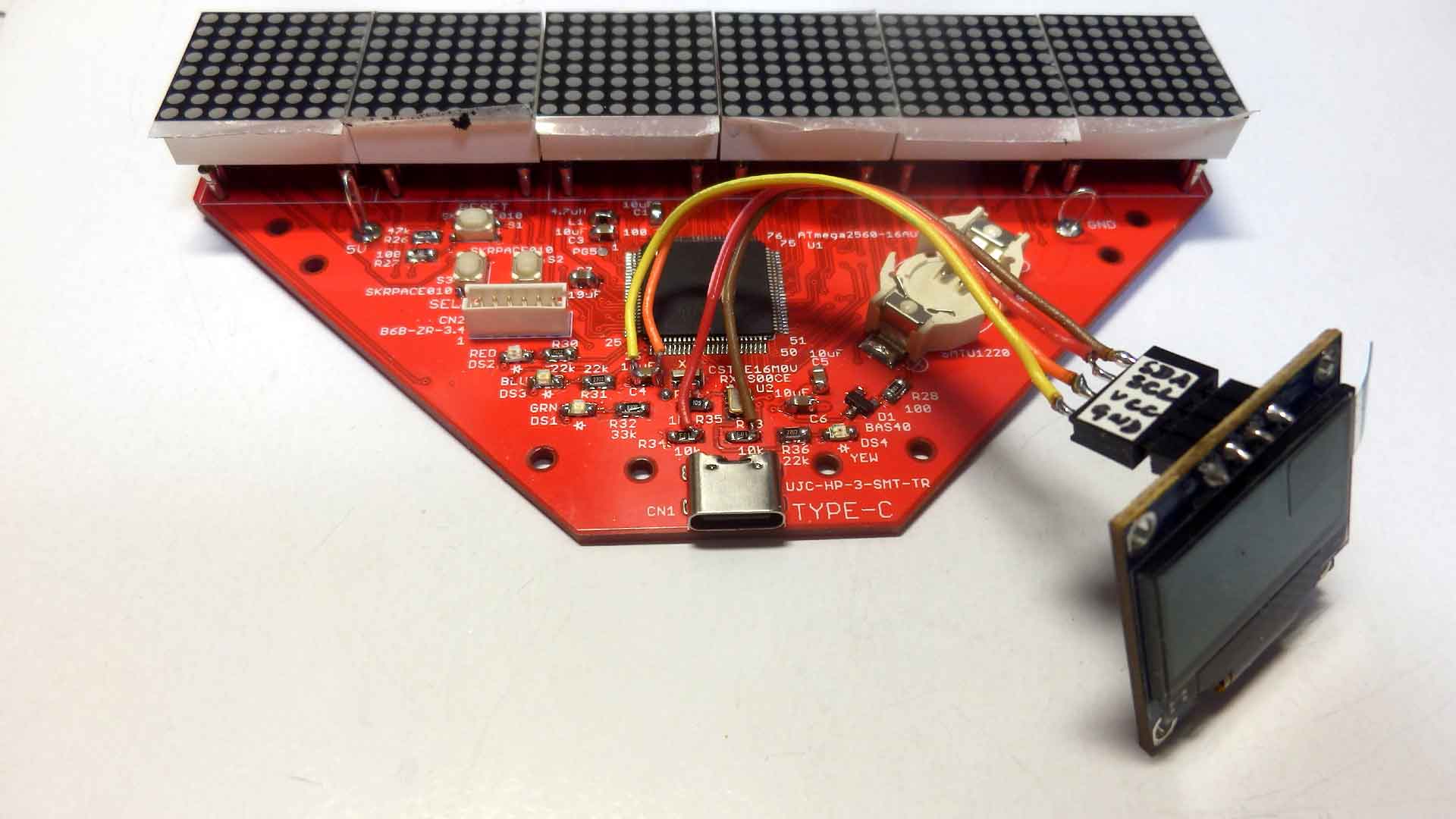

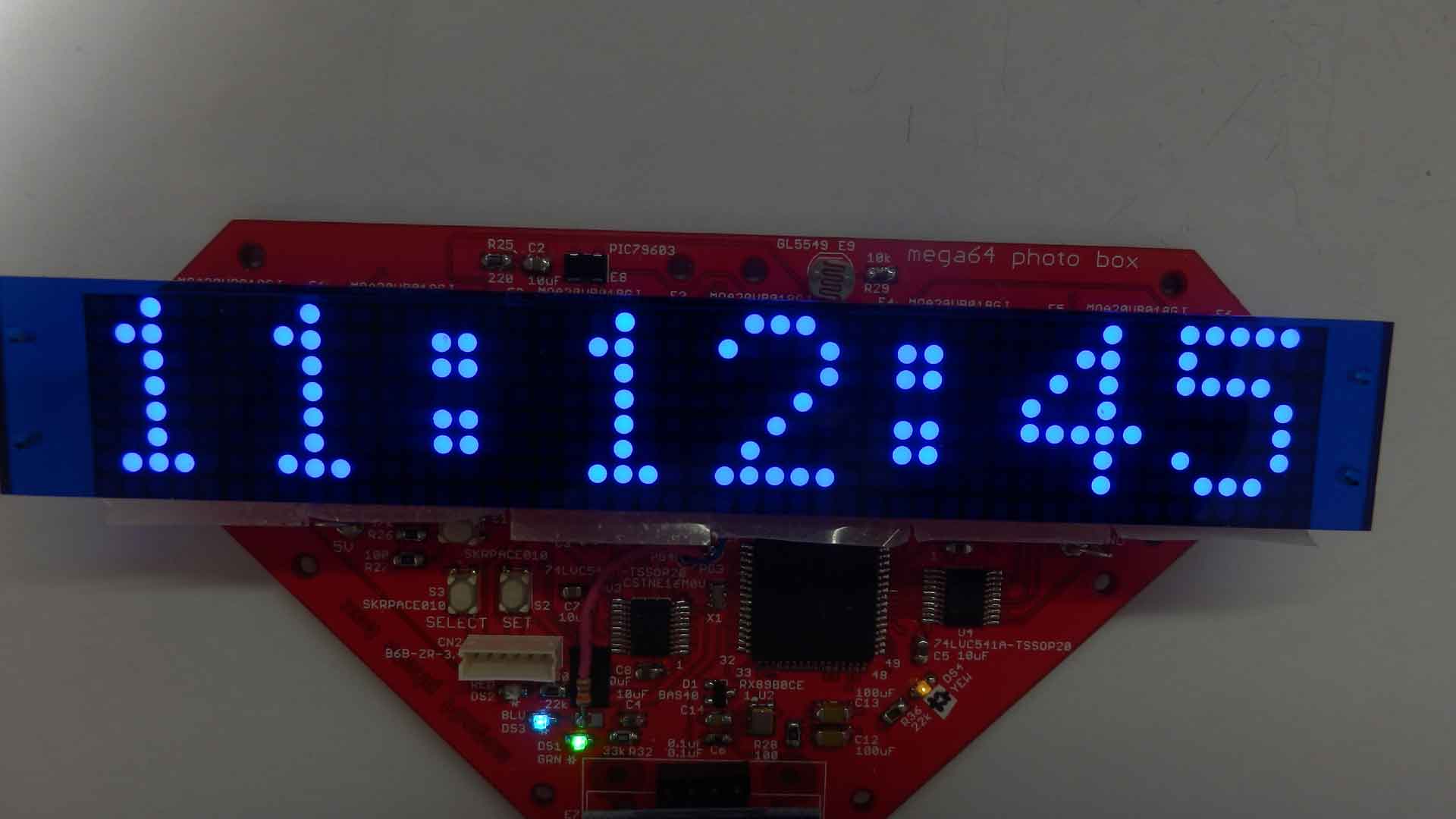

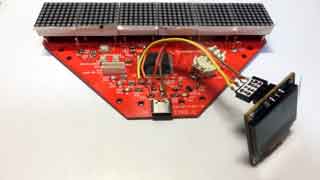

８ｘ８ドットＬＥＤを取り付けて、表示を見た。
フォンとの変換はしていないので、初期値の値が出てるはずだが、なんだかおかしい。
ブロックの左側はそれっぽいが、右側は、余分なデータが出ているみたい。
結構、暗い感じと言うか、明るくない。
周囲の明るさ（Ａ／Ｄ値）で暗くする必要は無い感じ。（今は暗くしている）

• Ｅ３のcol－7が切れてるみたい。又は０のまま
• Ｅ４のcol－7が切れてるみたい。又は０のまま
• ｒｏｗはＬｏｗアクティブなので、フォントセットの時に０１を逆にする必要が有る。
• フォントが時計方向に９０度回転している。フォントセットする時に９０度反時計方向に回転させる必要が有る。

チェックの為、８ｘ８ドットＬＥＤをスタティック表示で１ドットずつ表示する関数を作り、 ＯＬＥＤのタイトル表示時にＳＥＴ、ＳＥＬＥＣＴが２つ共ＯＮしている時にその関数に飛ぶようにした。
「Ｅ３、Ｅ４のcol－7が切れてるみたい」は、スライドスイッチ（ジャンパー）が、 プログラム書き込み位置なっていた。動作位置にしたら、表示ＯＫ

ドット表示が点灯消灯が逆（黒文字になる）と、
フォント方向が９０度違っている件は、 フォントから修正するか、フォントを読む時にプログラムで修正するか、迷っている。
基板設計をもう少し頑張って、ＬＥＤを９０度回転させていれば、楽だったのにと、今されながら思う。
反転表示はソフト的には楽だが、９０度回転は面倒になる。

９０度回転と反転表示の関数は出来た。
しかし、横方向の番号（０～４７）の値が８で割れる数で無いとうまく出来ない。
例えば、１６番目から’Ｆ’を表示するのはうまく行くが、１４番目からはダメ。
今日はここまで

９０度回転と反転表示の関数を修正して、８で割り切れない番号からの表示も出来た。
それにしてもｃｏｌをコモンにした事でずいぶん苦労した。
８ｘ８ドットＬＥＤの実装を９０度回転させるか、ＲＯＷをコモンにしておけば、これ程苦労しなかったはず。 ソフトで何とかなるだろうと言う事で、この様な回路で、基板になったが、次回はもう少しよく考える必要が有る。

ソフトはまだ出来上がっていないが、ハード的には出来上がった事が確認できた。
青色ＬＥＤも見た目はそれほどおかしくない。（明るさの関係も有るかもしれないが．．．．。）

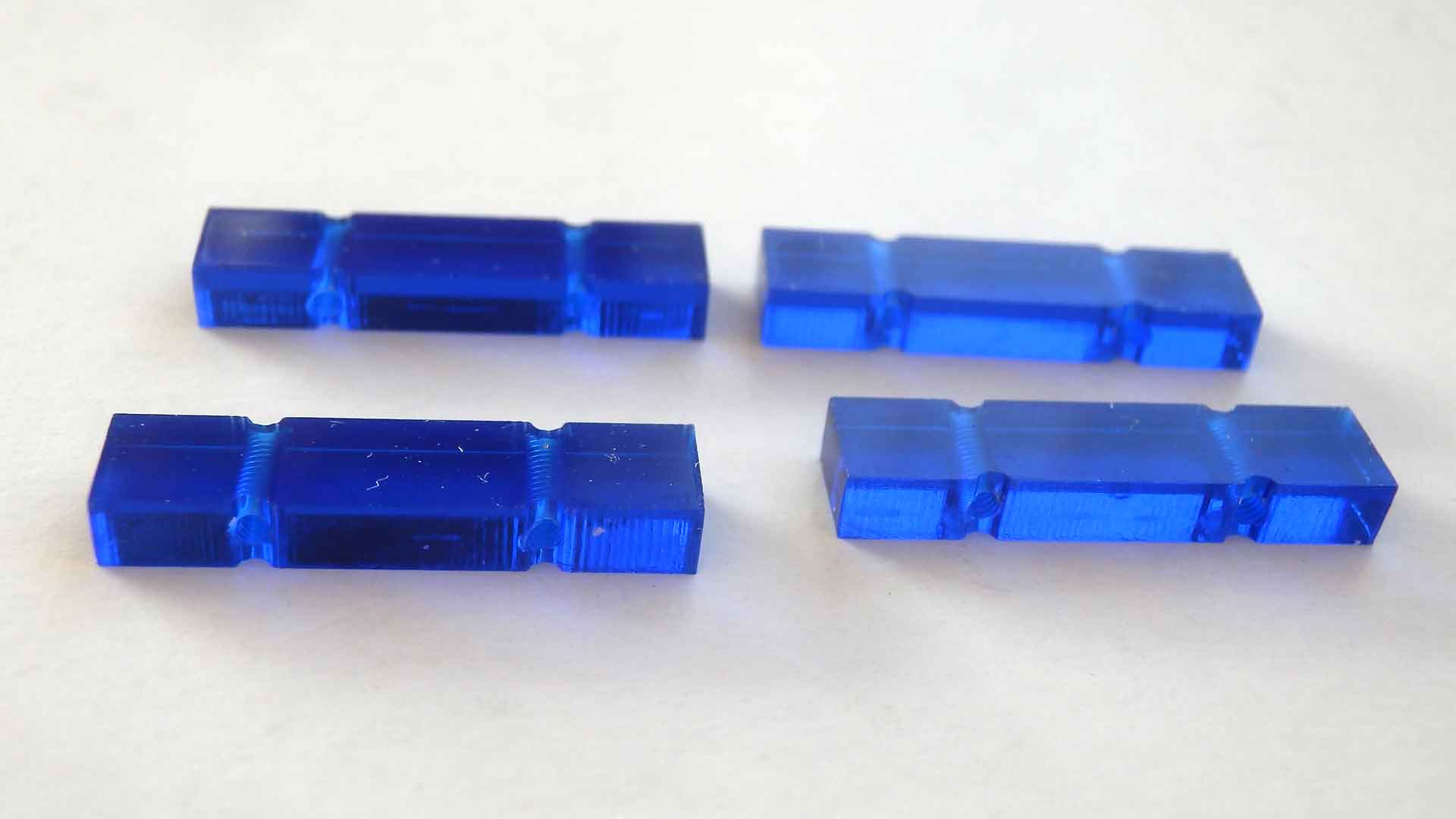

なので、ブルー透明アクリル板をヨドバシに注文した。 取り寄せ品なのでいつ入るかわからないが今年中には入るだろう。

ｍｅｇａ６４ボードの方はハード的には出来上がったので、ｍｅｇａ２５６ボードの方の組立を始めた。

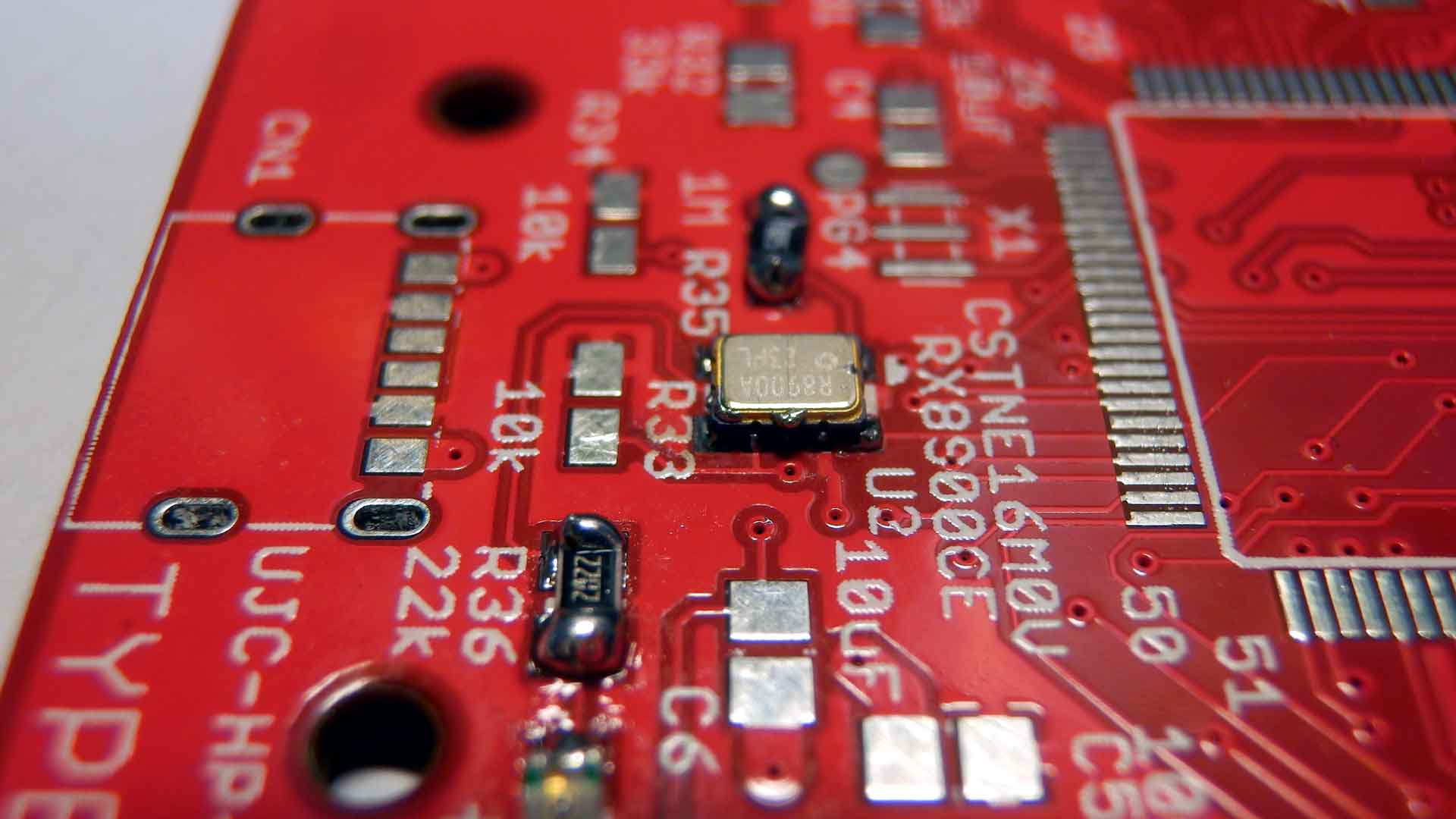

ｍｅｇａ６４ボードの時と同じ様にＲＴＣの取り付けにてこずった（１時間半位）が、 ＦＯＥに抵抗（Ｒ３５、１ＭΩ）を付け、ＦＯＴ信号に抵抗（Ｒ３６、２２ｋΩ）とＬＥＤ（ＤＳ４、黄）を付けて、 ＶＣＣ、ＧＮＤ間に約３Ｖ（テスターのｘ１のΩレンジ）を接続したら、ＬＥＤが暗く点灯したので多分約３２ｋＨｚが 出力されているのだろう。と言う事で基本的な端子の半田付けは出来た事にした。
今日はこれで終わり。疲れる

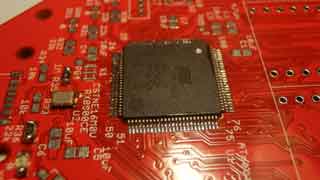

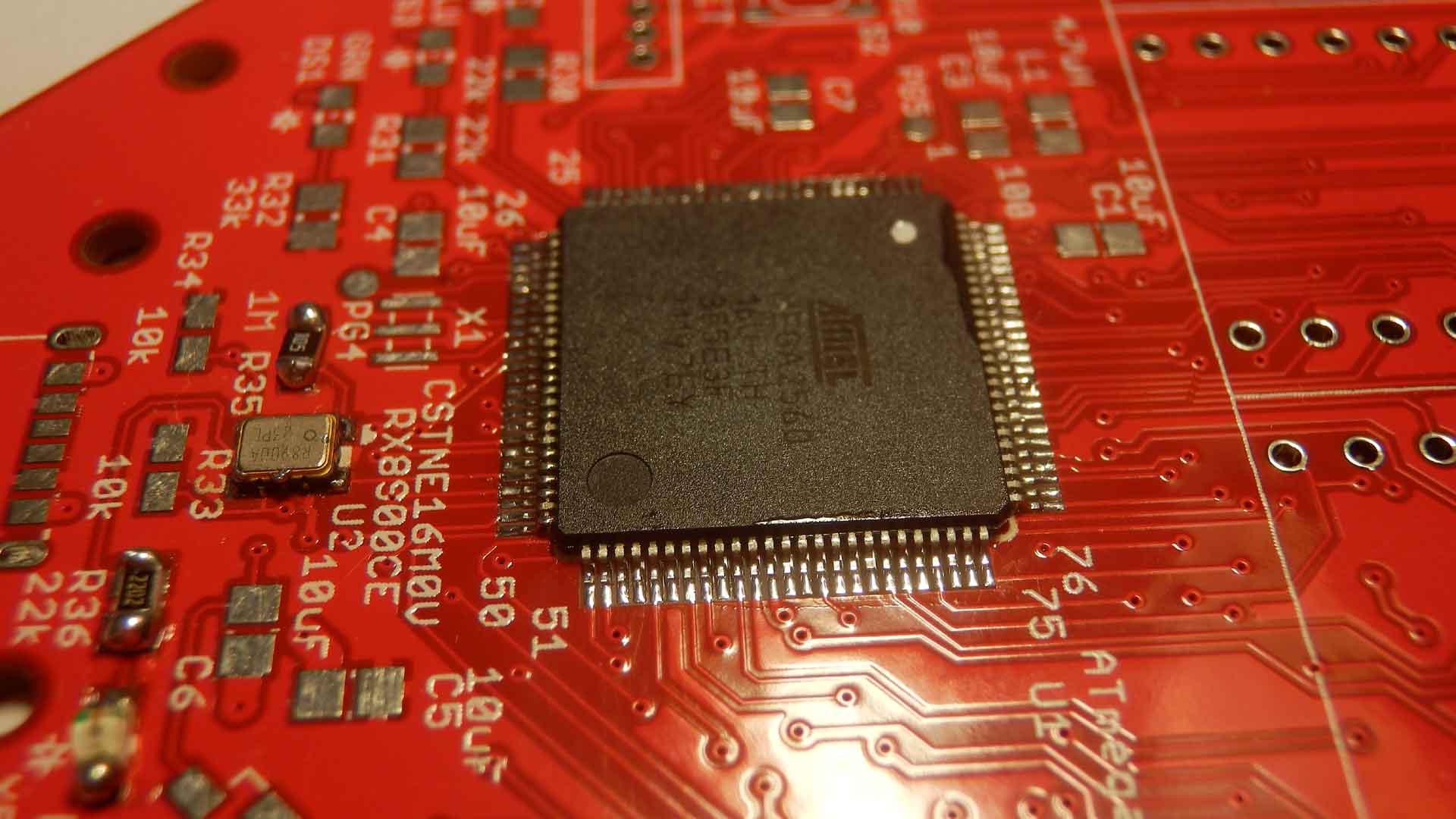

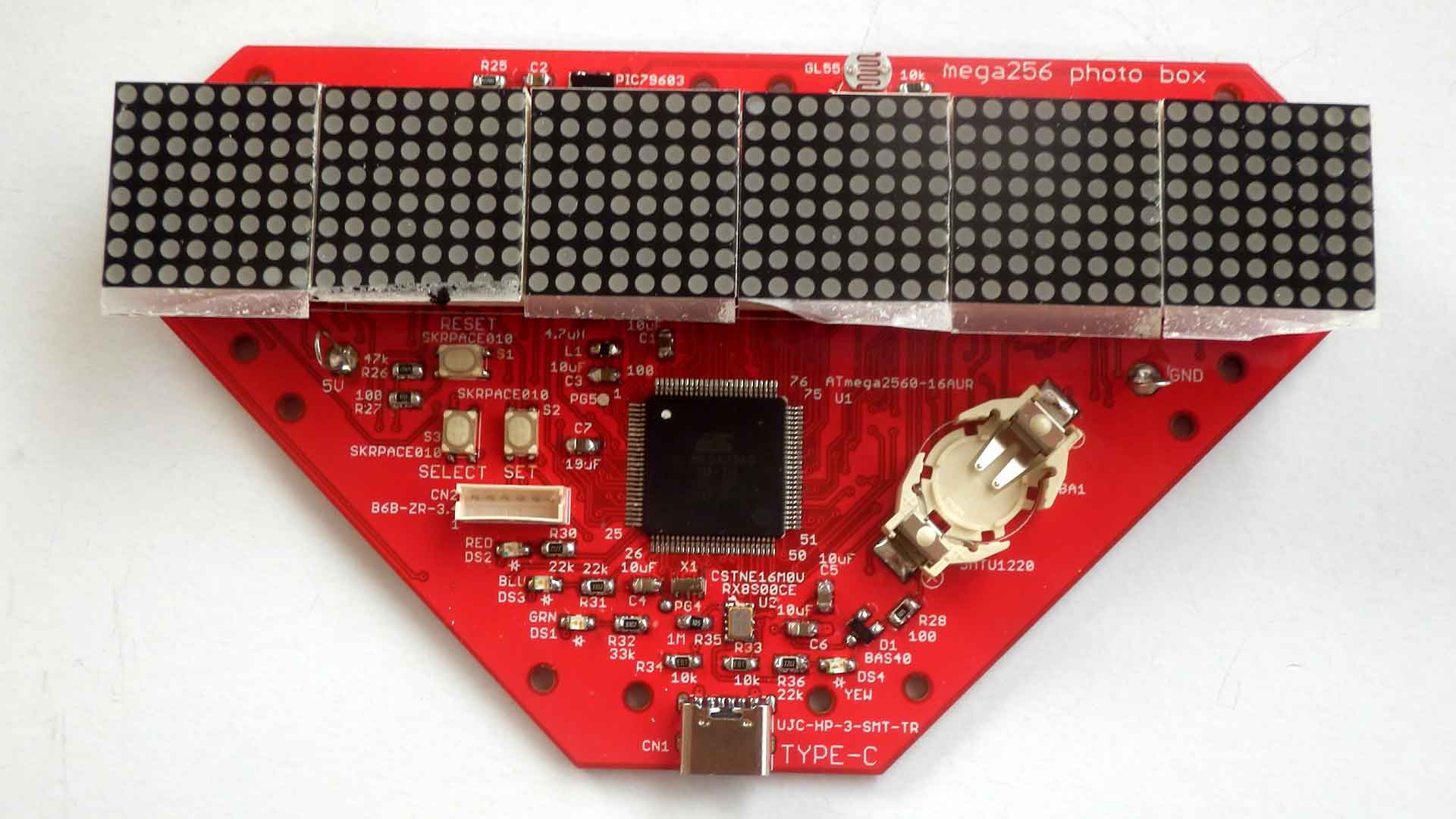

ｍｅｇａ２５６ボードにＣＰＵ（ｍｅｇａ２５６９）をハンダ付けした。
０．５ｍｍピッチの１００ピンなので結構大変だが、ＲＴＣに比べればずいぶん楽に出来る。

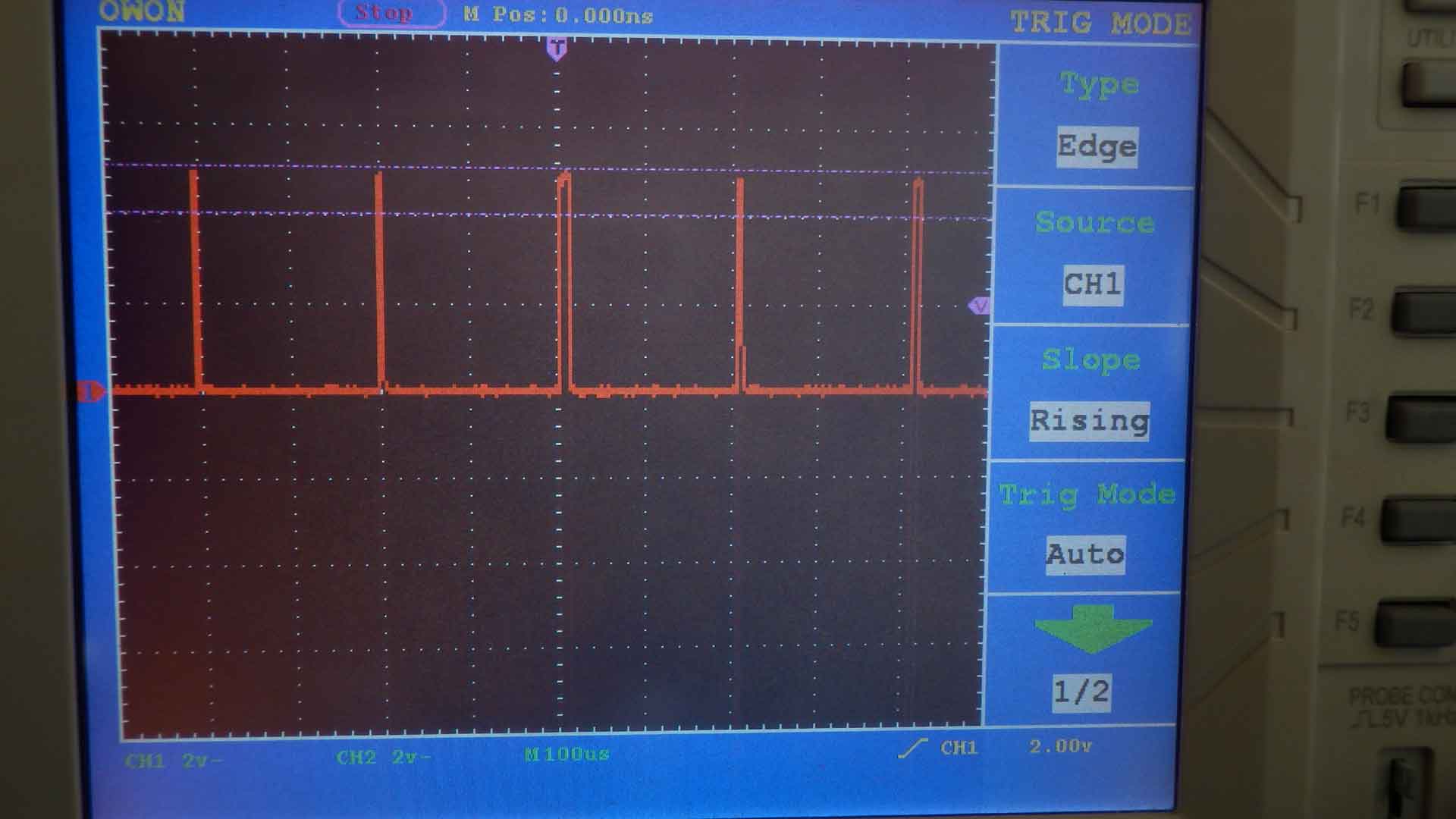

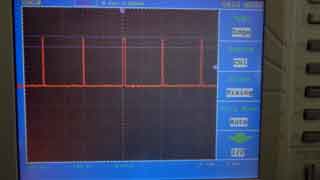

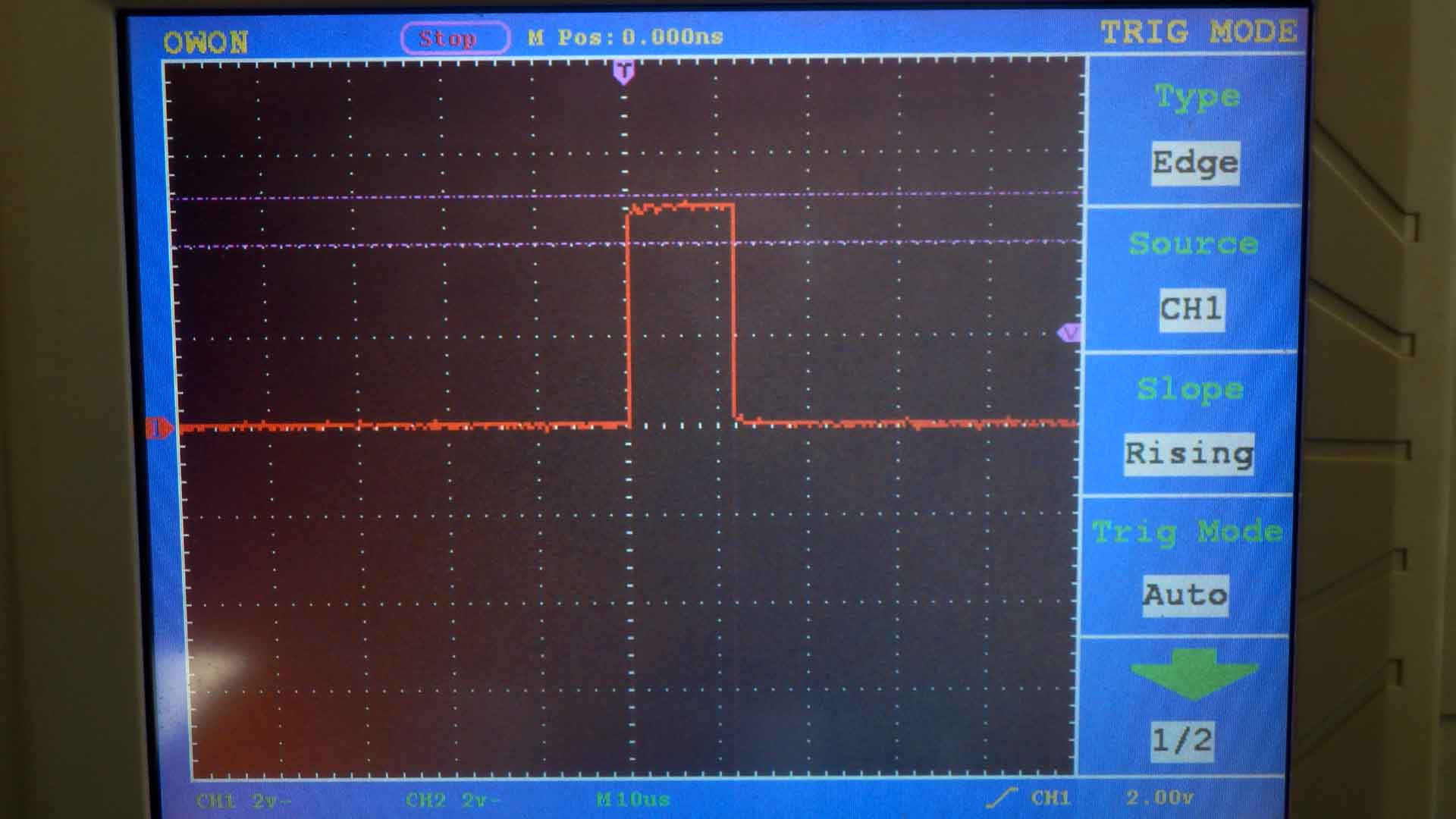

ｍｅｇａ６４ボードで気になっていた２００ｕＳ割込み処理時間を調べてみた。
短い時と長い時が有るが、６ｕＳ～１２ｕＳ位で収まっている。
周期の５％位なので十分短いと判断した。私の感覚としては１０％位までは問題がない。２０％でもほとんど問題無いと思っている。

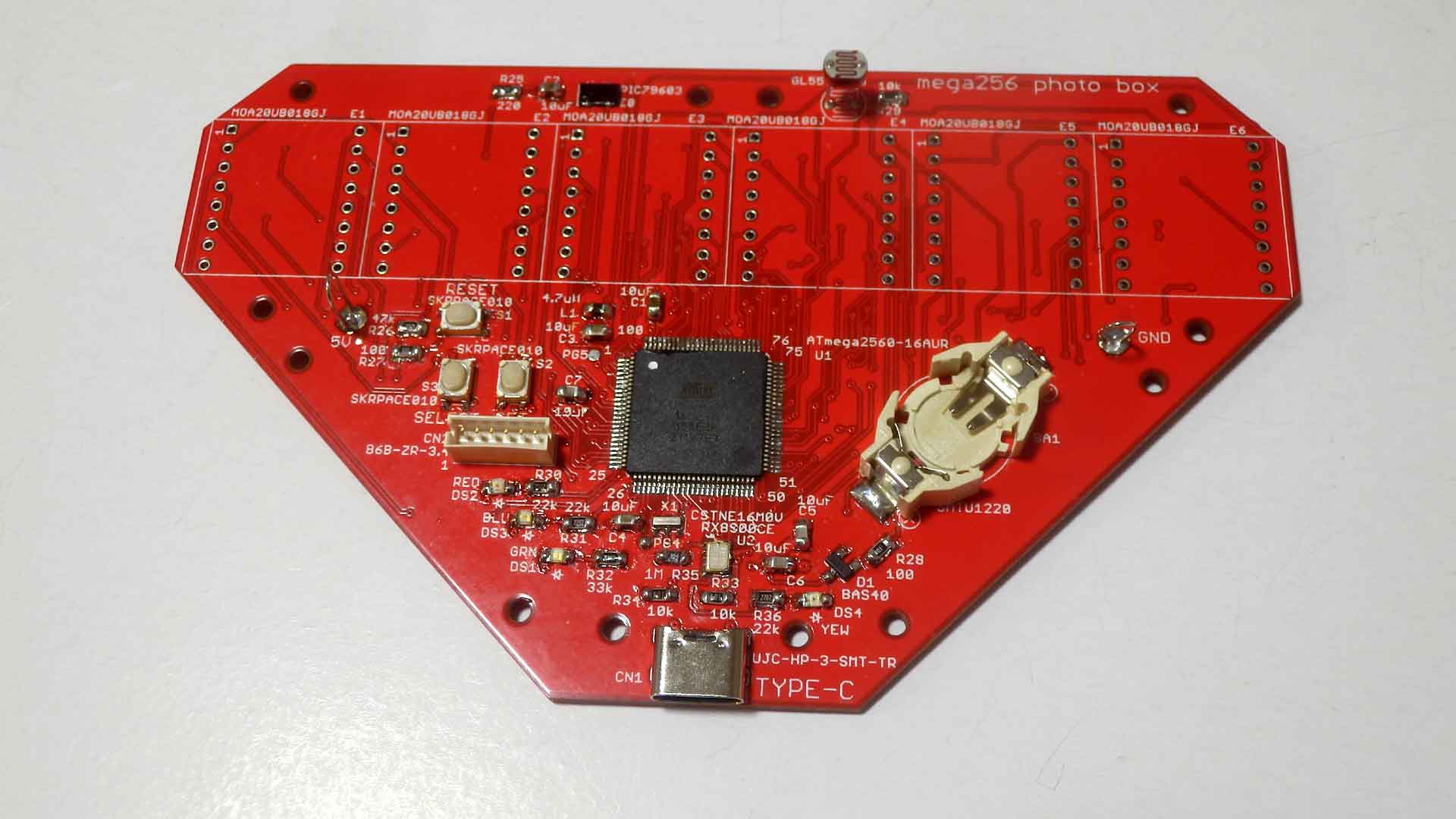

ｍｅｇａ２５６ボードのＩＣ、セラロック、ダイオード類（８ｘ８ドットＬＥＤは除く）は半田付けした。

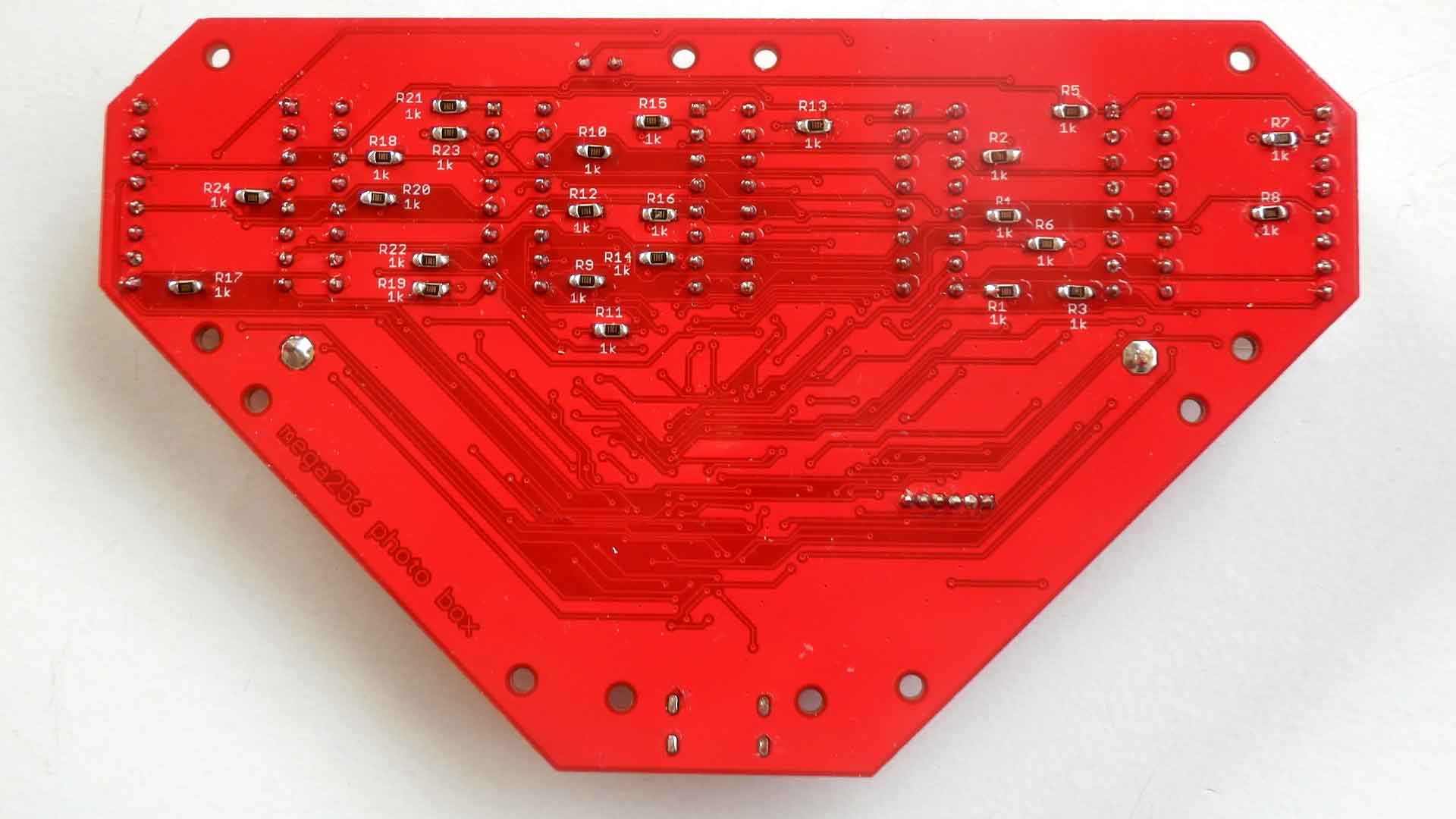

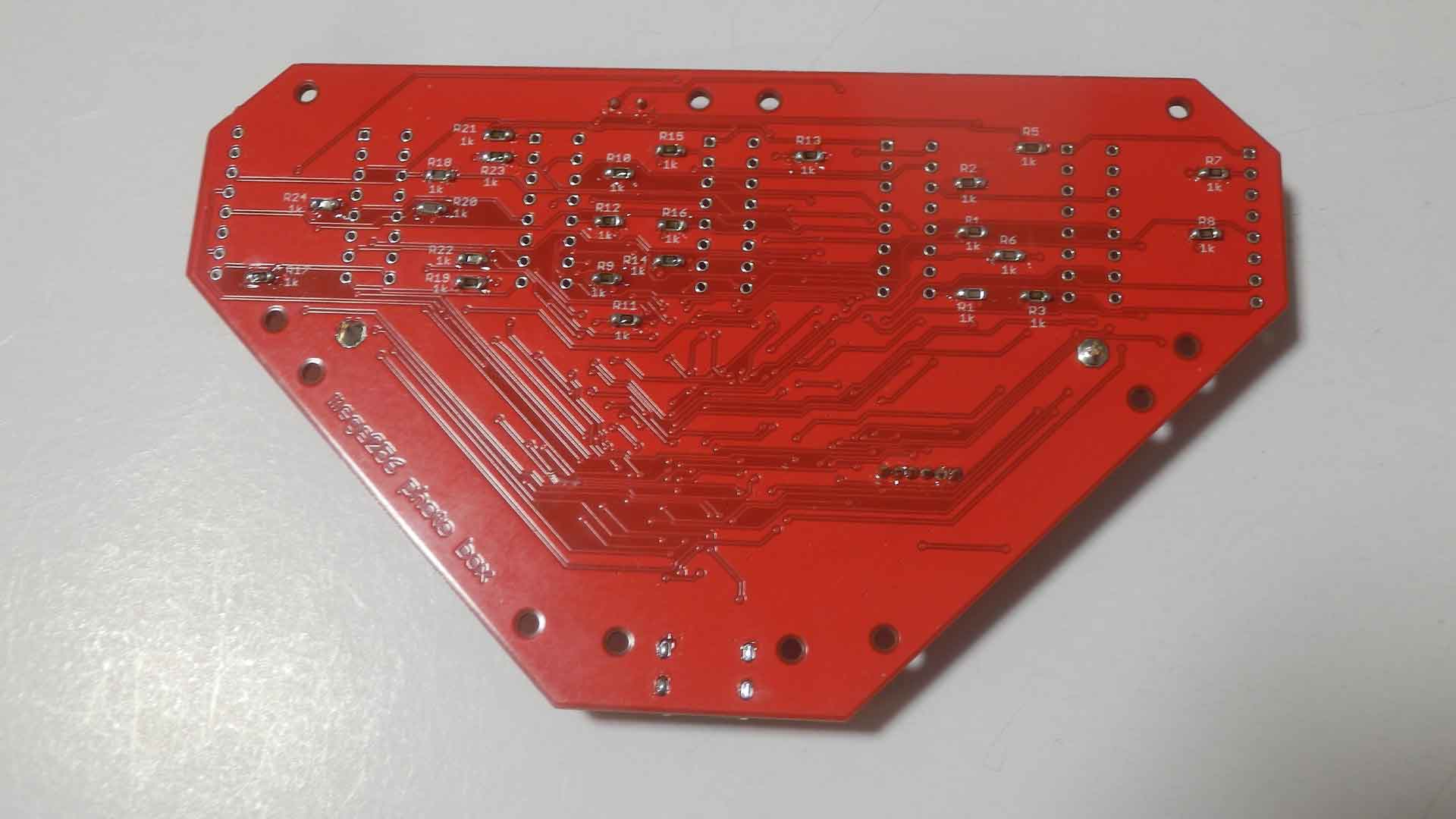

ｍｅｇａ２５６ボードの部品は、８ｘ８ドットＬＥＤを除いて、すべて半田付けした。 （表、裏）
ｔｙｐｅ－ｃのコネクタからの電源も入っている事を確認した。（緑ＬＥＤが点灯）

ＩＳＰを６Ｐコネクタに接続して、ｔｙｐｅ－ｃから電源を入れれば、ｍｅｇａ２５６０のシグネチャーが読めた。 ヒューズビットも読めたので、基本的にはＣＰＵの動作確認できた、ことにする。 （周辺回路の動作はまだ不明）
今日はここまで

８ｘ８ドットＬＥＤを取り付けた。 （表、裏）
ｍｅｇａ６４基板の時に感じたのだが、８ｘ８ドットＬＥＤの間隔がきつきつで、取り付けにくかった。
なので、今度は予め、ＬＥＤの側面をやすりで削ってみたら、すんなり取り付ける事が出来た。
今後は８ｘ８ドットＬＥＤの外形寸法を０．１～０．２ｍｍ位広げる必要が有るだろう。

ｍｅｇａ２５６用のプロジェクトをｍｅｇａ６４のソースをコピーして作った。 アクセスするレジスタのちょっとした違いを直すだけでビルドは出来た。
ビルドが出来ただけで、入出力のポートやビットは合わせていない（単体ＬＥＤとスイッチは合わせた）のでこのままでは動かない。
今日はここまで

ヨドバシに注文したアクリル板（青色透明）が来た。
８ｘ８ドットＬＥＤにかぶせるとコントラストが付いて見やすくなった。（やはりちょっと暗い感じだが）

８ｘ８ドットＬＥＤのポート、ビットを合わせた。Ａ／Ｄ、シリアル通信はそのままで良い。
ビルドは出来たので、ｍｅｇａ６４と同じ動作はできるはず。
ＲＴＣ（ＩＩＣ？）の所でエラーになるみたいなので、強制的に８ｘ８ドットＬＥＤのチェックをする様にして動作させた。
ちょっとおかしい所が有る。

ブロック２のＥ３でＲＯＷ－４，５が光らない。
－－＞ＣＰＵの該当するピンを改めてハンドごてを当てて、
　　　ハンダ付けをやり直したら、点灯した。

ブロック２のＥ４でＲＯＷ－１が　光らない。

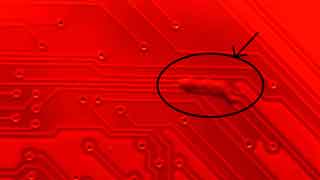

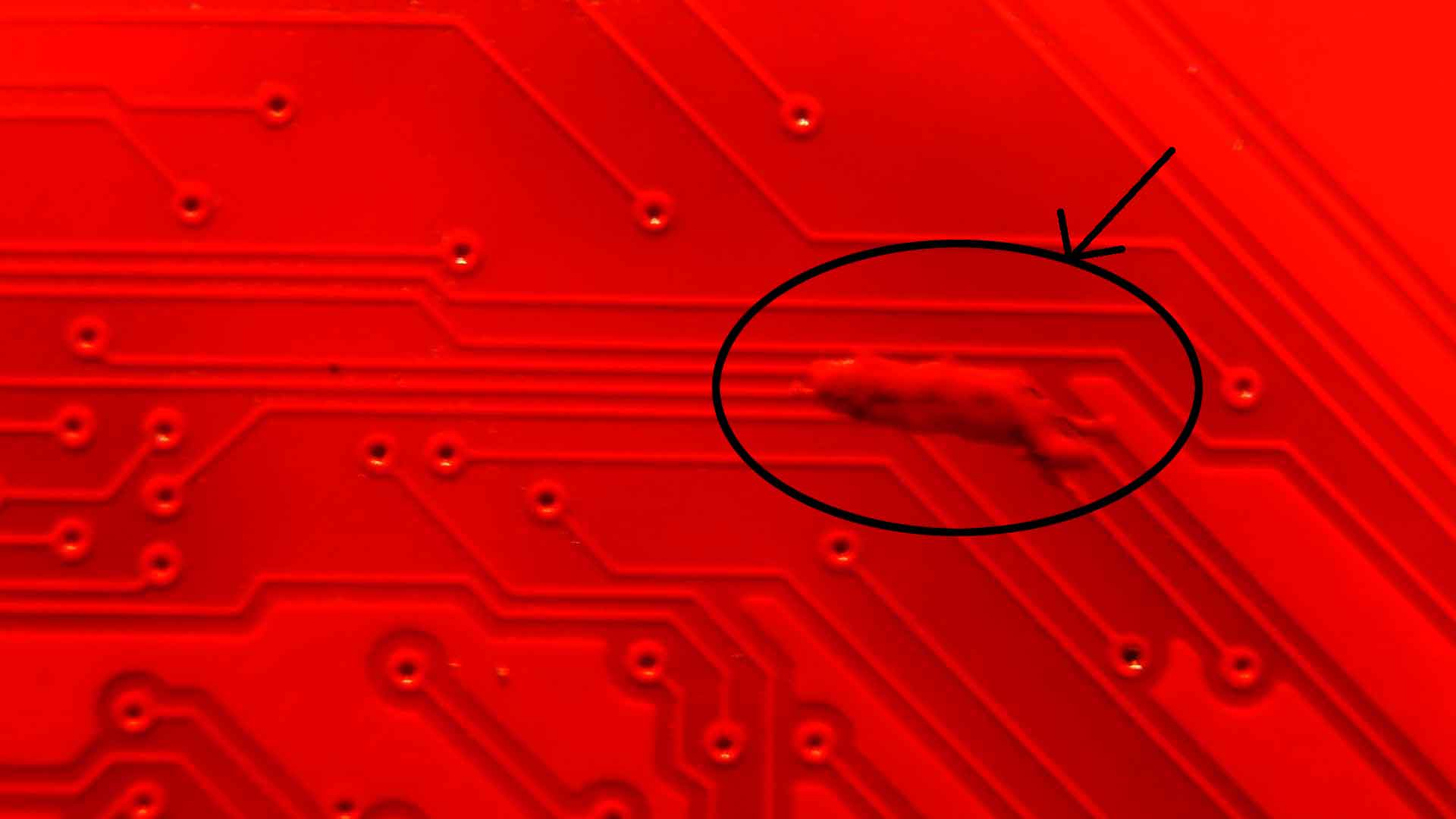

－－＞ＣＰＵの３５ピンから８ｘ８ドットＬＥＤの１３ピンの間のパターンに
　　　何か付いている。何かが盛り上がっていて、パターンが見えない。
　　　この下でパターンが切れているかも．．．．？まだ、わからない

ブロック３のＥ６のＲＯＷ－５、６、７、８が一緒に光ってしまう。
－－＞ヒューズの「ＪＴＡＧＥＮ」にチェックが入っていた。（外し忘れ）
　　　この為、上記ＲＯＷのＣＰＵのピン（９０、９１、９２、９３）が
　　　ＪＴＡＧの動作をしていたようだ。
　　　チェックを外したら表示は良くなった。

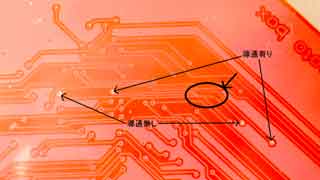

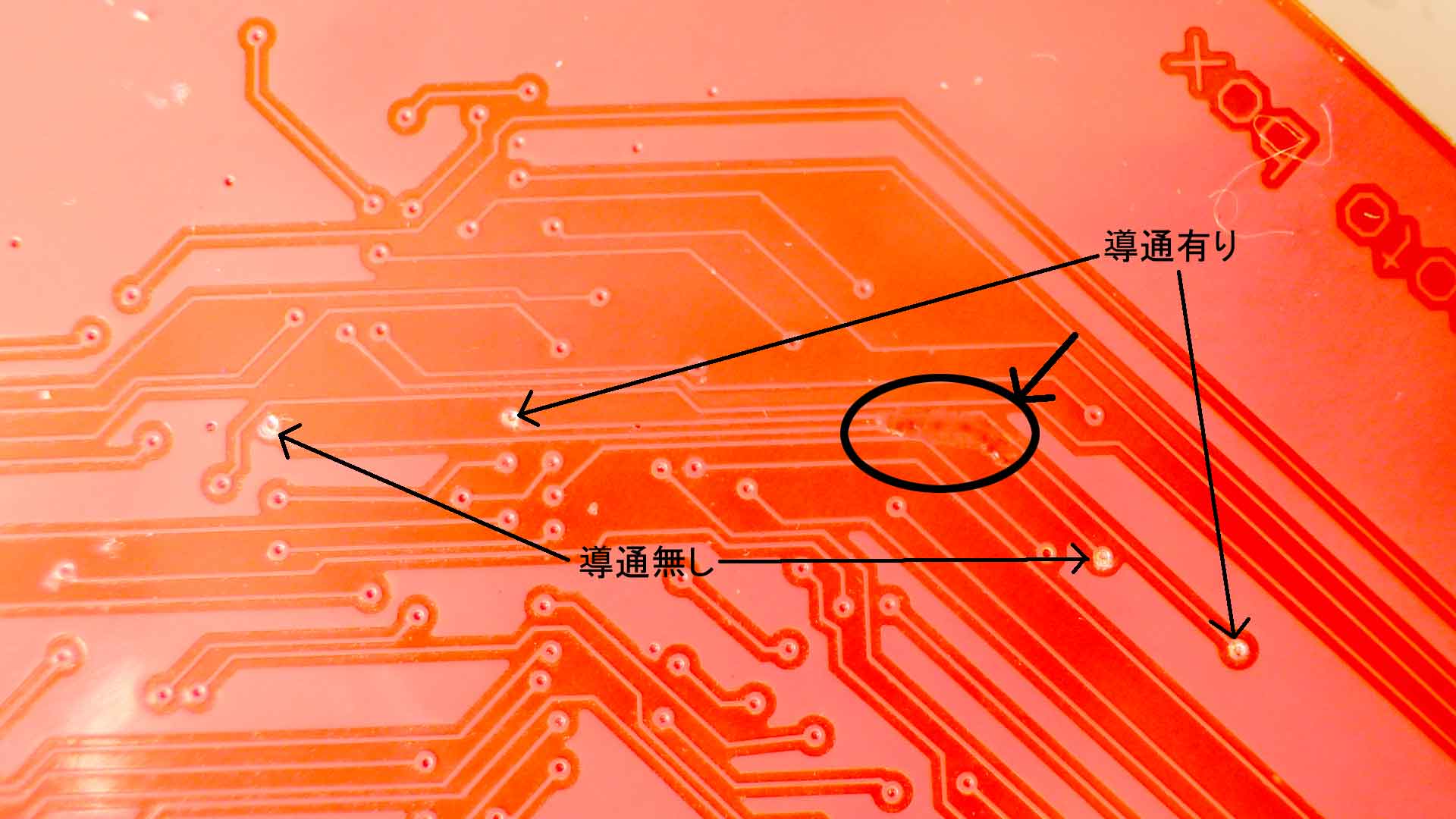

昨日見つけた所の見えなくなっているパターンの導通をチェックしてみた。
ビア部分のレジストを削って、テスターで調べた。
結果は１本は導通無し、もう１本は導通有り、で　互いのショートは無かった。

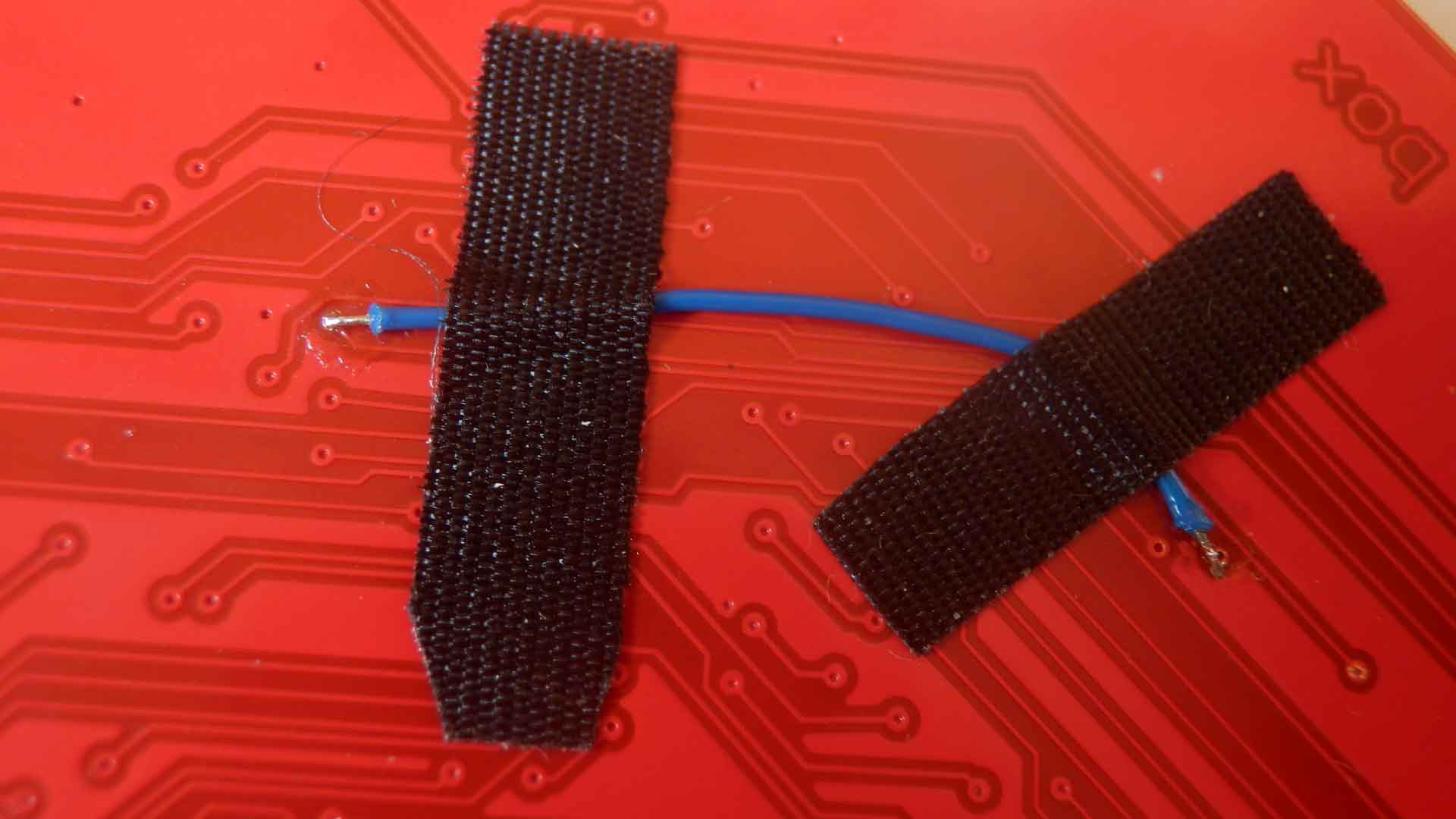

導通無しの所にジャンパー線を追加した。
これで　Ｅ４のＲＯＷ－１が点灯する様になった。

結局　基板のパターン不良だったが、今まで何１０枚も基板を作ってきたが、 Ｅｌｅｃｒｏｗでは初めてだと思う。
以前、Ｏｌｉｍｅｘで作った時にパターン不良が１件出たと記憶している。 こういう事も、有る確率で起きるのだろうが、基板価格を考えたら、 この程度で済んでいるのは　良しとするべきだろう。
しかし、手間がかかる。

ＲＴＣ（IIC?）のエラーをチェックする為に、
ＯＬＥＤを接続できるように４Ｐコネクタを取りあえず付けた。
この状態で動かしたら、ＯＬＥＤの表示は出来たので、ＴＷＩ（IIC）の線は良いみたい。
肝心のエラーは、ＲＴＣの初期化は通っているが、年月日時分秒の読み出しでエラーになっている。
ＲＴＣに関してはここまでで、８ｘ８ドットＬＥＤの表示確認をする

８ｘ８ドットＬＥＤ表示の文字が裏返しの文字になっている。
フォントを９０度回転させるソフトでＤ０．．．７をＤ７．．．０に変える必要が有る。
ｍｅｇａ６４と接続を変えてしまったみたいで、ビット７（６．．．．０）をＲＯＷ１（２．．．．８）に繋いて有る。
と言うか、ｍｅｇａ６４を描く時に変えてしまったのだろう。

８ｘ８ドットＬＥＤ表示の８ドット刻みの表示は正常に出来た。
８で割り切れない所から始まる表示はまだ出来ていない。
ｍｅｇａ６４の時とはビット並びが逆になるのだが、頭がこんがらかって、まだ整理が付かない。

ＯＬＥＤの表示で、スイッチの入力（タイマー割込みを使った物）と、 赤外線リモコンの動作と、Ａ／Ｄ値（明度切替も）は　確認が出来た。

ＲＴＣはＲＸ８９００の端子に半田ごてを当て、再度半田をとかしたら、動くようになった。 ちょっと不安は有るが良しとする。バッテリーのバックアップも良いみたい。
良いと思ったが、２時間ほど電源を切って、再度入れた時に、動かなくなった。
ＯＬＥＤのタイトル表示はするので、多分、ＲＴＣの初期化か、読み出し辺りで、止まった感じ。 また、ＲＴＣは振出しに戻ったか．．．．？
どうも半田付けが怪しいとは思う。自信が無い。
本来の足に着くパターンの手前のレジストのかかった所をナイフで削って、 強引にそこを含めて半田付けをしてみたら、ＲＴＣに正常にアクセスでき始めた。
半田付けをしたので、暖まって接触しているだけかもしれないので、 ２時間ぐらいおいて、冷めても大丈夫なら良しとしよう。 ついでに２時間位の停電補償も確認する事にする。 －－＞７時間半だが、再度電源ＯＮで、ＲＴＣの時刻を読めて、遅れ進みも無しで表示出来た。 　　　これでＲＴＣは良しとする。

後は　８ｘ８ドットＬＥＤ表示の動作が残った。

８ｘ８ドットＬＥＤ表示の動作が出来た。８で割り切れない所の表示も出来る様になった。

曜日を８ｘ８ドットＬＥＤに表示する様にした。８で割り切れない所の表示も出来る。

ｍｅｇａ６４用もｍｅｇａ２５６用と同じレベルで曜日を８ｘ８ドットＬＥＤに表示する様にした。

ｍｅｇａ２５６用は　年月日と時分秒の８ｘ８ドットＬＥＤに表示は出来た。
その他はまだ完全には出来ていない

ｍｅｇａ２５６用は　動作が出来上がった。
曜日時分表示と時分秒表示の様に、曜日を表示するモードとの切り替えは ＳＥＬＥＣＴスイッチの長押しで行う事にした。
電源ＯＮ時の両スイッチの同時押しは、ＬＥＤのスタティック表示チェックになるようにした。
ＯＬＥＤを外しても表面上の動作に問題は無い。
これでｍｅｇａ２５６用は良しとする。

ｍｅｇａ６４用もｍｅｇａ２５６用と同じ動きになった。（多分）
細かい所に動作のチェックはまだだが、
取りあえず、ｍｅｇａ６４用は良しとする。

ｍｅｇａ６４用で、曜日表示の時分に　ドット表示の秒表示が出来る様にした。
曜時分の時、ＳＥＴスイッチを短く押して離すとドットの秒表示をする様にした。もう一度押せば秒表示なしに戻る
ｍｅｇａ２５６用はまだ変更していない。

ｍｅｇａ６４とｍｅｇａ２５６を並べて動かした時、ｍｅｇａ２５６の方が動作が速い感じがする。
ＬＥＤの一秒ごとの点灯時間など。Ｔｉｍｅｒ２の設定は大丈夫か？
－－＞Ｔｉｍｅｒ２の設定が間違っていた。修正したら、ｍｅｇａ６４と同じ感じになった。

ｍｅｇａ２５６用も、曜日表示の時分に　ドット表示の秒表示が出来る様にした。（ｍｅｇａ６４と同じ）
ｍｅｇａ２５６用プログラム（旧１）
ｍｅｇａ６４用プログラム（旧１）

これで基板は完成したとする。
２種類を作った感想としては、
ｍｅｇａ２５６用の方がスッキリしているが、ＯＬＥＤが無いのが残念。
それとｍｅｇａ２５６の価格が高いのも残念。
ｍｅｇａ６４は電池が無いのが残念。チェックなどをする時に電池が有れば、２～３日経過しても時計合わせの必要が無い。 数分の電源ＯＦＦは問題無いので、動かし始めたらこれでも良いかもしれないが、電池の方が気分的に楽。
プログラム書き込み時にスイッチを動かすのはやはり面倒。

ｍｅｇａ６４回路図の赤訂正（旧１）と、
ｍｅｇａ２５６回路図の赤訂正（旧１）をした。

次に同じ様な物を作るとしたら、
ｍｅｇａ２５６０で８ｘ８ドットＬＥＤはＲＯＷコモンにして、ＯＬＥＤを付けたい。
ＲＴＣのパターンは修正して外側に少し長くしたい。

この後は　箱の設計をする事になる。

プログラムは取りあえずは出来たが、６４用と２５６用の２系列有るのは、 今後のメンテナンスを考えると良くない。
１本にしたい。せめて、＃ｉｆｄｅｆ切換でも良いから何とかできないだろうか。
ＰＧ４が両方とも空いているので、それを判別信号として使うか、 それとも、ＰＧ５はｍｅｇａ２５６０にしか無いので、その信号を使うか、で、 プログラムが動いてから、判別してハードに合わせる事は出来そう。
違う所はハードが違うので有って、論理的な物は同じになる。 ハードにしても、ＩＩＣ関係、シリアル関係、Ａ／Ｄ関係は同じで、 タイマーも初期設定がちょっと違うだけで、 違う所は、スイッチ、単体ＬＥＤ、８ｘ８ドットＬＥＤになる。

共通化の試しで、ｍｅｇａ６４のソースをコピーして、ｍｅｇａ２５６０として ビルドしてみたら、Ｔｉｍｅｒ２の設定でレジスタ名の違いでエラーが出てしまった。 データシートをよく見たら、Ｉ／Ｏレジスタのアドレスが違っている。 これでは、動作中に６４と２５６０を切り替える事は出来ない。
ソースは共通にして、プロジェクト名（ターゲットＣＰＵ）を違えて２つ作って、 ＃ｉｆｄｅｆで切り分けるのがやっとだろう。

ＣＰＵがｍｅｇａ６４用のプロジェクトでは、
＃ｉｆｄｅｆで切り替える物のｄｅｆｉｎｅとして、コンパイルのオプションで"-Dcpu64"を追加する。
ＨＥＸファイルは"pr_mega64_photo_box.hex"をdefault64のフォルダに作るように指定する
ＣＰＵがｍｅｇａ２５６０用のプロジェクトでは、
＃ｉｆｄｅｆで切り替える物のｄｅｆｉｎｅとして、コンパイルのオプションで"-Dcpu2560"を追加する。
ＨＥＸファイルは"pr_mega2560_photo_box.hex"をdefault2560のフォルダに作るように指定する

ソース上では、#ifdef cpu64 と #ifdef cpu2560 で　動作を切り分ける事にする
１つのフォルダにプロジェクトを６４用と２５６０用を作って、ｈｅｘファイルを作るフォルダも二つ作った。
２つのプロジェクトでビルドは出来たが、実際には書き込んでいないので、動作が正常化はまだわからない。
今日はここまで

それぞれの基板に書き込んで、動作を確認した。今の所問題は無く、表面上は同じ動作をしている。 ｍｅｇａ６４、２５６０共用プログラム（旧２）
このソースファイルは、２つのプロジェクトで共用し、 夫々のプロジェクトのコンパイルオプションで６４用は"-Dcpu64"を、２５６０用は"-Dcpu2560"を指定する。 そして、実行ファイル（ＨＥＸファイル等）も、別の名前になるように、夫々のプロジェクト内で指定する。

ｍｅｇａ６４用で書き込み時と動作時の切り替えスイッチが有るが、これが結構面倒。
ケースの設計でもそれ用の穴を空けなければならないので、無くしたい。
ＰＧ４が空いているので、今出力しているＰＢ１の信号をＰＧ４に出力する。 ＰＢ１は入力のままにして、 プログラム書き込みのＳＣＬに常に接続する。
この様にすれば、切り替えの面倒な手間が省ける。 但し、緑色ＬＥＤとしての処理が残っているので、それは削除する必要が有る。

1. 曜日表示時を電源オンで何も操作をしないで行いたい。
2. 曜日表示時の秒表示をを電源オンで何も操作をしないで行いたい。
3. 上記の２つの機能（曜日表示有モードと無モード、曜日表示モードの秒表示の有無）を、 それぞれ選択して記憶したい。

電源ＯＮ時のタイミング（ＯＬＥＤにタイトル表示をした時点、３つＬＥＤが点灯して、消えた時点）で、 ２つのスイッチを見て、ＳＥＬＥＣＴが押されていたら、曜日表示の有無の選択になり、 ＳＥＴが押されていたが、曜日表示モード時の秒表示の有無の選択とする。
なお、両方のスイッチが押されていたら、スタティック動作の８ｘ８ドットＬＥＤの１ドットずつの表示を行う。

アクリルケースの設計は、ＥａｇｌｅのＢＲＤファイルとしては出来た。
これをＥｌｅｃｋｒｏｗに注文する時はＤＸＦファイルに変換した物と、 外形寸法を書き入れたＰＤＦファイルを、圧縮する必要が有る。

ｍｅｇａ６４用で書き込み時と動作時の切り替えをやめる為に、プログラムとジャンパーを追加した。
ちょっと見はうまく動いている様だが、よく見るとブロック２のＲＯＷ２ドットがチラついている。
まだ、原因がわからない。
今日はここまで

考えた結果、チラつく原因はＰＯＲＴＧが　赤ＬＥＤ、青ＬＥＤの出力も行っているので そのＬＥＤを操作するタイミングと８ｘ８ドットＬＥＤの表示タイミングが合致すると、 ブロック２のＲＯＷ２の信号が正常に出力されない事が有る。
試しにメインループ内の赤ＬＥＤと青ＬＥＤの操作をやめたらば、ちらつきは無くなった。
なので、原因が分かったので、対策としてどうするかだが、

1. ビジーフラグを作って、赤ＬＥＤ、青ＬＥＤの操作の前後でフラグの操作を行い、 割込み内ではそのフラグを見て、８ｘ８ドットＬＥＤの表示をパスする
2. 赤ＬＥＤ、青ＬＥＤの操作の前後で割込み禁止、割込み可を行う
3. メインループ内では、直接の赤ＬＥＤ、青ＬＥＤの操作を行わず、リクエストを立てて、実際の操作は割込み内で行う

それぞれを検討すると

1. 表示のパスは、１列の表示時間が一回の割込み分伸びる事になり、表示輝度の変化が起きてしまう。 ちらつきまで行かなくても、何となくおかしさがわかるのではないか。
2. 割込み禁止は、動作上も問題は無いように思うが、 いろんな所に割込み禁止の操作をするのは、今後の変更などを考えるとやりたくない。 煩雑になる。
3. ＬＥＤ操作を割込み処理内のみに限定するのは、ちょっと面倒くさいが、 処理としては統一されるので、今後の変更などを考えると良いと思う。 しかし、割込みが入る前のＬＥＤ処理と変える必要が有るのが、分かりにくいし、面倒になる。

ＬＥＤ操作を基本的に割込み処理中に限定する。
割込みが無い時のＬＥＤ操作は、電源ＯＮ時の点滅だけなので、そこだけを除外すれば、処理は簡単になるので
－－＞プログラムは修正した。ｍｅｇａ６４用と２５６０用の２つの基本的な動作は確認した。

アクリルケースの加工で、ＯＬＥＤの角穴と、プログラムインストール用のコネクタの角穴を追加したい。
何か有った時に、ケースから外さないと何も出来ないのは大変なので。

• 一番上と一番下のアクリル用ファイル
• 中間のアクリル用ファイル
• 側面のアクリル用ファイル
• ＬＥＤのフィルターのアクリル用ファイル
• 注文する時の寸法等の覚え用ファイル

Ｅｌｅｃｒｏｗに４種類のアクリル注文した。来週には来て欲しいと思っているが、どうなるか？

１月１１日の追加したい動作に修正した。
電源ＯＮ時のタイミング（ＯＬＥＤにタイトル表示をした時点、３つＬＥＤが点灯して、消えた時点）で、 ２つのスイッチを見て、ＳＥＬＥＣＴが押されていたら、曜日表示の有無の選択になり、 ＳＥＴが押されていたが、曜日表示モード時の秒表示の有無の選択とする。
なお、両方のスイッチが押されていたら、スタティック動作の８ｘ８ドットＬＥＤの１ドットずつの表示を行う。

追加で、ＲＴＣのデータが壊れていたら（ＲＴＣの電源が完全に切れた）、時計の設定から始める様にした。 プログラムは変更したが、まだ動作の確認はしていない。

ＲＴＣのデータが壊れていた時に、強制的に時計設定に入る件は、
設定の関数の所で、以前にキー入力が無いので、キー入力なしのタイムアウトですぐ抜けてしまっていた。 これを修正して、ｍｅｇａ６４用で動作を確認した。
ｍｅｇａ２５６０用でも動作確認できた。

昨日注文したアクリルの状態が「in production」になったので、図面に問題は無かったのだろう。 後は　待つだけ

１月１６日と１８日に修正した箇所で、
電源ＯＮからの曜日表示と、曜日表示時の秒表示を　選択している時のＯＬＥＤの表示を追加した。
それに、ドット表示のチェックを行っている時のＯＬＥＤ表示も追加した。
ｍｅｇａ６４、２５６０共用プログラム（旧３）

Ｅｌｅｃｒｏｗから発送したとのメールが来た。
実際は、２０日の午後に発送しているみたい。まだ、日本に着いていない。
今週到着は確実。

日本に到着したが、関空だった。そこから佐川で来るようだ。
明日かな？　明後日かな？

アクリルが届いた。袋の伝票が今までと違ってさっぱりしている。
袋の中の箱もＥｌｅｃｒｏｗの正式な物みたい。
中の保護材などは今まで通りで、 図面ごとに分かれて固められている。
出来上がりも見た目は良い感じ、以前のみたいに穴を空けた所が曲がっている様な事も見た目では無い。
一番上と一番下のアクリル
中間のアクリル

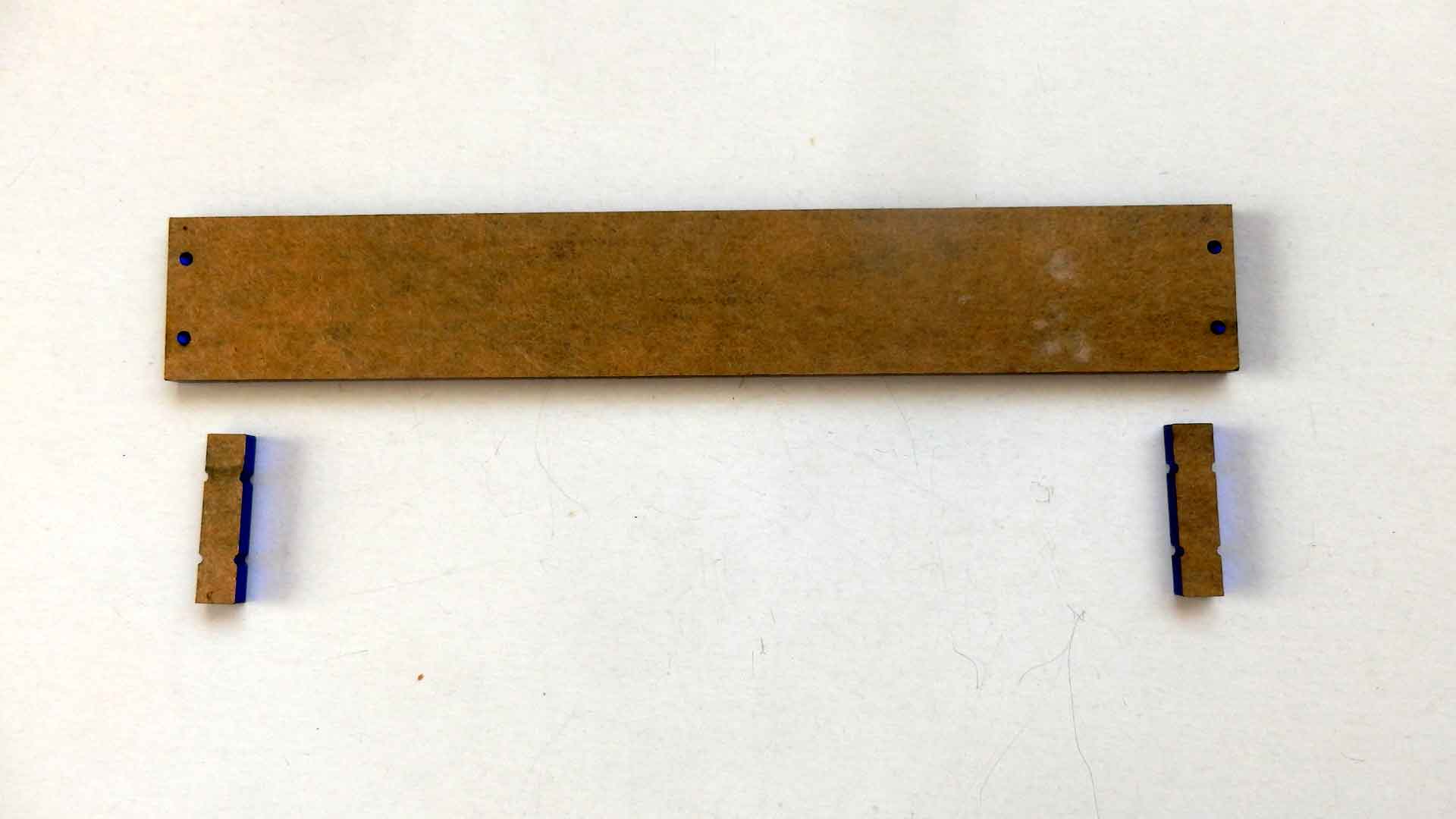

側面のアクリル
ＬＥＤのフィルターのアクリル
８ｘ８ドットＬＥＤ用の青色透明フィルターの見え方も良い感じ。
後はタップなどの追加工をしなければならない。その時に穴径など大丈夫か？

青色透明のＭ１．４用の穴を空けてタップは立てた。後はＭ２のタップ立が有る。
今日はここまで

側面１のＭ２のタップと 側面２のＭ２のタップを立てた。

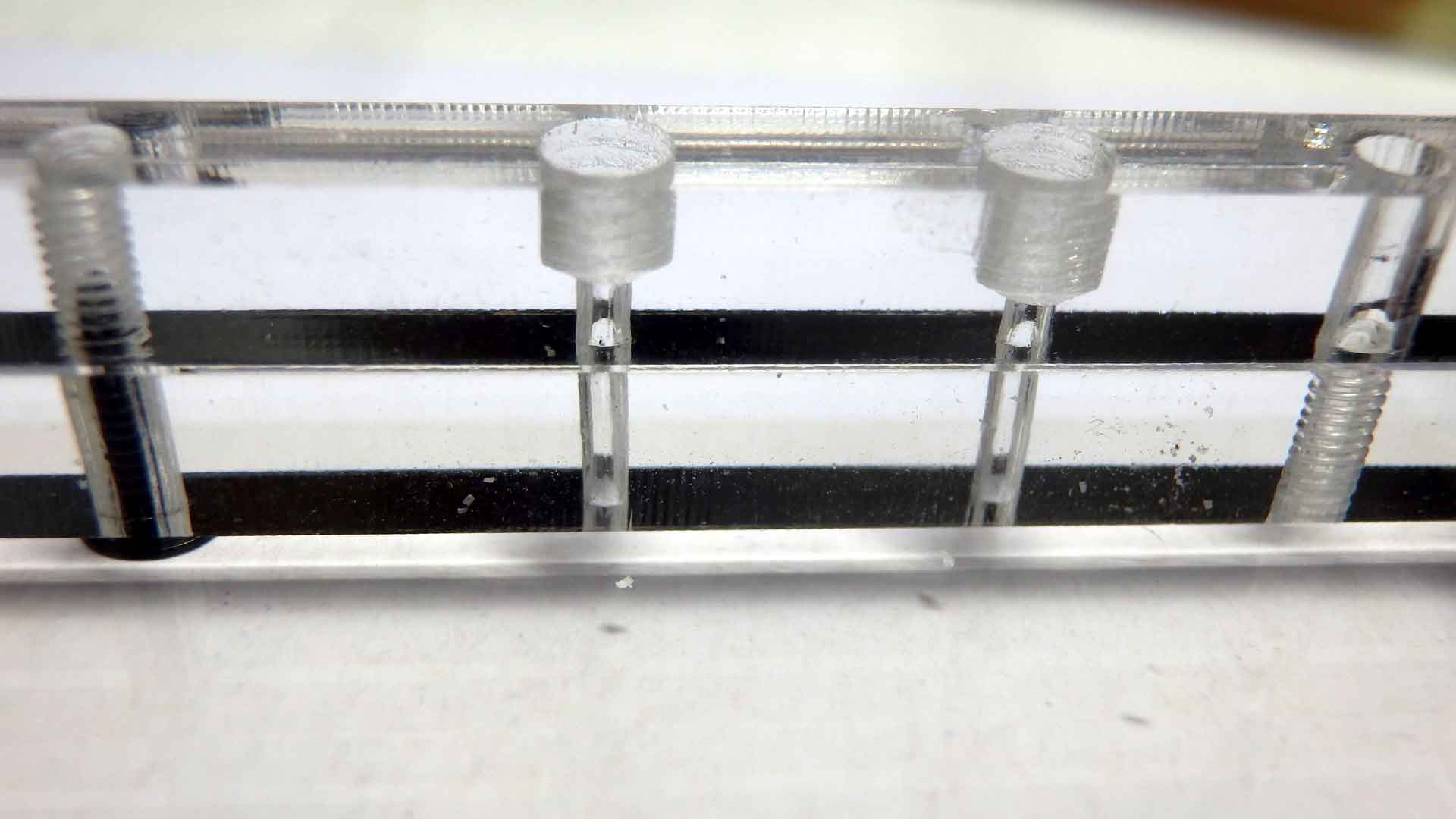

青色透明を止める為のＭ１．４の頭を逃げる為、側面アクリルの該当する所にザグリを入れる。 最初から、この位置には１．０Φの穴があいているので、 そこの所に３．０Φのドリルでザグリを入れた。
基板は入れずに、組み立てた。 思ったより大きいと感じたが、はがきサイズを入れるので必然的にこの大きさになるのだから、 上手く出来た事になる。

５ｍｍ高のスペーサーを中段アクリルに取り付けて、 そのスペーサーにｍｅｇａ２５６用の基板を取り付ける事にする。 Ｃｄｓが当たって、上手く止まらないので、Ｃｄｓの高さを下げて、無事基板は付けられた。
下面のアクリルを取り付けて、ＵＳＢＴｙｐｅ－Ｃを挿し、動作を確認する。

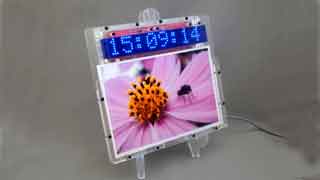

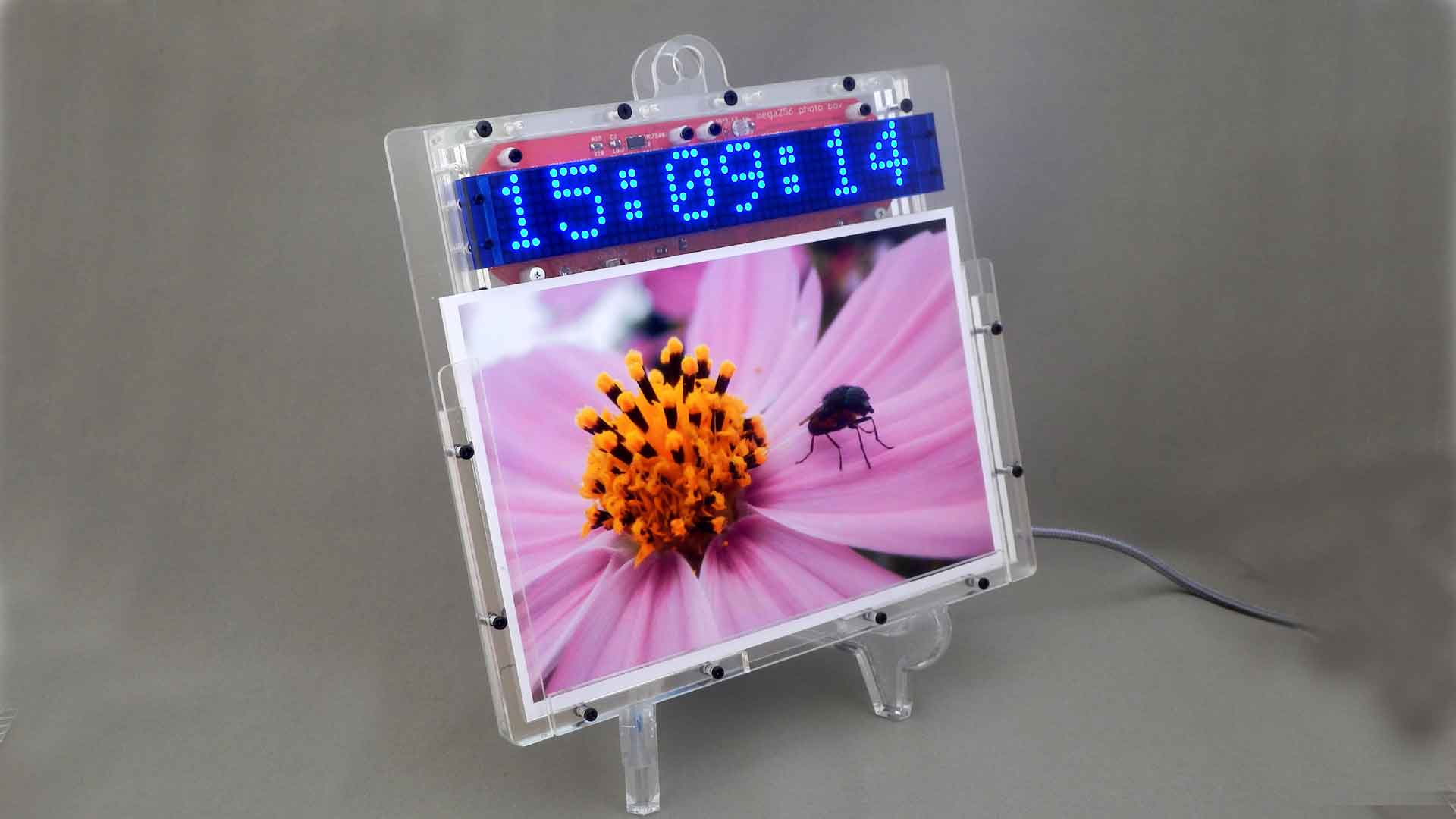

早速、はがきサイズの写真を入れて、壁にぶら下げてみる。下面に穴にぶら下げる感じになる。 中段の穴は無くても良かったかもしれないが、今の所邪魔ではない。

６４用基板をもう一つのアクリルに取り付けた。取付は問題なく出来たが、 下面のアクリルがＴｙｐｅ－Ｃコネクタに当たる。ジャックには０．１～０．２ｍｍだと思うが、 プラグの方が完全に当たってしまうので、下面のアクリルは逃げのカットが必要になった。 カットを追加工して、無事６４用基板の物も組み上がった。

直接関係は無いが、Ｅｌｅｃｒｏｗの青色透明アクリルと、 ヨドバシで購入した青色透明アクリルは、見え方がほとんど同じだと思う。

使ってみて感じた事だが、昼間の明るい所での青色は、ちょっとしゃれた感じで悪くないのだが、 夜の真っ暗な部屋で、青色が光っていると、不気味とまで言わないが、良くない感じかする。 真っ暗になったら、消灯しても良いのかもしれない。
これを使う所は、机の横を考えていて、遠くからこの時計を見て、時刻を知ろうとは思わない、 それには、別の時計が有るので、この時計が光っている必要は無いと思う。

青色がちょっと問題なので、今まで普通に使っていた赤色（オレンジ色）を探してみたが、 同じ大きさでＣＯＬ－アノードの物があまり無い。特にこの大きさ（２０ｘ２０ｍｍ）
秋月に有るが明るさが格段に暗い。ｍｃｄで１／６位、なので多分これを設計する時に止めた物だと思う。
ａｉｔｅｎｄｏに有ったが、明るさ（ｍｃｄ）がわからない。 以前ａｉｔｅｎｄｏで買ったと思う型番の違う物（メーカが違って、ＣＯＬ－カソード）をテスターで光らせると、そんなに暗くない。
なので、買うとしたらａｉｔｅｎｄｏの７０８８ＡＳになるだろう。
赤色を使うとなったら、青色透明のアクリルを赤色に作り直す必要がある
今更ながら８ｘ８ドットＬＥＤは、流行らないのだと感じた。ニキシー管よりはましだが。

ＬＥＤを交換するより、周りが完全に暗い時は消してしまうか、
うっすら点灯するぐらいにしたい。
処理方法としては、２００ｕＳ割込みの中で始めに８ｘ８ドットＬＥＤの処理をしているが、 真っ暗になったら、割込みの終わりで８ｘ８ドットＬＥＤの消灯処理を行う事にする。
つまり、２００ｕＳ毎に割込み処理時間（１０ｕＳ位？）だけ８ｘ８ドットＬＥＤを点灯する事になる。
結果的に、暗い時なので元々１／４した点灯していないので、１２．８ｍＳに一回しか点灯していない。 なのでｄｕｔｙ約１０／１２８００と言う事になる。
見た目は良いと思う。ｍｅｇａ６４、２５６０共用プログラム（旧４）

上位桁ゼロサプレスを行う事にする。
時分秒、曜時分、曜時分秒の時表示と、曜月日の月表示をゼロサプレスした。
時分秒の時表示を見た時、ちょっと違和感を覚えたが、ずっと見ているとそれ程でもないので取りあえずサプレスする事にした。
時刻設定の時はゼロサプレスをしない。ｍｅｇａ６４、２５６０共用プログラム

取扱説明書（旧１）を作った。
これで完成とする。

最終的なｍｅｇａ６４回路図の赤訂正と、
最終的なｍｅｇａ２５６回路図の赤訂正をした。

取扱説明書に書き間違いが有ったので修正した。
