- 発想 ２０１６年５月２６日
- ４桁のニキシー管時計を考えていたが、ニキシー管部分だけを変更して ドライブ部分までは共通にすれば 色々なニキシー管が使えるので面白いと思った。
- 構想 ２０１６年５月２６日
- ５月２６日
基本は４桁のニキシー管時計で ６桁に変更して 表面実装部品を使って小さくしたい
- 実装についての考え
- ５月２６日
６桁ドライブの基板サイズと同じくらいにしたい。
ニキシー管部分と重ねて実装したいが並べるとか ニキシー管基板９０°立てるのも良いかもしれない。
- ５月２６日
３５ｘ８５ｍｍの基板にする。
ドライブ基板と同じ大きさで積み重ねる方式で考える。
- 現状
- ５月２６日
ＩＮ－２が６本 ある
- ５月２９日
回路図は書いてみた。基板図はまだ
- ７月８日
最終的に表示回路と基板図は書いた。
- ９月２日

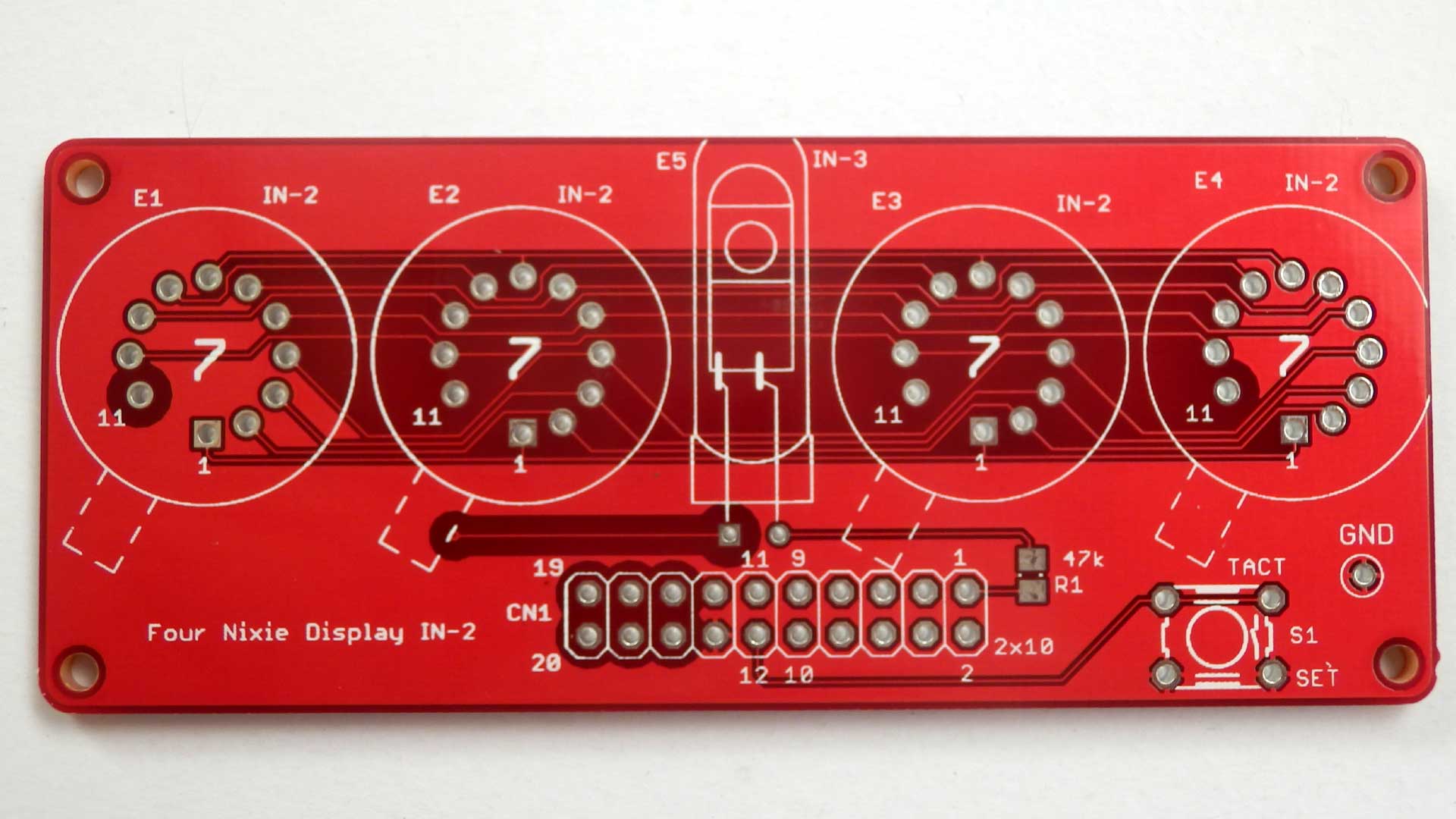

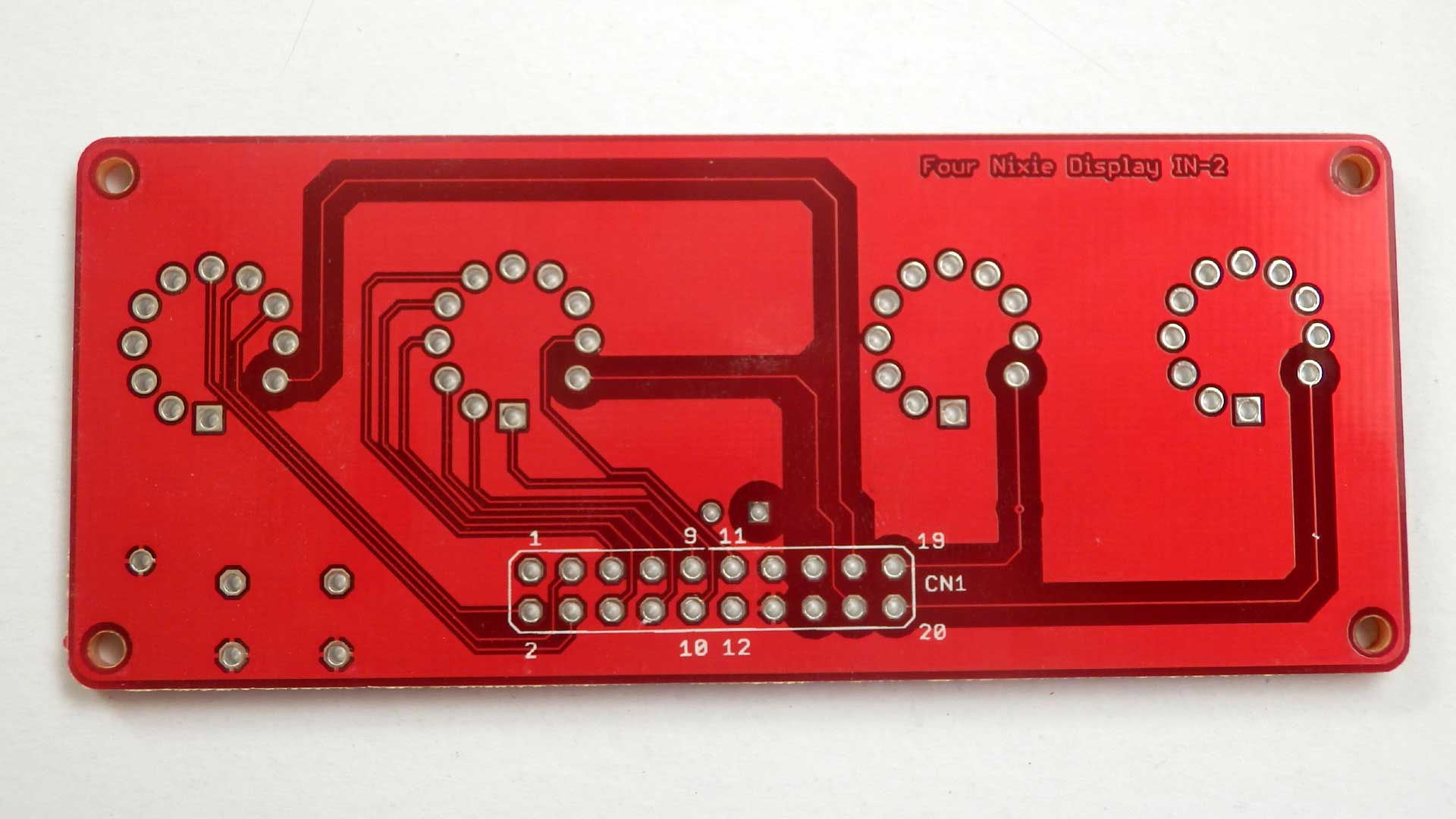

基板をマジックアイ、デカトロン、他のニキシー管表示部、ニキシー管ドライブ部と一緒に頼んだ。
- ９月７日
基板が到着した。マジックアイの所でも書いたが 土日を入れてこの速さは驚く。まだ組立の準備が出来ていない。
- ９月１９日

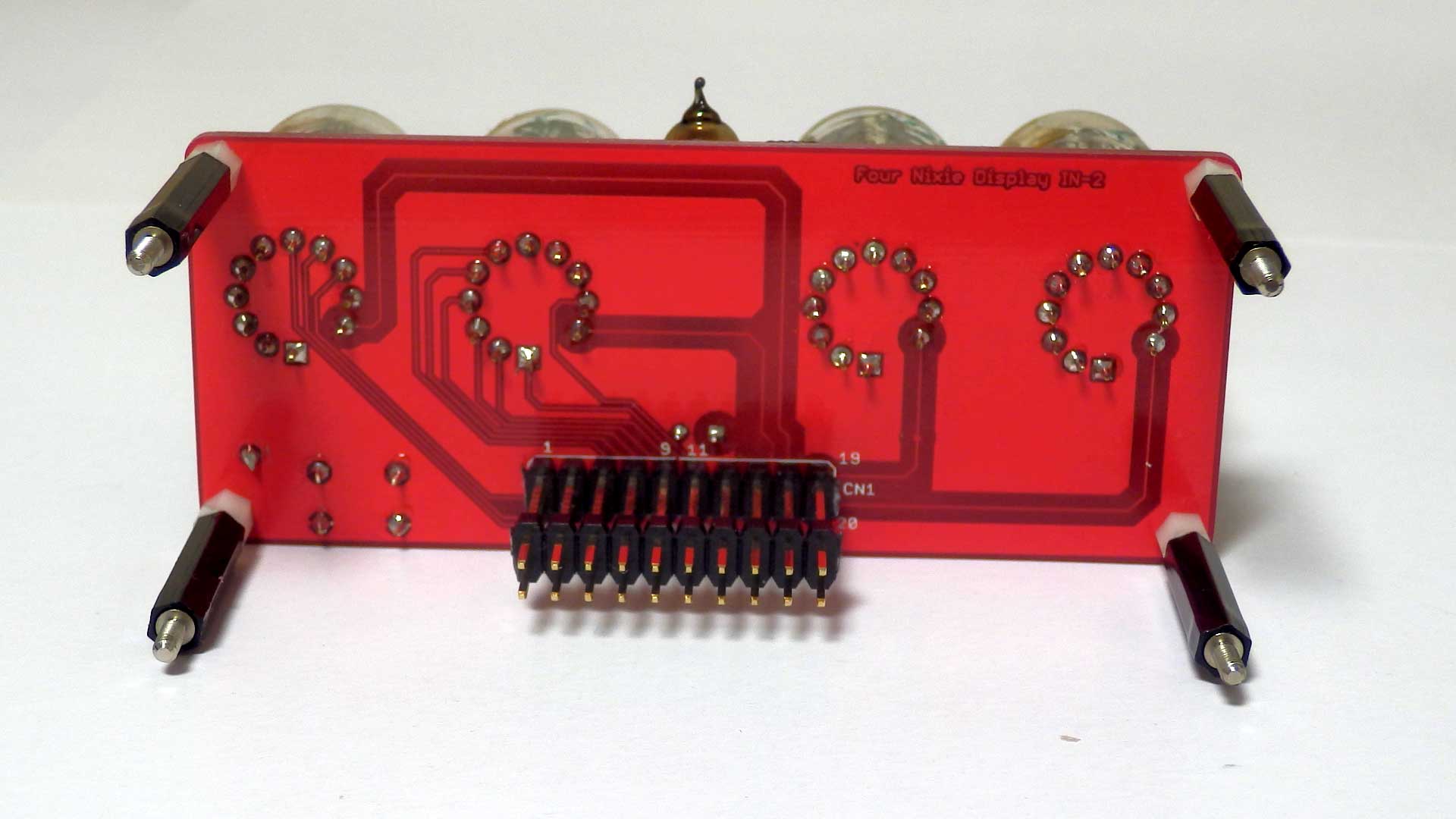

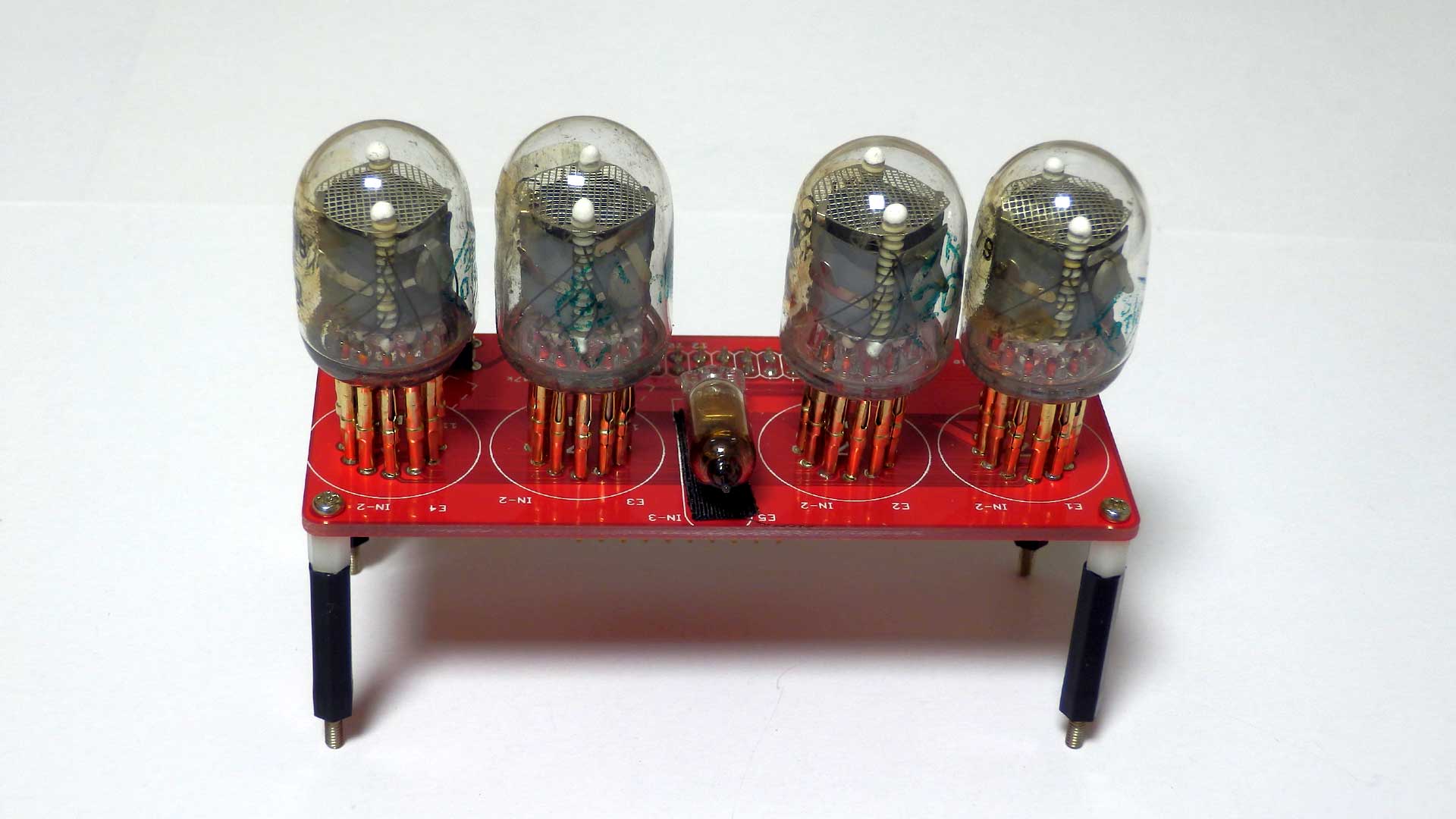

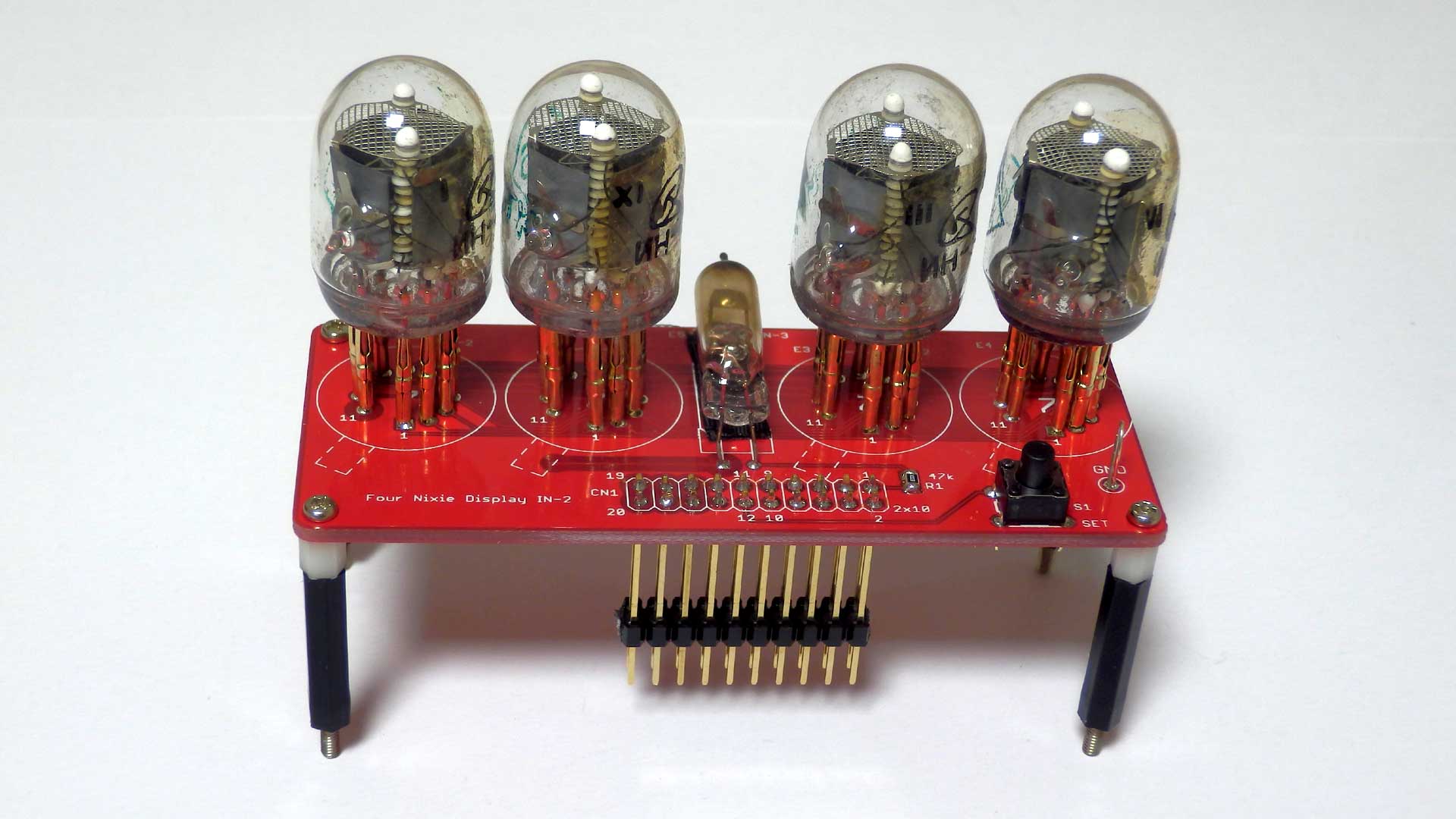

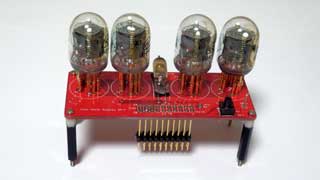

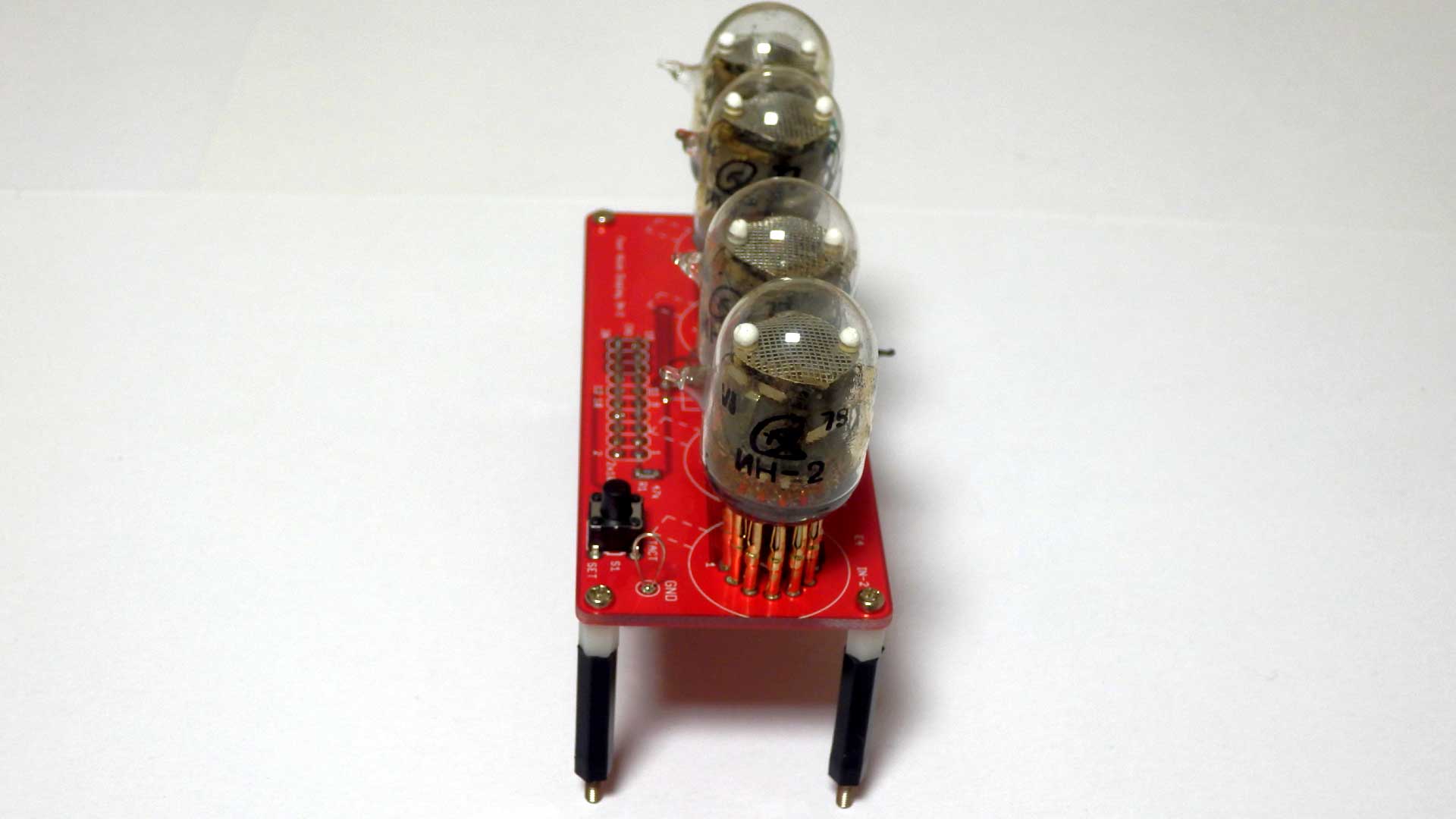

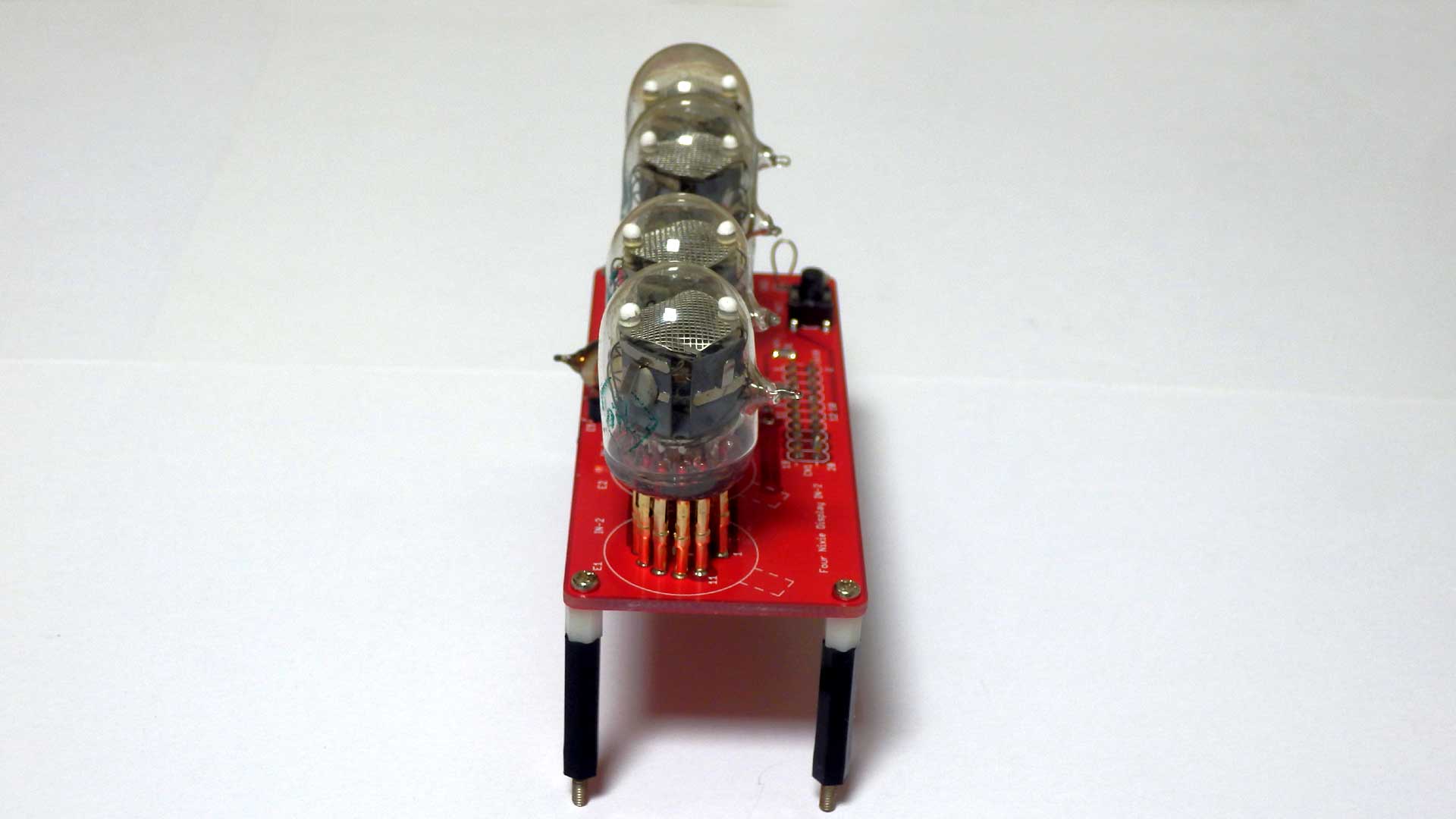

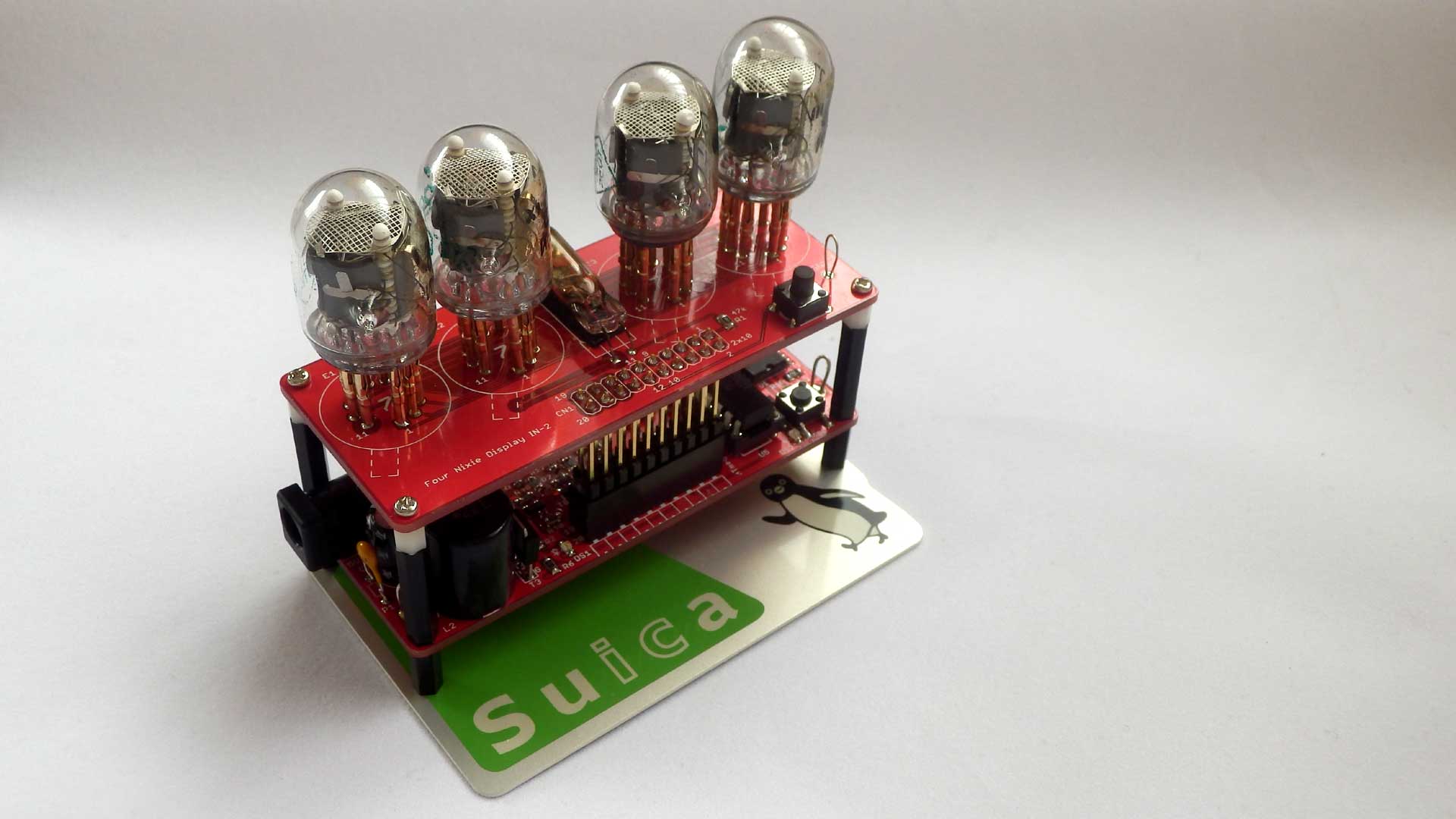

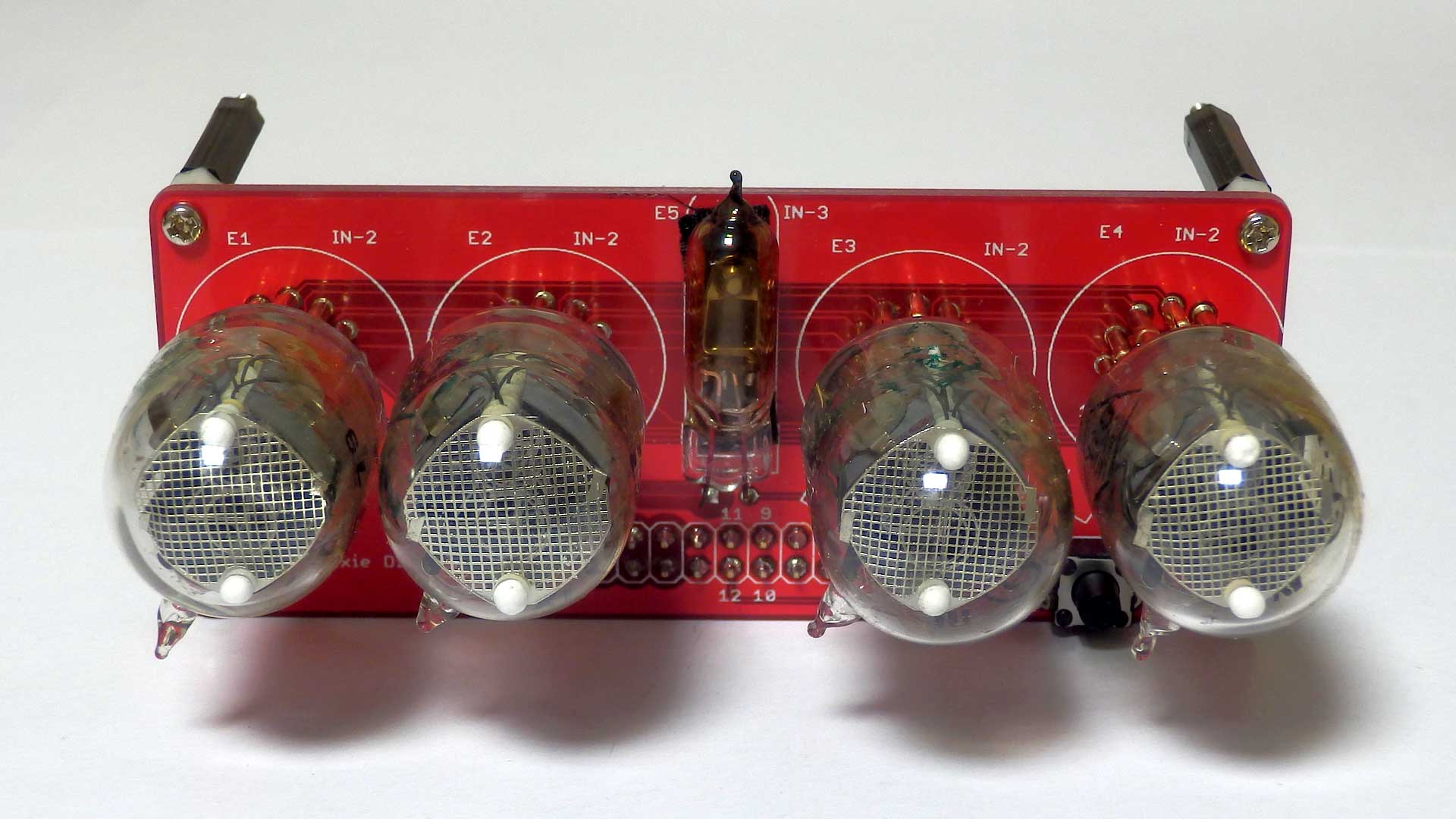

４桁表示を組み立てた。基本的には動いている。
- 参考資料
-
基板（ガーバーファイル）
基板に関してはこのファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
