- 発想 ２０１７年１月１６日
- 色々な事情でＩＮ－１８が４本来る事になったので ＩＮ－１８で４桁のニキシー管時計を作ってみたいと思った。
- 構想 ２０１７年１月１６日
- １月１６日
基本は４桁のＩＮ－１４ニキシー管時計で コロンの位置と数を変える。
- 実装についての考え
- １月１６日
ＩＮ－１８はドットがないので ドットのドライブをコロンに当れば良いだろう。
明るさから考えるとスタティック表示も考えたいが、電流とスペースの問題が出て来そう。
周囲の明るさで表示の明るさも変えたいので、Ｃｄｓを入れたい。
- １月３０日
横幅：１５０ｍｍ、奥行き：５０ｍｍでスルーホール部品だと苦しい。
今までの表示管より大きいので遠くに置いて使うと思うので、設定、表示切替に赤外線（リモコン用の受光素子）を使ってみたい。
横幅：２００ｍｍ、奥行き：５０ｍｍなら入るだろう。
発光側のリモコンは以前作った連結ＬＥＤ用をちょっと修正して使えないだろうか？
- ２月１日
受光側はＡＶＲＣＲ発振器の周波数制度が足りないので水晶（セラロック）を付けるか、ＲＴＣの１秒割り込みを使って発振周波数を較正するか？
使い勝手としては水晶（セラロックを）を付けるのが良いが、価格、実装面では較正が良い。
発光側はＰＩＣ１２Ｆ１８２２を使い、ＩＮＣ押しボタンとＥＮＴＥＲ押しボタンと赤外線ＬＥＤを使って作れるだろう。
単４電池２本（１．８Ｖ～３Ｖ）で動くか？
３本（２．７Ｖ～４．５Ｖ）が必要か？
或いはリチウムＣＲ１２３Ａを使うか？
- １１月３０日
基板が動いたので ケースに入れたい。
- 現状
- １月１５日

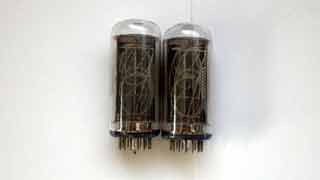

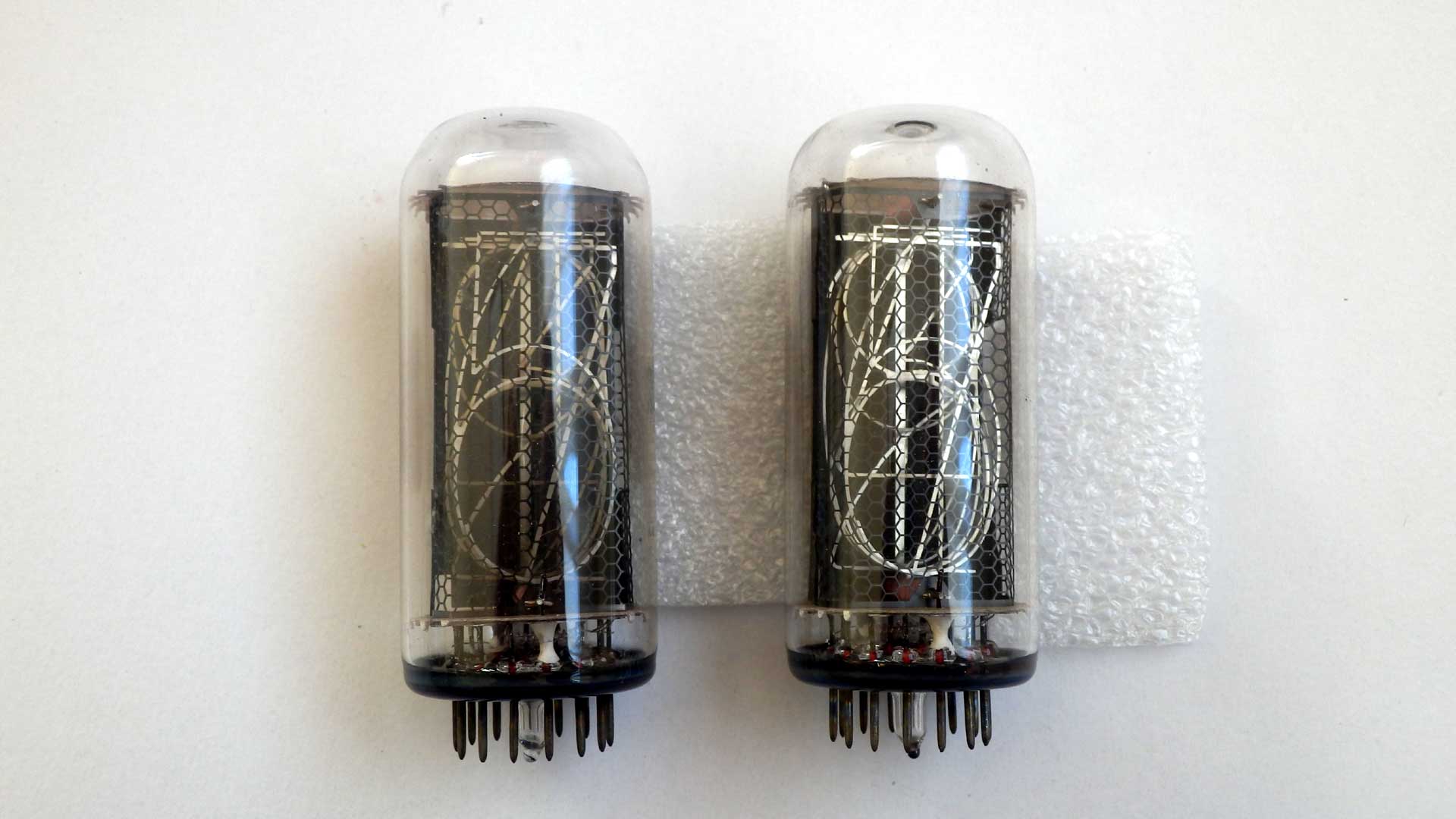

ＩＮ－１８が２本来た。
- １月２３日
２番目のＩＮ－１８が２本来た。これで４本。
動作は１９０Ｖ＋アノード抵抗１０ｋΩで４本全ての数字を確認した。表示している。
- １月２４日
２番目のＩＮ－１８の２本分を支払った。
- ２月１０日

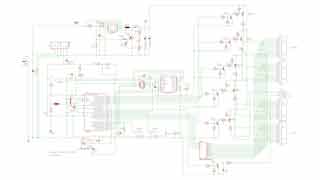

２００ｘ５０で取りあえず回路設計、基板設計をした。
でも１５０ｘ７０辺りの方が基板製作費は安くて、アクリル加工はもっと差が有るので両方を考えると相当違う。面積的には１５０ｘ７０で入る筈なので設計をしてみる。
２００ｘ５０ならばアクリルを安くする事を考えないと大変。１００ｘ５０を二枚使うとか、左右対称の穴位置にして一つの形で済ますとか．．．。
- ２月１５日

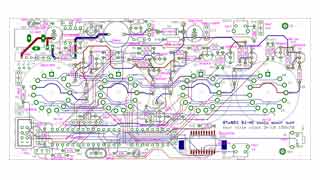

１５０ｘ７０で回路設計、基板設計をした。
- ７月２１日
基板設計を少し修正した１５０ｘ７０をＦｕｓｉｏｎＰＣＢに頼んだ。
左を向いたガーバーファイル
- ７月２７日
「出荷した」になった
- ７月２８日
シンガポールポストの配送状況は「番号は有るが、実際の物はまだ受け取っていない」の状態。
- ８月５日
シンガポールポストの配送状況はいまだに「番号は有るが、実際の物はまだ受け取っていない」の状態のまま。
待って居れば いつかはこちらに着くとは思うが、歳を取ったせいかイライラする。
（今着いても 組み立てる時間はどうせないのだが．．．．．。一か月コースか？）
ＦｅｄｅｘかＤＨＬにすれば良かったと今更ながら無駄に後悔．．．．．。
- ８月１０日

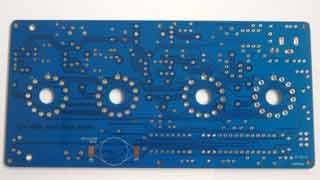

基板が来た。８月５日から状況を見ていなかったが今日配達された。（８／６に投函されたことになっている）
基板（表、裏）は見た所良さそう。まだ組み立てる時間が無いので放置になる。
ＩＮ－１８の取付が約９０度違っている。（ライブラリが違っている。正面を向かないで左を向く）。ＩＮ－１８のソケットの穴が狭くなっている物が有る。（スルーホールメッキが厚いのか？）
穴径はやすりで修正できそうだが、ＩＮ－１８の向きはどうするか？
普通ならば基板設計をやり直して、基板を作り直すのだが、取りあえずは 基板を組み立て、回路動作、プログラムの確認を優先して、基板作り直しはゆっくり考えるか？
- ９月８日
基板を組み立てたが、不足部品が有るのでまだ完全な動作のチェックが出来ない。電源辺りから確認を行う予定。
不具合は２５０Ｖ３３ｕＦのコンデンサが大きくて周りとぶつかる。基板設計で修正が必要
動作が確認出来てから、次の基板を作るか、何か他の方法でこの基板を生かすか、どうするか？
まずは出来るチェックを行い、不足部品の購入をしなければ
- ９月９日
電源辺りのチェックをした。１２Ｖを入れ、５Ｖと２００Ｖ（１９０Ｖにセット）の確認をした。
- ９月１３日
不足部品が来た。ニキシー管、ネオン管以外は部品を全て取り付けた。（表、裏）
- ９月２３日
ニキシー管、ネオン管を取り付けた。ｍｅｇａ３２８にプログラムを書き込んだ。 １２Ｖを入れると最初にＬＥＤが点滅する所は確認できたが、チェックモードに行っても ニキシー管が光らない。
２００Ｖ（１９０Ｖ）は出ている。電源を切った時に 一瞬、左二つのニキシー管が光った。
まだ、原因が分からない。
- ９月２５日
プログラムに抜けが有った。ダイナミック表示開始の関数が抜けていた。ＩＮ－１４のプログラムを修正する時に抜けてしまった。ＩＮ－１８の表示は出来たがコロンが表示しない。
ＳＥＴ－ＳＷとＳＥＬＥＣＴ－ＳＷが逆みたいだが、基本的にはハード（Ｃｄｓ，赤外線受光部、コロン以外）は動いているようだ。（プログラム）
- ９月２８日

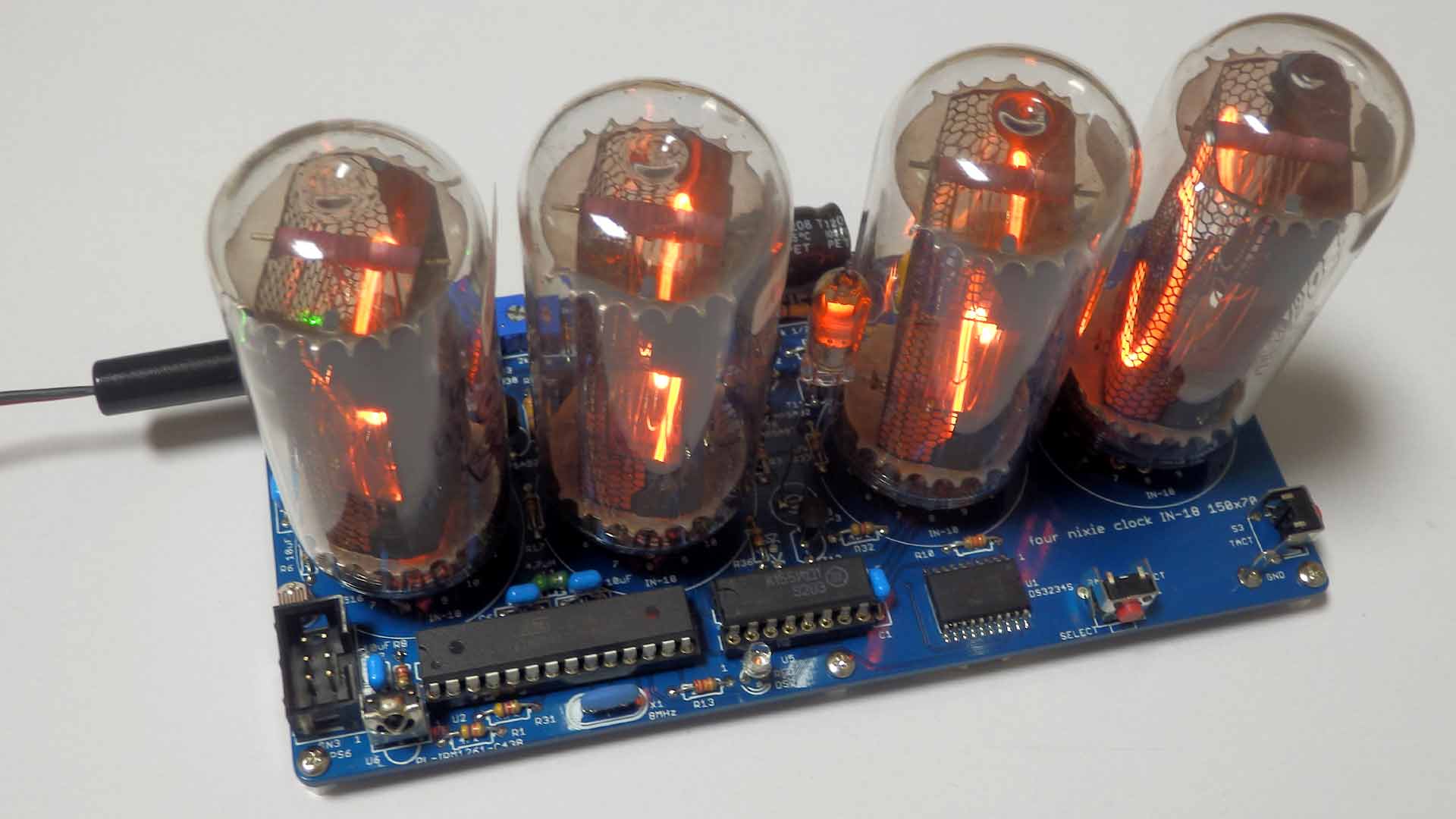

コロンが表示しない件はパターンが切れている。元から切れていたのか、一度ネオンを外した時に切れたのかハッキリしない。（もう一枚の基板のパターンは正常。切れていない）
コロン表示がおかしい。完全に消えない。－－＞６０Ｖのツェナーは必要なかった。外したらば正常に表示する。
Ｃｄｓは基準電圧をＶＣＣにして明るさによってＡ／Ｄ値が変化する事は確認した。（明るいと小さな値）
赤外線受光部は赤外線が当たるとＬｏｗ出力が出る事は確認した。
これで回路的な動作は確認した。
- ９月３０日

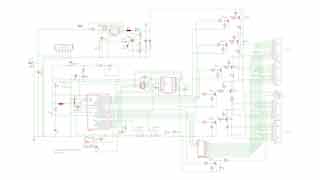

ハード上の不具合を直した回路図と基板図を書いた。
部品表も書いた。
- １１月１日
ｅｌｅｃｒｏｗに基板を注文した。他の基板も頼んだのでＦｕｓｉｏｎは送料が高くて総額はほとんど変わらないのでｅｌｅｃｒｏｗにした。
- １１月９日

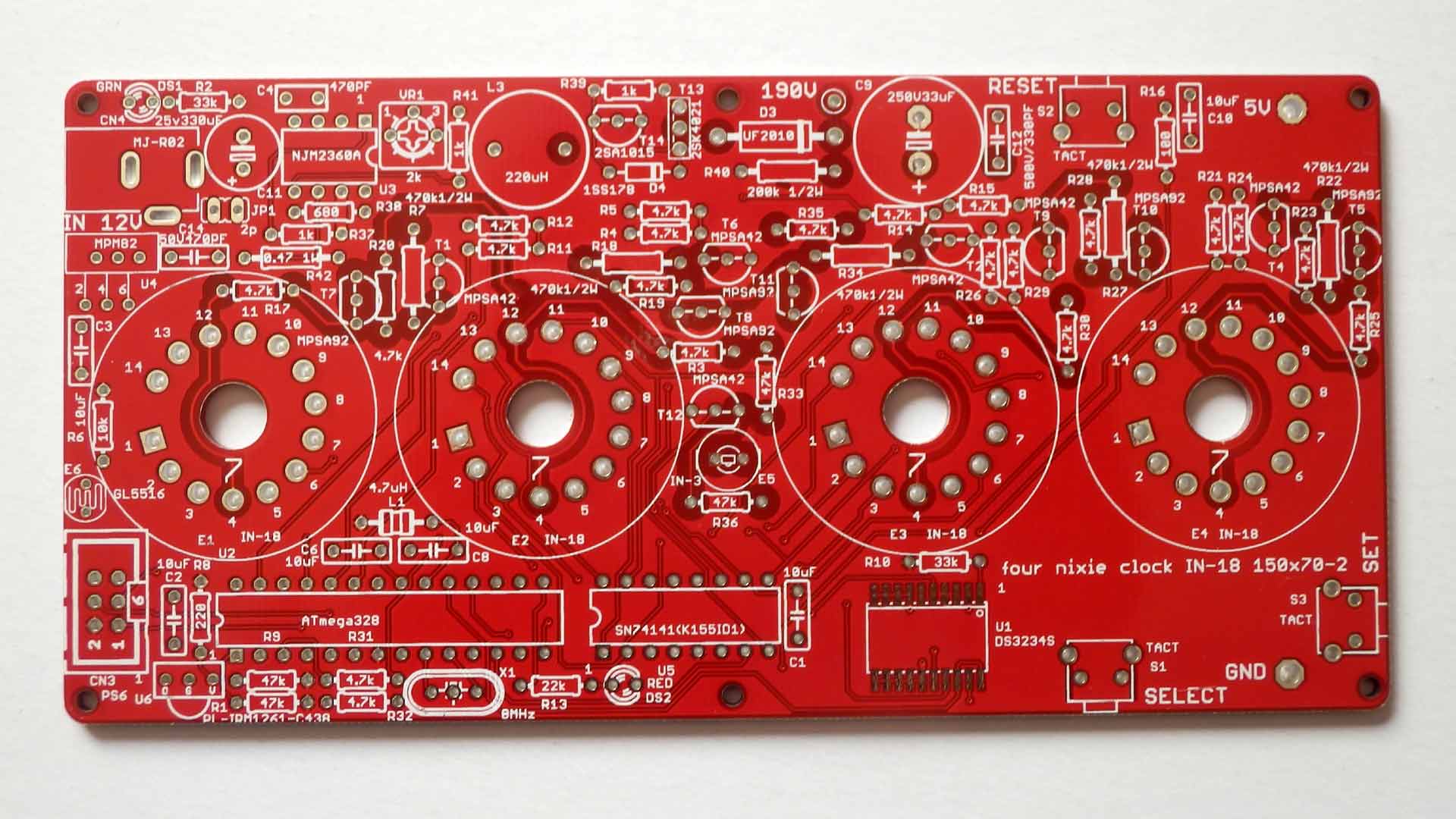

基板が来た。いつも驚くが速い。注文した日から１０日で到着した。
基板の表側、基板の裏側
- １１月２３日

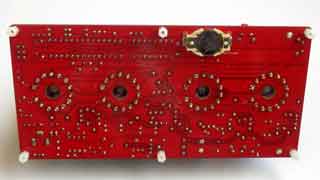

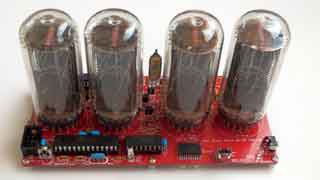

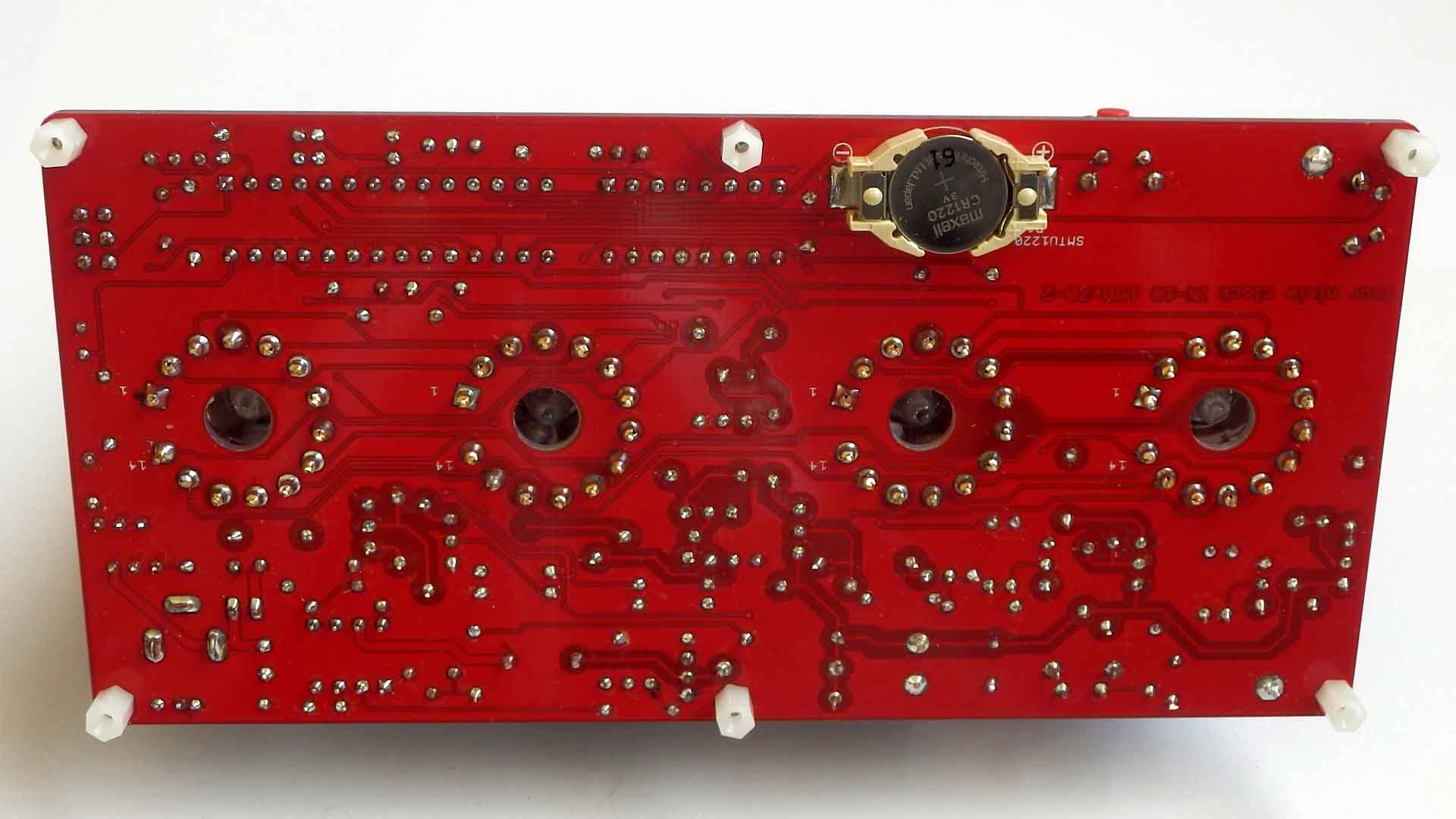

基板を組み上げた。（表、裏）ＩＮ－１８とＣＰＵは以前の基板（ＩＮ－１８が左を向いた物）がら外して、取り付ける。ソケットなので簡単。

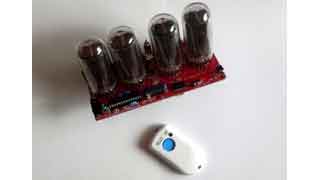

１９０Ｖ調整ＯＫ。ニキシー管表示ＯＫ。スイッチ動作ＯＫ。カレンダー機能（バッテリバックアップを含め）ＯＫ。赤外線リモコン動作ＯＫ。
- １１月３０日
ケースに入れたいので ｅａｇｌｅで基板図からアクリル加工図を４枚書いた。ｄｘｆファイルにしてｚｉｐに圧縮した。
- １２月１日
Ｅｌｅｃｒｏｗにアクリルを頼んだ。（部品の上、底、正面、側面）
- １２月５日
発送したとのメールが来る。土日が入って今日とは いつもながら速い。配送状況を見たら 既に、日本の税関は通って佐川急便に渡されている。明日来るかもしれない。
- １２月６日

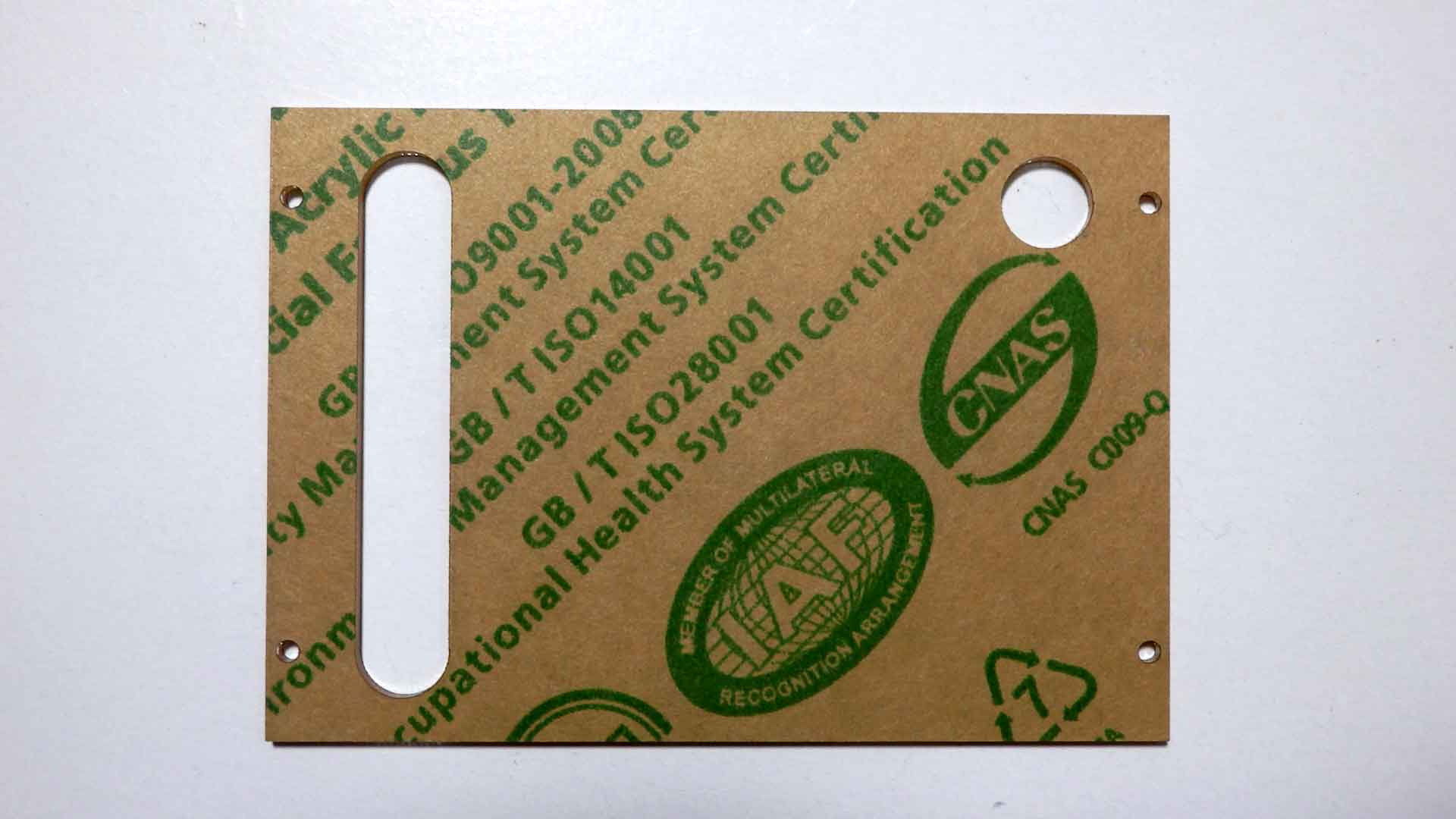

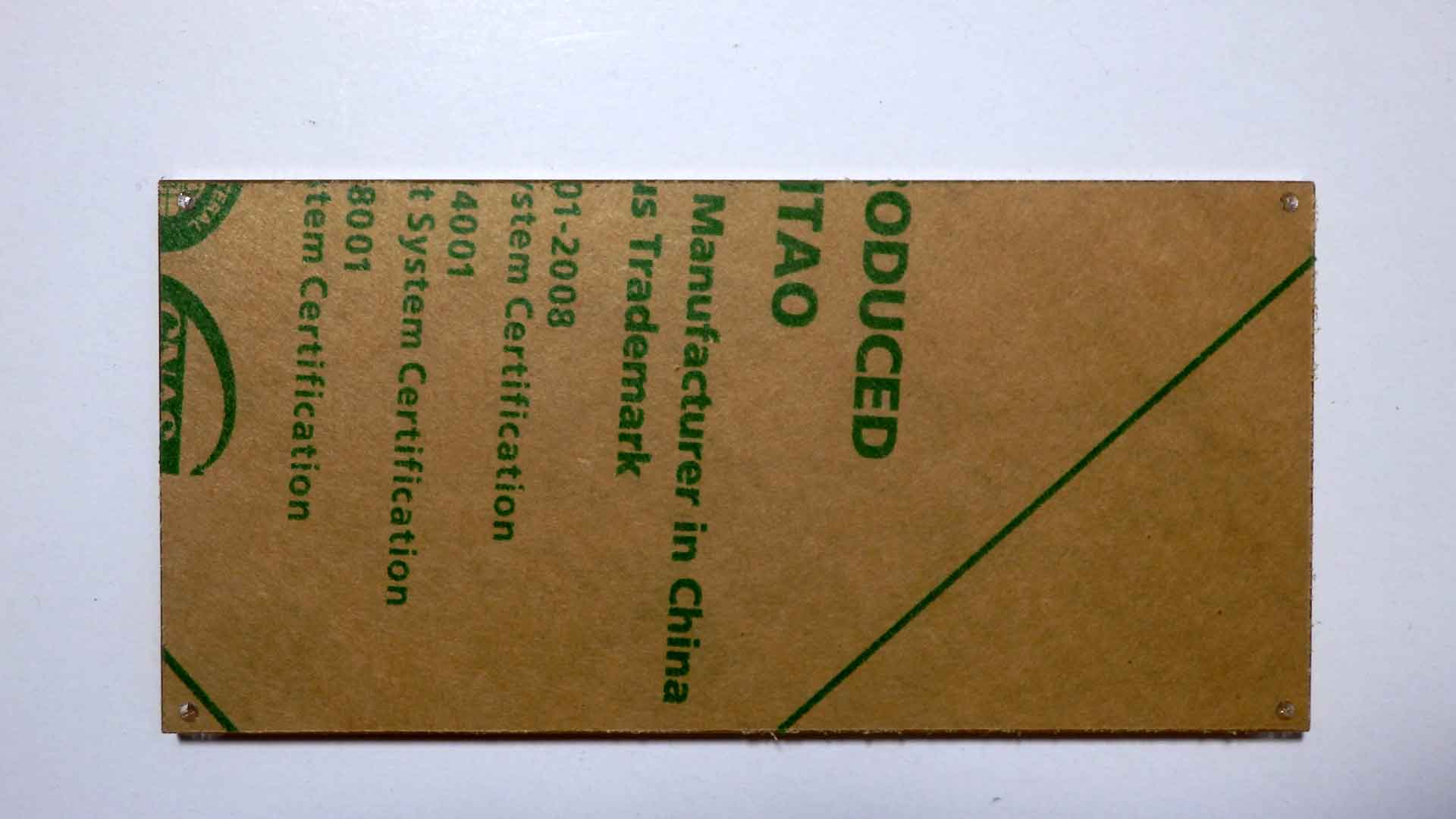

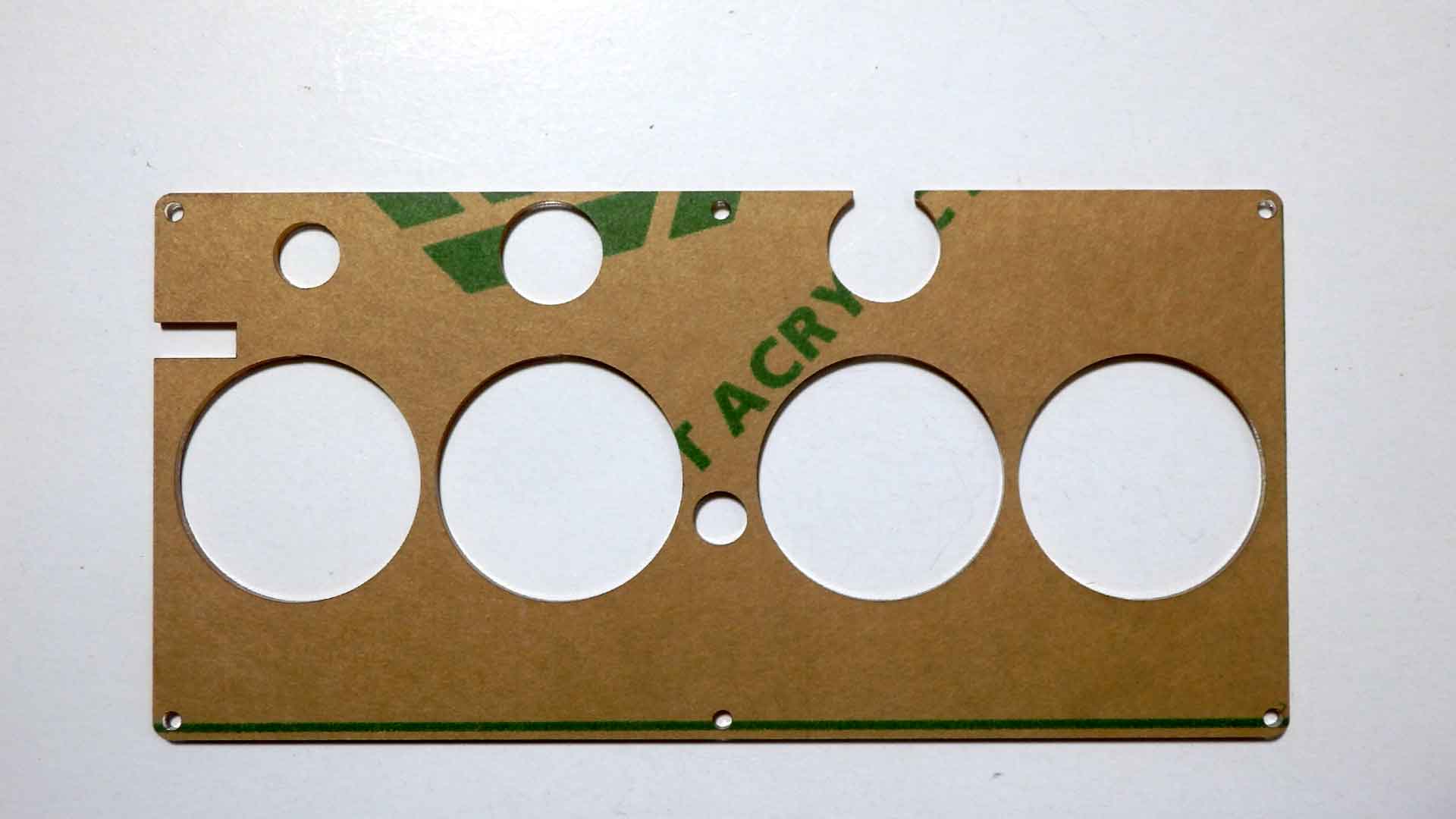

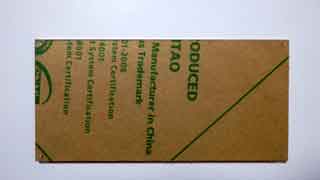

アクリル板が来た。（部品の上、底、正面、側面）
穴あけ、タップたての追加工は明日以降 自分で行う予定
- １２月７日

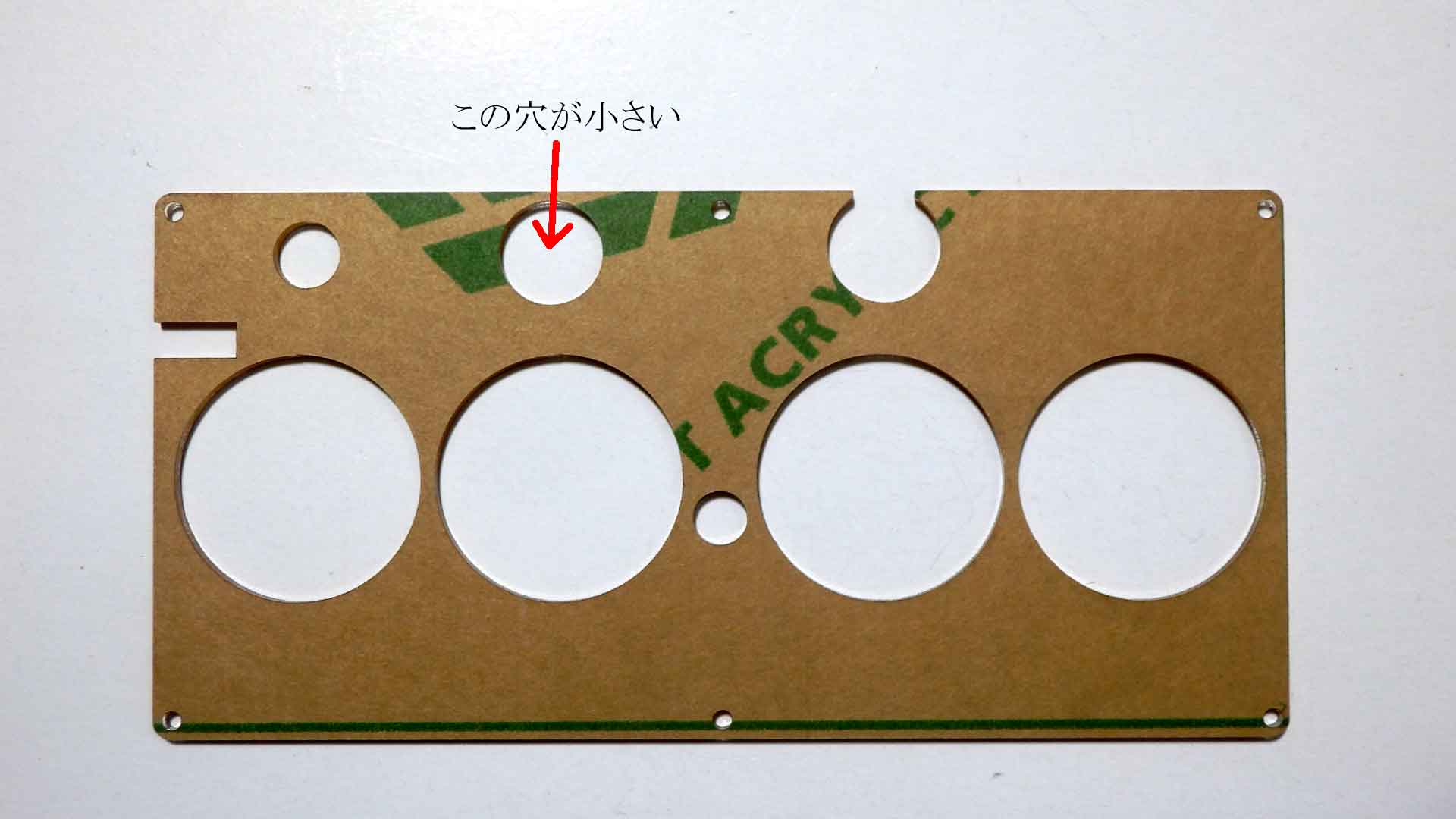

アクリル板を基板に取り付けたが、「部品の上」の２２０ｕＨの穴が小さかった。テーパーリーマーで１４φ位に広げた。穴あけ、タップたての追加工はまだやっていない。
ちょうど良いスペーサーが無いので廣杉計器に注文する予定。対辺３ｍｍの２Ｍの１３ｍｍ高の両メねじ、対辺３ｍｍの２Ｍの６ｍｍ高のメネジオネジ、ポリカーボネートの２Ｍビス ４ｍｍ長と６ｍｍ長
- １２月８日
スペーサーを廣杉計器に注文した。今日発送したとの連絡が来たので明日には着くだろう。

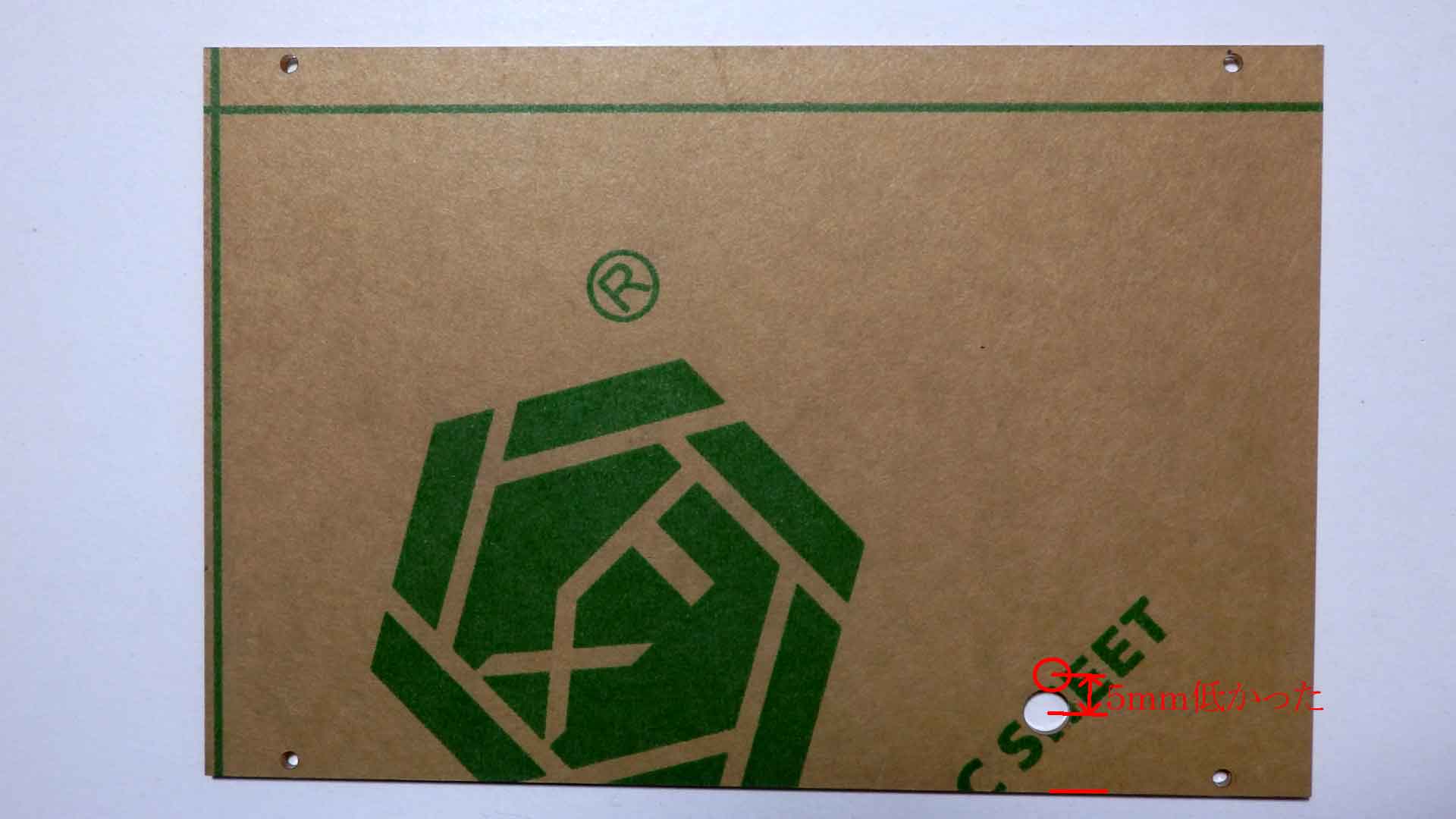

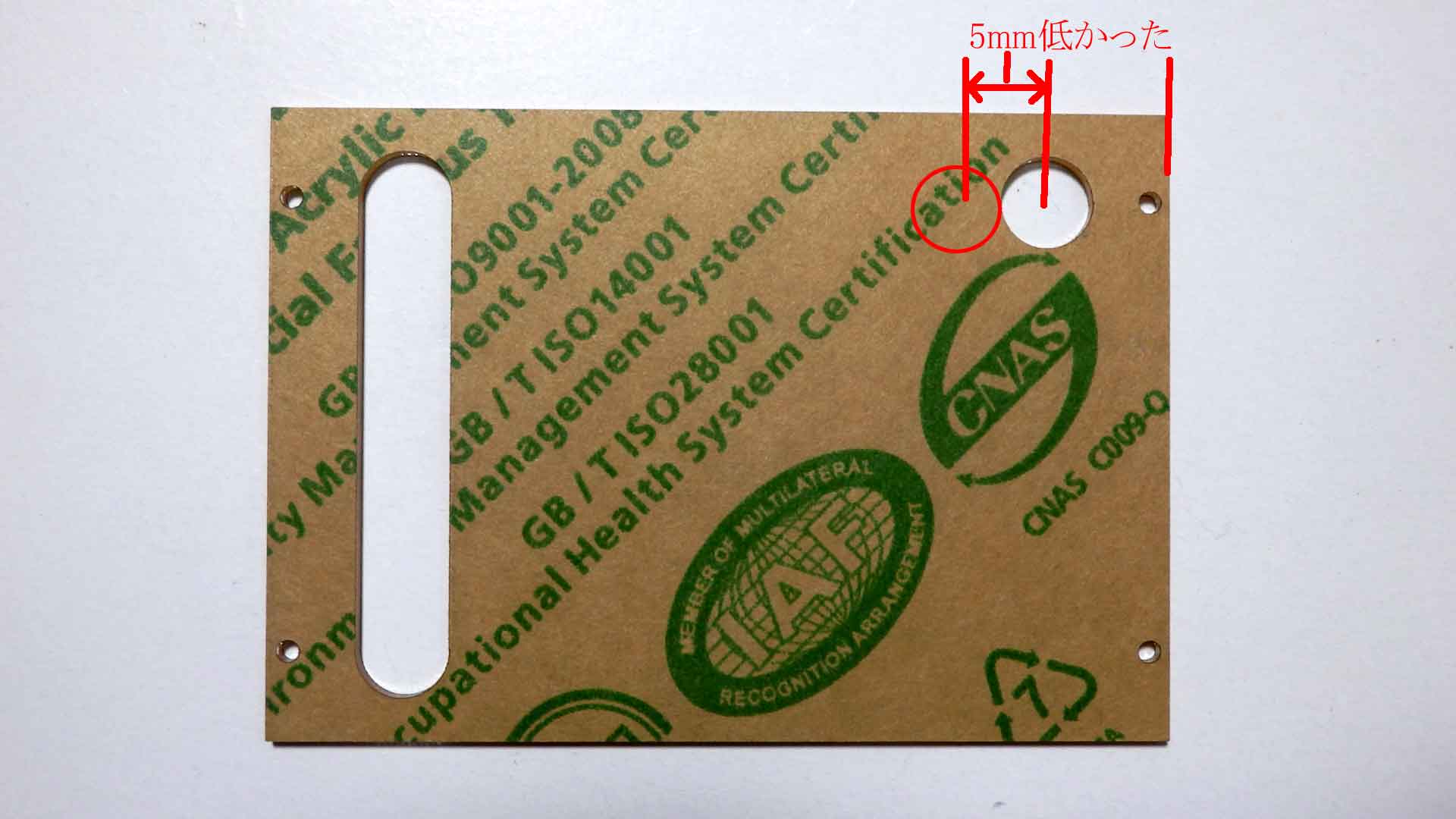

正面の穴と側面の穴の位置が５ｍｍ低い。底板５ｍｍ厚を忘れていたようだ。
やすりで長穴にして対処する予定。底板の２Ｍタップ用の穴位置は決めた。後は穴あけとタップ
- １２月９日

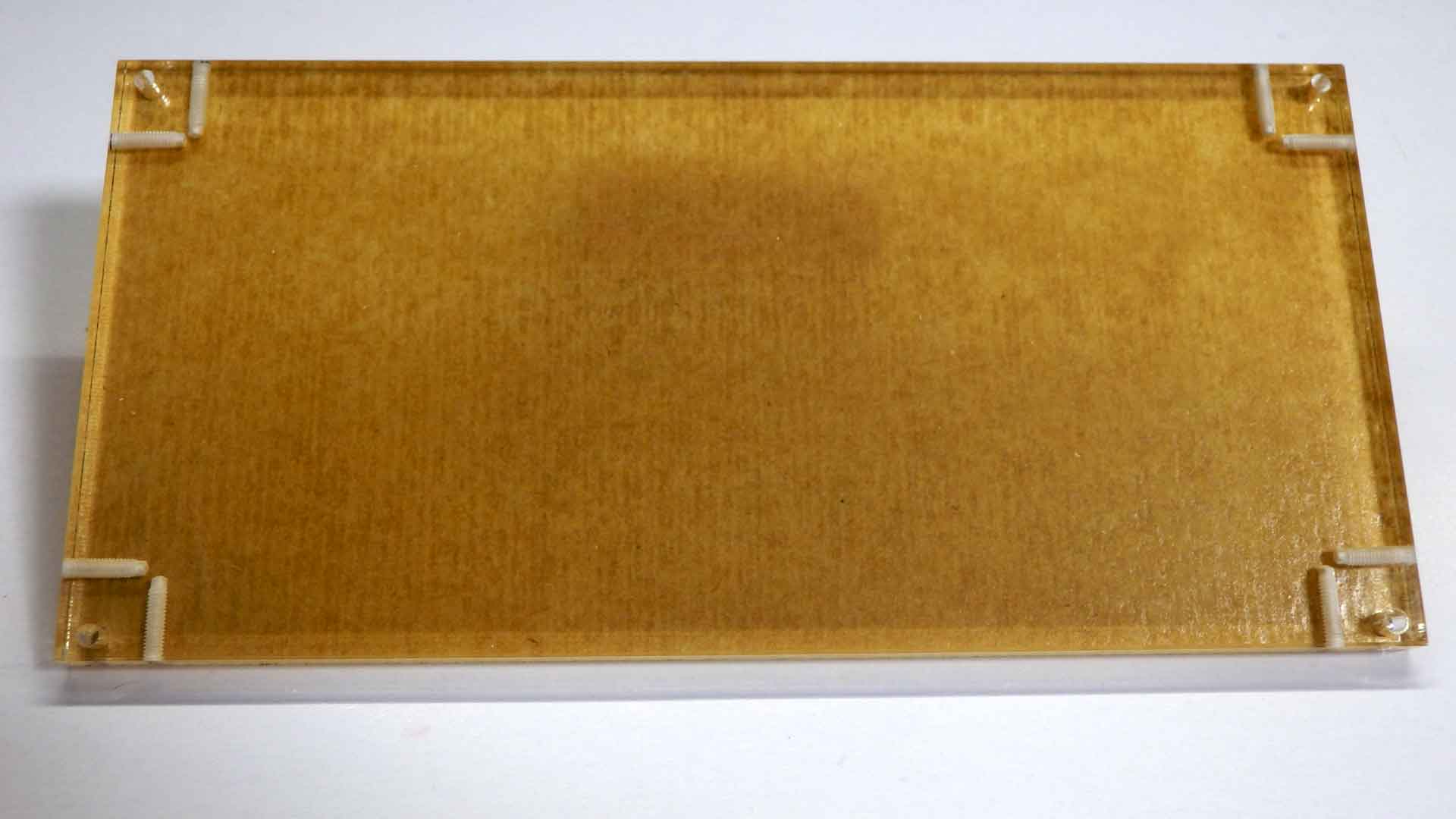

底板の穴あけとタップが終わった
- １２月１０日

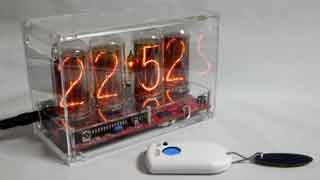

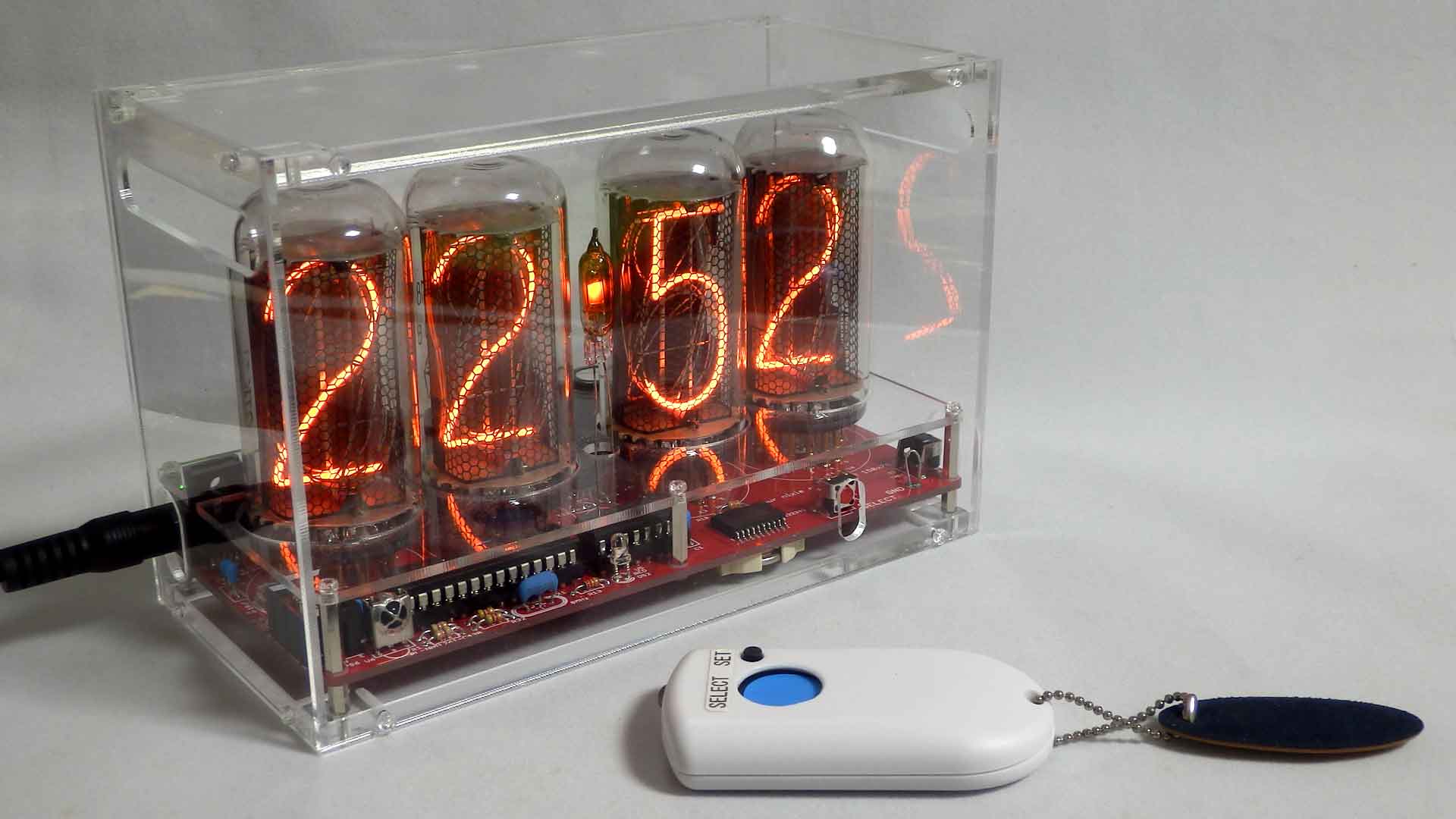

長穴加工を行い、ケースとして組み上げた。
- １２月１４日
プログラムを更新した。明度切替機能、明度切替値設定を追加。温度表示を追加。
- 参考資料
-
部品表
ガーバーファイル
基板に関してはこのガーバーファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
