- 発想 ２０１６年９月１５日
- ４桁のニキシー管時計をＩＮ－２で作ったが、サイドビューのニキシー管でも作ってみたいと思った。
- 構想 ２０１６年５月２６日
- ９月１５日
基本は４桁のＩＮ－２ニキシー管時計で ドライブ基板の上に重ねる構造にする。
- １０月２５日
見た目から ドライブ基板と表示基板は分離しないで一体にして ９５ｘ７２の基板にする。上下を挟むアクリルに秋月の物を使う。
- 実装についての考え
- ９月１５日
ＩＮ－１４はドットが左右に有るのでそれのドライブの為、ドライブ回路も変更しないとダメだろう。
- １０月２５日
ドライブ基板と表示基板は分離しないで一体にする。
- １１月１日
回路を six_nixie_clock_drive と合わせ、Ａ／Ｄのみ変更した。
- 現状
- １０月１日
ＩＮ－１４を６本注文した
- １０月１４日

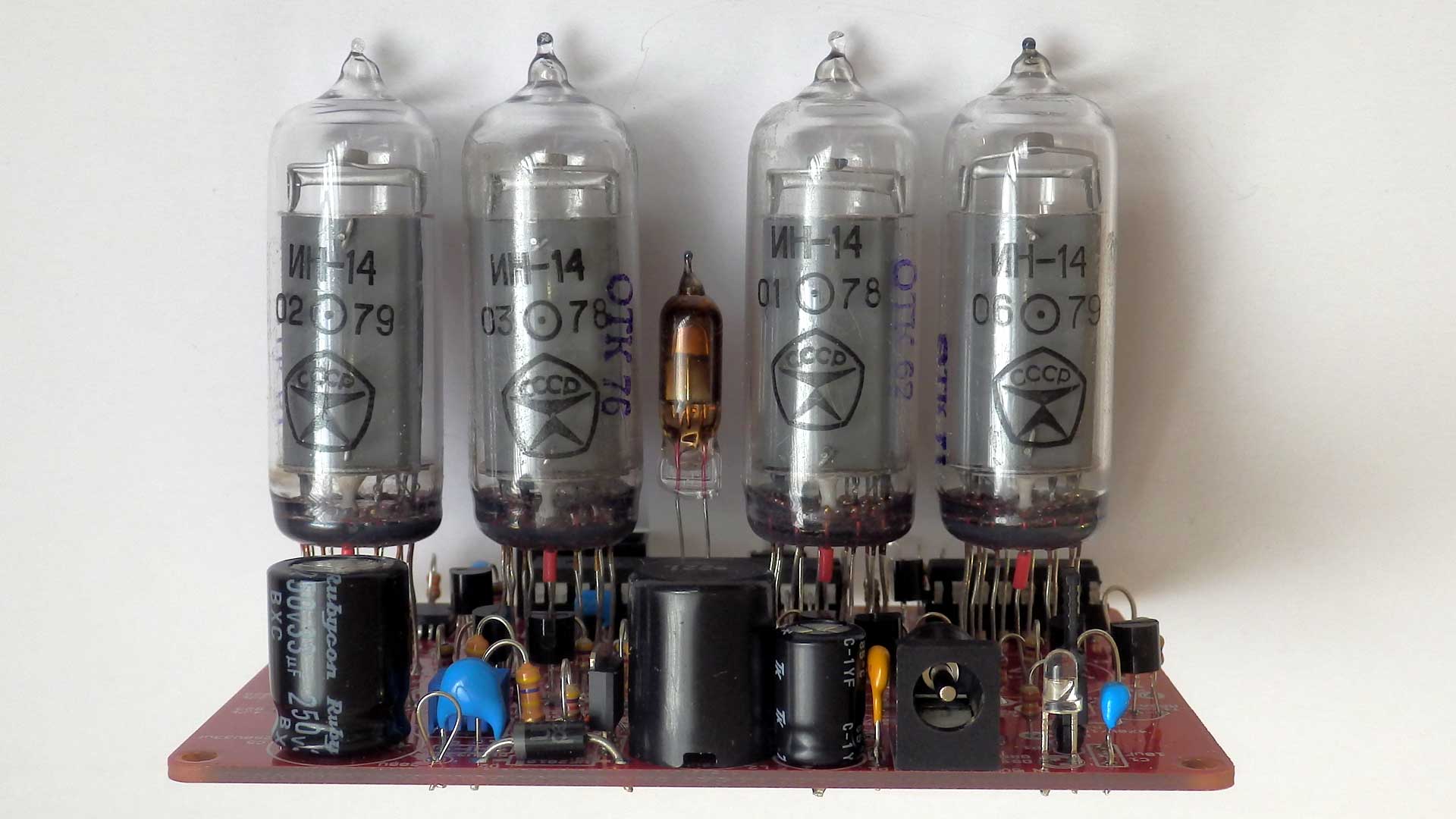

ＩＮ－１４が来た。内一本が不良だが４本使いなので良しとする

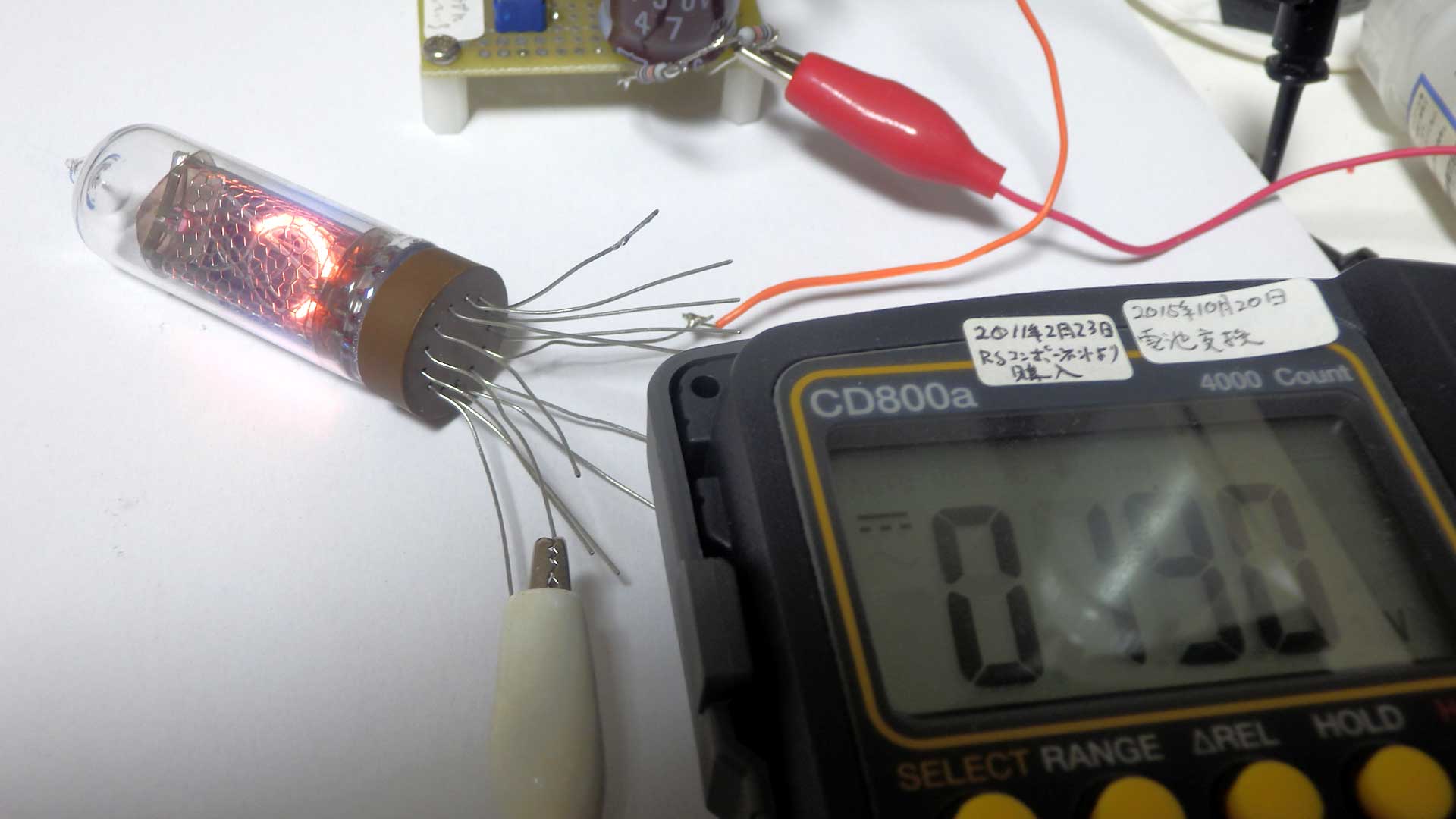

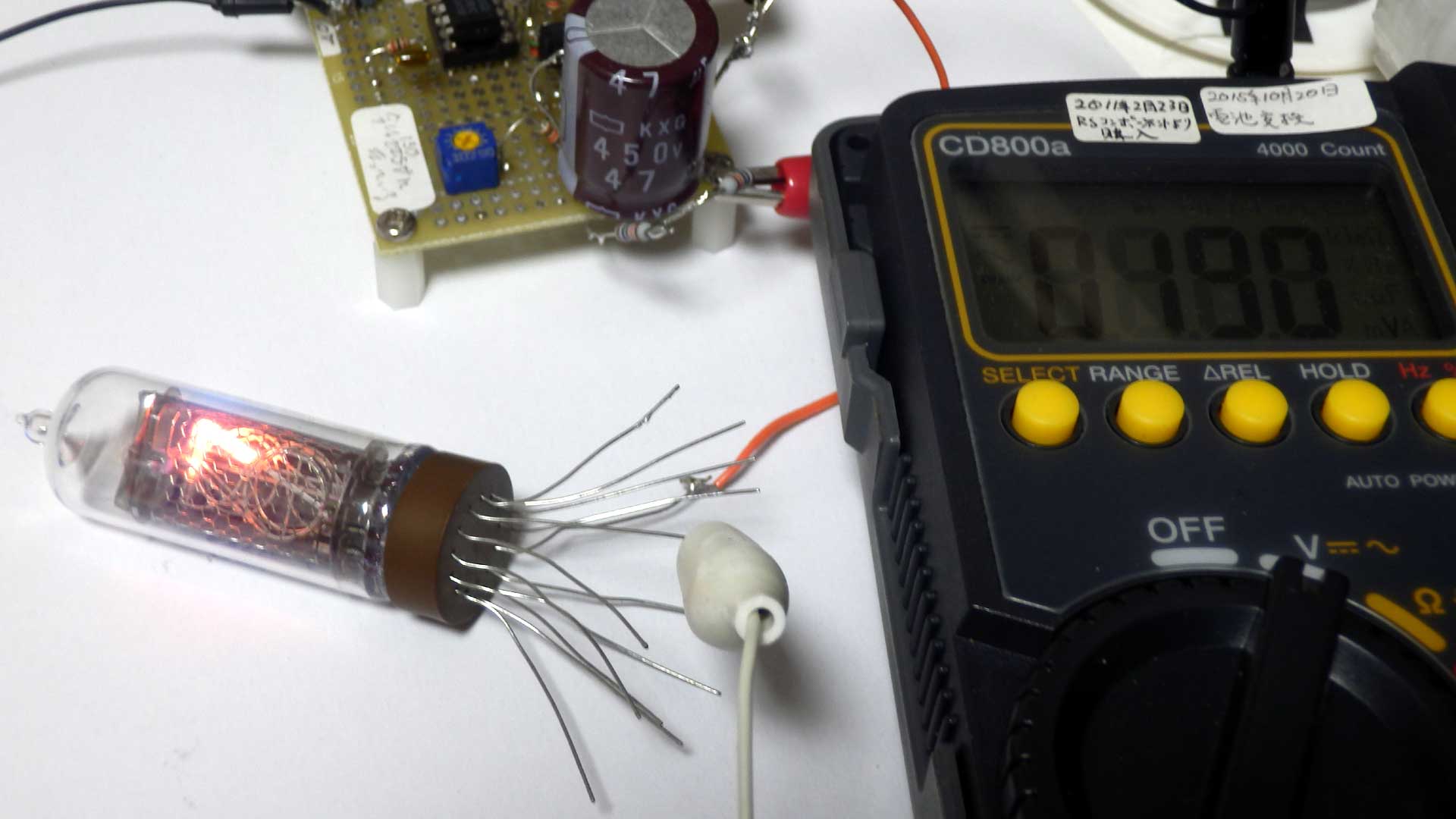

１９０Ｖ、アノード抵抗２２ｋΩでこんな表示になる数字の７、数字の５
- １０月２９日
回路図と基板図を書いた。この回路でバラックを組み、動作を確認したら注文するつもり
- １１月１日
基本的な動作は確認した。左側ドットドライブは除く。
- １１月２日
基板を Elecrow に注文した
- １１月８日

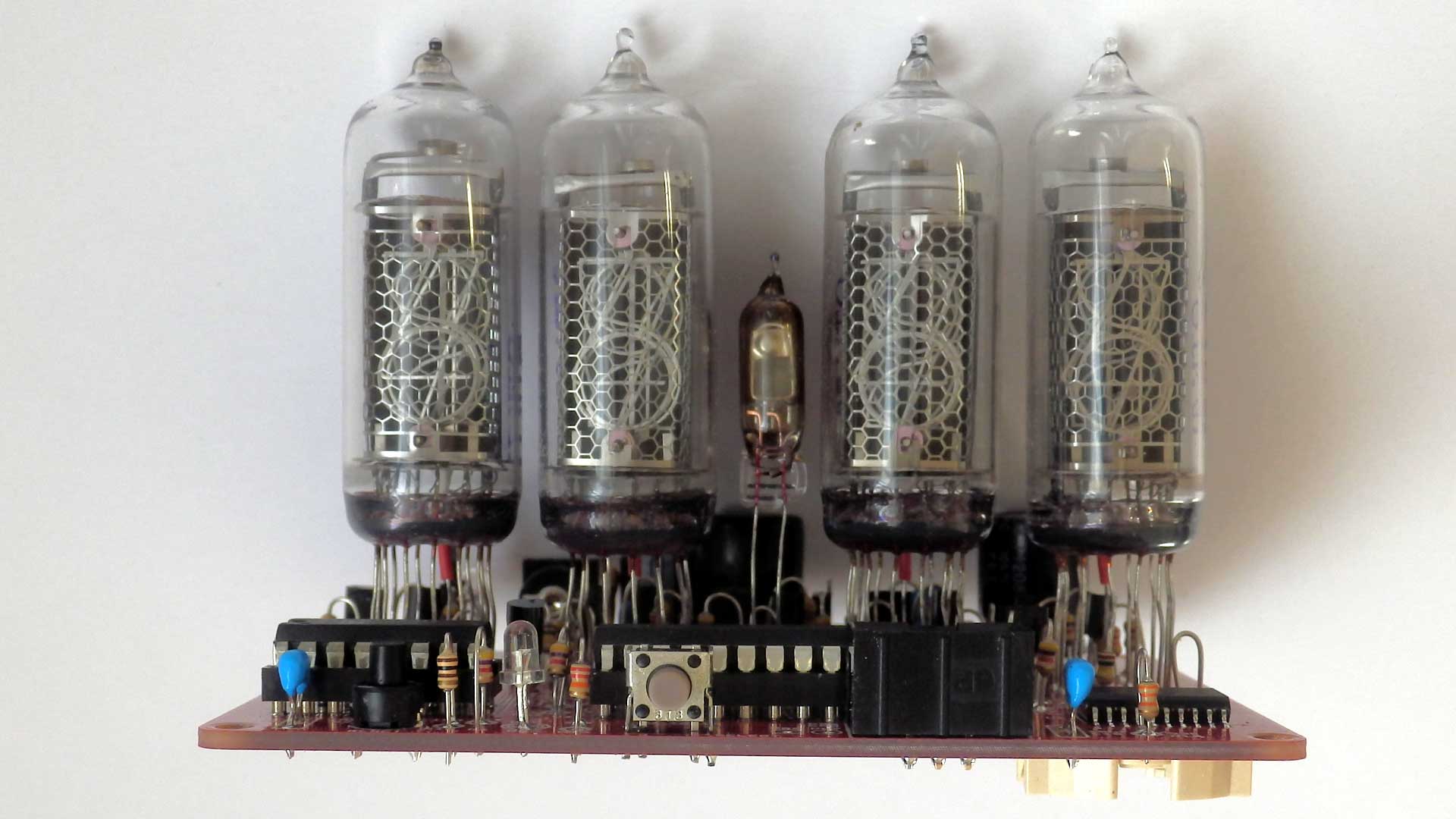

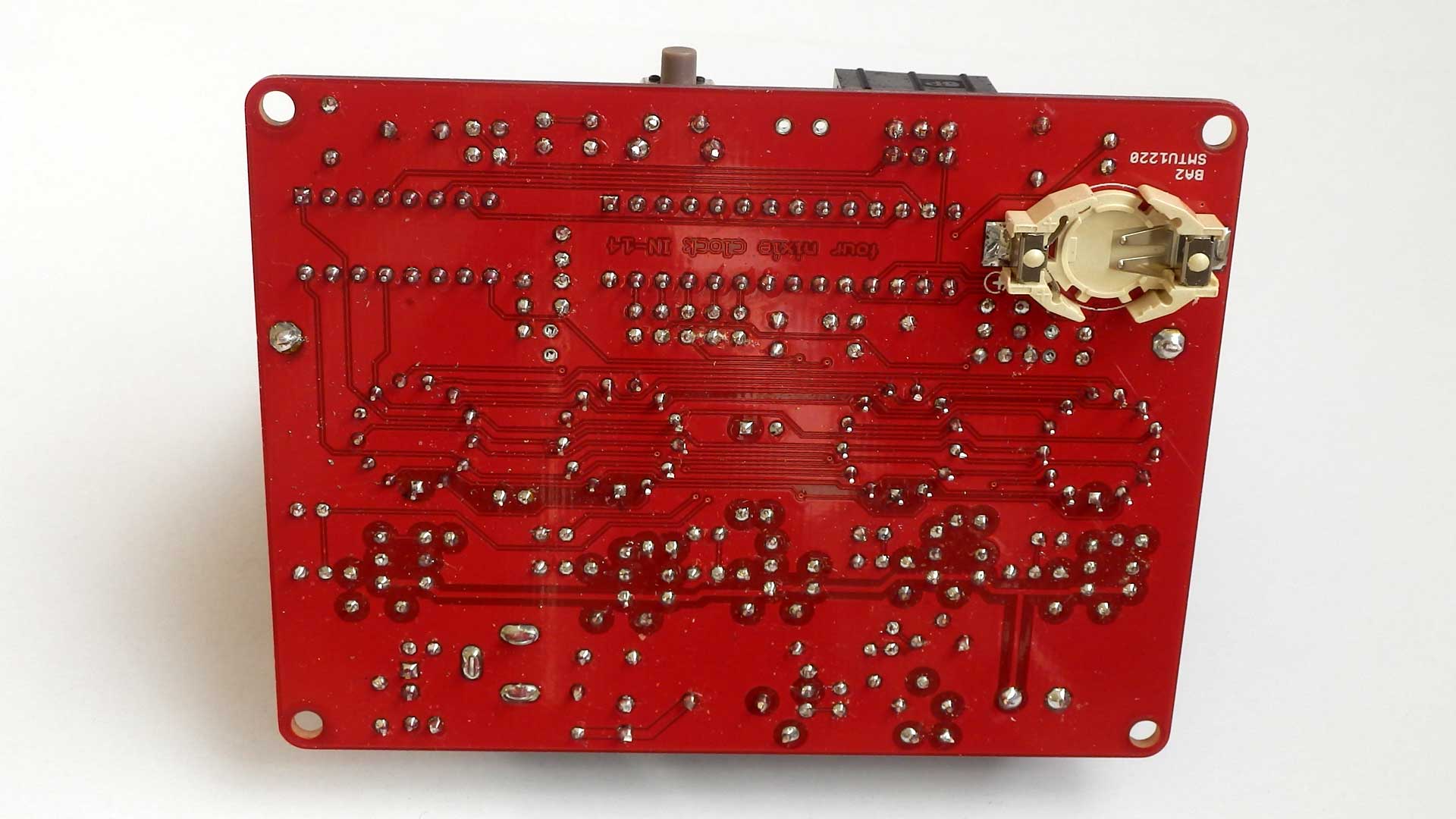

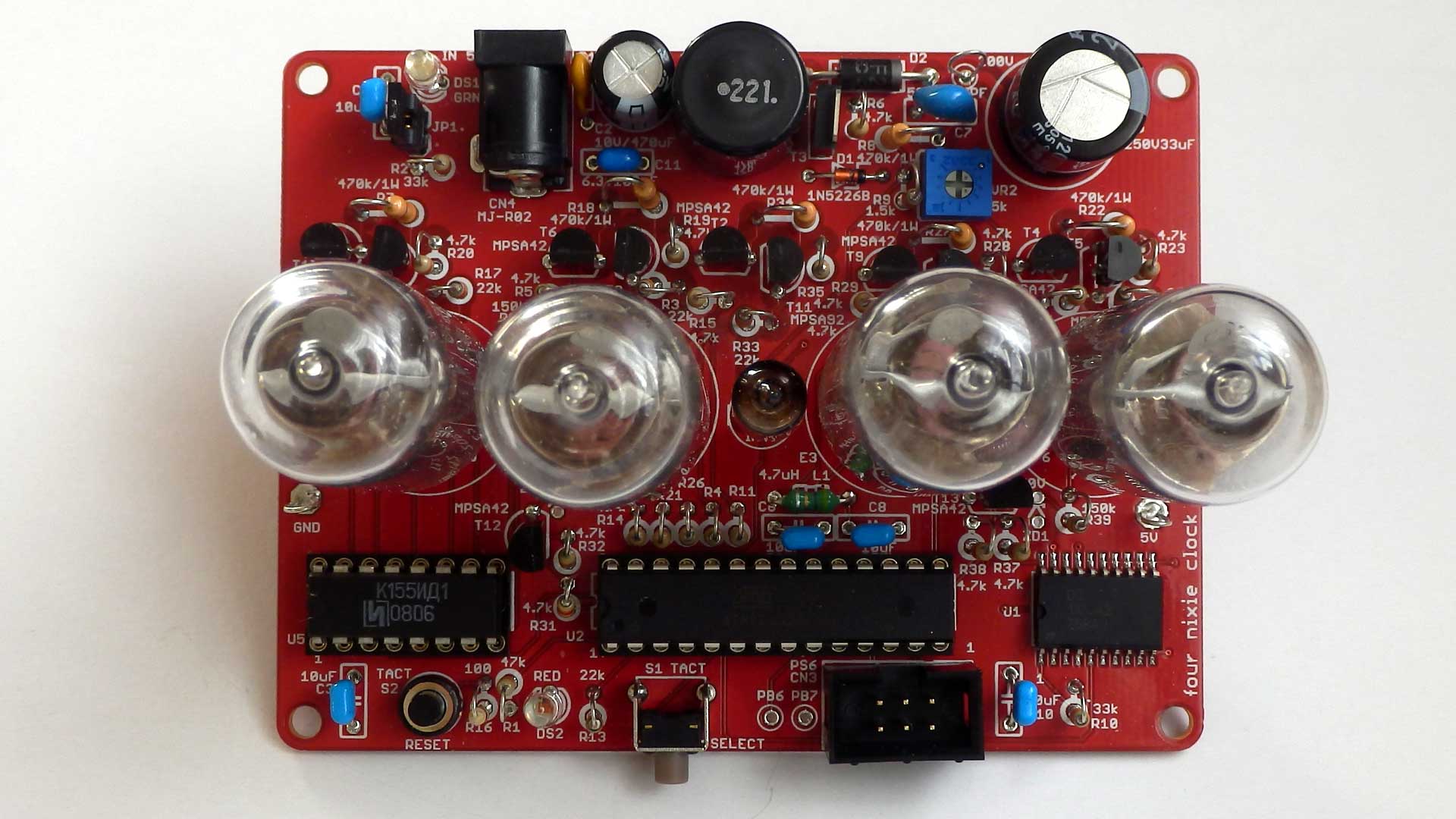

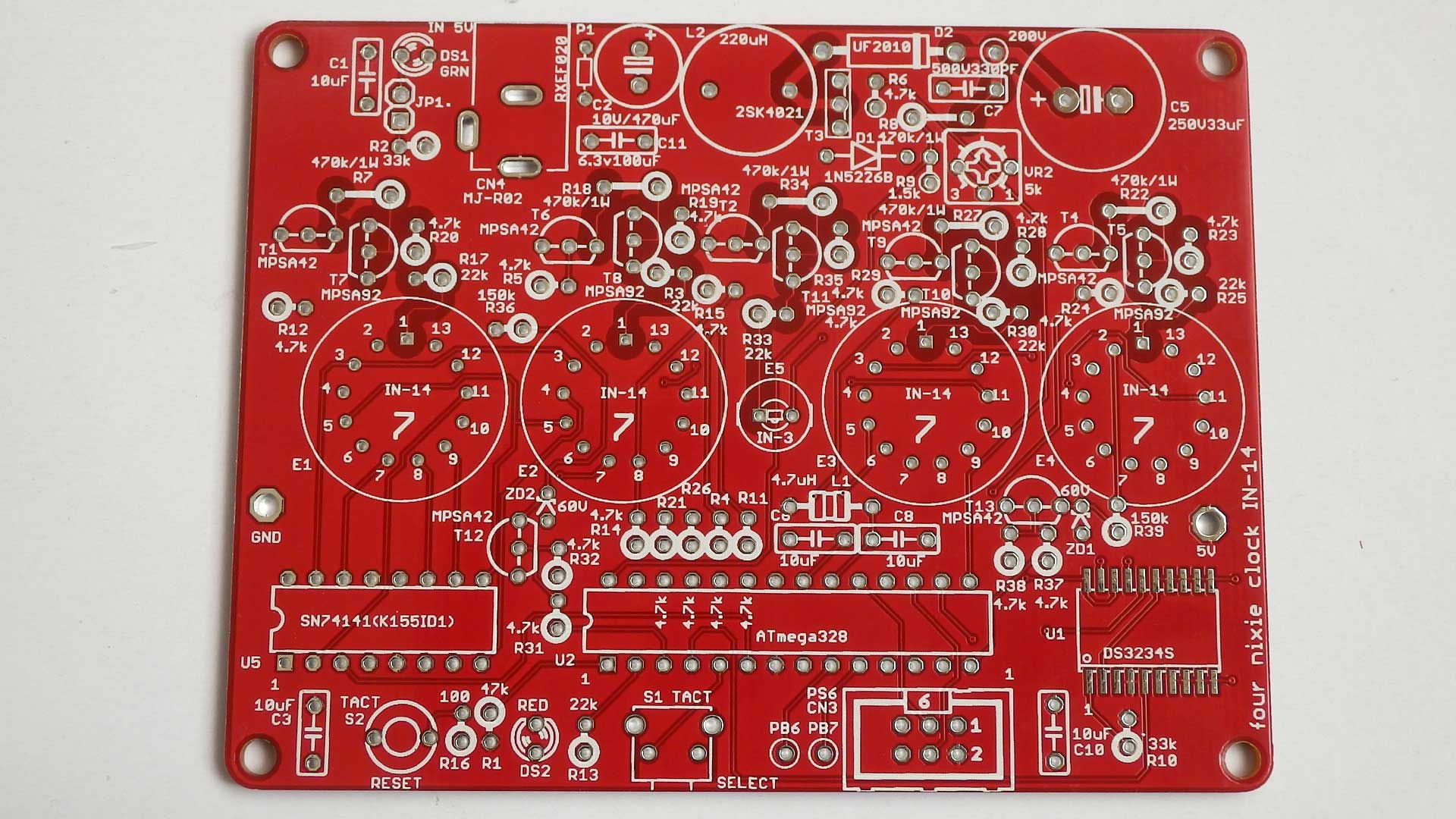

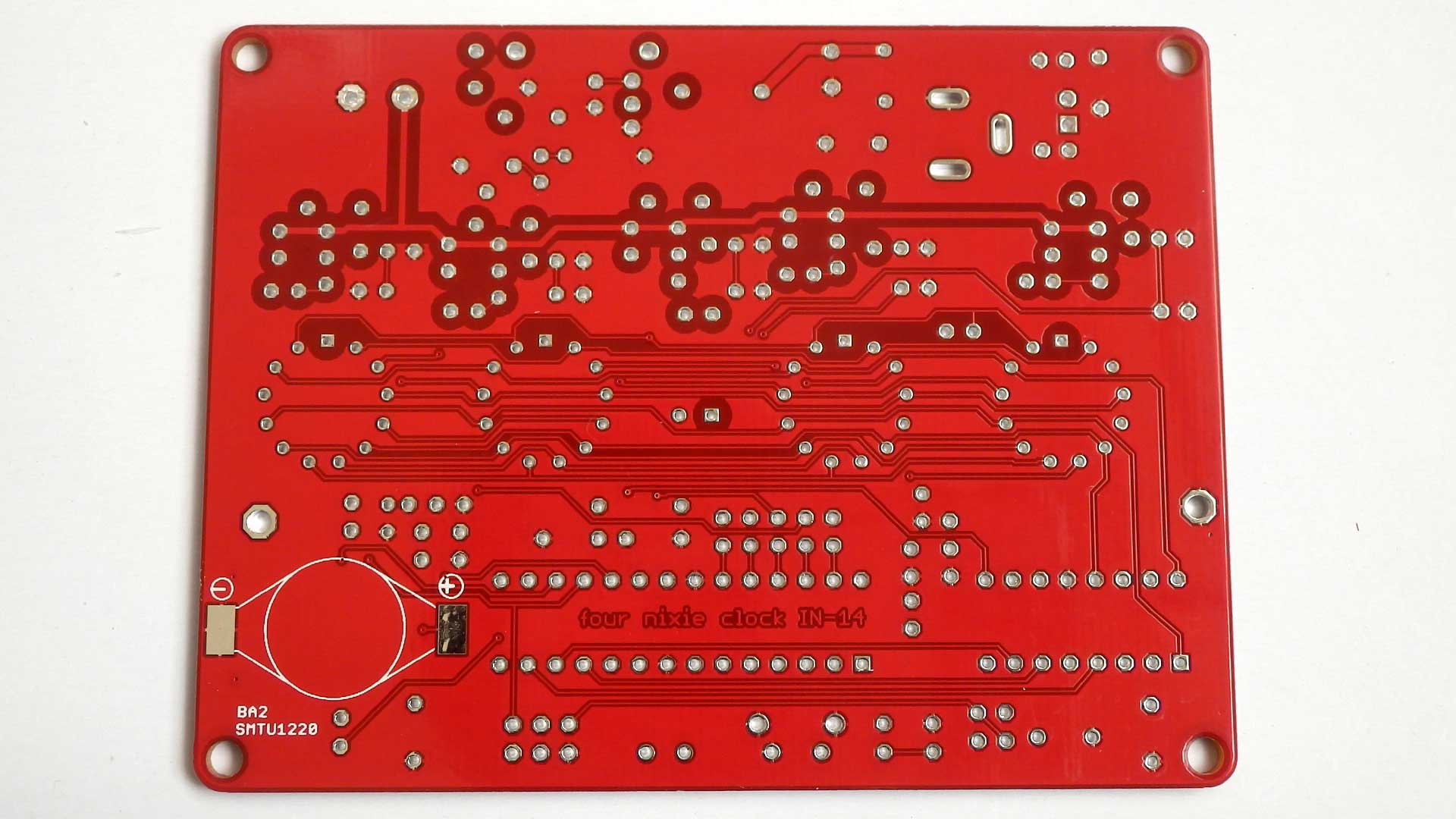

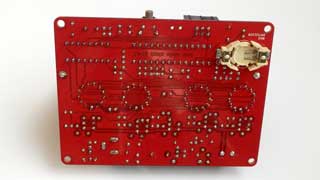

基板（表、裏）が来た。土日が入ったのに速い
- １１月２７日

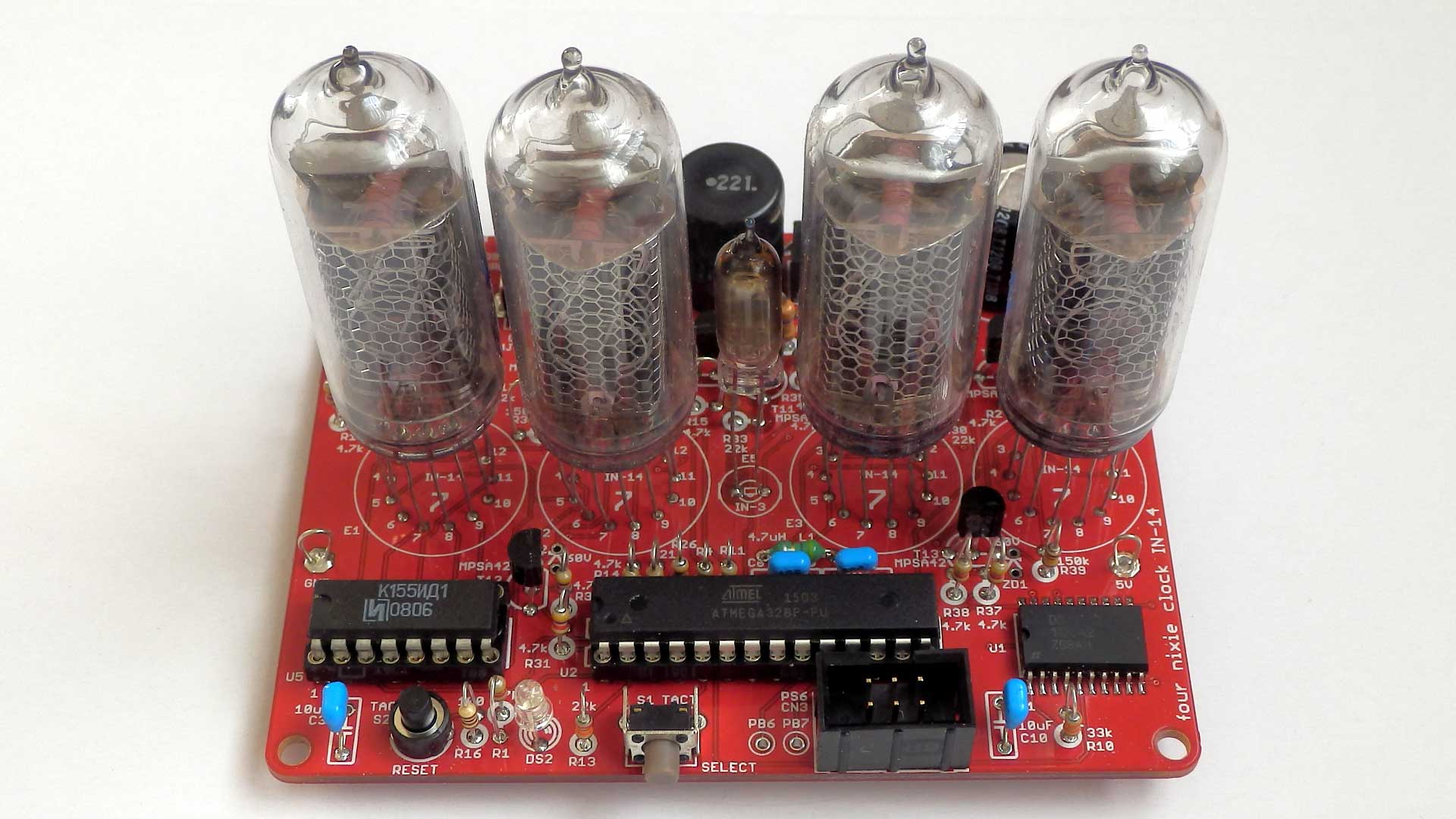

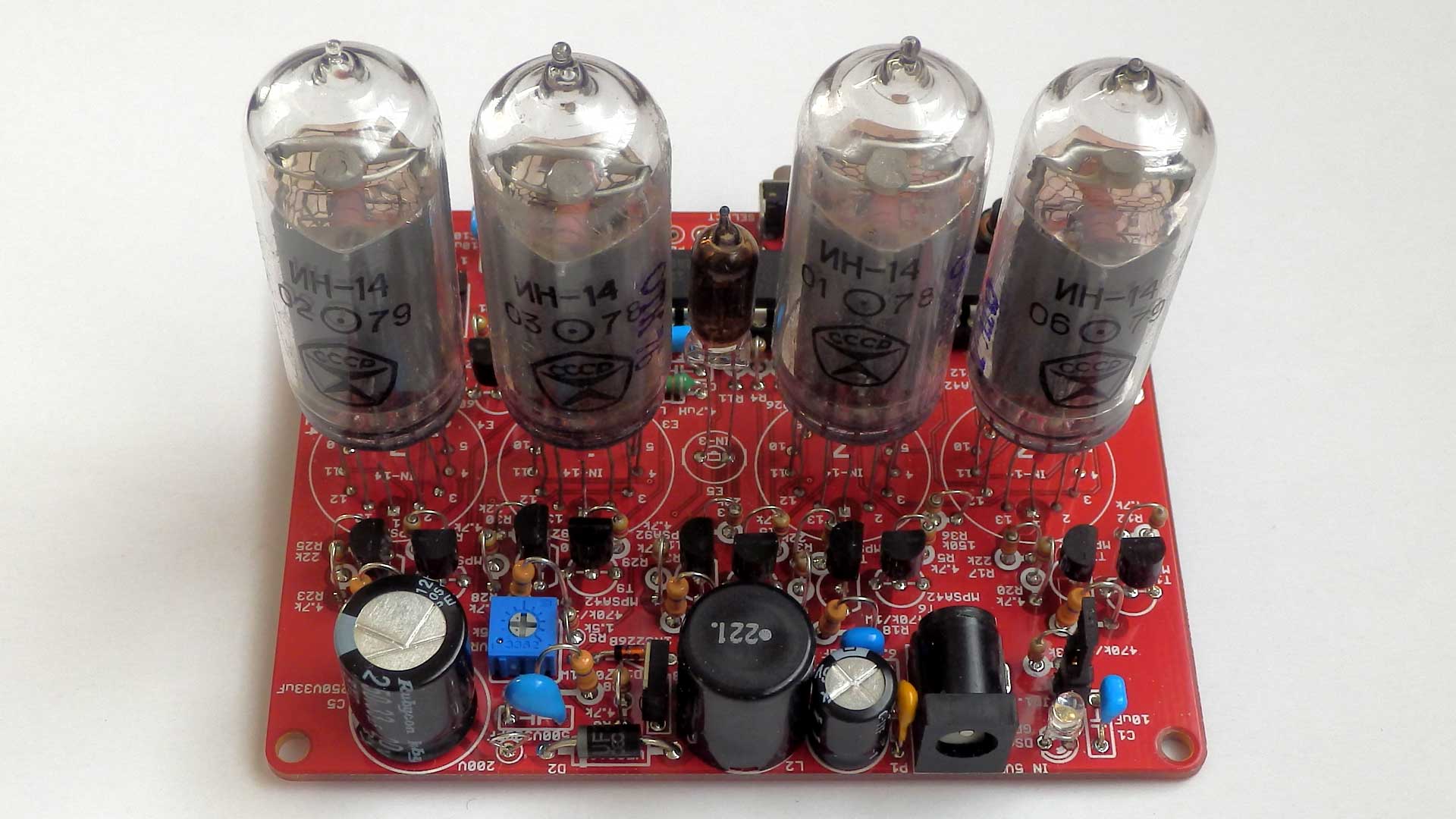

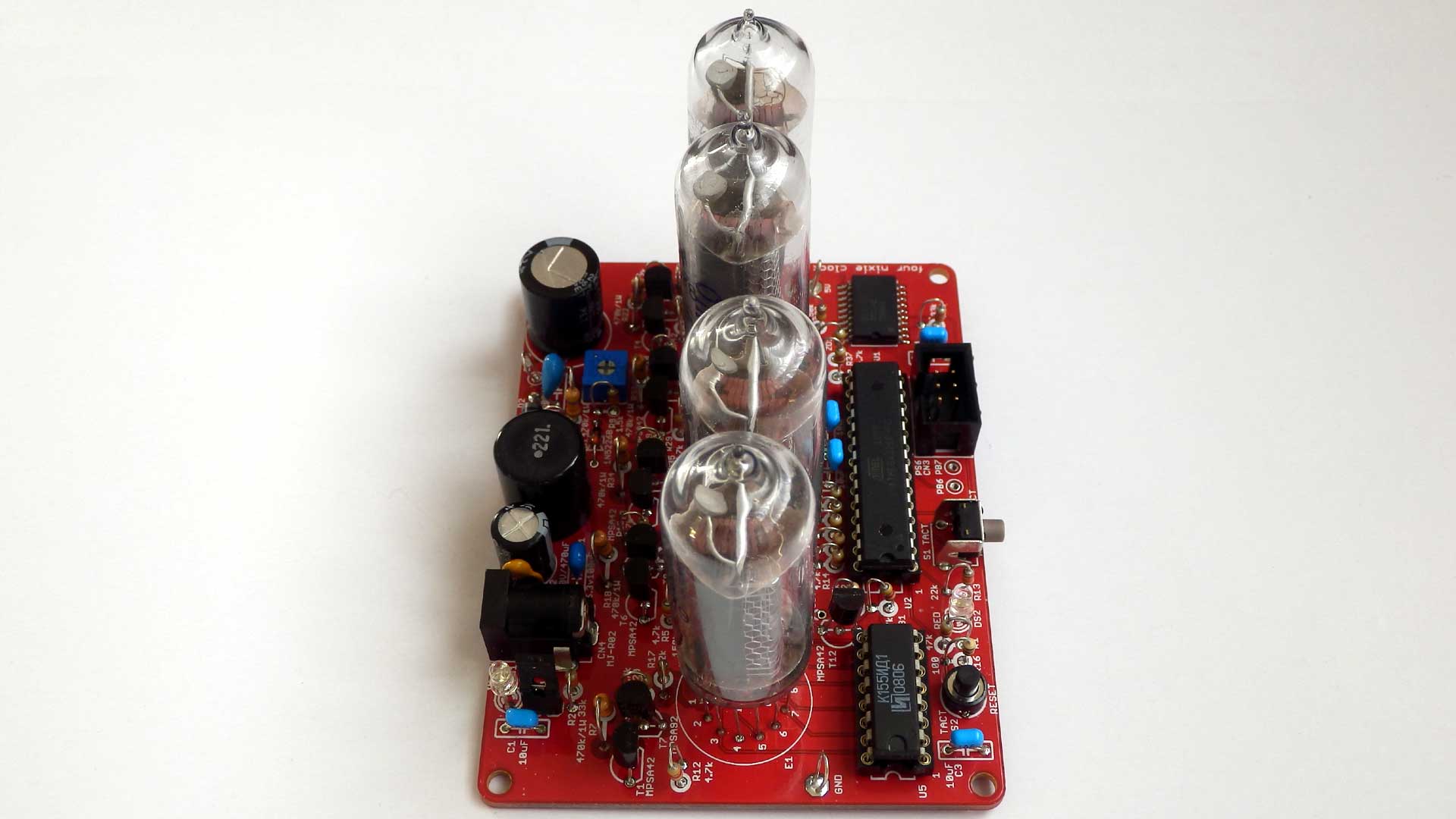

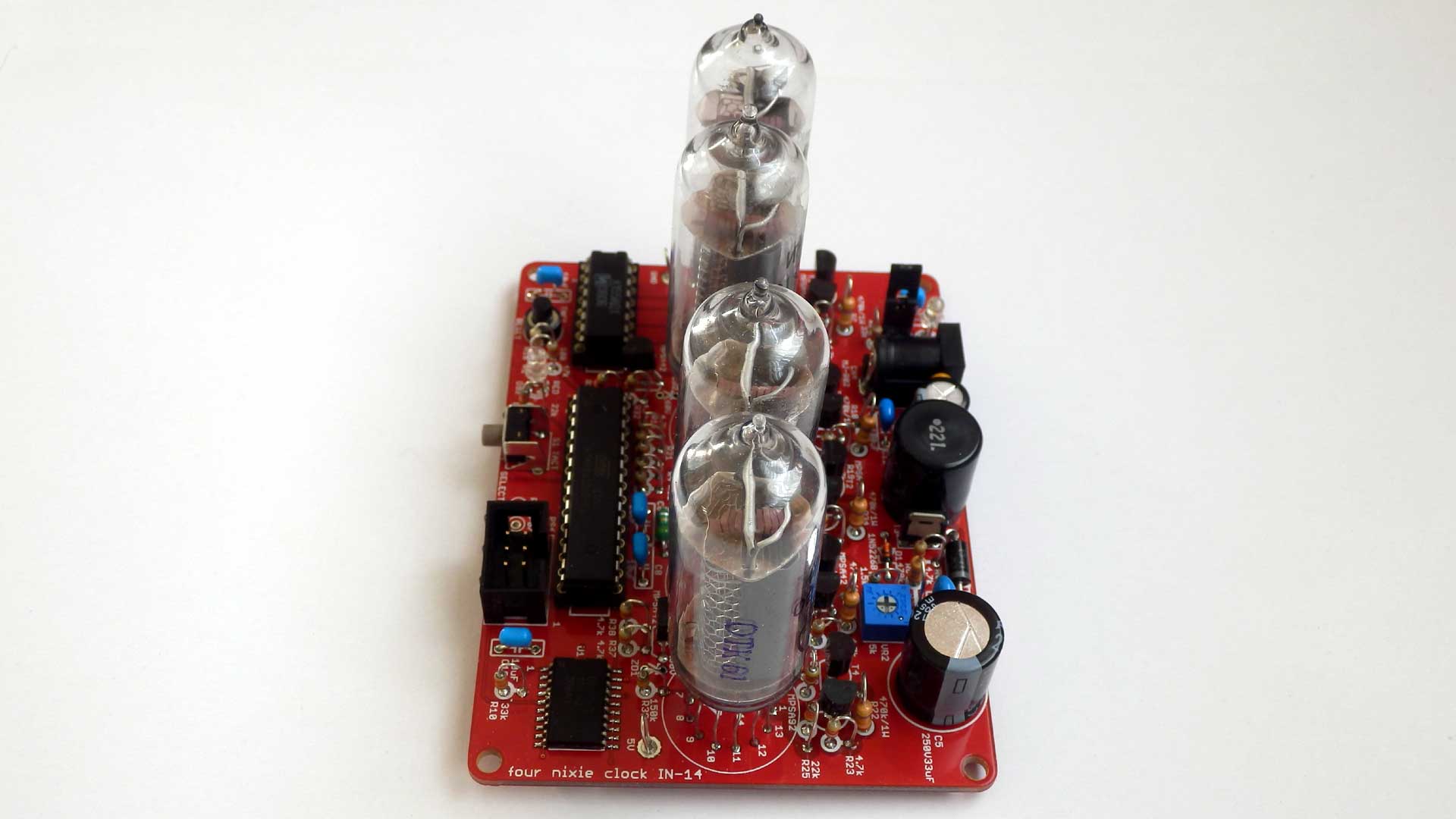

基板を組み立てた。ニキシー管は点灯するが表示が全て点灯するみたいでおかしい。
何となく１秒間隔で点滅している所が有るみたいなので１秒割り込みは良いみたい。
- １１月２８日
どの桁も６が点灯しっぱなしで、７が点灯しない。チェックのルーチンでは０～５、８と９は６と一緒に点灯している。
テスターで当たった限りでは Ｋ６もＫ７も ＧＮＤには落ちていない。ニキシードライバを交換しても同じ。１８０Ｖにしても少し暗くなるだけで同じ。オシロで波形を見ないとダメだろう
- １１月２９日
最上位を「１」にして 最上位の選択信号で同期してオシロで見ると ドライバー（デコーダー）の入力で Ｄ０だけＨでＤ１，２，３はＬなのでＣＰＵからのデータは良い。
でも ドライバー出力のＫ６の所はＬｏｗ（０．６Ｖ位）になっている。トランジスタで落とされている感じ？
ドライバーのＫ６の足を上げても ニキシー管のＫ６はＬｏｗになっている。
ＣＰＵからの独立コロン用の線（２７ピン）が ニキシー管の８ピン（Ｋ６）に重なっている。チェックでエラーになっているが、見落としたか、最終のチェックを忘れたか、だろう。

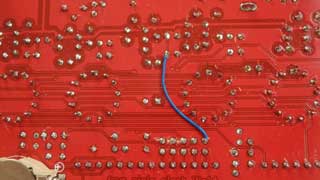

ニキシー管８ピンに重なっている所のパターンを切り、ジャンパーをしたら ニキシー管の表示は出来た。２００Ｖにすると少し左側の管に表示が漏れるが、その管が消えている時にうっすらわかる程度で
何かの表示が有ればわからない程度なので取りあえず２００Ｖとする。必要なら少し電圧を落とせばよいだろう。
ＣＰＵの２７ピンは壊れていないか？ いまは独立コロンを表示していないのでわからない。
時計動作も良い。設定も出来、進んでいる。バックアップも電源ＯＦＦしてしばらくしてＯＮした時 進んでいるので良いだろう。
- １２月２日
ＣＰＵの２７ピンは壊れていなかった。
左小数点が表示しない問題は プログラム上でそのビットの設定を入力にしている所が有った。（流用したソースの変更洩れ）

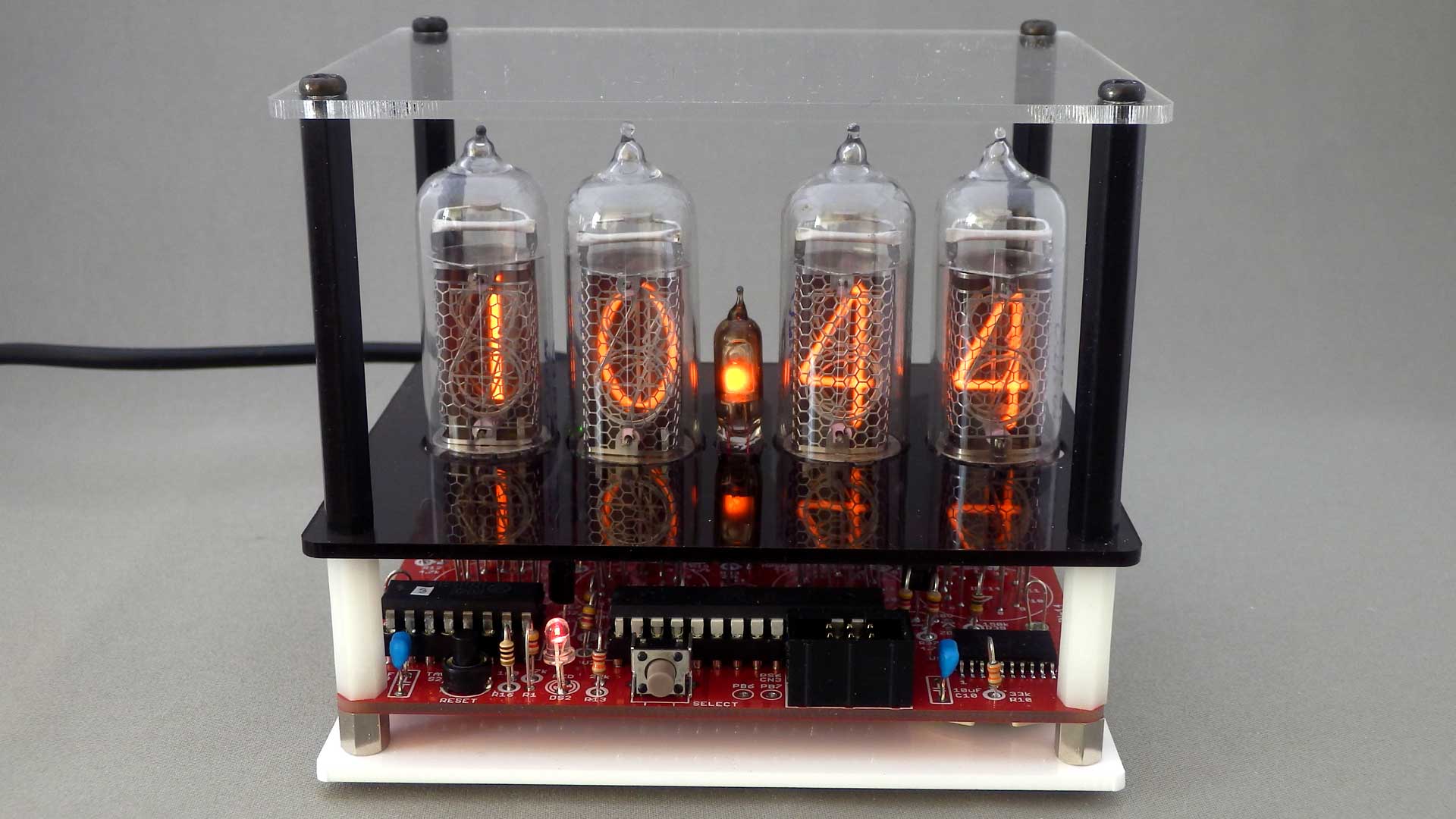

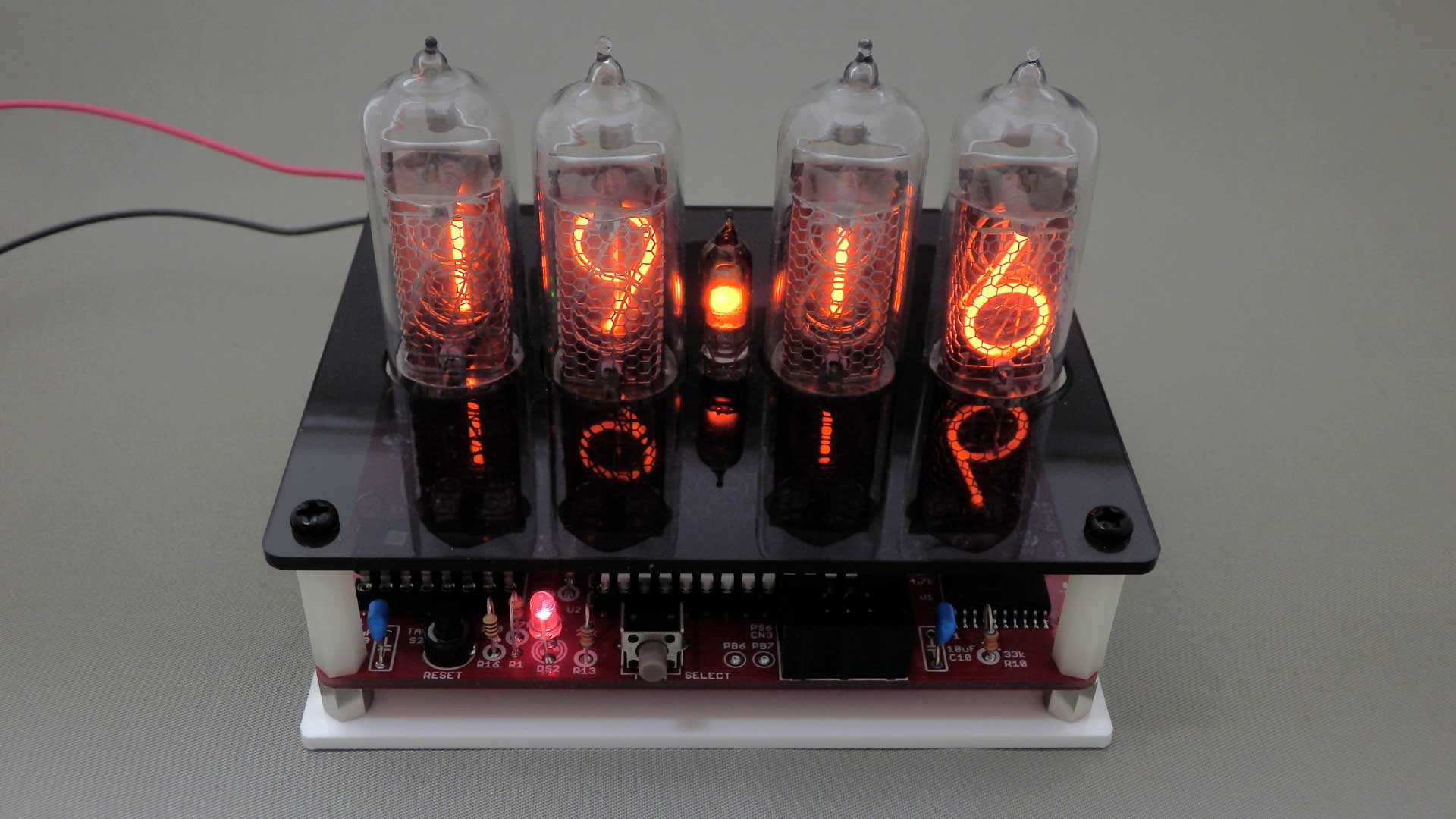

スモークアクリルと白色アクリルで挟んだ。
- １２月３０日

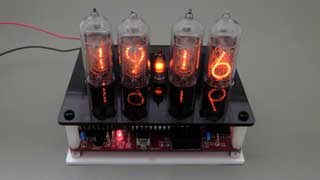

管の上に透明アクリルの屋根を付けました。
