ＩＮ－１７を使えば大きさはある程度抑えられた物が出来るだろう。 曜日、秒まで表示するならば１５桁になる。

ダイナミック表示も１５桁になると一周期の時間が長くなるのでちらつくのではないか。 半分ぐらいにしてドライブＩＣを２個使うほうが良いだろう。ｍｅｇａ３２８でピン数が間に合わないかもしれない。 Ｘｍｅｇａ３２Ｄ４を使えば間に合うかな？

ＩＶ－２７時計の設計が終わり基板を注文して一段落したので、こちらを少し具体的に考えてみたい ダイナミック表示は２系統にして７桁か８桁駆動にする方針で行きたい。高圧（２００Ｖ）は　ｎｊｍ２３６０を使い、 ＣＰＵと無関係な高圧にしたい。（ＣＰＵ制御するとプログラムのデバッグがやりづらいので） 桁駆動（アノード）はＰＮＰとＮＰＮトランジスタの組み合わせで行いたいが、２系統の共通のデコーダーで行きたいが、 コロンをダイナミック駆動とすると、５桁分増えて２０桁になってしまう。 つまりＰＮＰ＋ＮＰＮ回路が５組とその制御ビット分の１ビット増えて、カソード側のドライブ回路ＮＰＮが一つふえる。 ニキシー管の駆動ＩＣに繋ぐと内蔵ツェナーダイオードの影響で常に点灯すると思える。 もう少し全体像を決めて、ＣＰＵの必要なビット数が決まってから考えることにする。

コロン制御に関して少し考えてみる。

1. 電流変動が大きくなる事を配慮しなければ、それぞれ左側のニキシー管のアノード制御と共通にして、 カソードは全てのコロンを共通にし、ＮＰＮのトランジスタでドライブする。
2. もう少し電流変動に配慮すれば、コロン全てを行けたみたいな考えとして、アノードを全て共通にして カソード側は分けて、ＮＰＮトランジスタを５個使う事にする。制御ビットはニキシー管用のコードの３ビットｘ２を使う。
3. ソフト的に簡単な制御にするならば、５個のコロンを完全にスタティックに制御する。

部品の数から考えると１番目が良さそう。

必要なビット考えると

• スイッチ入力にｓｅｌｅｃｔとｓｅｔとリセットの　計３ビット
• 赤外線にＲＸＤビット（シリアル受信）の１ビット
• ＲＴＣに　ＣＳ，ＳＣＬＫ，ＤＯＵＴ、ＤＩＮ、ＩＮＴ（割込み）の　計５ビット
• ニキシー管のアノード選択に３ビット（上下共通で０～７のデコーダを２つ使う。８アノードｘ２）
• ニキシー管のカソード選択に８ビット（上下別々で０～９のデコーダを使う）
• ネオン管（コロン）のカソード選択に１ビット
• 周囲の明るさセンスにＡ／Ｄ１ビット
• インジケータ用ＬＥＤに１ビット

合計２２ビット必要になる。ＡＴｍｅｇａ３２８で間に合いそう。回路的にはＩＮ－１８時計をアレンジするのが良いだろう。 アノードのデコーダ部分と　カソードのデコーダ部分は結構な変更になるはず。

パイプに入れる事を考えると、４５ｍｍパイプにに入れる為には３５ｍｍ幅になる。５０ｍｍパイプだと楽そうだが、 長さが３００ｍｍ位なので存在感が有り過ぎる。パイプを断念するか、基板を二枚重ねにするか。 二枚重ねにする時はコネクタをどうするか。ハーフピッチは耐圧が低いので２００Ｖはかけられない。 ２００Ｖ関係はニキシー管と一緒にするか。その他の５Ｖ関係をもう一枚の下側基板にするか。 パイプをニキシー管が入るギリギリにして、主な部品は左右に張り出した余裕のある所に配置するか？ そうするとパイプは３０ｍｍ位で入りそうだが長さが相当長くなって４００ｍｍ位まで行くのではないか？ そこまで行かなくても３５０ｍｍは行くだろう。

パイプに実装するのはパイプ長が大きくなり過ぎる。それでも基板に実装するには５０Φ位は必要になる。 取りあえず止め、１００ｘ１００ｍｍのテスト用基板を作って進めたい。

１００ｘ１００ｍｍの基板には入らないので　２００ｘ１００で基板を設計する。 高圧（１７０Ｖ）関係の沿面距離をどの位の部分に反映するか？ 電圧から行くと１．７ｍｍは必要になるが、それは出来ないだろう。 適当な段階で基板を注文して回路的な検証をしてから本格的な実装を考えるのも有りかもしれない。

２００ｘ２００ｍｍの基板で沿面もある程度配慮した基板が出来たので、これで最終版にしたい。 回路的にも机上でもう少し煮詰めることにする。ソフトもある程度動きそうな物を作っておきたい。

ＩＮ－１７を１８個Ｓｏｖｔｕｂｅに注文した。（６個組を３組）

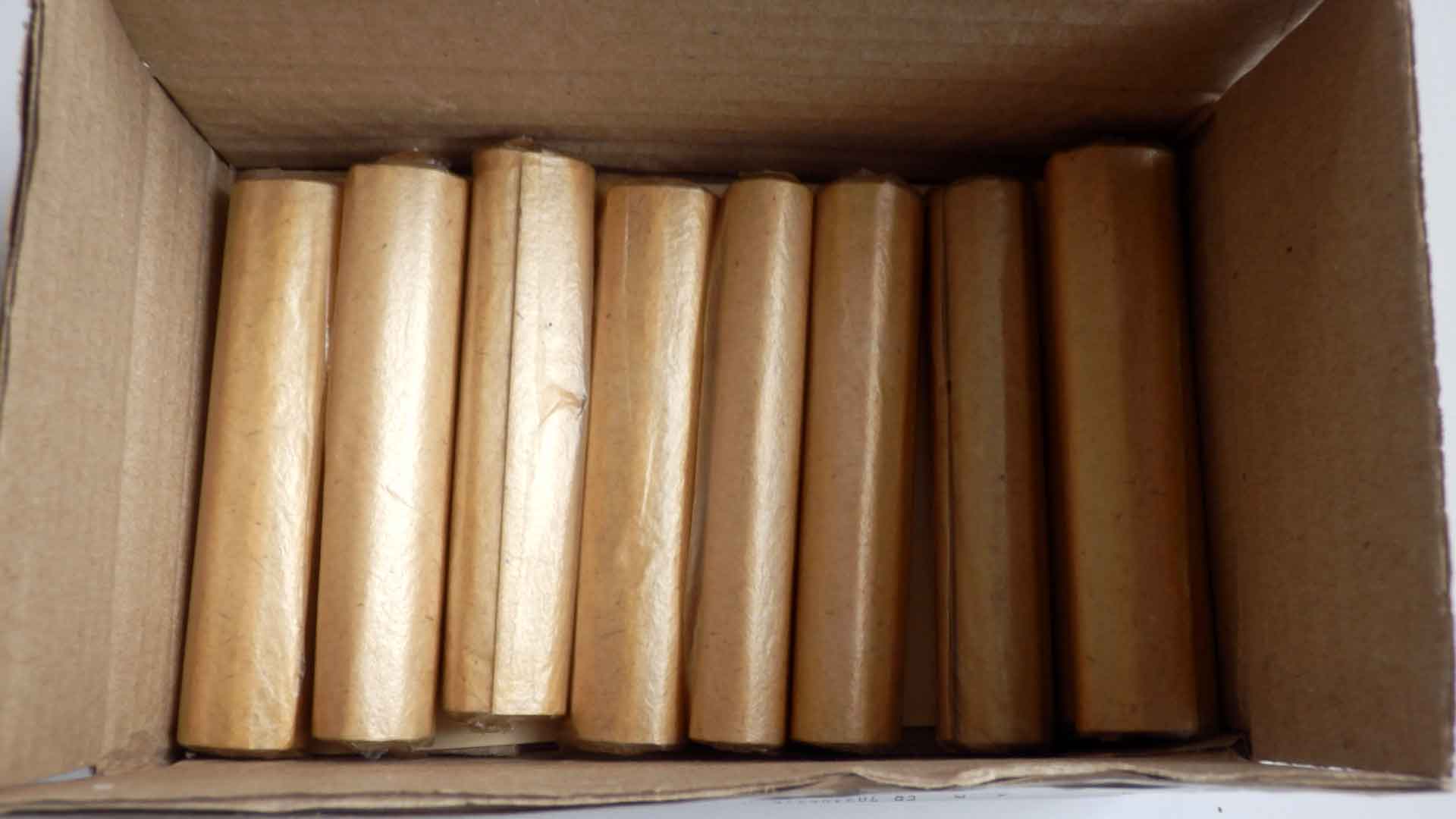

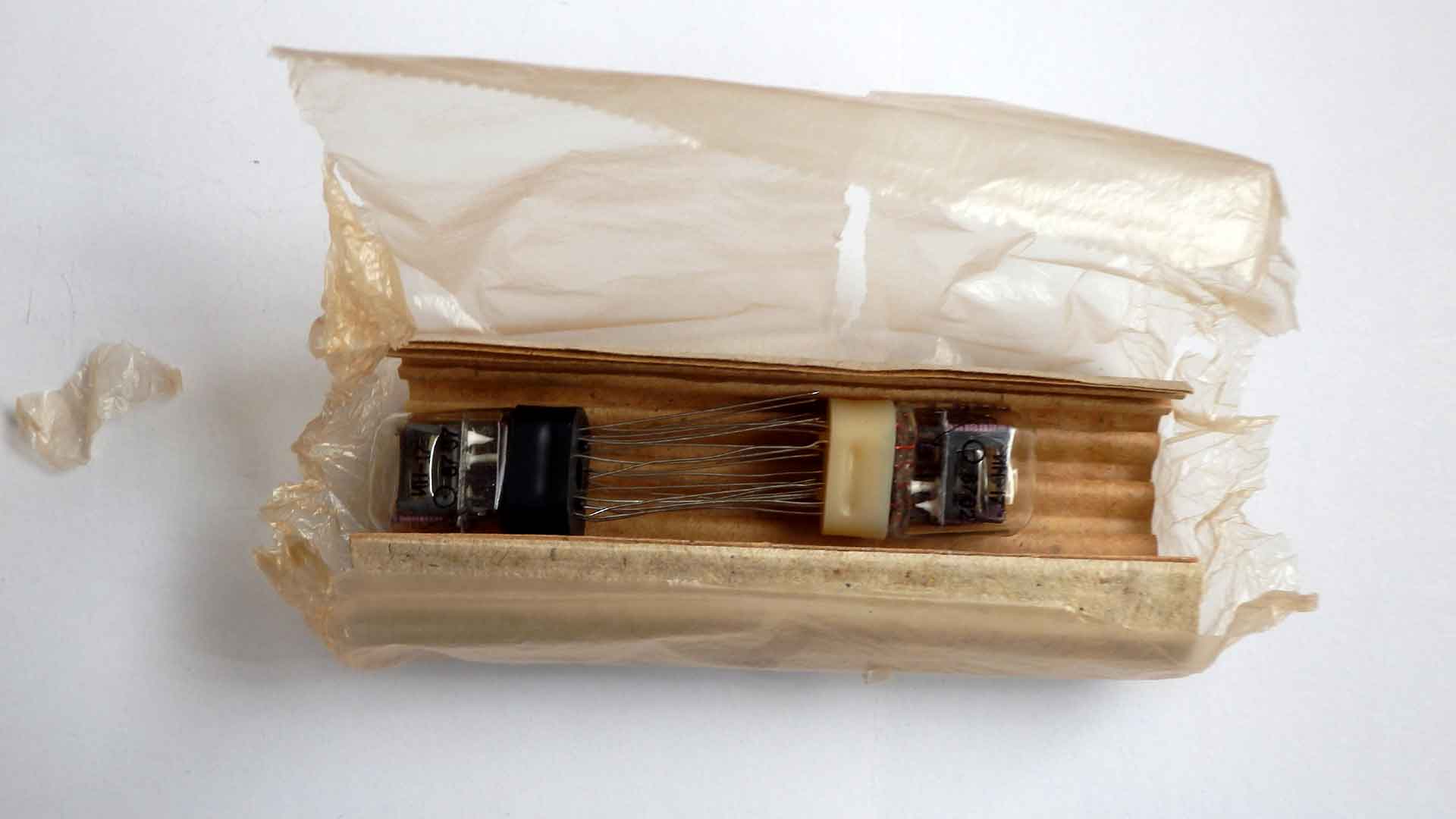

ＩＮ－１７が届いた。 中身はダンボールの筒が９本で、 １本の中にＩＮ－１７が２つ入っていた。

動作を確認した。すべてＯＫ

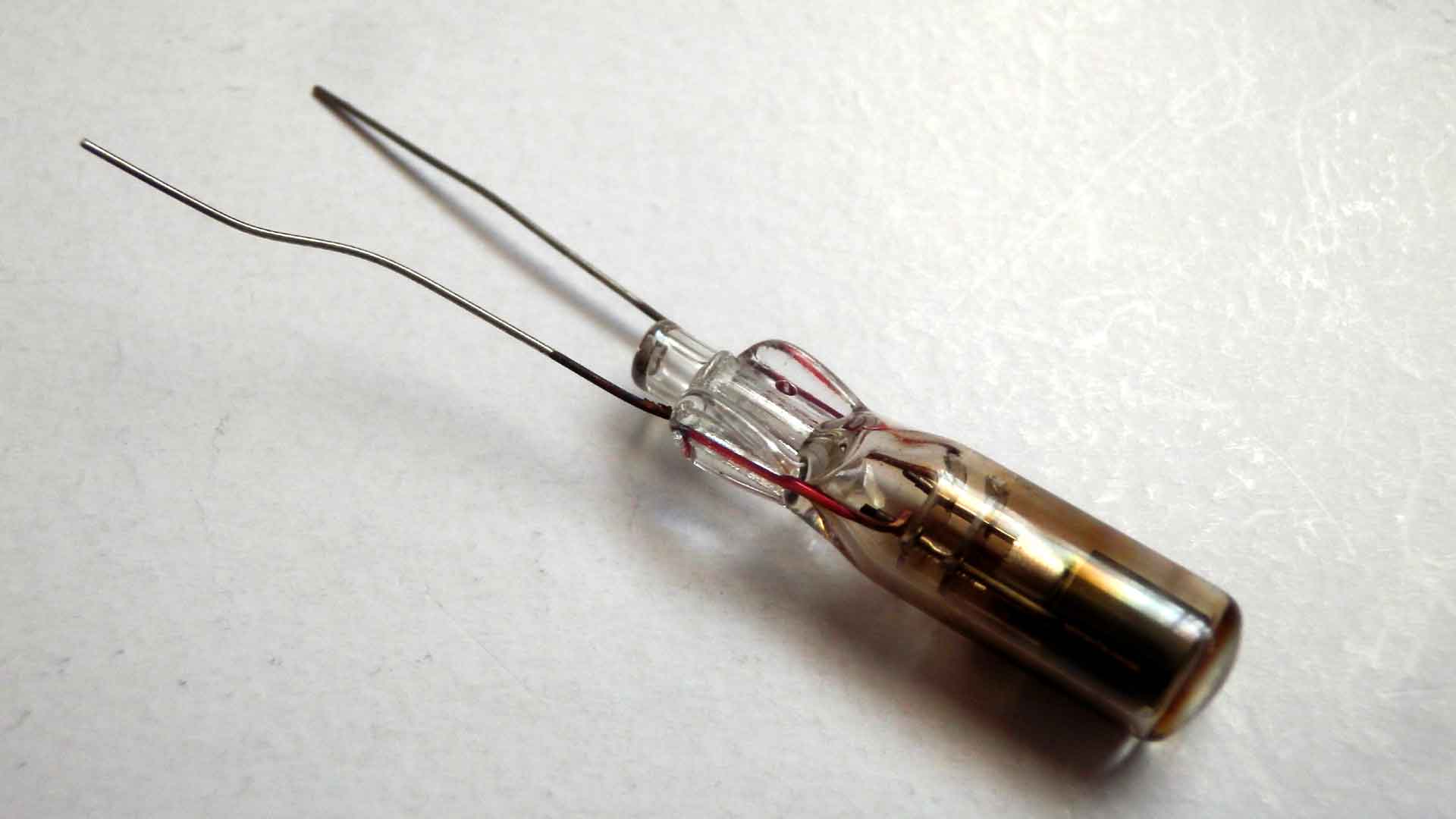

コロン用（表示区切り用）ネオン管ＩＮＳ－１を アマゾン（ｃｌｏｃｋｗｏｒｋｓ）から８個購入した。動作も確認した。すべてＯＫ

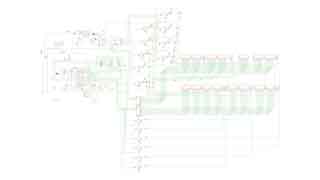

とりあえず　Ａｔｍｅｇａ３２８を使って回路図は書いた。但し、４５ｍｍパイプにに入れる為に考えると この回路を幅３５ｍｍの基板に入れるのは難しそう。ニキシー管を入れるとＩＣを入れる所が少ない。

１００ｘ１００ｍｍの基板に入るか設計を進める。回路の確認の意味合いも有るので修正等を考えると 表面実装は止め、スルーホールにすべきだろう。１００ｘ１００から外れてもスルーホールにすべきだろう。

２００ｘ１００で回路と基板を設計した。高圧関係の沿面距離を無視している。

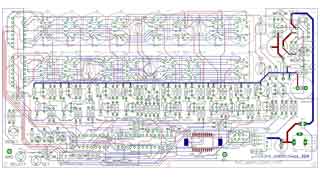

高圧関係の沿面距離もできる限り取った基板を設計した。

取りあえず部品表も作ってみた。

取りあえず、ガーバーファイルを作った。 上下にサンドイッチ状態にするアクリル板は１００ｘ１００ｍｍの大きさで２枚に分ける事にした。 下側は左右同じ物、上側は左右違う物で　ＤＸＦファイルとしては３つになる。

ＩＶ－２１パイプの基板と一緒に基板だけをＥｌｅｃｒｏｗに注文した。中国は休日が入るのでいつになるか．．．．。

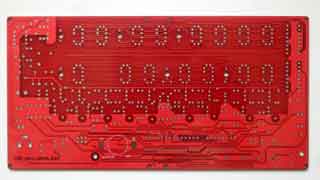

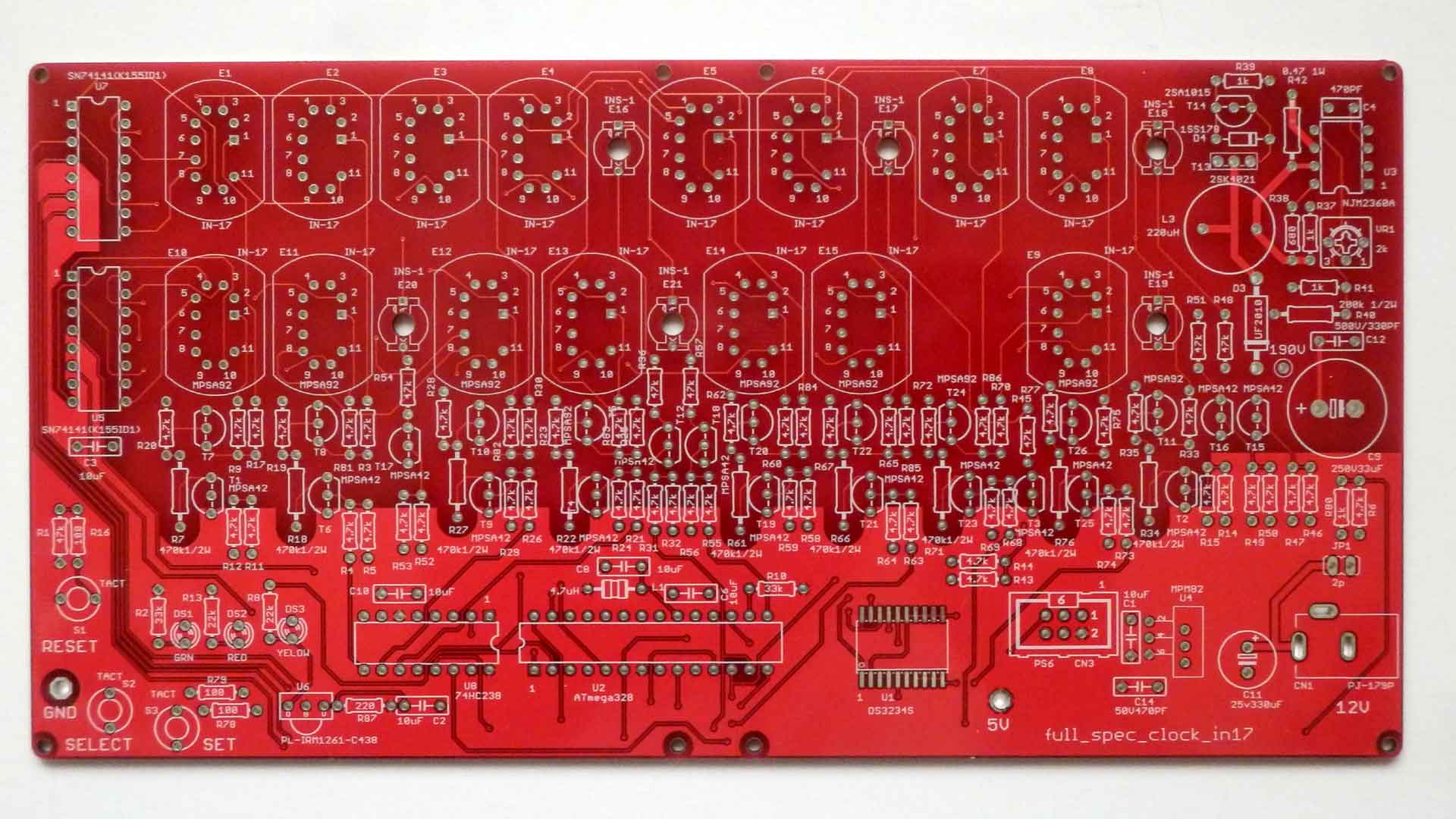

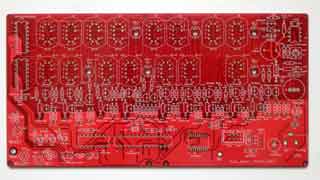

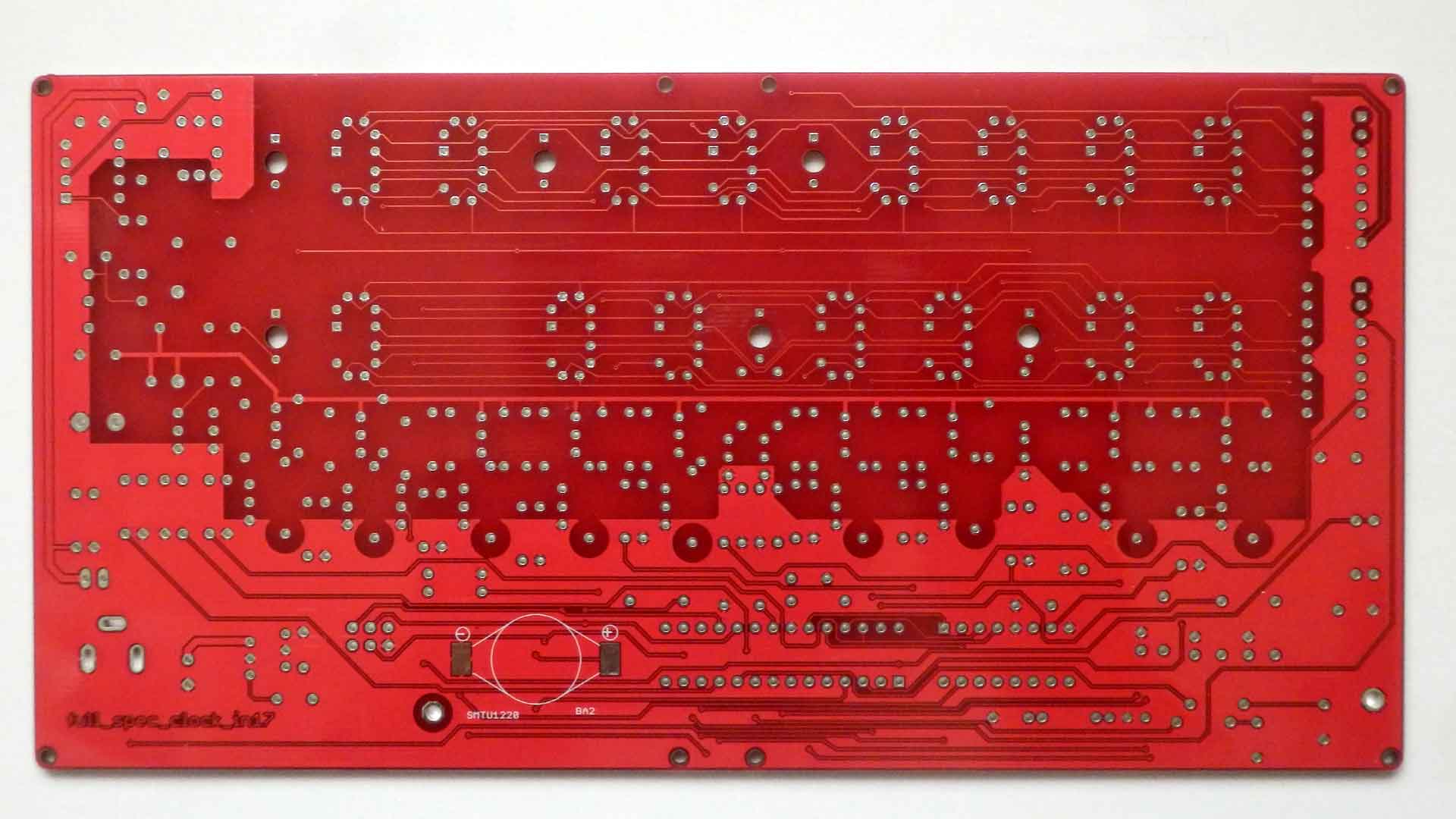

基板が到着した。速い。土日祝日が入って１１日で来た。 基板の（表） （裏）　見た所問題は無いみたい。

不足部品を秋月、マルツに注文した。

部品が来たので、基板の組み立てができるが、まだ手を付けない。

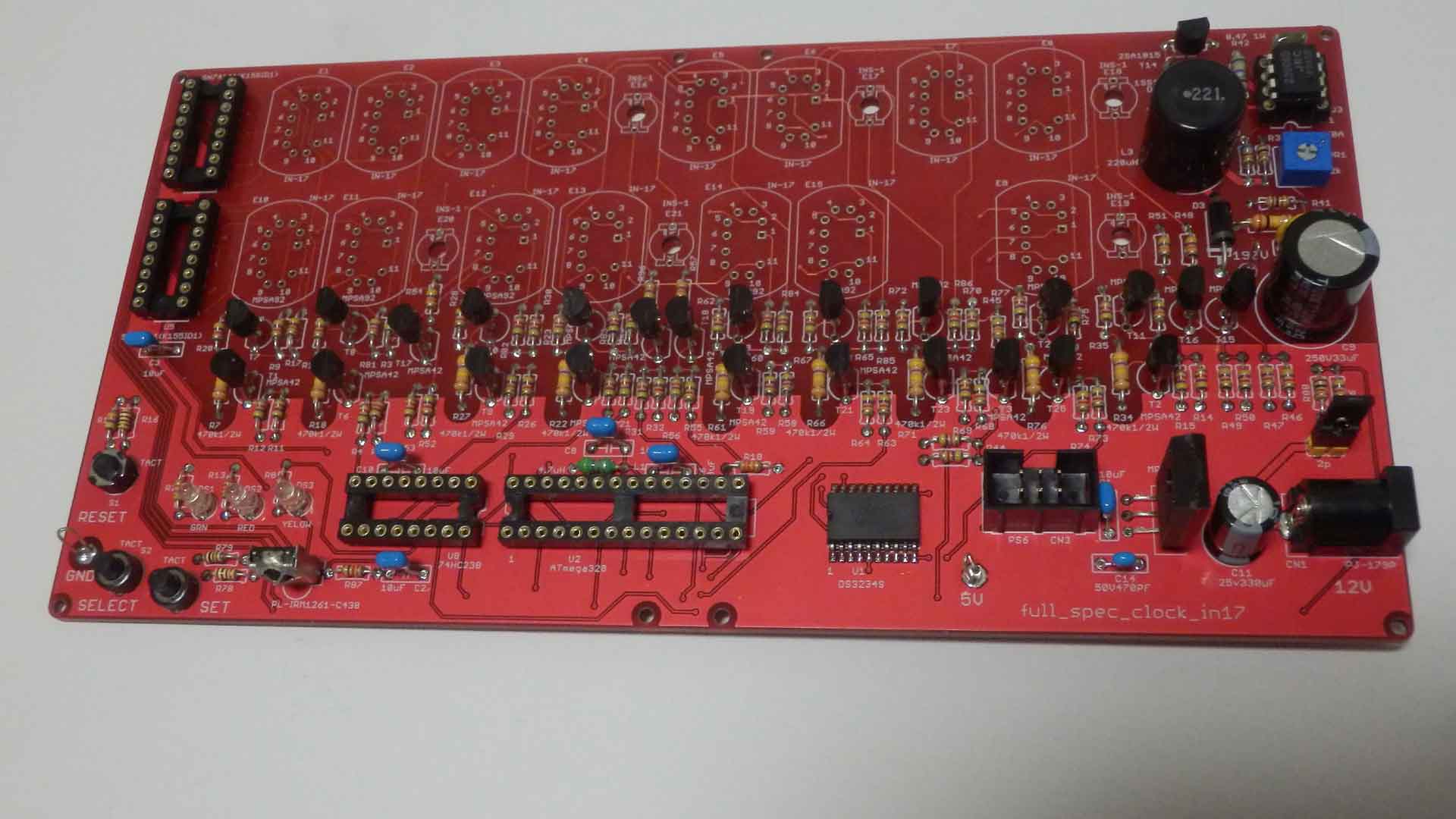

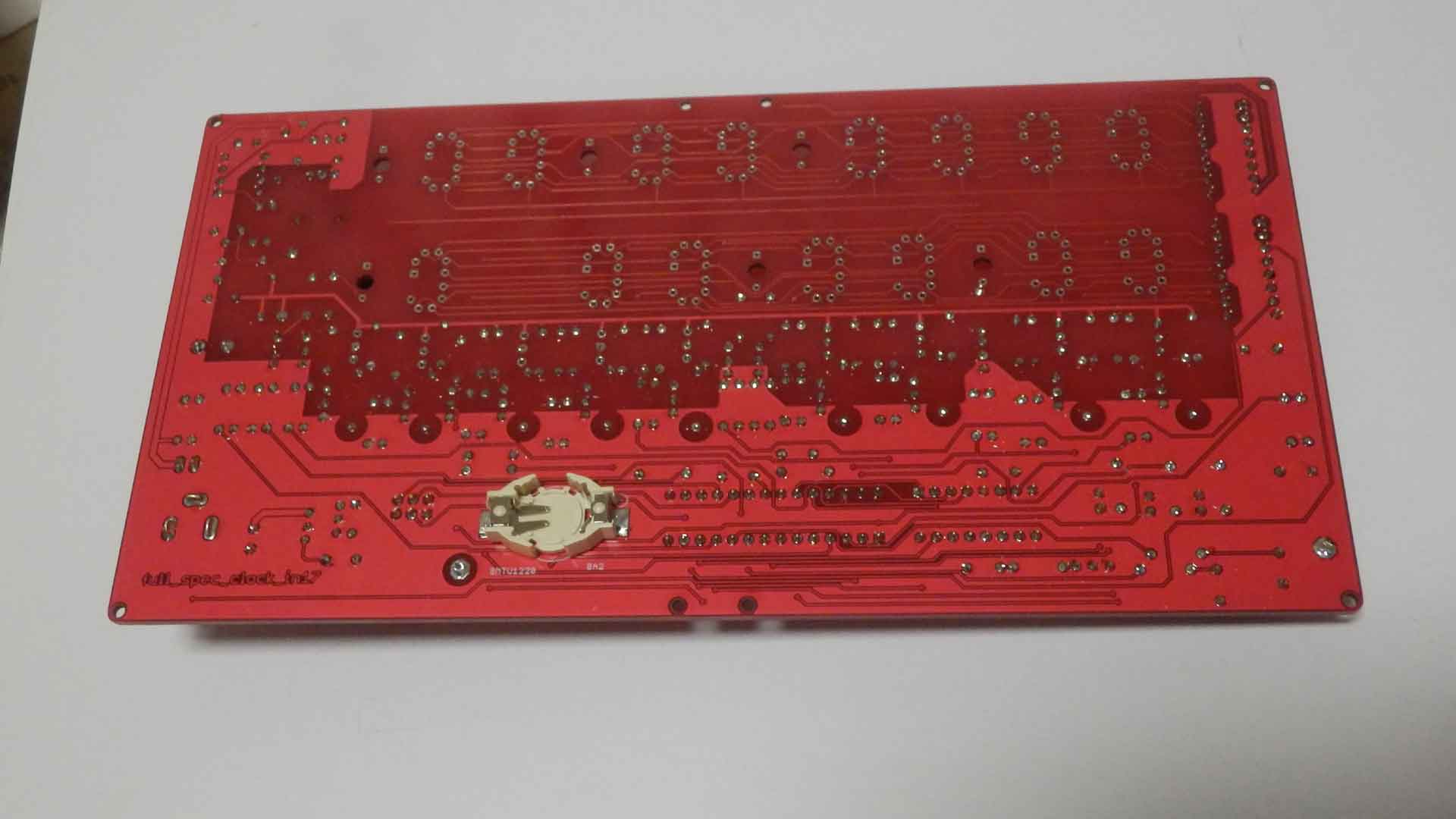

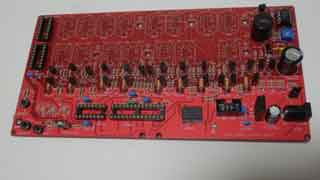

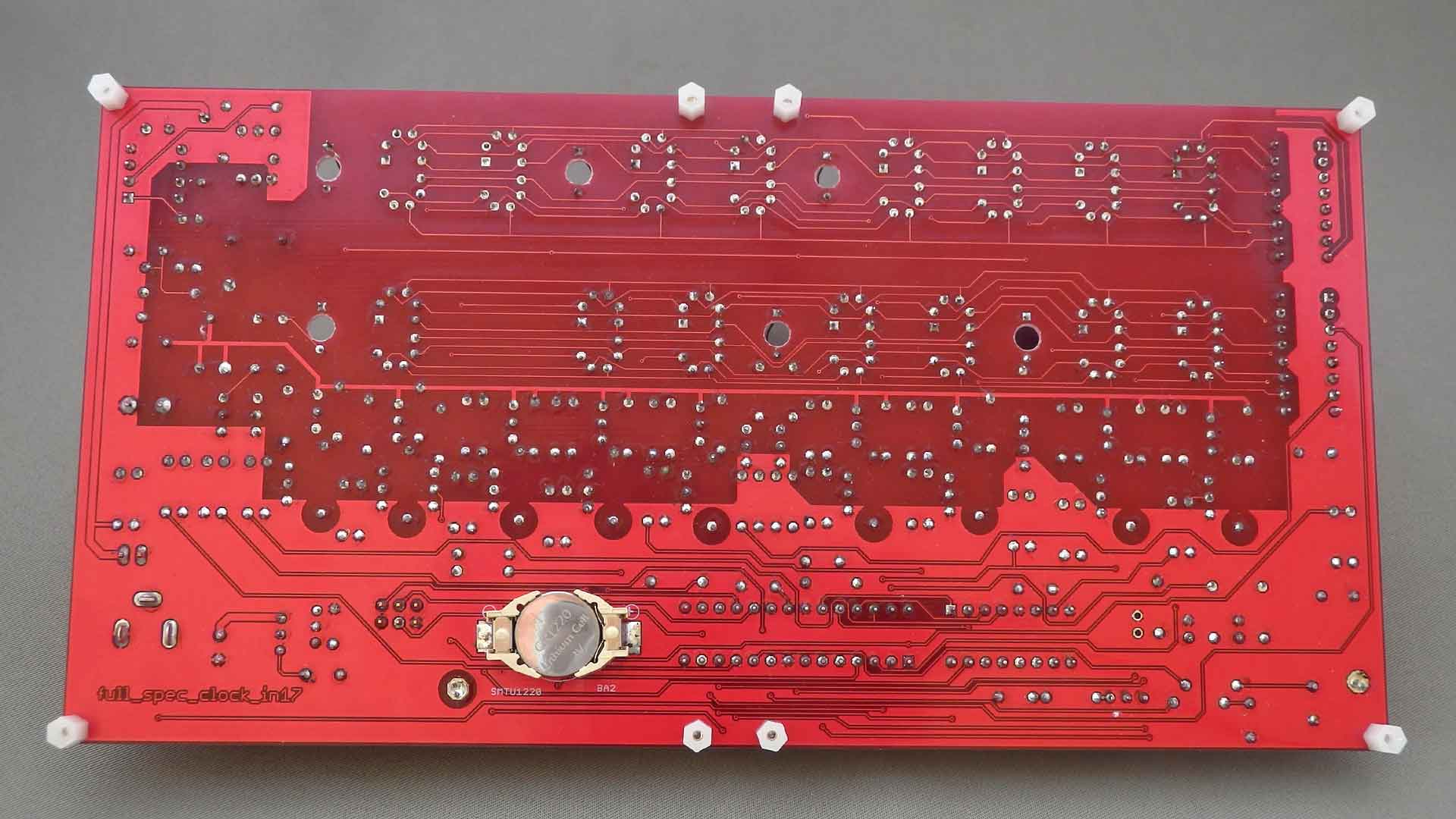

ニキシー管、ネオン管以外の部品は取り付けた。（表、裏） プログラムがまだ出来ていないので、プログラムを作りながら動作チェックをする事になる。

１２Ｖを入れた時、５Ｖと２００Ｖ（１９０Ｖ）が出ている事は確認した。。

プログラムを作り始めたが、一回の出力で全ての表示をＯＦＦでリルタイミングがない。 ダイナミック表示の切り替え時の一度ＯＦＦにする時が素早くできない。２，３ステップ掛かる。 多分人間の目には見えないと思うが、ごみが標示される筈。 桁選択のデコーダに３ｔｏ８（ＨＣ２３８）を使ったが、４ｔｏ１０（ＣＤ４０２８）を使うべきだった。

ＩＮＳ－１の中心の穴を０．２ｍｍぐらい大きくした方が入れやすい。ピン間は０．４ぐらい狭くした方がぴったり入りそう。

１０日の夜に千石に注文した「ＡＴｍｅｇａ３２８と７４ＨＣ４０２８」が届いた。 ここの所、朝早く出かけて２０時以降に帰る状態だったが　コンビニ支払いでネコポス送りにしたので問題なく１２日の夜には手に入った。 ネコポスは結構便利。「投函した」のメールも送ってきてくれる。 　　　　　

組立てた基板で動作確認が通らないので、ブレッドボードにスイッチとＬＥＤを付けた物を作って、プログラムのチェックだけを始めた。
取りあえずスタティック表示チェックで
１．スイッチ名称が回路図とプログラムは合っているが、基板のシルクとは違っている。
　　－－＞基板にシールを張る
２．桁選択のＢ０とＢ３（ＰＣ０とＰＣ３）がいつもＨになっている。
　　－－＞プログラム修正
３．ネオン表示の時Ｂ２だけが点灯する。全部点灯して全部消灯するはず。
　　－－＞プログラム修正
その他はまだわからない。 　　　　　

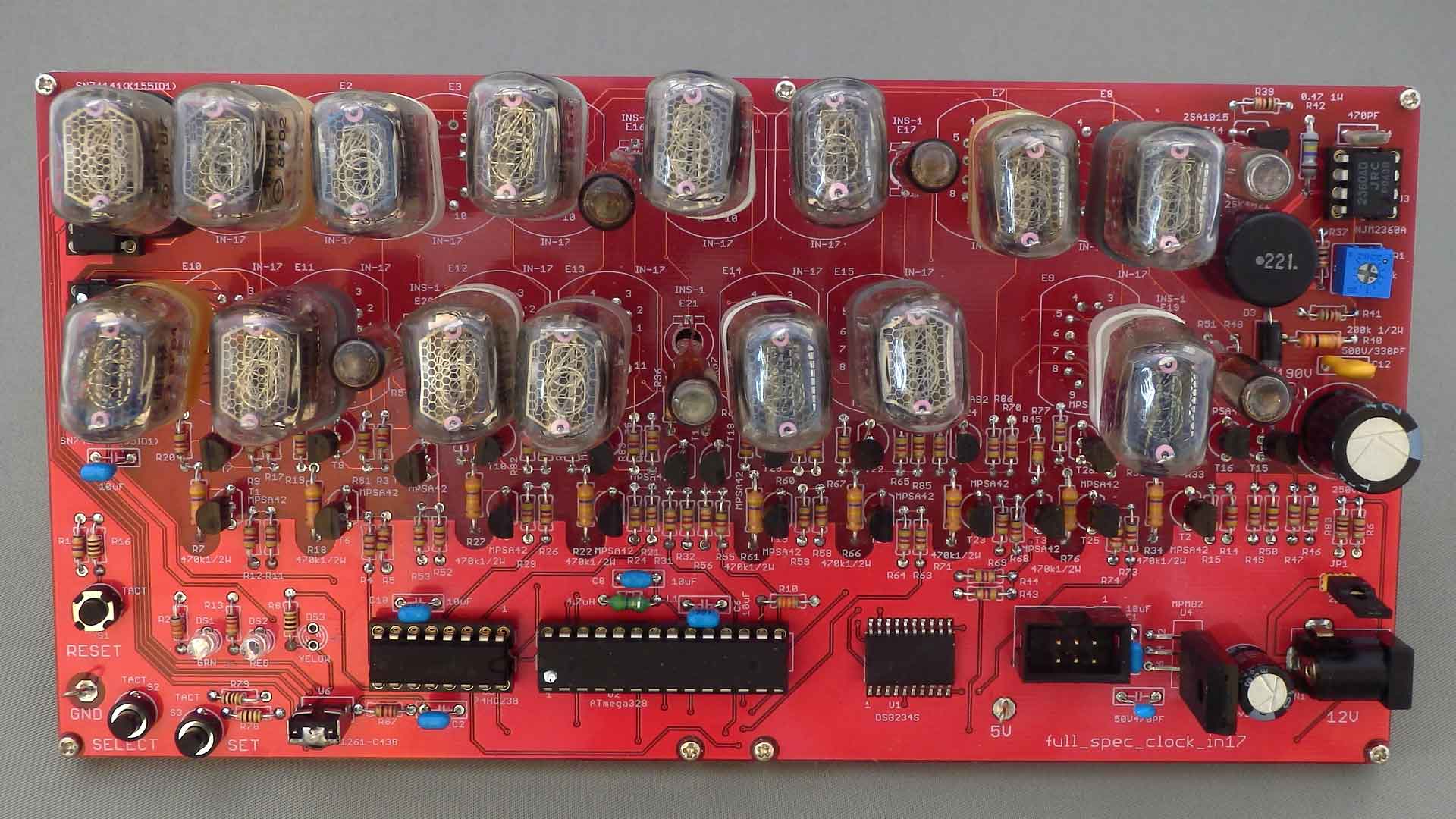

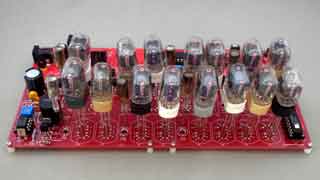

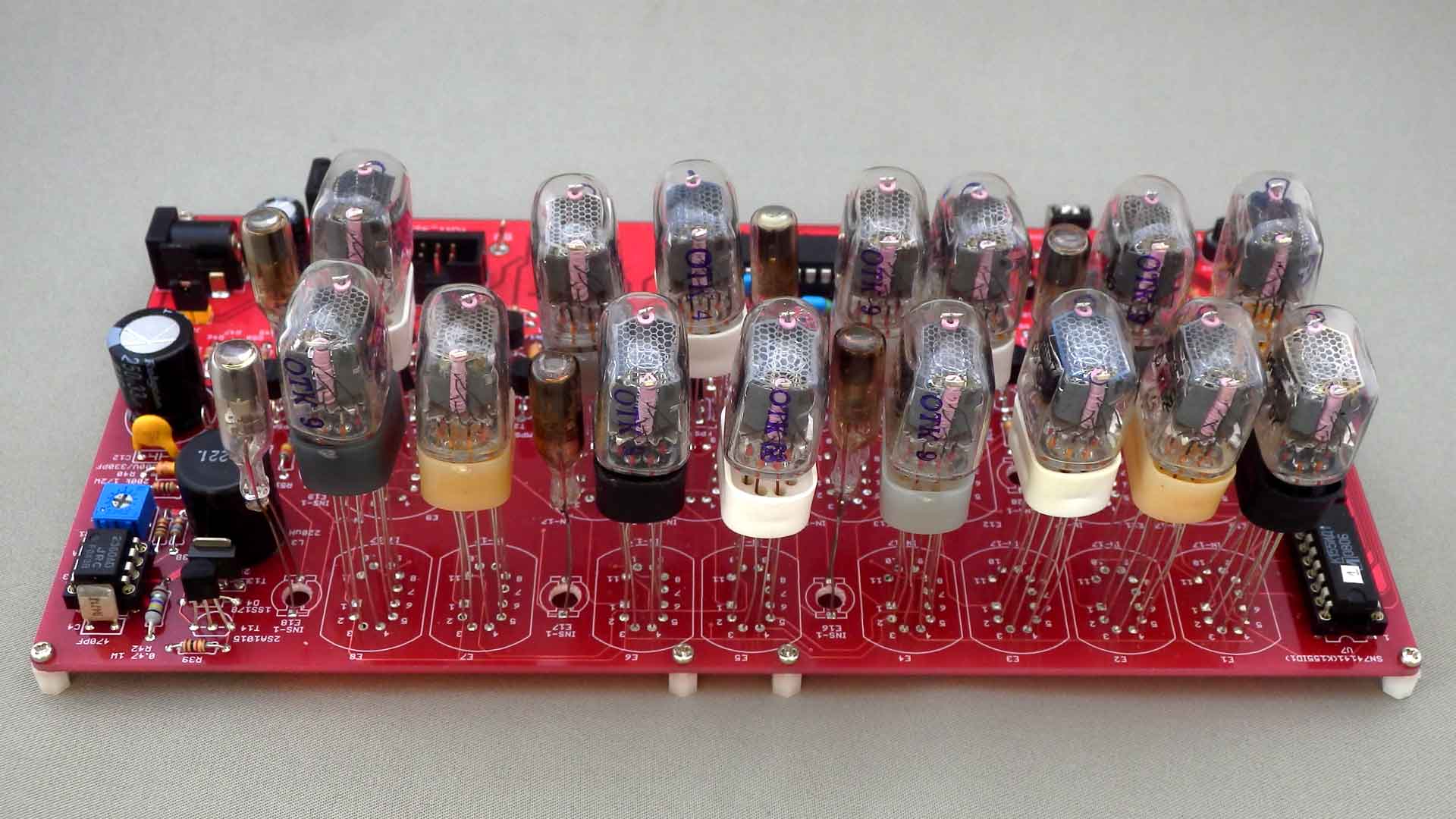

ＩＮ－１７を全て取り付けた。
下側グループ（Ｕ５のＫ１５５ＩＤ１）の表示が「５」と「７」しか出ない。
スタティックでもダイナミックでも同じ。Ｄ０（３ピン、ＰＢ０の１４ピン）とＤ２（７ピン、ＰＢ１の１５ピン）がいつもＨみたい。
ブレッドボードではコードが正常に出ていたので　はんだ付けブリッジ　又はパターン　又はＩＣ（Ｋ１５５ＩＤ１）の不良か？
ＩＣを外すとＬになる。取り付けると約２Ｖ（Ｈ）になる。違うロットのＩＣに交換しても同じ。上側グループの信号は約０Ｖまで落ちている。 ＡＴｍｅｇａ３２８のＰＢポートのドライブ能力が足りないのか？　規格上では２０ｍＡのシンク電流は取れるはず。Ｋ１５５ＩＤ１はＴＴＬの筈なので Ｌｏｗ入力の流れだし電流は数ｍＡ（７４１４１の規格で３．２ｍＡ）は必要でも２０ｍＡ有れば大丈夫なはず．．．．．？ 　　　　　

ＡＴｍｅｇａ３２８を交換したが変わりなく下側グループは５と７の表示になる。
ＰＢ０とＰＢ１の設定が入力のままで出力にされていなかった。つまり「１はプルアップＯＮ」、「０はプルアップＯＦＦ」の動作になっていた。 その為ＩＣが無い時は１がＨに見え、０の時はオープンなのでテスターの入力抵抗でかろうじてＬで見えたのだろう。 出力に設定をしたら正常に数字を表示した。
　　　　　

ネオン管（ドット、コロン代用）を取り付ける。
年－月のネオンが点灯しない。
ネオン管がだめ見たい。交換したら点灯した。（購入時には動作確認をしたのだが．．．．。）
点灯しないのとは関係ないが、コモンの抵抗が大きいので１ｋΩに変更し、各ネオン管に直列についている抵抗を２２０ｋΩに変更した。
　　　　　

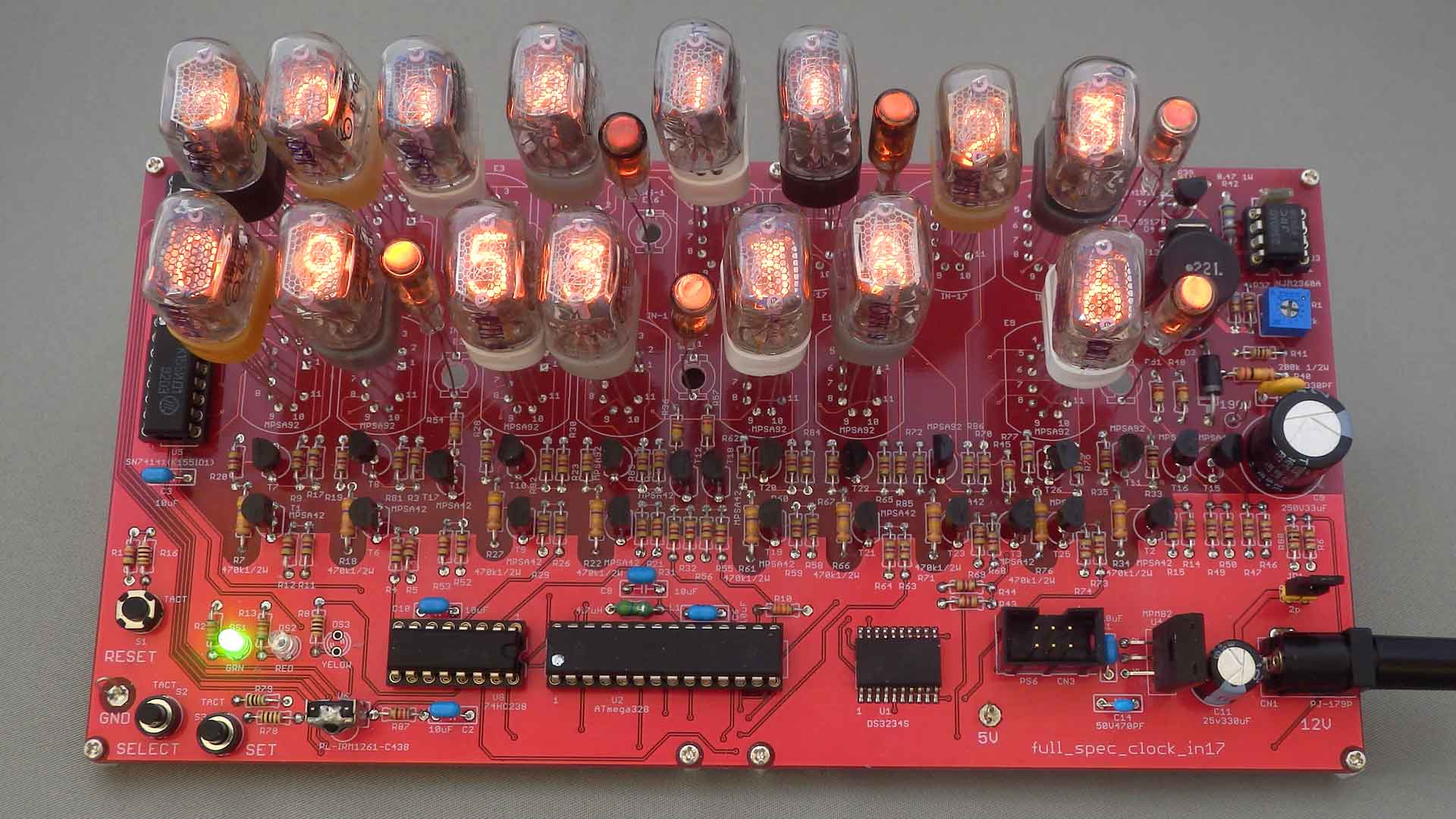

時計表示、設定動作、電池バックアップも確認した。
赤外線受光の動作がだめ。
６００ＢＰＳがズレて居るのかもしれないので、調整用のルーチンを作ったが、まだ書き込んでいない。
　　　　　

６００ＢＰＳ調整用のルーチンを書き込んだで動作させたが、赤外線はまだ駄目。
赤外線受光器の出力にＬＥＤを付けていたのでＨレベルが足りなくなっていた。ＬＥＤを外したら動作は正常になった。
調整用のルーチンは残して置くことにしてもう少し表示を考えることにする。
電源電圧（１２Ｖ）の監視ルーチンを追加。
　８．５Ｖ以下でＬＥＤ点滅し、９．５Ｖ以上になったら消灯する。
　一度８Ｖ以下になったら電源を切るまで点灯しっぱなし。
これで動作確認は出来た筈 　　　　　

曜日の設定が出来ていなかったので追加した。
部品表、回路図を最終的に修正した。 基板図は変更していない。プログラムも出来たこととする。 　　　　　

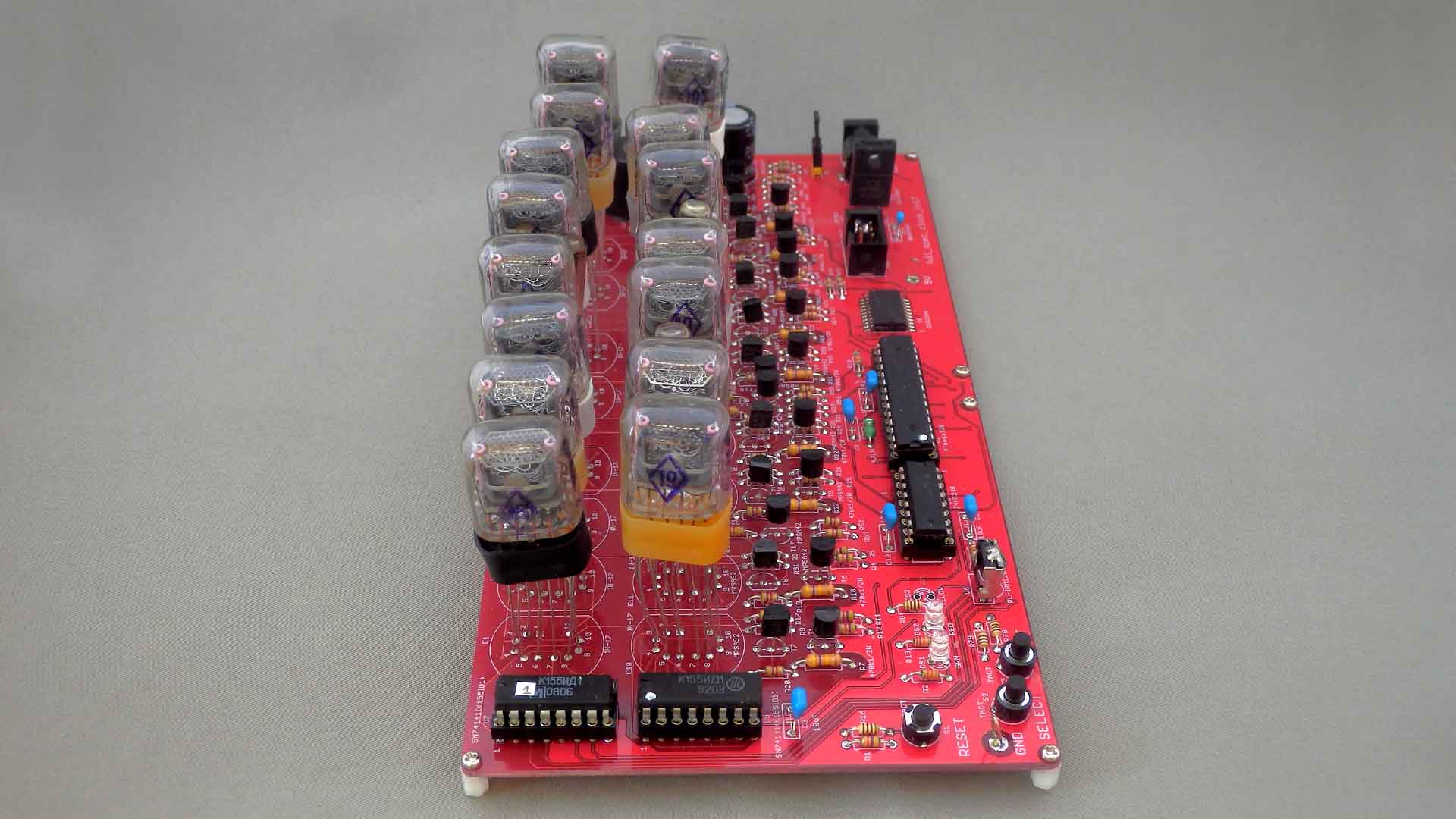

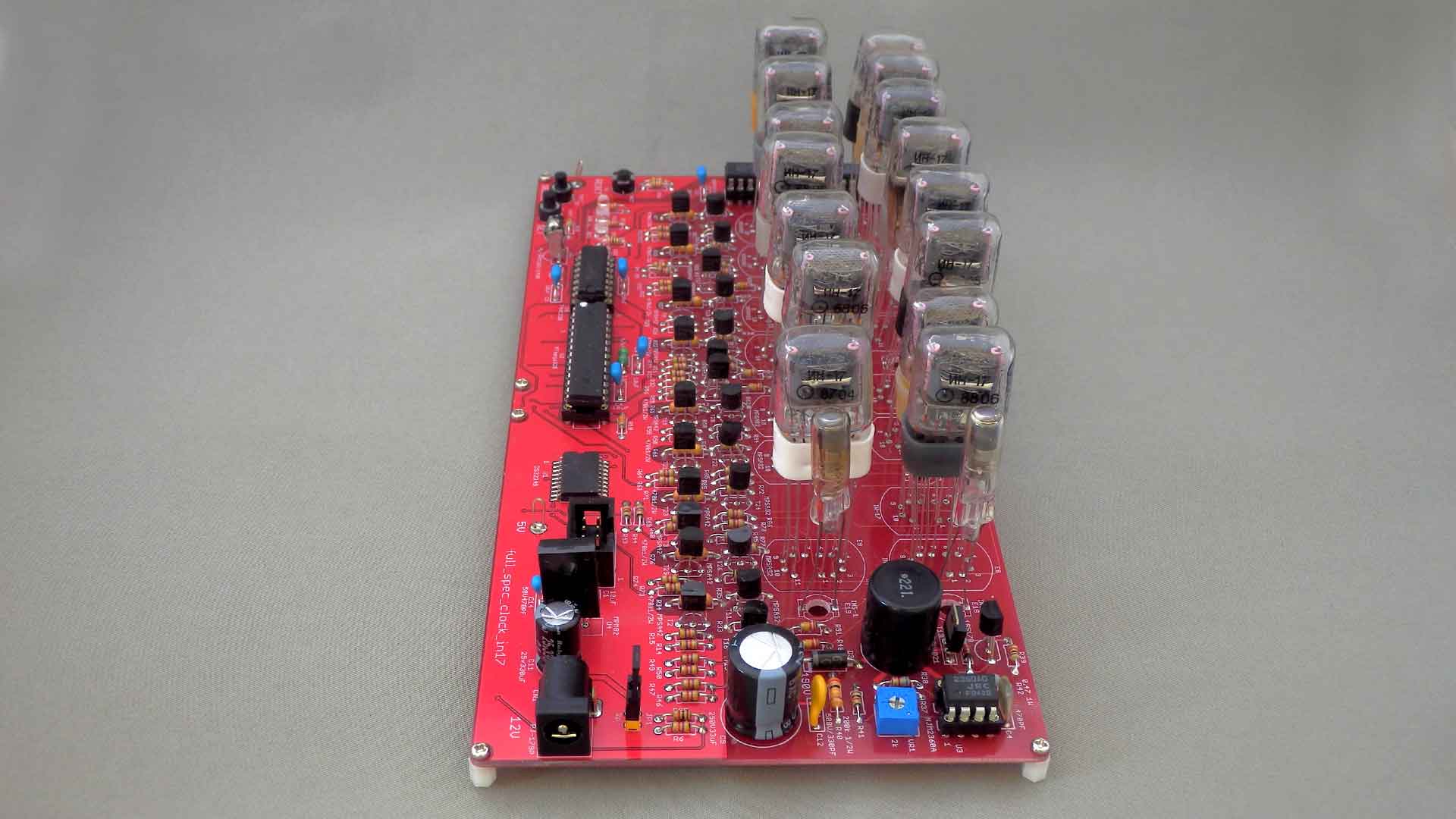

性能的には出来たと思う。
この基板はこれが目標ではなく、１５桁のニキシー管表示をやりたくてユニバーサルの代わりに作ったような物。 なので、ニキシー管、ネオン管ともに基板に完全には差し込まず、ブラブラの状態ではんだ付けをしてある。 今後　どの様は形状にするか考える。回路的には基本的な所は変更しない。７４ＨＣ２３８－－＞７４ＨＣ４０２８は変更する必要が有るだろう。

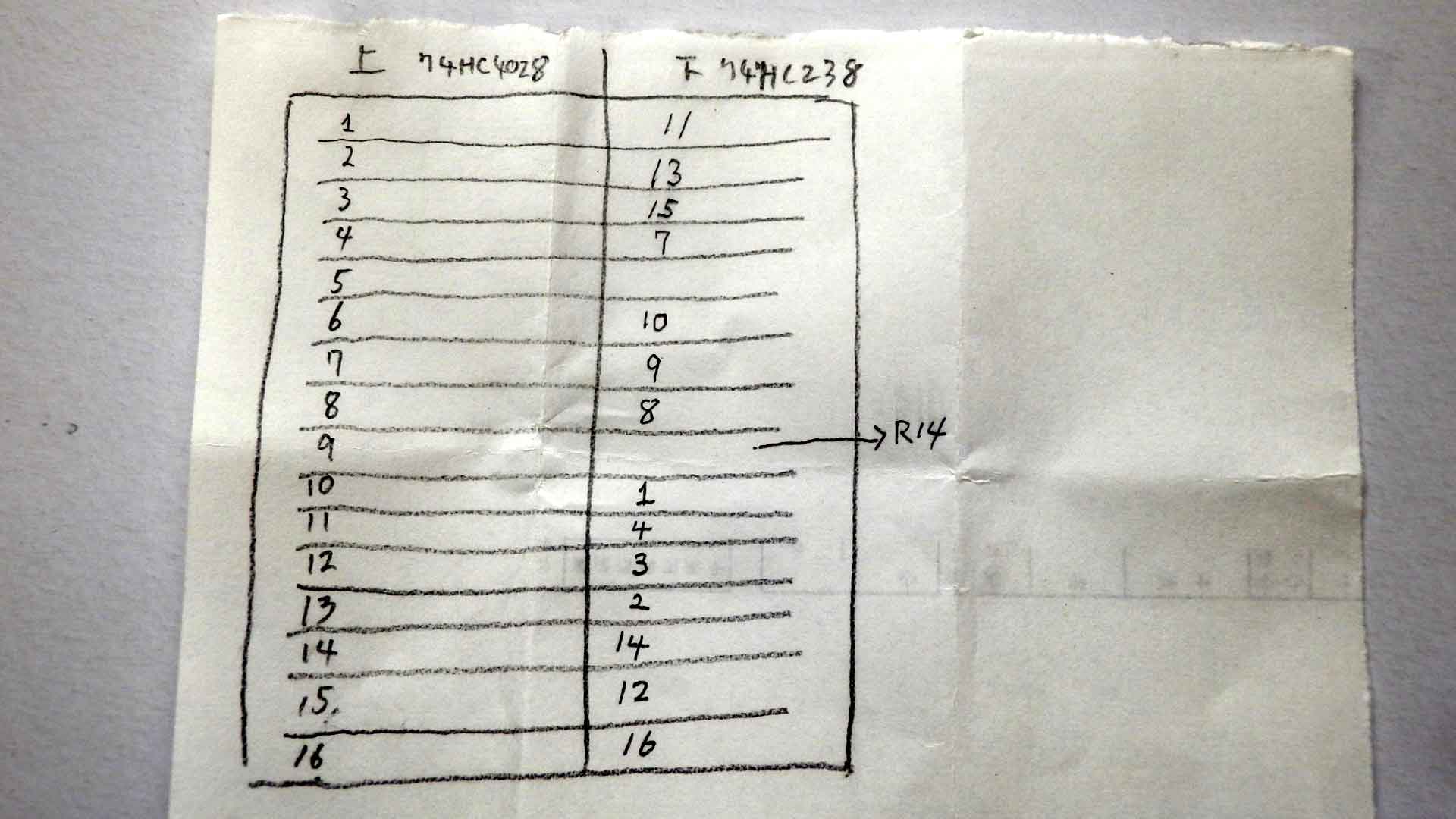

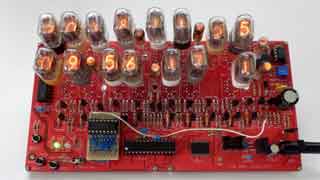

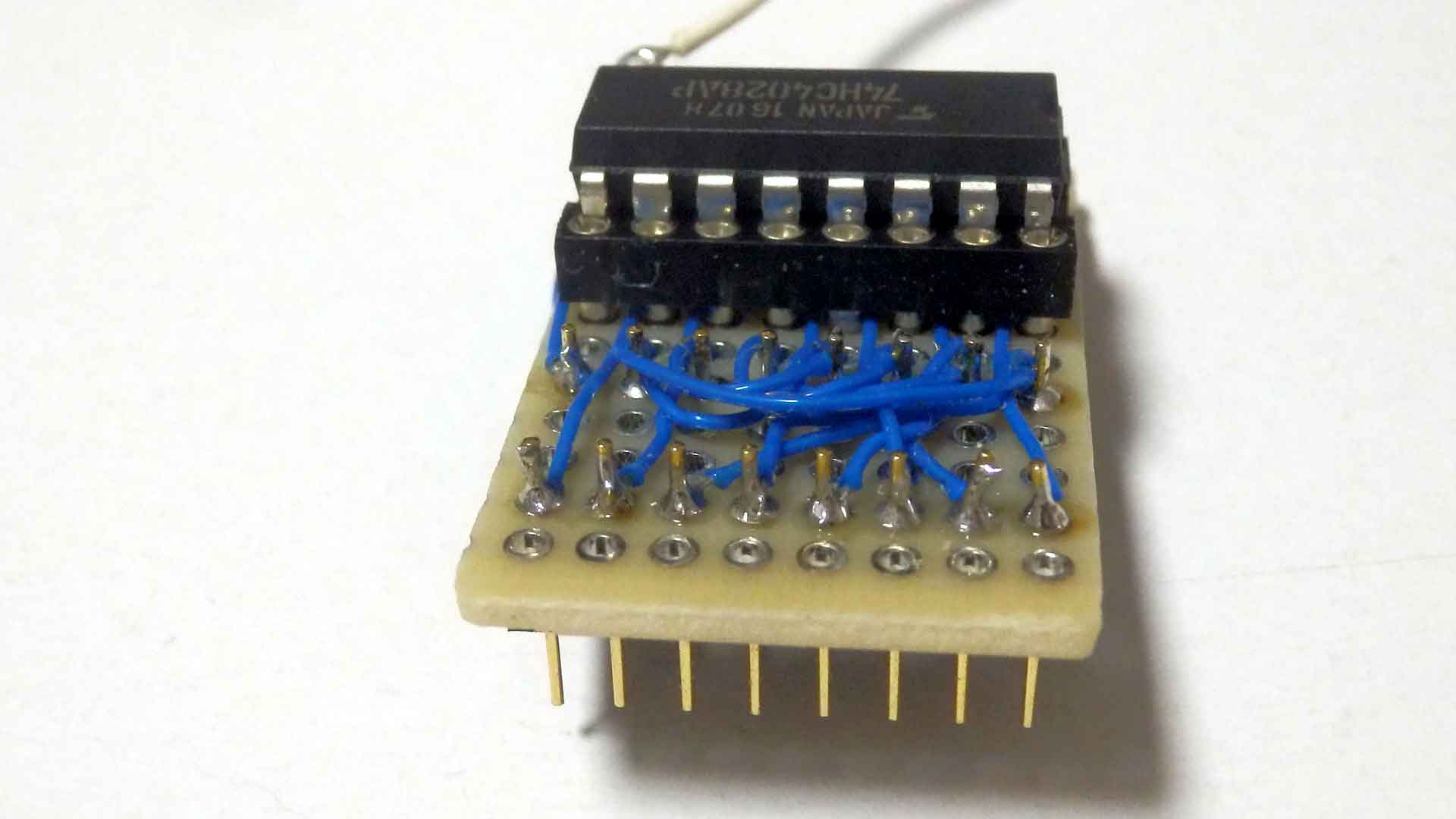

７４ＨＣ２３８－－＞７４ＨＣ４０２８の子基板を ユニバーサルで作って動かした。 （子基板配線表） ネオン管が薄く点灯する現象は無くなった。
取説も書いた。回路図も修正した。
