ソケットはＧＴ管ソケットにするのが簡単そう。

Ｔｕｂｅｓ－ｓｔｏｒに「ＯＧ－７」と注文した。（「Ａ１０３」、「Ａ１０１」、「Ａ１０６」も一緒）

Ｔｕｂｅｓ－ｓｔｏｒに注文した物が到着した。 今までと同じで　あまり綺麗でない段ボールの小さな箱に入って来た。 緩衝材はちゃんと入っていて、外観は何処も問題は無い。

管の動作を　仮にアノード抵抗を７７０ｋΩ、カソード抵抗はなしで、高圧は４５０Ｖで　チェックをした。 ミノムシクリップで各ピンを触りながら点灯するかを見た。 カソードは思った所が点灯し、ガイドは何処かが点灯したので　多分動作はしているだろう。

ＯＧ４の回路に差し替えてみたが、そのままでは動かないみたい。Ｋ０まで移動がうまく出来ない。 ただし、点灯はしているので、電流（アノード抵抗）とか、移動速度とかの問題ではないだろうか？

ＯＧ４の回路でアノード抵抗だけを７７０ｋΩから３００ｋΩに変更した。これで動作が正常になった。 点灯時、暗かったのが　ある程度明るくなった。　アノード電流が足りなかったみたいだ。

ＯＧ７専用のプログラムにする為、ＯＧ７用のソフトのプロジェクトを作ったが、つかわないことにする。ＯＧ４のプログラムを使う。

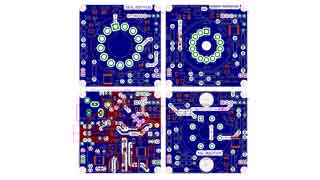

Ｚ５６２Ｓの回路図、基板図にこのＯＧ７の回路も入れた。 回路図（８種類のデカトロン共用）と 基板図（８種類のデカトロン共用）と ガーバーファイル（８種類のデカトロン共用）も作成した。

まだＯＧ７用の個別部品表は無いが、 部品表（８種類のデカトロン対応だが、抵抗値の違いは入っていない）が出来ているので これから個別部品表を作る必要が有る。

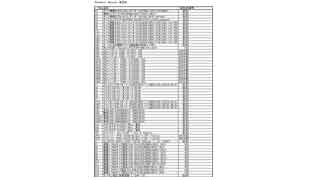

ＯＧ７用の個別部品表を作った

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコン、Ｚ５６３ｍ時計用アクリルと一緒に、ｅｌｅｃｒｏｗに注文した

ｅｌｅｃｒｏｗから出荷のお知らせが来た。調べたら　すでに日本に着いていて佐川に集荷されていた。明日受け取れるかな？

昼頃、佐川で荷物が届いた。いつもながらＯＣＳは速い。

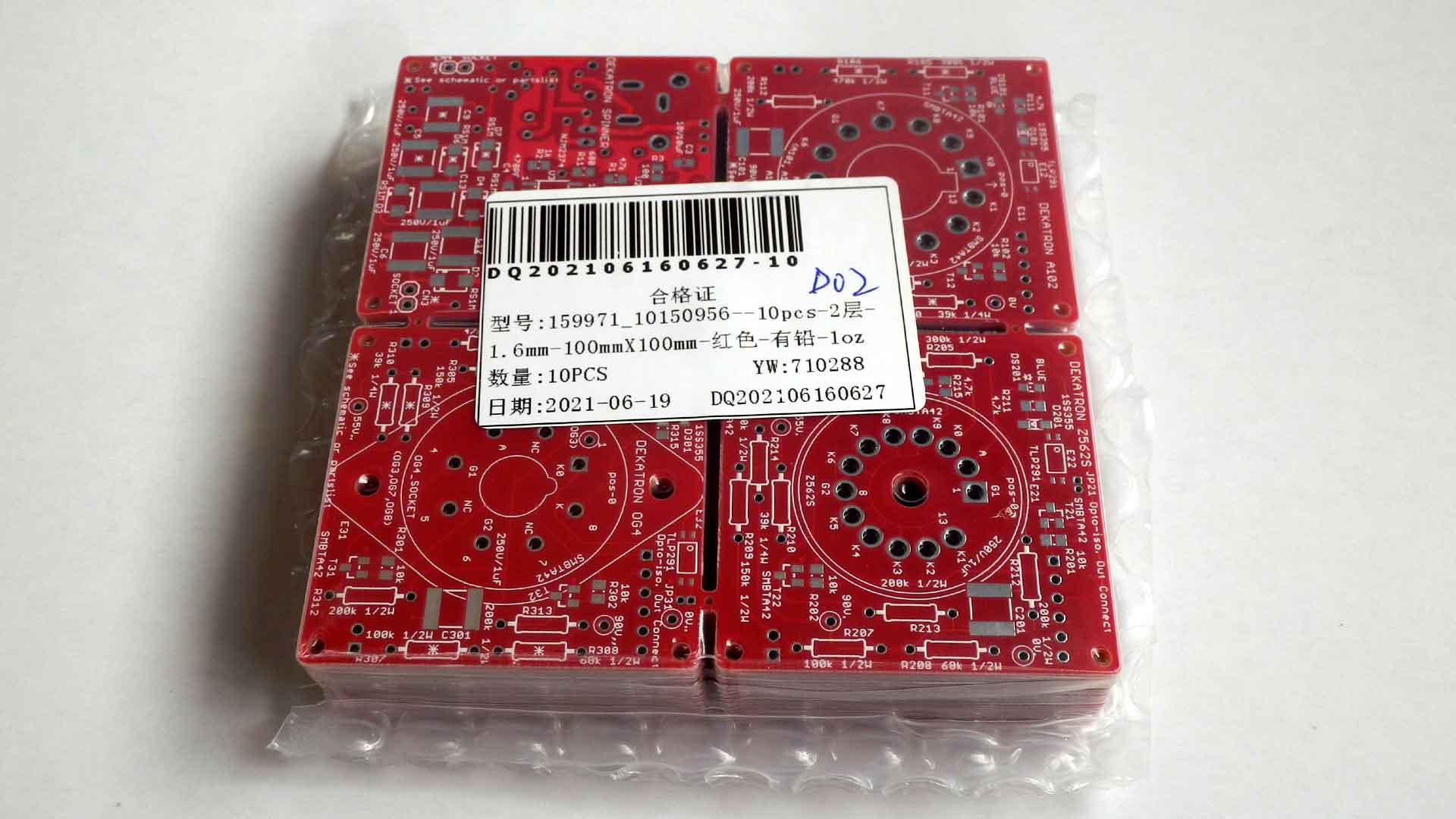

中を見たら、段ボール箱が有り、 その中の基板は全て１０枚づつ有った。デカトロンのだけ１０枚で頼んだのだが、 他の基板も１０枚になっていた。 まあ　値段は同じか。

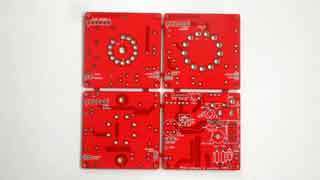

一枚の基板は、それぞれのデカトロン用と共通の基板がくっついている。 （表、裏）

基板を切り離して　必要な基板だけにした。

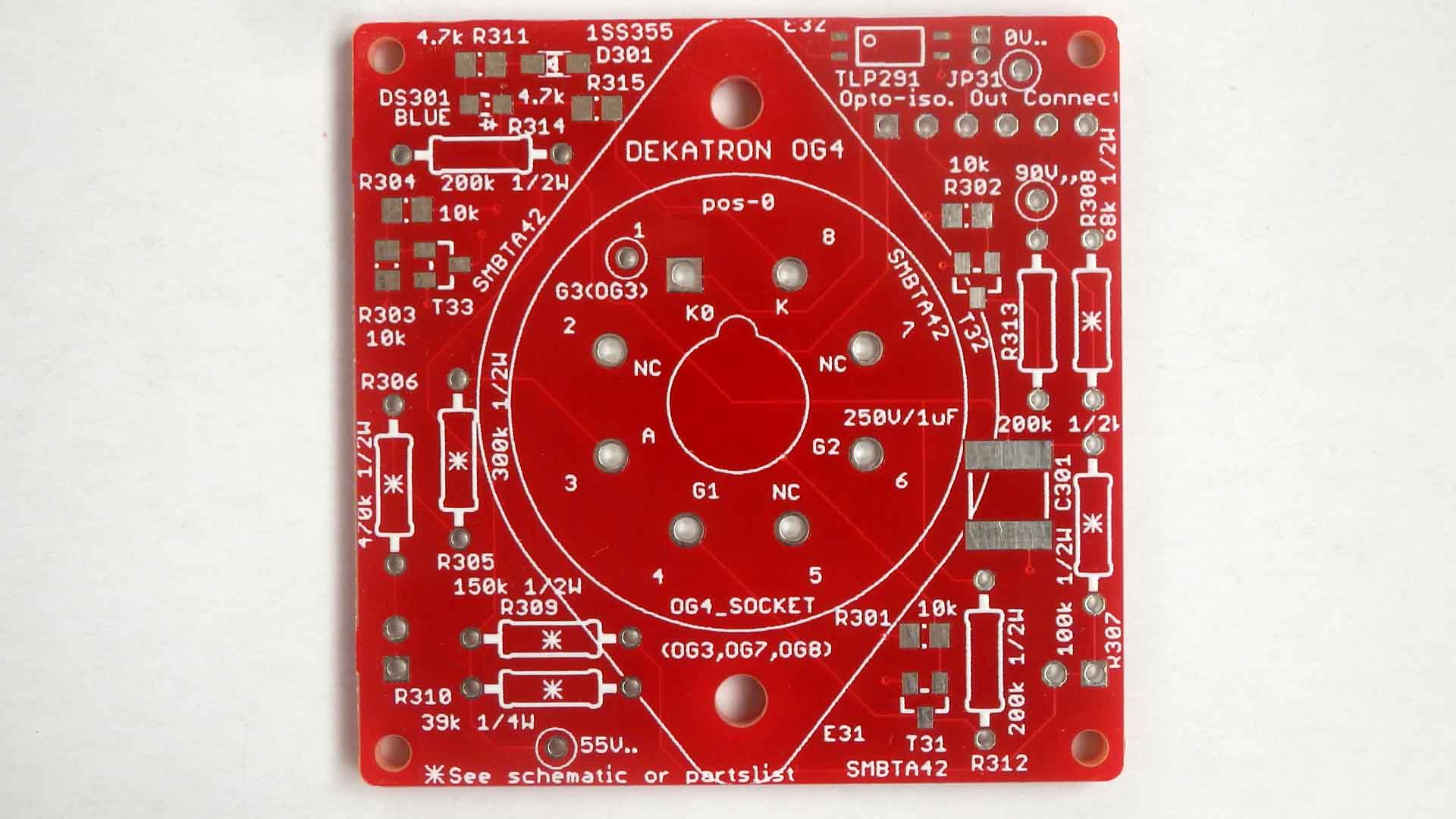

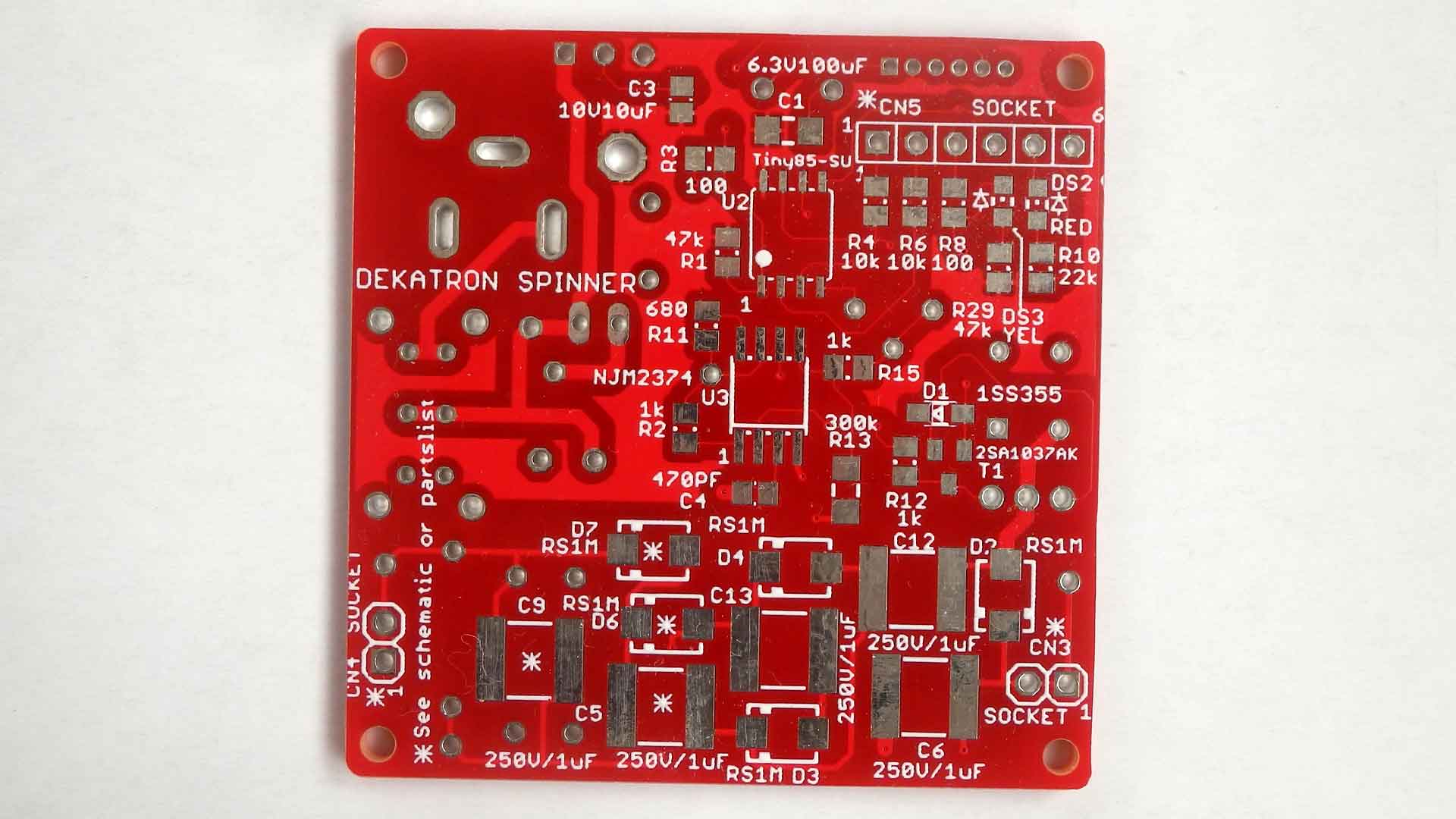

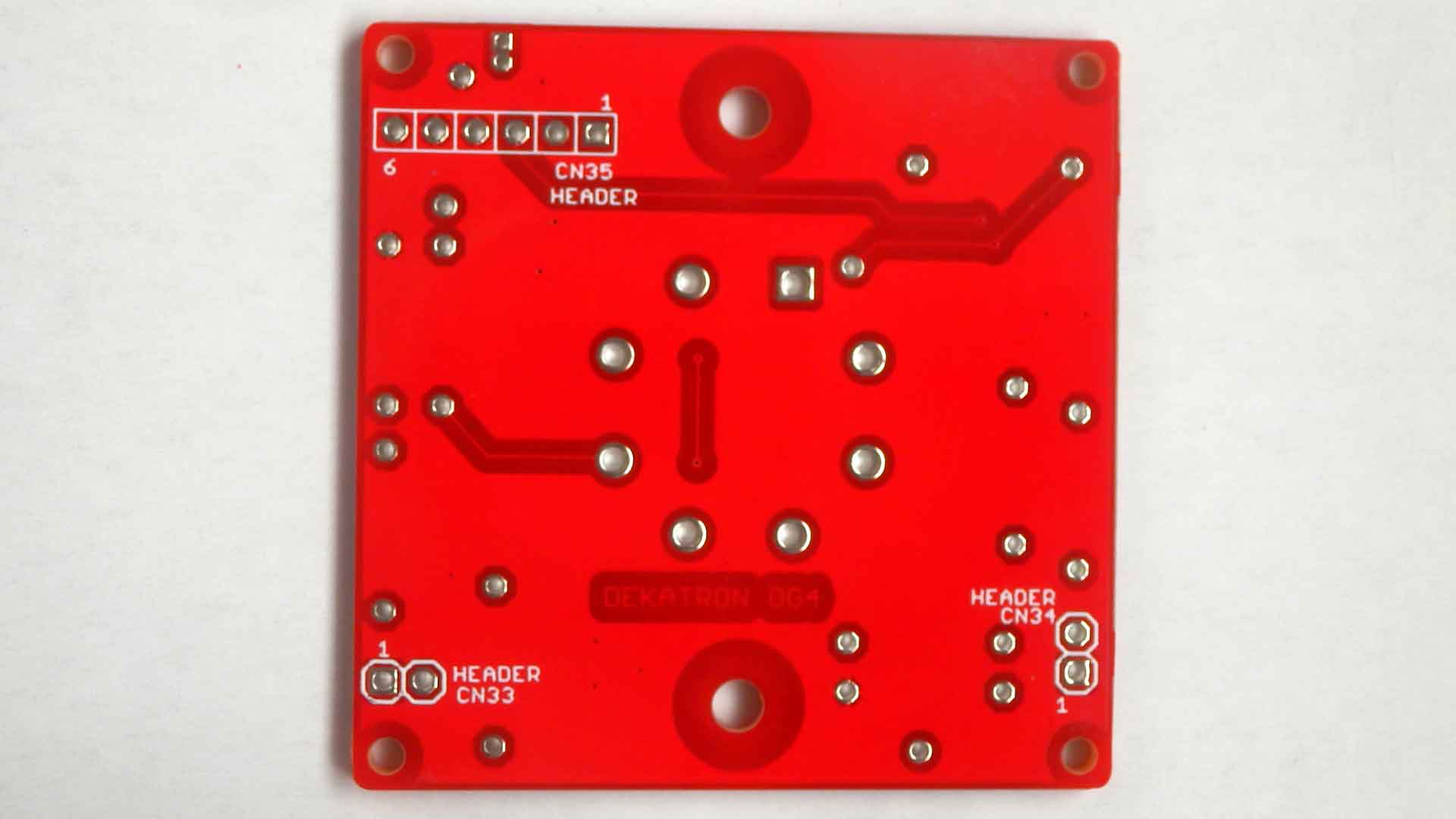

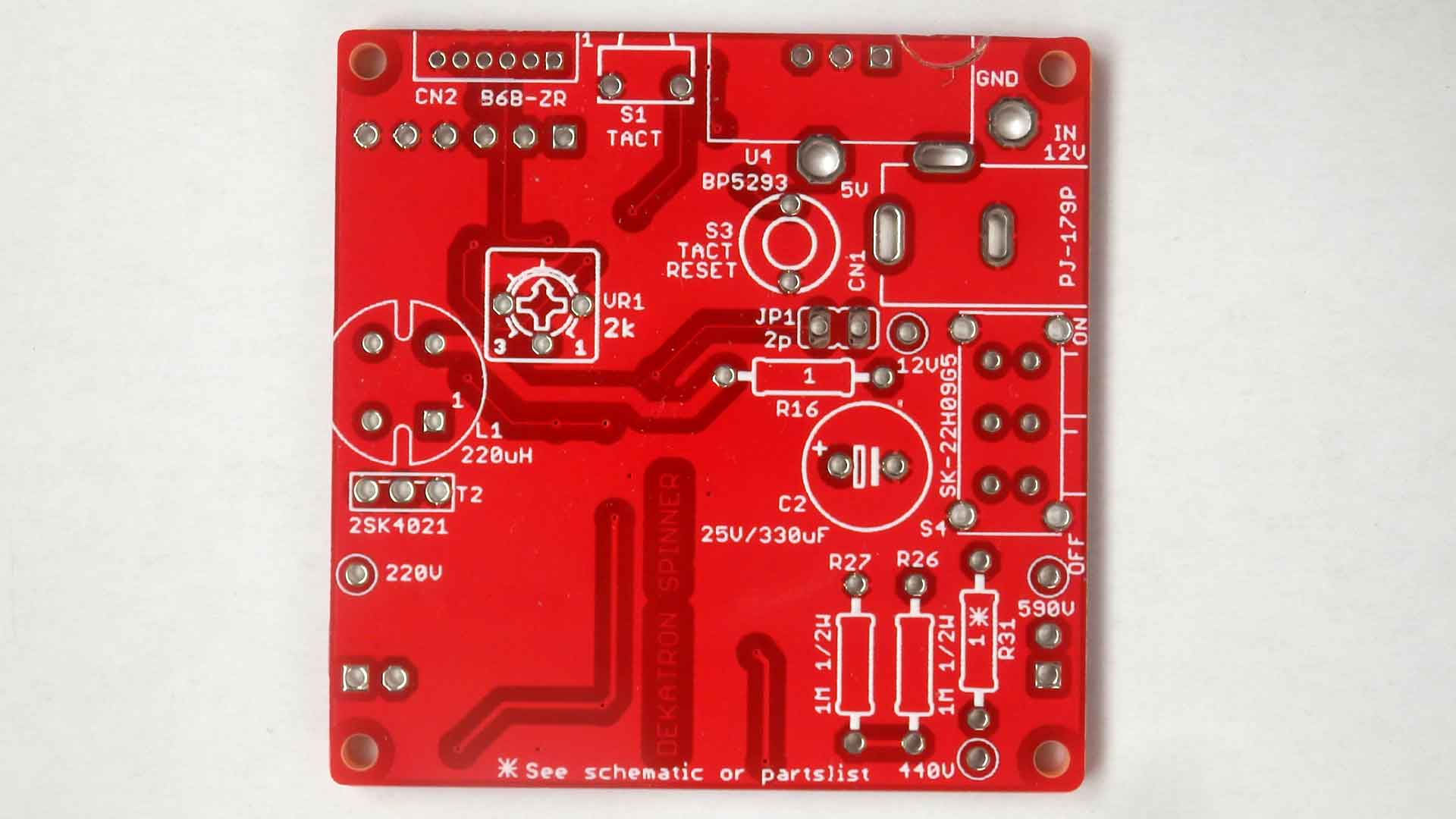

制御基板表、制御基板裏、 デカトロン基板表、デカトロン基板裏

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコンと一緒に、不足部品を注文した

千石に頼んだ部品（タクトスイッチ）、ＲＳに頼んだ部品の一部（モレックス、チップ抵抗）が入った。

ウィルコに頼んだ部品（ビス類）、廣杉計器に頼んだ部品（スペーサー、コネクタ）、秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ以外）が入った。 残りは　マルツとＲＳの海外在庫品とＪＰセミコンのＩＣになる。いつになるか？来週中には入るだろう。

ＪＰセミコンのＩＣと、後から秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ）が入った。 ＲＳの海外在庫品内　２点は明日届きそう。残り一点は来週初めになるとの連絡が来た。 マルツはいつになるか？来週中には入るだろう。

ＲＳの海外在庫品内　２点が届いた。

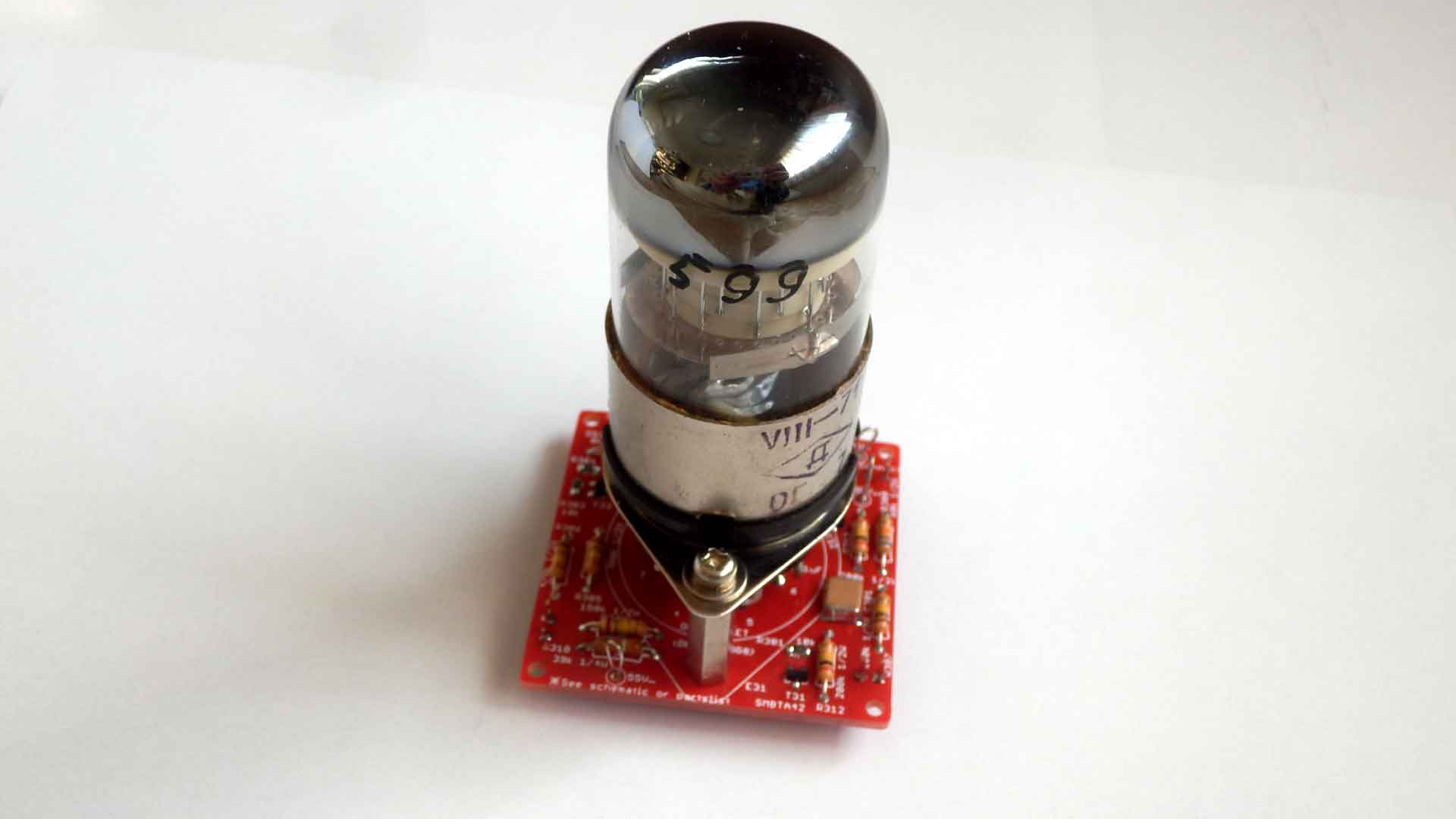

デカトロン基板だけは組み立てた。まだ動作確認はしていない。 ＯＧ４の制御基板に挿してみたら（プログラムもＯＧ４用）、動いた。

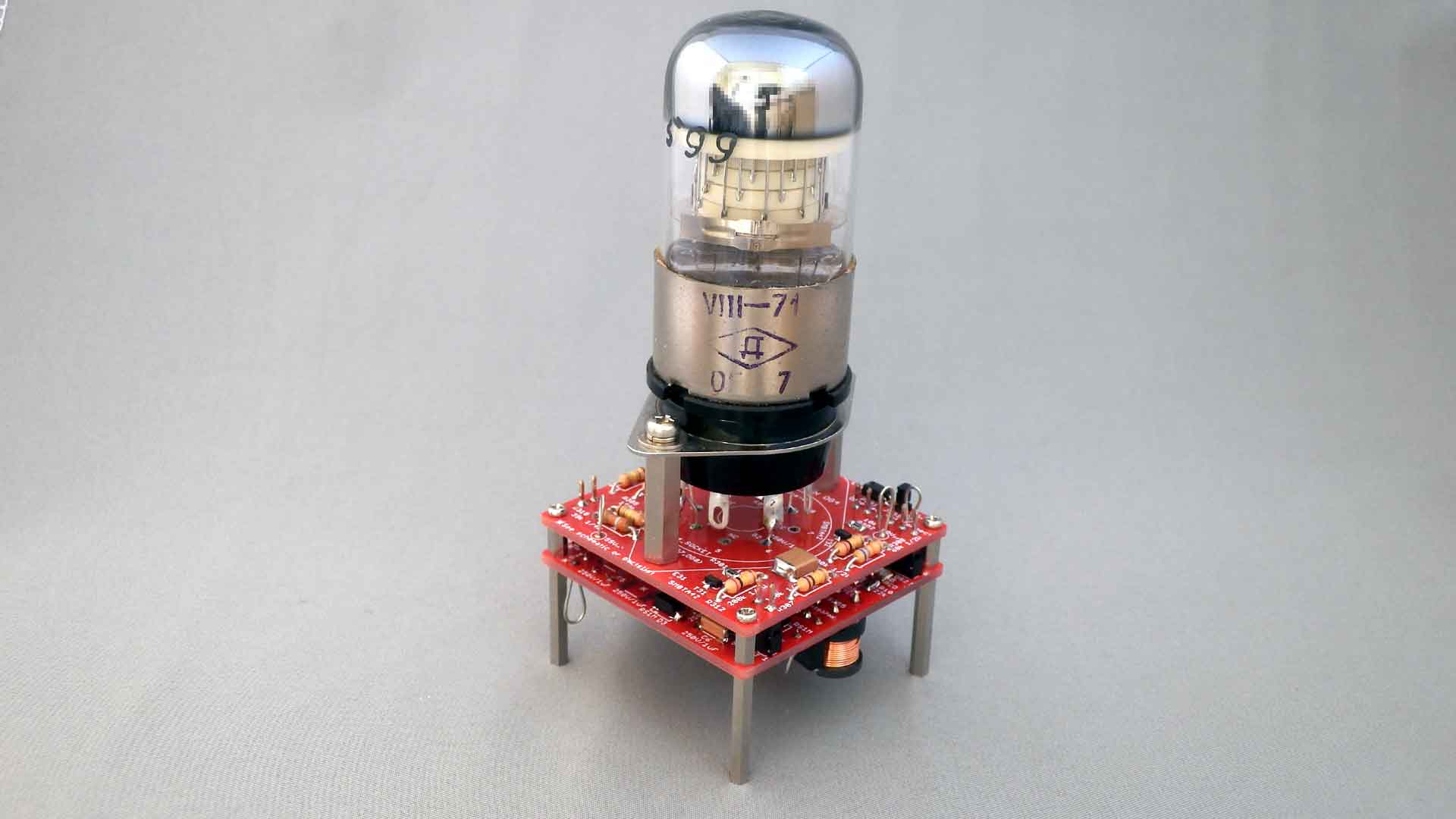

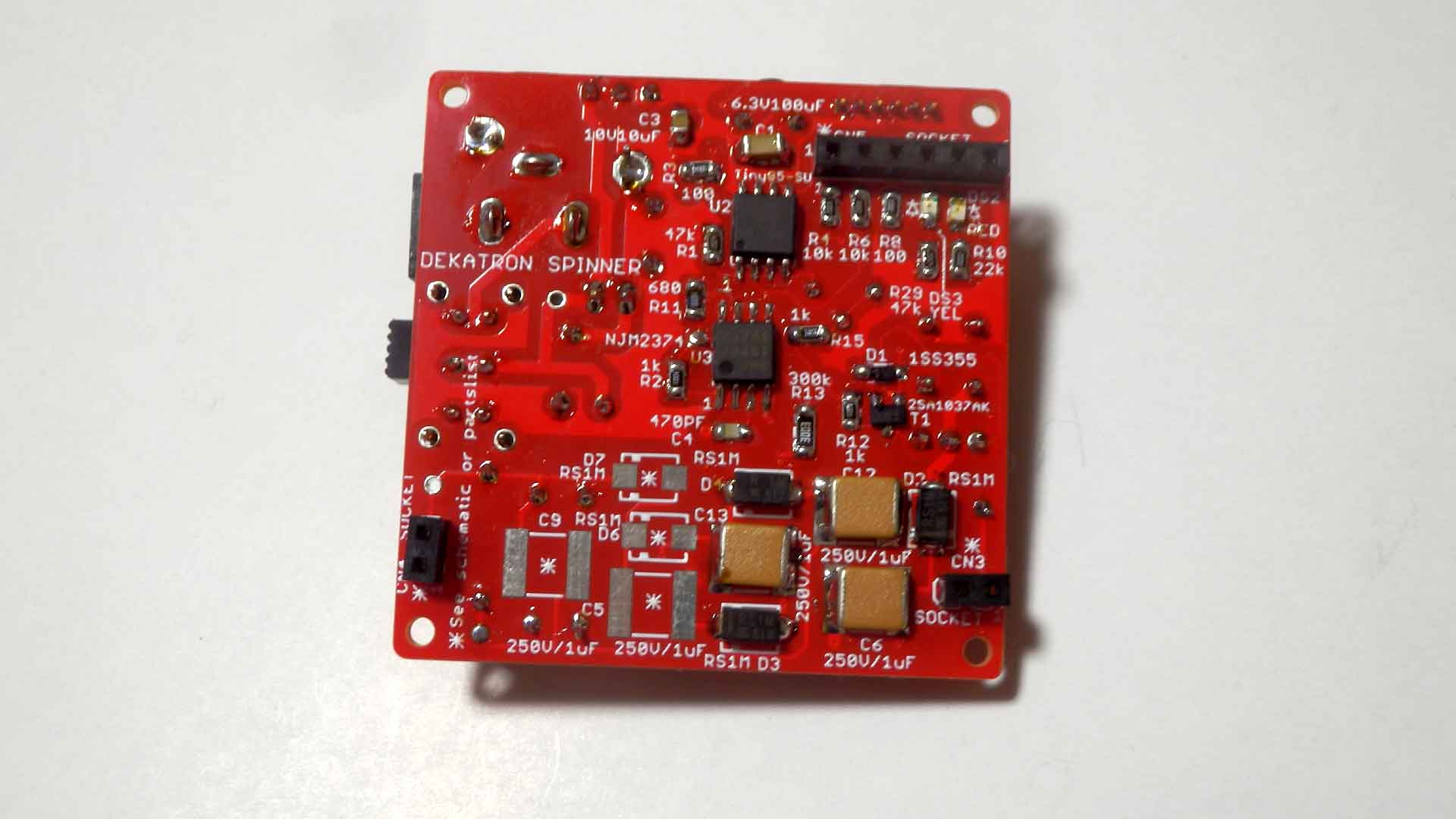

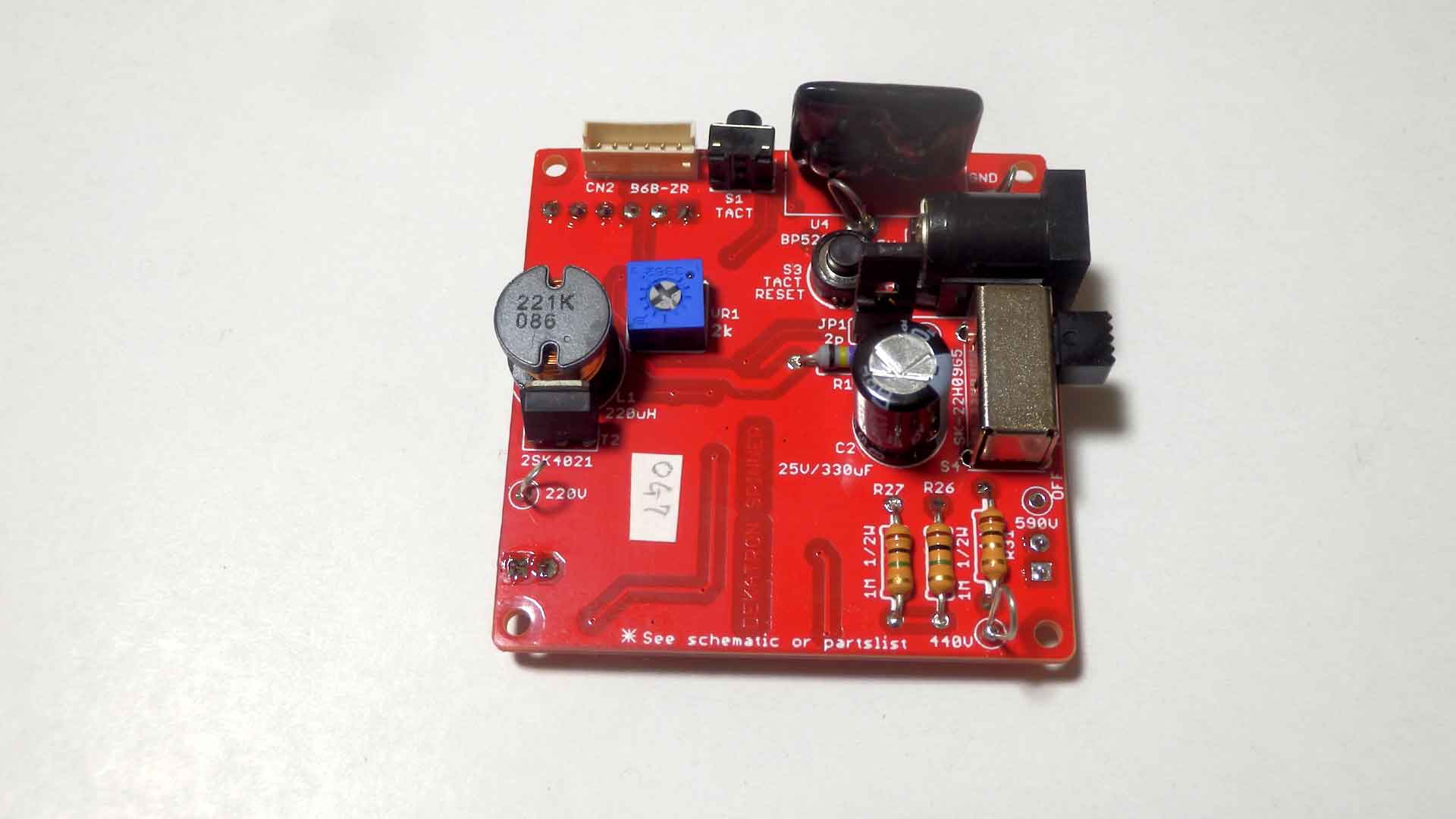

制御基板も組み立てて（表、裏）、 プログラム（ＯＧ７用）も書き込んだ。
電源ＯＮ時にＫ０に移動しないが、それ以外は動いているみたい。

1. 電源ＯＮ時、Ｋ０に行かない。全然点灯箇所が動かない

※ＯＧ４の制御基板に入れ替えても、同じ動作になる。
　（現在ＯＧ４もＯＧ７も同じプログラム）
※ＯＧ４の様な、Ｋ０の所を通れないおかしな動きは無い。
　（ＯＧ４の制御基板でも、このＯＧ７の制御基板でも、同じ）

電源ＯＮ時、Ｋ０に行かない。全然点灯箇所が動かない件
－－＞黄色ＬＥＤが少し（暗く）光りっぱなしになっている。 なので、Ｋ０移動のパルスを送る前に、すでにＫ０に居るとの判断をしているのだろう。 では、なぜ黄色ＬＥＤが光っているか？

回路図が間違っている。 と言うか、機種によって抵抗値を変えたりする表に　Ｒ３０４の項目が抜けていた。 Ｒ３０４はＯＧ３の時だけ必要で、その他の管では必要ない。付けてはいけない物だった。 取り外したら、正常にＫ０に移動した。

これで良しとする。

共用の制御部回路図の見た目上の不具合が有ったので修正した。 見た目上のクロスポイントが接続に見ててしまっていた。ネットリスト上では問題がなかったので基板に不具合は無かった。

ＯＧ４と同じ様に各動作の動きを少し変えて、自動的に速度を変えて行き、この動作を永久に続ける動きにしたい。
そして、スイッチが押されたら各動作から抜けて、ステップ動作に移行したい。 －－＞ソースを変更してビルドは出来た。書き込んだ。動作ＯＫ。全体を見る。

各動作内で速度を変える時間は、大体２秒に変更した。
各動作からステップ動作に移行した時とステップ動作で方向を変えた後、 一つ進める時（短くスイッチを押した時）に反対方向になったり、進まなかったりする件修正した。

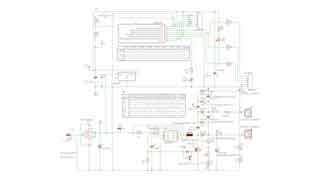

Ａ１０６とＯＧ８を抜かした回路図に書き換えた。

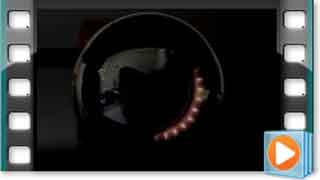

回転動作、振り子動作、尺取虫動作の動画

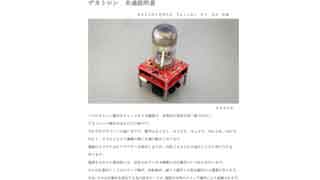

簡単な動作説明書を書いた。

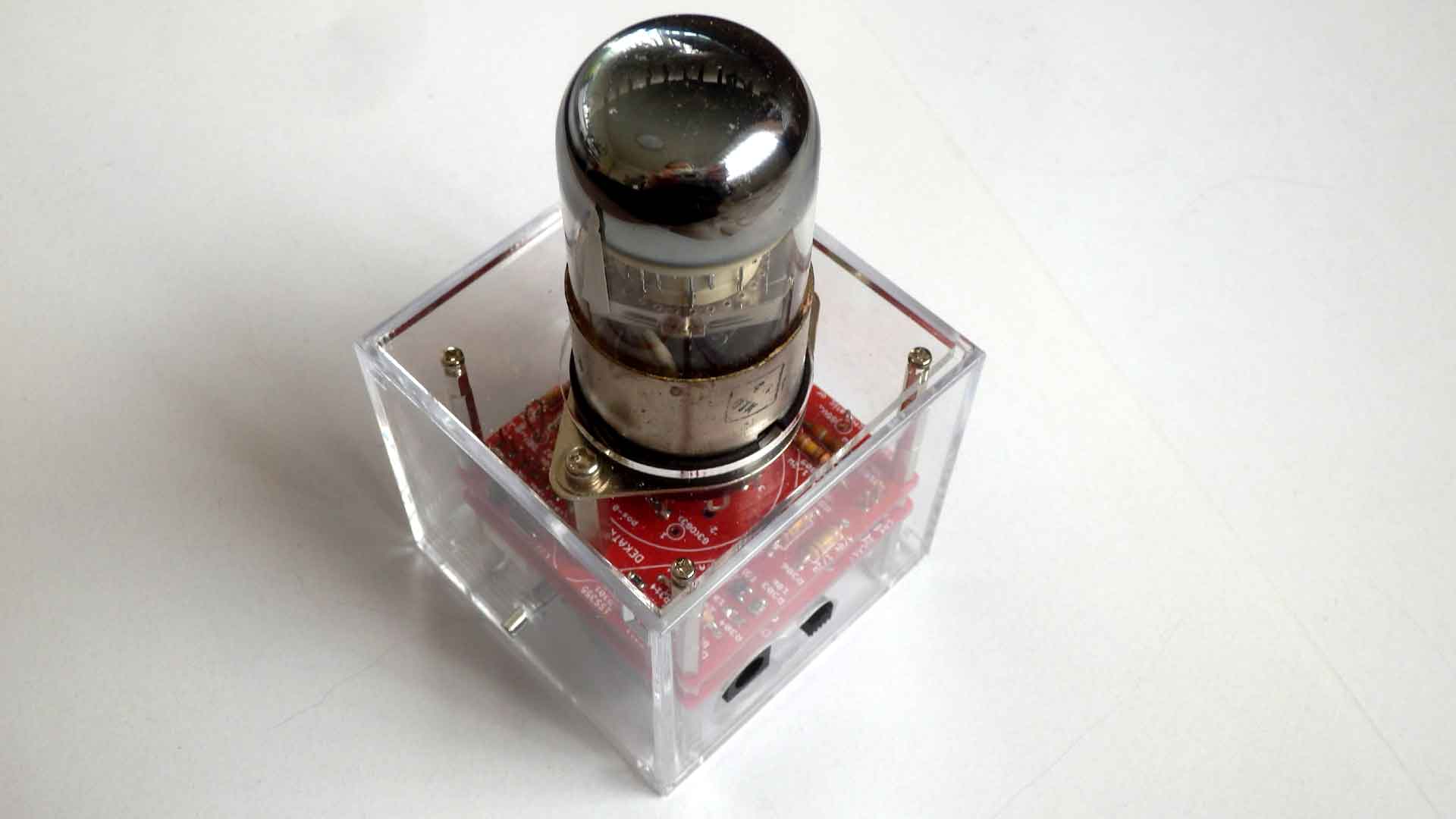

ケース（キャンドゥの１ＢＯＸ）に入れた。 Ｚ５６２Ｓとは取り付け方法を変更して、蓋をアクリル板で作り、本体はケースに下側から固定する事にした。
