ソケットはＩＮ－１で使った端子にするのが簡単そう。

Ｔｕｂｅｓ－ｓｔｏｒに「Ａ１０３」と注文した。（「ＯＧ－７」、「Ａ１０１」、「Ａ１０６」も一緒）

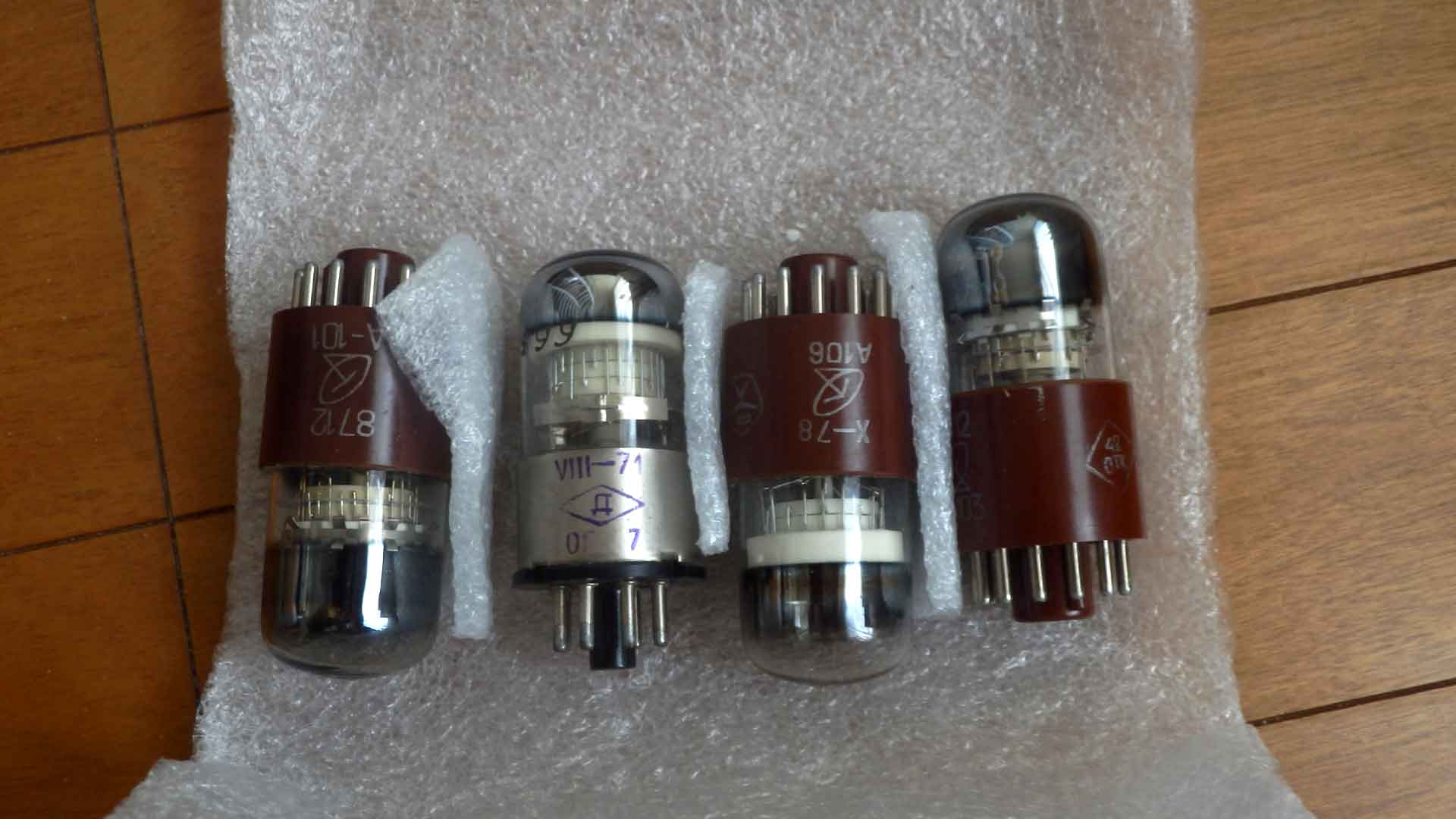

Ｔｕｂｅｓ－ｓｔｏｒに注文した物が到着した。 今までと同じで　あまり綺麗でない段ボールの小さな箱に入って来た。 緩衝材はちゃんと入っていて、外観は何処も問題は無い。

管の動作を　仮にアノード抵抗を７７０ｋΩ、カソード抵抗はなしで、高圧は４５０Ｖで　チェックをした。 ミノムシクリップで各ピンを触りながら点灯するかを見た。 カソードは思った所が点灯し、ガイドは何処かが点灯したので　多分動作はしているだろう。

動作を見る為にMolex:02091104を足ピンに挿した。 径がちょっと小さいのだが　隙間にマイナスドライバーを挿して少しこじるだけで簡単にさせた。 こじり過ぎると接触が悪くなるかと思うくらい。
配線はＡ１０２と同じで良いはず。アノード抵抗は３００ｋΩ辺りだと思う。（ＯＧ７と同じか？）
思った通り、ＯＧ７の回路で動いた。動作ＯＫ（Ｋ１－Ｋ９は束ねた）

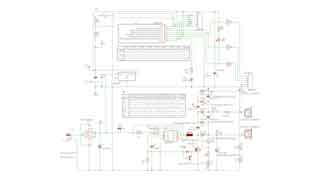

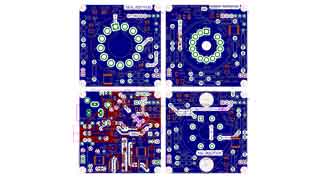

Ｚ５６２Ｓの回路図、基板図にこのＡ１０３の回路も入れた。 回路図（８種類のデカトロン共用）と 基板図（８種類のデカトロン共用）と ガーバーファイル（８種類のデカトロン共用）も作成した。

まだＡ１０３用の個別部品表は無いが、 部品表（８種類のデカトロン対応だが、抵抗値の違いは入っていない）が出来ているので これから個別部品表を作る必要が有る。

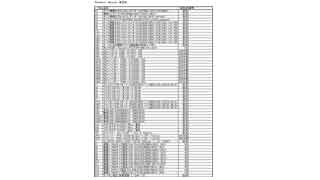

Ａ１０３用の個別部品表を作った

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコン、Ｚ５６３ｍ時計用アクリルと一緒に、ｅｌｅｃｒｏｗに注文した

ｅｌｅｃｒｏｗから出荷のお知らせが来た。調べたら　すでに日本に着いていて佐川に集荷されていた。明日受け取れるかな？

昼頃、佐川で荷物が届いた。いつもながらＯＣＳは速い。

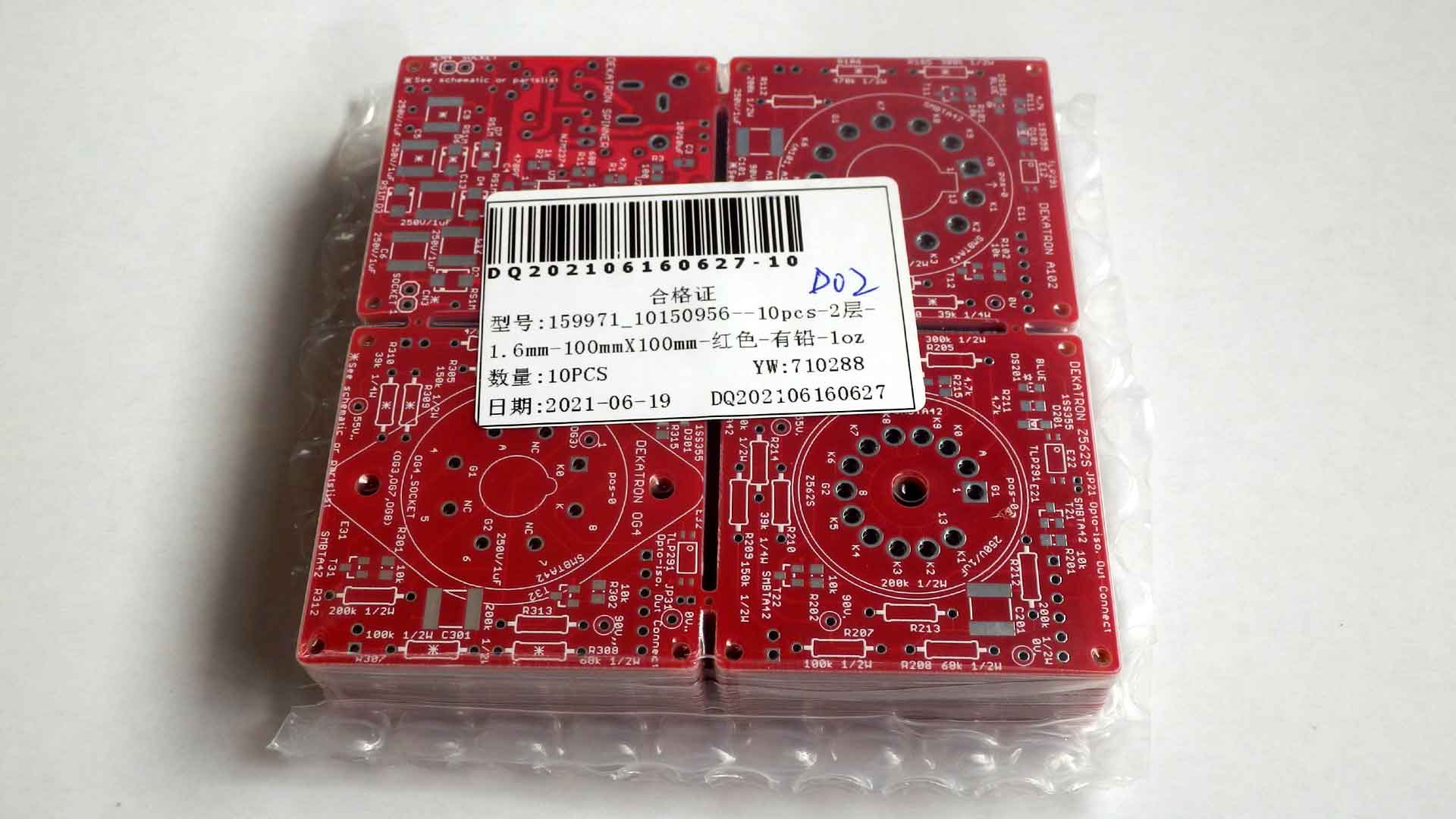

中を見たら、段ボール箱が有り、 その中の基板は全て１０枚づつ有った。デカトロンのだけ１０枚で頼んだのだが、 他の基板も１０枚になっていた。 まあ　値段は同じか。

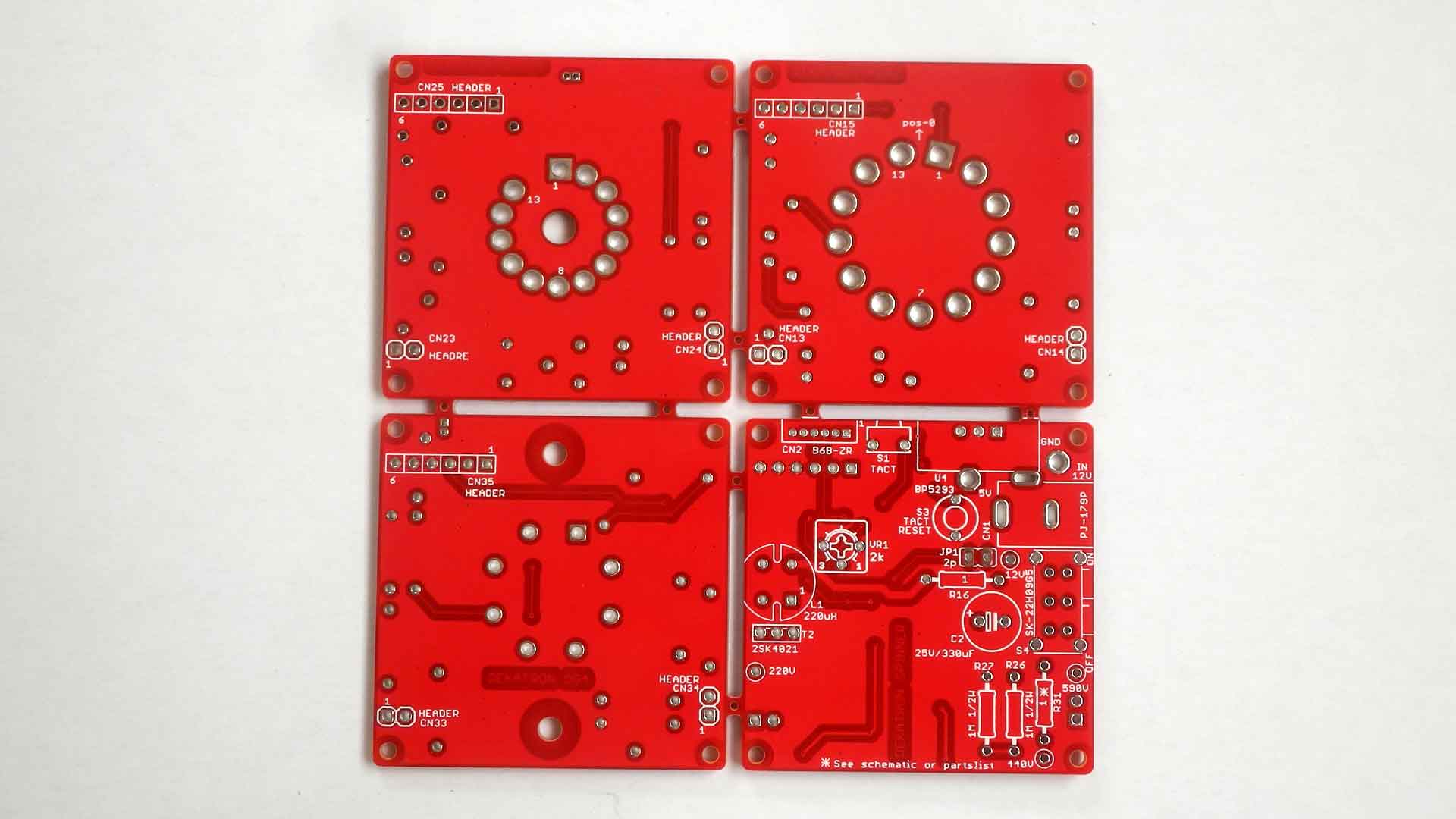

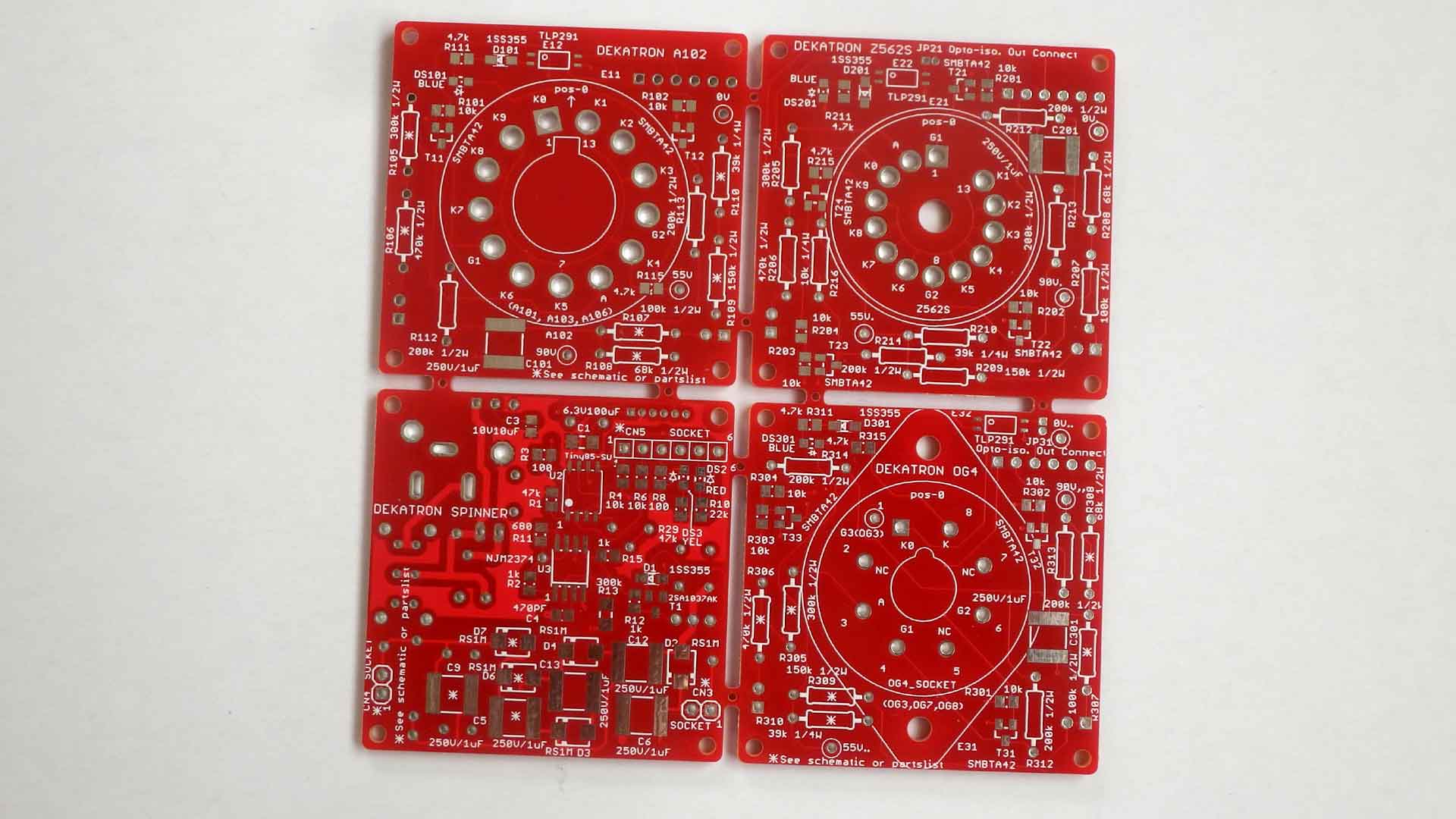

一枚の基板は、それぞれのデカトロン用と共通の基板がくっついている。 （表、裏）

基板を切り離して　必要な基板だけにした。

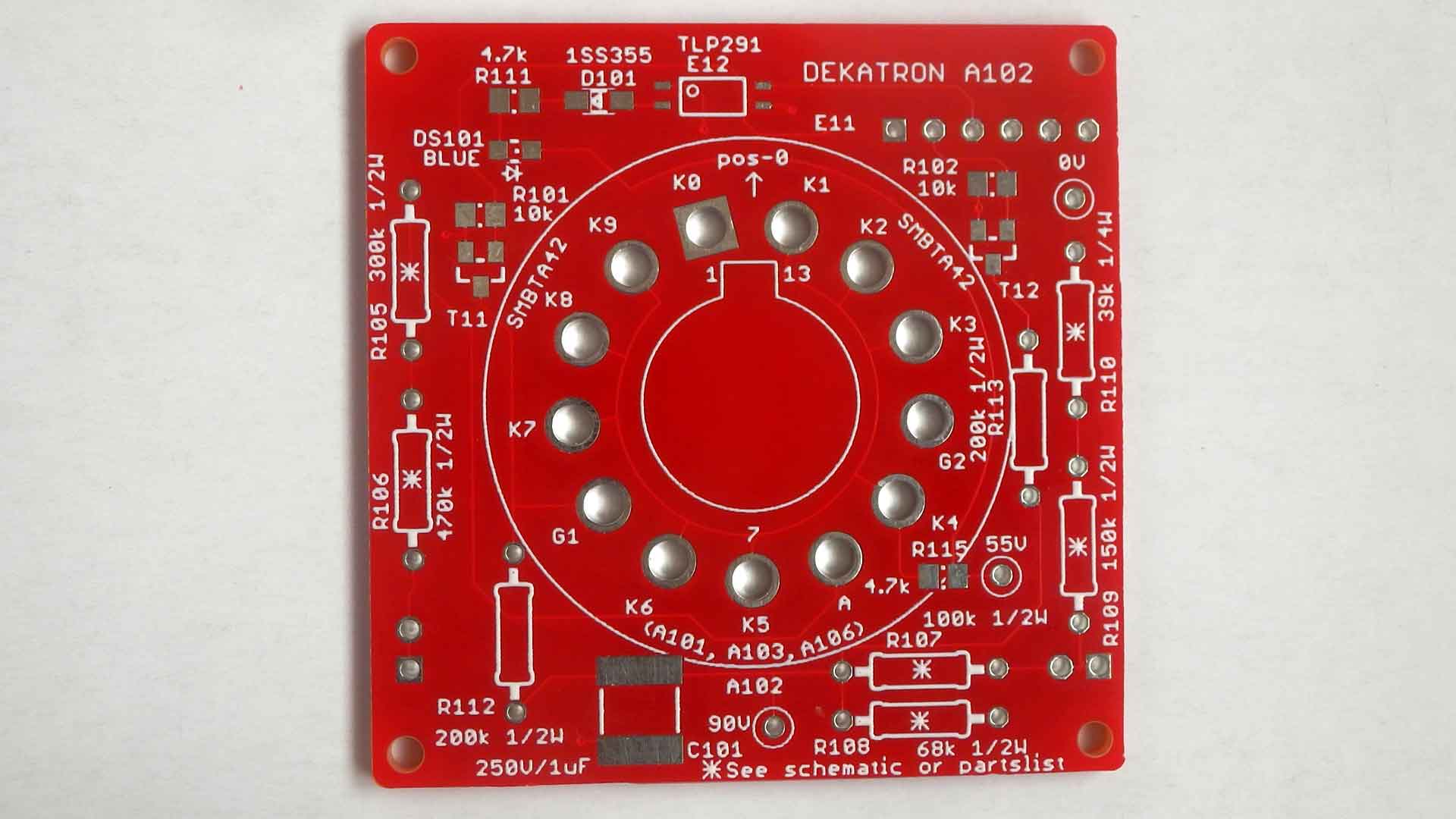

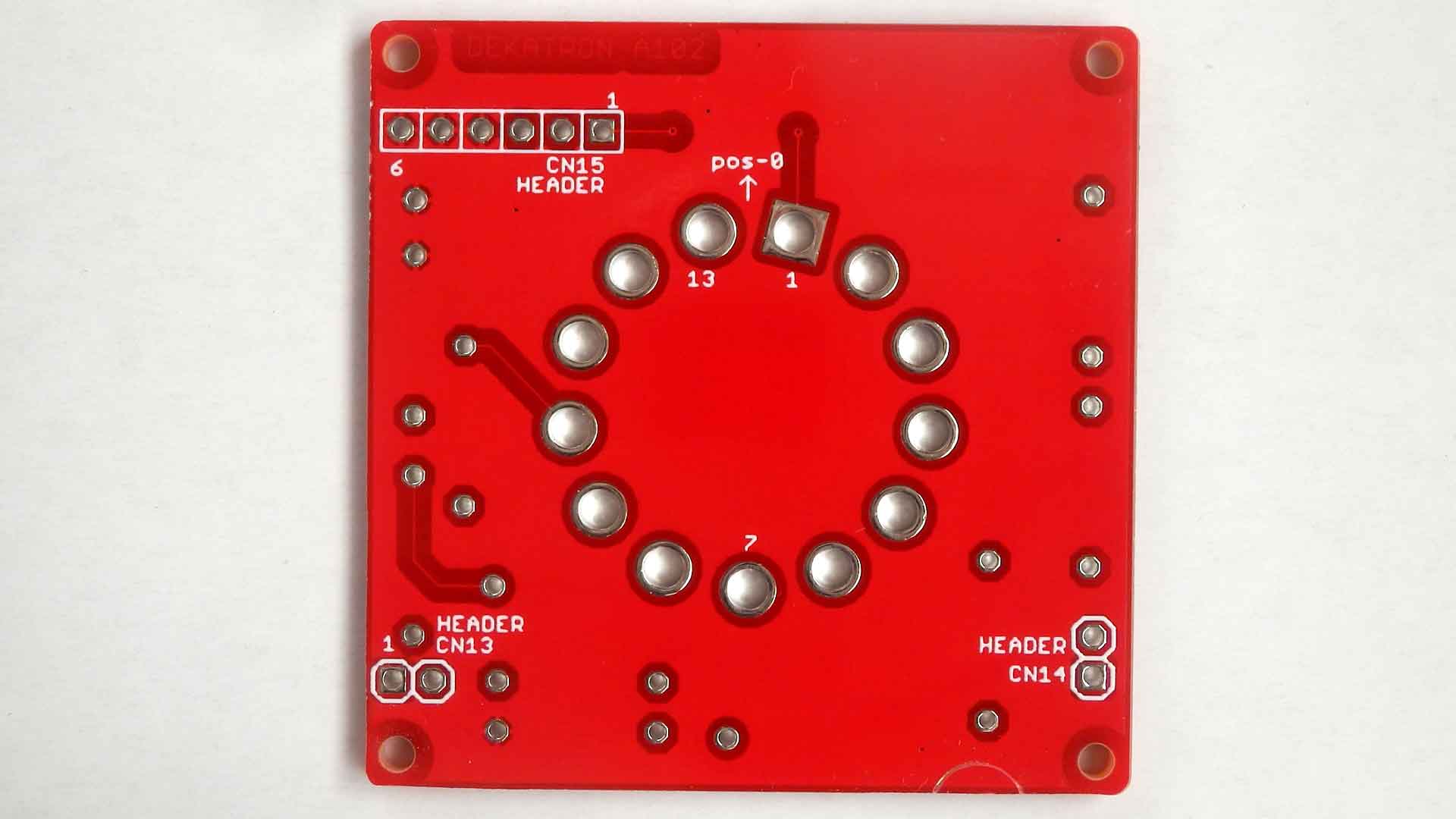

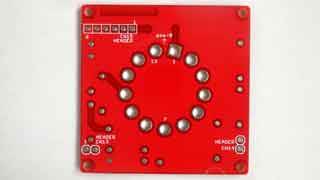

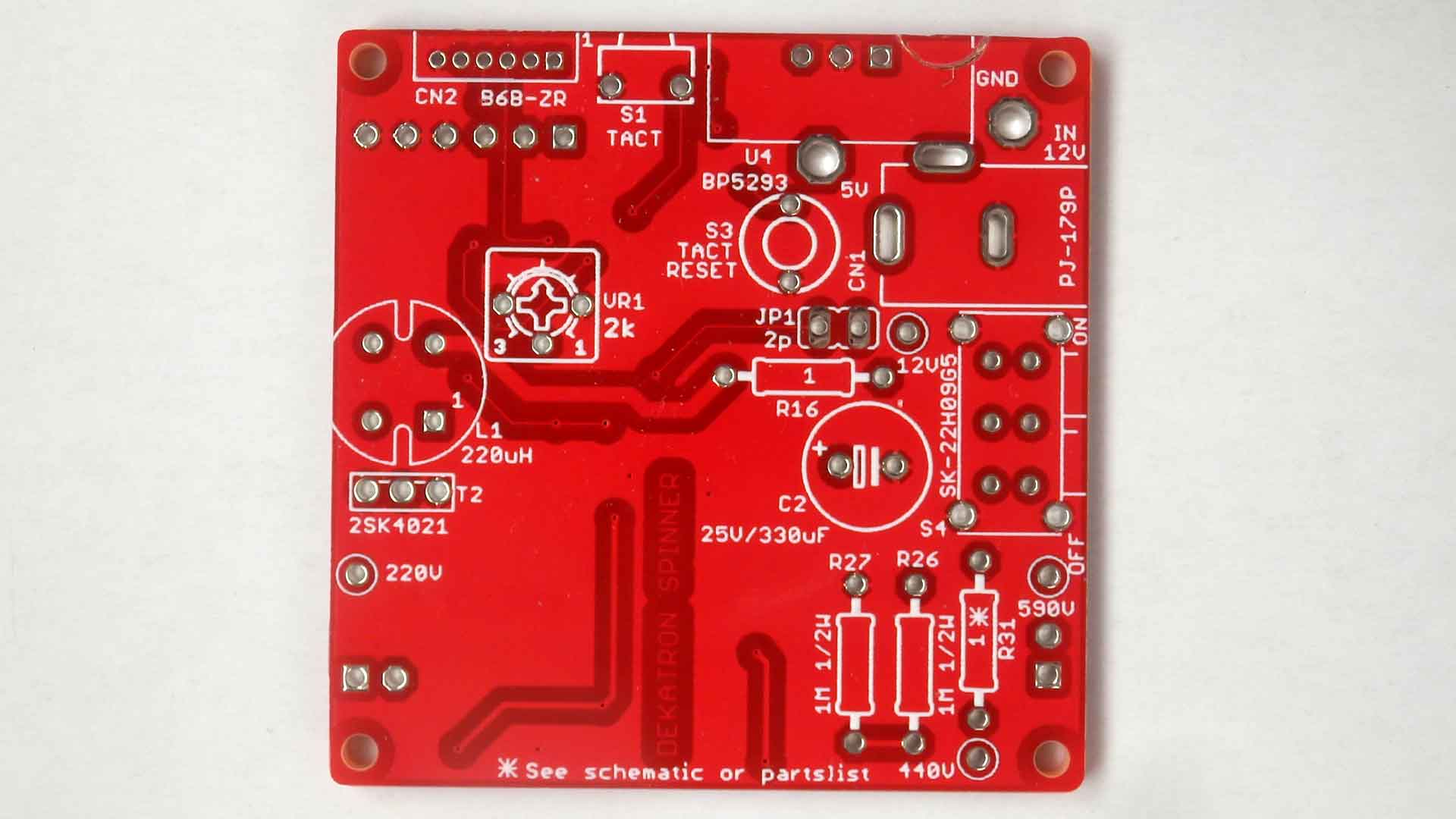

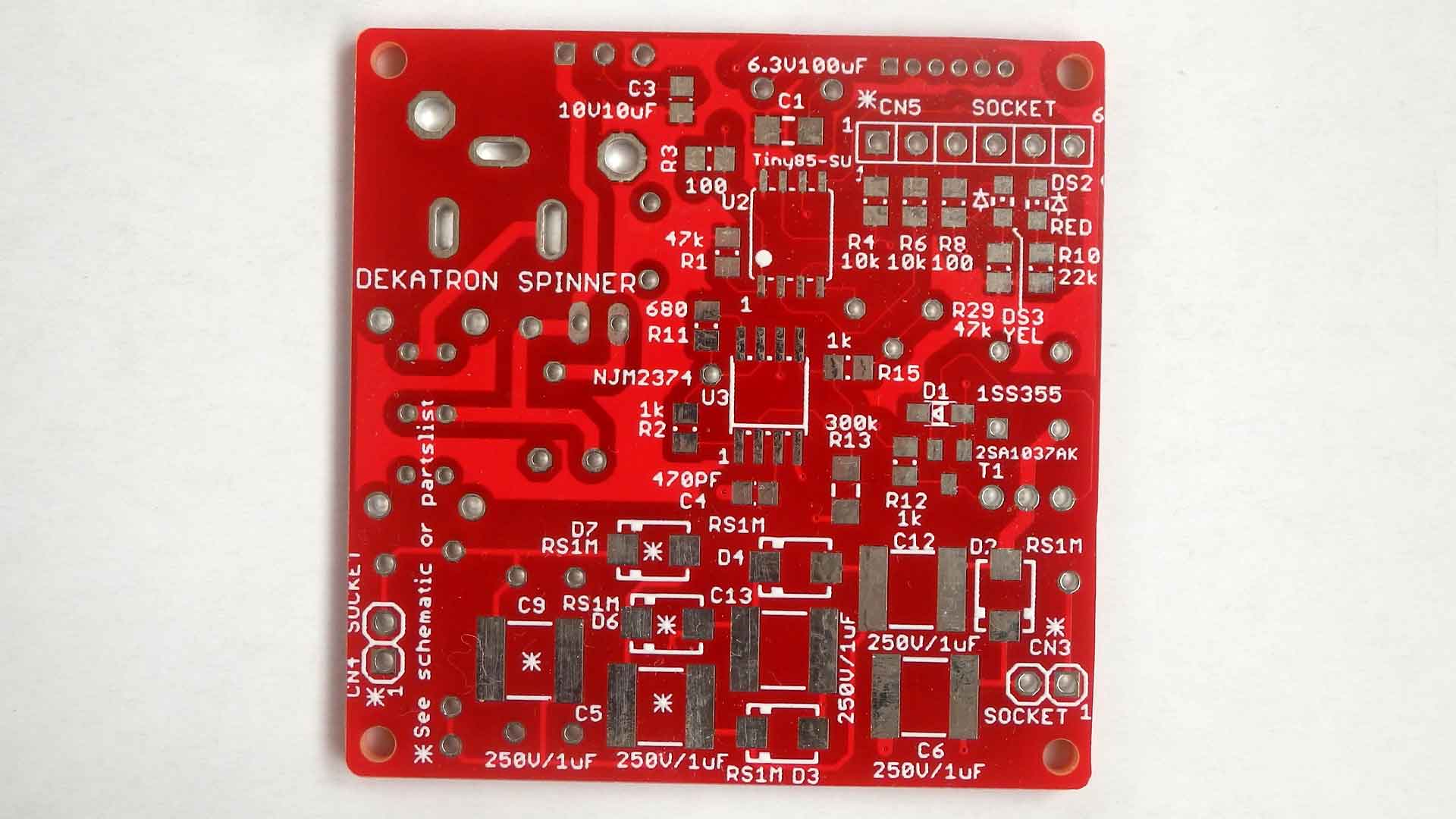

制御基板表、制御基板裏、 デカトロン基板表、デカトロン基板裏

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコンと一緒に、不足部品を注文した

千石に頼んだ部品（タクトスイッチ）、ＲＳに頼んだ部品の一部（モレックス、チップ抵抗）が入った。

ウィルコに頼んだ部品（ビス類）、廣杉計器に頼んだ部品（スペーサー、コネクタ）、秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ以外）が入った。 残りは　マルツとＲＳの海外在庫品とＪＰセミコンのＩＣになる。いつになるか？来週中には入るだろう。

ＪＰセミコンのＩＣと、後から秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ）が入った。 ＲＳの海外在庫品内　２点は明日届きそう。残り一点は来週初めになるとの連絡が来た。 マルツはいつになるか？来週中には入るだろう。

ＲＳの海外在庫品内　２点が届いた。

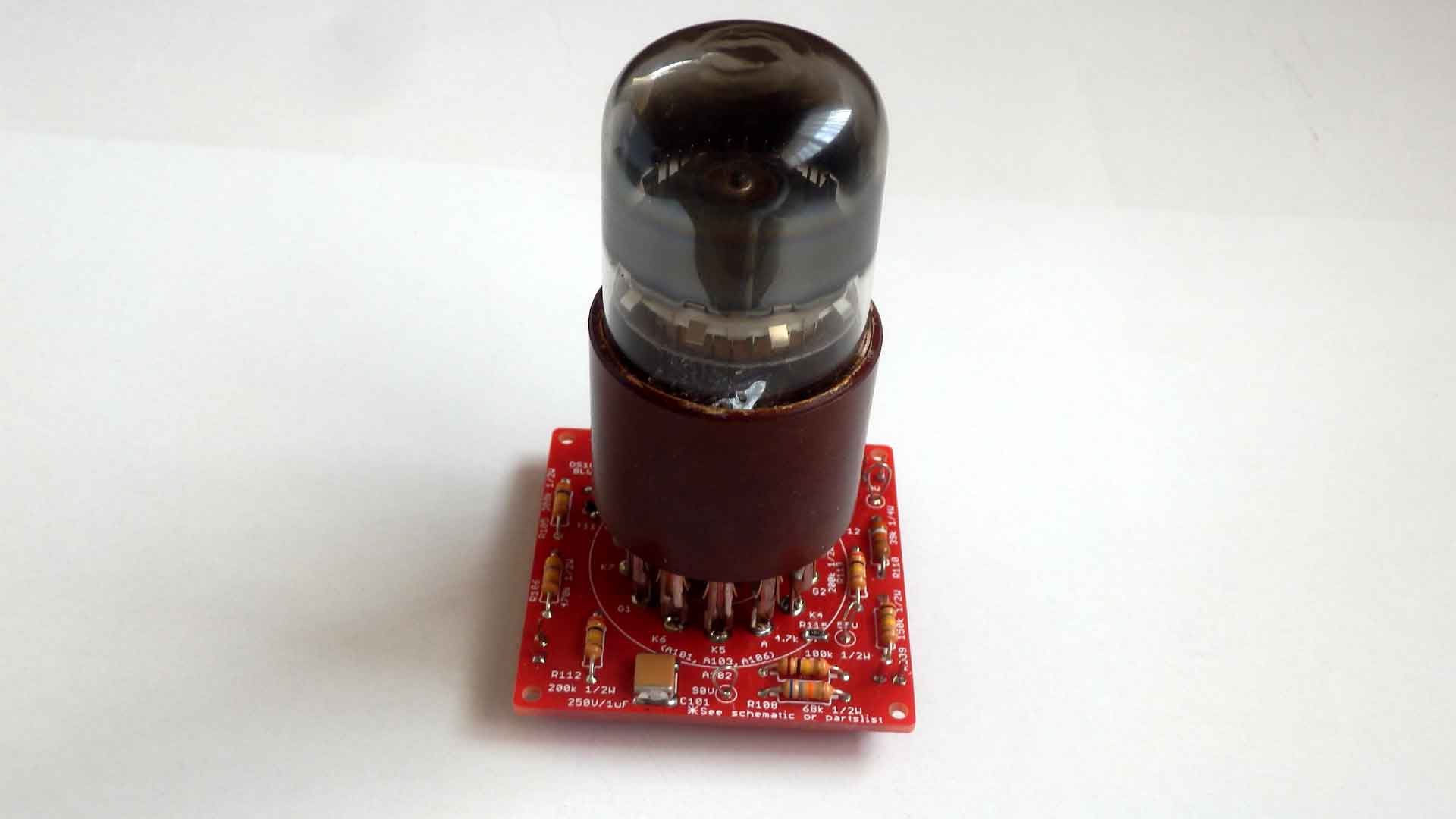

デカトロン基板だけは組み立てた。まだ動作確認はしていない。 Ａ１０２の制御基板に挿してみたら（プログラムもＡ１０２用）、動いた。

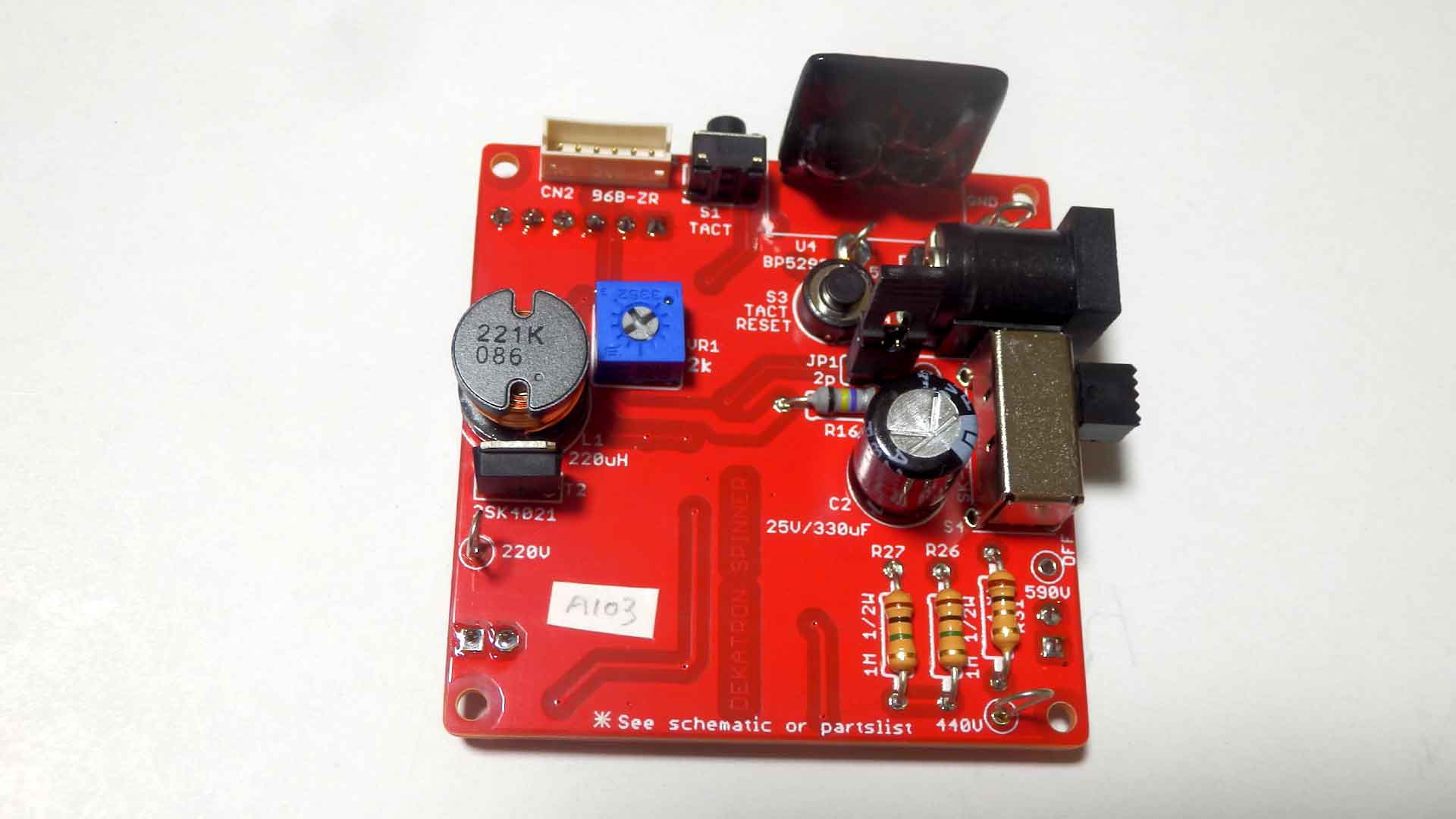

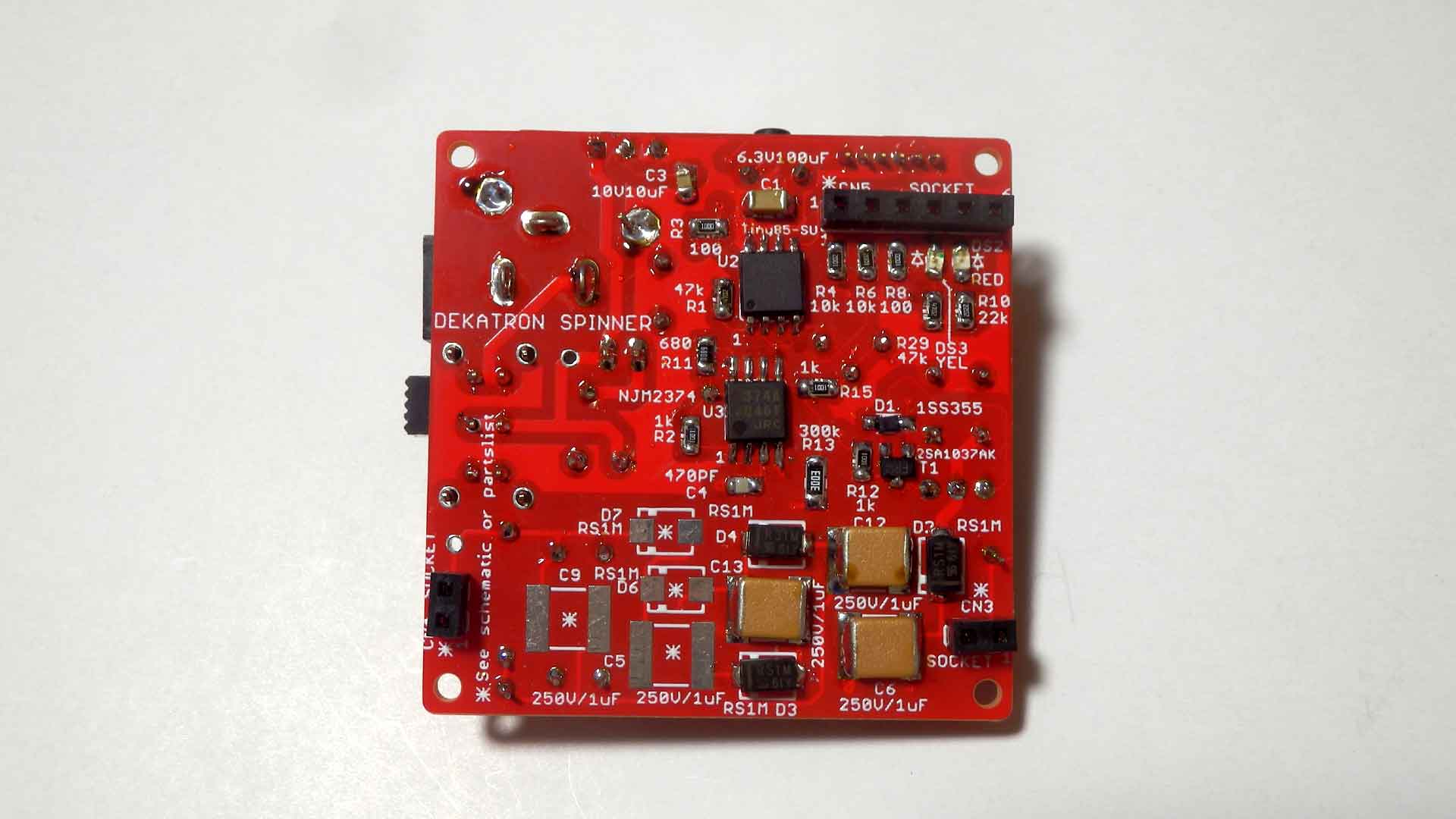

制御基板も組み立てて、プログラム（Ａ－１０２用）も書き込んだ。 （表、裏）
正常に動作しているみたい。

1. 電源ＯＮ時、Ｋ０に点灯が移動する

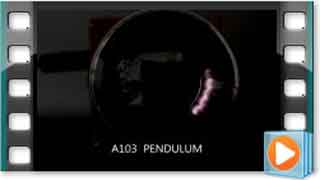

2. Ｋ０を頂点（一番遅くなる所）とした、振り子動作をしている
3. 動作中、スイッチを押すと停止し、その後は、スイッチを短く押すと一つづつ移動し、長く押すと連続で回転になる。
   その連続中にスイッチを押すと停止し、その後に短くスイッチを押すと、反対方向に点灯箇所が一つ移動する。 長く押すとその方向で連続で回転する。その時にスイッチを押すと止まりる。その後はまた反対方向の動作になる。
4. 電源ＯＮ時、スイッチを押し続け、Ｋ０に点灯が移動した後にスイッチを離すと時計方向の連続回転になり、 その時にスイッチを押すと、反対方向の連続回転になる。スイッチを押す毎に反対方向の連続回転になる。

共用の制御部回路図の見た目上の不具合が有ったので修正した。 見た目上のクロスポイントが接続に見ててしまっていた。ネットリスト上では問題がなかったので基板に不具合は無かった。

Ａ１０２のプログラムを変更したので、このＡ１０３にも書き込んだ。
動作的には、以下の通り
ステップ動作、回転動作、振り子動作、尺取虫動作を入れたプログラムに変更した。 各動作の動きは、自動的に速度を変えて行き、この動作を永久に続ける動きにする。
速度を変える時間は、大体２秒とする。
そして、各動作中にスイッチが押されたら各動作から抜けて、ステップ動作に移行する。
－－＞大体の動作は良いのだが、ゆっくり動かした時に
　　　点灯箇所が１８０度ぐらい飛ぶ時が有る。
　　　尺取虫動作やステップ動作で遅い時に飛ぶ。
　　　ソフトか、ハードかわからないので取りあえずこのままとする。
　　　（同じソフトで　Ａ１０２では問題は無かった。）

Ａ１０６とＯＧ８を抜かした回路図に書き換えた。

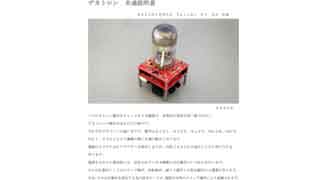

簡単な動作説明書を書いた。

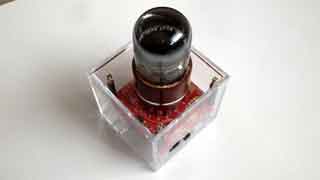

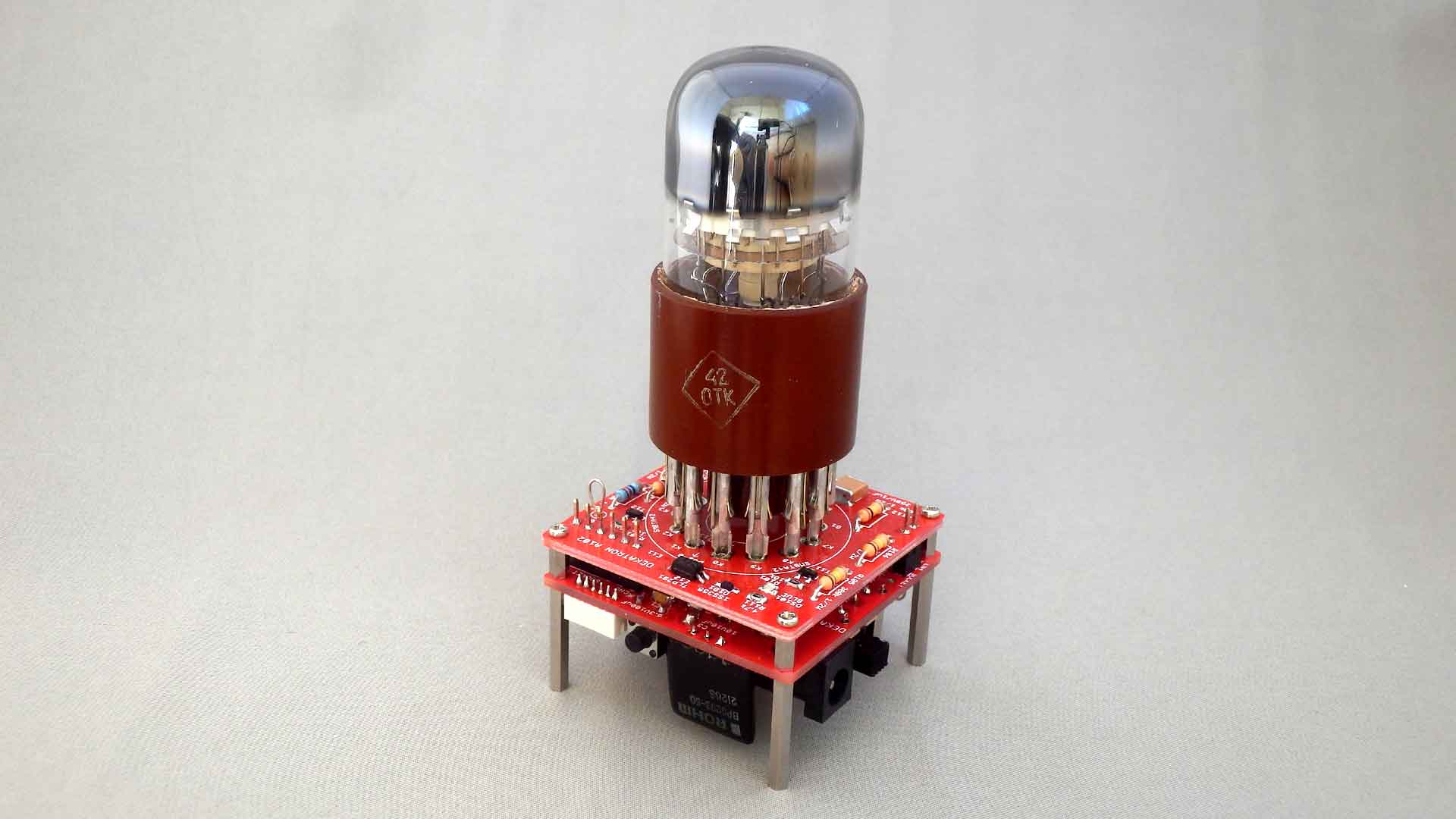

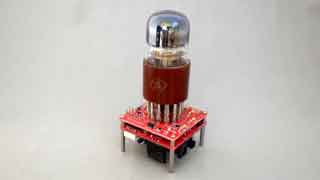

ケース（キャンドゥの１ＢＯＸ）に入れた。 Ｚ５６２Ｓとは取り付け方法を変更して、蓋をアクリル板で作り、本体はケースに下側から固定する事にした。
