まだ、検討中。

Ｚ５６２ＳをＧＴ管にしたような物みたい。ソケットをどうするか？　ＩＮ－１で使った端子にするのが簡単そう。

信号としてはＺ５６２Ｓと同じ信号が出てきている。電圧、タイミング等の違いがどの程度あるのか、まだはっきりしない。

回路設計で、Ｚ５６２Ｓの回路とジャンパー切り替えで使える様にしたい。
プログラムも動き出す前に今までのＧ３を入力にして、 ＬだったらＺ５６２Ｓの回路と判断し、 ＨだったらＡ１０２と判断すれば良いだろう。 但し、ちょうどＫ０が点灯するとＬになるので、 その時はＧ１をＯＮして、Ｈになったら Ａ１０２と判断すれば良いだろう。
それとも分けて回路を考えずにＺ５６２Ｓでも同じ回路で、 Ａ１０２と同じ様にＫ０まで点灯箇所を動かす方法にしてしまうのが良いかもしれない。

ＧＳＴｕｂｅにＡ－１０２が＄２．７で出ていたので 注文してみた。

追跡番号を送って来た。以前は一ヶ月近く掛かったが、今回はどうだろう。

日本に届いたようだ。まだ税関には行っていないみたい。

税関には行ったようだ。

午前１時に発送になっていた。なので　１０時頃受け取った。
番号を受け取ってから１０日。注文してからでも３週間はかかっていない。以前みたいな事は無かった。 平均的な２～３週間で来た。

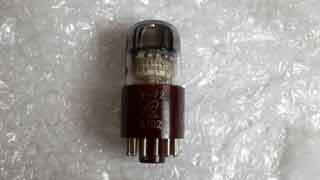

着いた郵便、 一個づつ入っていたお菓子の箱、 デカトロン　Ａ１０２

一緒に頼んだＩＮ－１６をチェックしたが４個中１個不良でなにも点灯しない。 以前Ｔｕｂｅｓ－ｓｔｏｒｅに頼んだ時は８個中１個不良だった。ＩＮ－１６は不良が多いのか、結構な確率だ。
以前の物は管に印刷されている数字が　８５と０４なので１９８５年製造で結構古いと思ったが、 今回の物は管に印刷されている数字が９２０２なので１９９２年製造で以前の物より少し新しくてよかった思ったが、 不良率とは関係ないみたい。
製造年も想像しているだけで本当かどうかわからないし、３６年前も、２９年前もそれほど変わらないか。
ニキシー管はＩＮ－１、ＩＮ－２、ＩＮ－６、ＩＮ－８、ＩＮ－９、ＩＮ－１２、ＩＮ－１３、ＩＮ－１４，ＩＮ－１６、ＩＮ－１７、ＩＮ－１８と 使ってきたが、ＩＮ－２で不良が１個か２個有った。ＩＮ－２とＩＮ－１６以外は光らない物は無かったと思う。 （ＩＮ－１８でカソードポイズニングの物は有ったが、治した。ＩＮ－６で輸送中に足が折れたのは有った） ＩＮ－１７が一番数が多いが不良は一つも無い。
ＶＦＤはＩＶ－１８が一個不良（一桁表示しない桁が有）だった。
フィラメント管も不良は無かった。
マジックアイも不良は無かった。
やはり　ＩＮ－１６の不良確率は際立っている様だ。ＩＮ－２も確率は高いが、構造上の問題が有るのかな？　両方とも結構小さいからな。

Ａ－１０２もカソードが光るだけでもチェックしないと不味いかもしれない。今までのデカトロンは不良の物は確か無かったはず。

管の動作を　仮にアノード抵抗を１５０ｋΩ、カソード抵抗を２２ｋΩとして、高圧は４４０Ｖで　チェックをした。 ミノムシクリップで各ピンを触りながら点灯するかを見た。 カソードは思った所が点灯し、ガイドは何処かが点灯したので　多分動作はしているだろう。（２つ共）

ＩＮ－１６の１個不良の件は　５ドル返金してもらって終わり。

昨日のチェックで動作はしそうなので、Ｚ５６２Ｓの回路になっている基板にそのまま繋いでみたい。 信号さえ合わせれば　何とか動くのでないだろうか。br> 取りあえずは　コネクタはＩＮ－１で使ったバラの端子（Molex メーカー型番:02-09-1134）を使うが、 ＲＳでは取扱終了（モレックスでは廃止になっていた）になっているし、挿入するのに固くて使い難い。

基板を起こす時は何か別の物を探したい。他の方法を考えなければならないかもしれない。
以下　取りあえず思いついた方法

• 子基板を作ってそこにＡ－１０２を直接半田付けをして、違うコネクタを介して制御基板につなげる。
• Ａ－１０２用のソケットMolex(PL30-2p)を手に入れ、そのソケットを制御基板に付ける事にする。
  －－＞ソケットが普通には売っていない。ｅｂａｙでは出ているが、インターネットでも売っている所が見つからないし、 ｅｂａｙにしてもこのＡ１０２より値段が高いぐらいなので　手を出しにくい。
• Molex メーカー型番:02-09-1134互換性の有る物、または２．４ｍｍのピンが入り基板に取り付けられる物を購入する。
  －－＞今はまだ見つからない。線材をカシメて使う物（Molex:02091104）はＲＳ、マルツ、モノタロウにも有るみたい。 日圧に２．３６ｍｍのピンに合う物で線材をカシメて使う物（ＳＲＦ）が有る。直接基板に付けられそうな物が見当たらない。
• ＧＴ管ソケットから端子部分だけ外し、それを「Molex:02-09-1134」の替りに使う。
  －－＞購入したパナソニックの物は簡単には外れない構造になっている。

Ｚ５６２Ｓの回路になっている基板にそのまま繋いだ。但し、アノード抵抗は１５０ｋΩにした。
ちょっと動きがおかしいが、動いてはいる。 途中で戻ったりするが、タイミング、抵抗値、電圧とかは合わしていないのでその様な影響もある筈。

放電個所の移動をゆっくり行うとＫ０、Ｇ１、Ｇ２の次にＫ１に行って欲しいが、Ｋ０に戻ってしまう。 Ｋ１－９に２２ｋΩを入れても同じ。元に戻す。
Ｋ０が放電しやすいみたい。Ｋ１－９の２２ｋΩをやめて、Ｋ０に２２ｋΩを入れたが同じ。元に戻す
関係あるかわからないがＫ０の次のＧ１の時はＫ０にも電流が流れているみたい。 ＬＥＤがちょっと暗く光る。反対回転Ｇ２の時も同じように暗く光る
放電の移動を速くすれば正常にＫ０、Ｇ１、Ｇ２、Ｋ１と進んでいく。その時はＧ１の時に暗くＬＥＤは光らない。 Ｇ１（Ｇ２）を長く放電させているのがいけないのかもしれない。 本来のカウンターとしての機能なら、Ｇ１（Ｇ２）は長く（数百ｍＳ）放電させる事は無い。使い方がまずいのかもしれない。
アノード抵抗を７５０ｋΩにしても暗くなるだけで、動きはほとんど同じ。元に戻す。
電源ＯＮでＫ０を点灯させるために入れたトランジスタを止める。動作はほとんど同じだが、戻ってしまうところがもう一か所出来た。元に戻す

規格表の回路図（例）みたいに　Ｋ１－９のカソ－ドに別々に２２ｋΩを直列に入れた。 今までより　ちょっと長い周期の所でも点灯箇所が移動できるみたいに思えるが、動作的には殆ど変わらない。そのままにする

Ｋ０にもＫ１－ｋ９と同じ様に２２ｋΩを入れ、同じ所に接続した。基板上の抵抗＋ＬＥＤ＋ダイオードは使わないようにした。 これだとおかしな動きはせずに、点灯箇所が回転する（ＯＫ）。
－－＞カソードには別々に抵抗（多分同じ抵抗値）が必要なのだろう。 Ｋ０のＬＥＤ、ダイオードは入れても大丈夫かはわからない。 電源ＯＮでＫ０は点灯しない。
マニュアルのスイッチ押す毎に１つ進むモードで一周が正常に出来たので動作ＯＫとした。

ＬＥＤは無くても我慢できるが、電源ＯＮでＫ０に行って欲しい（ソフトでＫ０にしたい）ので Ｋ０だけソフトでオープンにしない所、トランジスタの前（エミッタ）に繋いだが、これだとＫ０点灯はするが確実でなく、 Ｋ０からＫ１への移行もうまく行かない。元のおかしな動作になる。半導体が入るとダメみたい。元に戻した。

Ｋ０もＫ１－９も　基板上の元のＫ１－９の所に繋いでも正常に動く（追加したエミッタの所）。
但し　やはり当然ながら電源ＯＮでＫ０にはならない。

電源ＯＮでＫ０にする（ソフトでＫ０にする）回路を考えるに、 規格表の回路例に有ったＫ０の抵抗を２０ｋΩ（５５Ｖ側）と２ｋΩ（管のＫ０側）に分け、 ＮＰＮトランジスタで２０ｋΩを０Ｖに落とせる様にすれば出来るのではないか。 ２０ｋΩの下にエミッタ、上にコレクタを繋ぎ、ベースをＣＰＵがＨ／Ｌすれば出来る様に思う。 抵抗を分ける比率は、変えた方が良いかもしれない。５５Ｖでなく０Ｖまで引っ張るので。

電源ＯＮでＫ０にする（ソフトでＫ０にする）回路を考えるに、 規格表の回路例に有ったＫ０の抵抗を２０ｋΩ（５５Ｖ側）と２ｋΩ（管のＫ０側）に分け、 ＮＰＮトランジスタで２０ｋΩを０Ｖに落とせる様にすれば出来るのではないかと考え、 ２０ｋΩと２ｋΩの間に２００ｋΩを入れてからコレクタを繋ぎ、エミッタを０Ｖに繋いで ＣＰＵでベースをＯＮ／ＯＦＦした。 －－＞ソフトでＫ０を点灯できると思ったが、出来なくなった。出来る時は　以前の様なＫ１に行かずＫ０に戻る動きになってしまった。 ソフトでＫ０が点灯出来なくなったら、正常な動きになった。トランジスタが壊れたか？
－－＞トランジスタの替りにスイッチを付けて手動で０Ｖ（ＧＮＤ）に落とせるようにして、操作をしたがＫ０には行かない。 ２００ｋΩを止めても同じ。
なので　この方式は諦める。

Ｋ１－Ｋ９を浮かす方式をトランジスタでなく、機械スイッチでやってみたが、Ｋ０にはならない。諦めて元に戻す。

Ｋ０にする方法が無ければ、Ｋ０に来た事が分かるようにして、そこをしてに考えるようなソフトにすれば良いだろう。 出てくる信号は５５Ｖ位は有るので、その為にはフォトカプラを使うか、トランジスタ（ＦＥＴ）で０／５Ｖの信号を作れれば良い事になる。 フォトカプラが簡単そう。

Ｋ０に来た事が分かる為にフォトカプラを使うとして、今までのＫ０ＬＥＤに１２ｋΩを直列に入れて繋いだら、ＬＥＤは光る。 動作も大丈夫。他のＫ１－Ｋ９の抵抗値と大きく違うと不味いみたいなので、正式には今の４．７ＫΩを２２ｋΩにすれば良い。 但し　Ｋ０の前後のＧ１、Ｇ２の時も薄く光るので、トランジスタ側の抵抗によっては　Ｋ０の前後のＧ１、Ｇ２も誤認する可能性がある。 なので　解決策としてはＡ／Ｄ値としてみて、閾値を設ける必要が有るかもしれない。 やり方はもう少し詰めるとして、フォトカプラを使ってＫ０は確認できるする。

他に確認したい事として、
現在のカソード電位（約５５Ｖ）とゲート電位（約９０Ｖ）をツェナーで作って動作がどうなるか試したい。 ３０Ｖツェナーを３つ直列に繋いで、６０Ｖをカソード、９０Ｖをゲートとしたら動くと思うのだけどどうだろう。

フォトカプラ（ＴＬＰ５２１）をＫ０の信号に入れた。 今までのＬＥＤと直列にＬＥＤ側のＡ－Ｋを入れ、 トランジスタ側のコレクタに５Ｖからの２２ｋΩ＋赤ＬＥＤを繋ぎ、エミッタをＧＮＤ（０Ｖ）に繋いだ。 元のＫ０のＬＥＤ（青）と同じ様に赤ＬＥＤも点灯した。
Ｋ０の時は０．１Ｖ位の電位で、Ｋ０の前後のガイドの時（薄くＬＥＤが光る時）は３．２Ｖ前後で、その他は３．５Ｖ位になる。 この電位ならば、ＣＰＵはＫ０の時だけをデジタル的に拾えるだろう。

ツェナーを使って電位を安定させる件をやりたいが、 取りあえずは　先にＺ５６２Ｓのプログラムを元に専用のプログラムを作りたい。 Ｋ０の信号を入力できるようにして、そこまで動かす点灯箇所を移動する動作を　通常動作（スピナー）の前に追加した物。

Ｚ５６２Ｓのプログラムを元に名称をＡ１０２に変更し、Ｋ０の信号を入力するプロジェクトを作成した。 回路も一部変更して　Ｋ０の時に基板上の赤ＬＥＤが点灯する事を確認した。 青ＬＥＤが薄く点灯する時は赤ＬＥＤは点灯しないので　本当のＫ０の時だけを認識できている。

プログラムに強制的にＫ０まで移動するルーチンを追加した。
（Ｚ５６２Ｓでも有ったが、こちらは一つずつ進める方式）

電源ＯＮからどこかが点灯するまでに時間が掛かり（電圧が上がらない）、移動するルーチンが終わってしまい、エラーになる。 電源ＯＮ時の点滅回数を８回に増やして、そこで時間を潰したらうまく動いた。
今まで　Ｋ０を点灯させる回路がうまくいかなかったが　電源の問題だと一瞬思ったが、手動のスイッチでもダメだったので 電源の問題ではないだろう。

基本的には動いたので　ここで中断する。

このＡ１０２には直接は関係ないのだが、他のデカトロンも動かしてみたいので Ｔｕｂｅｓ－ｓｔｏｒに「ＯＧ－７」、「Ａ１０１」、「Ａ１０３」、「Ａ１０６」と注文した

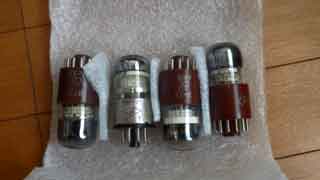

Ｔｕｂｅｓ－ｓｔｏｒに注文した物が到着した。 今までと同じで　あまり綺麗でない段ボールの小さな箱に入って来た。 緩衝材はちゃんと入っていて、外観は何処も問題は無い。 この後はそれぞれの別のページで書くつもり。

Molex:02-09-1134互換性の有る物が見つからないので、線材をカシメて使う物（Molex:02091104）をＲＳに頼んだ。 何とか加工をしてでも基板に取り付けてソケットの代用になるかを考えたい。

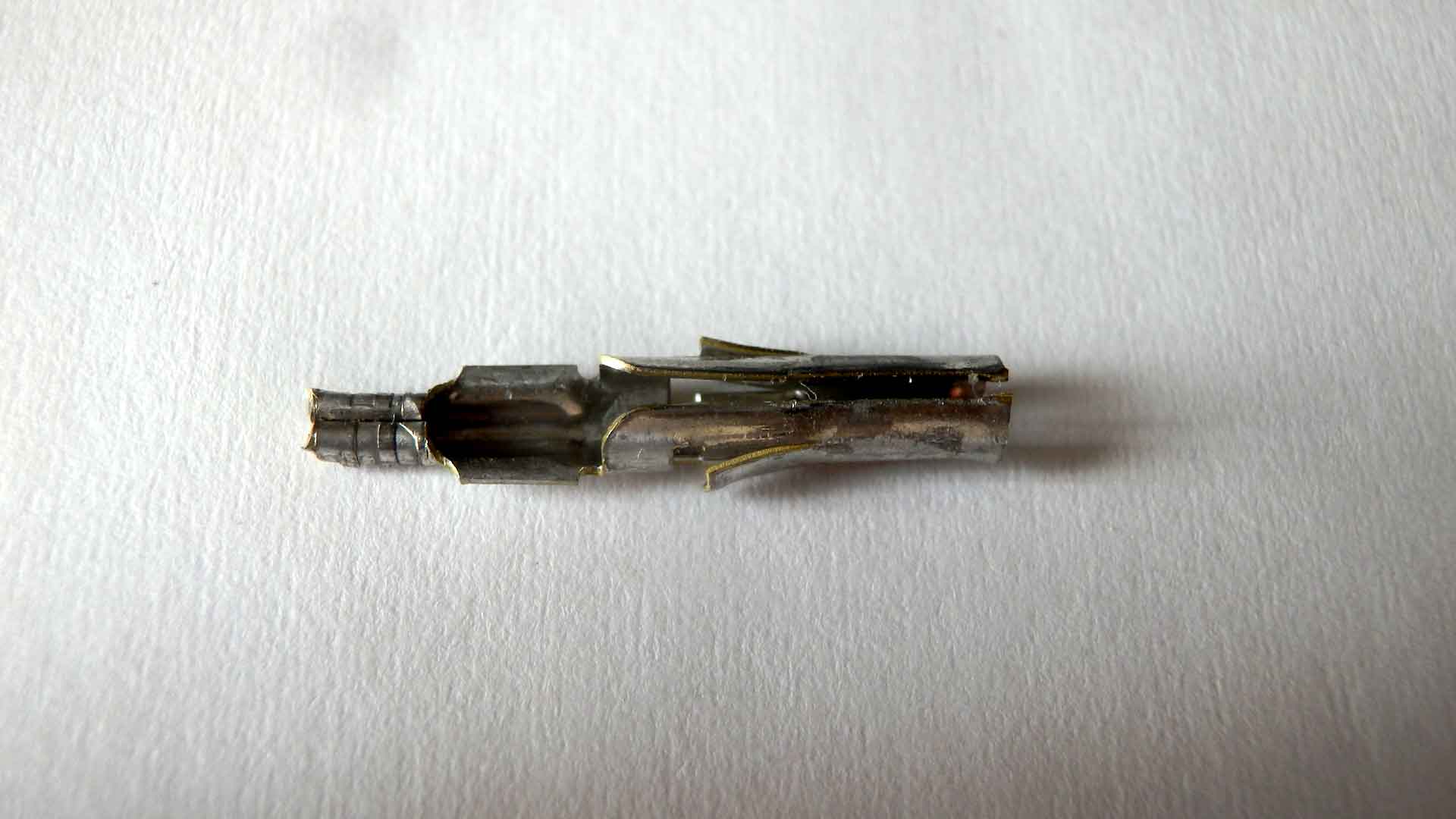

Molex:02091104 が来た。
形状としては、内径は少しこじって大きくする事は出来るが、基板にはどうやって取り付けるか？。

基板への取付方は、空でカシメてしまって、被覆カシメ部分をを切り取ると基板にさせそうな感じになる。 ２．０Ｈで一度カシメて、次に１．７Ｈでカシメると２．５Φのホールに入る感じになる。 但し、管のピンを挿す所の中心と位置がずれる。 なので、その辺りは基板設計時（ライブラリ作成時）に穴位置を決める時に、管のピン位置寸法図から調整が必要になる。

これで　うまく行くとしても、基板に　このコネクタピンを取り付ける時は、 面倒でも　初めに　管のピンにコネクタピンを一つずつ挿して　全部挿し終わってから、 その状態で基板に挿し、管の位置、傾きなどを調整してから　半田付けする事になる。

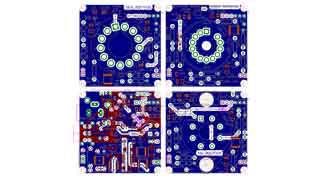

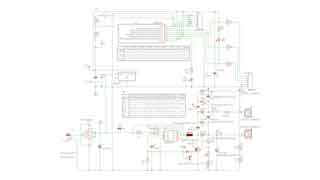

Ｚ５６２Ｓの回路図、基板図にこのＡ１０２の回路も入れた。 回路図（８種類のデカトロン共用）と 基板図（８種類のデカトロン共用）と ガーバーファイル（８種類のデカトロン共用）も作成した。

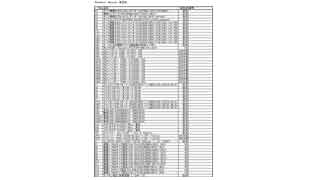

まだＡ１０２用の個別部品表は無いが、 部品表（８種類のデカトロン対応だが、抵抗値の違いは入っていない）が出来ているので これから個別部品表を作る必要が有る。

Ａ１０２用の個別部品表を作った

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコン、Ｚ５６３ｍ時計用アクリルと一緒に、ｅｌｅｃｒｏｗに注文した

ｅｌｅｃｒｏｗから出荷のお知らせが来た。調べたら　すでに日本に着いていて佐川に集荷されていた。明日受け取れるかな？

昼頃、佐川で荷物が届いた。いつもながらＯＣＳは速い。

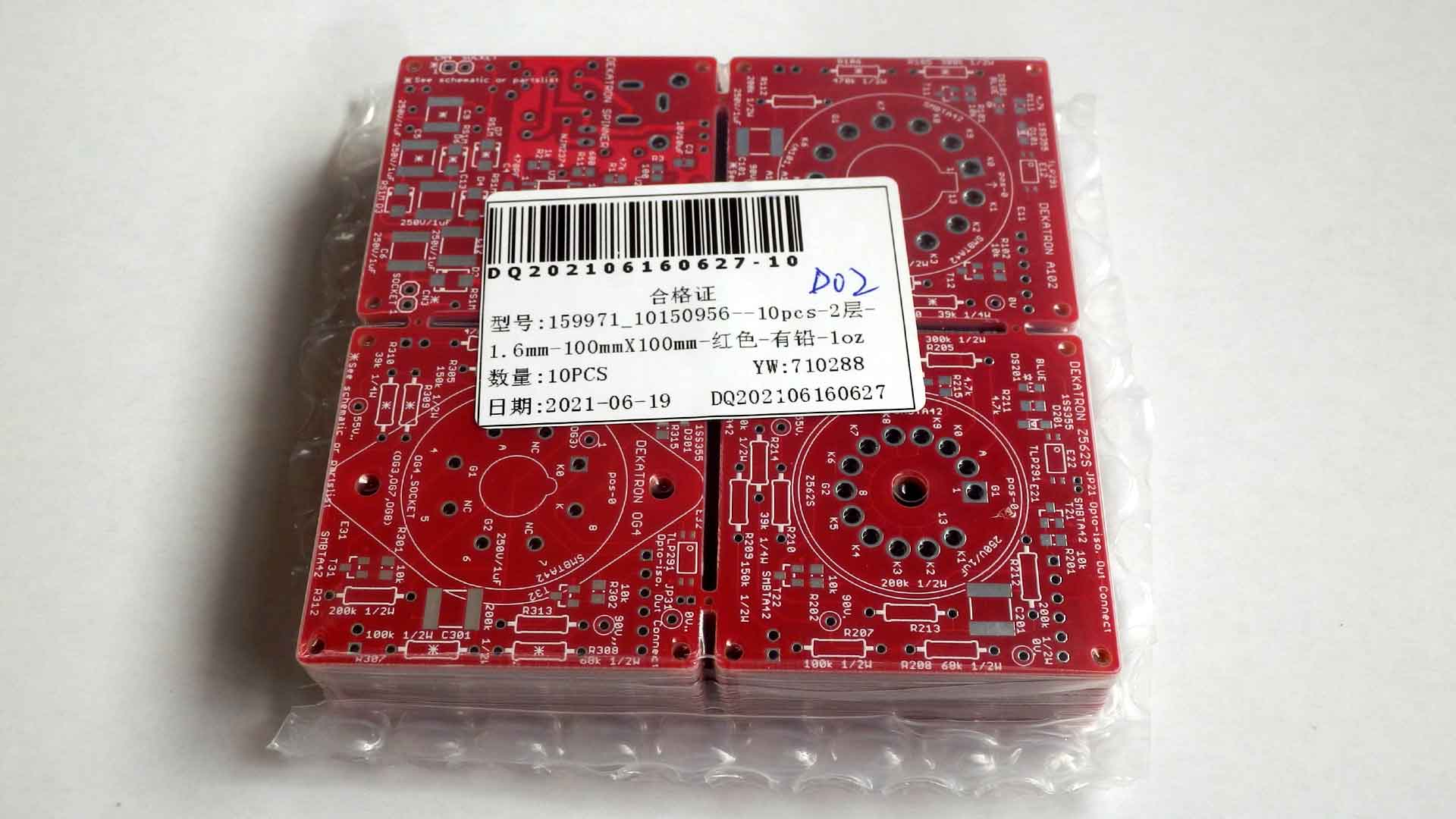

中を見たら、段ボール箱が有り、 その中の基板は全て１０枚づつ有った。デカトロンのだけ１０枚で頼んだのだが、 他の基板も１０枚になっていた。 まあ　値段は同じか。

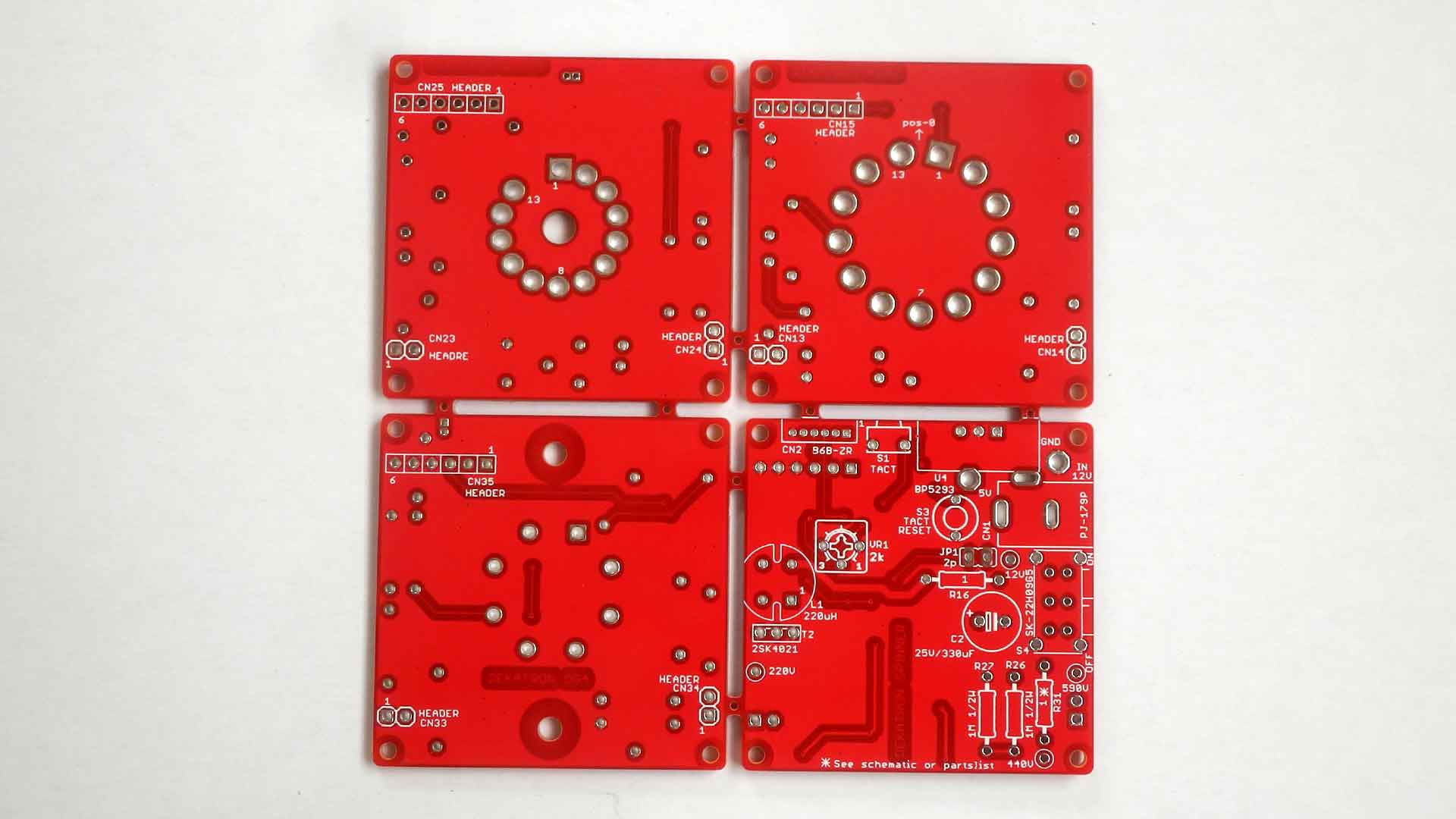

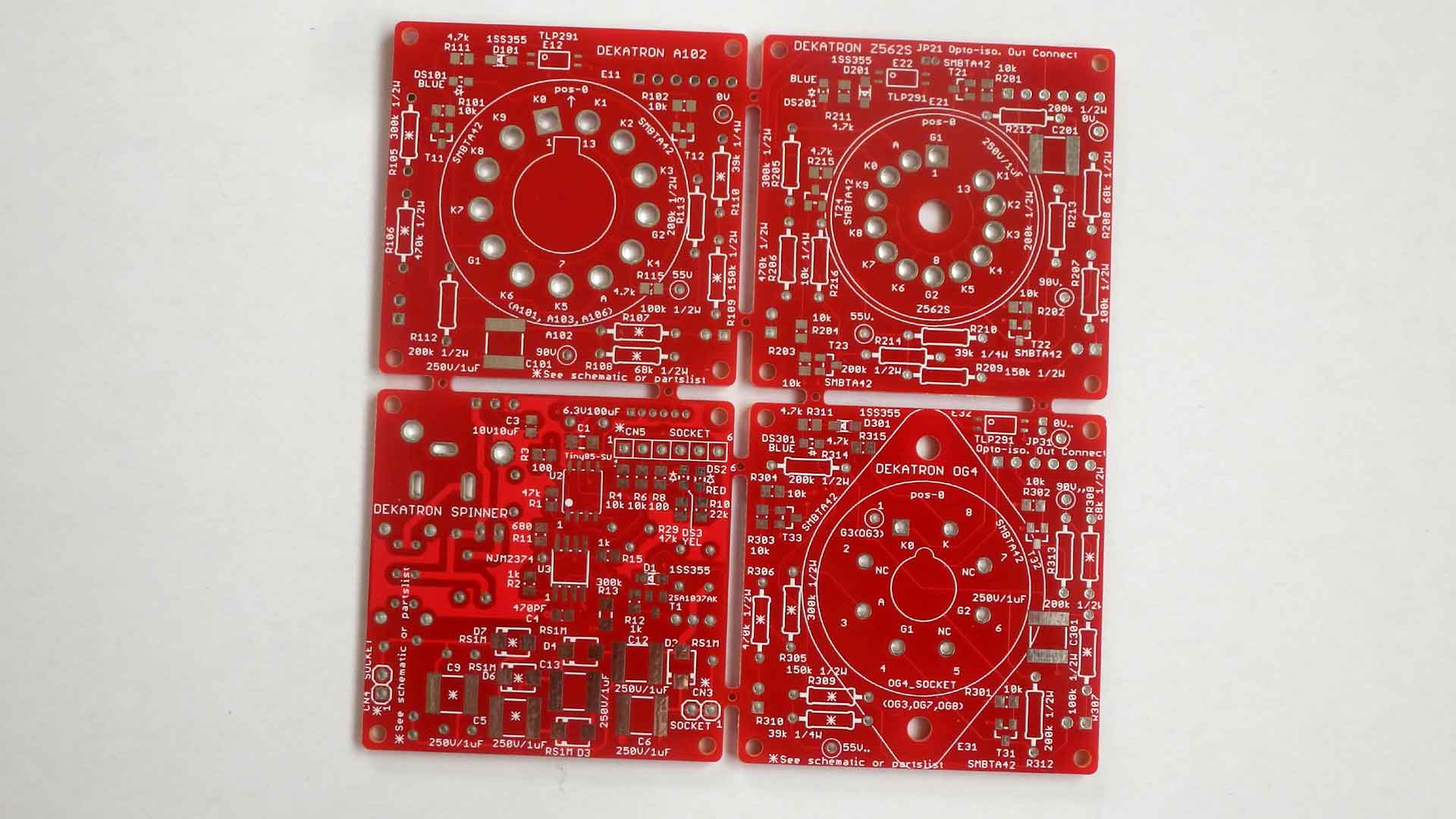

一枚の基板は、それぞれのデカトロン用と共通の基板がくっついている。 （表、裏）

基板を切り離して　必要な基板だけにした。

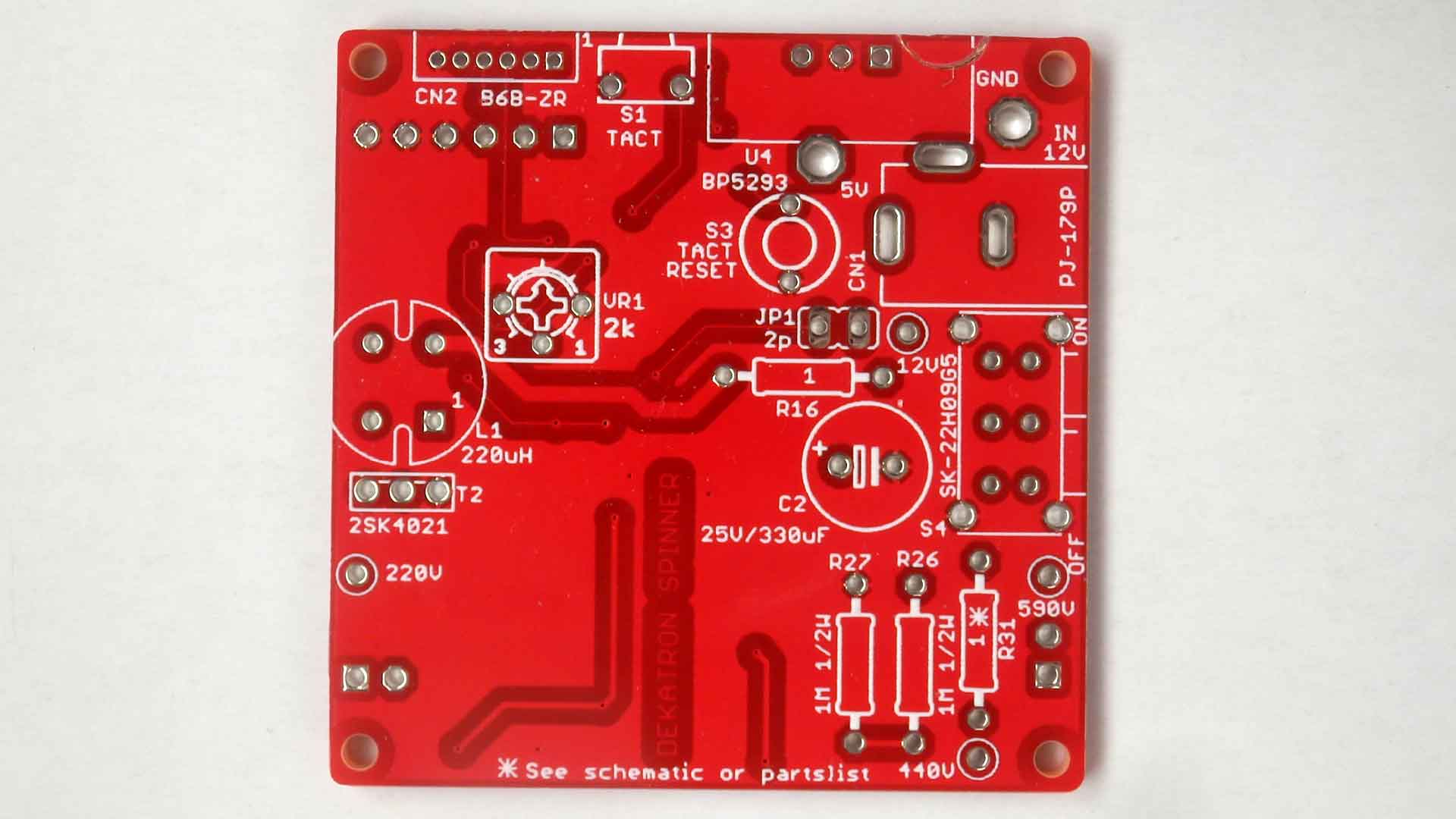

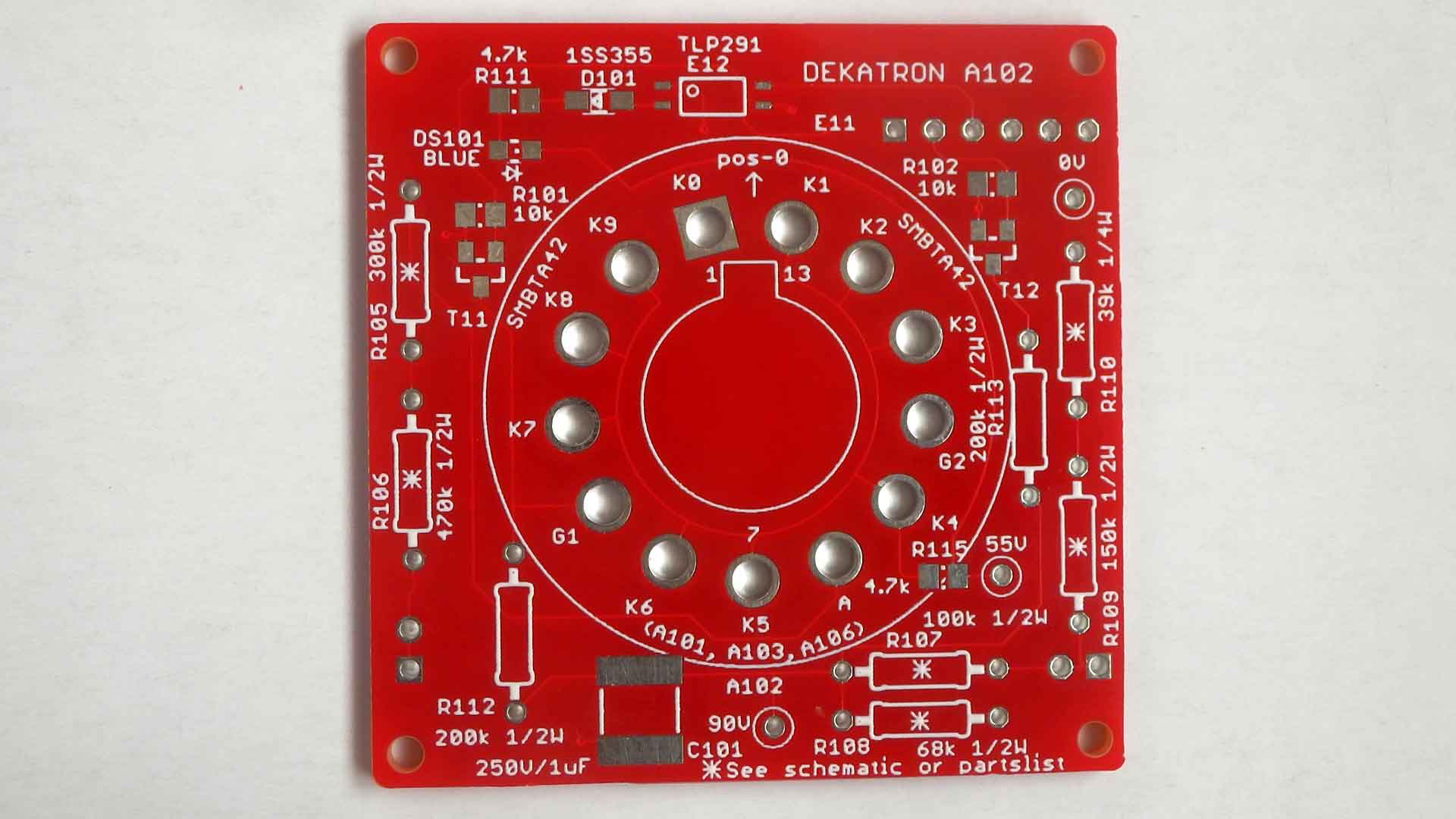

制御基板表、制御基板裏、 デカトロン基板表、デカトロン基板裏

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコンと一緒に、不足部品を注文した

千石に頼んだ部品（タクトスイッチ）、ＲＳに頼んだ部品の一部（モレックス、チップ抵抗）が入った。

ウィルコに頼んだ部品（ビス類）、廣杉計器に頼んだ部品（スペーサー、コネクタ）、秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ以外）が入った。 残りは　マルツとＲＳの海外在庫品とＪＰセミコンのＩＣになる。いつになるか？来週中には入るだろう。

ＪＰセミコンのＩＣと、後から秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ）が入った。 ＲＳの海外在庫品内　２点は明日届きそう。残り一点は来週初めになるとの連絡が来た。 マルツはいつになるか？来週中には入るだろう。

ＲＳの海外在庫品内　２点が届いた。

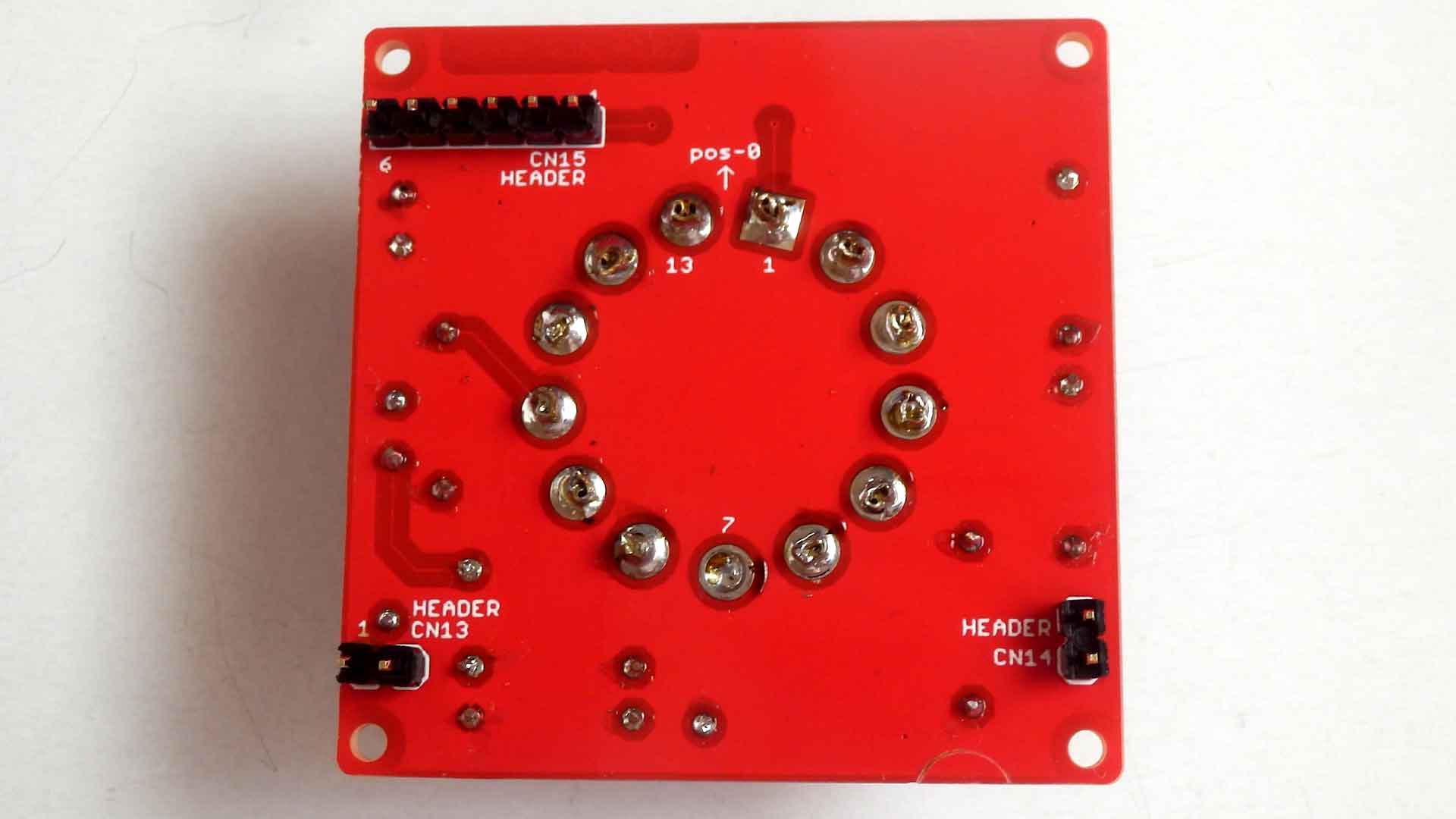

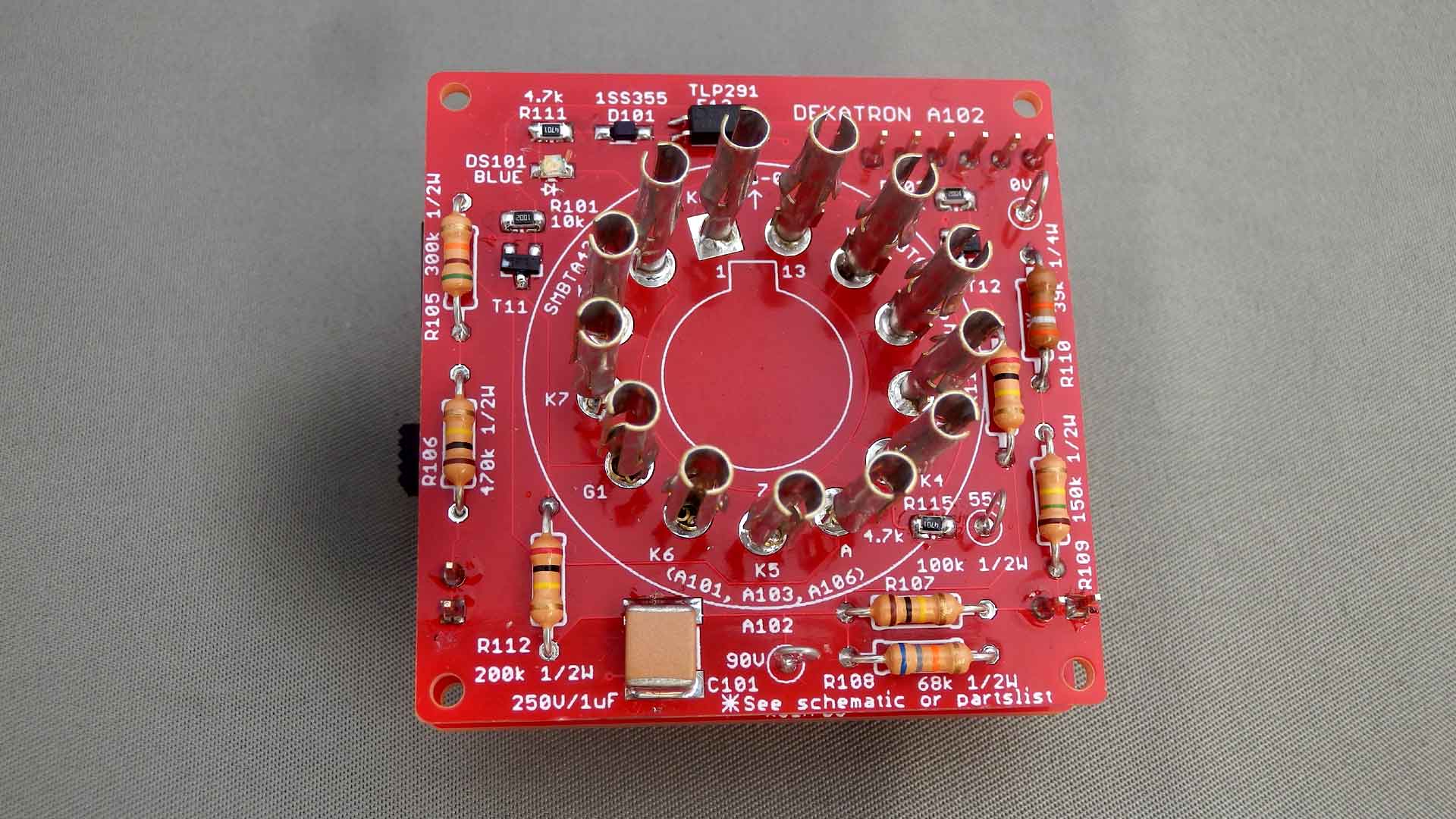

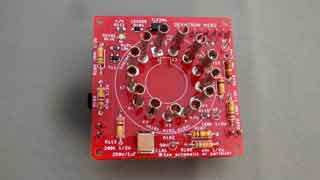

デカトロン基板の部品は半田付けした。 コネクタの半田付けは、コネクタがバラで背が高く、基板の穴が大きいので 一度デカトロンに取り付けてから基板に差し込み、 半田付けをする手順にしないと位置がうまく決まらない。 基板表、基板裏

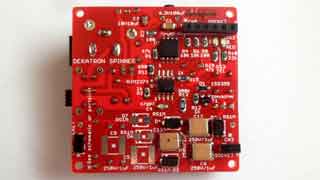

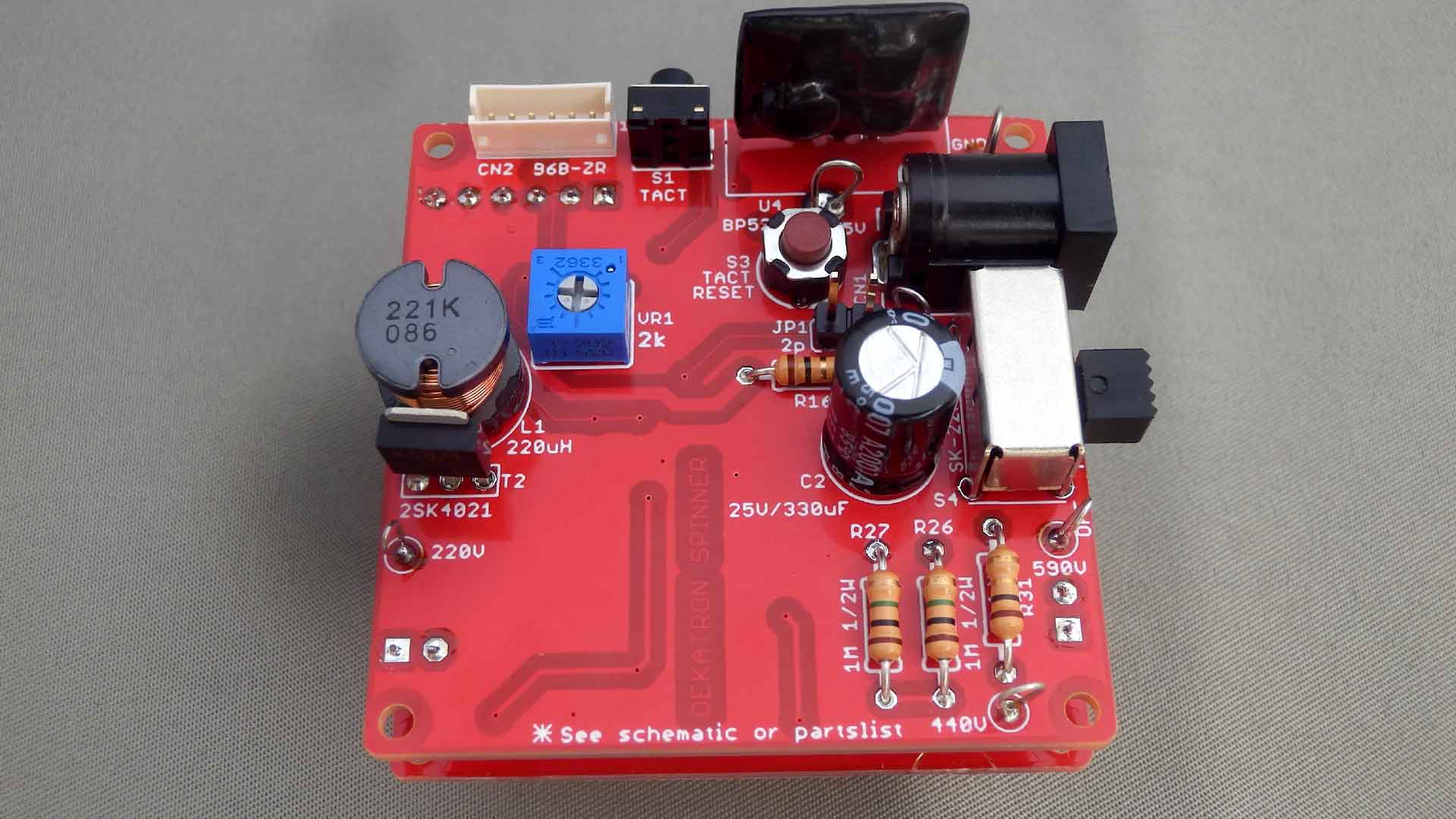

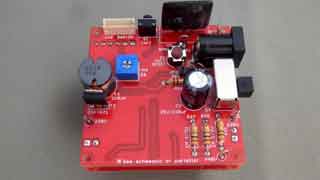

制御、高圧電源基板のの部品も半田付けした。基板表、基板裏

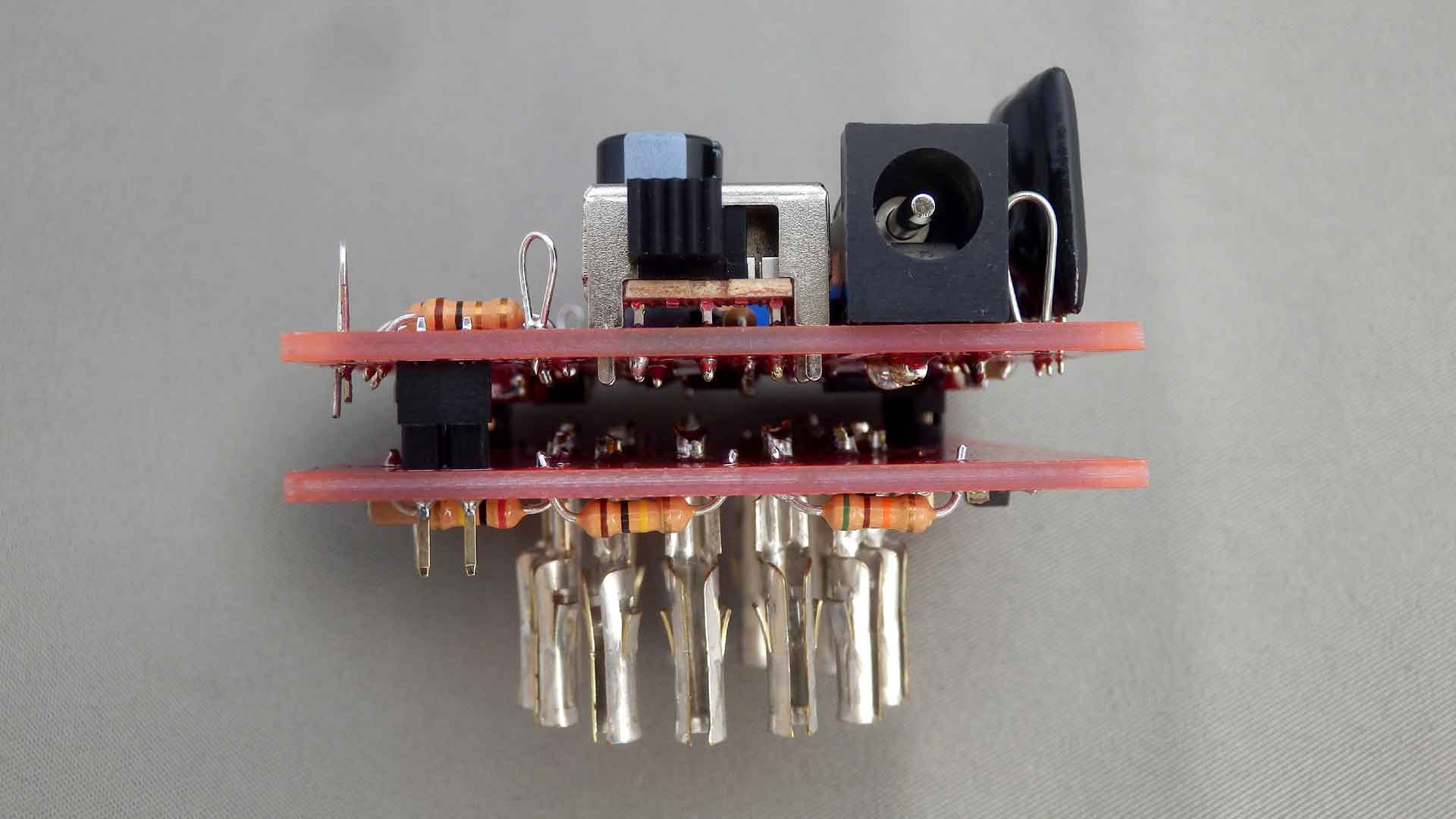

デカトロン基板との接続コネクタの位置も問題無い。

ＣＰＵにプログラムを入れた。
制御、高圧基板単体では４４０Ｖが出力された。 が、デカトロン基板（デカトロンは無し）を接続すると 高圧が３４０Ｖ位までしか出ない。 ＦＥＴとコイルは暖まっていないみたい。ちょっとしかＯＮにしていないからかも
Ｚ５６２Ｓと同じ様な感じ。（ＯＧ４とも）
今日はここまでとする。

Ｚ５６２Ｓと同じ様にＲ１６の１Ωを０．４７Ωに変更したら、 デカトロン基板を付けても２２０Ｖと４４０Ｖも出るようになった。

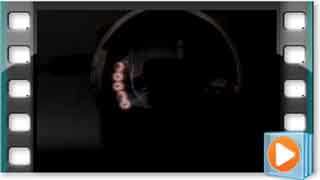

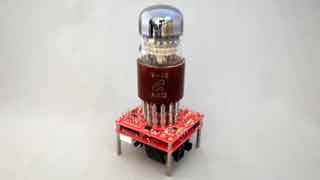

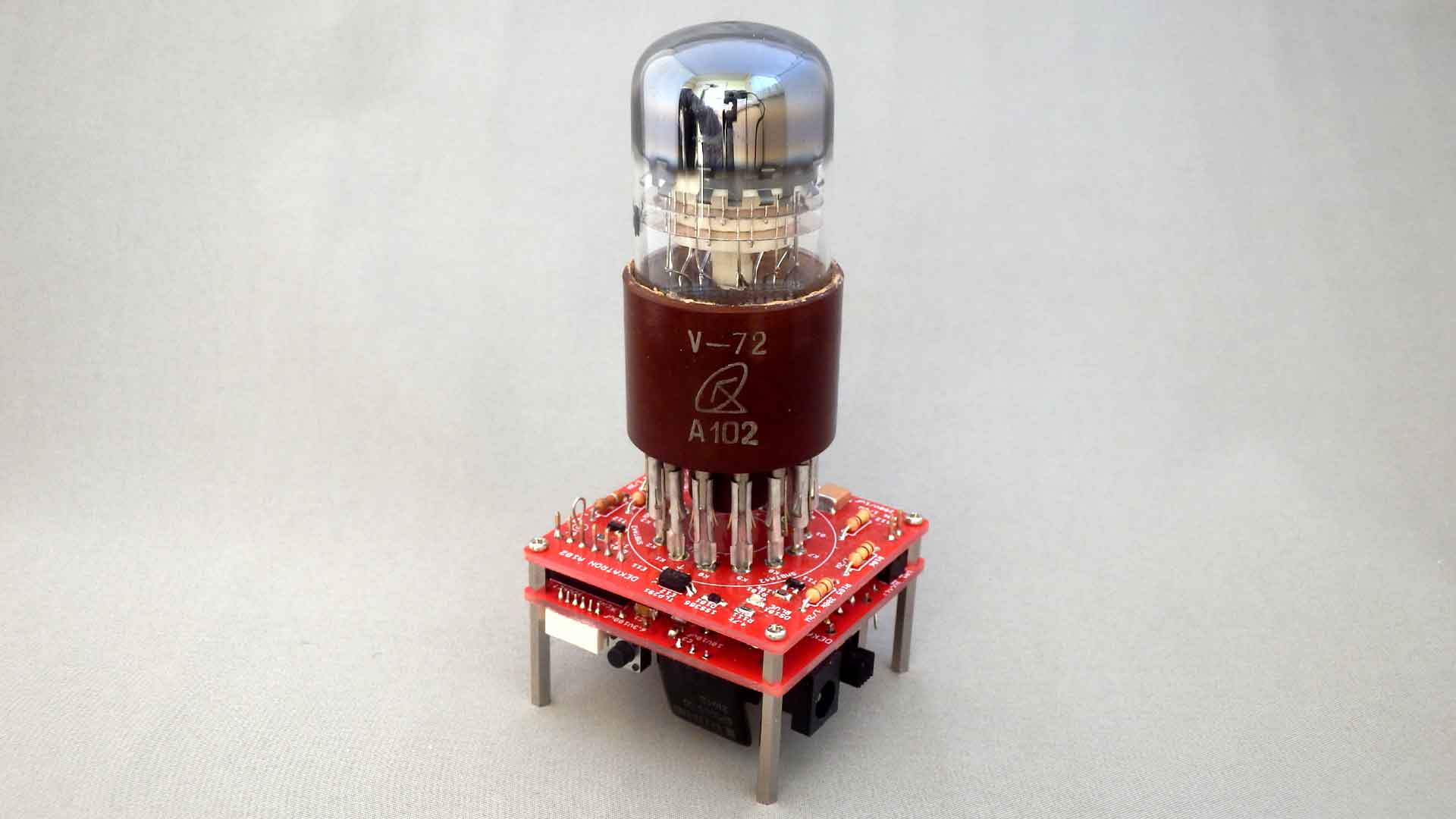

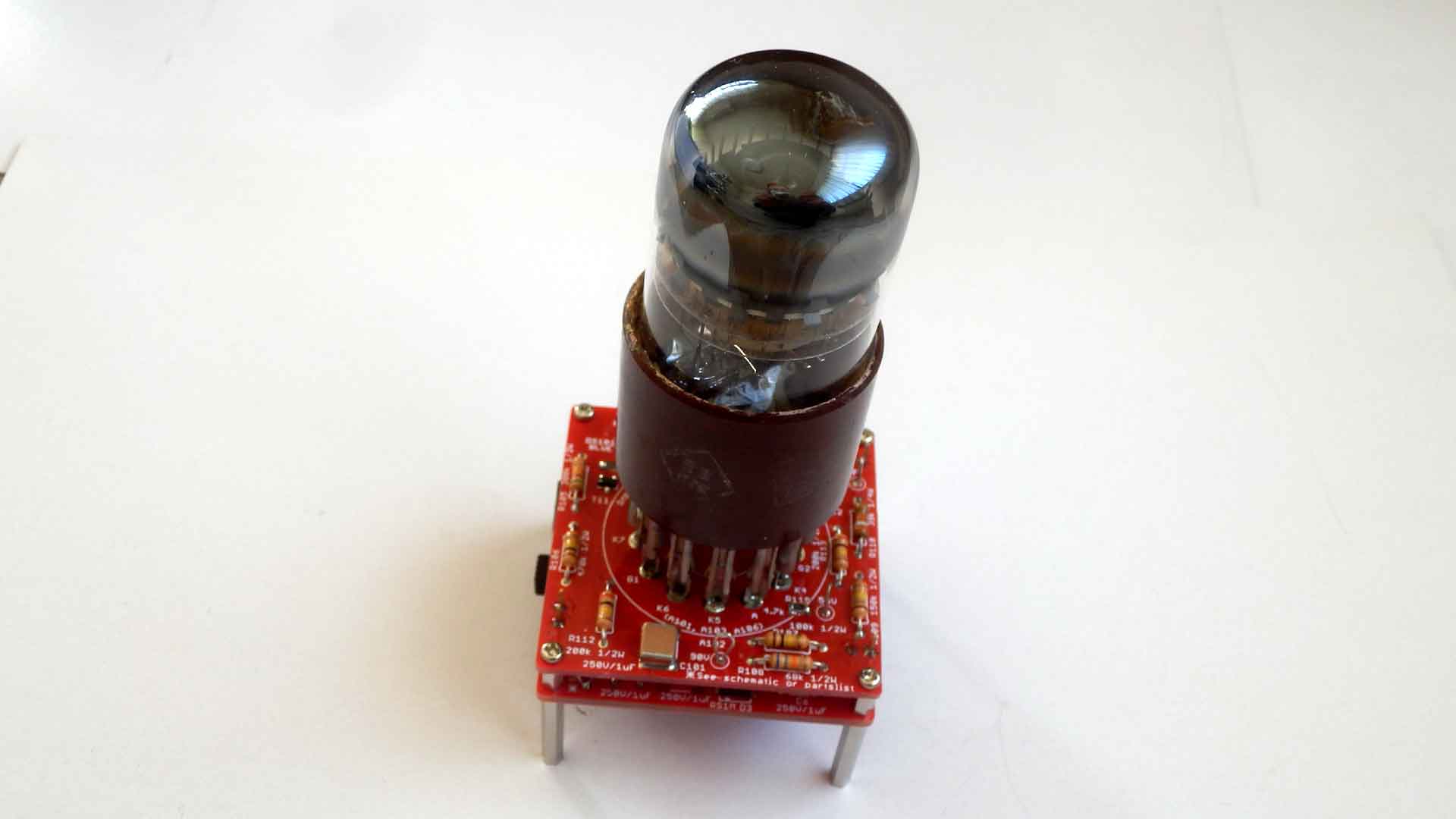

デカトロンを付けて、電源を入れたら　デカトロンが動き出した。 ハード的にはＯＫとする。

1. 電源ＯＮ時、Ｋ０に点灯が移動する
2. Ｋ０を頂点（一番遅くなる所）とした、振り子動作をしている
3. 動作中、スイッチを押すと停止し、その後は、スイッチを短く押すと一つづつ移動し、長く押すと連続で回転になる。
   その連続中にスイッチを押すと停止し、その後に短くスイッチを押すと、反対方向に点灯箇所が一つ移動する。 長く押すとその方向で連続で回転する。その時にスイッチを押すと止まりる。その後はまた反対方向の動作になる。
4. 電源ＯＮ時、スイッチを押し続け、Ｋ０に点灯が移動した後にスイッチを離すと時計方向の連続回転になり、 その時にスイッチを押すと、反対方向の連続回転になる。スイッチを押す毎に反対方向の連続回転になる。

共用の制御部回路図の見た目上の不具合が有ったので修正した。 見た目上のクロスポイントが接続に見ててしまっていた。ネットリスト上では問題がなかったので基板に不具合は無かった。

ステップ動作、回転動作、振り子動作、尺取虫動作を入れたプログラムに変更した。 各動作の動きは、自動的に速度を変えて行き、この動作を永久に続ける動きにする。
速度を変える時間は、大体２秒とする。
そして、各動作中にスイッチが押されたら各動作から抜けて、ステップ動作に移行する。

Ａ１０６とＯＧ８を抜かした回路図に書き換えた。

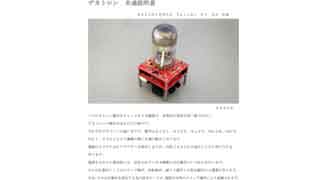

簡単な動作説明書を書いた。

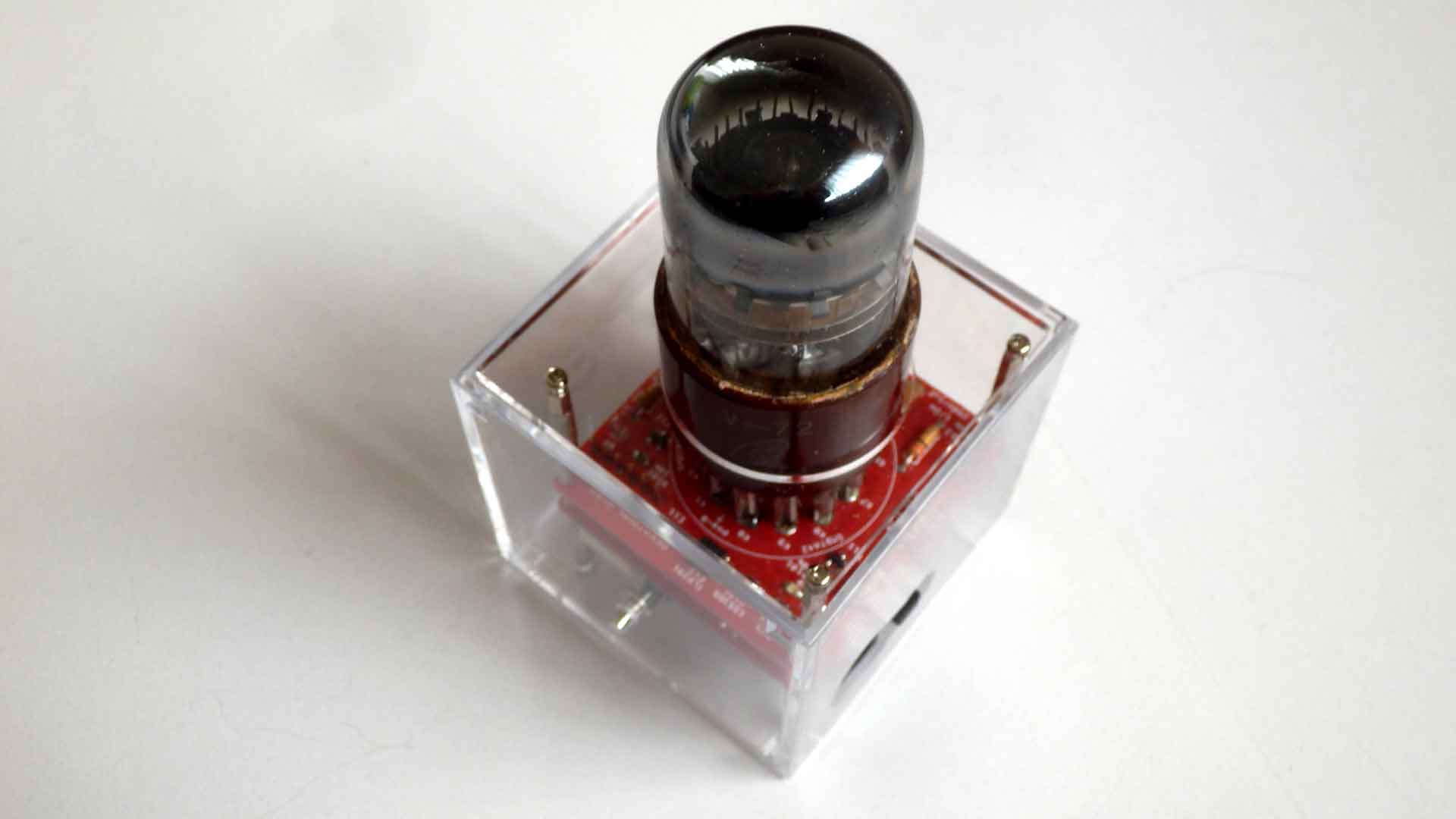

ケース（キャンドゥの１ＢＯＸ）に入れた。 Ｚ５６２Ｓとは取り付け方法を変更して、蓋をアクリル板で作り、本体はケースに下側から固定する事にした。
