ソケットはＩＮ－１で使った端子にするのが簡単そう。

Ａ１０３の回路で動きそうな気がする。但し　アノード抵抗は７７０ｋΩ辺りとする。

Ｔｕｂｅｓ－ｓｔｏｒに「Ａ１０１」と注文した。（「ＯＧ－７」、「Ａ１０３」、「Ａ１０６」も一緒）

Ｔｕｂｅｓ－ｓｔｏｒに注文した物が到着した。 今までと同じで　あまり綺麗でない段ボールの小さな箱に入って来た。 緩衝材はちゃんと入っていて、外観は何処も問題は無い。

管の動作を　仮にアノード抵抗を７７０ｋΩ、カソード抵抗はなしで、高圧は４５０Ｖで　チェックをした。 ミノムシクリップで各ピンを触りながら点灯するかを見た。 カソードは思った所が点灯し、ガイドは何処かが点灯したので　多分動作はしているだろう。

Ａ１０３の回路と同じで、アノード抵抗を７７０ｋΩにした。 初期時のＫ０移動、その後の動作が正常な事を確認した。ＯＫ
とれで良しとする。

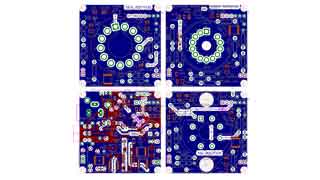

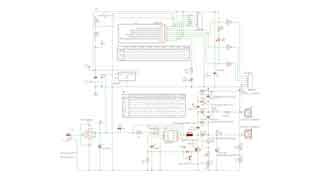

Ｚ５６２Ｓの回路図、基板図にこのＡ１０１の回路も入れた。 回路図（８種類のデカトロン共用）と 基板図（８種類のデカトロン共用）と ガーバーファイル（８種類のデカトロン共用）も作成した。

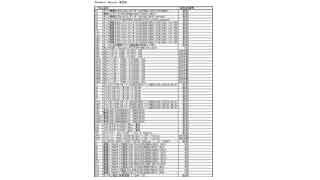

まだＡ１０１用の個別部品表は無いが、 部品表（８種類のデカトロン対応だが、抵抗値の違いは入っていない）が出来ているので これから個別部品表を作る必要が有る。

Ａ１０１用の個別部品表を作った

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコン、Ｚ５６３ｍ時計用アクリルと一緒に、ｅｌｅｃｒｏｗに注文した

ｅｌｅｃｒｏｗから出荷のお知らせが来た。調べたら　すでに日本に着いていて佐川に集荷されていた。明日受け取れるかな？

昼頃、佐川で荷物が届いた。いつもながらＯＣＳは速い。

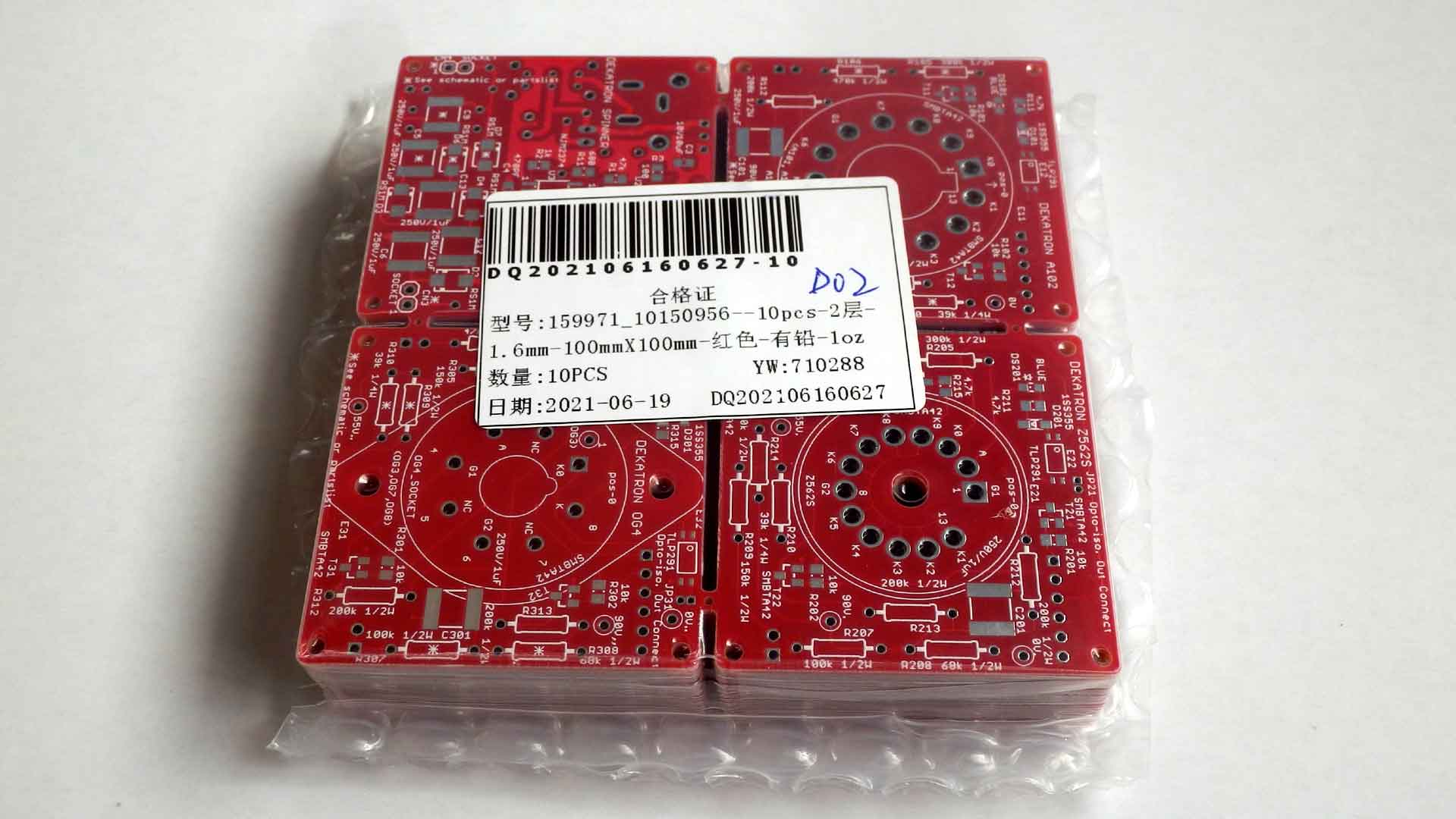

中を見たら、段ボール箱が有り、 その中の基板は全て１０枚づつ有った。デカトロンのだけ１０枚で頼んだのだが、 他の基板も１０枚になっていた。 まあ　値段は同じか。

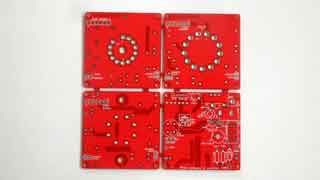

一枚の基板は、それぞれのデカトロン用と共通の基板がくっついている。 （表、裏）

基板を切り離して　必要な基板だけにした。

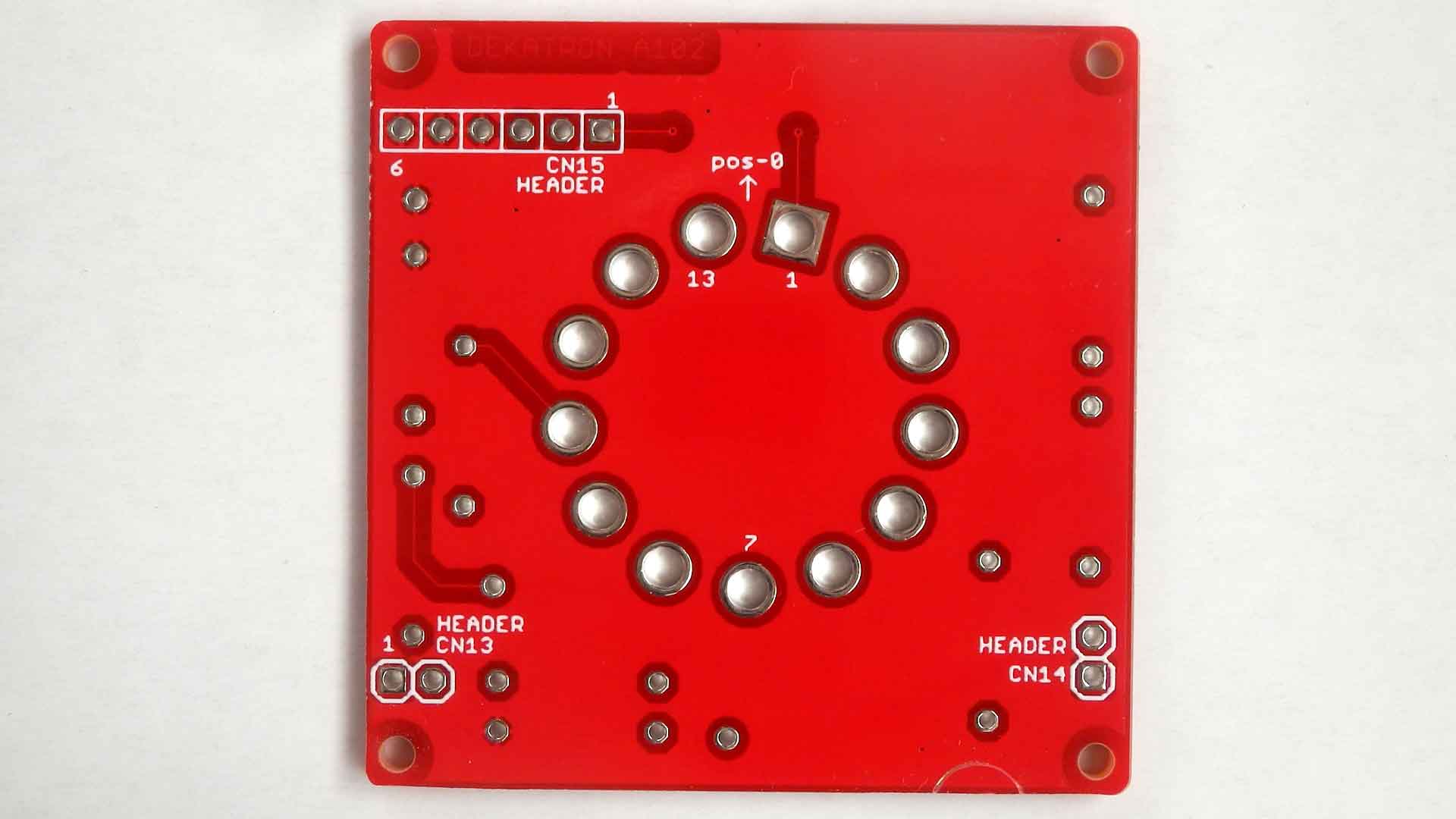

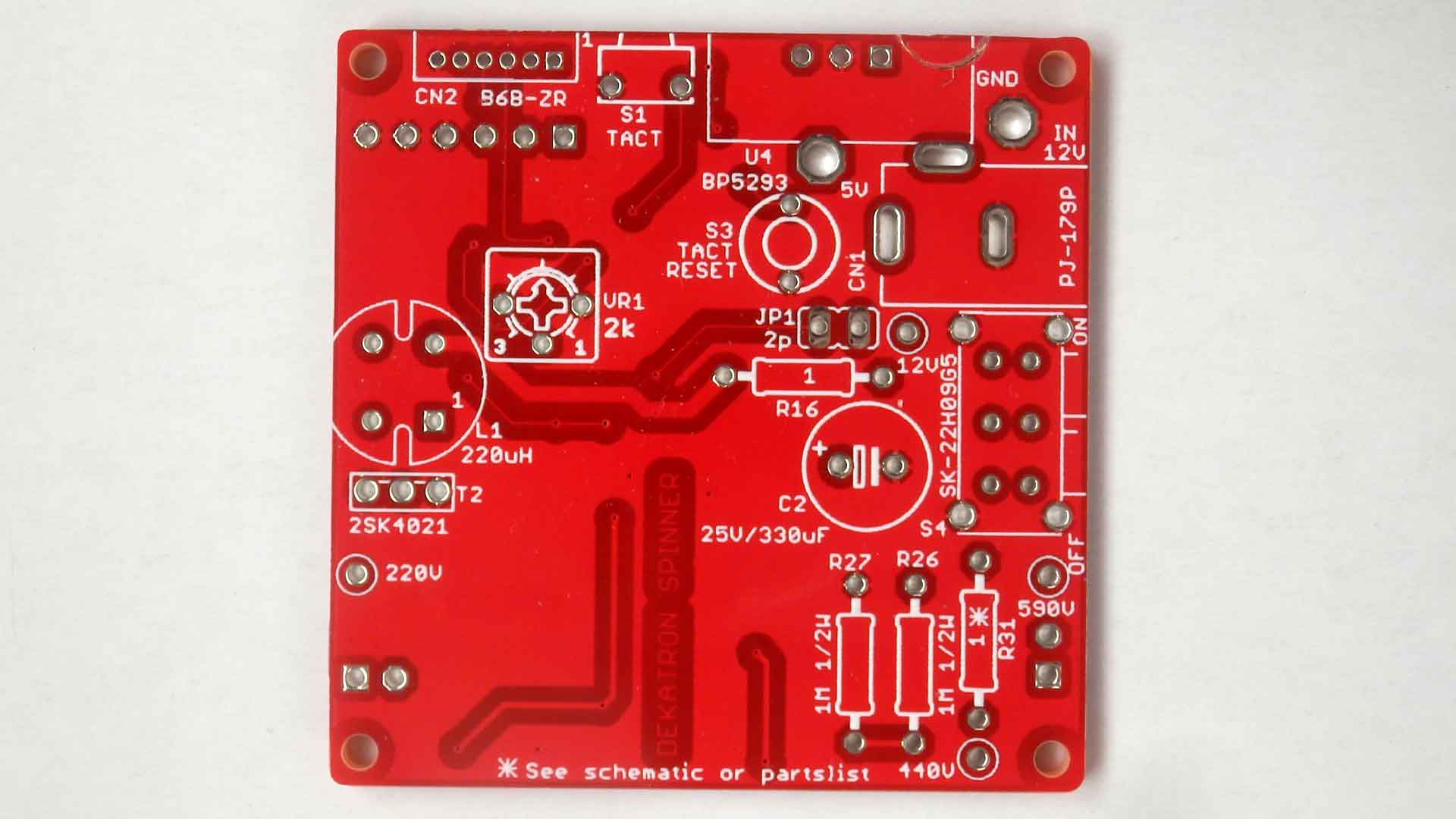

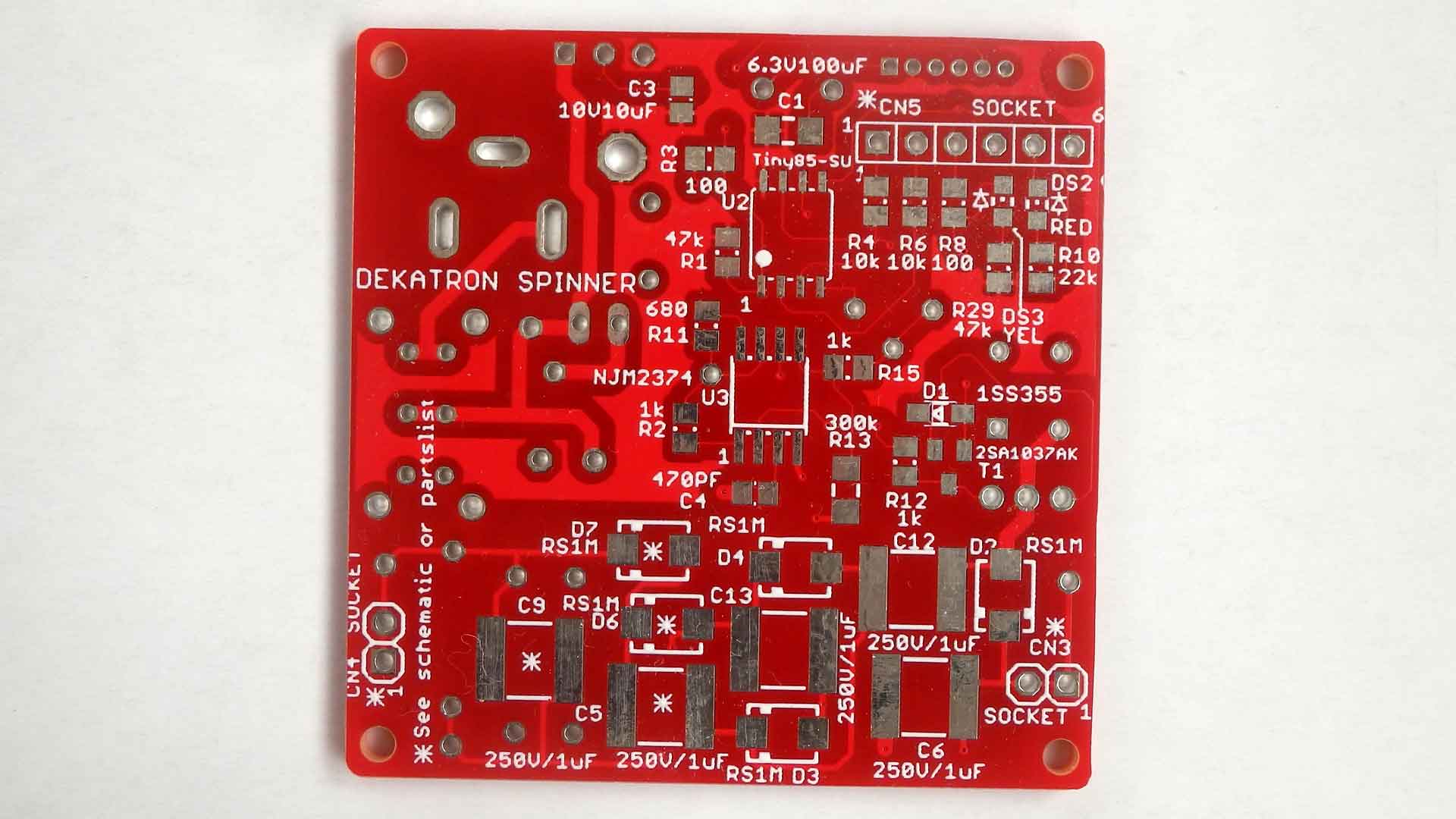

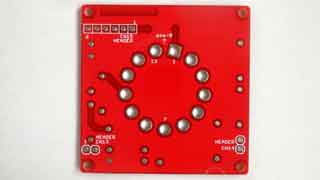

制御基板表、制御基板裏、 デカトロン基板表、デカトロン基板裏

他のデカトロンスピナー、ニキシー管チェッカー、テレビ用リモコンと一緒に、不足部品を注文した

千石に頼んだ部品（タクトスイッチ）、ＲＳに頼んだ部品の一部（モレックス、チップ抵抗）が入った。

ウィルコに頼んだ部品（ビス類）、廣杉計器に頼んだ部品（スペーサー、コネクタ）、秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ以外）が入った。 残りは　マルツとＲＳの海外在庫品とＪＰセミコンのＩＣになる。いつになるか？来週中には入るだろう。

ＪＰセミコンのＩＣと、後から秋月に頼んだ部品（Ｂ６Ｂ－ＺＲ）が入った。 ＲＳの海外在庫品内　２点は明日届きそう。残り一点は来週初めになるとの連絡が来た。 マルツはいつになるか？来週中には入るだろう。

ＲＳの海外在庫品内　２点が届いた。

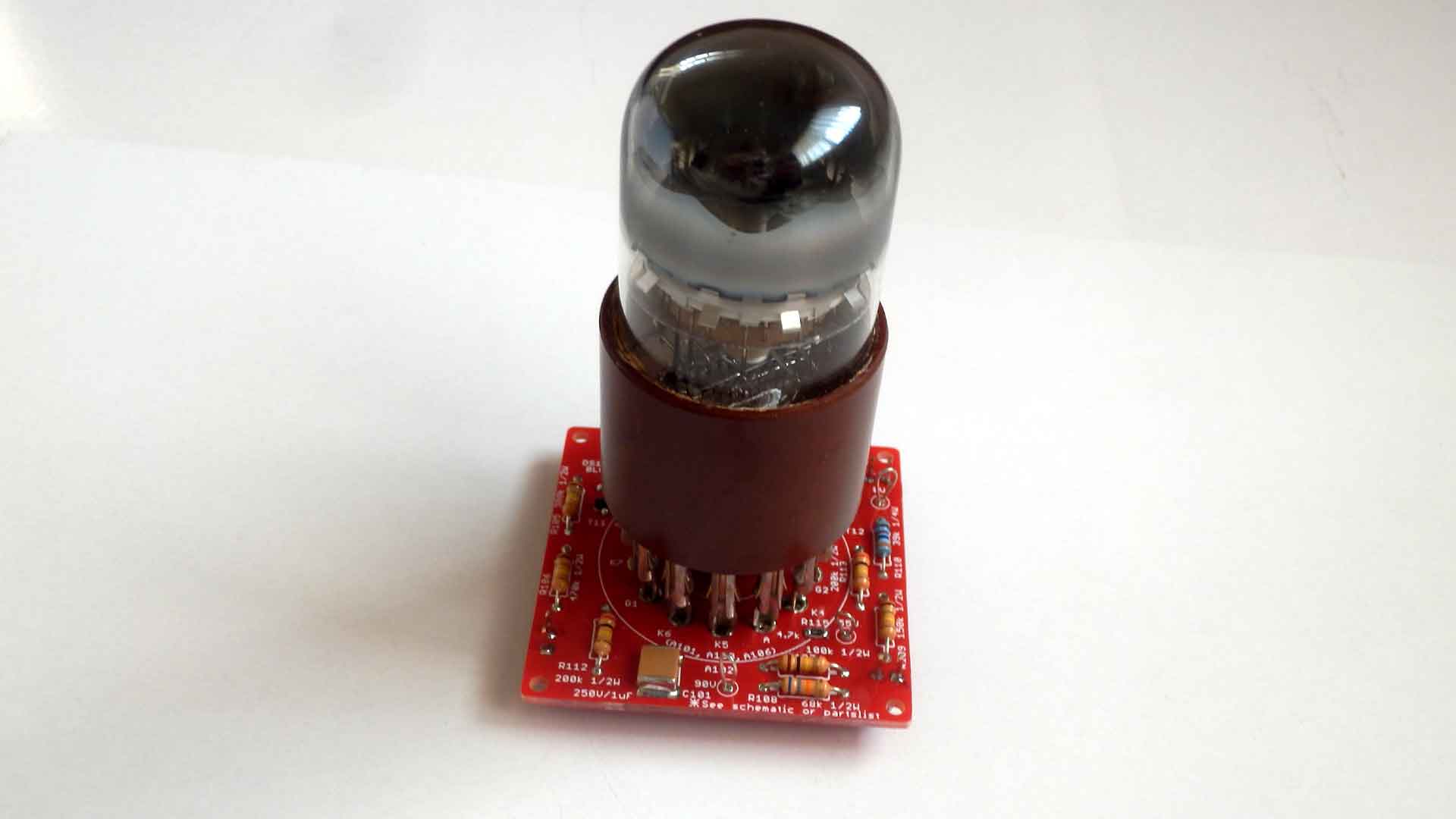

デカトロン基板だけは組み立てた。まだ動作確認はしていない。
Ａ１０２の制御基板に挿してみたら（プログラムもＡ１０２用）、点灯はするが、点灯箇所が移動しない。 今日はここまでとする。

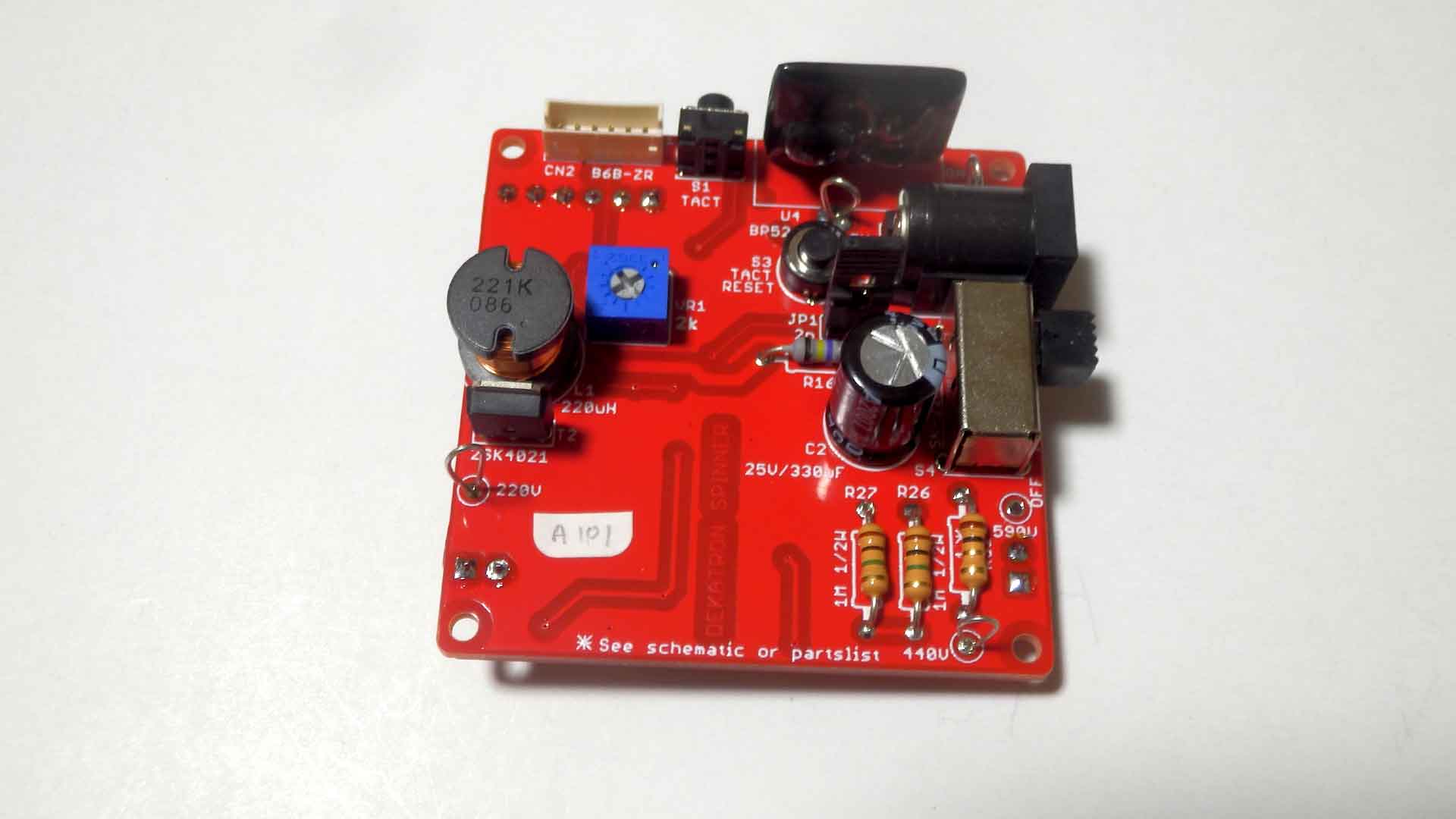

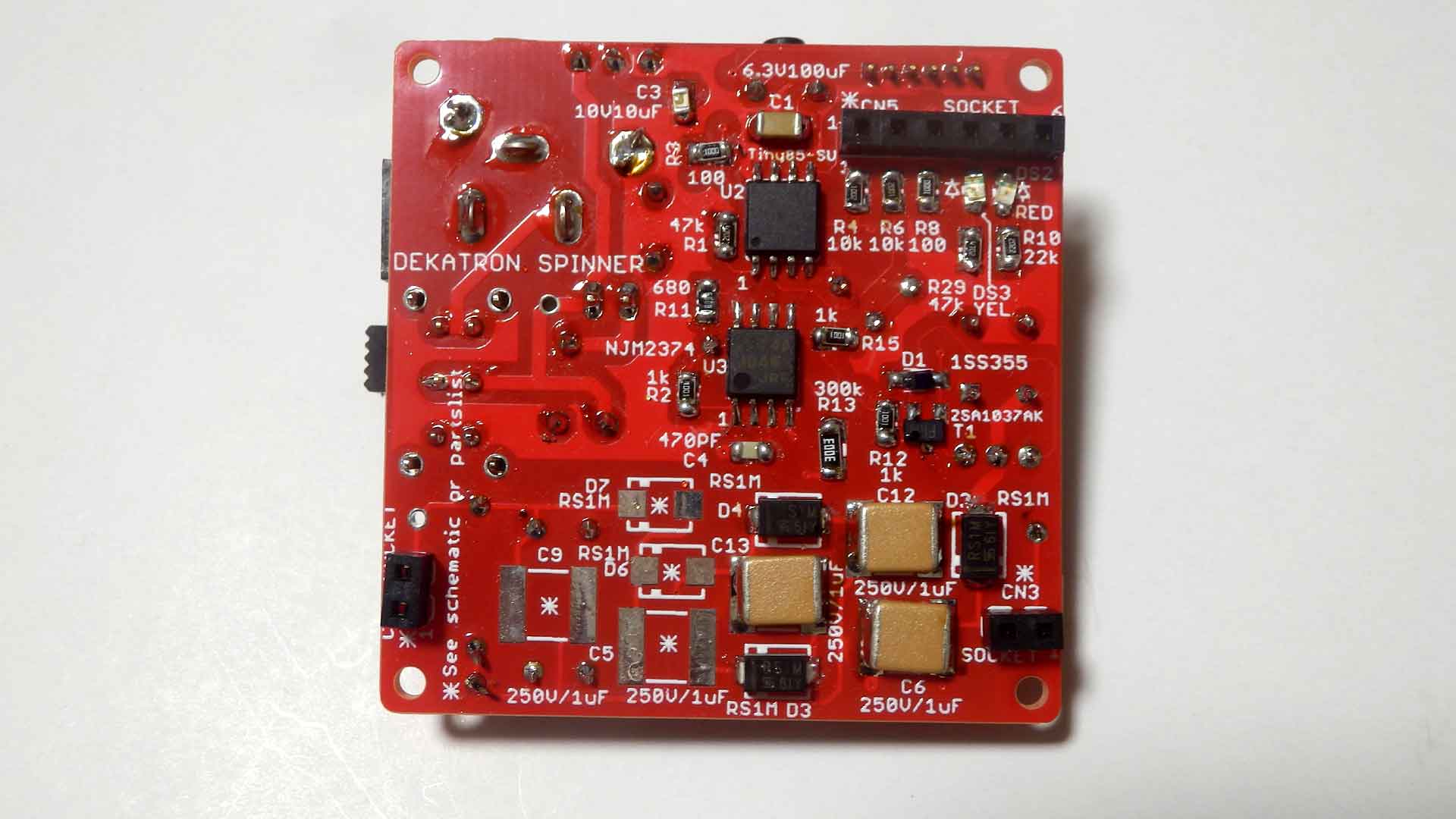

制御基板も組み立てて、プログラム（Ａ１０２用）も書き込んだ。 （表、裏）
電源ＯＮ時にＫ０に移動しない。それで先に進まないが、諦める所（時？）に点灯箇所は移動している。 基板（ハード）が悪いのか、ソフトが悪いのか、ハッキリしない。

プログラムを専用の物にする為に、新たなプロジェクトを作り、最初はＡ１０２のソースをコピーした。

Ｋ０に行かない件を調べる為に、 点灯の移動速度（１ｍＳ－－＞１００ｍＳ）とＫ０確認入力（５０ｕＳ－－＞１ｍＳ）まで時間を長くしてみた。 Ｋ０の手前（Ｇ２で）で点灯箇所の移動が前のカソードに戻ってしまう。（ＯＧ４と似たような現象）
Ｇ１とＧ２が同時に点灯する時間（１０ｕＳ－－＞６ｕＳ）を短くしたが、変化なし。 （ソースのコメントにここを長くすると前のカソードに戻ると言うコメントが有ったのでやってみた）
Ｋ０はダイオードとフォトカプラが入っているので、電位的には他のカソードより数Ｖ高いと思う。 それが影響しているか？

Ｋ０のダイオード、ＬＥＤ、フォトカプラを止めて、Ｋ０を他のカソードと接続すると、点灯箇所は正常に移動できる。
と言う事はやはり電位が上がると言う事だろう。
抵抗を小さくすればよいか？
－－＞１００Ωにしたがダメ。
－－＞１００Ωにして、且つ、ＬＥＤを無しにしたがダメ。
逆に他のカソードの抵抗を大きくしたらどうか？
－－＞４．７ｋΩを２２ｋΩにしたがダメ
以前のＯＧ３ではこの４．７ｋΩの抵抗は無い。
－－＞抵抗をショートするがダメ。
－－＞フォトカプラを通さなくする。 ダイオード＋４．７ｋΩ＋青ＬＥＤで点灯箇所は正常に移動する。
－－＞抵抗のショートは元に戻す。４．７ｋΩを入れる。 ダイオード＋４．７ｋΩ＋青ＬＥＤで点灯箇所は正常に移動する。

と言う事はフォトカプラが悪さをしていると言う事になる。
アノード・カソードが逆かと思って、回路図とデータシートを見たが、間違っていない。
ＶＦも１．２５Ｖ（最大１．４Ｖ）なので青ＬＥＤより低いはず。
－－＞半田付けをもう一度よく見たら、フォトカプラの２ピンがハンダ不良。 半田付けをやり直したら、正常に動き出した。全体を見る。

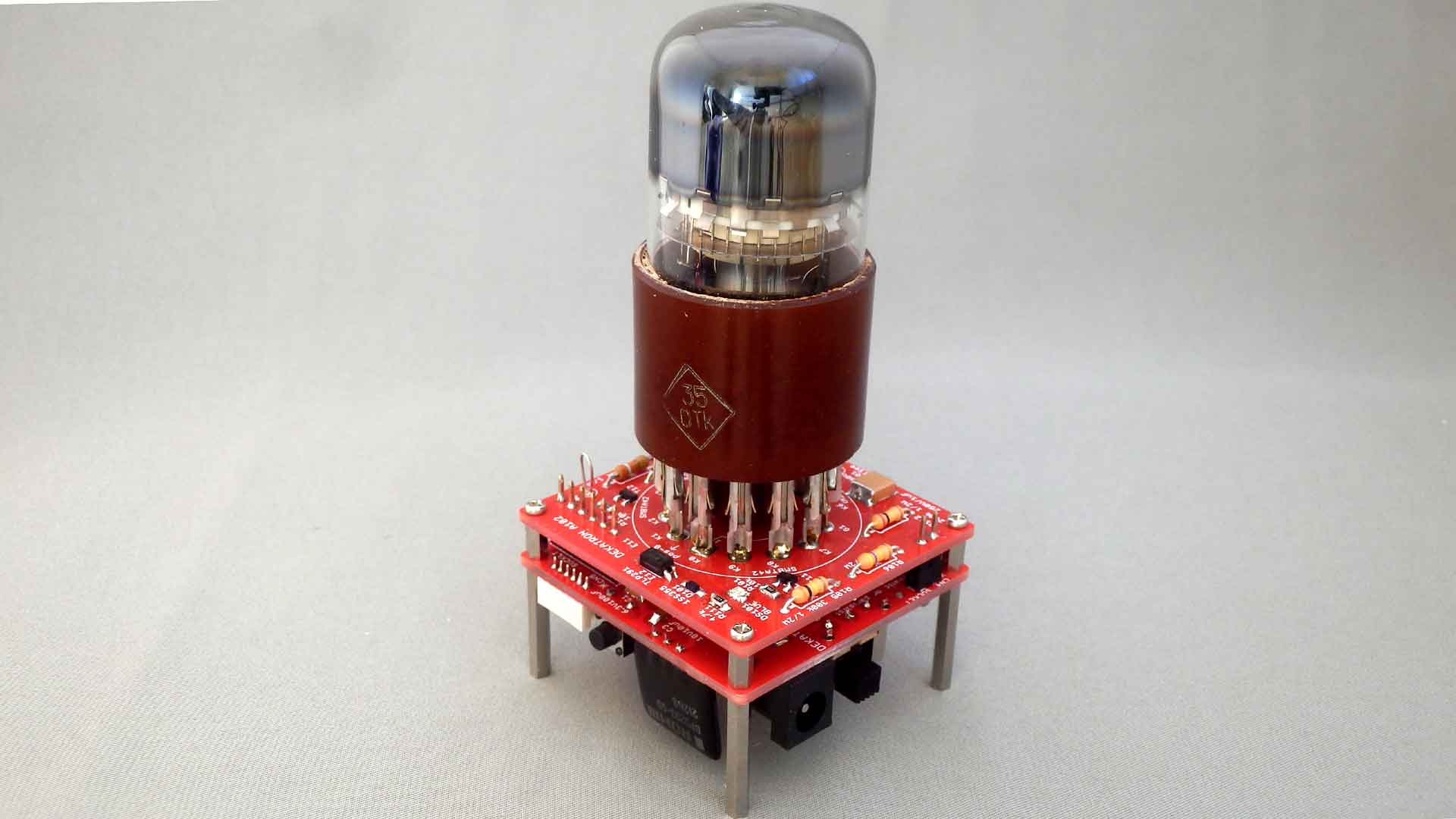

これで良しとする。

共用の制御部回路図の見た目上の不具合が有ったので修正した。 見た目上のクロスポイントが接続に見ててしまっていた。ネットリスト上では問題がなかったので基板に不具合は無かった。

ステップ動作、回転動作、振り子動作、尺取虫動作を入れたプログラムに変更した。 各動作の動きは、自動的に速度を変えて行き、この動作を永久に続ける動きにする。
速度を変える時間は、大体２秒とする。
そして、各動作中にスイッチが押されたら各動作から抜けて、ステップ動作に移行する。

Ａ１０６とＯＧ８を抜かした回路図に書き換えた。

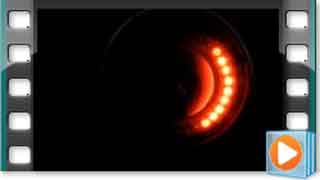

動作説明用の動画を取ろうとしたが、発光点がちらついて見づらくなってしまう。 カメラの手振れ防止をＯＦＦにしたら見られる程度にはなった。
真っ暗にして写したが、もう少し明るくして撮影した方が良いみたい。 発光点にハレーションが起こるので。

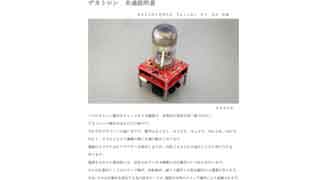

簡単な動作説明書を書いた。

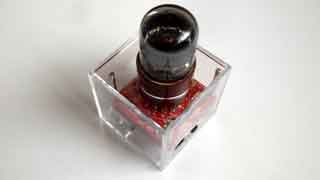

ケース（キャンドゥの１ＢＯＸ）に入れた。 Ｚ５６２Ｓとは取り付け方法を変更して、蓋をアクリル板で作り、本体はケースに下側から固定する事にした。
