- 発想 ２０１６年８月１８日
- 構想 ２０１６年８月１８日
- ８月１８日
ＤＣ５Ｖ又は１２Ｖの電源で６Ｅ１Ｐの動作が分かる物を作る。羽根（明るい所）が開いたり閉じたりすれば良い。ＣＰＵを使わなくて動けば良い
- 実装についての考え
- ８月１８日
色々なサイトで回路を見ると何となく、どの様な回路にすればわかり始めた。
基本的に三極管なので プレートに高圧（２００Ｖ位？）かけ、グリッドにマイナスを掛け、そのマイナス電位を変化させれば羽根が動くみたい。
放電管と違ってプレート電流はそれなりに流れるので 高圧を作る所は大きくなりそう（１ｍＡぐらいで済めば楽なのだが）。
グリッド電流は殆ど流れないはずなのでマイナスを作るＩＣ７６６６？で も良いかも。
マイナスが５ｖまでで良ければ カソードを５Ｖにしてしまえば ０～５Ｖで制御できる。
マイナスが１２Ｖまでなら まず出来るはずだから 高圧を作る一次側を１２Ｖにして、カソードを１２Ｖまで上げてしまっても良いと思う。
- ８月１９日
半固定抵抗を回すと羽根が動くようなものを考える。
- ８月２０日
高圧だけ作って後は外部電源を使うような簡単な物を作って確認してみる。
- ８月２１日
ヒーター電源を別に作らず、＋１２Ｖから抵抗でドロップさせる。２Ｗ位食うので２Ｗ抵抗ではちょっと怖い。なので３Ｗ２０Ωか２Ｗ１０Ω２本か１Ｗ５Ω４本で考える。
６ｅ３ｐも同じピン配置なので動かしてみたい。
- 現状
- ８月１８日
まだ 頭の中だけ
- ８月１９日
取りあえず 回路図と基板図を書いてみた。
- ８月２０日
外部電源（＋６Ｖ、０Ｖ、－６Ｖ）を使う回路図と基板図を書いてみた。
- ８月２１日
ユニバーサル基板で作って ３つの６Ｅ１Ｐの動作は確認した。

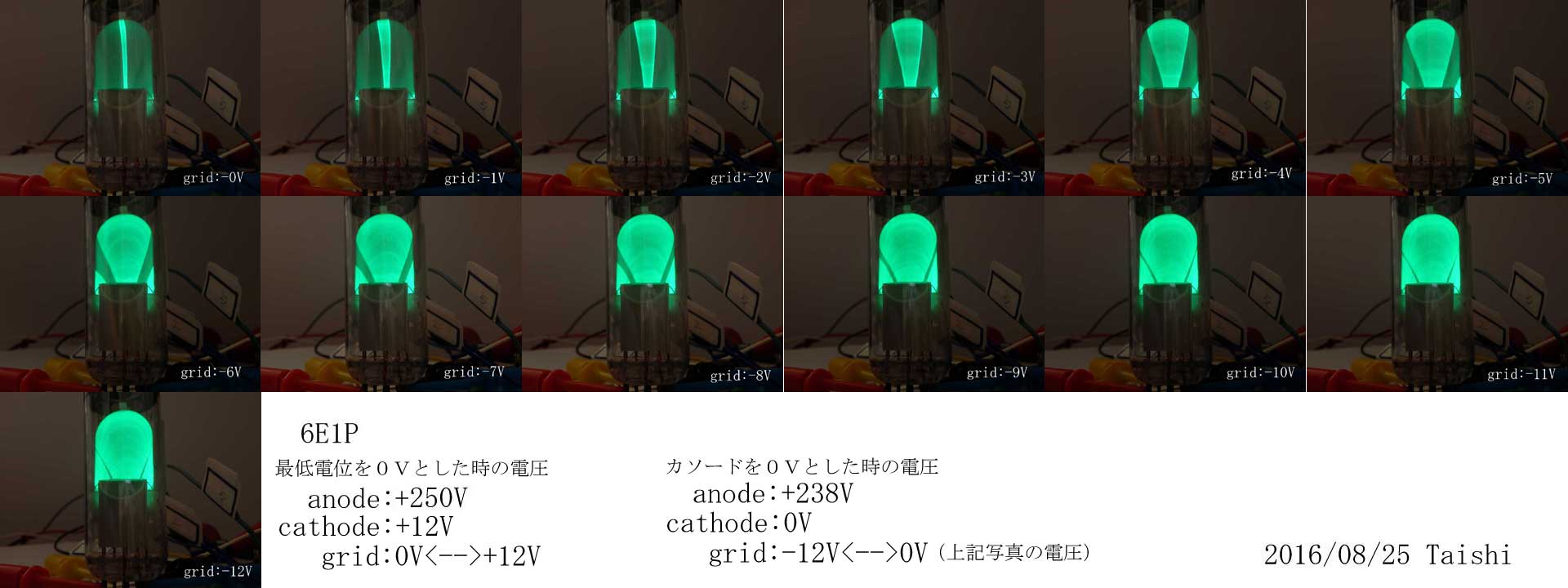

カソードに対してグリッド電圧が －１２Ｖで一番羽根が開く。－５Ｖで中ぐらい。０Ｖで一番狭く棒みたいになる。（グリッド電圧 対 羽根）
リニアな開き方では無いので ０Ｖ～－８Ｖ位の範囲で良いだろう。
電流はー６Ｖが３００から４００ｍＡ、＋６Ｖがばらつくが多くても１００ｍＡは行かない。
真空管なので羽根が表示されるまで時間がかかろ（１０秒以上）
ヒーター電源を抵抗でドロップさせれば簡単に出来そうで しかも単電源で良いのだが
２Ｗ近く熱になるので面白くないが、そもそも管の動作確認だけなのだからそれで良いのだろう。
- ８月２６日
動作確認の回路、基板は出来るだろうが、このマジックアイをどの様な完成品として仕上げるかは まだ考えが浮かばない
- ９月２日
基板をデカトロン、ニキシー管時計と一緒に頼んだ。

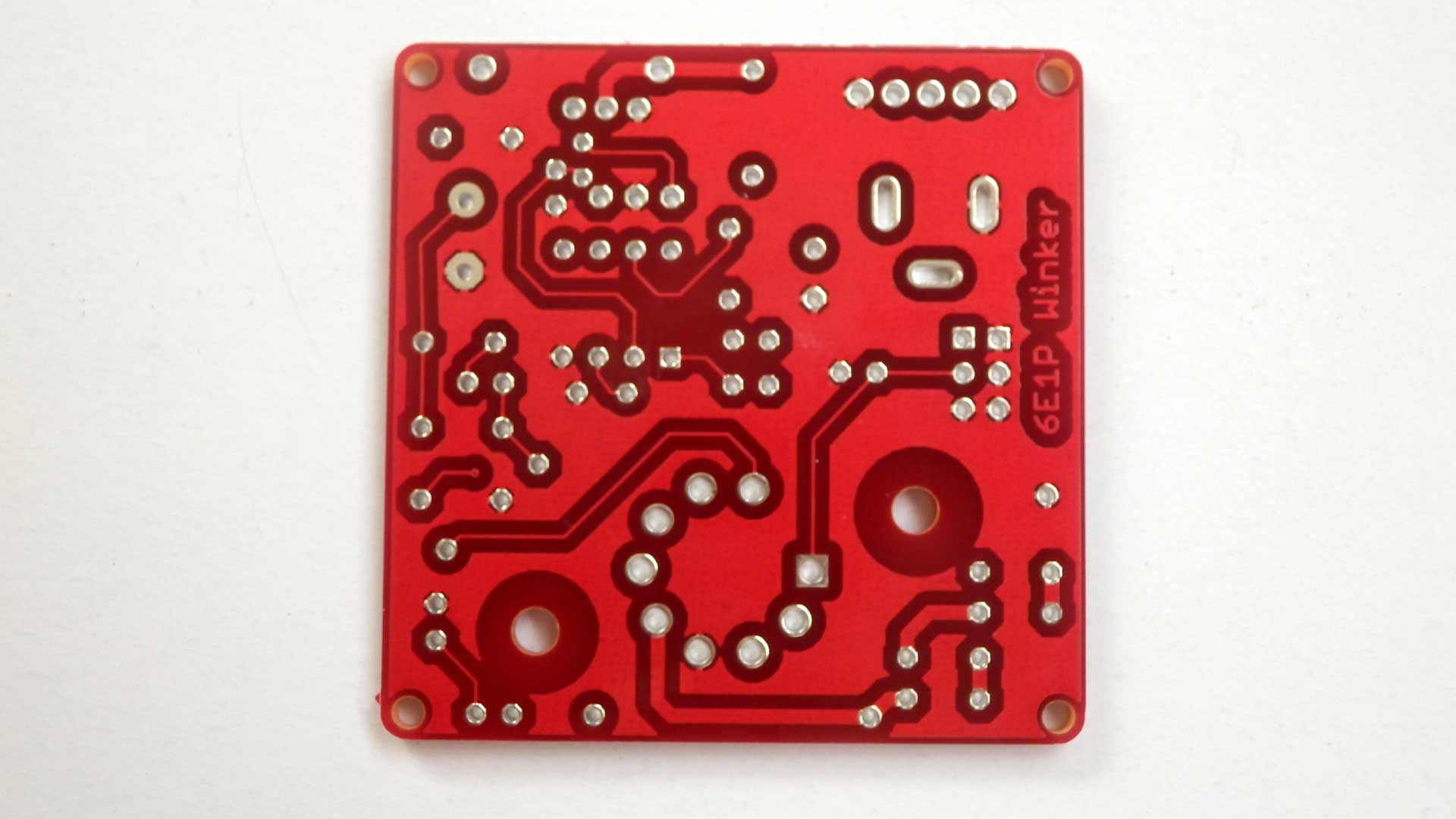

- ９月７日

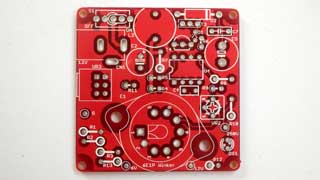

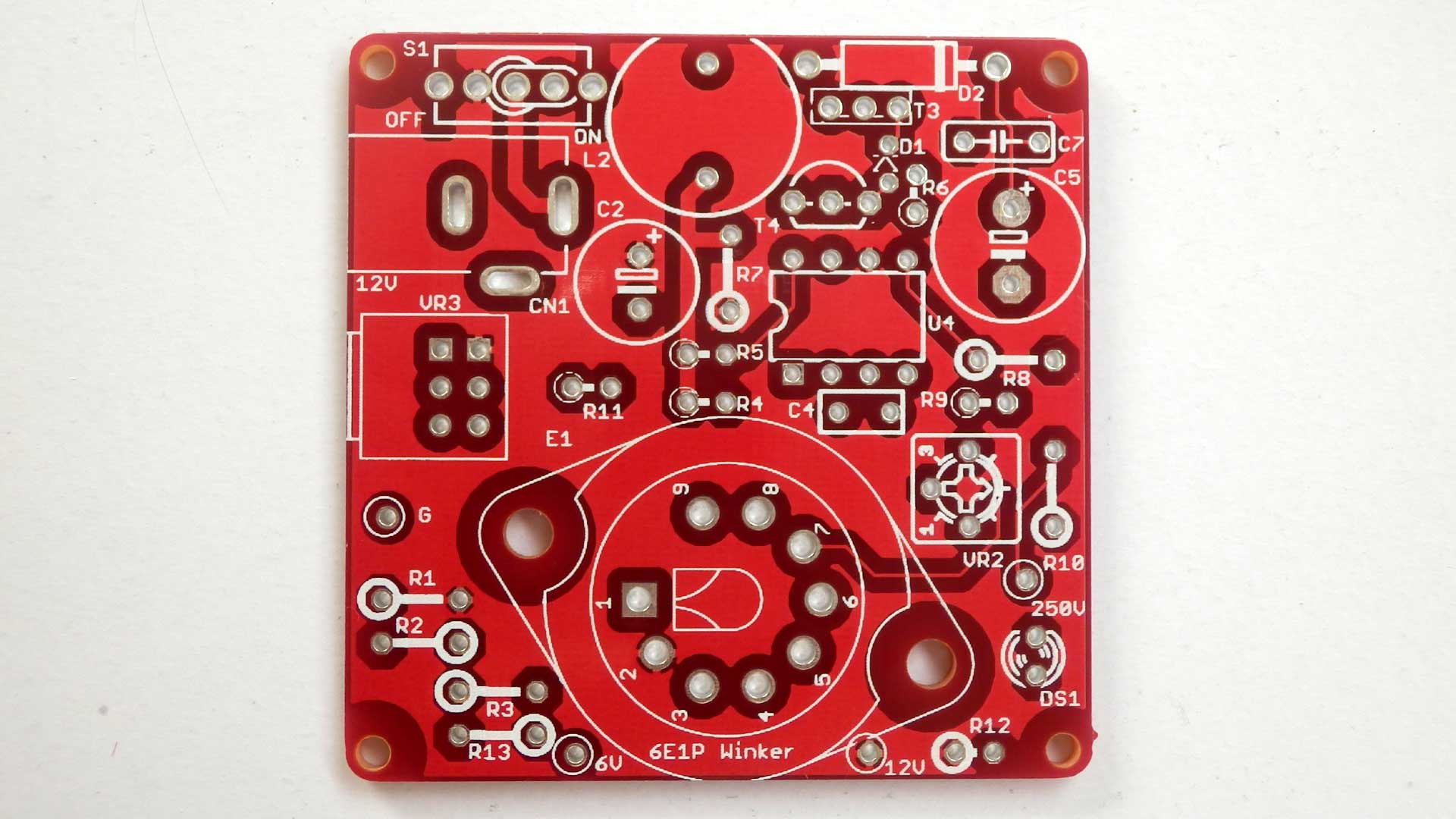

基板が到着した。速い。以前は頼んでから１か月位と思ってその間に部品を頼むか、出かけるついでに秋葉原で買うかなどを考えていたが、１週間もしないで出来上がってしまった。
土日を入れてこの速さは驚く。まだ組立の準備が出来ていない。
- ９月１０日

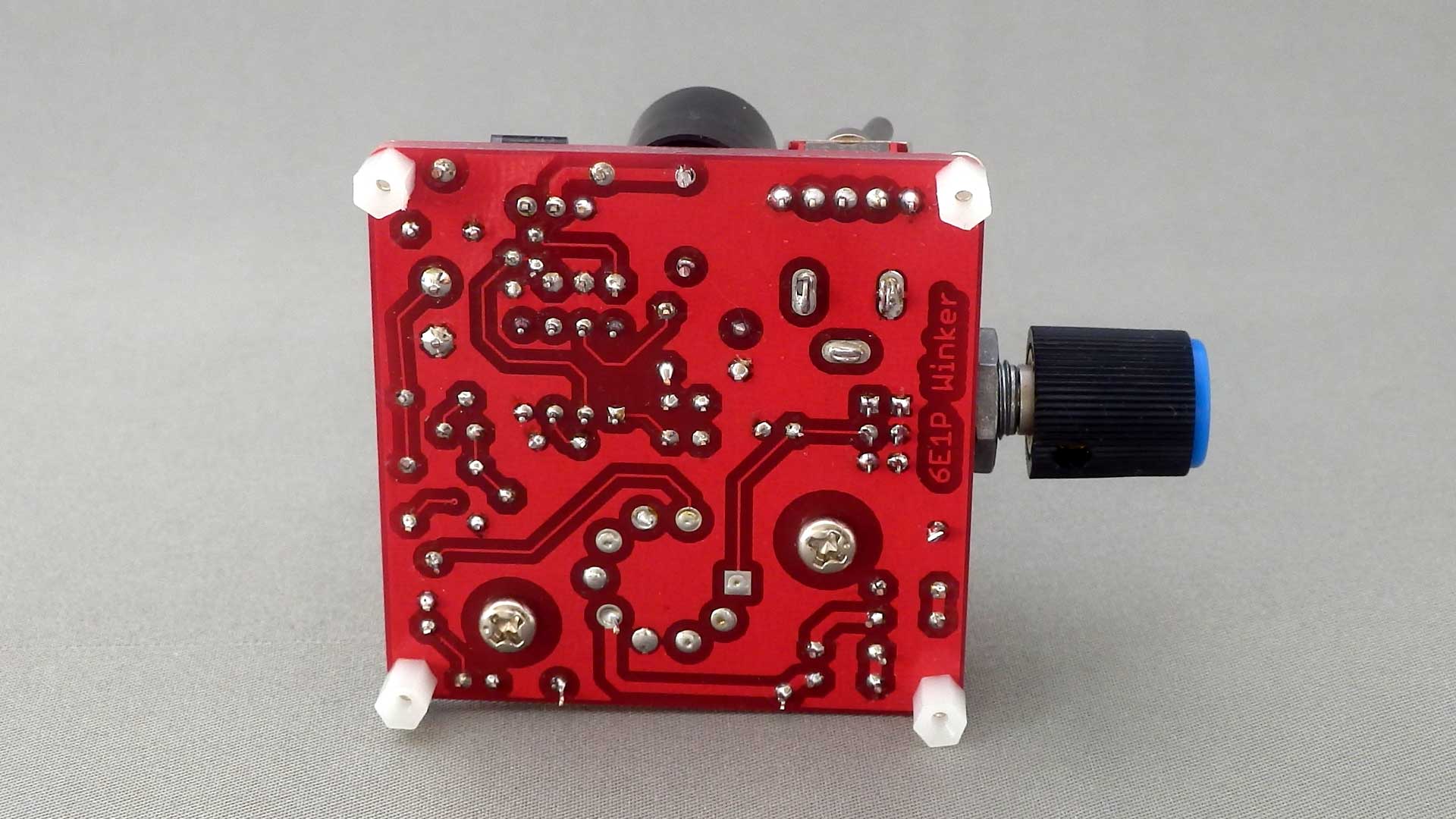

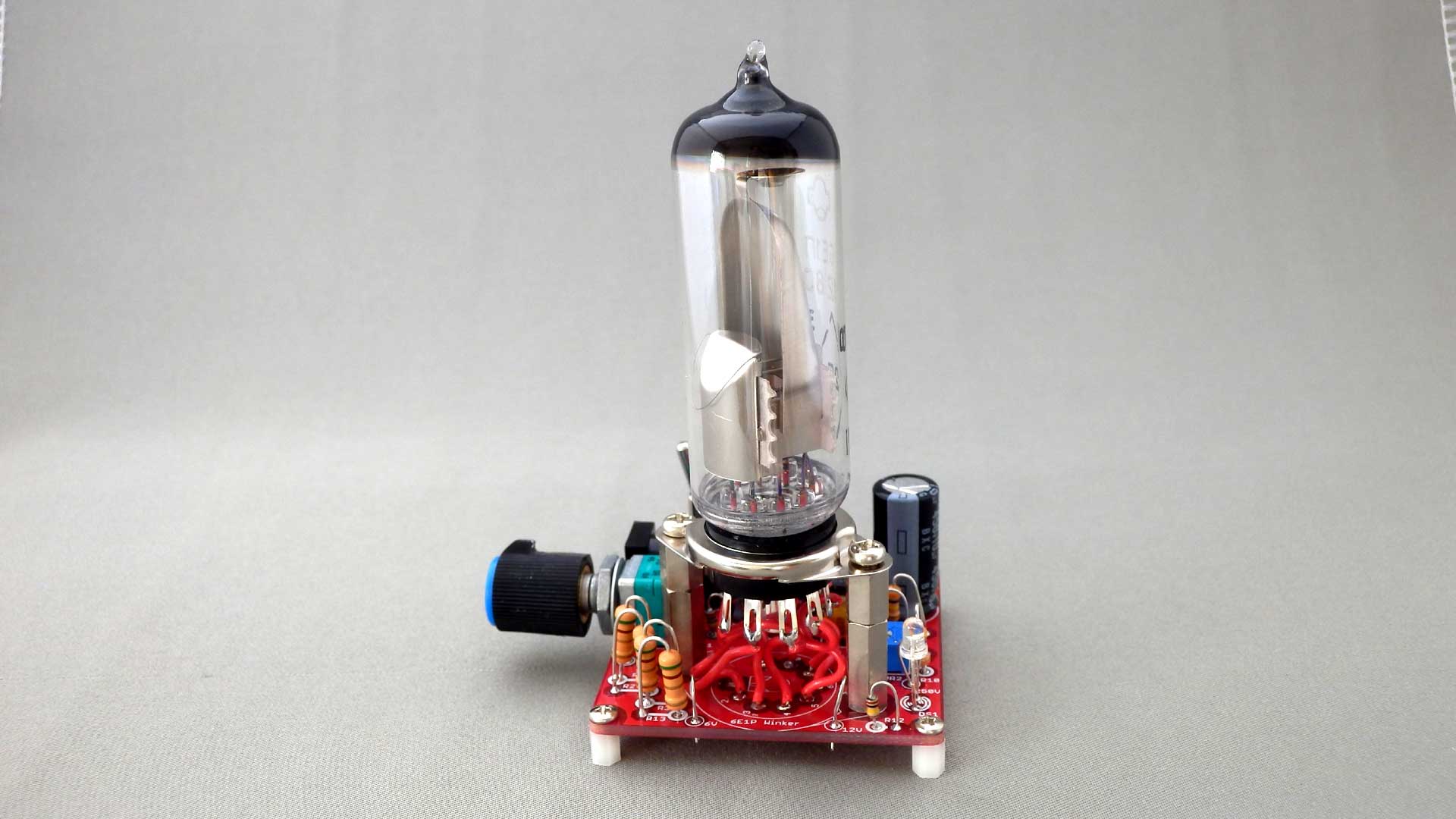

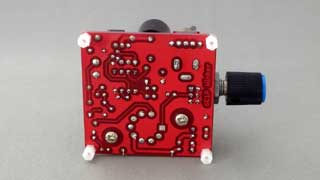

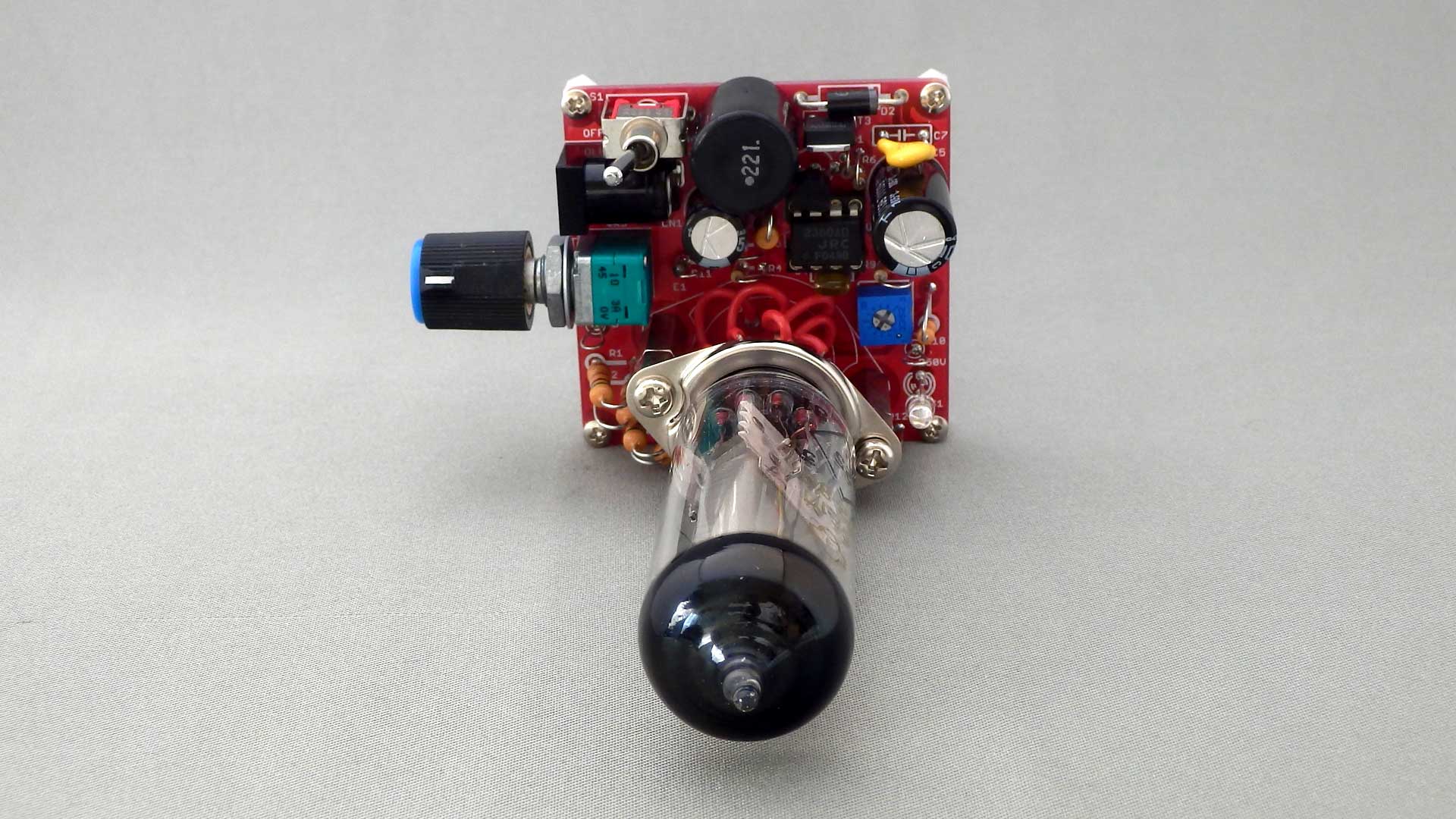

組み立てて動作を確認した。高圧の電解コンデンサを頼み忘れたので 手持ちの２５０Ｖのコンデンサを使い、２３０Ｖで動作確認した。ＭＴ管ソケットのライブラリーが間違っていて
マジックアイが正面を向かず、３６°程右を向いてしまった。電源入力のプラグと羽根を動かすボリウムが近すぎて回しにくい。
これは マジックアイの動作確認が出来れば良いので基板の再度作成は行わない。が、ライブラリーと基板図は変更しておきたい。
- ９月１３日

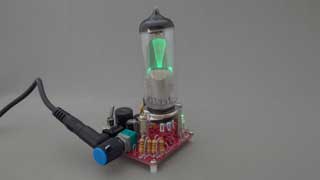

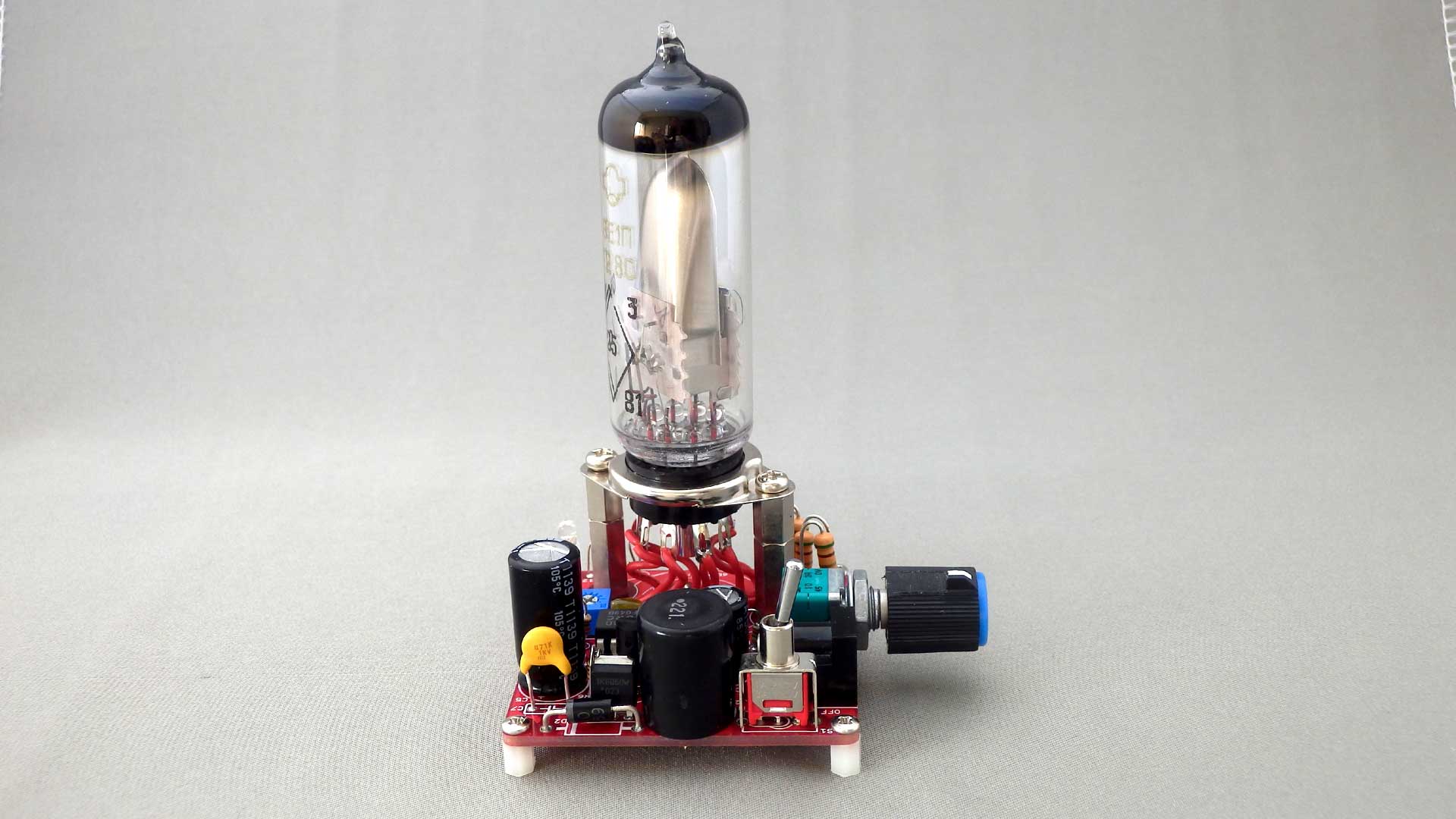

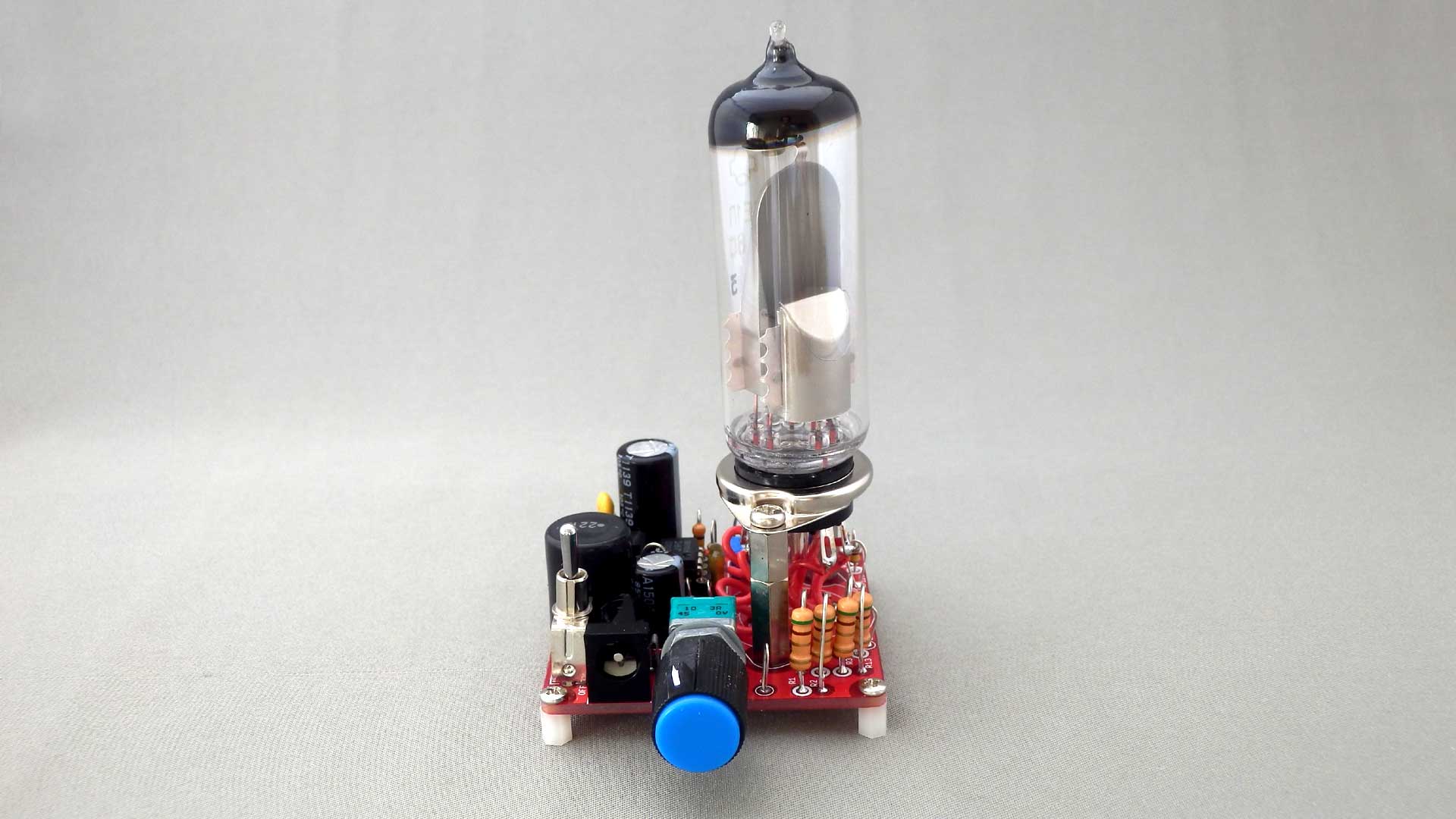

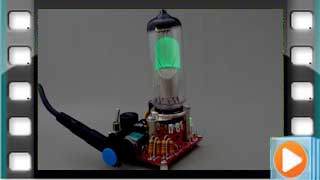

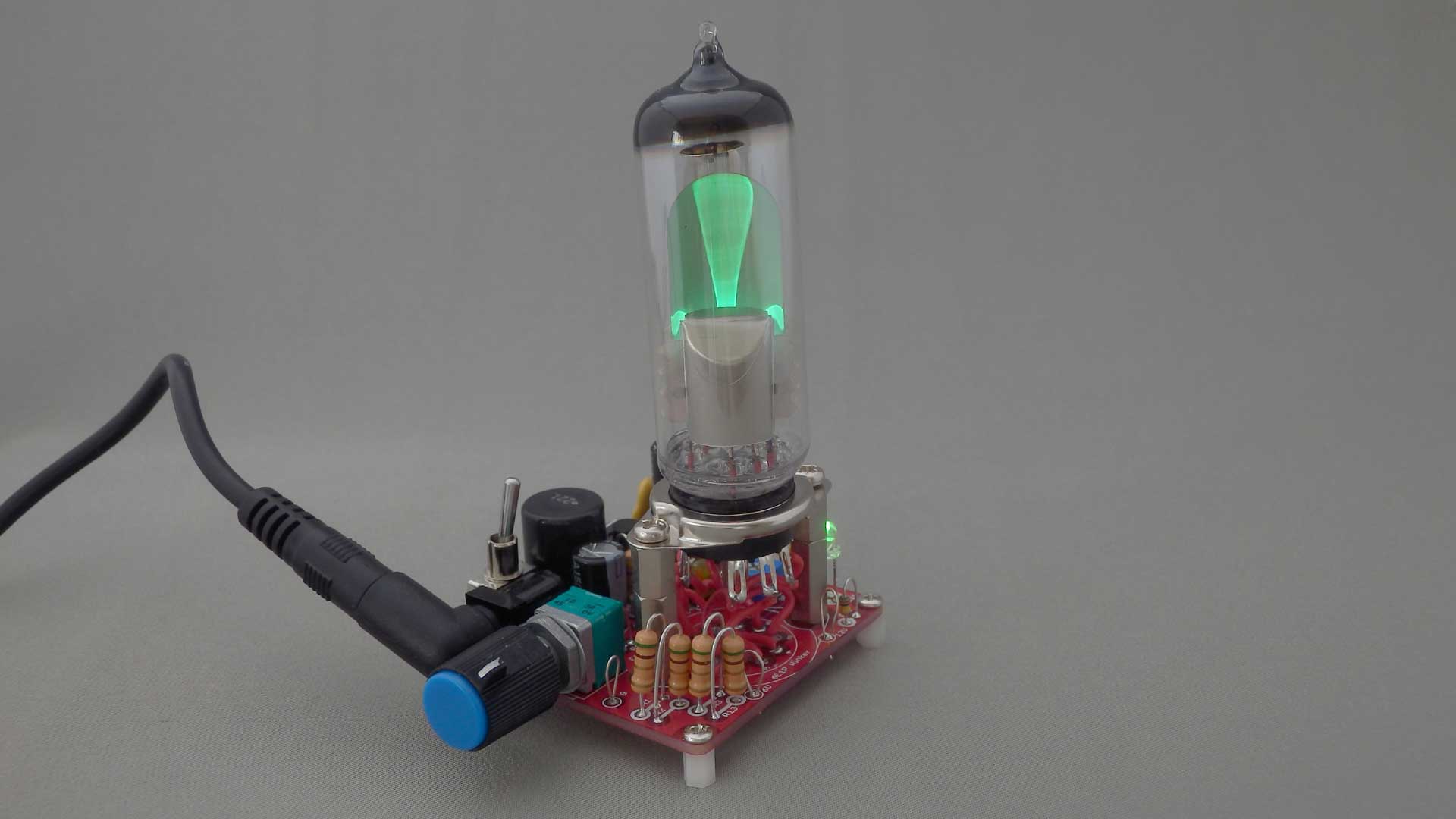

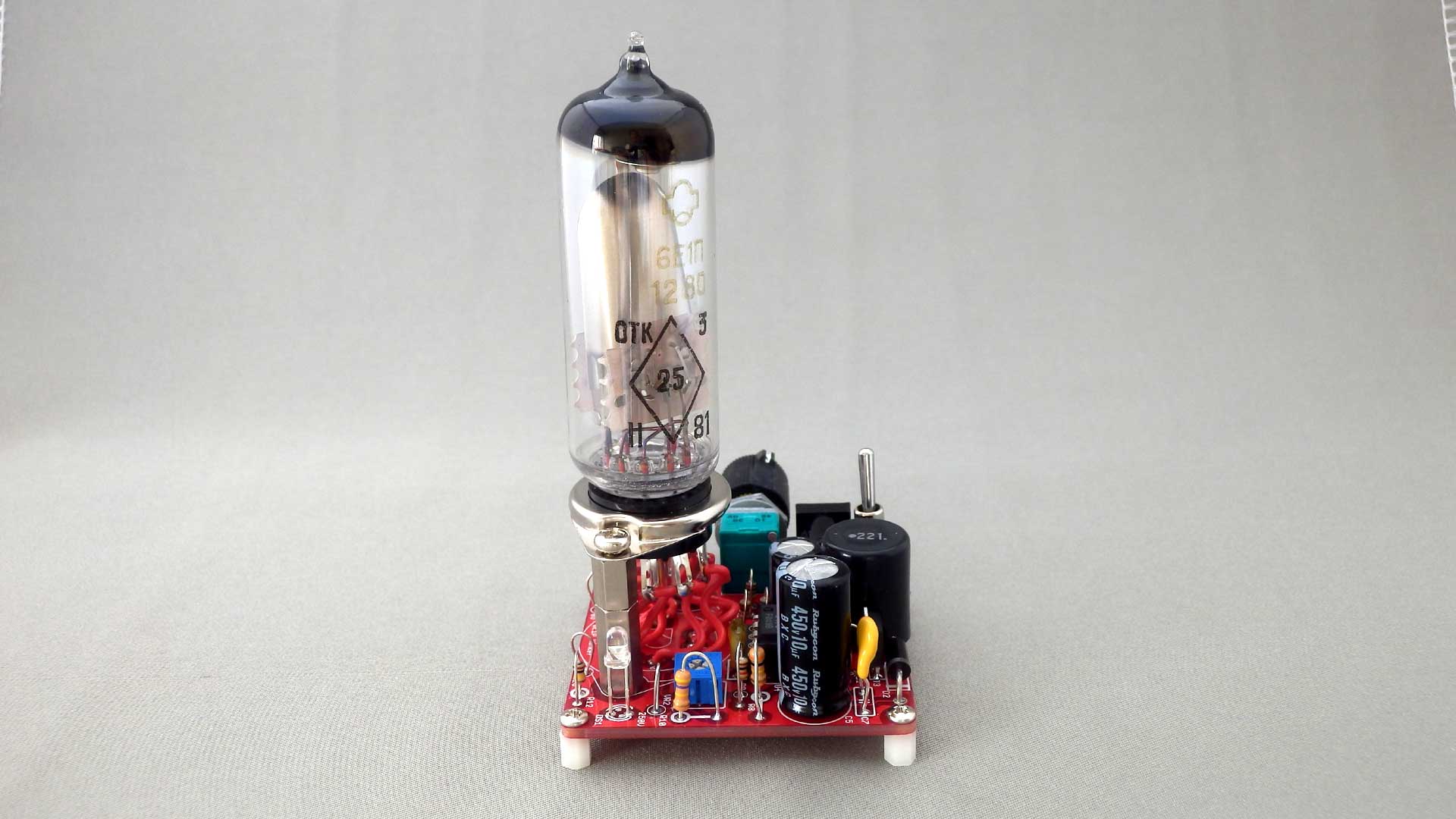

４５０Ｖコンデンサに交換し、２５０Ｖで動作を確認した。アングルの電源プラグとツマミを付けて使い勝手が良くなった事を確認した。
- １０月１日
６ｅ３ｐを頼んだ。
- １０月１３日
６ｅ３ｐが来た。
- １０月１４日

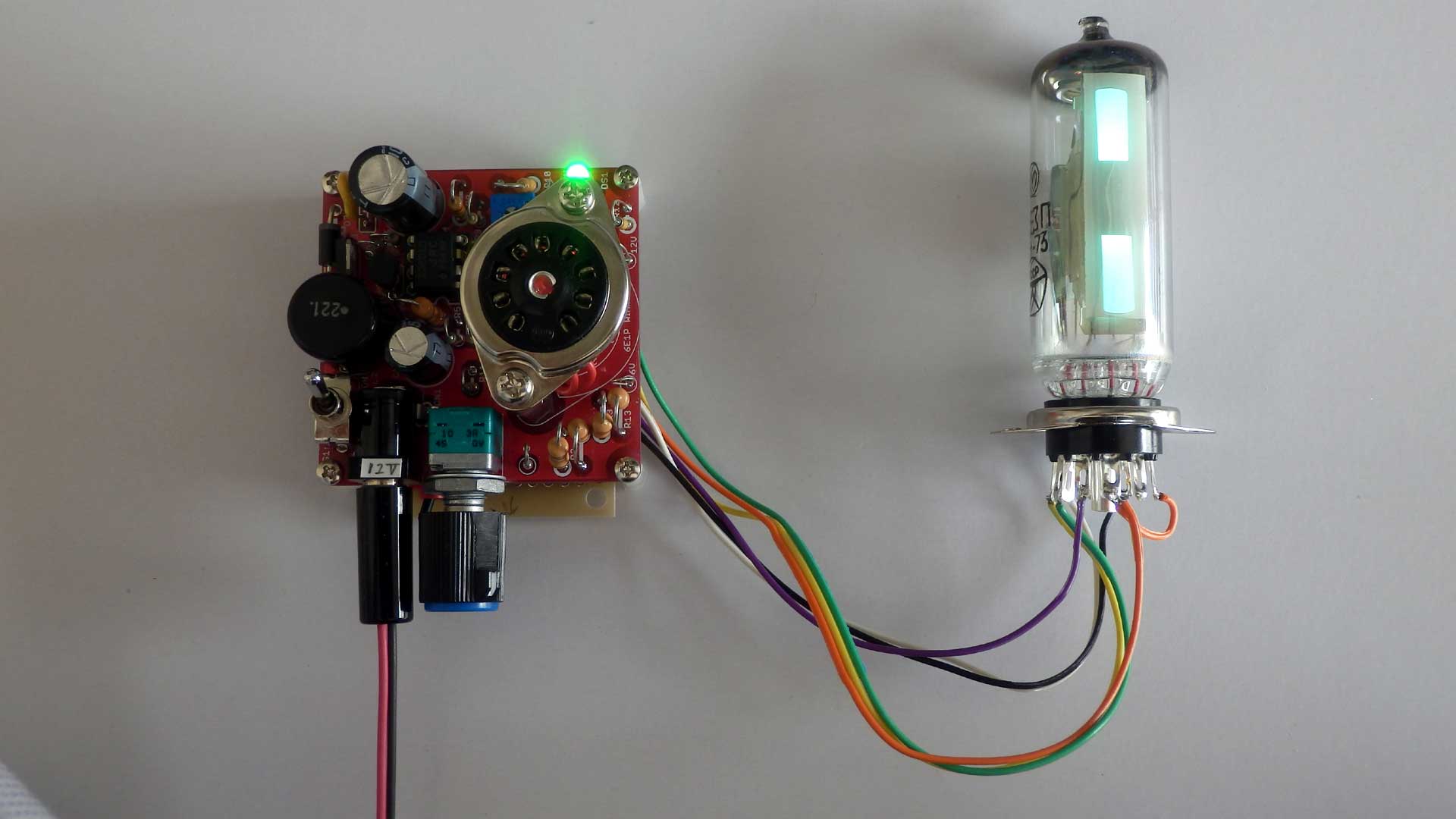

実験的にボリウムの替りに三角波を入れる基板を追加し、６ｅ３ｐ用ソケットも追加して６ｅ３ｐを付けました。

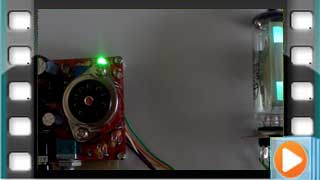

自動で羽根が動きます。

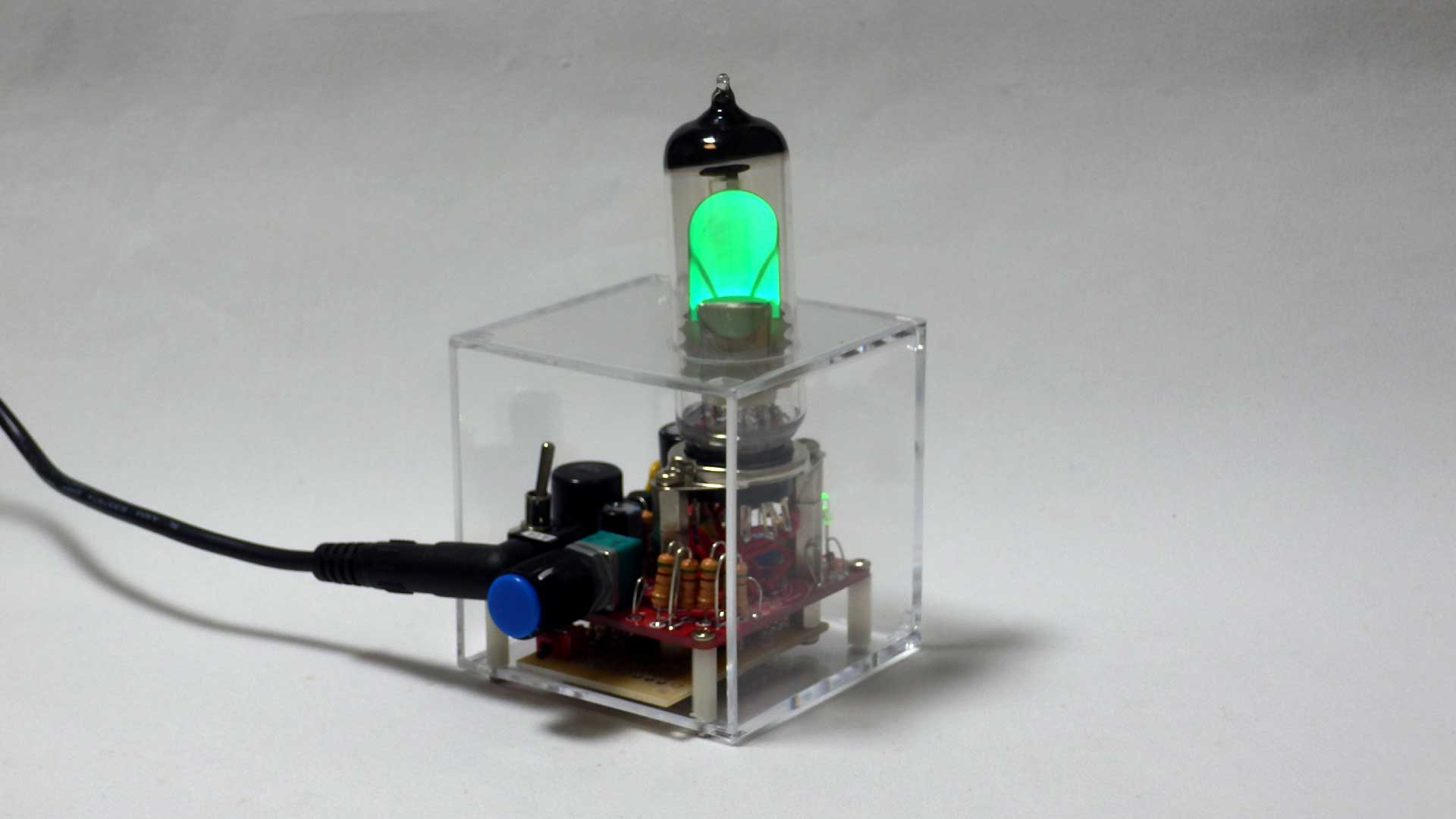

アクリルのＢＯＸに入れてみました。（ボリウム面は板無しです）
- 参考資料
-
基板（ガーバーファイル）
基板に関しては参考に留め、このファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
