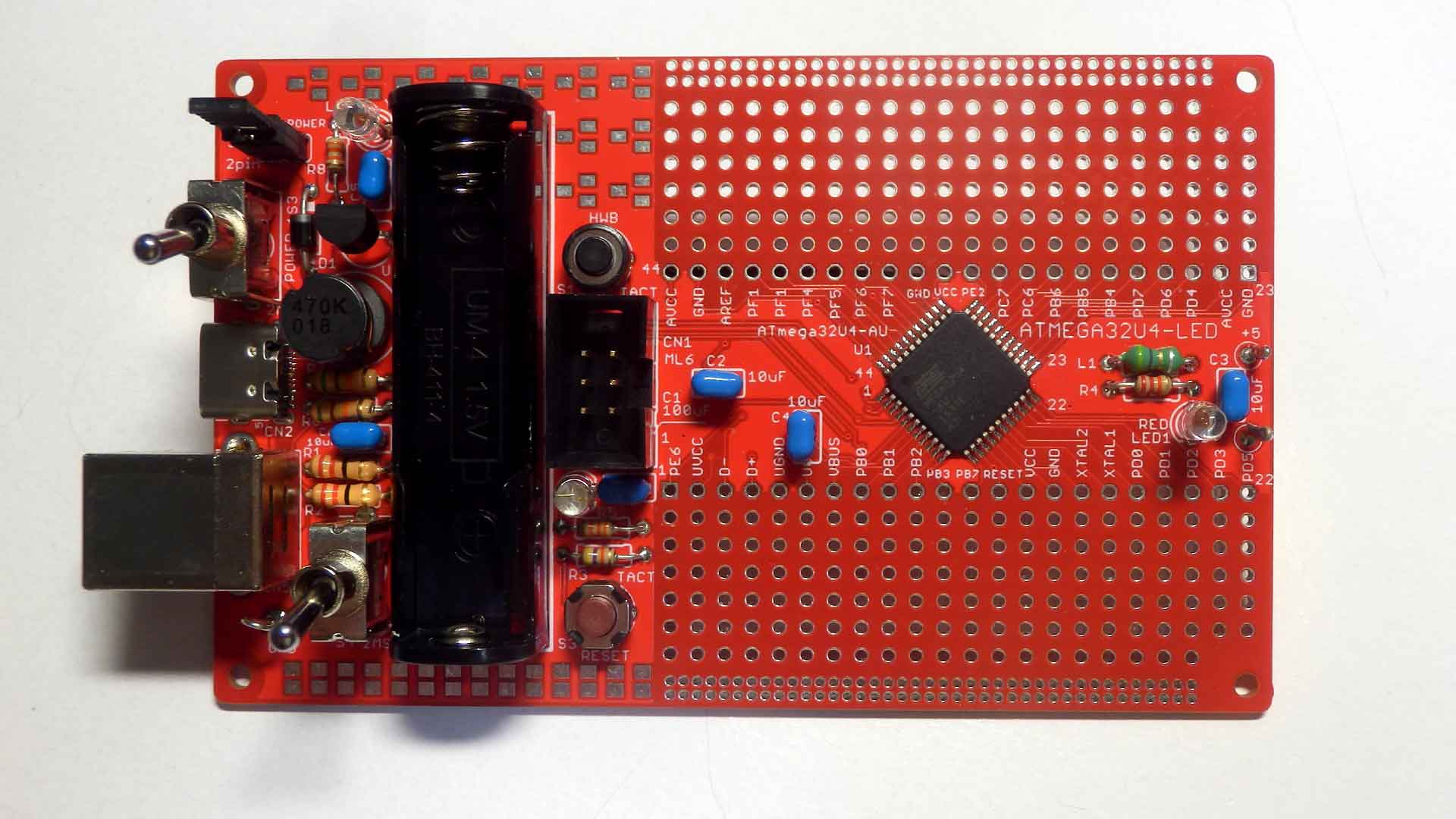

ｍｅｇａ３２Ｕ４実験用基板
 |
 |
 |
 |
|
ＡＶＲ ｍｅｇａ３２ｕ４を使った実験用基板で、単四電池一本で動作します。（ＣＰＵ動作電圧は５Ｖです）
回路(circuit diagram)上、ＣＰＵが制御できるＬＥＤ（赤）が一つありますので、
チェック用にＣ言語のＬＥＤ点滅プログラム(program)を用意しました。

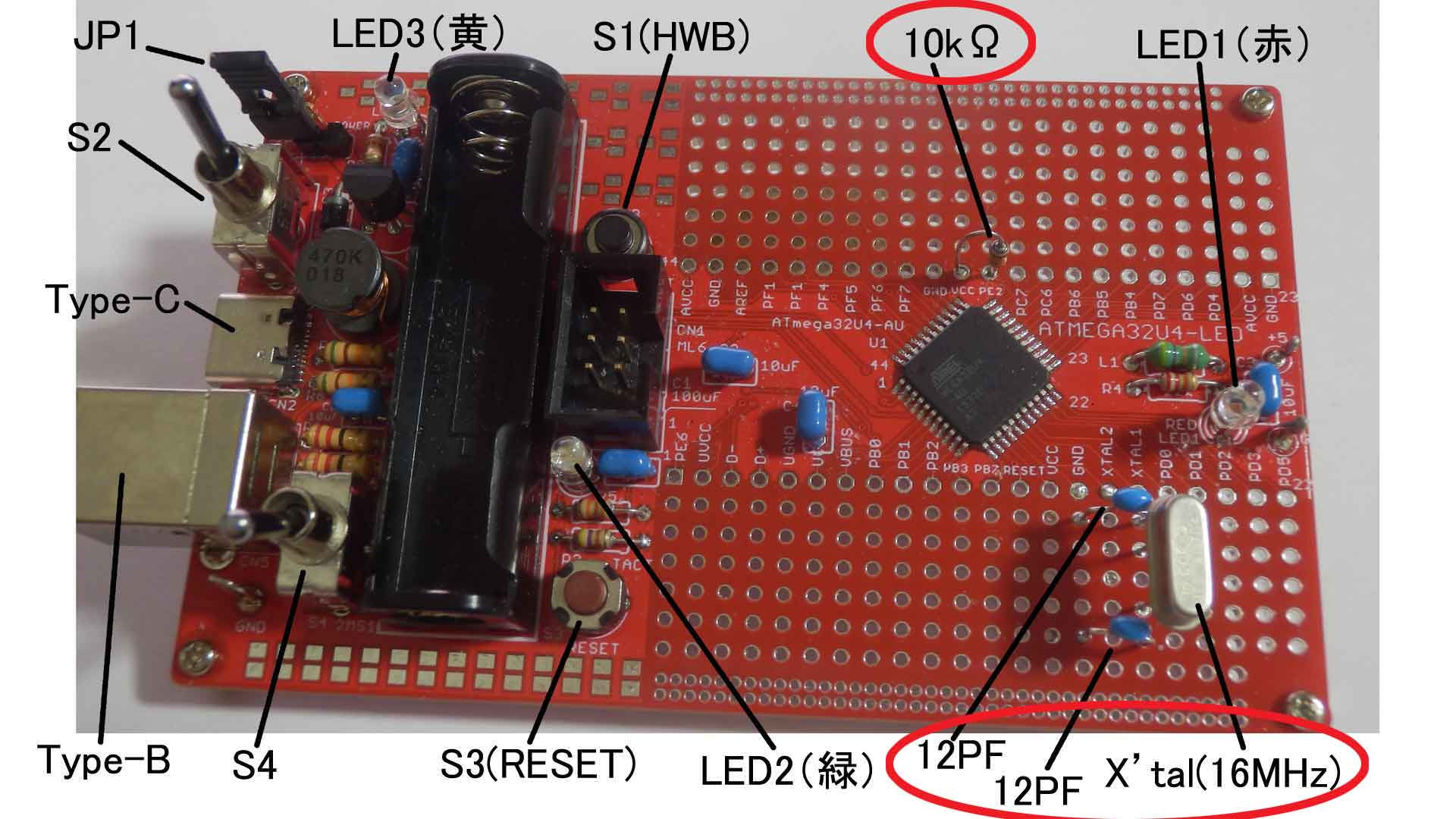

ＣＰＵ部分の周りにユニバーサル部分が有りますので、実験が出来ます。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表(bill of material)は 基板部品の一覧表で、 秋葉原等で購入出来る店の名前も入れてあります。但し、ＵＳＢ動作で使う抵抗と水晶発振子とコンデンサーは含まれていません。 プログラムの書き込みには、ＩＳＰ用の６Ｐコネクタも有りますが、 ＵＳＢコネクタも有りますので、抵抗と水晶発振子とコンデンサーを追加すれば、 パソコン上の「Ｆｌｉｐ」プログラムを使って書き込む事も出来ます。 |
|||
