AVR0系書込みアダプタ
外観 回路図 パターン図 部品表

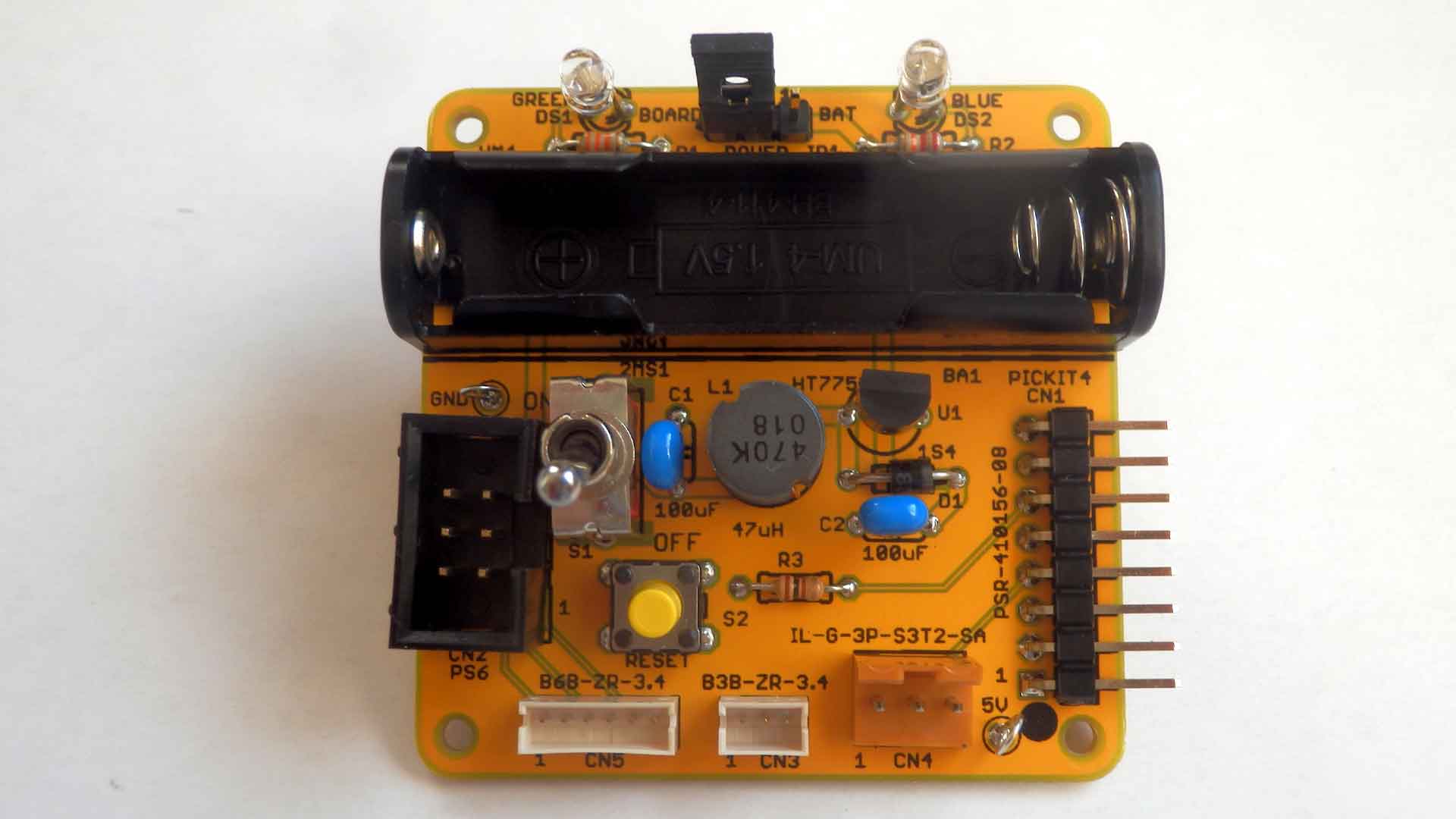

AVR0系基板上に電源を持たない基板を、PICKIT4を使って手軽に書き込むための治具基板です。

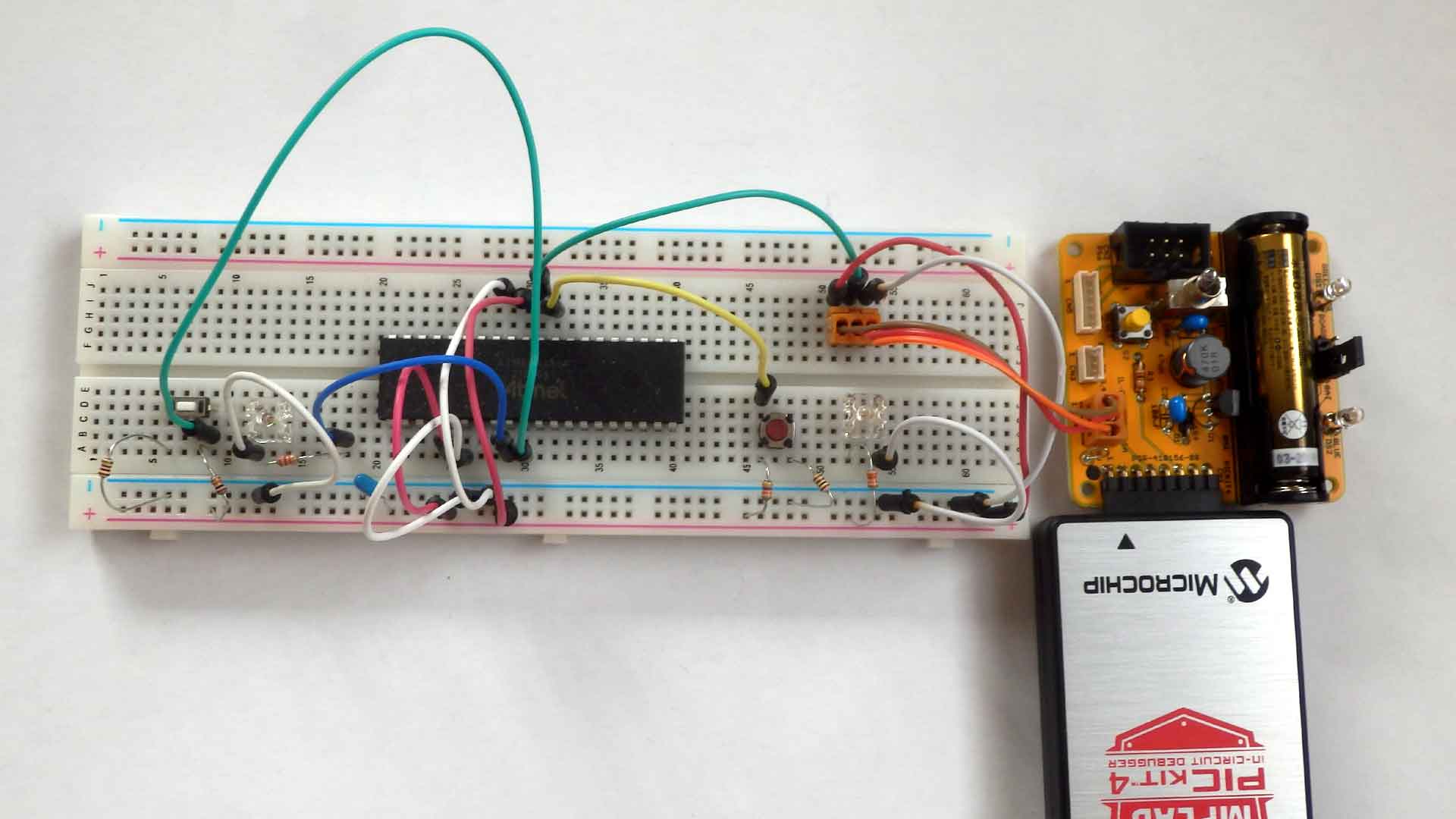

接続例はこの様になります。
回路(circuit)は UPDIインタ-フェイスの3Pコネクタを中継して5Vを加える物です。
部品表(Bill of materials)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。
※ 基板接続に使うコネクタに関して、IL-G3PコネクタとZH3Pコネクタの動作は確認済み
  従来のAVR系用の6Pボックスコネクタの動作は未確認

制作に関するメモ
