AVR Tiny13
基板 回路図 パターン図 部品表

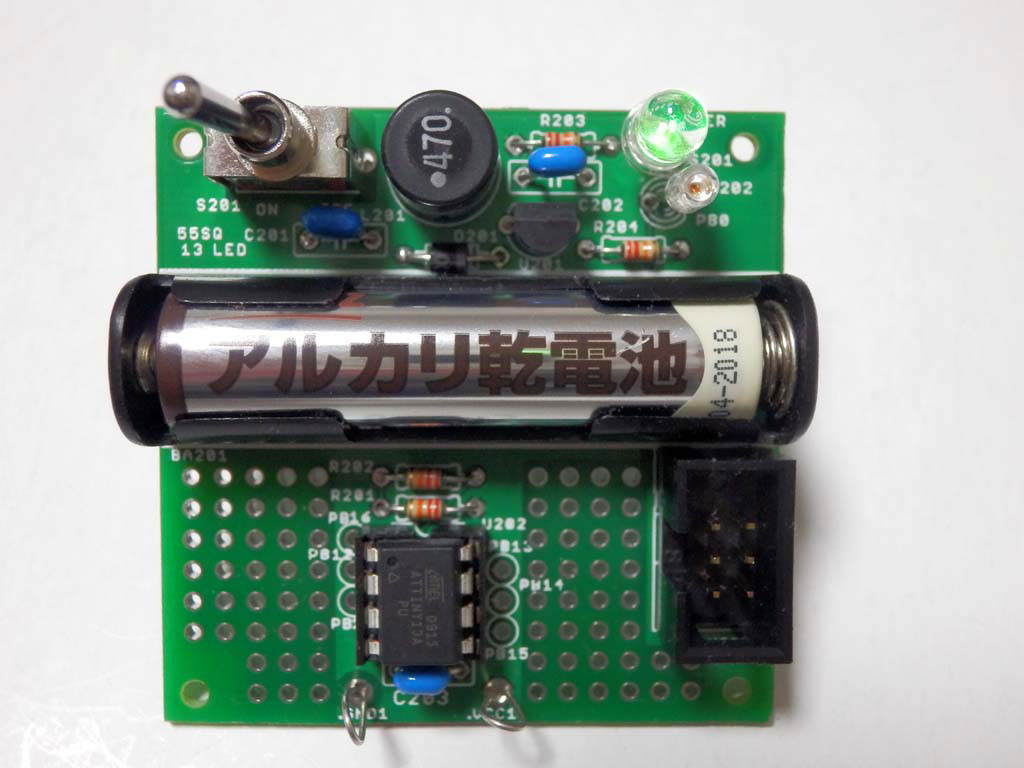

AVR Tiny13を使った実験用基板で、単四電池一本で動作します。(CPU動作電圧は3.3Vです) 回路上、CPUが制御できるLEDが一つありますので、点滅動作で簡単にプログラムチェックが出来ます。 このC言語のチェックプログラム(hexファイル付属)もLED点滅動作を行います。 空きスペースは2.54mmピッチのユニバーサル部分になりますので、自由に回路を追加して実験が出来ます。
基板作成用ファイル(Eagle V5.1でbrdファイル)はマレーシアの「Silver Circuit」に頼んだ時のファイルです。 6種類(12F1822_LED,16F1823_LED,16F1827_LED,Tiny13_LED,Tiny2313_LED,RS232_2)の基板を合成して頼み、出来上がった基板を自分で切り分けて使います。
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店名も入れてあります。
この基板は 他の8ピンPIC(例.Tiny45)も使えます。

*基板作成用ファイルは参考として見るに留め、
 このファイルを使って基板を作る事はしないでください。
