XBeeとRS232Cの変換治具基板

基板 回路図 パターン図 部品表

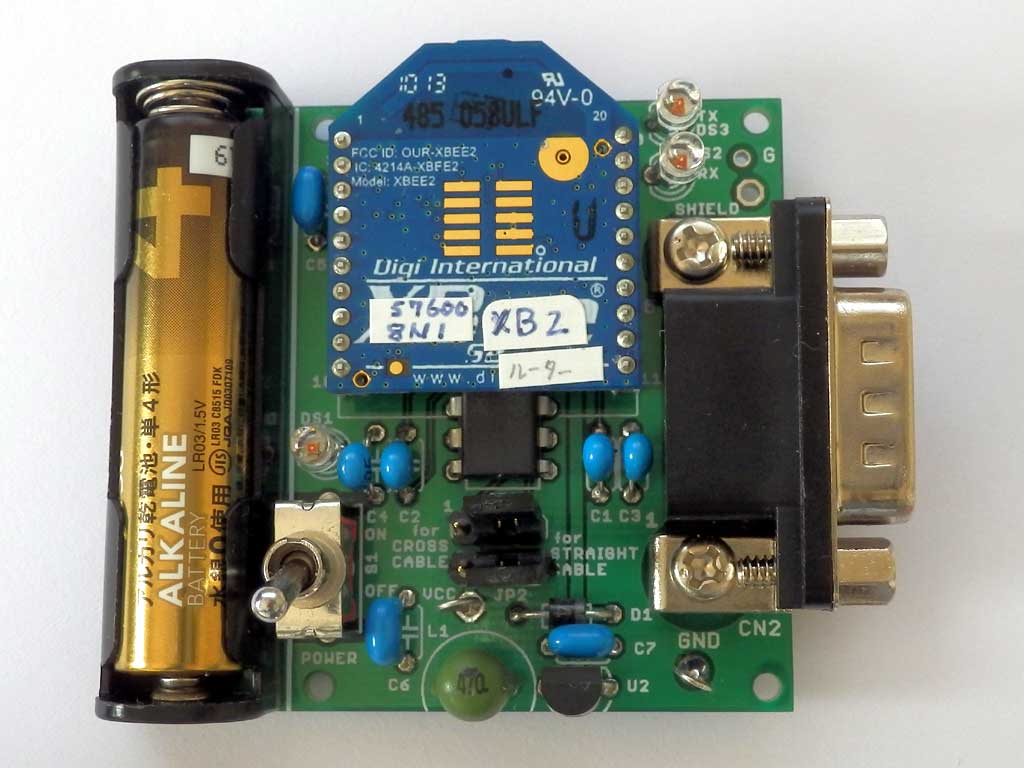

RS232CとXBeeの変換用基板(基板寸法:約50x50mm)で、
 単四電池一本で動作します。(動作電圧は3.3Vです)
回路上に、TX(XBee→RS232)とRX(XBee←RS232)の二つのLEDが有り、
 送信と受信のタイミングで瞬間点灯します。
RS232Cのコネクタは9ピンD-SUBで
 ジャンパー切り替えでクロスケーブル又はストレートケーブルの両方に対応します。
基板作成用ファイル(ガーバーファイル)は「Fusion PCB」に頼んだ時のファイルです。
部品表は 基板部品一覧表で、秋葉原等で購入出来る店名も入れてあります。

*基板作成用ファイルは参考に留め、このファイルを使って基板を作る事はしないでください。
