ＡＶＲ Ｍｅｇａ６４ ＬＥＤ
 |
 |
 |
 |
|

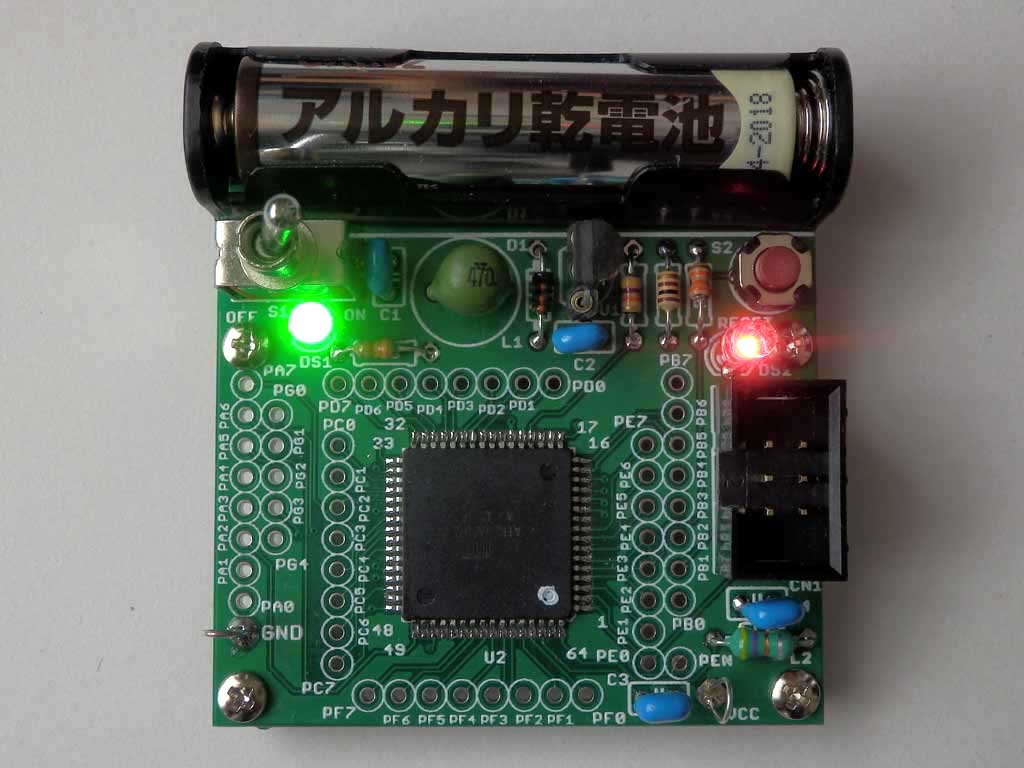

ＡＶＲ Ｍｅｇａ６４を使った実験用基板で、単四電池一本で動作します。（ＣＰＵ動作電圧は５Ｖです）
回路上、ＣＰＵが制御できるＬＥＤが一つありますので、点滅動作で簡単にプログラムチェックが出来ます。
このＣ言語のチェックプログラム（ｈｅｘファイル付属）もＬＥＤ点滅動作を行います。
空きスペースは無いですが、各ポート信号がパターンに有りますのでユニバーサル基板に乗せて、実験が出来ます。 基板作成用ファイル（ガーバーファイル）は「Fusion PCB」に頼んだ時のファイルです。 部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 |
|||
|
＊基板作成用ファイルは参考として見るに留め、 このファイルを使って基板を作る事はしないでください。 |
|||
