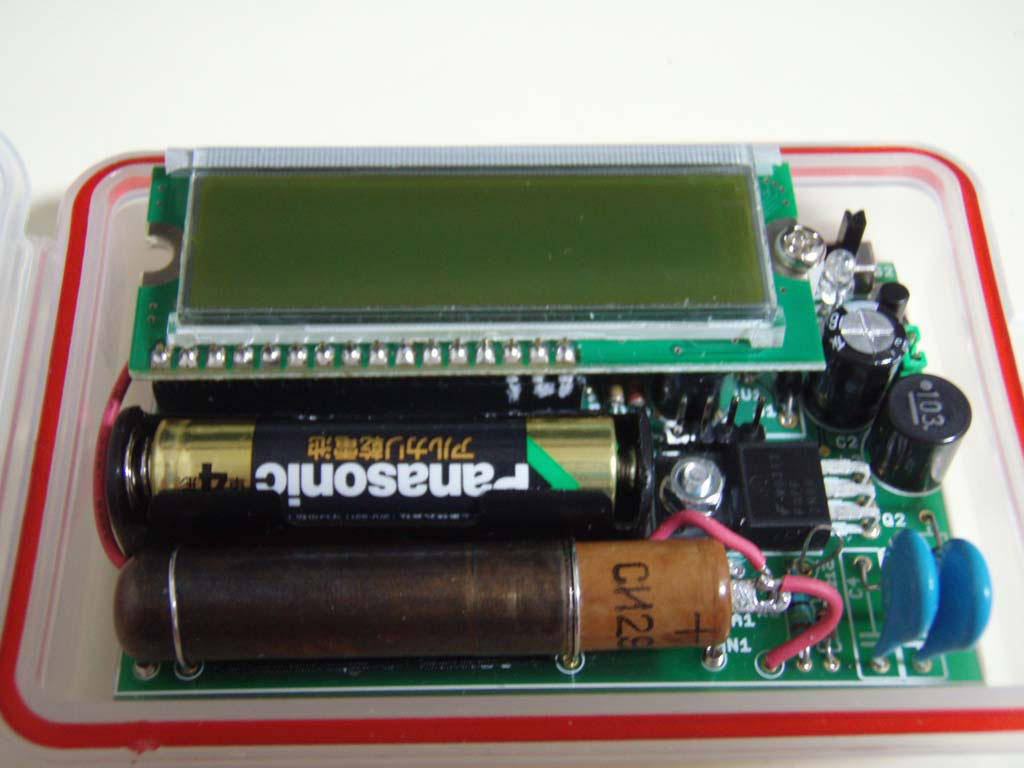

ガイガーカウンター ＳＩ２９ＢＧ
 |
 |
 |
 |
|
ＡＶＲ Ｍｅｇａ１６８を使ったガイガーカウンターで、単四電池一本で動作します。 回路は 高圧発生回路、ＬＣＤ表示器、ガイガー管、パルス整形回路が有り、ＣＰＵが制御します。 このＣ言語のプログラムは 電源をＯＮすると バージョン表示した後、測定を開始します。 動作に関しては取扱説明書を参照してください 高圧発生回路は ＣＰＵのパルス出力によりＦＥＴとインダクターと整流ダイオードと高圧コンデンサにより４００Ｖを作ります。 ＬＣＤ表示器はパラレル制御の１６桁２行表示の物を使っています。 ガイガー管はロシア製（ソ連製？）ＳＩ−２９ＢＧを使い４００Ｖを加えています。 パルス整形回路はガイガー管からのパルスをトランジスタで受けて、ＣＰＵの外部割込み端子に入れカウントされます。 |
|||
