IN-14(ИН-14)1桁時計
外観 回路図 パターン図 説明書

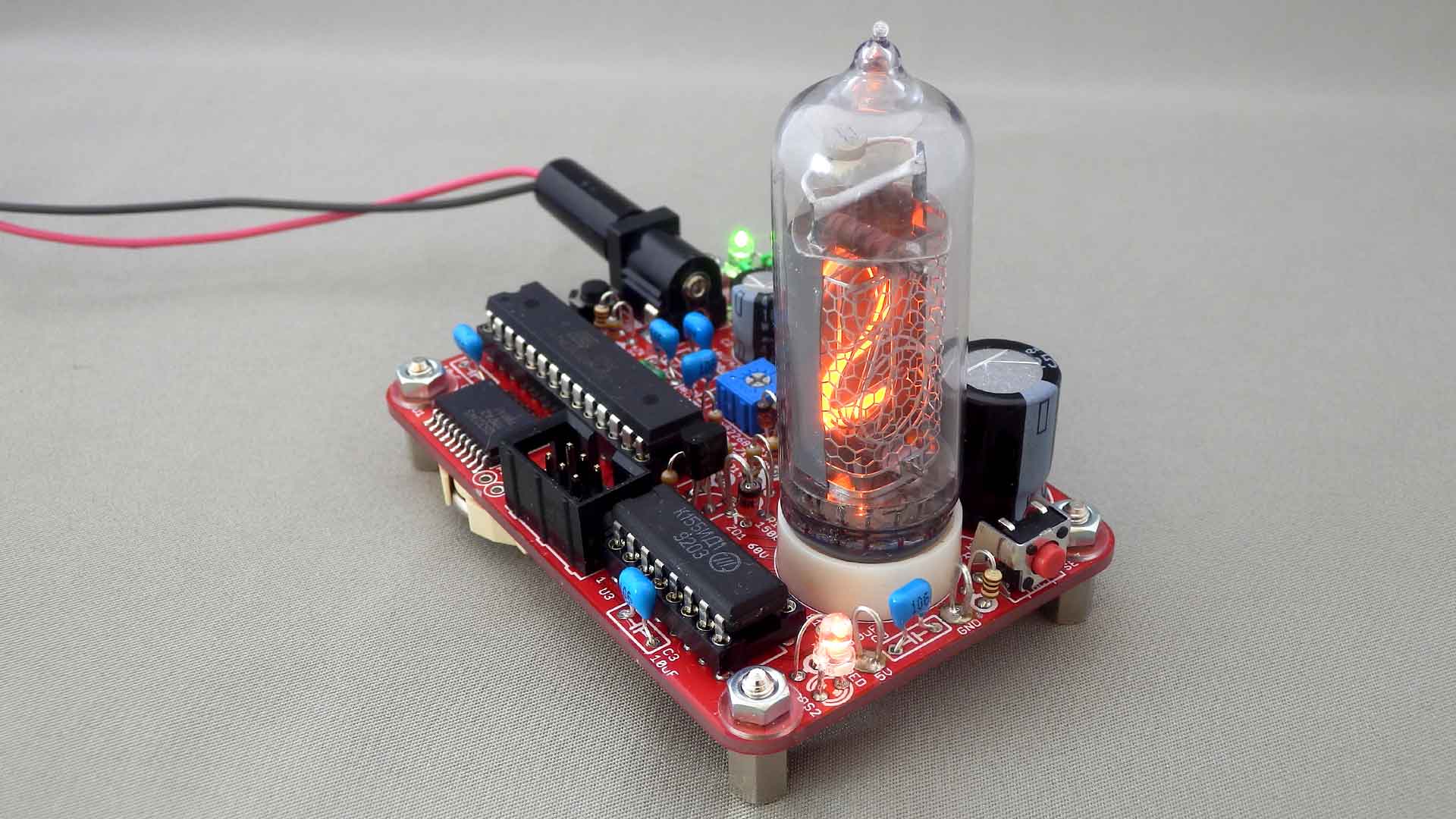

AVR ATmega328を使った1桁ニキシー管時計で、外部ACアダプタ(5V)で動作します。
回路は 表示基板上にニキシー管(IN-14)、 基板上にCPU 高圧電源回路 RTC ニキシー管ドライバが有り、ニキシー管表示、時刻設定、高圧制御などをCPUが行います。
このC言語のプログラムは  電源をONすると 現在の時分をニキシー管に表示します。
動作に関しては取扱説明書を参照してください
部品表は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。

制作に関するメモ
