1桁ニキシー管時計 制作メモ


  • 発想 2016年11月1日
    • 2桁のニキシー管時計は作ったが1桁で作ったらどうなるだろうかと思って 作ってみたい。

  • 構想 2016年11月1日
    • 11月1日
      1桁で 時分の4桁数字を1桁ごとに順番に表示したらどうだろうか。 単純に表示切替は面白くないので フェードアウトしながら次がフェードするような表示が面白いのではないか。

  • 実装についての考え
    • 11月1日
      IN-14が1つ余っているし、ドットが左右に有るのでそれで今の表示内容(時分)を示せるのではないか。 大きさは 75x50の基板に入るだろう。
    • 11月15日
      回路図基板図が出来た。
    • 11月23日
      IV-18パイプと一緒に頼むつもりだったが、抜けてしまった。
    • 12月2日
      今度はいつ頼むかわからないので、この際IN-18を2つ購入したので IN-18の1桁にしたらどうだろうか。
    • 12月3日
      IN-18はドットがないのでその代わりに3色のLEDを使ったらどうだろうか?下から光らせれば うまくいくだろうか?  現物で試す必要があるが、回路図、基板図は進める。
    • 12月6日
      ニキシードライバーにINを使わずにディスクリートで組んで動かせれば、ICを買わなくてもニキシー管が使えるし、 SMDにすれば基板設計の時大きなICでなく、分散して実装で来るので楽ではないか? 以前途中までやったが、ダイナミック動作では他の数字も点灯する事で諦めたが、もう少し回路を考えて進めてみたい。
    • 12月18日
      ディスクリート版のIN-14の回路図、基板図は出来たが、実際に使う時は1個のニキシー管ではなく、 4本、6本のダイナミック点灯になると思うので、せめて2本のダイナミック点灯で実験をしたい。
      IN-12B2本の回路を修正して実験をするのが一番早いと思うので 1本のディスクリートは取りあえずここで止める。 基板を頼むのはIN-18の1本になると思うが、それもIN-18の点灯とLEDの具合を確認してからになる。

  • 現状
    • 11月15日

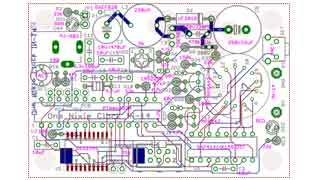

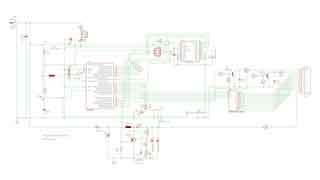

      IN-14の回路図基板図が出来た。
    • 11月17日
      ガーバーファイルも作った。
    • 11月23日
      頼みそこなった
    • 12月6日
      IN-18の回路図基板図が出来た。
    • 12月6日
      ガーバーファイルも作った。
    • 12月18日
      ディスクリート版IN-14の回路図基板図が出来た。
    • 12月24日
      IN-18がまだ来ないのでどうなっているか 注文した所に聞いたら、25日に今の時期混んでいるのでもう少し待ってくれとの回答が来た。
    • 12月31日
      12月2日に頼んだIN-18がまだ来ない。
    • 2017年1月6日
      IN-18がまだ来ないが、注文先とメールのやり取りで替りの物を送る方向で話が付きそうだが、まだ来ない物が来た時にどうするかが決まらない感じ。
    • 1月15日
      IN-18が来たが、注文先とやり取りで合計4本来る事になったので、IN-18の物は止める。
    • 11月1日
      elecrowにIN-14の基板を注文した。他の基板も頼んだのでFusionは送料が高くて総額はほとんど変わらないのでelecrowにした。
    • 11月9日
      基板が来た。いつも驚くが速い。注文した日から10日で到着した。

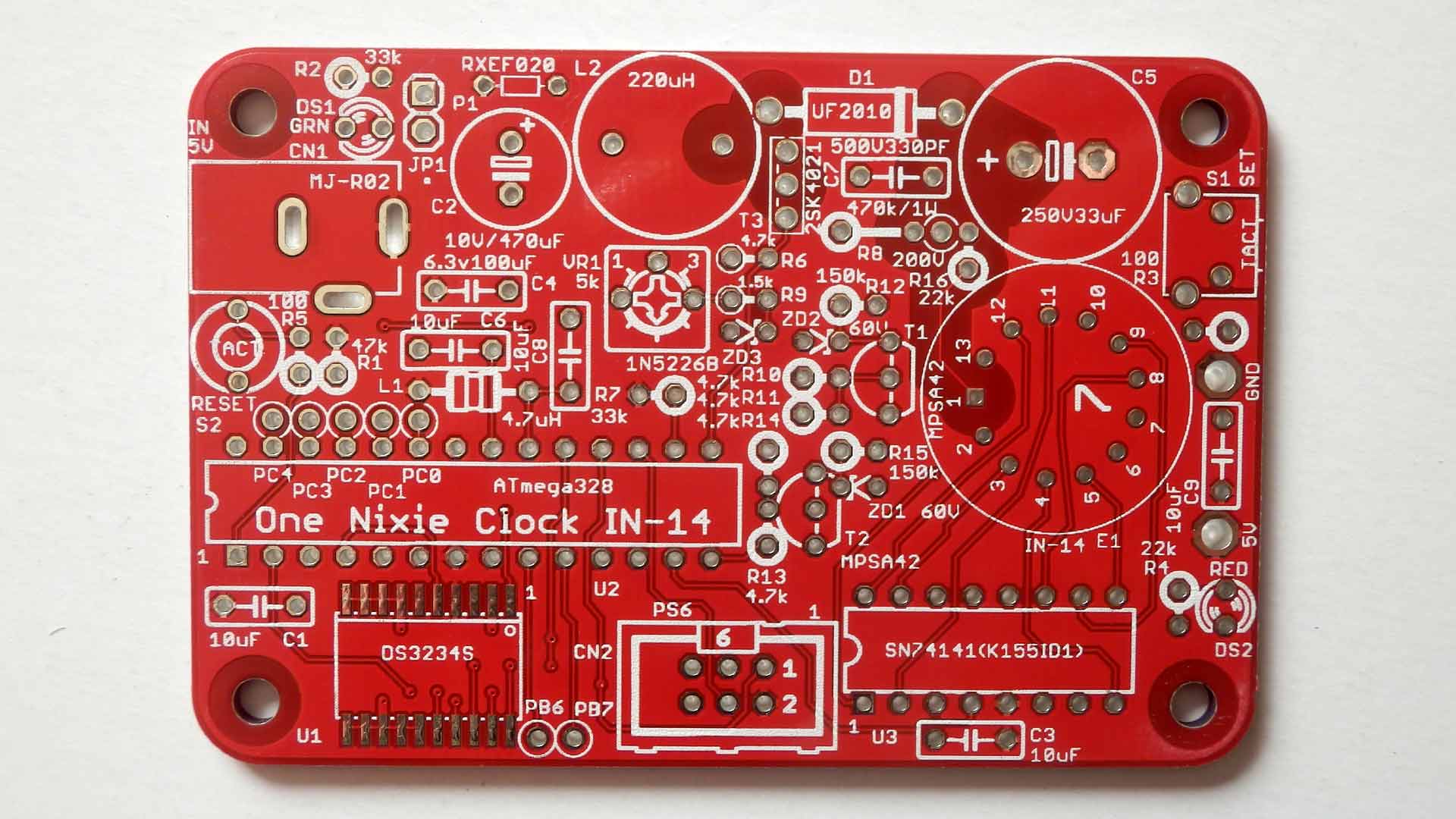

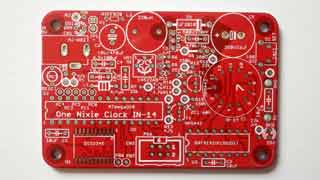

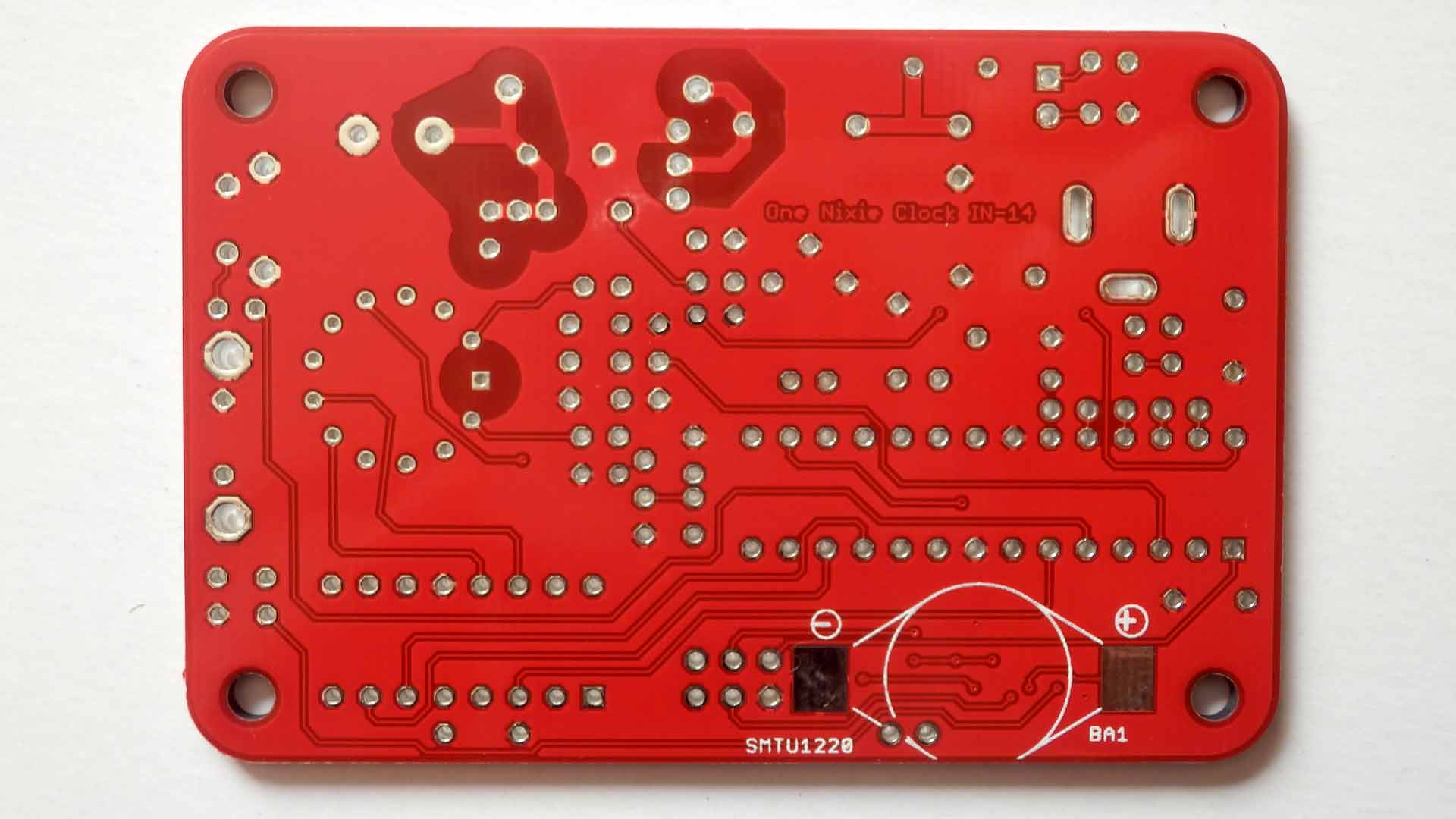

      基板の表側基板の裏側
    • 11月18日
      基板を組み上げた。プログラムがまだ出来ていなのでポリスイッチを付けずに置く。IN-14の取付も200Vをセットしてからにする。
    • 11月19日

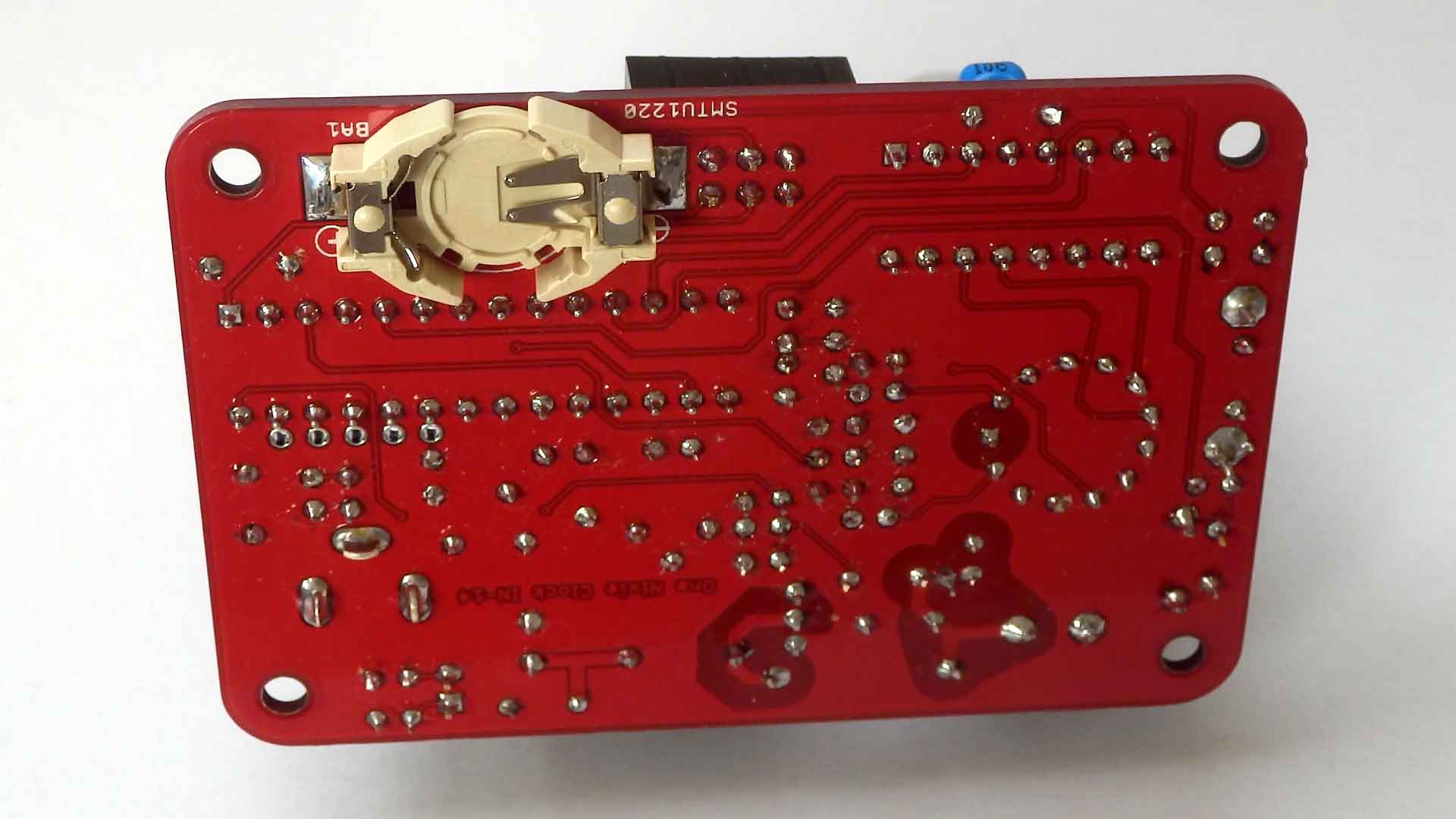

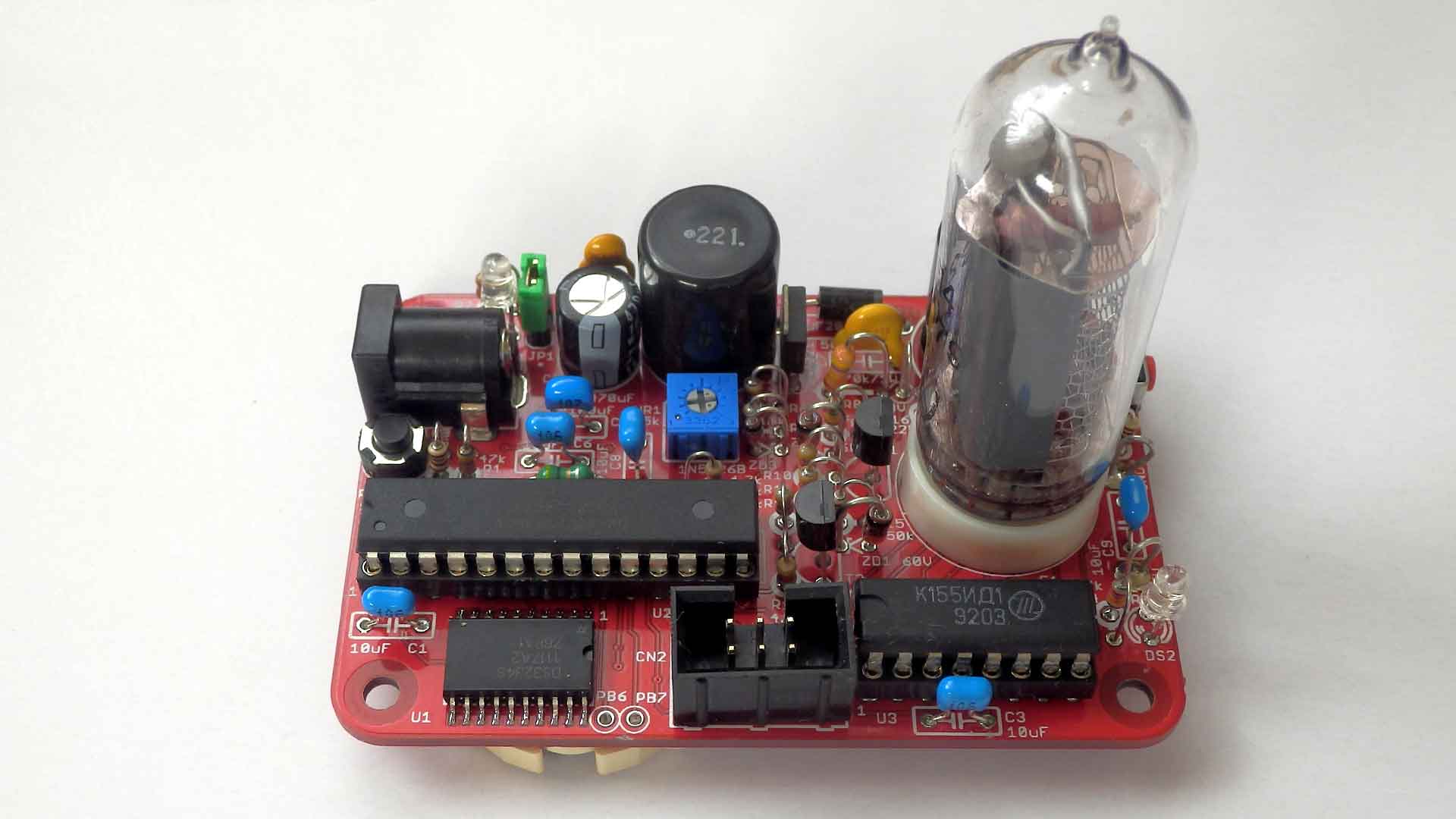

      4桁IN-14時計から修正して この基板用のプログラムを作った。書き込んで200Vの調整をした。(190Vにする)。IN-14を取付けた。完成基板の表側完成基板の裏側
      時計の表示動作が思った様に動いていない。表示チェック用の部分は動いているのでニキシー管の表示確認は出来た。まだ プログラムのデバッグが必要
    • 11月20日
      時計表示動作の不具合を修正した。ニキシ表示用のデータを出力する時に、プルアップを止めるようにしていた。それを修正したら、1秒割り込み、スイッチ入力も正常に機能した。
      取りあえず プログラムは良しとする。

  • 参考資料
    • IN-14の部品表
      IN-14のガーバーファイル
      基板に関してはこのファイルを直接使う事は止めてください。
      なお、基板(生基板)は 現在の手持ち分に限り 無料で差上げます。
      こちら「info@ishi-13th.com(全て半角)」へメールをお送り下さい。
