Z562S スピナ-
外観 回路図 パターン図 説明書

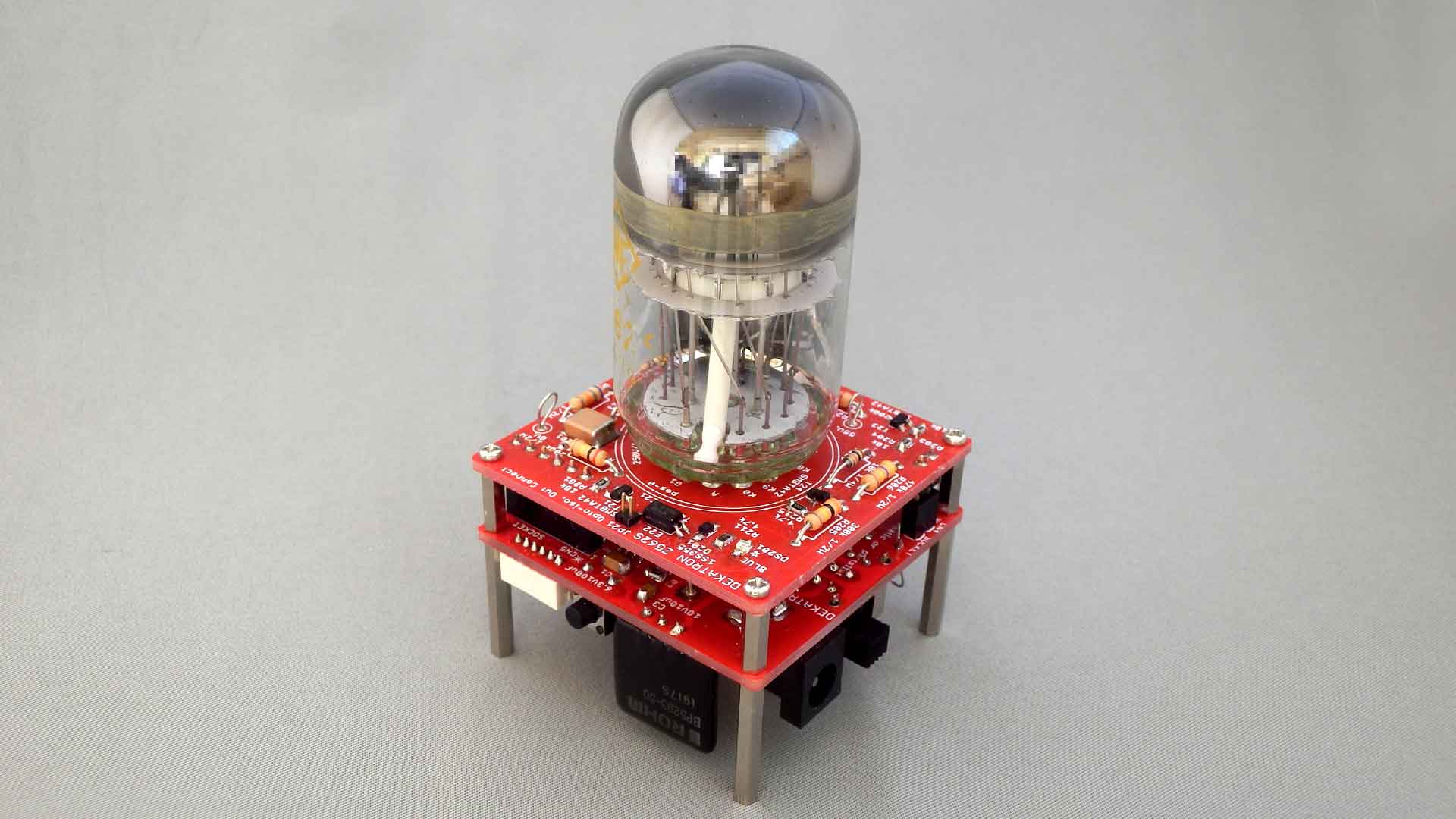

ATtiny85を使ったZ562S スピナ-で、外部ACアダプタ(12V)で動作します。
回路(circuit)は デカトロン管(Z562S)、CPU、高圧電源回路、が有り、 デカトロン管の点灯制御などをCPUが行い、高圧制御はNJM2374が行います。
このC言語のプログラム(Source program)は  電源をONすると現在の設定に従って 4種類の動作の内の一つを始めます。
4つ動作はステップ動作、回転動作、振り子動作、尺取虫動作の4つになり、 電源ON後のLED点滅終了時にスイッチが押されていると、1つの動作を選択するモードになります。 4つの動作、選択モードの詳しい説明は説明書(user's manual)を参照してください
部品表(Bill of materials)は 基板部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。

2021年12月24日、ケースに入れました。

制作に関するメモ
