- 発想 ２０１６年３月頃
- 構想 ２０１６年３月頃
- ３月頃
ニキシー管の高圧を作る時に ＣＰＵからのパルスでやる事にしたが、その時の実験をするのにわざわざプログラムを書いて、今まで作ったどれかの基板にいれて行った。
自由にパルスが出せる物が有れば面倒がなく 実験がすぐ出来ると思った。ファンクションジェネレータを買えばよいのだが、それでは面白くないので自作をしたい。
- 実装についての考え
- ３月８日
５０ｘ５０の基板で１６ｘ２ＬＣＤを使った物の回路図と基板図は書いた
- ３月９日
ＬＣＤが基板からはみ出るので実際に使う時に使いにくそうなので１００ｘ５０の基板で設計をやり直す。
- ３月２４日
相手方の電源電圧でパルスを出したい時がある。（５Ｖだけでなく３．３Ｖでも）２電源のバッファを使う予定
- ７月１８日
２桁ニキシー管時計、ＩＶ－２１時計と一緒に基板を作る事にした。
- 現状
- ３月８日
回路図、基板図は書いた。
- ３月２４日
１００ｘ５０基板、相手方電源電圧で出す回路で回路図、基板図を書いた。
- ７月１８日
朝にＥｌｅｃｒｏｗに２桁ニキシー管時計、ＩＶ－２１時計と一緒に基板を頼んだ。今回配送はＯＣＳにした。
- ７月２３日
昼ごろに佐川急便から届いた。２桁ニキシー管時計の所にも書いたが、Ｐ板．ｃｏｍとは実質値段が１ケタ違って 所要日数も大体同じだとＥｌｅｃｒｏｗになってしまう。
まだ 仕事が終わらないので組立には入れない。
- ８月１日
仕事が一段落したので２桁ニキシー管時計、ＩＶ－２１時計と合わせて不足部品を頼んだ。
- ８月３日
部品が揃い始めたので基板に部品を２桁ニキシー管時計、ＩＶ－２１時計と一緒に付け始める。まだ全部は付かない。
- ８月４日

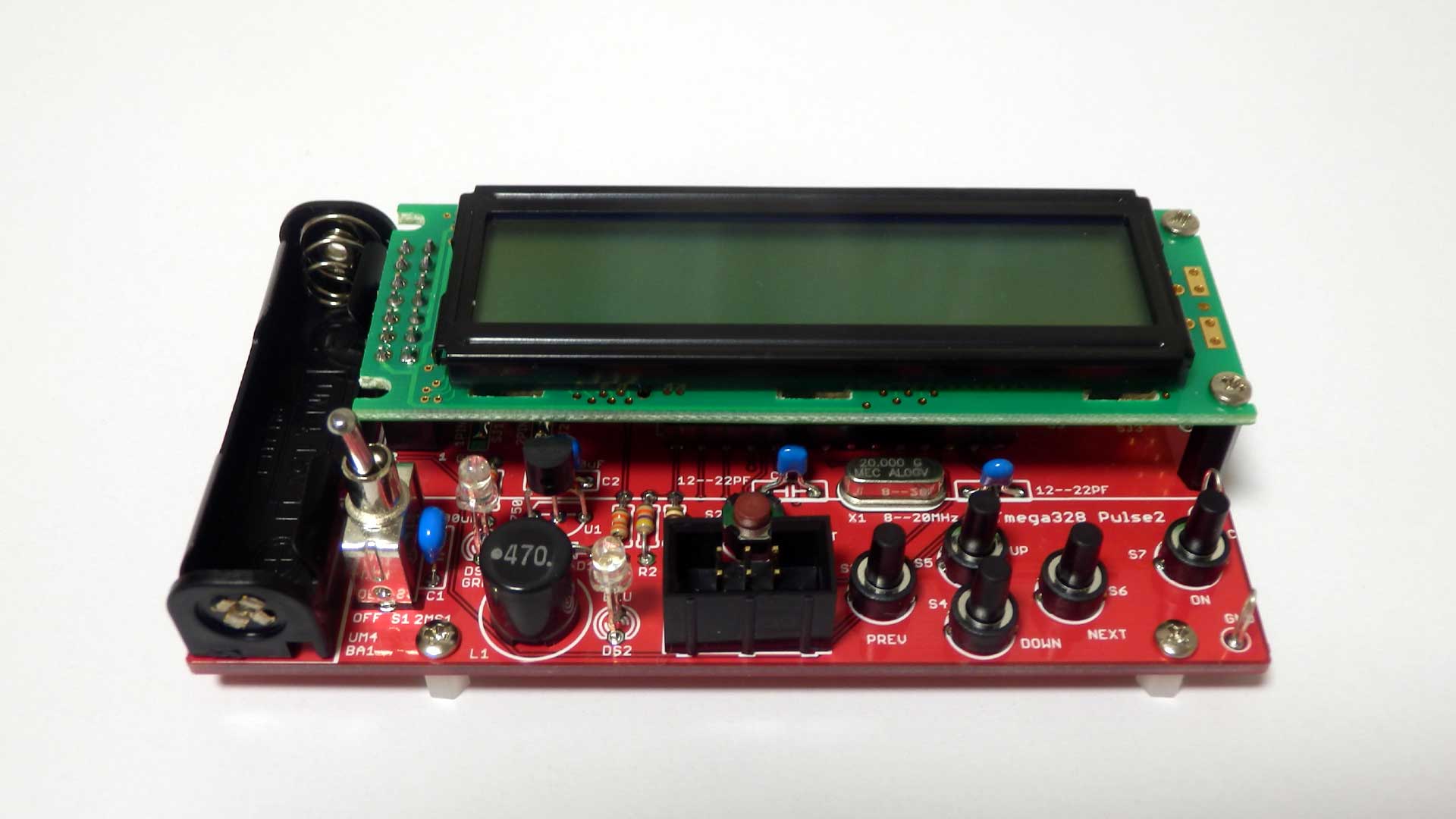

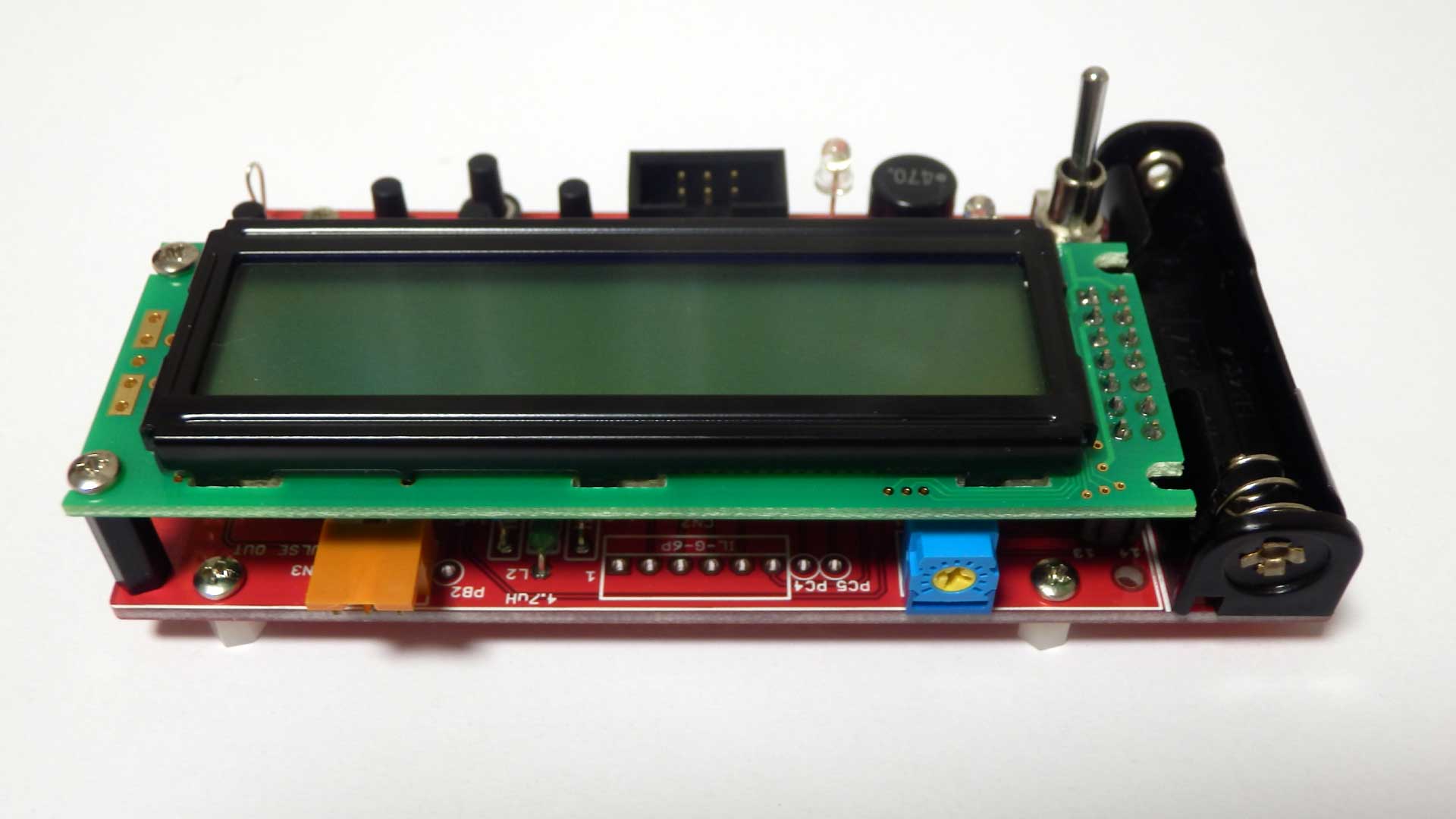

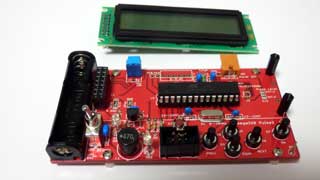

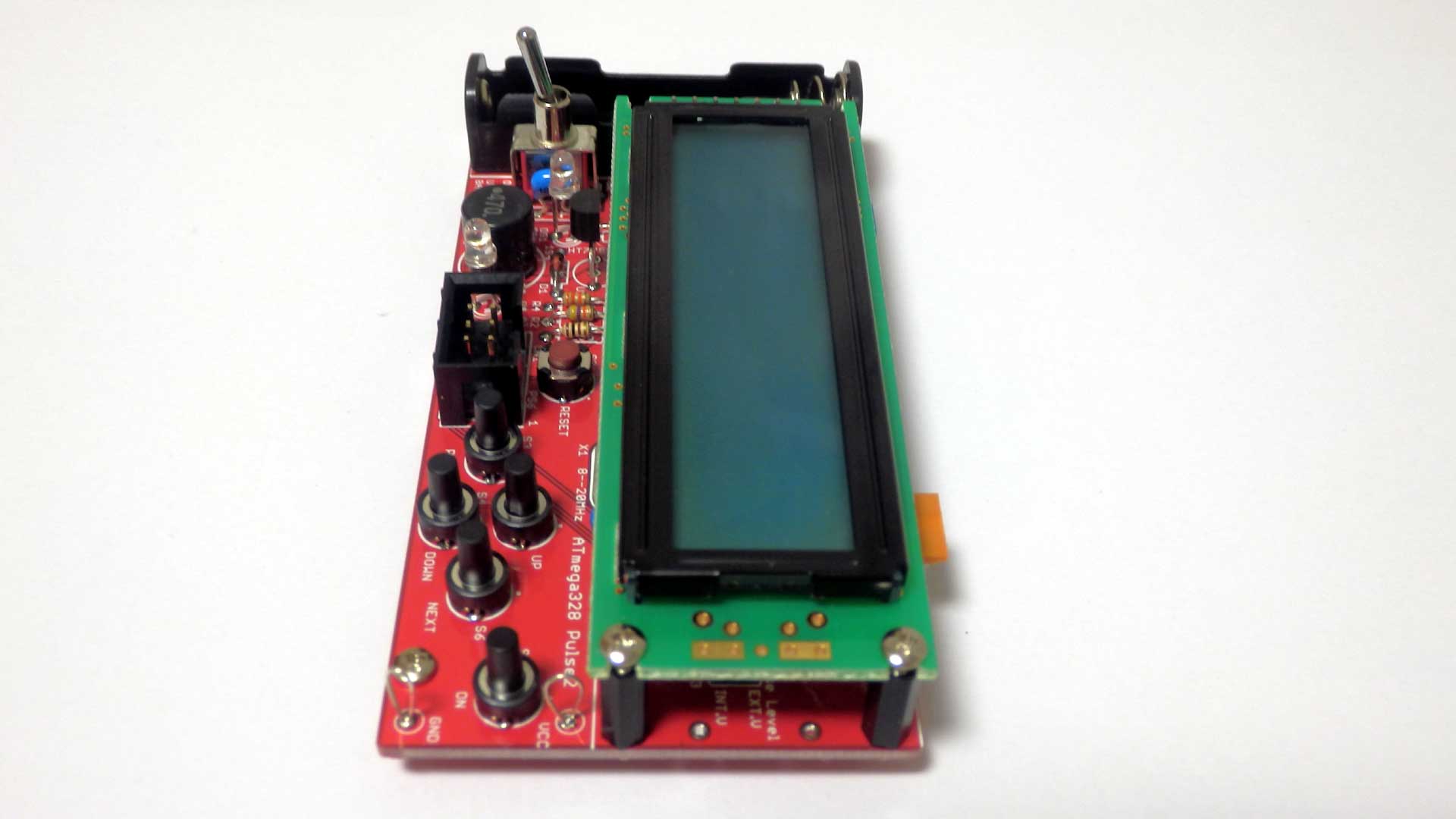

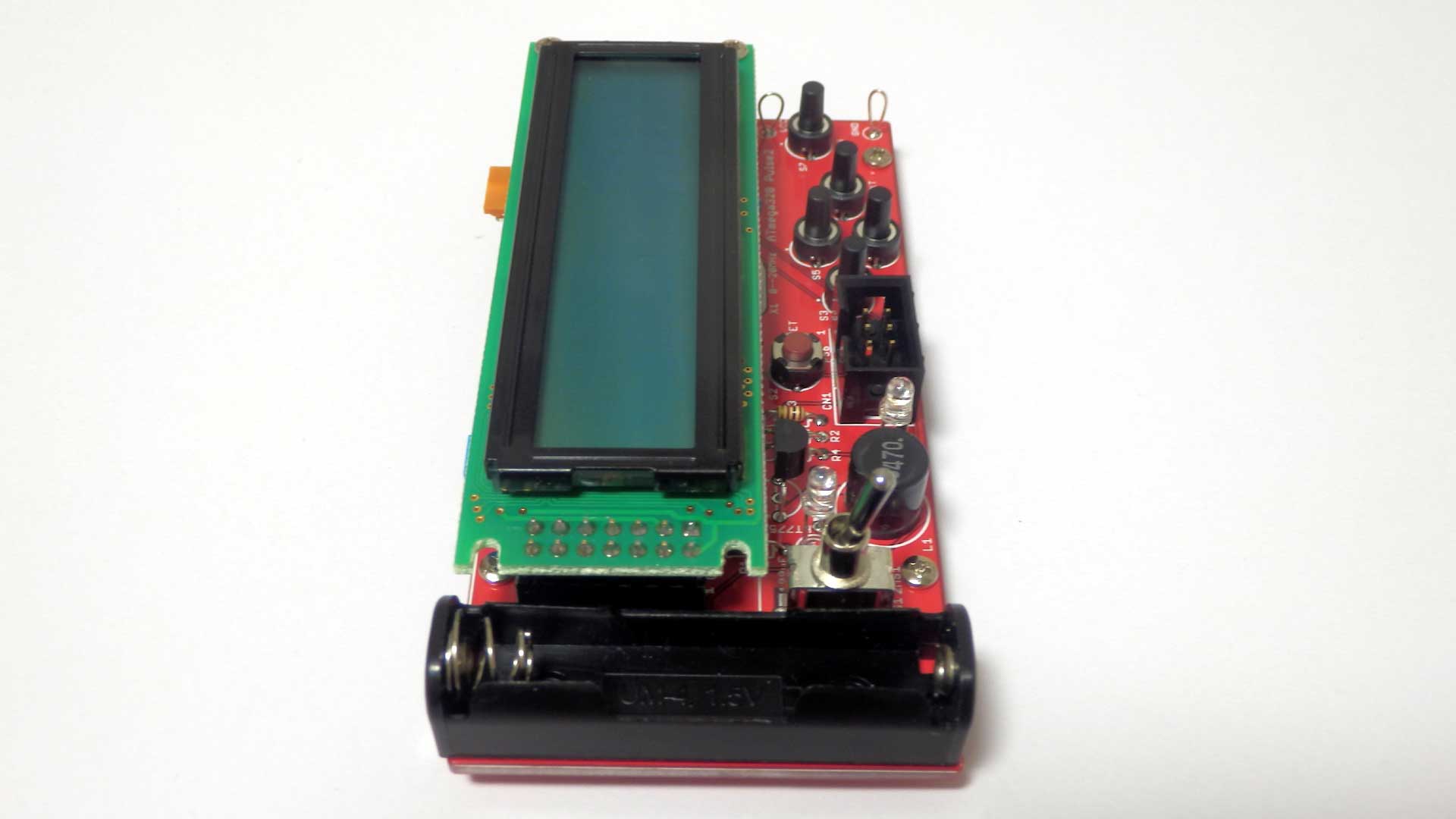

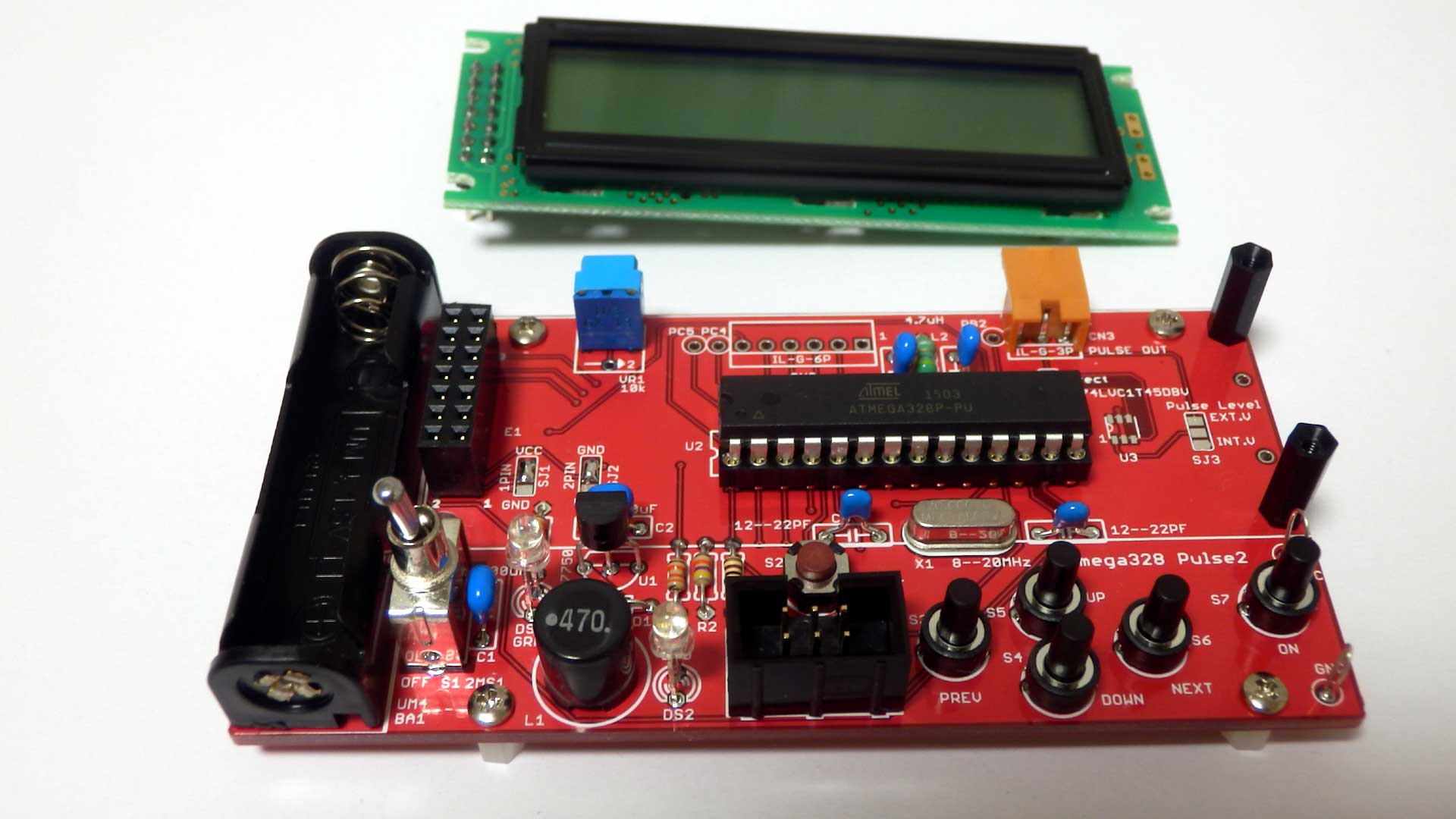

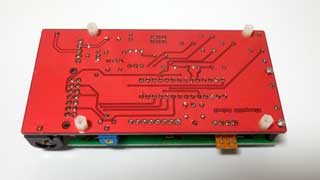

部品が揃ったので組み上げたが 電源ＯＮはしたが、ＣＰＵの書込みをしていない。
- ８月６日
ＣＰＵを書き込み動作を確認した。波形を見て再確認したらＡＴｍｅｇａ３２８のＰＷＭの精度は３カウントの画さが有るみたいで実際思った値より１カウント分長くなっていた。
ごまかしだが、取りあえずレジスタに設定する時に－１してから書き込むことにした。（今の所良いみたい）
出力波形の上側の電圧を外部からの電圧値にするのも出来ている。しかし、半田を盛るジャンパーは使いづらい。スイッチにしたいがせめてジャンパーピンで出来るようにして置けば良かった。
- 参考資料
-
部品表、基板（ガーバーファイル）
基板に関してはこのファイルを直接使う事は止めてください。なお、基板（生基板）は 現在の手持ち分に限り 無料で差上げます。
こちら へメールをお送り下さい。
|
