ＧＰＳ－８ｘ８ドット時計

---

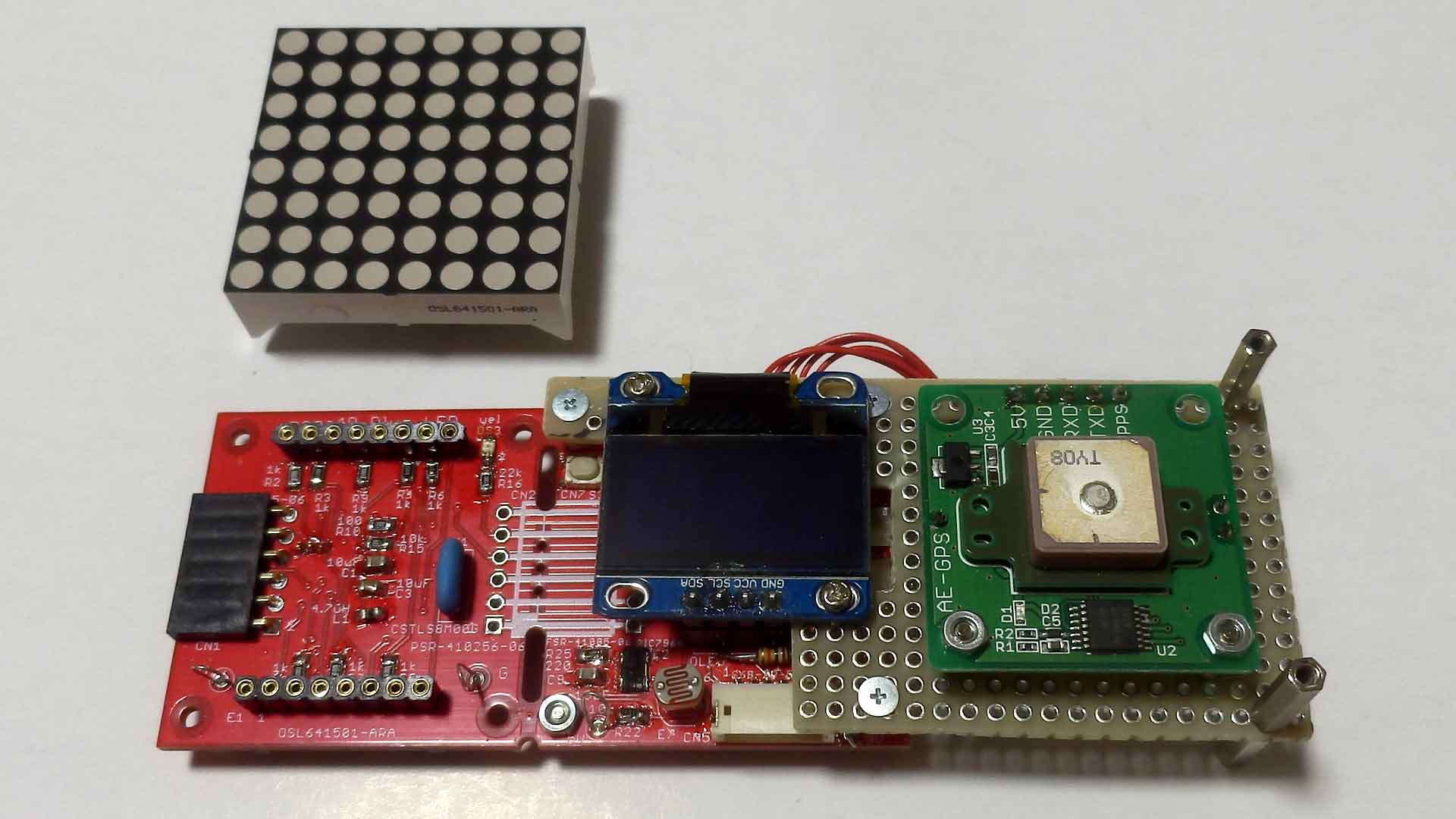

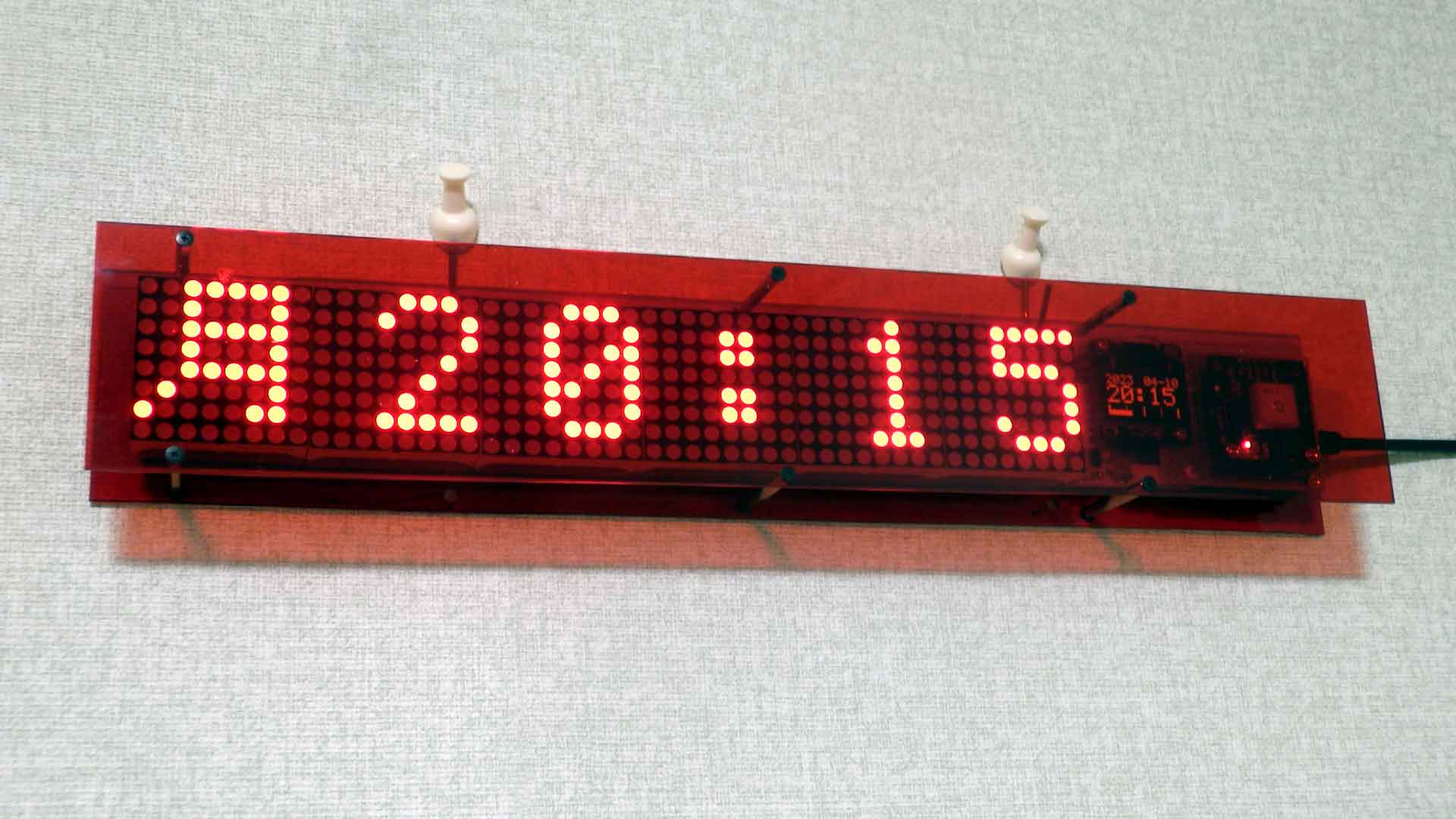

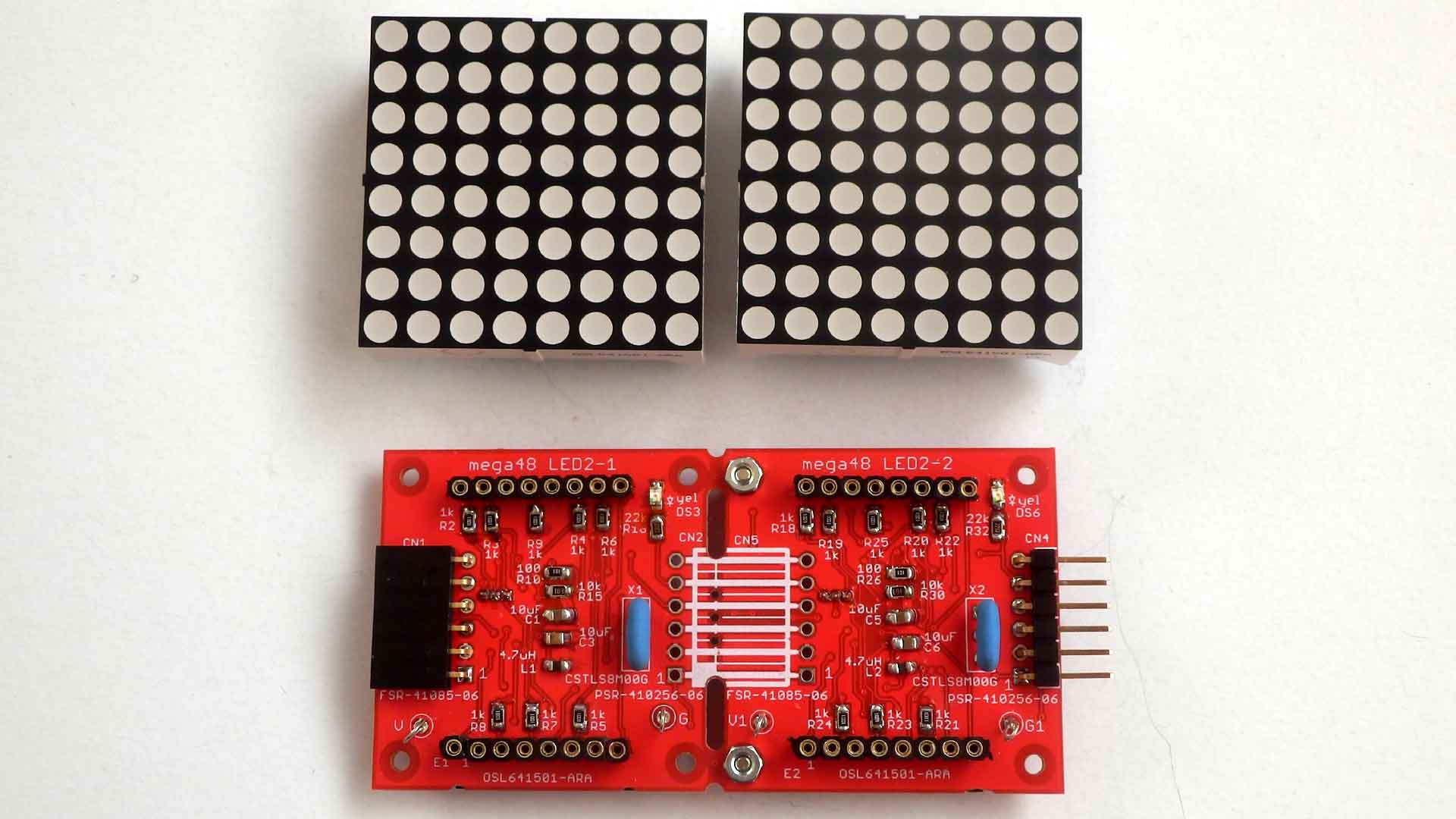

表示器に ２連８ｘ８ドットＬＥＤ(double 8x8dot)基板を２個半個と ＧＰＳ時計(gps clock)基板１個を使った　 ４桁＋曜日表示の時計です。 ＧＰＳ時計部のＵＳＢ－Ｔｙｐｅ－Ｃからの電源（５Ｖ）で動作します。 ８ｘ８ドットＬＥＤ部は１桁づつＡＴｍｅｇａ４８で８ｘ８ドットの表示制御行い、 ＧＰＳ時計部からのデータで表示を行います。 ＧＰＳ時計部は赤外線受光器、ＯＬＥＤ、ＧＰＳ基板等が有り、 ＡＴｍｅｇａ３２８がそれらとの通信、制御などと、８ｘ８ドットＬＥＤ部へのデータ出力を行います。 ２連８ｘ８ドットＬＥＤ回路図(double 8x8dot circuit diagram)と、 ＧＰＳ時計回路図(gps clock circuit diagram)。 ２連８ｘ８ドットＬＥＤのＣ言語プログラム(double 8x8dot source program V1.00)は、 電源をＯＮ後、６Ｐコネクタ（ＧＰＳ時計基板）からデータを受信すると 現在時刻のそれぞれの１桁の表示を行います。 ＧＰＳ時計のＣ言語プログラム(gps clock source program V1.00)は、電源をＯＮ後、 ＧＰＳ基板からのデータを受信すると　現在の時刻表示を行います。 詳しい動作、表示に関してはＧＰＳ時計取扱説明書(gps clock instruction manual)と、 ２連８ｘ８ドットＬＥＤ取扱説明書(8x8dot led instruction manual)を参照してください ＧＰＳ時計部品表(gps clock bill of material)と、 ２連８ｘ８ドットＬＥＤ部品表(double 8x8dot bill of material)は、 基板毎の部品の一覧表で、秋葉原等で購入出来る店の名前も入れてあります。 基本的に部品は表面実装品を使用しています。（一部例外はあります） 動作としては　スイッチ操作の替りにリモコンも 使えるようにして有ります。 　制作に関するメモ(Notes under construction)

---
